光纤的分类与常用光缆

常用光纤的种类及规格单模光纤（Single Mode Fiber，SMF）是一种具有较小模场直径（约为9 µm），并且只能传输单个光波模式的光纤。

它适用于长距离传输和高速通信领域。

常用的单模光纤有G.652、G.653、G.654、G.655和G.656等规格。

G.652光纤是目前应用最广泛的单模光纤，它适用于大多数不同用途的应用场景。

它有两个亚类别，分别是G.652A和G.652B。

G.652A适用于地面通信，而G.652B适用于至少20公里长度的高速纤芯网络。

G.653光纤是一种用于波分多路复用系统（WDM）光纤通信的特殊单模光纤。

它能够传输波长选择性较高的信号，并具有较低的色散。

G.654光纤是一种非零色散位移光纤（NZDSF），它是一种适用于长距离传输的单模光纤。

G.654光纤可以有效减小光脉冲的色散，延长光信号的传输距离。

G.655光纤是一种零色散位移光纤（NZDSF），它特别适用于波分多路复用系统。

它可以最大限度地降低色散对信号的影响，提高传输效果。

G.656光纤是一种零色散位移光纤（NZDSF），它适用于高密度波分多路复用系统。

它具有更低的色散和更高的非线性阈值，可以提供更高质量的信号传输。

多模光纤（Multi-Mode Fiber，MMF）是一种具有较大模场直径（通常为50 µm或62.5 µm）的光纤，可以同时传输多个光模式。

多模光纤适用于短距离传输和低速通信领域。

常用的多模光纤有OM1、OM2、OM3和OM4等规格。

OM1光纤是一种常见的多模光纤，它适用于传输速率较低的应用，如百兆以太网。

它的传输距离一般在2公里左右。

OM2光纤是一种较高性能的多模光纤，适用于传输速率更高的应用，如千兆以太网。

它的传输距离一般在550米。

OM3光纤是一种用于高速局域网（LAN）和短距离数据中心互连的多模光纤。

它支持10G以太网的传输，传输距离一般在300米。

OM4光纤是一种用于高密度数据中心和数据中心互连的多模光纤。

5g常用光缆5G常用光缆随着5G技术的迅猛发展，对于高速、大容量的网络传输需求越来越高。

而光缆作为一种可靠的传输介质，成为5G网络中不可或缺的组成部分。

本文将介绍5G常用光缆的特点、分类以及其在5G网络中的应用。

一、光缆的特点光缆，即光纤通信线缆，是由一根或多根光纤和保护层构成的传输介质。

相比于传统的铜缆，光缆具有以下特点：1. 高速传输：光缆可以实现高速率的数据传输，满足5G网络对于大带宽、低延迟的需求。

2. 大容量：光缆的传输容量远远超过铜缆，可以支持大规模的数据传输。

3. 长距离传输：光缆的传输距离远远超过铜缆，适用于远距离的数据传输需求。

4. 抗干扰能力强：光缆传输的是光信号，不受电磁干扰的影响，保证数据传输的稳定性和可靠性。

5. 小尺寸、轻量化：光缆相对于铜缆而言更加紧凑轻便，方便安装和维护。

二、光缆的分类根据不同的应用场景和需求，光缆可以分为多种类型。

以下是5G常用的几种光缆：1. 单模光缆：适用于长距离传输，具有较低的传输损耗和较高的带宽，可满足5G网络的远距离传输需求。

2. 多模光缆：适用于短距离传输，传输距离相对较短，但成本较低，适合覆盖城市热点区域的5G网络建设。

3. 室内光缆：主要用于建筑物内部的网络连接，具有柔软、易弯曲和易安装的特点，适合室内5G网络的布局。

4. 室外光缆：用于建筑物之间或长距离传输，具有耐候性和抗外界环境干扰的特点，适用于室外5G网络的覆盖。

三、光缆在5G网络中的应用光缆在5G网络中发挥着重要的作用，主要体现在以下几个方面：1. 主干网传输：光缆作为5G网络的主干传输介质，连接着各个基站、数据中心和核心网，承担着大量的数据传输任务。

2. 移动接入网传输：光缆通过连接5G基站，将数据从基站传输到核心网，实现移动接入网的高速、大容量传输。

3. 宽带接入传输：光缆作为宽带接入的主要手段，为用户提供高速、稳定的网络连接，满足5G网络对于大带宽的需求。

4. 数据中心传输：光缆连接着各个5G数据中心，实现数据的高速传输和存储，支持5G网络的大规模数据处理和分析。

在信息传输领域，光缆是一种非常常见且重要的传输介质。

它采用光纤作为传输媒介，能够以光信号的形式传输数据，具有高速、大容量和抗干扰等优势。

但是，不同结构的光缆在实际应用中各有优缺点，适用场合也不尽相同。

本文将对按结构分类的三种常用光缆的优缺点和适用场合进行全面评估和探讨。

1. 单模光纤光缆单模光纤光缆是一种采用单模光纤作为传输媒介的光缆。

它的优点主要包括传输损耗小、传输距离远、传输速率高等。

单模光纤光缆适用于需要远距离、大容量、高速传输的场合，比如长距离通信和数据中心互联等。

但是，它的制作和维护成本较高，对连接设备的精度要求也较高，因此在一些短距离、成本敏感的场合可能并不适用。

2. 多模光纤光缆多模光纤光缆采用多模光纤作为传输媒介，具有制作成本低、适用范围广的特点。

它适用于短距离通信和局域网等场合，能够满足一般数据传输的需求。

但是，由于多模光纤光缆在传输损耗、带宽和传输距离等方面的限制，对于一些需要高速、大容量、远距离传输的场合并不适用。

3. 弹性光纤光缆弹性光纤光缆是一种结构特殊的光缆，具有较强的韧性和抗拉性能。

它适用于需要弯曲、伸缩、抗压等特殊环境的场合，比如室内布线、机柜内部连接等。

弹性光纤光缆在一些特殊场合能够发挥出其它光缆无法比拟的优势，但是在传输距离和传输损耗等方面也存在一定的限制。

不同结构的光缆在实际应用中有各自的优缺点和适用场合。

在选择光缆时，需要充分考虑实际需求和环境因素，选择最适合的光缆类型。

随着技术的不断发展和创新，光缆技术也在不断进步，未来会有更多更优秀的光缆出现，满足不同应用场景的需求。

在本文中，通过对单模光纤光缆、多模光纤光缆和弹性光纤光缆的优缺点和适用场合进行探讨，可以更深入地了解不同结构光缆的特点和应用范围，有利于读者在实际应用中做出正确的选择。

个人观点和理解：我认为，在不同的应用场合和需求下，选择适合的光缆是非常重要的。

在实际工程中，我们需要根据具体情况综合考虑光缆的技术参数、成本和环境因素，以便选择最合适的光缆类型。

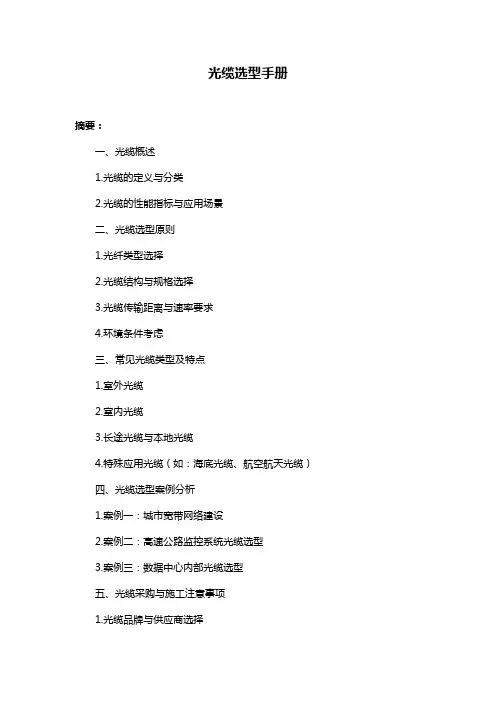

光缆选型手册摘要：一、光缆概述1.光缆的定义与分类2.光缆的性能指标与应用场景二、光缆选型原则1.光纤类型选择2.光缆结构与规格选择3.光缆传输距离与速率要求4.环境条件考虑三、常见光缆类型及特点1.室外光缆2.室内光缆3.长途光缆与本地光缆4.特殊应用光缆（如：海底光缆、航空航天光缆）四、光缆选型案例分析1.案例一：城市宽带网络建设2.案例二：高速公路监控系统光缆选型3.案例三：数据中心内部光缆选型五、光缆采购与施工注意事项1.光缆品牌与供应商选择2.光缆施工与验收规范3.光缆维护与管理六、发展趋势与展望1.光缆技术发展趋势2.我国光缆产业现状与未来发展方向正文：一、光缆概述光缆是利用光纤作为传输介质，将信息通过光电转换器转换成光信号进行传输的通信线路。

根据应用场景和结构特点，光缆可分为不同类型。

1.光缆的定义与分类光缆是光纤通信系统中的重要组成部分，它由光纤、光缆芯、光缆护套和光缆加强件等组成。

根据光缆的使用环境和传输距离，光缆可分为室外光缆、室内光缆、长途光缆、本地光缆等。

2.光缆的性能指标与应用场景光缆的主要性能指标包括损耗、色散、抗拉强度等。

在选择光缆时，需要根据实际应用场景和传输要求来选择合适的光缆性能指标。

二、光缆选型原则在选型过程中，要充分考虑光纤类型、光缆结构与规格、传输距离与速率要求、环境条件等因素。

1.光纤类型选择根据光缆的传输距离和应用场景，选择合适的光纤类型，如：G.652光纤、G.655光纤等。

2.光缆结构与规格选择光缆结构主要有层绞式、平行式、铠装式等，根据实际应用环境和传输要求进行选择。

3.光缆传输距离与速率要求根据通信系统的设计指标，选择适当的光缆传输距离和速率。

4.环境条件考虑要充分考虑光缆所处的环境条件，如：温度、湿度、紫外线辐射等，选择具有相应防护性能的光缆。

三、常见光缆类型及特点1.室外光缆室外光缆主要应用于户外通信系统，具有较高的抗拉强度、耐候性和防护性能。

光纤光缆的基本知识一、内容描述首先让我们先来了解一下光纤光缆是什么，光纤光缆简单来说，就是一种用光信号来传输信息的线缆。

它是由玻璃或者塑料制成的一根细细的线，里面隐藏着强大的能量和信息传输能力。

就像我们生活中的快递小哥一样，光纤光缆是信息传输的快递员，快速、稳定地把我们的数据、声音、图像等送到目的地。

接下来我们就来详细说说光纤光缆的一些基本知识。

1. 光纤光缆的概念与重要性光纤光缆这个词，听起来好像很高科技，但其实它已经成为我们生活中不可或缺的一部分了。

光纤光缆是什么？简单来说就是一种用光信号传递信息的通信线路，它里面藏着一根细细的玻璃丝或者塑料丝，通过这丝“光的高速公路”，信息就像光一样快速地传输着。

你可能想不到，无论我们打电话、上网冲浪，还是看电视节目，背后都有光纤光缆在默默支撑着我们的通信需求。

那么光纤光缆的重要性体现在哪里呢？首先它的传输速度非常快，能够迅速传递大量的信息。

其次光纤光缆的抗干扰能力强，不容易受到电磁干扰或天气的影响。

因此它在我们的日常生活中扮演着越来越重要的角色，光纤光缆技术的发展让信息的传递变得更快更方便，也给我们的生活带来了更多乐趣和便利。

每一次的拨通电话、每一条的信息传递背后，都是光纤光缆的默默付出。

现在你是不是对光纤光缆有了更深的认识和感慨呢？接下来我们将更深入地探讨光纤光缆的其他基本知识。

2. 光纤光缆的应用领域简介好的接下来让我为您撰写关于《光纤光缆的基本知识》中的“光纤光缆的应用领域简介”的部分：您知道吗？如今我们生活中的许多地方，都离不开小小的光纤光缆呢。

咱们一起来看看它们究竟应用在哪些地方吧！光纤光缆的广泛应用真可谓是无处不在呢！从城市的高楼大厦到偏远山区的小村落，都有它们的身影。

首先最明显的应用就是在通信领域了，无论是电话、手机还是互联网，光纤光缆都扮演着传输信息的角色，它们像信息的超级快递员一样，将信息快速准确地送达千家万户。

不仅如此光纤光缆还广泛应用于有线电视信号的传输，让我们的电视节目更加清晰稳定。

光纤光缆的基础知识一、光纤1．光纤的定义光纤是光导纤维的简称，即用来通光传输的石英玻璃丝。

2．光纤的结构组成和作用1）光纤的构成：光纤是由光折射率较高的纤芯和折射率较低的包层组成，为了保护光纤不受外力和环境的影响，在包层的外面都加上一层塑料护套（也叫涂覆层）。

2）光纤各组成部分的作用：纤芯：siO2+GeO2（作用是导光通信）包层：siO2(作用是使全反射成为可能)涂覆层：光固化丙烯酸环氧树脂或热固化的硅酮树脂（作用是防止光纤表面受损产生微裂纹，将光纤表面与环境中的水分、化学物质隔开，防止已有的微小裂纹逐步生长扩大）3．光纤的分类A：按组成光纤的材料分类：玻璃（石英）光纤、塑料光纤；B：按光纤横截面上折射率分布分类：有突变型光纤(普通单模光纤)、渐变型光纤(多模光纤)、阶跃型光纤等；C：按光纤传输模式分类：多模光纤、单模光纤等。

单模光纤中光偏振状态要传输过程中是否保持不变，又可分为偏振模保持光纤和非偏振模保持光纤；D：按工作波长窗口分类：长波长光纤和短波长光纤等注：单模光纤是指只能传输一种模式（基模或最低阶模）的光纤，其信号畸变很小。

多模光纤是一种能承载多种模式的光纤，即能够允许多个传导模的通过。

模是指光在光纤中的传输方式（单模/多模）。

单模光纤具有很小的芯径，以确保其传输单模，但是其包层直径要比芯径在十多倍，以避免光的损耗。

单模光纤以其衰减小、频带宽、容量大、成本低和易于扩容等优点，作为一种理想的光通信媒介，在全世界得到及为广泛的应用。

4．光纤的特性A：几何特性和光学特性（主要针对单模光纤）纤芯直径：A、多模光纤（50um/62.5um两种标称直径）B、单模光纤（8.3um）包层直径：125.0±1.0um包层不圆度：≤1.0%涂层外径：245±5.0um纤芯、包层同心度：≤0.5um翘曲度：曲率半径≥4.0m模场直径：指光纤中基模场的电场强度随空间的分布。

它描述了单模光纤中光能集中程度的参量。

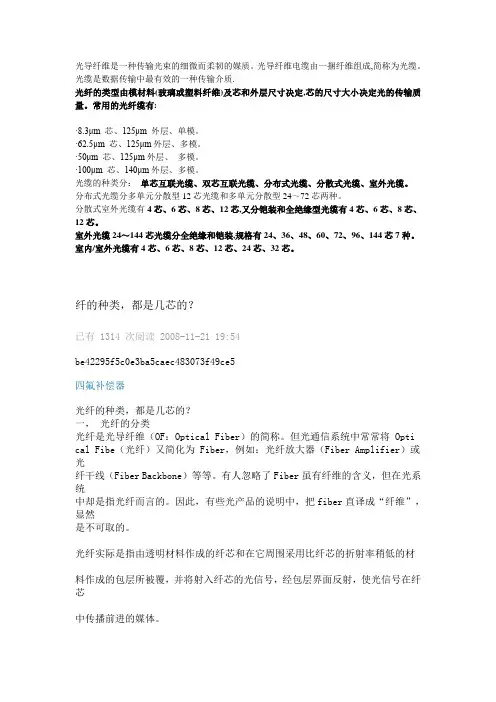

光导纤维是一种传输光束的细微而柔韧的媒质。

光导纤维电缆由一捆纤维组成,简称为光缆。

光缆是数据传输中最有效的一种传输介质.光纤的类型由模材料(玻璃或塑料纤维)及芯和外层尺寸决定,芯的尺寸大小决定光的传输质量。

常用的光纤缆有:·8.3μm 芯、125μm 外层、单模。

·62.5μm 芯、125μm外层、多模。

·50μm 芯、125μm外层、多模。

·100μm 芯、140μm外层、多模。

光缆的种类分：单芯互联光缆、双芯互联光缆、分布式光缆、分散式光缆、室外光缆。

分布式光缆分多单元分散型12芯光缆和多单元分散型24～72芯两种。

分散式室外光缆有4芯、6芯、8芯、12芯,又分铠装和全绝缘型光缆有4芯、6芯、8芯、12芯。

室外光缆24～144芯光缆分全绝缘和铠装,规格有24、36、48、60、72、96、144芯7种。

室内/室外光缆有4芯、6芯、8芯、12芯、24芯、32芯。

纤的种类，都是几芯的？已有 1314 次阅读2008-11-21 19:54be42295f5c0e3ba5caec483073f49ce5四氟补偿器光纤的种类，都是几芯的？一，光纤的分类光纤是光导纤维（OF：Optical Fiber）的简称。

但光通信系统中常常将 Opti cal Fibe（光纤）又简化为 Fiber，例如：光纤放大器（Fiber Amplifier）或光纤干线（Fiber Backbone）等等。

有人忽略了Fiber虽有纤维的含义，但在光系统中却是指光纤而言的。

因此，有些光产品的说明中，把fiber直译成“纤维”，显然是不可取的。

光纤实际是指由透明材料作成的纤芯和在它周围采用比纤芯的折射率稍低的材料作成的包层所被覆，并将射入纤芯的光信号，经包层界面反射，使光信号在纤芯中传播前进的媒体。

光纤的种类很多，根据用途不同，所需要的功能和性能也有所差异。

但对于有线电视和通信用的光纤，其设计和制造的原则基本相同，诸如：①损耗小；②有一定带宽且色散小；③接线容易；④易于成统；⑤可靠性高；⑥制造比较简单；⑦价廉等。

6种常见的光纤分类光纤按照ITU-T 建议分类1、G.651 多模光纤(50/125μm，多模渐变型折射率光纤) 适用于波长为850nm/1310nm的短距离传送2、G.652 常规单模光纤(非色散位移光纤STD SMF)：适用于1310-1550nm的接入网，是应用最广泛的光纤，目前除了光纤到户(FTTH)的入户光缆外，长途、城域使用的光纤几乎全为G.652光纤，应用于数据通信和图像传输。

3、G.653 光纤(色散位移光纤DSF)：在λ＝1310nm附近的零色散点，移至1550nm波长处，使其在λ＝1550nm波长处的损耗系数和色散系数均很小。

适用于1550nm的长距离传输（主干网/海底光缆）。

4、G.654 光纤(截止波长位移光纤)：适用于1550nm长距离传输（海底光缆但是不支持DWDM）它在λ＝1550nm处损耗系数很小，α＝0.2dB/km，光纤的弯曲性能好。

主要用于无需插入有源器件的长距离无再生海底光缆系统。

其缺点是制造困难，价格贵。

5、G.655 光纤(非零色散位移光纤NZDSF，NonZero DispersionShifted Fiber)：适用于1550nm的长距离传输（主干网。

海底光缆/支持DWDM）。

6、G.656光纤（低斜率非零色散位移光纤）：是非色散位移光纤的一种，对于色散的速度有严格的要求，确保了DWDM系统中更大波长范围内的传输，为了进一步扩展DWDM系统的可用波长范围，在S（1460～1530 nm）、C（1 530～1 565 nm）和L（1 565～1 625 nm）波段均保持非零色散的一种新型光纤。

7、G657 光纤（弯曲损耗不明显单模光纤）：FTTx弯曲半径大于G.652，所以用于光纤到户中。

根据光纤接头类型分类，光纤跳线可以分为FC LC SC ST MTRJ 和MPO。

通信光纤具体分为G.651、G.652、G.653、G.654、G.655和G.656 ;G657七个大类和若干子类1.G.651多模光纤（OM2）主要应用于局域网，不适用于长距离传输，但在300至500米的范围内,IEC和GB/T又进一步按它们的纤芯直径、包层直径、数值孔径的参数细分为A1a、A1b、A1c和A1d四个子类G.651=OM2=A1a=A1（50/125），62.5/125=A1b2.G.652单模光纤（色散非位移单模光纤)常用单模光纤,目前分为G.652A、G.652B、G.652C 和G.652D四个子类,IEC和GB/T把G.652C命名为B1.3外，其余的则命名为B1.1 G.652A=G.652B=G.652D=B1.1——G.652C=B1.3 A和C很少人用,现在,B和D兼容A和C,所以现在市面上都是B和D,渐渐的都是D了，G.652B=B1.1，G.652D=B1.33.G.653单模光纤（色散位移光纤),IEC和GB/T把G.653光纤分类命名为B2型光纤G.653=B24.G. 654光纤（截止波长位移光纤）是超低损耗光纤,也称为1550nm性能最佳光纤，主要用于跨洋光缆，IEC和GB/T把G.654光纤分类命名为B1.2型光纤。

G.654=B1.25.G.655单模光纤（非零色散位移光纤），目前分为G.655A、G.655B和G.655C三个子类，IEC 和GB/T把G.655类光纤分类命名为B4类光纤。

6.G.655=B4 (长途干线使用多) G.655=多模的价格7.G.657（耐弯光纤）FTTH光缆常用G.657A光纤与G.652光纤兼容,G657光纤（耐弯光纤）比G652B贵70元一公里。

这种光纤弯曲半径很小，适合小拐弯角度的地方。

光纤和光缆光纤的分类（1）按照传输模式来划分光纤中传播的模式就是光纤中存在的电磁波场场型，或者说是光场场形（HE）。

各种场形都是光波导中经过多次的反射和干涉的结果。

各种模式是不连续的离散的。

由于驻波才能在光纤中稳定的存在，它的存在反映在光纤横截面上就是各种形状的光场，即各种光斑。

若是一个光斑，我们称这种光纤为单模光纤，若为两个以上光斑，我们称之为多模光纤。

·单模光纤（Single-Mode）单模光纤只传输主模，也就是说光线只沿光纤的芯进行传输。

由于完全避免了模式射散使得单模光纤的·传输频带很宽因而适用与大容量，长距离的光纤通迅。

单模光纤使用的光波长为1310nm或1550 nm。

如图1单模纤光线轨迹图。

·多模光纤（Multi-Mode）在一定的工作波长下（850nm/1300nm），有多个模式在光纤中传输，这种光纤称之为多模光纤。

由于色散或像差，·因此，这种光纤的传输性能较差频带比较窄，传输容量也比较小，距离比较短。

2）按照纤芯直径来划分·50/125（μm）缓变型多模光纤·62.5/125（μm）缓变增强型多光纤· 8.3/125（μm）缓变型单模光纤备注：50/62.5/8.3（μm）均为光纤光芯直径数，125（μm）均为光纤玻璃包层的直径数。

（3）按照光纤芯的折射率分布来划分阶越型光纤（Step index fiber）,简称SIF；·梯度型光纤（Graded index fiber）,简称GIF；·环形光纤（ring fiber）；· W形光纤备注：50/62.5/8.3（μm）均为光纤的光芯直径数，125（μm）均为光纤玻璃包层的直径数。

2．光缆点对点光纤传输系统是通过光缆进行连接。

光缆可包含1根光纤（有时称单纤）或2根光纤（有时称双纤），或者甚至更多（48纤、1000纤）光纤的诞生人类从未放弃过对理想光传输介质的寻找，经过不懈的努力，人们发现了透明度很高的石英玻璃丝可以传光。

光缆基本知识介绍一、光纤的组成与分类1、光纤按其制造材料的不同可分为石英光纤和塑料光纤,石英光纤即通常使用的光纤,石英光纤按其传输模式的不同分为单模光纤和多模光纤.塑料光纤全部由塑料组成,通常为多模短距离应用,还处于起步阶段,未有大规模应用.2、石英光纤的结构：石英光纤由纤芯、包层及涂覆层组成,其结构如图：光纤中光的传输在纤芯中进行,因包层与纤芯石英的折射率不同,使光在纤芯与包层表面产生全反射,使光始终在纤芯中传输,而塑料涂覆层起保护石英光纤及增加光纤强度的作用,因石英很脆,若没有塑料的保护则无法在实际中得到应用,正因为光纤的结构如此,所以光纤易折断,但有一定的抗拉力.3、石英光纤的分类单模光纤G.652A简称B1简称B1G.652CG.655A光纤B4长途干线使用光纤B4长途干线使用多模光纤50/125A1a简称A1125A1b二、光缆的结构1、室外光缆主要有中心管式光缆、层绞式光缆及骨架式光缆三种结构,按使用光纤束与光纤带又可分为普通光缆与光纤带光缆等6种型式.每种光缆的结构特点：①中心管式光缆执行标准：YD/T769-2003：光缆中心为松套管,加强构件位于松套管周围的光缆结构型式,如常见的GYXTW型光缆及GYXTW53型光缆,光缆芯数较小,通常为12芯以下.②层绞式光缆执行标准：YD/T901-2001：加强构件位于光缆的中心,5~12根松套管以绞合的方式绞合在中芯加强件上,绞合通常为SZ绞合.此类光缆如GYTS等,通过对松套管的组合可以得到较大芯数的光缆.绞合层松套管的分色通常采用红、绿领示色谱来分色,用以区分不同的松套管及不同的光纤.层绞式光缆芯数可较大,目前本公司层绞式光缆芯数可达216芯或更高.③骨架式光缆：加强构件位于光缆中心,在加强构件上由塑料组成的骨架槽,光纤或光纤带位于骨架槽中,光纤或光纤带不易受压,光缆具有良好的抗压扁性能.该种结构光缆在国内较少见,所占的比例较小.④ 8字型自承式结构,该种结构光缆可以并入中心管式与层绞式光缆中,把它单独列出主要是因为该光缆结构与其它光缆有较大的不同.通常有中心管式与层绞式8字型自承式光缆.5 煤矿用阻燃光缆执行标准：Q/M01-2004 企业标准：与普通光缆相比,提高了光缆阻燃性能的要求,并经过特殊的设计使光缆适用于矿井环境下使用,通常外护套颜色采用兰色,以利于矿井中对光缆的识别.按结构可分入中心管式光缆与层绞式光缆两类结构中.2、室内光缆室内光缆按光纤芯数分类,主要有单芯、双芯及多芯光缆等.室内光缆主要由紧套光纤,纺纶及PVC外护套组成.根据光纤类型可分为单模及多模两大类,单模室内缆通常外护套颜色为黄色,多模室内缆通常外护套颜色为橙色,还有部分室内缆的外护套颜色为灰色.三、光缆型号的命名方法YD/T908-20001、光缆型式由五部分组成I、表示光缆类别II、GY——通信用室外光缆GJ——室内光缆MG——煤矿用光缆Ⅱ、加强构件类型无型号——金属加强构件F——非金属加强构件Ⅲ、结构特征D——光纤带结构无符号——松套层绞式结构X——中心管式结构G——骨架式结构T——填充式Z——阻燃结构C8——8字型自承式结构Ⅳ、护层Y——聚乙烯护层W——夹带钢丝钢—聚乙烯粘结护层S——钢—聚乙烯粘结护层A——铝—聚乙烯粘结护层V——聚氯乙烯护套Ⅴ、外护层53—皱纹钢带纵包铠装聚乙烯护套23—绕包钢带铠装聚乙烯护套33—细钢丝绕包铠装聚乙烯护套43—粗钢丝绕包铠装聚乙烯护套333—双层细钢丝绕包铠装聚乙烯护套2、光缆规格的表示法按光缆中所含的光纤数及光纤的类别来表示光缆的规格.例：4根单模光纤的光缆规格表示为或4B1,若同一根光缆中含有不同种类的光纤,则在规格中间用‘+’号相连.若含有4根多模50/125的光纤,则表示为4A1a或4A1.3、本公司常用型号说明GYXTW——金属加强构件、中心管填充式、夹带钢丝的钢－聚乙烯粘结护层通信用室外光缆,适用于管道及架空敷设.GYXTW53——金属加强构件、中心管填充式、夹带钢丝的钢－聚乙烯粘结护套、纵包皱纹钢带铠装聚乙烯护层通信用室外光缆,适用于直埋敷设.GYTA——金属加强构件、松套层绞填充式、铝－聚乙烯粘结护套通信用室外光缆,适用于管道及架空敷设.GYTS——金属加强构件、松套层绞填充式、钢－聚乙烯粘结护套通信用室外光缆,适用于管道及架空敷设.GYTY53——金属加强构件、松套层绞填充式、聚乙烯护套、纵包皱纹钢带铠装、聚乙烯套通信用室外光缆,适用于直埋敷设.GYTA53——金属加强构件、松套层绞填充式、铝－聚乙烯粘结护套、纵包皱纹钢带铠装、聚乙烯套通信用室外光缆,适用于直埋敷设.GYTA33——金属加强构件、松套层绞填充式、铝－聚乙烯粘结护套、单细圆钢丝铠装、聚乙烯套通信用室外光缆,适用于直埋及水下敷设.GYFTY——非金属加强构件、松套层绞填充式、聚乙烯护套通信用室外光缆,适用于管道及架空敷设,主要用于有强电磁危害的场合.GYXTC8S——金属加强构件、中心管填充式、8字型自承式、钢聚乙烯粘结护套通信用室外光缆,适用于自承式架空敷设.GYTC8S——金属加强构⑺商撞SPAN >绞填充式、8字型自承式、钢聚乙烯粘结护套通信用室外光缆,适用于自承式架空敷设.ADSS－PE——非金属加强构件、松套层绞填充式、圆型自承式、纺纶加强聚乙烯护套通信用室外光缆,适用于高压铁塔自承式架空敷设.MGTJSV——金属加强构件、松套层绞填充式、钢聚乙烯粘结护套、聚氯乙烯外护套煤矿用阻燃通信光缆,适用于煤矿井下敷设.GJFJV——非金属加强构件、紧套光纤、聚氯乙烯护套室内通信光缆,主要用于大楼及室内敷设或做光缆跳线使用.四、光缆的使用场合及主要性能指标光缆的使用场合：一般情况,单护套光缆适用于架空和管道,而双护套光缆适用于直埋.室内光缆适用于大楼及室内使用.光缆主要性能指标①衰减：衰减指标为光缆中重要的指标,在生产过程中对衰减指标进行检测,可以发现生产及工艺中存在的问题.各类光纤衰减指标要求A级光纤：单模：1310nm≤km1550nm≤kmB4单模:1550nm≤kmA1a多模50/125:850nm≤ km1300nm≤kmA1b多模125:850nm≤km1300nm≤km②光纤其它指标单模光纤：模场直径、截止波长、色散、零色散波长、零色散斜率、芯包同芯度误差、包层直径、涂覆层直径、偏振模色散系数PMD等.多模光纤：数值孔径、带宽、芯径、包层直径、包层不圆度、涂覆层直径、芯包同芯度误差、涂层不圆度、涂层/包层同芯度误差等.③光缆机械性能拉伸、压扁、反复弯曲、扭转、冲击等.④光缆环境性能光缆高低温性能-40℃~+60℃、渗水性能、滴流性能.⑤其它钢、铝带电气导通性,钢铝带搭接宽度,PE护套厚度,计米准确性.五、光缆工艺流程1、主要光缆的工艺流程如下：2、光纤着色工艺着色工艺生产线的目的是给光纤着上鲜明、光滑、稳定可靠的各种颜色,以便在光缆生产过程中和光缆使用过程中很容易地辩认光纤.着色工艺使用的主要原材料为光纤及着色油墨,着色油墨颜色按行业标准分为12种,其中按广电行业标准及信息产业部标准规定的色谱排列是不一样的,广电标准的色谱排列如下：本白、红、黄、绿、灰、黑、蓝、橙、棕、紫、粉红、青绿,信息产业部行业标准的色谱排列如下：蓝、桔、绿、棕、灰、本白、红、黑、黄、紫、粉红、青绿.在不影响识别的情况下允许使用本色代替白色.现本公司采用的色谱排列按广电标准进行,在用户要求时也可按信息产业部标准色谱排列.在用户要求每管光纤数在12芯以上时,可根据需要用不同的颜色按不同的比例调配出其它颜色来对光纤进行区分.光纤着色后应满足以下各方面的要求：1、着色光纤颜色不迁移,不褪色用丁酮或酒精擦拭也如此.2、光纤排线整齐,平整,不乱线,不压线.3、光纤衰减指标达到要求,OTDR测试曲线无台阶等现象.光纤着色工艺使用的设备为光纤着色机,光纤着色机由光纤放线部分,着色模具及供墨系统,紫外线固化炉,牵引,光纤收线及电器控制部分等组成.主要原理为紫外固化油墨经着色模具涂覆于光纤表面,经过紫外线固化炉固化后固定于光纤表面,形成易于分色的光纤.使用的油墨为紫外固化型油墨.3、光纤二套工艺光纤二次套塑工艺就是选用合适的高分子材料,采用挤塑的方法,在合理的工艺条件下,给光纤套上一个合适的松套管,同时在管与光纤之间,填充一种化学物理性能长期稳定、粘度合适、防水性能优良、对光纤有长期良好保护性能、与套管材料完全相容的光纤专用油膏.二套工艺作为光缆工艺中的关健工序,控制的主要指标有：1、光纤余长控制.2、松套管的外径控制.3、松套管的壁厚控制.4、管内油膏的充满度.5、对于分色束管,颜色应鲜明,一致,易于分色.光纤二次套塑工艺使用的设备为光纤二次套塑机,设备组成由光纤放线架,油膏填充装置,上料烘干装置,塑料挤出主机,温水冷却水槽,轮式牵引,冷水冷却水槽,吹干装置,在线测径仪,皮带牵引,储线装置,双盘收线及电器控制系统等组成.4、成缆工艺成缆工艺又称绞缆工艺,是光缆制造过程中的一道重要工序.成缆的目的是为了增加光缆的柔软性及可弯曲度,提高光缆的抗拉能力和改善光缆的温度特性,同时通过对不同根数松套管的组合而制造出不同芯数的光缆.成缆工艺主要控制的工艺指标有：1、成缆节距.2、扎纱节距,扎纱张力.3、放线、收线张力.成缆工艺使用的设备为光缆成缆机,设备组成由加强件放线装置,束管放线装置,SZ绞合台,正反扎纱装置,双轮牵引,引线及电器控制系统等组成.5、护套工艺根据光缆不同的使用敷设条件,缆芯外加上不同的护套,以满足不同条件下以光纤的机械保护.光缆护套作为光缆抵御外界各种特殊复杂环境的保护层必须具有优良的机械性能、耐环境性能、耐化学腐蚀性能.机械性能指光缆在铺设、使用过程中,必然受到各种机械外力的拉伸、侧压、冲击、扭转、反复弯曲、弯折作用,光缆护套必须能经受这些外力的作用.耐环境性能指光缆在使用寿命中,要能经受住外界正常的此外线辐射、温度变化、潮气的侵蚀.耐化学腐蚀性能指光缆护套能耐受特殊环境中的酸、碱、油污等的腐蚀.对于阻燃等特殊性能则必须采用特殊的塑料护套来保证性能.护套工艺要控制的工艺指标有：1、钢、铝带与缆芯的间隙合理.2、钢、铝带的搭接宽度满足要求.3、PE护层的厚度满足工艺要求.4、印字清晰,完整,米标准确.5、收排线整齐,平整.护套工艺使用的设备为光缆护套挤塑机,设备组成由缆芯放线装置,钢丝放线装置,钢铝纵包放带轧纹成型装置,油膏填充装置,上料烘干装置,90挤塑主机,冷却水槽,皮带牵引,龙门收线装置及电器控制系统等组成.。

光缆是多根光纤或光纤束制成的符合光学、机械和环境特性的结构体。

光缆的结构直接影响通信系统的传输质量。

不同结构和性能的光缆在工程施工、维护中的操作方式也不相同，因此必须了解光缆的结构、性能，才能确保光缆的正常使用寿命。

2.5.1 光缆的种类光缆的种类很多，其分类的方法就更多，下面介绍一些常用的分类方法。

1、按传输性能、距离和用途分类。

可分为长途光缆、市话光缆、海底光缆和用户光缆。

2、按光纤的种类分类。

可分为多模光缆、单模光缆。

3、按光纤套塑方法分类。

可分为紧套光缆、松套光缆、束管式光缆和带状多芯单元光缆。

4、按光纤芯数多少分类。

可分为单芯光缆、双芯光缆、四芯光缆、六芯光缆、八芯光缆、十二芯光缆和二十四芯光缆等。

5、按加强件配置方法分类光缆可分为中心加强构件光缆（如层绞式光缆、骨架式光缆等）、分散加强构件光缆（如束管两侧加强光缆和扁平光缆）、护层加强构件光缆（如束管钢丝铠装光缆）和PE外护层加一定数量的细钢丝的PE细钢丝综合外护层光缆。

6、按敷设方式分类。

光缆可分为管道光缆、直埋光缆、架空光缆和水底光缆。

7、按护层材料性质分类。

光缆可分为聚乙烯护层普通光缆、聚氯乙烯护层阻燃光缆和尼龙防蚁防鼠光缆。

8、按传输导体、介质状况分类。

光缆可分为无金属光缆、普通光缆和综合光缆。

9、按结构方式分类光缆可分为扁平结构光缆、层绞式结构光缆、骨架式结构光缆、铠装结构光缆（包括单、双层铠装）和高密度用户光缆等。

10、常用通信光缆按使用环境可分为（1）室(野)外光缆——用于室外直埋、管道、槽道、隧道、架空及水下敷设的光缆。

（2）软光缆——具有优良的曲挠性能的可移动光缆。

（3）室（局）内光缆——适用于室内布放的光缆。

（4）设备内光缆——用于设备内布放的光缆。

（5）海底光缆——用于跨海洋敷设的光缆。

（6）特种光缆——除上述几类之外，作特殊用途的光缆光缆的型号光缆型号由它的型式代号和规格代号构成，中间用一短横线分开。

1、光缆型式由五个部分组成，如图所示。
