光缆的组成构造和分类

本文摘自再生资源回收-变宝网（）光缆的结构及种类变宝网11月21日讯光缆是利用置于包覆护套中的一根或多根光纤作为传输媒质并可以单独或成组使用的通信线缆组件。

它可以根据环境的不同有不同的表现形式，比如需要防水、缓冲等。

一、光缆的结构光缆的基本结构一般是由缆芯、加强钢丝、填充物和护套等几部分组成，另外根据需要还有防水层、缓冲层、绝缘金属导线等构件。

光缆由加强芯和缆芯、护套和外护层3部分组成。

缆芯结构有单芯型和多芯型两种：单芯型有充实型和管束型两种；多芯型有带状和单位式两种。

外护层有金属铠装和非铠装两种。

二、光缆的种类1.按照传输性能、距离和用途的不同，光缆可以分为用户光缆、市话光缆、长途光缆和海底光缆。

2.按照光缆内使用光纤的种类不同，光缆又可以分为单模光缆和多模光缆。

3.按照光缆内光纤纤芯的多少，光缆又可以分为单芯光缆、双芯光缆等。

4.按照加强件配置方法的不同，光缆可分为中心加强构件光缆、分散加强构件光缆、护层加强构件光缆和综合外护层光缆。

5.按照传输导体、介质状况的不同，光缆可分为无金属光缆、普通光缆、综合光缆（主要用于铁路专用网络通信线路）。

6.按照铺设方式不同，光缆可分为管道光缆、直埋光缆、架空光缆和水底光缆。

7.按照结构方式不同，光缆可分为扁平结构光缆、层绞式光缆、骨架式光缆、铠装光缆和高密度用户光缆。

三、光缆的选用光缆的选用除了根据光纤芯数和光纤种类以外，还要根据光缆的使用环境来选择光缆的外护套。

1.户外用光缆直埋时，宜选用铠装光缆。

架空时，可选用带两根或多根加强筋的黑色塑料外护套的光缆。

2.建筑物内用的光缆在选用时应注意其阻燃、毒和烟的特性。

一般在管道中或强制通风处可选用阻燃但有烟的类型（Plenum），暴露的环境中应选用阻燃、无毒和无烟的类型（Riser）。

3.楼内垂直布缆时，可选用层绞式光缆（Distribution Cables）；水平布线时，可选用可分支光缆（Breakout Cables）。

光缆基本知识介绍光缆是一种用光来传输信息的通信线缆。

它由一个或多个光纤组成，每个光纤都由一个玻璃或塑料的纤维芯和外面的保护层组成。

光缆的传输原理是利用光的全反射现象。

当光线沿着纤芯传播时，由于纤芯的折射率高于外层的保护层，光线会一直在纤芯内反射，从而实现信号的传输。

光缆具有许多优点。

首先，光缆具有巨大的传输带宽。

光纤可以传输大量的信息，从而满足了现代通信系统对传输速率的需求。

其次，光缆的抗干扰性能非常强。

光纤内部不会受到电磁干扰的影响，从而实现了稳定的传输。

此外，光缆的体积小、重量轻，便于安装和维护。

根据光缆的用途和结构，可以将光缆分为多种类型。

常见的光缆类型包括单模光缆和多模光缆。

单模光缆适用于长距离传输，其纤芯较细，只能传输单一模式的光信号。

而多模光缆适用于短距离传输，其纤芯较粗，可以传输多种光模式的信号。

根据光缆的结构，可以将光缆分为光纤框式光缆和光纤缆式光缆。

光纤框式光缆是将光纤用塑料套管保护，然后通过一定的方式固定在光缆框上，适用于死机架等固定结构。

光纤缆式光缆是将光纤放在光缆内，然后通过一定的方法绞合在一起，适用于需要移动布线的场合。

除了传输信息外，光缆还可以用于传感器和加密等领域。

光缆传感器可以基于光的传播特性来进行测量和检测。

光缆加密技术利用光的传输特性来实现信息的安全传输，保护通信内容不被窃听。

在实际应用中，常见的光缆故障有断纤和弯曲损害。

断纤是指光纤断裂，导致信号无法传输。

弯曲损害是指光纤过度弯曲导致信号传输中断。

为了避免光缆故障，需要进行光缆的正确安装和维护。

常见的光缆维护方法包括定期清洁光缆和保持光缆的曲率半径。

总之，光缆是一种重要的通信技术，具有广泛的应用前景。

通过光缆的使用，可以实现高速、稳定和安全的信息传输，推动现代社会的发展和进步。

本文摘自再生资源回收光缆的结构及种类变宝网11月21日讯光缆是利用置于包覆护套中的一根或多根光纤作为传输媒质并可以单独或成组使用的通信线缆组件。

它可以根据环境的不同有不同的表现形式，比如需要防水、缓冲等。

一、光缆的结构光缆的基本结构一般是由缆芯、加强钢丝、填充物和护套等几部分组成，另外根据需要还有防水层、缓冲层、绝缘金属导线等构件。

光缆由加强芯和缆芯、护套和外护层3部分组成。

缆芯结构有单芯型和多芯型两种：单芯型有充实型和管束型两种；多芯型有带状和单位式两种。

外护层有金属铠装和非铠装两种。

二、光缆的种类1.按照传输性能、距离和用途的不同，光缆可以分为用户光缆、市话光缆、长途光缆和海底光缆。

2.按照光缆内使用光纤的种类不同，光缆又可以分为单模光缆和多模光缆。

3.按照光缆内光纤纤芯的多少，光缆又可以分为单芯光缆、双芯光缆等。

4.按照加强件配置方法的不同，光缆可分为中心加强构件光缆、分散加强构件光缆、护层加强构件光缆和综合外护层光缆。

5.按照传输导体、介质状况的不同，光缆可分为无金属光缆、普通光缆、综合光缆（主要用于铁路专用网络通信线路）。

6.按照铺设方式不同，光缆可分为管道光缆、直埋光缆、架空光缆和水底光缆。

7.按照结构方式不同，光缆可分为扁平结构光缆、层绞式光缆、骨架式光缆、铠装光缆和高密度用户光缆。

三、光缆的选用光缆的选用除了根据光纤芯数和光纤种类以外，还要根据光缆的使用环境来选择光缆的外护套。

1.户外用光缆直埋时，宜选用铠装光缆。

架空时，可选用带两根或多根加强筋的黑色塑料外护套的光缆。

2.建筑物内用的光缆在选用时应注意其阻燃、毒和烟的特性。

一般在管道中或强制通风处可选用阻燃但有烟的类型（Plenum），暴露的环境中应选用阻燃、无毒和无烟的类型（Riser）。

3.楼内垂直布缆时，可选用层绞式光缆（Distribution Cables）；水平布线时，可选用可分支光缆（Breakout Cables）。

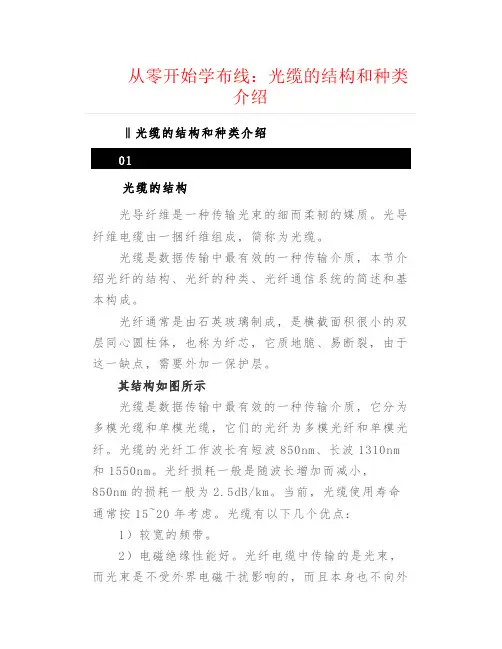

从零开始学布线：光缆的结构和种类介绍‖光缆的结构和种类介绍01光缆的结构光导纤维是一种传输光束的细而柔韧的媒质。

光导纤维电缆由一捆纤维组成，简称为光缆。

光缆是数据传输中最有效的一种传输介质，本节介绍光纤的结构、光纤的种类、光纤通信系统的简述和基本构成。

光纤通常是由石英玻璃制成，是横截面积很小的双层同心圆柱体，也称为纤芯，它质地脆、易断裂，由于这一缺点，需要外加一保护层。

其结构如图所示光缆是数据传输中最有效的一种传输介质，它分为多模光缆和单模光缆，它们的光纤为多模光纤和单模光纤。

光缆的光纤工作波长有短波850nm、长波1310nm 和1550nm。

光纤损耗一般是随波长增加而减小，850nm的损耗一般为2.5dB/km。

当前，光缆使用寿命通常按15~20年考虑。

光缆有以下几个优点：1）较宽的频带。

2）电磁绝缘性能好。

光纤电缆中传输的是光束，而光束是不受外界电磁干扰影响的，而且本身也不向外辐射信号，因此它适用于长距离的信息传输以及要求高度安全的场合。

当然，抽头困难是它固有的难题，因为割开光缆需要再生和重发信号。

3）衰减较小，可以说在较大范围内是一个常数。

4）中继器的间隔距离较大，因此整个通道中继器的数目可以减少，这样可降低成本。

根据贝尔实验室的测试，当数据速率为420Mbps且距离为119公里无中继器时，其误码率为10-8可见其传输质量很好。

而同轴电缆和双绞线在长距离使用中就需要接中继器。

02光缆的种类光缆主要有两大类：单模光缆和多模光缆1.单模光缆单模光缆的光纤芯很细（芯径一般为9μ或10μm）,工作波长为1310~1550nm,色散很小，适用于远程通信。

常规单模光缆的主要参数是由国际电信联盟ITU-T在G652建议中确定的，因此这种光缆又称为G652光缆。

2.多模光缆多模光缆的光纤芯较粗（50μ或62.5μm）,可传输多种模式的光。

但其模间色散较大，这就限制了传输数字信号的距离，因此，多模光缆光纤传输的距离比较近，一般只有几公里。

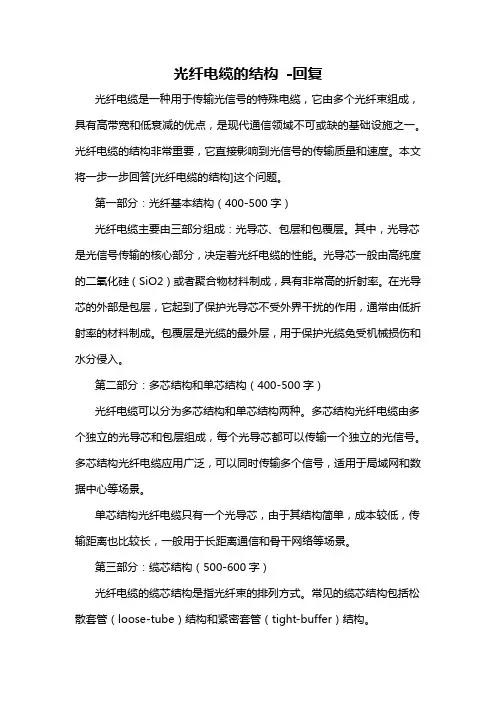

光纤电缆的结构-回复光纤电缆是一种用于传输光信号的特殊电缆，它由多个光纤束组成，具有高带宽和低衰减的优点，是现代通信领域不可或缺的基础设施之一。

光纤电缆的结构非常重要，它直接影响到光信号的传输质量和速度。

本文将一步一步回答[光纤电缆的结构]这个问题。

第一部分：光纤基本结构（400-500字）光纤电缆主要由三部分组成：光导芯、包层和包覆层。

其中，光导芯是光信号传输的核心部分，决定着光纤电缆的性能。

光导芯一般由高纯度的二氧化硅（SiO2）或者聚合物材料制成，具有非常高的折射率。

在光导芯的外部是包层，它起到了保护光导芯不受外界干扰的作用，通常由低折射率的材料制成。

包覆层是光缆的最外层，用于保护光缆免受机械损伤和水分侵入。

第二部分：多芯结构和单芯结构（400-500字）光纤电缆可以分为多芯结构和单芯结构两种。

多芯结构光纤电缆由多个独立的光导芯和包层组成，每个光导芯都可以传输一个独立的光信号。

多芯结构光纤电缆应用广泛，可以同时传输多个信号，适用于局域网和数据中心等场景。

单芯结构光纤电缆只有一个光导芯，由于其结构简单，成本较低，传输距离也比较长，一般用于长距离通信和骨干网络等场景。

第三部分：缆芯结构（500-600字）光纤电缆的缆芯结构是指光纤束的排列方式。

常见的缆芯结构包括松散套管（loose-tube）结构和紧密套管（tight-buffer）结构。

松散套管结构是将光纤束装入一个松散的塑料套管中，每根光纤都有一个独立的包层。

这种结构具有较好的耐温和耐湿性能，适应各种复杂环境，但由于光纤之间的间隙较大，虽然可以提供较好的保护，但光缆的体积较大。

紧密套管结构是将光纤束直接包覆在一个较薄的套管中，光纤之间没有间隙。

这种结构可以提供更高的光纤密度，光缆体积较小，适用于高密度的应用场景。

然而，由于包覆层较薄，紧密套管结构对温度和湿度的变化较为敏感，需要注意防水和抗拉强度问题。

第四部分：光缆的防护层和护套（200-300字）为了进一步保护光纤电缆免受外界机械损伤和环境影响，光缆通常还会加上一层防护层和护套。

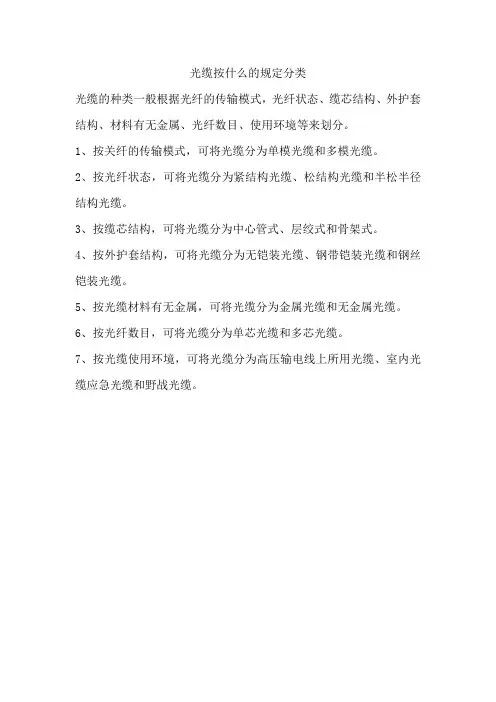

光缆按什么的规定分类
光缆的种类一般根据光纤的传输模式，光纤状态、缆芯结构、外护套结构、材料有无金属、光纤数目、使用环境等来划分。

1、按关纤的传输模式，可将光缆分为单模光缆和多模光缆。

2、按光纤状态，可将光缆分为紧结构光缆、松结构光缆和半松半径结构光缆。

3、按缆芯结构，可将光缆分为中心管式、层绞式和骨架式。

4、按外护套结构，可将光缆分为无铠装光缆、钢带铠装光缆和钢丝铠装光缆。

5、按光缆材料有无金属，可将光缆分为金属光缆和无金属光缆。

6、按光纤数目，可将光缆分为单芯光缆和多芯光缆。

7、按光缆使用环境，可将光缆分为高压输电线上所用光缆、室内光缆应急光缆和野战光缆。

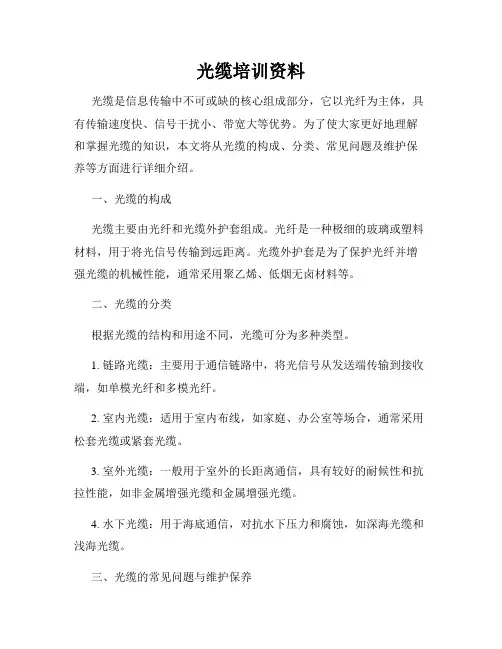

光缆培训资料光缆是信息传输中不可或缺的核心组成部分，它以光纤为主体，具有传输速度快、信号干扰小、带宽大等优势。

为了使大家更好地理解和掌握光缆的知识，本文将从光缆的构成、分类、常见问题及维护保养等方面进行详细介绍。

一、光缆的构成光缆主要由光纤和光缆外护套组成。

光纤是一种极细的玻璃或塑料材料，用于将光信号传输到远距离。

光缆外护套是为了保护光纤并增强光缆的机械性能，通常采用聚乙烯、低烟无卤材料等。

二、光缆的分类根据光缆的结构和用途不同，光缆可分为多种类型。

1. 链路光缆：主要用于通信链路中，将光信号从发送端传输到接收端，如单模光纤和多模光纤。

2. 室内光缆：适用于室内布线，如家庭、办公室等场合，通常采用松套光缆或紧套光缆。

3. 室外光缆：一般用于室外的长距离通信，具有较好的耐候性和抗拉性能，如非金属增强光缆和金属增强光缆。

4. 水下光缆：用于海底通信，对抗水下压力和腐蚀，如深海光缆和浅海光缆。

三、光缆的常见问题与维护保养1. 光缆连接问题：光缆的连接质量对传输信号的稳定性和可靠性有着重要影响。

常见问题包括连接头接触不良、接头损坏等。

为确保光缆连接的质量，应采用光纤连接器，并进行认真的光缆连接测试。

2. 光缆弯曲问题：光缆过度弯曲会导致光信号损失增加，甚至导致通信中断。

在布线安装过程中，应避免光缆的过度弯曲，并可采用保护套或填充材料等措施来保护光缆。

3. 光缆损伤问题：光缆容易受到外界因素的损伤，如挤压、拉扯、割断等。

在光缆布线过程中，应注意避开可能导致光缆损伤的区域，并采用护套、护管等措施来保护光缆。

4. 光缆温度问题：温度的波动会对光缆产生一定的影响，因此在布线过程中应注意避免光缆暴露在过高或过低的温度环境中。

对于光缆的维护保养，可以定期检查光缆的外观是否完好、连接是否松动，并确保光缆周围的环境清洁无尘。

在遇到问题时，应及时排除故障并进行必要的维修或更换。

综上所述，光缆作为信息传输的重要组成部分，对于各行各业的通信需求至关重要。

光缆主要成分
光缆是一种用于传输信号的特殊电缆，由一系列有特殊功能的元件组成。

光缆中各元件的位置、尺寸、材质等都是按设计要求制作的，以优化光缆电性能和使用性能。

光缆的主要成分包括：包层、外护套、绝缘层、芯线组、屏蔽层和内部结构。

1.层：包层是光缆的外层，又称分护套，是为了使光缆机械强度、耐磨性和抗拉强度更高而专门设计的一种材料，基本有铝塑复合材料、聚酯塑料、铜线复合材料、聚氨酯材料等。

2.护套：外护套是一种高分子材料，用于保护包层，提高光缆的机械强度，减少外界外力的作用，使光缆具有更好的耐用性能和使用性能。

3.缘层：绝缘层是光缆内部比较重要的一层材料，主要用于保护光缆内部芯线，使芯线不受外界环境的影响，并具有良好的绝缘性能和耐热性能。

4.线组：芯线组是光缆的核心部分，其中的各个芯线有着不同的功能，能够将信号传输到目的地，主要由绝缘材料和导体材料组成。

5.蔽层：屏蔽层是光缆的重要部分，它的作用是屏蔽光缆内部的芯线，防止外界的干扰，增强光缆的可靠性。

6.部结构：内部结构是光缆内部芯线组和屏蔽层的连接部分，主要有两种：绕组和热熔连接，它们具有良好的绝缘性能和耐用性能。

光缆的主要成分是由多种材料组成的，不同的材料有着不同的功
能，它们组合在一起传输信号，使光缆具有高可靠性和优良的电性能和使用性能。

因此，在设计和制作光缆时，要根据实际需求精心挑选各种材料，以保证光缆的可靠性和使用性能。

光缆的主要类型结构
光缆的基本结构和分类
1、光缆的基本结构
光缆一般由缆芯、加强元件和护层三部分组成。

（1）缆芯：由单根或多根光纤芯线组成，有紧套和松套两种结构。

紧套光纤有二层和三层结构。

（2）加强元件：用于增强光缆敷设时可承受的负荷。

一般是金属丝或非金属纤维。

（3）护层：具有阻燃、防潮、耐压、耐腐蚀等特性，主要是对已成缆的光纤芯线进行保护。

根据敷设条件可由铝带/聚乙烯综合纵包带粘界外护层（LAP），钢带（或钢丝）铠装和聚乙烯护层等组成。

2、光缆的分类（实际使用）
（1）按所使用的光线分类：单模光缆、多模光缆、（阶跃型、渐变型）。

（2）按缆芯结构划分：层绞式、骨架式、大束管式、带式、单元式。

（3）按外护套结构分类：无铠装、钢带铠装、钢丝铠装。

（4）按光缆中有无金属分类：有金属光缆、无金属光缆。

（5）按维护方式分类：充油光缆、充气光缆。

（6）按敷设方式分类：直埋光缆、管道光缆、架空光缆、水底光缆。

（7）按适用范围分类：中继光缆、海底光缆、用户光缆、局内光缆、长途光缆。

光缆的构成主要包括哪些？光缆是由一根或多根光纤或光纤束组成，具有符合化学、机械和环境要求的结构。

光缆的构成一般可分为缆芯、加强元件和护层三个部分，无论其结构形式如何。

缆芯光缆的芯线结构应满足以下基本要求：1.确保光纤在电缆内部保持最佳位置和状态，以保证光纤传输性能的稳定。

当光缆受到拉伸、侧压等外力时，光纤不应该受到这些外力的影响。

2.缆芯中的加强元件需具有足够的强度来承受允许的拉力。

3.应该尽量减小缆芯截面面积，以降低成本。

光缆芯内含有光纤、套管或骨架以及加强元件，并需靠填充油膏来提供可靠的防潮性能，预防潮气在光缆芯中蔓延。

护层光纤的保护层主要用来保护已经安装的光纤核心，防止外部机械力和环境因素对其造成损害，以适应各种敷设环境。

所以，保护层必须具备承受压力、防止潮湿、具有良好的温度适应性、轻便的重量，并且能耐受化学侵蚀和具备阻燃性等特点。

光缆的保护层可以分为内护层和外护层。

通常情况下，内部保护层会选用聚乙烯或聚氯乙烯等材料，而外部保护层的选择会根据敷设环境条件来确定，可以采用铝带和聚乙烯制造的LAP外护套，也可以使用钢丝铠装等方法。

加强元件强化元件的主要功能是承受安装和敷设过程中施加的外部力量。

通常，光缆加强元件的配置方式可以分为两种，分别是"中心加强元件"和"外周加强元件"两种方式。

一般来说，绞式和骨架式光缆的加强元件都位于光缆的中心位置，被称为“中心加强元件”或“加强芯”；而中心管式光缆的加强元件则移动到了光缆的外层，被称为“外周加强元件”。

加强元件通常使用金属钢线和非金属玻璃纤维增强塑料（FRP）。

利用不含金属加强元件的非金属光缆可以有效地预防雷击。

光纤光缆的结构与分类光纤光缆是一种传输光信号的特殊电缆，由光纤和光缆组成。

光纤是一种用于传输光信号的细长光导纤维，而光缆则是将多根光纤固定在一起并加以保护的电缆。

光纤芯是光纤光缆的核心部分，用于传输光信号。

它通常由纯净的二氧化硅或其他高折射率材料制成。

光纤芯通常有两种类型：单模光纤芯和多模光纤芯。

单模光纤芯适用于长距离传输，其芯径较小，通常为9μm，能够传输更多的光信号，并且减少了光信号的传输损耗。

多模光纤芯适用于短距离传输，其芯径较大，通常为50μm或62.5μm，能够传输更多的光信号，但传输距离较短。

包层是光纤芯的外层，用于保护光纤芯，并且能够保持光信号在光纤内部的传输。

包层一般由聚合物材料制成，其折射率要比光纤芯低，以确保光信号能够通过全反射的方式在光纤内部进行传输，并减少光信号的损耗。

包层的厚度一般为几十微米。

外护套是光缆的最外层，用于保护光纤芯和包层，并且使光缆能够适应各种恶劣的环境条件。

外护套通常由聚合物材料制成，具有良好的耐磨损、耐腐蚀和防水性能。

根据光纤光缆的应用和结构特点，可以将其分为多种不同的分类。

按照光纤芯的类型分类，光纤光缆可以分为单模光缆和多模光缆。

单模光缆适用于长距离传输和高速传输，其传输距离可以达到几十公里甚至上百公里，并且能够传输高速光信号。

多模光缆适用于短距离传输和低速传输，一般传输距离在几百米到数千米。

按照结构形式分类，光纤光缆可以分为散束式光缆、屏蔽式光缆和光纤束管光缆。

散束式光缆由多根裸纤束在一定的规则下排布而成，适用于较短距离的传输。

屏蔽式光缆在光纤束的外部加上一层金属铝箔或铜网屏蔽，以提供更好的抗干扰能力。

光纤束管光缆是将多根光纤芯与包层一起由光缆套管形成的光缆结构，适用于长距离传输和复杂环境下的应用。

综上所述，光纤光缆的结构和分类较为复杂，不同结构和分类的光纤光缆适用于不同的应用场景，能够满足不同的传输需求。

随着技术的不断进步，光纤光缆的结构和分类也在不断创新和发展，为更高效、稳定和可靠的光信号传输提供了坚实的基础。

光纤光缆的结构与分类光纤光缆是使用光导纤维传输光信号的通信线缆。

它由多种材料和结构组成，根据用途的不同，可以分成多种不同的类型。

下面将详细介绍光纤光缆的结构和分类。

1. 纤芯（Core）：纤芯是光信号在光纤中传输的核心部分，通常由高折射率的材料（如石英）组成。

纤芯的直径决定了光纤的传输性能，通常有50微米（μm）和62.5微米两种规格。

2. 包层（Cladding）：包层是包裹在纤芯外部的一层低折射率材料，通常由石英或塑料制成。

包层的作用是使光信号在纤芯内部反射，防止信号能量的损失。

3. 套层（Coating）：套层是包裹在包层外的一层保护材料，通常由聚合物制成。

套层的主要作用是保护光纤免受机械和环境的损害。

4. 强化材料（Strength member）：强化材料是纤芯、包层和套层的支撑结构，通常由玻璃或塑料制成。

强化材料的作用是增加光缆的强度和耐张力。

5. 护套（Jacket）：护套是位于光缆外部的一层保护材料，通常由聚合物制成。

护套的作用是保护光缆免受外部环境的侵害，如湿度、温度和化学腐蚀等。

1. 单模光纤（Single-mode fiber）：单模光纤的纤芯直径较小，通常为9微米（μm），光信号只能沿着一个路径传输。

由于传输距离较长且传播损耗较低，单模光纤常用于远距离通信和长距离数据传输。

2. 多模光纤（Multi-mode fiber）：多模光纤的纤芯直径较大，通常有50微米（μm）和62.5微米两种规格。

光信号可以沿着多个路径传输，但传输距离较短且传播损耗较高。

多模光纤常用于局域网（LAN）和短距离数据传输。

3. 双芯光纤（Dual-core fiber）：双芯光纤是一种特殊的光纤结构，具有两个纤芯，可以同时传输两个独立的信号。

双芯光纤常用于家庭网络和有线电视传输等应用。

4.光缆结构分类：根据光缆的结构和用途的不同，光缆可以分为室内光缆、室外光缆、敷设光缆、桥架光缆、井道光缆等。

室内光缆常用于局域网和数据中心等室内通信网络；室外光缆常用于长距离通信线路和城市光纤骨干网；敷设光缆常用于光缆敷设任务；桥架光缆常用于桥梁和铁路等特殊环境下的通信；井道光缆常用于建筑物内的光缆敷设。
