木工施工工艺培训课件(ppt 68页)

格式：ppt
大小：5.11 MB
文档页数：67

下载文档原格式

木工培训课程(精品分享)ppt课件

因地制宜施工到位精细选材结构合理着胶均匀木纹一
布置合理大小适宜合理用材横平竖直钉眼细少留缝均匀遮盖合理即无碰伤
恰到好处防潮严密节约材料间隔合适色调相衬色泽分明弧度畅顺又无缺棱
1、木工制作式样、形式、外观、造型千变万化，但万变不离其踪，为使施工操作规范化、标准化、合理化，必须统一施工方法、统一施工工艺、统一施工程序，不得各行其是，要求产品质量达到同一水平。 2、防潮统一施工材料和施工方法，须按施工要求做到位。 3、房门套、推拉门套、折叠门套、窗套、窗帘盒统一施工方法。 4、衣柜、书柜、工艺柜、酒水柜、电视柜、金鱼缸柜、鞋柜、地柜、吊柜、角柜、写字台、电脑台、梳妆台、酒吧台、对景台屏风及抽屉框架等统一制作方法。
4、施工操作： a、涂料：做防潮的部位要平整，不平整的墙面地面由监理按排泥工整平后再进施工，并在刷防潮涂料前先将基层表面清理干净，要求刷二遍，防潮涂料，做到严密无缝隙、无洞眼、无漏刷，阻止墙内水气外冒，然后贴上珍珠棉，使之与光油层严密结合。 b、光油，靠墙的板面刷光油，一般要求刷二遍，应均匀、严密、无漏缝、无漏刷、无洞眼，使其形成一种油性皮层，堵塞板材毛孔，防止水气渗入板内。
第二章木工制作
二、开工准备 1、熟悉施工图，作好材料预算。 2、拟定施工进度计划，确定进场人员，保证按期完工。 3、检查电动工具及常用工具的状况。 4、核对施工图与现场实际情况尺度是否相符，发现问题及时提出，有利更正。 5、搭好工作台。 6、打水平线与泥工保持一致，一般在1-1.5m高处弹线。 7、与业主解释施工图，使业主在开工前对每一个木制品有一个清晰的概念。 8、测定楼面及梁的标高以利确定天花标高。
第二节防潮施工
1、木工防潮施工主要在板材与墙面或地面接触，易受潮的部位做防潮层，防止板材或面板受潮后发霉变色，影响木制品的寿命和美观。 2、防潮使用的材料有三种：防潮涂料和光油、珍珠棉，一般在墙面刷防潮涂料，在靠墙的板面刷光油和贴珍珠棉，木地台在地面做防潮层，涂刷防潮涂料，然后再铺贴珍珠棉。 3、防潮涂料要求使用环保型材料，避免有害物质，污染室内静空，有害人体。

木作施工工艺PPT课件

4
常用木龙骨吊顶施工注意事项
木工吊顶，一般建议使用轻钢龙骨作为基层骨架，但局部造型或特殊部位也可使用木龙骨，木龙骨使用前必须进行防火阻燃处理，应刨光后涂刷防火涂料，涂料必须满涂，覆盖木质，眼观应无木质外露。吊顶拼装主次龙骨方格间距不大于400mm,用膨胀螺拴固定。
5
常用轻钢龙骨吊顶施工注意事项
石膏板应弹线固定
10
石膏板吊顶封板施工注意事项
自攻丝间距不应大于200mm
石膏板之间应留V字缝且自攻丝钉帽应作防锈处理
11
石膏板吊顶验收标准
吊顶应表面平整，板面起拱准确、无翘曲、碰伤、无明显色差。接口、阴阳角压边严密，接逢顺直严密。设备口、灯具位置的设置必须按板块分析后，确保美观、套割准确、不漏缝、布局合理、宽窄一致。条形板接口位置排列有序，异形板排列合理美观
副龙骨应使用双铆钉固定
主、副龙骨应使用专用连接件
8
石膏板吊顶封板施工注意事项
吊顶封石板，自攻丝沉入板面0.5mm,间距不大于200mm。石膏板接逢处应预留5～8mm 的缝隙，缝隙背面必须有龙骨。石膏板边应刨光不得有毛茬。
9
石膏板吊顶封板施工注意事项
90度拐角处应整板套割，且拐边不小于200 mm
28
验收标准
门窗套制作安装牢固、表面应平整洁净、线条顺直、接逢严密、色泽一致，不得有裂缝翘曲及损坏。门窗套安装允许误差，正侧面垂直度3mm，上口水平度1mm，侧面板平整度2mm.
门窗面表面平整光滑，无锤印、无划伤，割角准确、拼缝严密、开关灵活、无阻滞、回弹翘曲和变形、门扇翘曲度不得大于3mm,门平整度误差不得大于3mm.门窗扇与上框间留缝1～ 2mm。门扇下沿与地面间留缝除卫生间8～ 12mm,其它均为5～8mm,门窗扇与侧框2～3mm

木工知识培训ppt课件

木工有着悠久历史，因为被当时人们视木工这个职业为下等的职业，因此贵族并不会学习木工这个手艺。但也有例外的情况出现，比如晚明皇帝朱由校就因为酷爱木工制作，而被人称作“木匠皇帝”。
在香港，大部分中学于初中均有木工或金工课程，部分工业学校于高中、中学会考也曾经有木工科。
木工在欧美广泛流传，同中国不同，欧美人视木工为上等下等人都可以做的工作。在很多欧美的私立学校都有木工这一课程。
牛皮不是吹D
六根鲁班锁解开图解
孔明球
各各种种榫
神奇的木工手艺，给我们展现了很多不可思议的东西
下面让我们缓缓神，一起走进木工的专业世界，让培训再贴乎实际一点
木头门
木头家具
木头桌子
？
？
木头装修
？
真是木头脑袋
让我们一起学习木头的种类吧
木材可分为针叶树材和阔叶树材两大类。杉木
密度密度是某一物体单位体积的质量，通常以
g/cm³ 或kg/m³ 表示。木材系多孔性物质，其外形体积由细胞壁物质及孔隙（细胞腔、胞间隙、纹孔等）构成，因而密度有木材密度和木材细胞物质密度之分。前者为木材单位体积（包括孔隙）的质量；后者为细胞壁物质（不包括孔隙）单位体积的质量。
知道鲁班是木工的祖师爷，那我们接下来，来看一件大家可能没有见过的东西
鲁班锁
鲁班锁，也叫八卦锁、孔明锁，曾广泛流传于汉族
民间的智力玩具。是中国古代汉族传统的土木建筑固定结合器，民间还有"别闷棍""六子联方""莫奈何""难人木" 等叫法。不用钉子和绳子，完全靠自身结构的连接支撑，就像一张纸对折一下就能够立得起来，展现了一种看似简单，却凝结着不平凡的智慧。鲁班锁相传由春秋末期到战国初期的鲁班发明。(另传说由三国时期诸葛亮发明)在三国时期孔明把鲁班的这种发明制成了一种玩具--孔明锁。

34木工施工工艺PPT课件

木工工艺
木工在家装中的总施工程序：
开工交底→开工准备→结构工程→ 饰面工程→五金安装→退场保护→后期五金安装 → 验收
第一章木工在家装中的开工交底与开工准备第一节开工交底
开工交底是由项目经理组织业主、预算员、设计师、各班组长准时到达现场相互对工程的了解
交底的特点：相互提出疑问相互解决疑问
退场保护：木工协助油漆工作好验收工作，整改工艺不合格的地方
五金配件拆下由油漆工保管
验收：协助相关人员作好各项验收工作。如和预算员核对工作量和所用材料等等及时整改工艺不合格的地方
写在最后
经常不断地学习,你就什么都知道。你知道得越多,你就越有力量 Study Constantly, And You Will Know Everything. The More
You Know, The More Powerful You Will Be
Thank You
在别人的演说中思考，在自己的故事里成长
Thinking In Other People‘S Speeches，Growing Up In Your Own Story
讲师：XXXXXX XX年XX月XX日
木地板在安装之前打开包装7天左右，适应当时的气候。
木地板与墙体留8---9㎜的间隙，木地板之间有 1㎜的间隙。
第三章饰面工程
饰面板施工
清漆饰面用饰面胶合板饰面，必须保证单个作品颜色、纹理一致，用蚊钉固定。
先饰面，后收口
色漆作品用三夹板或奥松板饰面，接口必须形成“V”形缝
先收口，后饰面
交底把结构部分作为重点、预约下次交底的时间。交底分设计师交底部分和预算员交底部分
设计交底包括特殊工艺、特殊材料和理念等

木工施工工艺课件

木工施工工艺培训课件(p pt68页 )
8
木工施工工艺培训课件(p pt68页 )
4.安装铝通加强筋，与副框用铝角码连接，与铝板中性硅铜结构密封胶粘贴；700MM ＜板材长边＜1000MM，加1条加强筋，1000MM ＜板材长边＜1500MM，加2条加强筋，与长边垂直安置。 5.副框采“Z”铝材，副框根据板材尺寸设置，一般可只沿长边安置；长边小于800MM的板材，可不制作副框而用角铝代替。 6.不得用角铁、铁通代替铝材(凡是与铝塑板相接的地方,不得使用角铁\铁方通等铁制品) 7. 应尽量使用“Z”型型材做副框(可能需定购)，也可用“L”型材加”┐”型角码两种材料代替。
涂防锈漆2遍。
结构施工如上图
3
招牌外飘结构图纸施工
4
木工施工工艺培训课件(p pt68页 )
二.复合铝板加工 1.按图纸，现场尺寸放样裁切，工作台面必须干净平整，以防损坏铝塑板。 2.复合铝塑板刨沟加工，不得见到底面铝板，必须保留0.4~0.6MM聚乙烯塑料。
方式1
方式2
边角可采用以上两种方式制作固定
真功夫装饰施工工艺标准(3)
木工工艺标准
木工施工工艺标准目录
一．铝塑板干挂二．铝塑板粘贴三．招牌安装四．铝合金玻璃墙五．木造型墙六．大堂小矮墙七．卡座制作八．裱糊施工要求九．收银台制作安装
一○．餐牌架制作安装一一．木门制作安装一二．矿棉板天花一三．石膏板天花一四．软膜天花施工工艺一五．玻璃镜安装一六．台凳安装一七．洗手间隔断
一. 预埋件、骨架制作安装
一、铝塑板干挂安装工程
1.设置预埋件，采用不小于M8X75膨胀螺栓固定；如原墙面为幕墙，可考虑利用原骨架做

木工培训建筑施工模板工程培训讲义zjp(共148张PPT)(148页)

第十五页，共一百四十八页。
第十六页，共一百四十八页。
第十七页，共一百四十八页。
（2）杯形基础模板
• 杯形基础模板的构造与阶形基础相似，只是在杯口位置要装设杯芯模。杯芯模两侧钉上轿杠，以便于搁置在上台阶模板上。如果下台阶顶面带有坡度，应在上台阶模板的两侧钉上轿杠，轿杠端头下方加钉托木，以便于搁置在下台阶模板上。近旁有基坑壁时，可贴基坑壁设垫木，用斜撑和平撑支撑侧板木档
木工培训建筑施工模板工程培训讲义zjp
第一页，共一百四十八页。
模板及支撑系统常见构造
第二页，共一百四十八页。
模板工程属“临时结构工程” —— 但影响工程的质量，进度，成本，安全等。
模板工程的基本要求：共3点
1 安装质量（Quality)：保证外形、尺寸和位置，不漏浆等
2 经济性(Economy)：选材合理、用料经济、装拆方便，多次使用，便于施工
1－圆钢管钢楞；2－“3”形扣件；3－钩头螺栓；4－内卷边槽钢钢楞； 5－蝶形扣件；6－紧固螺栓；7－对拉螺栓；8－塑料套管；9－螺母
第四十九页，共一百四十八页。
第五十页，共一百四十八页。
第五十一页，共一百四十八页。
对拉螺栓
穿墙螺栓
第五十二页，共一百四十八页。
4.3 组合钢模板的支承工具
• 定型组合钢模板的支承件包括柱箍、钢楞、支架、斜撑及钢桁架等。
第三十一页，共一百四十八页。
• （2）楼板模板的支设方法有以下几种：
• ① . 采用脚手钢管搭设排架铺设楼板模板 • 常采用的支模方法是：用脚手钢管搭设排架，在排架上铺放50×100方
木，间距为400mm左右，作为面板的搁栅（楞木），在其上铺设胶合板面板（见下图）。

木工制作与加工培训课件

合制作包装和建筑材料。
密度板
一种人造板材，密度高，质地均匀，易于加工，常用于家具
的面板和门板。
刨花板
一种由木屑和胶水压制而成的板材，外观和性能类似于密度
板，价格相对较低。
木工工具介绍
手锯
用于切割木材，分为横锯和竖锯两种。
刨子
用于刨平木材表面，有平刨、槽刨和边刨等种
类。
凿子
用于雕刻和镂空木材，有平凿、斜凿和尖凿等
种类。
钻头
用于在木材上打孔，有各种不同直径和用途的
钻头。
木材的选购与保存
选购
选择优质的木材，注意观察木材的纹理、颜色和质地，避免选购含有裂纹、虫蛀或腐朽的木材。
保存
将木材存放在干燥、通风的地方，避免阳光直射和潮湿环境，定期检查木材是否有虫蛀或腐朽的作技术
对于特殊需求的木制品，如户外使用或需要防水防潮，需要进行特殊表面处理，如涂防水漆或进行特殊密封处理。
03
CATALOGUE
木工加工技术
木材的切割与打磨
切割技术
掌握锯、刀等工具的使用方法，能够根据不同需求进行直线、曲线或角度切割。
打磨技巧
了解砂纸、砂轮等打磨工具的使用，掌握木材表面磨光、去毛刺等技巧，提高木材的光泽度和手感。
木材的拼接与组装
拼接方式
熟悉胶水、钉子、螺丝等拼接材料的选用，掌握拼板、拼框等拼接工艺，实现大块木材的组合。
组装技巧
了解家具、建筑结构的组装原理，掌握各部件之间的连接方式和固定技巧，确保整体结构的稳定性和牢固度。
木材的雕刻与造型
雕刻技法
熟悉浮雕、镂雕、圆雕等雕刻技法，能够根据设计要求进行图案和文字的雕刻。
木制品设计原则

木工施工工艺培训课程(PPT课件)

上口水平度≤1㎜用水平尺检查
阴角偏差≤2㎜
阴阳角尺
全数检验均应符合要求
五、木门制作及安装工艺要求
一、房门 1、原门双包时，原门需糙化处理。 2、实芯平板门可在空芯门制作的基础上用细木板条填实。 3、空芯门应采用18mm厚大芯板开成26mm厚板条做骨架，周边用三根板条做边框，中间用单层板条间隔150mm横竖做成板条网格，然后双面贴五厘板，再贴澳松板或饰面板。做混油，门扇可用澳松板收口，但门扇正表面不能留缝隙。柜门应用细木工板条（宽度≥60㎜）做骨架再贴面板，骨架横竖间隔距离为100mm。其具体做法如附图：
7、面板应整洁无污染、无划痕、无破损、封边条四周与面板严密无缝，周边缝隙以不超过3㎜为准，安装时应考虑地面高度。门扇与地面（无下框时）应留缝，外门宜为5-6㎜，内门宜为6-7㎜，卫生间、厨房间宜为8-10㎜。
8、门窗槽口对角线长度差≤2㎜。
二、柜门
1、普通柜门用15㎜板打框架贴3㎜面板或澳松板和内贴板，内贴板可根据设计需要用面板、澳松板、免漆板等。
9、轻型灯具可吊在主龙骨上，重量大于3公斤的重型灯具、电扇等其他设备严禁安装在吊顶龙骨上，应另设吊钩与结构联结。
10、工艺要求：接缝高低差≤1㎜，接缝直线度≤3㎜，表面平整度≤3㎜。
四、门窗套施工要求
1、门窗套的材料门套的高度应一致。

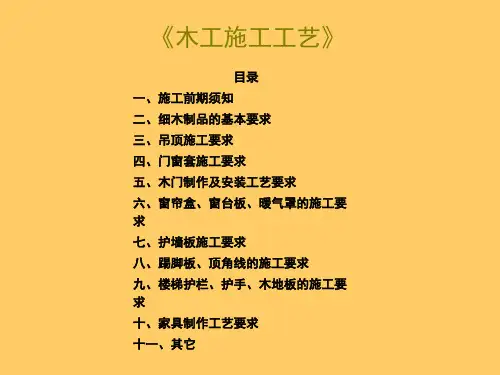

《木工施工工艺》
目录一、施工前期须知二、细木制品的基本要求三、吊顶施工要求四、门窗套施工要求五、木门制作及安装工艺要求六、窗帘盒、窗台板、暖气罩的施工要求七、护墙板施工要求八、踢脚板、顶角线的施工要求九、楼梯护栏、护手、木地板的施工要求十、家具制作工艺要求十一、其它
一、施工前期须知

木工工艺培训课件PPT(共41张)(推荐完整)

如：小角尺200：300mm；中角尺250：410mm；大角尺400：630mm。
角尺的直角精度一定要保护好，不得乱扔或丢放，更不能随意拿角尺敲打物件，造成尺柄和尺翼结合处松动，使角尺的垂直度发生变化不能使用。
量具与划线
❖ 墨斗 ▪ 墨斗的原理是由墨线绕在活动的轮子上墨线经过墨斗轮子缠绕后，端头的线拴在一个定针上。使用时，拉住定针，在活动轮的转动下，抽出的墨线经过墨斗沾墨，拉直墨线在木材上弹出需要加工的线。
钉接、螺钉连接？？？看情况
表面处理 ❖ 打磨
▪ 木工锉刀、砂皮纸 ❖ 上漆
▪ 油漆刷
思考：胶水、钉子、油漆属不属于工具？
不属于，耗材，材料
小结
❖ 木工的一般流程 ▪ 划线→据割→刨削→钻孔→连接→表面处理 ▪ 特殊的流程：几个例子需要记住。 ▪ 使用什么样的工具
❖ 结构的连接方式 ▪ 铰连接
• 特点：不能相对移动，但可以相对转动
▪ 例如据割、刨削、斧劈时，都要注意身体的位置和手、脚的姿势正确。
❖ 木工刀具需要经常修磨，尤其是刨刀、凿刀，要随时磨得锋利，才能在使用时既省力，又保证质量。
❖ 使用完毕应将工具整理、收拾好。长期不使用时，应在工具的刃口上油，以防锈蚀。
量具与划线
❖ 钢卷尺 ▪ 用于下料和度量部件，携带方便，使用灵活。常选用2m、 3m或5m的规格。
羊角锤
枪钉
木工连接方式：螺钉连接
❖ 接合强度大，用于厚板拼接、家具组装、五金附件的装配等
螺钉
三角槽
螺钉
木工连接方式：螺栓连接
❖ 很多组合、拆装、折叠家具中木构件，常采用螺栓接合。
木工连接方式：铆接
❖ 铆钉连接两件或两件以上的工件，比如球鞋穿鞋带的孔，就是空心铆钉铆成的。

木工安全教育培训教材精品PPT课件

用气割将钢筋割断后才将其救起急送明基医院，经抢救所幸并没有生命危险。
严禁戴手套
3、操作要戴防护眼镜，站在锯片一侧，禁止站在与锯片同一直线上，手臂不得跨越锯片。
4、圆锯的锯盘及传动部应安装防护罩，并设有分料器和挡板，加工旧木料前必须将铁钉、灰垢清除干净。防止模板内的钉子或异物被电锯击飞伤人。
5、电锯、电刨等要做到一机一闸一漏一箱，不得使用倒顺开关，必须使用按钮式开关，大雨天禁止露天操作。
（二）木工锯使用 1、电锯、电刨等木工机具要有专人负责，使用圆
盘锯前，必须对锯片进行检查，锯片不得有裂纹，不得连续缺齿，螺丝应上紧。
检查锯片完好情况
2、严禁戴手套操作，木工在操作电锯时，一般不能穿宽大衣服，不留长发，不戴手套，以防将衣服、头发或手套卷进电锯造成事故。工作中更加不准用手或戴着手套清理操作平台木屑
违规使用插线板，离开后未断电
（三）模板安装
1、支模时应按作业程序进行，模板未固定前不得离开或进行其他工作。
2、到车站中板、顶板等高处作业时，必须走安全稳固的通道，严禁随意在支架上下攀爬，在没有固定的梁、板、柱上行走或是手拿东西的情况下攀爬。
3、在高处作业时，必须有可靠的立足点或站在稳定牢固的作业平台上，并做好临边防护或系安全带等防护措施，严禁站在不稳固的支撑上或没有固定的木方上施工。
（三） 2010年3月16日下午3点左右，南京河西江东中路一建筑工地，一名30多岁的木工师傅张某因外脚手架作业脚底部竹跳板铺设不牢固或没有铺设不慎从二楼内作业的脚手架上坠下，没想地面上3根竖立的钢筋不偏不斜刺入其体内，其中两根钢筋从其左右大腿根部贯穿，一根刺入臀部，
民工身体悬空，挂在钢筋上不能自救，工友们发现险情，

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

1
一. 预埋件、骨架制作安装
一、铝塑板干挂安装工程
1.设置预埋件，采用不小于M8X75膨胀螺栓固定；如原墙面为幕墙，可考虑利用原骨架做
为结构；如墙体为空心砖或多孔墙，则需进行加固处理。
2.按图纸尺寸切割、焊接方通（一般为40MMX40MMX4MM）和角铁结构，采用满焊处理。
3.基层灰尘、焊渣等清理干净，作防锈处理(应满涂处理，特别处注意焊点处应涂刷到位），
重点说明：1.玻璃不得与玻璃槽直接接触，应垫上橡胶垫块，不得用
木片代替
20
2.做好成品保护，避免烧焊等破坏玻璃
21
五、木造型墙工程
1.弹线
1.在墙面上弹出木龙骨的分档、分格线
2.制作木龙骨
1.制作拼装木龙骨，采用18mm板条支撑。 2. 应进行防火防蚁处理，木方涂刷二遍防火涂料
3. 安装靠墙龙骨
木工施工工艺标准目录
一．铝塑板干挂二．铝塑板粘贴三．招牌安装四．铝合金玻璃墙五．木造型墙六．大堂小矮墙七．卡座制作八．裱糊施工要求九．收银台制作安装
一○．餐牌架制作安装一一．木门制作安装一二．矿棉板天花一三．石膏板天花一四．软膜天花施工工艺一五．玻璃镜安装一六．台凳安装一七．洗手间隔断
板上
2..将亚克力灯箱招牌固
定在底扣件上，拧紧紧
固螺丝。招牌要求左右
平整，上下垂直，不得
歪斜。
3.按电气规范连接电线，
做好接地，电线不得裸
露。
17
18
四、有框玻璃隔墙工程
1.弹线定位 2.配料、下料
1.弹隔墙地面位置线、并标出竖框间隔位置和固定点位置 2.检查顶面与底面是否一致及地面平整度、标高
装到结构架上，螺栓
头沉入板面 1.按图纸，现场尺寸
放样裁切
3.复合铝板加工
2.切去转角多余部分板材
3.复合铝板刨沟加工，
保留0.3MM聚乙烯塑
料
重点说明：1.骨架防锈处理，防锈漆2遍 4.板材角部用硅铜密
2.复合铝板刨沟加工，保留0.3MM聚封乙胶烯密塑封料，防止进水
3.板材角部用硅铜密封胶密封，防止进水
8
四.复合铝板安装 1.用自攻螺丝将副框固定到主框上，钉距宜为300MM。 2.板与板之间注意调平。 3.外檐天花部分，招牌底板按2%向外放坡。
与主框用自攻螺丝固定
2
%
板与板调
平
9
五.打胶收尾 1.打胶人员密切配合板材安装进度进行打胶，不得对已安装好的板材进行踩踏!
2.缝底填塞泡沫条，不可太紧（比缝隙大2MM为宜），泡沫条必须干燥,表面
2.固定点及钢架与预埋金属固定构件焊接
3.铝塑板干挂施工
4.安装固定亚克力灯箱
1.根据图纸确定招牌水平
垂1.固直定安点装是尺砼寸结及构固的定，点。
可用膨胀螺栓，砖墙须
用卧铁或对销螺栓。
2.在钢结构上安装钢底
板，要求焊缝饱满，垂
直平整保证焊接牢固可
靠。
11..见将铝底塑扣板件施固工定工在艺钢。底
涂防锈漆2遍。
结构施工如上图
2
招牌外飘结构图纸施工
3
二.复合铝板加工 1.按图纸，现场尺寸放样裁切，工作台面必须干净平整，以防损坏铝塑板。 2.复合铝塑板刨沟加工，不得见到底面铝板，必须保留0.4~0.6MM聚乙烯塑料。
方式1
方式2
边角可采用以上两种方式制作固定
阴阳角处理方式如上图
4
复合铝塑板刨沟加工，必须保留0.4~0.6MM聚乙烯塑料
先安要求刨沟，半弧直径为300MM
11
裁割去多余部分
12
内侧多用一片铝塑板定型用拉钉固定牢固并打胶
13
完工后效果
14
二、铝塑板粘贴安装工程
1.预埋件、骨架制作安装
1.设置预埋件，采用膨胀螺栓固定 2.按图纸尺寸切割，
焊接角铁架
2.木底板安装
3.防锈处理，防锈漆2 遍1.按。图纸，现场尺寸放样裁切 2.将木夹板用螺栓安
1.墙面木龙骨先用细
钻头（ 3MM-5MM）
打孔，然后塞铁钉固
定。
重点说明：1.进行防火防蚁处理，木方涂刷二遍防火涂料
22
1.将制作好的骨架安
装在靠墙龙骨上，调
4.木龙骨安装
整垂直度、平整度 2.安装平整、牢固、
位置准确，无扭曲变
形
3. 采用夹板条做支撑
5.夹板基层安装
1.按设计尺寸裁割、刨边加工
5
刨沟工具必须专业，并配调节器
6
ቤተ መጻሕፍቲ ባይዱ
三.复合铝板与副框加强筋的固定 1.切去转角多余部分板材。 2. 板材角部、刨沟部位用中性硅铜结构密封胶密封。 3.板正背面与铝副框部位用胶接，弯曲成型铝塑板与铝副框用铆钉紧固，副框与副框用铝角码连接。
7
4.安装铝通加强筋，与副框用铝角码连接，与铝板中性硅铜结构密封胶粘贴；700MM ＜板材长边＜1000MM，加1条加强筋，1000MM ＜板材长边＜1500MM，加2条加强筋，与长边垂直安置。 5.副框采“Z”铝材，副框根据板材尺寸设置，一般可只沿长边安置；长边小于800MM的板材，可不制作副框而用角铝代替。 6.不得用角铁、铁通代替铝材(凡是与铝塑板相接的地方,不得使用角铁\铁方通等铁制品) 7. 应尽量使用“Z”型型材做副框(可能需定购)，也可用“L”型材加”┐”型角码两种材料代替。
1.铝合金型材划线 2. 下料准确，切口光滑、整齐
重点说明：1.下料准确，切口光滑、整齐
19
3.组装
1.将靠墙的竖向型材用铝角件与墙面固定
2.将横向型材通过铝角件与竖向型材连接
4.安装玻璃 5.打胶
1.在型材框架上安装玻璃 2.用铝合金槽条压边收口
1.清理干净打胶密封 2.打胶均匀、顺直、饱满
2. 将胶合板固定在木
龙骨架上
1.对防火板进行排版，
并清理干净基层
6.防火板安装
2.基面及防火板背面满涂万能胶，待不粘
要完好。 3.打胶前在缝两侧贴保护胶纸带，不得在太阳直晒或高温情况下打胶。 (打胶前, 保证填缝表面清洁,不得有水,杂物,灰尘等,以免影响粘结强度.)
4.打胶密封，采用中性硅酮耐侯密封胶，在接缝内要形成两面粘结，不得三面粘结；打胶的厚度宜为缝宽的一半(缝宽宜为8MM ），太薄容易引起开裂。
10
“U”型边角制作工艺如下：
15
4.复合铝板安装
1.基层表面和板背面同时涂胶液，均匀涂刷
2. 将复合铝塑板粘贴在底板上，赶平压实
5.打胶收尾
1.打胶前在缝两侧贴保护胶纸带 2.打密封胶，密封胶缝平滑、饱满，美观无污染
重点说明：1.板与板之间注意调平
2.打密封胶，密封胶缝平滑、饱满，美观无污染
16
三、招牌安装
1.灯箱定位划线
