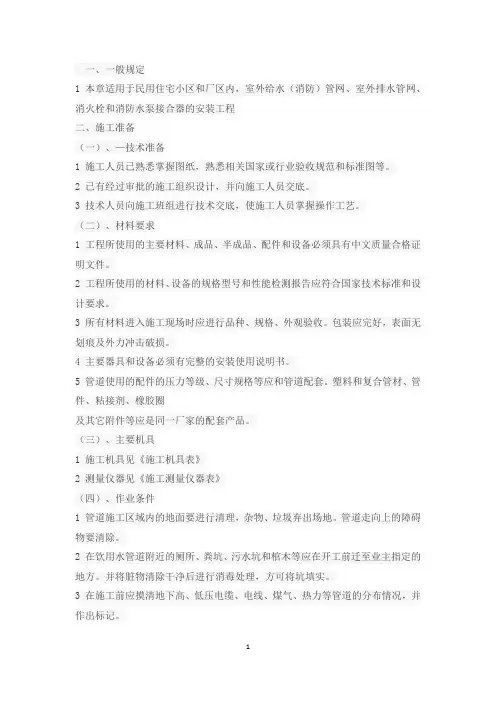

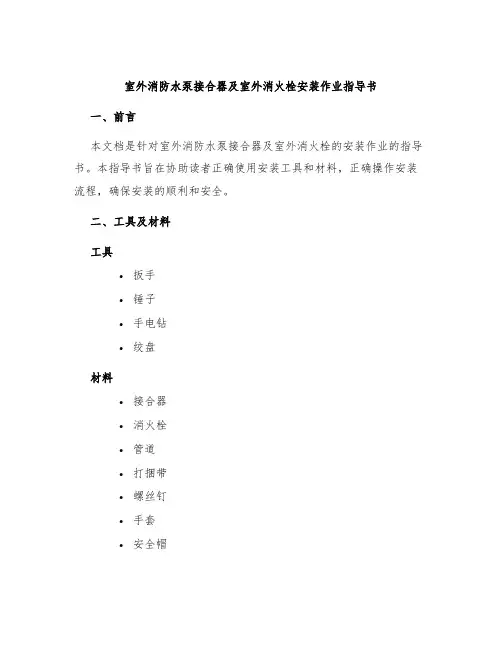

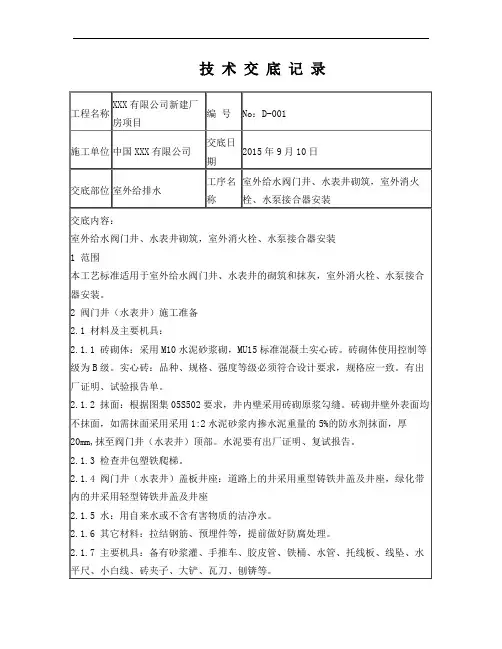

一、一般规定1 本章适用于民用住宅小区和厂区内，室外给水（消防）管网、室外排水管网、消火栓和消防水泵接合器的安装工程二、施工准备（一）、—技术准备1 施工人员已熟悉掌握图纸，熟悉相关国家或行业验收规范和标准图等。
2 已有经过审批的施工组织设计，并向施工人员交底。
3 技术人员向施工班组进行技术交底，使施工人员掌握操作工艺。
（二）、材料要求1 工程所使用的主要材料、成品、半成品、配件和设备必须具有中文质量合格证明文件。
2 工程所使用的材料、设备的规格型号和性能检测报告应符合国家技术标准和设计要求。
3 所有材料进入施工现场时应进行品种、规格、外观验收。
包装应完好，表面无划痕及外力冲击破损。
4 主要器具和设备必须有完整的安装使用说明书。
5 管道使用的配件的压力等级、尺寸规格等应和管道配套。
塑料和复合管材、管件、粘接剂、橡胶圈及其它附件等应是同一厂家的配套产品。
（三）、主要机具1 施工机具见《施工机具表》2 测量仪器见《施工测量仪器表》（四）、作业条件1 管道施工区域内的地面要进行清理，杂物、垃圾弃出场地。
管道走向上的障碍物要清除。
2 在饮用水管道附近的厕所、粪坑、污水坑和棺木等应在开工前迁至业主指定的地方。
并将脏物清除干净后进行消毒处理，方可将坑填实。
3 在施工前应摸清地下高、低压电缆、电线、煤气、热力等管道的分布情况，并作出标记。
（五）施工组织及人员准备1 施工前应建立健全的质量管理体系和工程质量检测制度。
2 施工组织应设立技术组、质安组、管道班、电气焊班、开挖班、砌筑班、抹灰班、测量班等3 施工人员数量根据工程规模和工程量的大小确定，一般应配备的人员有：给排水专业技术人员，测量工、管道工、电焊工、气焊工、起重工、油漆工、泥瓦工、普工。
三、给水管道安装（一）材料质量要求1 主材的技术标准2 材料的验收1）给水铸铁管及管件的规格品种应符合设计要求，管壁薄厚均匀，内外光滑整洁，不得有砂眼、裂纹、飞刺和疙瘩。
20 室外消防水泵接合器及消火栓安装工艺规范20.1 范围本规范规定了室外消防水泵接合器及室外消火栓安装的施工工艺要求、施工方法和质量规范。
本规范适用于民用住宅小区和厂区内，工作压力不大于1.0MPa的室外消防水泵接合器及室外消火栓的安装工程的施工。
20.2 规范性引用文件下列文件中的条款通过本规范的引用而成为本规范的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版不适用于本规范。
凡是不注日期的引用文件，其最新版本适用于本规范。
GB50300-2001 建筑工程施工质量验收统一规范GB50242-2002 建筑给水排水及采暖工程施工质量验收规范GB50015-2003 建筑给水排水设计规范CECS125-2001 建筑给水钢塑复合管管道工程技术规范20.3 术语和定义20.3.1 给水系统通过管道及辅助设备，按照建筑物和用户的生产、生活和消防的需要，有组织的输送到用水地点的网络。
20.3.2 给水配件在给水供应系统中，用以调节、分配水量和水压，关断和改变水流方向的各种管件、阀门和水嘴的统称。
20.3.3 实验压力管道、容器或设备进行耐压强度和气密性实验规定所要达到的压力。
20.3.4 管道配件管道与管道或管道与设备连接用的各种零、配件的统称。
20.3.5 钢塑复合管在钢管内壁衬涂一定厚度塑料复合而成的管子，钢塑复合管含衬塑钢管和涂塑钢管。
20.3.6卡箍式连接在管段端部压出凹槽，通过专用卡箍，辅以橡胶密封圈，扣紧沟槽而连接的方式。
20.3.7 压槽采用机械方法将管子端部压出规范凹槽的工艺。
20.4 施工准备20.4.1 技术准备20.4.1.1 施工图应经设计单位、建设单位、监理单位和施工单位会审，并经设计单位进行设计交底；图纸会审应形成会审纪要，设计变更应经过设计单位同意。
20.4.1.2 编制《施工方案》，并报上级主管部门和监理单位审核批准。
20.4.1.3 熟悉施工图，熟悉国家或行业室外消防水泵接合器及室外消火栓安装的施工工艺规范、验收规范和规范图等。
20 室外消防水泵接合器及消火栓安装工艺规范20.1 范围本规范规定了室外消防水泵接合器及室外消火栓安装的施工工艺要求、施工方法和质量规范。
本规范适用于民用住宅小区和厂区内，工作压力不大于1.0MPa的室外消防水泵接合器及室外消火栓的安装工程的施工。
20.2 规范性引用文件下列文件中的条款通过本规范的引用而成为本规范的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版不适用于本规范。
凡是不注日期的引用文件，其最新版本适用于本规范。
GB50300-2001 建筑工程施工质量验收统一规范GB50242-2002 建筑给水排水及采暖工程施工质量验收规范GB50015-2003 建筑给水排水设计规范CECS125-2001 建筑给水钢塑复合管管道工程技术规范20.3 术语和定义20.3.1 给水系统通过管道及辅助设备，按照建筑物和用户的生产、生活和消防的需要，有组织的输送到用水地点的网络。
20.3.2 给水配件在给水供应系统中，用以调节、分配水量和水压，关断和改变水流方向的各种管件、阀门和水嘴的统称。
20.3.3 实验压力管道、容器或设备进行耐压强度和气密性实验规定所要达到的压力。
20.3.4 管道配件管道与管道或管道与设备连接用的各种零、配件的统称。
20.3.5 钢塑复合管在钢管内壁衬涂一定厚度塑料复合而成的管子，钢塑复合管含衬塑钢管和涂塑钢管。
20.3.6卡箍式连接在管段端部压出凹槽，通过专用卡箍，辅以橡胶密封圈，扣紧沟槽而连接的方式。
20.3.7 压槽采用机械方法将管子端部压出规范凹槽的工艺。
20.4 施工准备20.4.1 技术准备20.4.1.1 施工图应经设计单位、建设单位、监理单位和施工单位会审，并经设计单位进行设计交底；图纸会审应形成会审纪要，设计变更应经过设计单位同意。
20.4.1.2 编制《施工方案》，并报上级主管部门和监理单位审核批准。
20.4.1.3 熟悉施工图，熟悉国家或行业室外消防水泵接合器及室外消火栓安装的施工工艺规范、验收规范和规范图等。
20 室外消防水泵接合器及消火栓安装工艺规范20、1 范围本规范规定了室外消防水泵接合器及室外消火栓安装的施工工艺要求、施工方法与质量规范。
本规范适用于民用住宅小区与厂区内,工作压力不大于1、0MPa的室外消防水泵接合器及室外消火栓的安装工程的施工。
20、2 规范性引用文件下列文件中的条款通过本规范的引用而成为本规范的条款。
凡就是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版不适用于本规范。
凡就是不注日期的引用文件,其最新版本适用于本规范。
GB50300-2001 建筑工程施工质量验收统一规范GB50242-2002 建筑给水排水及采暖工程施工质量验收规范GB50015-2003 建筑给水排水设计规范CECS125-2001 建筑给水钢塑复合管管道工程技术规范20、3 术语与定义20.3.1 给水系统通过管道及辅助设备,按照建筑物与用户的生产、生活与消防的需要,有组织的输送到用水地点的网络。
20.3.2 给水配件在给水供应系统中,用以调节、分配水量与水压,关断与改变水流方向的各种管件、阀门与水嘴的统称。
20.3.3 实验压力管道、容器或设备进行耐压强度与气密性实验规定所要达到的压力。
20.3.4 管道配件管道与管道或管道与设备连接用的各种零、配件的统称。
20.3.5 钢塑复合管在钢管内壁衬涂一定厚度塑料复合而成的管子,钢塑复合管含衬塑钢管与涂塑钢管。
20.3.6卡箍式连接在管段端部压出凹槽,通过专用卡箍,辅以橡胶密封圈,扣紧沟槽而连接的方式。
20.3.7 压槽采用机械方法将管子端部压出规范凹槽的工艺。
20、4 施工准备20.4.1 技术准备20.4.1、1 施工图应经设计单位、建设单位、监理单位与施工单位会审,并经设计单位进行设计交底;图纸会审应形成会审纪要,设计变更应经过设计单位同意。
20.4.1、2 编制《施工方案》,并报上级主管部门与监理单位审核批准。
20.4.1、3 熟悉施工图,熟悉国家或行业室外消防水泵接合器及室外消火栓安装的施工工艺规范、验收规范与规范图等。
2003-12-01发布 2004-01-01实施目录前言1 适用范围2 规范性引用文件3 施工准备4 施工工艺5 质量标准6 成品保护7 职业安全健康和环境措施8. 质量记录前言建立消防水泵接合器及室外消防栓施工工艺标准既是建筑施工质量验收新版规范的要求,也是规范企业自身的施工行为,是公司健全管理体系,提升企业管理水平的需要,本标准对消防水泵接合器及室外消防栓的施工工艺要求进行了规定。
消防水泵接合器及室外消火栓安装施工工艺标准1 适用范围本工艺标准适用于火力发电厂厂区室外给水管网安装工程的施工。
2 规范性引用文件《建筑给水排水及采暖工程施工质量验收规范》GB 50242-2002《给排水标准图集》99S203 、99S201《施工工艺标准编写导则》Q/AEPC-T GC22-20033 施工准备3.1 技术准备施工前平面布置图、系统图、安装图等施工图及有关技术文件应齐全。
3.2 材料准备系统组件、管件及其它设备及材料应符合设计要求和国家现行有关标准的规定，并应具有出厂合格证。
3.3 作业条件3.3.1 施工现场及中使用的水、电、气应满足施工要求，并能保证连续施工。
3.3.2 系统组件、管件及其它设备、材料应能保证正常施工。
4 施工工艺4.1 消防水泵接合器的组装应按接口、本体、联接管、止回阀、安全阀、放空管、控制阀的顺序进行。
止回阀的安装方向应使消防用水能从消防水泵接合器进入系统。
4.2 消防水泵接合器的安装应符合以下要求：4.2.1 应安装在便于消防车接近的人行道或非机动车行驶地段；4.2.2 地下消防水泵接合器应采用有“消防水泵接合器”标志的铸铁井盖，并在附近设置指示其位置的固定标志。
4.2.3 地上消防水泵接合器应设置与消火栓区别的固定标志。
4.2.4 墙壁消防水泵接合器的安装应符合设计要求，4.2.5 设计无要求时，其安装高度宜为1.1m，4.2.6 与墙面上的门、窗、孔、洞的净距离不应小2m，且不应安装在玻璃幕墙下方。

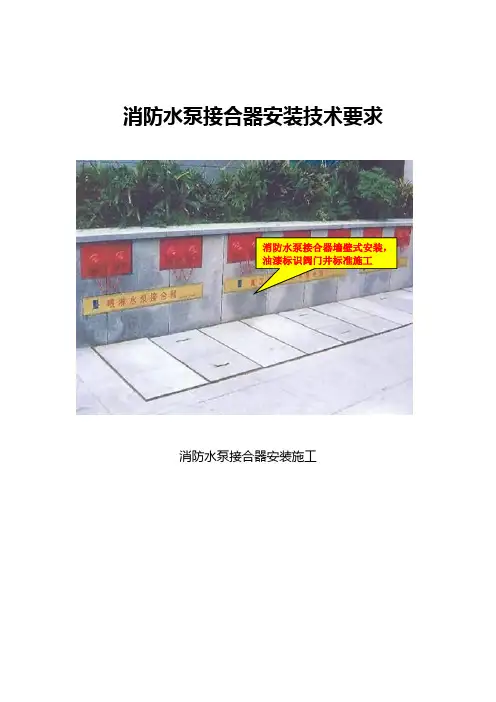

消防水泵接合器安装技术要求消防水泵接合器墙壁式安装，油漆标识阀门井标准施工消防水泵接合器安装施工水泵接合器安装大样图1、工艺流程：图纸优化复核→接合器安装位置定位→管道及接合器标高定位→接合器检修阀门、阀门井定位施工安装→接合器安装→油漆、保温→标示标识2、操作工艺：2.1消防水泵接合器应安装在接近主楼的一侧，安装在便于消防车接近的人行道或非机动车行驶地段，附近40m以内有可取水的室外消火栓或贮水池。
2.2消防水泵接合器按管径分为DN100、DN150两种，按安装位置分为地下式、地上式、墙壁式三类，并有相应的标准图集供使用，图为墙壁式。
2.3根据复核后的施工图，确定消防水泵接合器的安装位置及室外标高，确定检修阀门井位置及标高。
施工完成后，露出地面以上的管道、接合器，要有保温措施。
2.4地上式水泵接合器接口中心高度距地700mm，墙壁式水泵接合器接口中心距地1100mm，地下式水泵接合器接口顶部距井盖底面250-400mm。
3、质量要求：3.1消防水泵接合器的安全阀及止回阀安装位置和方向应正确，阀门启闭应灵活。
安全阀出口压力应校准。
3.2墙壁式消防水泵接合器安装高度如设计未要求，出水栓口中心距地面应为1.10m，与墙面上的门、窗、孔、洞的净距离不应小于2.0m，且不应安装在玻璃幕墙下方。
其上方应设有防坠落物打击的措施。
3.3消防水泵接合器的各栓口安装高度允许偏差为±20mm。
消防水泵接合器的位置标志应明显，栓口的位置应方便操作。
地上消防水泵接合器应设置与消火栓区别的固定标志。
3.4成排排列时排列整齐、标高一致、油漆均匀光滑、标识标牌清楚、目标清晰、美观、不占地面位置，使用方便。
3.5设置在绿化带内水泵接合器应设有通往消防通道的道路。
消防水泵接合器及室外消火栓安装
1 适用围
本章适用于工作压力不大于 1.0Mpa的室外给水管网系统中的消防水泵接合及消火栓安装工程的质量检验与验收。
2 编制依据
《建筑给水排水及采暖工程施工质量验收规》（GB50242-2002）
3 施工准备
3.1材料准备
3.1.1严格检查消火栓、接合器等处开关是否灵活、严密、吻合，消防水泵接合器上所用的止回阀、安全阀、控制阀均应具有出厂合格证。
3.1.2消防接合器、室外消火栓、阀门等产品型号的选用应满足设计要求。
3.1.3所有管材和管件均应有出厂合格证。
3.2机具准备
机械：套丝机、试压泵、砂轮机、磨光机、电焊机、虎钳、钩槽机等。
工具：钢锯弓、活动扳手、管钳等。
的采用法兰连接，压力为1.0MPa的采用承插连接。
（4）消火栓设有自动放水装置，当置出水阀门关闭时自动放空消火栓留存的积水，以防消水栓冻裂。
（5）消火栓弯管底座或消火栓三通下设支墩，支墩必须托紧弯管或三通底部。
（6）地上式消火栓的放水嘴以下土层，应铺设一层卵石渗水层。
（7）埋入土中的管道防腐按图纸设计要求，法兰接口涂沥青冷底子油及沥青漆两道，并用沥青麻布或0.2mm厚底塑料薄膜包严。
4.2.2消防水泵接合器安装。
（1）消防水泵接合器的安装，应与地面垂直，无明显倾斜。
（2）地上式接合器的接口中心高度距地700mm、墙壁式水泵接合器的接口中心高度距地1100mm。
（3）地下式水泵接合器的接口顶部距井盖底面250～400mm。
（4）水泵接合器本体与带座弯管之间，应连接一根长度合适的双法兰短管，该短管用钢管制作，壁应涂防锈漆，外壁应泖沥青防腐。
（5）水泵接合器的带座进水侧，安装控制阀、止回阀、安全阀等组合件，如采用三合一水泵接合器，不需要安装组合件。
4.3水压试验和清洗
消火栓和水泵接合器的水压试验和冲洗参照管网水压试验和冲洗。
5 质量标准
5.1主控项目
（1）系统必须进行水压试验，试验压力为工作压力的1.5倍，但不得小于0.6MPa。
检验方法：在试验压力下，10min压力降不大于0.05MPa，然后降至工作压力进行检查，压力保持不变，不渗、不漏。
（2）消防管道在竣工前，必须对管道进行冲洗。
检验方法：观察冲洗出水的浊度。
（3）消防水泵接合器和消火栓的位置标志应明显，栓口的位置应方便操作。
消防水泵接合器和室外消火栓当采用墙壁式时，如设计无要求，进、出水栓口的中心安装高度距地面为1.1m，其上方应有防坠落物打击的措施。
检验方法：现场观察和尺量检查。
5.2一般项目
（1）室外消火栓和消防水泵接合器的各项安装尺寸应符合设计要求，栓口安装高度的允许偏差为±20mm。
检验方法：尺量检查。
（2）地下式消防水泵接合器顶部进水口或地下式消栓的顶部进水口与消防井盖底面的距
离不得大于400m，井应有足够的操作空间，并设爬梯，寒冷地区的井应做防冻保护。
检验方法：现场观察和尺量检查。
（3）消防水泵接合器的安全阀及止回阀安装位置和方向应正确，阀门启闭应灵活。
检验方法：现场观察和手扳检查。
6 成品保护
（1）冬季寒冷施工时井应做防冻保护措施，夏季应做好井室防晒保护措施。
（2）消火栓、消防水泵接合器等安装完毕交工之前施工现场应有保护措施。
7 施工注意事项
（1）消火栓、水表、阀门等的型号、规格、耐压强度和严密性试验的结果应符合设计要求，位置、进出口方向正确、连接牢固、紧密。
（2）管道穿过井壁处必须严密不漏水。
（3）消防水泵接合器和消火栓的位置应有明显标志，栓口的位置应方便操作。
（4）室外消火栓应设在距建筑外墙不小于5m的围，室外消火栓给水管直径不应小于100mm，在距消防水泵接合器40m的围应设有室外消火栓。
8 安全环保措施
（1）井施工人员要戴好安全帽，配合焊工组对管口的人员要戴好手套和面罩。
（2）夜间施工时必须有充足的照明，在交通要通外设置警告标志。
9 质量记录
（1）材料和设备的质量合格证明
（2）材料和设备的进场和使用报审表
（3）材料和设备的进场验收记录
（4）阀门的强度试验记录
（5）管路系统的隐蔽验收记录
（6）管道系统的水压试验记录
（7）管道系统的冲洗记录
（8）室外消火栓、水泵接合器的安装记录
（9）消防水泵接合器及室外消火栓安装检验批质量验收记录
3.消火栓
3.1室消火栓及消火栓箱
一、室消火栓
（1）分类:常用室消火栓按其出口形式分为直角单出口式、45°单出口式、直角双出口式三种。
（2）规格及性能见图1～3、表7。
室消火栓规格及性能表7
二、室消火栓箱
（1）组成、用途：SG室消火栓箱系包括SN型室消火栓、龙带、直流水枪和与消防泵串联的电器控制装置等的成组消防装置,供高层和大型公共建筑、工厂、仓库作固定消防设施。
（2）规格见表8。
（3）外形及安装见图4、表9。
SG型室消火栓箱主要器材规格表8
①所装室消火栓符合GB3445-82尺寸规定。
SG型室消火栓箱外形及安装尺寸表9
注：固定螺栓φ7毫米，出厂时一般不予钻孔，只有在订货协议要求钻孔时才钻孔出厂。
三、消防软管卷盘(自救式小口径消火栓箱)
（1）用途：消防软管卷盘又称消防胶管转辘,为耐高压的消防胶管、可经常与水源接通保持“准工作”伏态,适用于高层建筑室消防,是便于非专业消防人员使用的简易消防设备,也可用一般公用建筑的室消防。
（2）规格及外形见图5～6、表10。
消防软管卷盘（箱）规格及外形尺寸表10
3.2室外消火栓
室外消火栓分地上式和地下式两类,其规格见表11,SS100～150-10、16型地上式消火栓外形见图7, SX-65～100-10、16型地下式消火栓外形见图8,SS100型地上式消火栓外形与SS-100-16基本相似、SX100 型地下式消火栓为双出口式、外形与SX65相似,其外形尺寸均见表11。
室外消火栓规格及外形尺寸表11
3.3消防水泵接合器
(1)分类、用途：消防水泵接合器按其安装位置分为地上式、地下式和墙式三种。
其主要用途为连接消防车、机动泵等的消防水出水管,向建筑物部输送消防用水,其中φ160毫米的接合器适用于大功率消防车供水连接。
(2)规格及性能(GB3446-82)见表12。
(3)外形及安装见图9～11、表13，配套闸门规格见表14。
消防水泵接合器规格及性能(GB3446-82)表12
注：法兰接管：出厂规定为长度340毫米，用户可根据所在地区的冰冻土层厚度，另行选择不同长度的法兰接管。
消防水泵接合器外形及安装尺寸表13
消防水泵接合器配套阀门规格表14。
