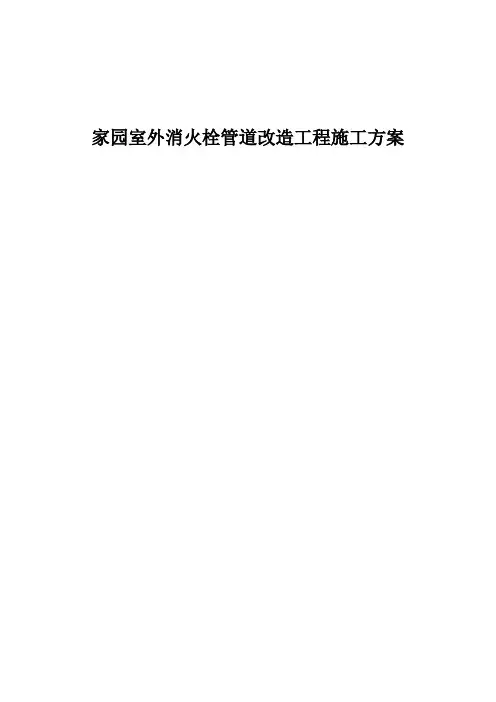

家园室外消火栓管道改造工程施工方案目录第一章编制依据 (3)一､设计､施工､验收规范 (3)第二章工程概况 (3)第三章施工任务 (3)一､本次施工任务 (3)第四章施工准备 (3)一､组织准备 (3)二､技术准备 (4)三､材料准备 (4)四､机具准备 (4)五､人员准备 (4)第四章目标及承诺 (4)一､质量目标及承诺 (4)二､安全施工目标及承诺 (4)第五章技术方案 (5)一､管道施工 (5)1. 土方开挖 (5)2. 井室施工 (6)3. 管道敷设组装 (6)4. 管道试验及冲洗 (6)5. 土方回填 (6)第六章施工过程安全要点 (7)第六章文明施工､环境保护要点 (7)一､施工现场安全要点: (7)二､夜间施工安全要点: (7)第七章消防安全要点 (8)一､施工现场消防安全: (8)二､小区内消防安全保障要点: (8)第八章雨季施工的要点 (8)第九章质量保障要点 (9)一､管道试压: (9)二､回填: (9)第十章成品保护要点 (9)第十一章竣工验收 (9)第一章编制依据一､设计､施工､验收规范1《室外给水设计规范》GB50013-20062《建设工程施工现场供用电安全规范》GB50194-933《给水排水管道工程施工及验收规范》GB50268-97491SB 系列施工图集第二章工程概况工程名称:珠江绿洲家园室外消火栓管道改造工程工程地点:北京市朝阳区与通州区交界处第三章施工任务一､本次施工任务拆除处于小区道路以下的原消火栓管道､阀门及阀门井,重新敷设埋地管道､砌筑阀门井更换阀门等设备｡包括管沟开挖､土方回填｡第四章施工准备一、组织准备1.项目部组织机构针对本次工作的特点,项目部安排经验丰富的管理人员现场指挥｡2.项目经理部管理人员职责划分二、技术准备1.组织有关人员熟悉现场,核对各部分尺寸,有不明确之处及时提出｡2.熟悉有关施工及验收规范､标准图集,核实工程量｡3.编制资料整理计划､原材料现场试验计划､技术质量管理计划｡4.现场定位,经甲方认可后,根据现场实际情况开始施工｡三、材料准备1.新敷设的管道周边环境复杂,管道敷设时将会出现较多的弯头接口,为了保证接管质量及日后的运行安全,在管道转弯处需浇筑水泥墩基础,必要时还要加装球墨铸铁接口专用抱箍｡2.主要材料有:球墨铸铁管､铸铁管件､水泥､钢筋等｡四、机具准备1.由于土方必须人工开挖､人工回填,工具主要为锹､镐､打夯工具｡五、人员准备根据现场要求,落实施工人员的分布情况,保证操作人员及防护人员到位｡第四章目标及承诺一、质量目标及承诺1.严格执行国家《建设工程质量管理条例》及行业的施工及验收规范､标准｡质量目标合格｡2.配置工程作业所需的各种工序作业过程的工程文件和资料,特殊工种人员,工程设备设施｡3.施工过程中不同阶段的验收,配置相关检测的设备｡4.施工过程中做好各种施工原始记录｡5.检验人员进行不同阶段的监测和验收｡二、安全施工目标及承诺1、安全目标:安全事故率:0｡2、安全组织机构管理:施行项目经理负责,坚持“谁主管谁负责”的原则,现场安全总负责人全面负责现场的一切安全问题及安全协调工作｡3、安全保证措施:1)认真惯彻“安全第一,预防为主”的方针,自觉遵守施工现场的各种管理制度｡2)严格执行施工安全技术操作规程,严禁违章指挥,违章操作｡3)施工现场严禁吸烟,施工用电严格执行用电安全操作规程,做到安全可靠,万无一失｡第五章技术方案一、管道施工1.土方开挖1)本小区小市政管线错综复杂而且沿道路以下集中布置,原消防管道敷设在各种管道的最下层,所以开挖的深度有许多不确定性,参考现有的图纸土方开挖深度将达2.2~2.3米｡开挖过程中要保护各种管道及电线电缆不被损坏,需全部采用人工开挖｡2)管道沟底开挖宽度要根据原有管道的位置及布置进行现场分段､分处确定,但最窄处不应小于1m｡在管道接头处留出操作坑,工作坑必须根据管径按规定开挖,其间距按所用管子实际长度确定｡对于阀门井处土方的开挖需超出井壁0.5m,保证砌筑及抹灰的工作面｡3)本工程管沟深度超过2米需设置边坡,边坡系数1:0.35｡在大门口等车辆集中的地方边坡系数1:0.5｡4)小区道路上的方砖掀开后,用钢钎凿开上层的垫层后将这些不能再利用的垃圾及时运出场地｡下层的灰土需先用钢钎探明凿松后陆续清出,过程中要注意保护管沟内的其它各种管线｡5)沟槽每侧临时堆土或施加其他载荷时,不得影响管沟､各种管道和其他设施的安全;堆土或材料的高度不宜超过1.5米,距沟槽边缘宜不小于1米,堆土不得掩埋测量标志｡6)压力管道水压试验前,除接口外,应回填管道两侧及管顶以上0.5m的土方,水压试验合格后,及时回填其余土方｡7)回填时,沟槽内应无积水､无杂物,且回填土料含水率符合要求;槽底至管顶以上0.5米范围内,回填土料不得含有机物以及大于50mm砖､石等硬块｡2.井室施工1)穿过井壁的管子与井壁应严密､不漏水;穿井壁的钢套管应按照要求制作｡3.管道敷设组装1)管道安装程序:清理承口和橡胶圈→上胶圈→清理插口外表面及刷润滑剂→接口→检查a)清理插口时,清刷铲去所有的粘结物,如沙子､泥土和松散涂层及可能污染水质､划破胶圈的附着物等,因为有任何附着物都可能造成接口漏水,影响试压和冲洗｡将胶圈清洗洁净,上胶圈时把胶圈变成心型放入承口槽内就位,放入承口槽内时,确保各个部位不翘不扭,并检查胶圈的固定是否正确｡b)清理插口外表面,插口端应是圆角并有一定锥度, 以便装入承口容易,插口的外表面刷润滑剂｡c)插口对承口找正,根据管径,选择合适安装工具进行操作,扳动手动葫芦,使插口装入承口｡插口推入位置应符合标准,用一探尺插入承插口间隙中确定胶圈位置,并沿圆周各点应与承口断面等距,允许偏差为±3毫米｡d)注意事项及要点:胶圈储存应注意避光､不要叠合挤压,上胶圈时注意不要把润滑剂刷在承口的内表面;切割短截时注意插口端头要加工使其有一定锥度;锁管之前应再检查接口插入的深度标记,符合要求后再进行锁管｡e)在管道转弯处应浇筑浇筑水泥墩基础防止接头脱落｡4.管道试验及冲洗1)管道安装完毕后须进行试验:所有管道做强度压力试验｡2)管道试验前混凝土部件的养护期已符合要求｡3)管道上水应从低点处缓慢灌入,试验管段的高点及末端应设排气阀,使管内气体排放尽｡4)埋地管道试验､检查验收后,应进行竣工复测,填写测量记录与隐蔽工程记录,经甲方确认后,及时回填并夯实｡5.土方回填1)回填土a)管道回填土时,要在管道按施工工序完成全部施工内容后,并经24小时养护和隐蔽工程检验合格后进行｡b)回填土前,要清除基槽内遗留木料等杂物｡基槽内如有积水和淤泥,必须清除后方可进行回土｡c)回填后在最上层浇筑混凝土垫层为后续铺砖做好前期工作｡第六章施工过程安全要点1､确定开挖工作段,根据小区内车辆及行人的出入路线及甲方的要求,在经济又安全的原则下选择确定适当的开挖段数,报甲方批准后施工｡2､开挖前先备好钢板､围拦板､交通警示及引导标志等辅助设施｡必要时需甲方向小区居民发布施工通告｡3､先进行分段围护安装交通警示标志灯､标志牌等安全设施,确保小区内的行人及车辆的交通安全｡4､开挖位置影响通行时需在管沟上铺设钢板以保证正常通行｡5､开挖后土方的堆放既要保证沟边的安全又要保证不过多占用场地,所以要将需要更换的废混凝土块､废砖等垃圾及时运出场地｡对于更换下来的管道按甲方指定位置存放｡6､为防止管沟边坡失稳,需对交通车流量大､环境复杂的地段进行边坡防护,同时派专人对边坡进行不间断监测｡7､施工用水用电严格按施工安全规范进行操作,第六章文明施工､环境保护要点一､施工现场安全要点:1､配备环境卫生清扫人员,每天对工地的环境卫生进行打扫｡每天做到场地清洁,四周排水畅通,无污水死水､无病毒滋生的腐质物堆,生活垃圾统一装入垃圾箱并及时运往指定的垃圾场｡2､搞好形象教育,每个职工能够自身做起,为自身及公司树立好形象｡3､做好施工现场防尘､降尘工作,减少噪声污染｡尽最大可能的降低对小区环境的影响｡4､做好施工单位内部的防护工作,避免中毒､传染病､职业病的发生｡二､夜间施工安全要点:1､夜间无论是否施工都需派2人以上对施工现场进行巡查,保证各种警示灯､警示标志工作正常｡同时能对突发事件及时处理｡2､如需夜间施工,需先经甲方批准后进行｡同时如有噪音扰民的工作事项应停止进行｡第七章消防安全要点一､施工现场消防安全:1､现场管理严格遵守各项安全法律法规｡2､施工现场严格执行公司制定的消防安全保障制度｡二､小区内消防安全保障要点:1､消火栓管道改造施工,中区及东区消火栓水源将全部切断,事必给小区的消防安全带来巨大的风险,增大了火灾损失的可能性｡同时也增大了消防安全管理的压力｡为了配合甲方的消防安全管理工作,本施工单位将专门成立消防安全保障小组,制定消防安全管理制度,对小区及施工场地进行不间断巡查｡2､按楼号､按区域配备灭火器材,同时配备流动水车,最大限度的降低火灾的风险及损失｡3､施工期间希望业主加强消防知识的宣传,增强居民的消防安全意识,达到全民动员保安全的活动｡4､施工班组配备足够的通讯器材和消防工具｡经过工前培训,所有施工人员都能熟练掌握消防器材的性能和使用方法｡5､施工现场､各类仓库､加工厂配备足够的消防桶､灭火器等消防器材,当出现火灾,立即组织人员进行扑灭｡第八章雨季施工的要点1､雨季施工时,对边坡加强防护加固,尤其对铺设钢板的路段严加监控｡2､雨季施工期间必须备齐､备足防雨､防洪机具及材料,必须派专人昼夜值班,并做好准备,及时排除险情｡3､为保证施工质量需及时排除沟内雨水,根据现场情况布置好排水线路,做好现场施工场地排水工作,保证水流通畅,雨后不陷､不滑､不存水;排水线路布置前,需与甲方进行沟通,按指定位置进行排水｡4､混凝土施工前先了解天气情况,避开大雨;避免在雨天浇筑混凝土或井室砌筑｡5､雨天严防漏电事故的发生,要对配电箱柜等设备全面断电处理,防止人员触电｡第九章质量保障要点一､管道试压:1､管道实验前应将管道两侧夯实填好至管顶后,并应把管口接头处留出,待试压合格后方可回填｡2､试压合格后办理完隐蔽手续后方可回填｡二､回填:1､槽底至管顶以上500mm范围内,不得含有机物､大于50mm的砖､石等硬块;接口处或电缆周围用细粒土回填｡2､回填应采用三七灰土,由于需更换部分土量,外运来的土质需经处理合格后方可使用｡3､管道两侧回填土压实度不小于90%,管顶以上250mm范围回填土表层的压实度不小于90%,其它回填土的压实度不小于95%｡4､采用人工木夯,每层铺土厚度为200mm,夯实遍数为3遍;采用冲击夯时,每层铺土厚度为200mm,夯实遍数为3遍｡5､井室周围压实沿井室中心对称进行,且不得漏夯,使回填材料与井壁紧贴｡回填土的密实度检查按规范执行｡第十章成品保护要点1､详细阅读地下管线图纸资料,搜集必要的资料｡开挖过程中使用钢钎､锹､镐试探进行｡如发现局部出现障碍物先探明后处理,如遇电线､管道要加倍小心处理｡2､准备成品保护材料,如木板､钢筋笼､彩条布等,必要时对电缆､管道进行围挡､覆盖保护｡3､施工过程中可能发生意外情况损伤地下管线,事先制定应急措施,准备好各种电缆接头器材､管道接头器材等以便在管线出现险兆时及时抢修,做到防患于未然｡4､一旦发生管线损坏事故立即上报,并立即抢修｡第十一章竣工验收1､全部管道施工完成后进行通水试验､系统试压｡在通水120小时内派专业的检查人员对阀门井､地面等全面检查,同时监控系统的压力变化｡2､系统运行正常后请甲方进行验收｡3､我公司将在保修期内派专人进行维护与保修,同时期望保修期满后继续为甲方服务｡。
