落地式扣件钢管脚手架计算

50m高双排落地式扣件式钢管脚手架计算实例与问题中天建设集团有限公司武汉分公司1、前言国家行业标准《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001,以下简称新规范）已正式颁发，并要求自 2001年6月1 日起实施。

该规范对扣件式钢管脚手架的荷载、设计计算及构造要求作了统一而明确的规定，与过去一些规定和做法相比较，有不少改进与提高，脚手架的安全性与稳定性有更可靠的保证。

本文根据新规范的规定，在外挂密目安全网情况下，对常用的50m 高双排落地式扣件式钢管脚手架为实例作计算。

根据以往计算，纵、横向水平杆等受弯构件© 48 X3.5钢管的强度、挠度及连接扣件的抗滑承载力等，一般都能满足要求，故本计算予以简略。

2、脚手架搭设参数用钢管© 48 X3.5搭设建筑物高度为50m扣件式落地双排脚手架：立杆横距 l b=1.05m ，纵距 l a=1.2m ，步距 h=1.8m ；每 2 步铺一层竹笆板；施工作业层按二层计，每层施工活载为3KN/M 2；里立杆离外墙面0.4m ；小横杆二端外挑：里侧 0.3m ，外侧 0.15m ；距地面 200mm 设纵、横扫地杆；剪刀撑应在外侧立面整个长度和高度上连续设置；横向斜撑除拐角处应设置外，中间应每隔 6 跨设置一道；外立杆里侧满挂密目安全网、封闭施工；作业层栏杆设二层，上栏杆上皮高 1.2m ，中栏杆居中，挡脚板高0.18m 。

连墙杆根据计算要求设置。

3、永久荷载取值：3.1 脚手架结构自重（包括立杆、纵横向水平杆，剪刀撑，横向斜撑和扣件）查新规范附表 A-1 ，得N GIK=50 X0.1161=5.805KN3.2 构、配件自重，包括：（1 ）竹笆板，按二步设一层计，50m 高共14 层，单位荷重按0.10KN/M 2计；N G2K-1 = （14 X1.2 X1.05 X0.10 ）/2=0.882KN（ 2）栏杆挡脚板（挡脚板仅设三层），查表 4.2.1-2N G2K-2 =3 X0.14 X1.2+11 X2 X1.2 X0.0384=1.518KN（3）密目安全网（自重按 0.01KN/M 2计）N G2K-3 =50 X1.2 X O.O仁0.60KN3.3 永久荷载共计N GK=5.805+0.882+1.518+0.60=8.805KN4、可变荷载4.1 施工荷载（施工作业层按二层，每层 3KN/M 2计）N QK=（3 X2 X1.2 X1.05 ）/2=3.78 KN/M 24.2 水平风载（标准值）W K=0.7 a z □ s W o KN/M 2式中：a z —风压高度变化系数，按大城市近郊计，查《建筑结构荷载规范》（GBJ9-87 ）表 6.2.1 H=20m 为 1.25 ; H=30m 为 1.42 ;H=50m 为 1.67 ；a S—风载体型系数，据新规范表4.2.4，全圭寸闭脚手架，背靠开洞墙a S=1.3 © , ©为脚手架挡风系数；当步距为1.8m ,纵距为1.2m , 查新规范表A-3，对敞开式脚手架，© =0.099 ;W o—基本风压，上海为 0.55KN/M 2;必须指出，上述脚手架挡风系数是按未挂密目安全网敞开式时的计算值，但据《建筑施工安全检查标准》（ JGJ59-99 ）规定，在脚手架外立杆里侧，必须满挂密目安全网以保证安全，故挡风系数必须另算。

扣件式钢管脚手架材料用量计算在建筑行业中，脚手架是必不可少的施工工具。

其中，扣件式钢管脚手架因其具有结构简单、拆装方便、重量轻、强度高等优点，被广泛应用于各类建筑物的施工。

为了更好地利用扣件式钢管脚手架，本文将对其材料用量进行计算。

一、扣件式钢管脚手架的组成扣件式钢管脚手架主要由钢管和扣件组成。

其中，钢管是脚手架的主体结构，扣件则是连接钢管的重要部件。

根据施工需要，扣件式钢管脚手架可分为单排、双排和满堂脚手架。

二、扣件式钢管脚手架的材料用量计算1、确定脚手架的搭设方案首先需要根据施工要求确定脚手架的搭设方案。

不同的搭设方案所需的材料用量也不同。

例如，单排脚手架所需的材料较少，而双排和满堂脚手架所需的材料较多。

2、计算钢管的用量钢管的用量可根据以下公式计算：每米钢管长度需要的钢管数量 = (总长度/每米长度) × (1+损耗率)其中，总长度是指脚手架搭设所需的总长度，每米长度是指单根钢管的长度，损耗率可根据实际施工情况进行估算。

3、计算扣件的用量扣件的用量可根据以下公式计算：每米钢管所需扣件数量 = (总长度/每米长度) × (1+损耗率) ×(每个扣件所需钢管数量)其中，每个扣件所需钢管数量可根据实际情况进行估算。

4、其他材料的用量计算除了钢管和扣件外，脚手架还需要其他一些材料，如跳板、安全网等。

这些材料的用量也需要根据实际施工需要进行计算。

三、总结扣件式钢管脚手架的材料用量计算是合理利用材料的必要步骤。

通过本文的介绍，相信读者已经对扣件式钢管脚手架的材料用量计算有了基本的了解。

在实际施工过程中，应根据具体情况进行计算，以确保材料的合理利用。

扣件式钢管脚手架力学计算一、概述扣件式钢管脚手架是一种广泛应用于建筑行业的临时支撑结构，其具有搭建方便、拆卸灵活、调整高度方便等优点。

为了确保扣件式钢管脚手架在施工过程中的安全性和稳定性，进行力学计算是非常必要的。

本文将介绍扣件式钢管脚手架的力学计算方法，旨在为相关技术人员提供参考。

敞开式双排扣件式钢管脚手架（落地式）设计计算1、钢管选用外径①48mm 3.5mm的高频焊接钢管。

其质量应符合现行国家标准《碳素结构钢》（GB/T7O0中的Q235-A级钢的规定。

有严重锈蚀、弯曲、压偏、损伤和裂纹者均不得使用。

钢管的长度应符合安全技术规范要求，横向水平杆不大于 2.200m,其它不大于6.500m。

每根钢管的最大质量不大于25kg。

按钢管在脚手架上所处的部位和所起的作用，可分为：立杆、大横杆、小横杆、栏杆、剪刀撑、斜撑、抛撑。

2、扣件扣件式钢管脚手架所用可锻铸铁制作的扣件，其材质应符合现行国家标准《钢管脚手架扣件》（GB15831的规定，注意脚手架所采用的扣件，在螺旋拧紧扭力矩达65N- M不得发生破坏。

扣件有三种类型：直角扣件、旋转扣件、对接扣件。

3、连墙件建筑施工用脚手架的安全度，特别是外脚手架的安全度，很大程度取决于脚手架与建筑结构连接的牢固程度。

本工程连墙杆采用刚性连接，连接杆采用①48 钢管。

4、其他A. 木板：木板分踢脚板与垫铺板。

在每步1.2m 高处做一道扶手，25-30mm高设一道踢脚板，在施工层及施工层上、下两层满铺木板，并采用20 号铁丝与大横杆绑扎牢固。

B. 安全密目网、平网：使用政府安全部门推荐使用的2000目合格安全网。

脚手架的外表面满挂安全网，以防材料掉下伤人和高空操作人员坠落。

5、设计计算⑴脚手架工程材料的有关力学参数钢管截面特性⑵荷载标准值取定作用于脚手架上的荷载主要是脚手架结构自重、脚手板和安全网等构配件自重、施工荷载、风荷载。

1.永久荷载(恒载)①每米立杆承受的结构自重：g1k=0.1248KN/M②木脚手板自重：g2k=0.18KN/M2③脚手架上吊挂的安全网等防护设施，重量很轻，可忽略不计。

2.可变荷载(活载)①施工荷载：按结构脚手架取用q1k=3KN/M2②水平风荷载3 k=0.7 卩z 卩S3。

=0.7 X 1.6 X 1.3 X 0.089 X 0.2=0.026 KN/M2卩z---风压高度变化系数，取1.6卩s—-脚手架风荷载体型系数，取1.3 X 0.0893.--基本风压(KN/M2，思茅地区取0.2 KN/M2⑶荷载效应组合⑷落地式钢管脚手架设计计算1横向水平杆承载力计算(按简支梁计算)跨长I = 1.05mMGK---脚手板自重产生的弯距，MQk---施工荷载标准值产生的弯距M=1.2MGk+1.4MQk=1.2 X 1/8 X 0.1 X 1.052+1.4 X 1/8 X 3X 1.052=0.60KN.M6 =M/w=0.6 X 106/5.08 X 103 =118< 6 ]=205N/mm2•••符合要求2纵向水平杆承载力计算(按三跨连续梁计算)跨长I = 1.5mM=1.2MGk+1.4 MQk=1.X 0.08 X 0.1 X 1.52+1.4 X 0.08 X 3X 1.52=0.78KN.M6 =M/w=0.78X 106/5.08 X 103 =154<[ 6 ]=205N/mm2•••符合要求由于荷载较小，纵、横向水平杆变形均不作验算。

脚手架计算书一、落地脚手架计算书钢管脚手架的计算参照《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2011)、《建筑地基基础设计规范》(GB 50007-2011)、《建筑结构荷载规范》(GB 50009-2012)、《钢结构设计规范》(GB 50017-2003)等规范。

一、参数信息:钢管强度为205.0 N/mm 2，钢管强度折减系数取0.90。

双排脚手架，搭设高度24.0米，立杆采用单立管。

立杆的纵距1.50米，立杆的横距0.80米，内排架距离结构0.30米，立杆的步距1.80米。

钢管类型为φ48×3.5，连墙件采用2步3跨，竖向间距3.60米，水平间距4.50米。

施工活荷载为3.0kN/m 2，同时考虑1层施工。

脚手板采用木板，荷载为0.35kN/m 2，按照铺设4层计算。

栏杆采用竹串片，荷载为0.17kN/m，安全网荷载取0.0100kN/m 2。

脚手板下小横杆在大横杆上面，且主结点间增加两根小横杆。

基本风压0.40kN/m 2，高度变化系数1.3900，体型系数1.2480。

地基承载力标准值170kN/m 2，基础底面扩展面积0.250m2，地基承载力调整系数1.00。

钢管惯性矩计算采用 I=π(D 4-d4)/64，抵抗距计算采用 W=π(D4-d4)/32D。

一、小横杆的计算:小横杆按照简支梁进行强度和挠度计算，小横杆在大横杆的上面。

按照小横杆上面的脚手板和活荷载作为均布荷载计算小横杆的最大弯矩和变形。

1.均布荷载值计算小横杆的自重标准值 P1=0.038kN/m脚手板的荷载标准值 P2=0.350×1.500/3=0.175kN/m活荷载标准值Q=3.000×1.500/3=1.500kN/m荷载的计算值q=1.2×0.038+1.2×0.175+1.4×1.500=2.356kN/m小横杆计算简图2.抗弯强度计算最大弯矩考虑为简支梁均布荷载作用下的弯矩计算公式如下:M=2.356×0.8002/8=0.188kN.mσ=0.188×106/5077.8=37.120N/mm2小横杆的计算强度小于184.5N/mm 2,满足要求!3.挠度计算最大挠度考虑为简支梁均布荷载作用下的挠度计算公式如下:荷载标准值 q=0.038+0.175+1.500=1.713kN/m 简支梁均布荷载作用下的最大挠度V=5.0×1.713×800.04/(384×2.06×105×121867.0)=0.364mm小横杆的最大挠度小于800.0/150与10mm,满足要求!二、大横杆的计算:大横杆按照三跨连续梁进行强度和挠度计算，小横杆在大横杆的上面。

扣件式脚手架计算书一、计算依据1、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-20112、《建筑地基基础设计规范》GB50007-20113、《建筑结构荷载规范》GB50009-20124、《钢结构设计规范》GB50017-20035、《混凝土结构设计规范》GB50010-20106、《建筑施工手册》第五版二、脚手架总参数（图1）落地式脚手架立面图（图2）落地式脚手架剖面图三、横向水平杆验算横向水平杆内力及挠度按简支梁验算，支座反力按有悬挑的简支梁计算。

承载能力极限状态q=1.2×(g+g K1×l a/(n+1))+1.4×Q K×l a/(n+1)=1.2×(0.033+0.35×1.5/(2+1))+1.4×3×1.5/(2+1)=2.35 kN/m正常使用极限状态q K=g+g K1×l a/(n+1)+Q K×l a/(n+1)=0.033+0.35×1.5/(2+1)+3×1.5/(2+1)=1.708kN/m1、抗弯验算计算简图如下：（图3）承载能力极限状态受力简图（图4）弯矩图M max=0.225kN·mσ=M max/W=0.225×106/4490=50.086N/mm2≤[f]=205N/mm2满足要求2、挠度验算计算简图如下：（图5）正常使用极限状态受力简图（图6）挠度图νmax=0.613mm≤[ν]＝min[l b/150，10]=6mm满足要求3、支座反力计算承载能力极限状态V=1.439kN正常使用极限状态V K=1.046kN四、纵向水平杆验算根据规范要求，纵向水平杆按三跨连续梁计算，且选择最不利的活荷载布置。

由上节可知F=V,F K=V Kq=1.2×0.033=0.04kN/mq K=g=0.033kN/m1、抗弯验算F qk=0.5Q K L a/(n+1)l b(1+a1/l b)2=0.5×3×1.5/(2+1)×0.9×(1+0.15/0.9)2=0.919kN/mF q=1.4 0.5Q K L a/(n+1)l b(1+a1/l b)2=1.4×0.5×3×1.5/(2+1)×0.9×(1+0.15/0.9)2=1.286kN/m 简图如下：（图7）承载能力极限状态受力简图（图8）弯矩图M max=0.67kN·mσ=M max/W=0.67×106/4490=149.328N/mm2≤[f]=205N/mm2满足要求2、挠度验算（图9）正常使用极限状态受力简图（图10）挠度图νmax＝4.231mm≤[ν]＝min[l a/150，10]=10mm满足要求3、支座反力计算承载能力极限状态：Vmax=5.111kN·m五、扣件抗滑承载力验算扣件抗滑承载力验算：R=V max=5.111kN≤R c=8kN满足要求六、立杆稳定验算脚手板理论铺设层数y=min{H/[(x+1)h],y∈Z}=31、立杆承受的结构自重标准值N G1kN G1K=Hg k+y(l b+a1)ng/2+0.0146n/2=12×0.13+3×(0.9+0.15)×2×0.033/2+0.0146×2/2=1.679kN2、构配件自重标准值N G2k1Z=min(y,m)=2N G2K=Z(L b+a1)l a g k1/2+zg k2l a+l a Hg k3=2×(0.9+0.15)×1.5×0.35/2+2×0.17×1.5+1.5×12×0.01=1.2 41kN3、施工活荷载标准值∑N QK=(n jg Q kj+n zx Q kx)(l b+a1)l a/2=(1×3+0×2)×(0.9+0.15)×1.5/2=2.363kN4、风荷载统计立杆稳定组合风荷载时：取距架体底部高的风荷载高度变化系数μz=0.65连墙件验算风荷载产生的连墙件轴向力设计值计算时：取最高处连墙件位置处的风荷载高度变化系数μz=0.65风荷载标准值：ωk=μzμsω0=0.65×1.271×0.3=0.248kN/m2风荷载产生的弯矩标准值：M wk=ωk l a h2/10=0.248×1.5×1.82/10=0.12kN·m风荷载产生的弯矩设计值：M w=0.9⨯1.4M wk=0.9×1.4×0.12=0.152kN·m立杆荷载组合：不组合风荷载：N=1.2(N G1K+N G2K)+1.4∑N QK=1.2×(1.679+1.241)+1.4×2.363=6.812kN组合风荷载：N=1.2(N G1K+N G2K)+0.9⨯1.4∑N QK=1.2×(1.679+1.241)+0.9×1.4×2.363=6.482kN长细比验算：l0=kμh=1.155×1.5×1.8=3.119mλ=l0/i=3.119×1000/15.9=196.132≤[λ]=210满足要求根据λ值查规范JGJ130-2011附录A.O.6得到ϕ=0.188则立杆稳定的验算式为：不组合风荷载：N/ϕA=6.812×1000/(0.188×424)=85.583N/mm2≤f=205N/mm2满足要求组合风荷载：N/ϕA+M W/W=6.482×1000/(0.188×424)+0.152×106/4490=115.23N/mm2≤f=205N/mm2满足要求七、允许搭设高度验算不组合风荷载：[H]=[ϕAf-(1.2N G2K+1.4∑N QK)]/1.2g k=(0.188×424×205-(1.2×1.241×1000+1.4×2.363×1000))/(1.2×0.13×1000)=73.853m组合风荷载：[H]={ϕAf-[1.2N G2K+0.9⨯1.4（∑N QK+M wk/W)]}/1.2g k=(0.188×424×205-(1.2×1.241×1000+0.9×1.4×(2.363×1000+0.12×106/449 0)))/(1.2×0.13×1000)=75.756mH=12m≤[H]=73.853m满足要求八、连墙件承载力验算计算连墙件的计算长度：a0=a=0.3×1000=300mm,λ=a0/i=300/15.9=18.868≤[λ]=210根据λ值查规范JGJ130-2011附录A.O.6得到ϕ=0.949风荷载作用在一个连墙件处的面积A w=2×h×3×l a=2×1.8×3×1.5=16.2m2风荷载标准值：ωk=μzμsω0=0.65×1.271×0.3=0.248kN风荷载产生的连墙件轴向力设计值：N lw=1.4ωk A w=1.4×0.248×16.2=5.621kN连墙件的轴向力设计值：N l=N lw+N0=5.621+3=8.621kN其中N0由JGJ130-2011第5.2.12条进行取值。

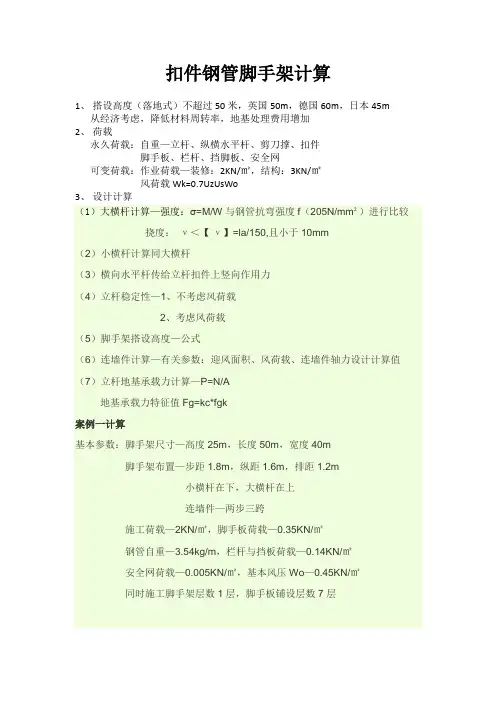

扣件钢管脚手架计算1、搭设高度（落地式）不超过50米，英国50m，德国60m，日本45m从经济考虑，降低材料周转率，地基处理费用增加2、荷载永久荷载：自重—立杆、纵横水平杆、剪刀撑、扣件脚手板、栏杆、挡脚板、安全网可变荷载：作业荷载—装修：2KN/㎡，结构：3KN/㎡风荷载Wk=0.7UzUsWo3、设计计算（1）大横杆计算—强度：σ=M/W与钢管抗弯强度f（205N/mm²）进行比较挠度：ν＜【ν】=la/150,且小于10mm（2）小横杆计算同大横杆（3）横向水平杆传给立杆扣件上竖向作用力（4）立杆稳定性—1、不考虑风荷载2、考虑风荷载（5）脚手架搭设高度—公式（6）连墙件计算—有关参数：迎风面积、风荷载、连墙件轴力设计计算值（7）立杆地基承载力计算—P=N/A地基承载力特征值Fg=kc*fgk案例一计算基本参数：脚手架尺寸—高度25m，长度50m，宽度40m脚手架布置—步距1.8m，纵距1.6m，排距1.2m小横杆在下，大横杆在上连墙件—两步三跨施工荷载—2KN/㎡，脚手板荷载—0.35KN/㎡钢管自重—3.54kg/m，栏杆与挡板荷载—0.14KN/㎡安全网荷载—0.005KN/㎡，基本风压Wo—0.45KN/㎡同时施工脚手架层数1层，脚手板铺设层数7层钢管参数：48*3.2mm惯性矩—I=11.36cm4，截面模量—W=4.732cm3，截面积A=4.504cm2 回转半径—i=1.588cm，弹性模量—E=2.06*105N/mm2Q235钢抗拉、抗压、抗弯强度设计值f=205N/mm2地质情况地质土质为碎石，承载力标准值fgk=0.4N/mm2,立杆垫板面积A=0.08m2。

落地式脚手架计算1、荷载计算：取钢管38.4N,扣件15N/个,脚手板350N/㎡,按20搭设高度计算(搭设12步),按装修施工时两步架同时作业,施工荷载2KN/㎡,恒载分项系数1.2,活载取1.4,取纵向1.5M 为一个计算单元。

（1）一步架（1.8M）脚手架荷载标准值:立杆:1.8*38.4=69.12N水平杆:1.5*38.4*2=115.2N扣件:15*4=60N木脚手板:1.5*1*350=525N安全网:1.8*1.5*3=8.1N剪刀撑等:100N合计:877.42N(2)一步施工荷载标准值:5*1*2000*2=6000N(3)每根立杆所承受的荷载(搭设12步架)P=1/2(877.42*12*1.2)+6000*1.4=14.72KN2、水平杆计算（按三步边梁）：脚手板：350N施工荷载：2000N挠度计算： q1=350+2000=2350N/m弯距计算：q=0.5*(350*1.2+2000*1.4)*1.5=2415N/m（1）抗弯强度计算：M=0.175qL2=0.175*2.415*1.52=0.85KN/mΣ=M/W=0.85*106/5080=167N/㎜2∠f=205N/㎜2 满足要求。

（2）挠度验算γ=1.146q1L3/100EI=1.146*2.35*103*1500*103/100*206*103*1.219*105=4.04*109/2.51*1012=1.61*10-3㎜∠[γ]=1500/150=10㎜满足要求。

（3）扣件抗滑移计算:R=2.15q=5.19KN∠[R]=8.5KN(4)立杆计算：按不组合风载形式计算：风载由附墙边件承受。

N/ØA≤fcN=14.72KNL1=1.85*1.8=3.33Mλ= L1/I=3330/15.8=211查表：Ø=0.163 A=48.9㎜2得:14.72*103/0.163*48.9=184N/㎜2∠fc=205 N/㎜2 满足要求。

落地式扣件钢管脚手架计算书钢管脚手架的计算参照《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2011）。

计算参数:双排脚手架，搭设高度28.1米，立杆采用单立管。

立杆的纵距1.20米，立杆的横距0.90米，内排架距离结构0.30米，立杆的步距1.50米。

钢管类型为48×3.0，连墙件采用2步2跨，竖向间距3.00米，水平间距2.40米。

施工活荷载为3.0kN/m2，同时考虑2层施工。

脚手板采用木板，荷载为0.35kN/m2，按照铺设2层计算。

栏杆采用木板，荷载为0.17kN/m，安全网荷载取0.0100kN/m2。

脚手板下小横杆在大横杆上面，且主结点间增加一根小横杆。

基本风压0.30kN/m2，高度变化系数1.4200，体型系数1.1300。

地基承载力标准值300kN/m2，基础底面扩展面积0.250m2，地基承载力调整系数0.40。

一、小横杆的计算:小横杆按照简支梁进行强度和挠度计算，小横杆在大横杆的上面。

按照小横杆上面的脚手板和活荷载作为均布荷载计算小横杆的最大弯矩和变形。

1.均布荷载值计算小横杆的自重标准值 P1=0.038kN/m脚手板的荷载标准值 P2=0.350×1.200/2=0.210kN/m活荷载标准值 Q=3.000×1.200/2=1.800kN/m荷载的计算值 q=1.2×0.038+1.2×0.210+1.4×1.800=2.818kN/m小横杆计算简图2.抗弯强度计算最大弯矩考虑为简支梁均布荷载作用下的弯矩计算公式如下:M=2.818×0.9002/8=0.285kN.m=0.285×106/4491.0=63.534N/mm2小横杆的计算强度小于205.0N/mm2,满足要求!3.挠度计算最大挠度考虑为简支梁均布荷载作用下的挠度计算公式如下:荷载标准值q=0.038+0.210+1.800=2.048kN/m简支梁均布荷载作用下的最大挠度V=5.0×2.048×900.04/(384×2.06×105×107780.0)=0.788mm小横杆的最大挠度小于900.0/150与10mm,满足要求!二、大横杆的计算:大横杆按照三跨连续梁进行强度和挠度计算，小横杆在大横杆的上面。

落地式扣件钢管脚手架计算书（范本）依据规范:《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011《建筑结构荷载规范》GB50009-2012《钢结构设计规范》GB50017-2003《建筑地基基础设计规范》GB50007-2011更多建筑工程技术资料请加群（303362541）计算参数:钢管强度为205.0 N/mm2，钢管强度折减系数取1.00。

双排脚手架，搭设高度20.0米，立杆采用单立管。

立杆的纵距1.20米，立杆的横距1.05米，内排架距离结构0.30米，立杆的步距1.20米。

钢管类型为φ48.3×3.6，连墙件采用2步2跨，竖向间距2.40米，水平间距2.40米。

施工活荷载为3.0kN/m2，同时考虑2层施工。

脚手板采用竹串片，荷载为0.35kN/m2，按照铺设4层计算。

栏杆采用竹串片，荷载为0.17kN/m，安全网荷载取0.0100kN/m2。

脚手板下大横杆在小横杆上面，且主结点间增加一根大横杆。

基本风压0.30kN/m2，高度变化系数1.0000，体型系数0.6000。

地基承载力标准值170kN/m2，基础底面扩展面积0.250m2，地基承载力调整系数0.40。

钢管惯性矩计算采用 I=π(D4-d4)/64，抵抗距计算采用 W=π(D4-d4)/32D。

一、大横杆的计算:大横杆按照三跨连续梁进行强度和挠度计算，大横杆在小横杆的上面。

按照大横杆上面的脚手板和活荷载作为均布荷载计算大横杆的最大弯矩和变形。

1.均布荷载值计算大横杆的自重标准值 P1=0.040kN/m脚手板的荷载标准值 P2=0.350×1.050/2=0.184kN/m活荷载标准值Q=3.000×1.050/2=1.575kN/m静荷载的计算值 q1=1.2×0.040+1.2×0.184=0.268kN/m活荷载的计算值 q2=1.4×1.575=2.205kN/m大横杆计算荷载组合简图(跨中最大弯矩和跨中最大挠度)大横杆计算荷载组合简图(支座最大弯矩)2.抗弯强度计算最大弯矩考虑为三跨连续梁均布荷载作用下的弯矩跨中最大弯矩计算公式如下:跨中最大弯矩为M1=(0.08×0.268+0.10×2.205)×1.2002=0.348kN.m支座最大弯矩计算公式如下:支座最大弯矩为M2=-(0.10×0.268+0.117×2.205)×1.2002=-0.410kN.m我们选择支座弯矩和跨中弯矩的最大值进行强度验算：σ=0.410×106/5260.0=77.968N/mm2大横杆的计算强度小于205.0N/mm2,满足要求!3.挠度计算最大挠度考虑为三跨连续梁均布荷载作用下的挠度计算公式如下:静荷载标准值 q1=0.040+0.184=0.223kN/m活荷载标准值 q2=1.575kN/m三跨连续梁均布荷载作用下的最大挠度V=(0.677×0.223+0.990×1.575)×1200.04/(100×2.06×105×127100.0)=1.355mm 大横杆的最大挠度小于1200.0/150与10mm,满足要求!二、小横杆的计算:小横杆按照简支梁进行强度和挠度计算，大横杆在小横杆的上面。

落地扣件式脚手架专项方案（含计算书）第一章编制依据及工程概况第一节编制依据1施工组织设计《某项目工程施工组织设计》2计算软件及版本广联达施工安全设施计算软件20153工程图纸4施工规范及规程5其他《建筑施工手册》第五版。

第二节工程概况第二章施工准备第一节技术准备1方案选择本工程考虑到施工工期、质量、安全和合同要求，故在选择方案时，应充分考虑以下几点：(1)架体的结构设计，力求做到结构要安全可靠，造价经济合理。

(2)在规定的条件下和规定的使用期限内，能够充分满足预期的安全性和耐久性。

(3)选用材料时，力求做到常见通用、可周转利用，便于保养维修。

(4)结构选型时，力求做到受力明确，构造措施到位，升降搭拆方便，便于检查验收。

结合以上脚手架设计原则，充分结合本工程的实际情况，综合考虑了以往的施工经验，并经多方研究讨论，为了在主楼的北侧创造出做防水、回填等的工作面，本工程采用落地脚手架施工方案。

2技术准备(1)熟悉图纸、组织设计交底工作，学习有关规范、规程。

(2)进行脚手架工程相关技术资料收集、整理和学习。

(3)学习和讨论关键部位的施工方法和注意事项。

(4)确定施工方案、施工方法、搭设工艺。

第二节材料准备1材料要求1.1钢管钢材强度等级Q235-A,钢管表面应平直光滑，不应有裂纹、分层、压痕、划道和硬弯，钢管必须涂有防锈漆并严禁打孔。

外径和壁厚偏差不得大于0∙5mm;钢管两端应平整，偏差不得大于1.7mm。

新用的钢管要有出厂合格证。

脚手架施工前必须将入场钢管取样，送有相关国家资质的试验单位，进行钢管抗弯、抗拉等力学试验，试验结果满足设计要求后，方可在施工中使用。

1.2扣件本工程钢管脚手架的搭设使用可锻铸造扣件，应符合建设部《钢管脚手扣件标准》JGJ22-85的要求，由有扣件生产许可证的生产厂家提供，不得有裂纹、气孔、缩松、砂眼等锻造缺陷，扣件的规格应与钢管相匹配，贴和面应平整，活动部位灵活，夹紧钢管时开口处最小距离不小于5mm o钢管螺栓拧紧力矩达65N.m时不得破坏。

扣件式钢管脚手架（落地式单、双排脚手架及模板支架）一、材料选用及构造要求1、钢管：ф48×3.5钢管，材质要求（含连墙件要求）Q235-A。

构造要求：双排脚手架横向水平杆最大长度2200mm，其他杆件6500mm。

进场检查：新管检查：进场出具质量合格证及质量检验报告；表面平直光滑，不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道，必须涂刷防锈漆。

旧管检查：锈蚀检查每年一次，现场抽取锈蚀严重的钢管三根，检查要求外表面锈蚀深度≤0.5mm,超标禁止使用。

新旧钢管上严禁打孔。

2、扣件：采用可锻铸铁制作，要求螺栓拧紧扭力矩达65N·M时不得破坏。

扣件使用前检查：是否有裂缝、变形，出现滑丝的螺栓必须更换。

新旧扣件均应进行防锈处理。

3、脚手板与立杆底座：脚手板采用钢跳板，尺寸3m×300mm，材质要求Q235-A。

立杆底座采用螺旋底脚，底座要求可承受40KN压力。

4、构造要求纵向水平杆设置在立杆内侧，长度贯穿纵向3跨以上，宜采用对接扣件连接，可搭接。

搭接相邻接头应相互错开至少500mm且不宜设置在同步或同跨内。

接头位置宜靠近主节点位置（立杆与纵横向水平杆三杆紧靠的扣接点），距离应不大于l a/3。

l a为立杆纵距。

采用搭接连接时，搭接长度应不小于1m，等间距设3个旋转扣件固定，外侧扣件距离架管端头为100mm，扣件间距不小于400mm。

脚手板可采取搭接或对接，搭接长度不小于200mm,搭接的钢跳板探出长度不小于100mm。

对接脚手板下部横向托管间距不大于300mm,对接的钢跳板探出长度为130～150mm。

作业层必须满铺脚手板，端部脚手板探出长度不应大于150mm。

扫地杆设置：必须设置双向扫地杆，横向扫地杆在下，纵向扫地杆距离底座不大于200mm，当立杆基础标高不一致时，高差不得大于1m，应将高处扫地杆向低处延长两跨与立杆固定。

高处扫地杆距离基础标高变化位置不应小于500mm，脚手架底层步距不应大于2m。

扣件式钢管脚手架力学计算在建筑施工领域，扣件式钢管脚手架是一种被广泛应用的临时性支撑结构。

为了确保施工过程中的安全与稳定，对其进行准确的力学计算至关重要。

扣件式钢管脚手架的组成部分包括立杆、横杆、斜杆、扣件等。

在进行力学计算时，我们需要考虑多种荷载，如恒载（脚手架自身的重量）、活载（施工人员、材料等的重量）以及风荷载等。

首先，让我们来计算恒载。

恒载包括钢管的自重、扣件的自重以及脚手板等构配件的自重。

钢管的单位长度重量可以通过查阅相关资料获取，扣件的重量通常也有标准值。

对于脚手板，需要根据其材质和规格来确定自重。

活载的计算则相对复杂一些。

要考虑施工人员的重量、工具设备的重量以及可能堆放的材料重量。

一般来说，会根据不同的施工工况和规定的荷载标准值来进行计算。

风荷载是另一个重要的因素。

风荷载的大小取决于当地的基本风压、脚手架的受风面积以及风荷载体型系数等。

基本风压可以从气象资料中获取，受风面积则需要根据脚手架的搭设尺寸来计算，风荷载体型系数则与脚手架的封闭情况等有关。

接下来，我们要对脚手架的立杆进行稳定性计算。

这是确保脚手架整体稳定的关键。

计算时，要考虑立杆的受压承载力。

立杆的计算长度需要根据脚手架的搭设方式来确定，一般有两种计算方法：一种是按照步距和立杆间距计算，另一种是按照悬臂长度计算。

在计算立杆的稳定性时，需要用到抗压强度设计值。

这个值是根据钢材的材质和强度等级确定的。

同时，还要考虑计算长度系数，它与脚手架的连接方式和约束条件有关。

横杆的受力计算也不能忽视。

横杆主要承受来自脚手板传来的荷载，需要计算其抗弯强度和挠度。

横杆的跨度一般根据立杆间距确定，计算时要考虑荷载的分布情况。

除了立杆和横杆，斜杆的作用也非常重要。

斜杆主要用来增强脚手架的稳定性，抵抗水平荷载。

斜杆的内力计算需要根据其布置方式和所承受的水平力来确定。

扣件的抗滑力计算同样关键。

扣件在连接钢管时，需要承受一定的摩擦力，以保证连接的可靠性。

落地式扣件钢管脚手架计算书计算的脚手架为双排脚手架，搭设高度为23.4米，立杆采用车立管。

搭设尺寸为：立杆的纵距1.8m，立杆的横距为1.05m，立杆的步距1.8m，采用的钢管类型为Ф48×3.5；连墙件采用2步3跨，竖向间距3.6m，水平间距5.4m，施工均布荷载为2.0KN/m2,同时施工2层，脚手板共铺设12F。

一、大横杆的计算：大横杆按照三跨连续梁进行强度和挠度计算，大横杆在小横杆的上面。

1、均布荷载值计算大横杆的自重标准值：P1=0.038KN/m脚手板的荷载标准值：P2=0.35×1.05/3=0.122KN/m活荷载标准值：Q=2.000×1.050/3=0.700KN/m静荷载标准值：q=1.2×0.038+1.2×0.122=0.193KN/m1=1.4×0.4=0.98KN/mQ22、强度计算最大弯矩考虑为三跨连续梁均布荷载作用下的弯矩：=(0.08×0.193＋0.10×0.98)×1.8002=0.368KN.M 跨中最大弯矩为：M1=10.1×0.193＋0.117×0.987×1.8008=0.434KN.M 支座最大弯矩为：M2我们选择支座弯矩和跨中弯矩的最大值进行强度验算：=0.434×106/5080.0=85.444N/㎜2大横杆的计算强度小于205.0N/㎜2,,所以满足要求。

3、挠度计算：最大挠度考虑为三跨连续梁均布荷载作用大挠度：=0.038＋0.122=0.16KN/m静荷载标准值：q1=0.7KN/m活荷载标准值：q2三跨连续梁均布荷载作用下的最大挠度：V=（0.677×0.161＋0.990×0.7）×1800.04/(100×2.06×105×121900)=3.352㎜大横杆的最大挠度小于1800/150与10㎜。

落地式钢管脚手架计算随着建筑行业的不断发展和进步，落地式钢管脚手架在我们的生活中得到了广泛的应用。

它是一种用于搭建和支撑临时工作平台的设备，适用于各种建筑工程和维修项目。

在使用钢管脚手架的过程中，合理地计算和设计是非常重要的，以确保平台的稳定性和安全性。

本文将介绍落地式钢管脚手架的计算和设计原则，以及一些常见的计算方法。

首先，计算钢管脚手架的承载能力是非常关键的。

承载能力是指脚手架能够承受的最大负荷。

在进行承载能力的计算时，需要考虑以下几个因素：1. 材料的选择：脚手架主要由钢材制成，材料的强度对承载能力有直接影响。

通常情况下，可以参考国家相关标准或者厂家提供的强度参数。

2. 结构的稳定性：脚手架的稳定性是保证安全使用的基础。

在计算承载能力时，需要考虑整个结构的稳定性，包括撑杆、支撑杆、竖杆、横杆等的数量、长度和间距。

3. 地基的承载力：钢管脚手架直接承重到地基上，地基的承载力是承载能力计算的重要参数。

通常情况下，可以通过土壤测试或者参考相关地基承载力计算方法获取。

其次，在计算钢管脚手架的搭设高度和支撑间距时，也需要特别注意。

搭设高度和支撑间距是根据实际情况和相关标准来确定的，合理地设计和计算可以确保脚手架的稳定性和安全性。

1. 搭设高度：钢管脚手架的搭设高度应根据工作需求和相关标准进行确定。

通常情况下，每层高度不宜超过2米，每两层之间需要设置水平支撑杆。

2. 支撑间距：支撑间距是指竖杆和横杆之间的距离。

支撑间距的大小会影响脚手架的稳定性。

通常情况下，竖杆的支撑间距应小于或等于2米。

具体的支撑间距可以根据脚手架的高度和类型进行调整。

最后，在进行钢管脚手架的计算和设计时，还需要考虑一些其他因素，如施工环境、使用条件和安全标准等。

根据不同的工程需要，可能需要特殊的设计和计算方法。

落地脚手架理论计算（一）计算依据（1）《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）（2）《建筑结构荷载规范》（GB50009-2001）（二）脚手架的计算参数1、本工程落地脚手架计划搭设至地上七层，搭设高度H=20.3米，步距h=1.6米，立杆纵距la =1.50米，立杆横距lb=0.9米，连墙件为2步3跨设置，脚手板为50厚200～300mm宽条板，按同时铺设2排计算，作业层数n1=1。

2、脚手架选用Q235钢φ48×3.25mm钢管，截面面积A=489mm2，截面模量W=5.08×103mm3，回转半径i=15.8mm，抗压、抗弯强度设计值f=205N/mm2，基本风压值ω=0.5KN/m2。

3、荷载标准值（1）结构自重标准值：gk1=0.124KN/m（按双排脚手架取值）（2）竹脚手片自重标准值：gk2=0.35KN/㎡（3）施工均匀布活荷载：qk=2KN/㎡（主要为装饰用途脚手架）（4）风荷载标准值：ωk =0.7μz·μs·ω式中μz——风压高度变化系数，查《建筑结构荷载规范》为1.4。

μs——脚手架荷载体型系数，全封闭式为1.2。

ω——基本风压值，为0.5KN/㎡则ωk=0.7×1.40×1.2×0.5=0.588KN/㎡4、纵向水平杆、横向水平杆计算（1）横向水平杆计算脚手架搭设剖面图如下：立杆脚手板纵向水平杆横向水平杆按简支梁计算，计算简图如下：每纵距脚手片自重N G2K =g k2×la ×lb=0.25×1.50×0.9=0.338KN 每纵距施工荷载N GK =q k2×la ×lb=2×1.50×0.9=2.7KN M GK =N GK /3×lb/3=0.338/3×0.9/3=0.034KN ·m M qK =N GK /3×lb/3=2.7/3×0.9/3=0.27KN ·mM=1.2 M GK +1.4 M qK =1.2×0.034+1.4×0.27=0.419KN ·m =M/W=0.419×106/5.08×103=82.4＜f=205 KN/mm 2 横向水平杆抗弯强度满足要求。

脚手架、满堂架钢管、扣件用量计算在建筑施工中，脚手架和满堂架是常用的临时支撑结构，确保施工过程的安全和顺利进行。

而准确计算钢管和扣件的用量对于项目的成本控制、材料采购和施工安排都至关重要。

接下来，我们将详细探讨如何计算脚手架和满堂架钢管、扣件的用量。

一、脚手架钢管、扣件用量计算1、确定脚手架的类型和参数首先，需要明确所搭建的脚手架类型，是落地式、悬挑式还是附着式等。

同时，要确定脚手架的搭设高度、立杆间距、横杆步距、立杆横距等参数。

例如，假设我们搭建一个落地式双排脚手架，搭设高度为 20 米，立杆间距为 15 米，横杆步距为 18 米，立杆横距为 09 米。

2、计算立杆数量立杆的数量可以通过以下公式计算：立杆数量＝（脚手架周长 ÷立杆间距）×搭设高度假设脚手架的周长为 50 米，则立杆数量＝（50 ÷ 15）× 20 ＝66667 根，向上取整为 667 根。

3、计算横杆数量横杆包括大横杆（纵向水平杆）和小横杆（横向水平杆）。

大横杆数量＝（搭设高度 ÷横杆步距）×脚手架长度小横杆数量＝（立杆数量 × 2）×（横杆步距 ÷立杆间距）假设脚手架长度为 25 米，则大横杆数量＝（20 ÷ 18）× 25 ＝27778 根，向上取整为 278 根。

小横杆数量＝（667 × 2）×（18 ÷ 15）＝ 15972 根，向上取整为1598 根。

4、计算剪刀撑数量剪刀撑的设置需要根据规范要求，一般在外侧立面的两端各设置一道剪刀撑，并应由底至顶连续设置。

中间每隔一定距离设置一道。

假设每隔 6 米设置一道剪刀撑，剪刀撑与地面的夹角为 45°－60°。

则剪刀撑的数量＝（脚手架周长 ÷ 6）×（搭设高度 ÷剪刀撑间距）5、计算钢管总长度钢管总长度＝（立杆长度＋大横杆长度＋小横杆长度＋剪刀撑长度）×钢管重复使用系数立杆长度＝搭设高度＋ 2 × 05（底部垫板和顶部自由端长度）大横杆长度＝脚手架长度 × 2小横杆长度＝（立杆间距 × 2）×（脚手架长度 ÷立杆间距）剪刀撑长度＝（√2 × 剪刀撑长度计算高度）×剪刀撑数量假设钢管重复使用系数为 08，则钢管总长度可以计算得出。
