说明书1 前言

1.1序言

在电子工程，资源勘探，仪器仪表等相关应用中，频率计是工程技术人员必不可少的测量工具。频率测量也是电子测量技术中最基本最常见的测量之一。不少物理量的测量，如转速、振动频率等的测量都涉及到或可以转化为频率的测量。目前，市场上有各种多功能、高精度、高频率的数字频率计，但价格不菲。为适应实际工作的需要，本文在简述频率测量的基本原理和方法的基础上，提供一种基于FPGA的数字频率计的设计和实现过程，本方案不但切实可行，而且具有成本低廉、小巧轻便、便于携带等特点。

1.2 设计背景

在eda(电子设计自动化)在电子设计中起着越来越重要的作用的时候，我们进行EDA课程设计，以增强我们的动手和综合能力。我们选择了数字频率计设计这个课题，因为数字频率计的应用范围很广。数字频率计在测量其他物理量如转速、振动频率等方面也获得广泛应用。数字频率计的设计方法也有多种，如模拟数字方法，单片机设计，基于fpga用verilog设计方法。由于Verilog HDL设计有诸多优点，所以我们选择了Verilogs设计方法。

1.3 数字频率计分类

国际上数字频率计的分类很多。按功能分类，因计数式频率计的测量功能很多，用途很广。所以根据仪器具有的功能，电子计数器有通用和专用之分。 (1)通用型计数器：是一种具有多种测量功能、多种用途的万能计数器。它可测量频率、周期、多周期平均值、时间间隔、累加计数、计时等；若配上相应插件，就可测相位、电压、电流、功率、电阻等电量；配上适当的传感器，还可进行长度、重量、压力、温度、速度等非电量的测量。 (2)专用计数器：指专门用来测量某种单一功能的计数器。如频率计数器，只能专门用来测量高频和微波频率；时间计数器，是以测量时间为基础的计数器，其测时分辨力和准确度很高，可达ns

第 页 2 西华大学课程设计说明书

说明书数量级；特种计数器，它具有特种功能，如可逆计数器、予置计数器、差值计数器、倒数计数器等，用于工业和白控技术等方面。数字频率计按频段分类 (1)低速计数器：最高计数频率＜10MHz； (2)中速计数器：最高计数频率10—100MHz； (3)高速计数器：最高计数频率＞100MHz； (4)微波频率计数器：测频范围1—80GHz或更高。

1.4 设计目标和实施计划

目标：能测量输入信号的频率，频率范围为1HZ-999999HZ，波形可以是正弦波，三角波，方波和其他任何有固定频率的信号，信号的幅值0.5-5V。

利用Quartus 软件平台上建立计数器电路的顶层电路文件并完成编译和仿真。

利用protel画出整体系统的原理图。

实施计划：1）在quartus Ⅱ软件上利用verilog hdl设计出五个模块并完成各功能模块的编译仿真。

2）在软件中用原理图方式把各功能模块连接成一个整体系统，并对其进行编译和功能仿真。

3）整体系统仿真成功后，选择相应的芯片，对其分配引脚.

4）利用设计好的芯片，在protel中完成整体系统电路图的绘制。

第 页 3 西华大学课程设计说明书

说明书2 总体方案设计

2.1方案比较

方案一：它由一个测评控制信号发生器TESTCTL,一个有时钟使能的计数器，一个锁存器reg和一个译码器encode组成。

频率测量的基本原理是计算每秒钟内待测信号的脉冲个数。这就要求TESRCTL能产生一个1s脉宽的周期信号，并对频率计的每一个计数器CNT10的ENA使能端进行同步控制。当TETEN高电平时允许计数，并保持其所计的数。在停止计数期间，首先需要一个锁存信号LOAD的上跳沿将计数器在前1s的计数值锁存进锁存器REG中，并由外部的7段译码器译出并稳定显示。

图2.1 方案一测频法数字频率计框图 输出信号锁存器

测频计数模块 测频控制信号发生模块 被测频率信号 闸门信号 锁存信号

时钟信号 控制信号

清零信号 译 码 电 路

第 页 4 西华大学课程设计说明书

说明书方案二：本方案使用的是数字编译码集成电路和无线电收发模块，可显示呼叫床位的号码或房间号码。发送端发出信号后送入编码器，编码器输出特定的脉冲对发射机经行调制，由发射机向空间辐射无线电波。接收端在接收到信号后送由与编码器配套的解码器中，解码器将信号分别送到译码显示器去控制指示灯和声音集成电路去控制扬声器。系统总体构成包括编码发射部分、接收译码部分、译码显示部分、声音集成放大部分与电源部分共五个模块，系统组成框图如图2.2所示。

图2.2 等精度数字频率计框图

2.2 方案论证

上面两种方案都能够达到设计目的。都有其优点和缺点，下面进行论证。

方案一：测频法测量。就是用计数器计算1S内输入信号周期的个数。原理简单明了，用Verilog语言编写出来的系统精度很高，仿真时几乎没有误差。其实现电路也比较简单，仅用ＦＰＧＡ芯片加上外围电路，如晶振电路，复位电路，ＪＴＡＧ下载电路，电源电路等就可以实现系统数字频率计的功能！但如果要做成实物的话，在测量低频时频率的量化误差就会对测量精度产生严重影响，此时应该采用测周期法间接测量频率。

方案二：等精度频率计。此种方案能够保证计数器的工作时间恰好等于被测信号的 标准频率信号clk_sys

数据输出选择 清零信号 预置门控信号cl

被测频率clk_test 32b

32b 8b

第 页 5 西华大学课程设计说明书

说明书完整周期数，这保证了信号在任何频率条件下都能保持恒定精度。系统对信号进行计数后还需要运用单片机进行处理，才能得到其频率。本方案原理较第一方案要复杂一些，但是精度得到了保证。但系统的核心只有一部分能用VERILOG描述处来，数据的处理还得靠单片机来执行，所以系统整体电路较为复杂。做成实物之后的成本也会大幅上升。

2.3方案选择

由于我们我们第一次进行EDA设计，知识和经验都不丰富。第一种方案原理简单明了而且很容易实现，第二种方案原理较为复杂而且还要用到单片机，增加了设计难度，也不利于节约成本。所以，我们决定采用第一种方案即直接测频法数字频率计。

第 页 6 西华大学课程设计说明书

说明书3.单元模块电路设计

本节主要介绍系统各单元模块的具体功能、电路结构、工作原理、以及各个单元模块之间的联接关系；同时本节也会对相关电路中的参数计算、元器件选择、以及核心器件进行必要说明。

3.1各单元模块功能介绍及电路设计

本系统主要分为5个单元模块，它们分别是：分频器模块、测频控制信号发生器模块、24位锁存器模块、7段译码器模块、十进制计数器模块。各单元模块功能及相关电路的具体说明如下。

3.1.1分频器模块设计

1、分频器模块的具体功能

输入信号：CLK 实验平台上的2Hz时钟信号。

输出信号：CLKDIV2 输出1Hz标准信号。

逻辑功能：对输入信号进行二分频，提供测频控制信号发生器所需要的1Hz标准输入信号。

2、分频器模块的Verilog源代码

module div2(clk,clkdiv2);

input clk;

output clkdiv2;

reg clkdiv2;

always@(posedge clk)

clkdiv2<=~clkdiv2;

endmodule

3、分频器模块的RTL级原理图

„„

第 页 7 西华大学课程设计说明书

说明书图3.1 分频器模块RTL级原理图

3.1.2 测频控制信号发生器模块设计

1、具体功能

输入信号：CLKDIV2 1Hz标准输入信号。

输出信号：TSTEN 计数时能信号；

CLR-CNT 计数器清零信号； LOAD 锁存信号。

逻辑功能：产生1s脉宽的周期信号，并根据测频需要产生相应的计数器清零信号和锁存器锁存信号。

2、Verilog源代码

module testct1(clkdiv2,tsten,clr_cnt,load);

input clkdiv2;

output tsten,clr_cnt,load;

reg clr_cnt;

wire tsten,load;

reg div2clk;

always@(posedge clkdiv2)

div2clk<=~div2clk;

always@(clkdiv2 or div2clk)

begin

if(!clkdiv2 & !div2clk)

clr_cnt<=1;

else

clr_cnt<=0;

end

assign load=~div2clk;

assign tsten=div2clk;

endmodule

第 页 8 西华大学课程设计说明书

说明书2、RTL原理图

图3.2 测频控制信号发生器模块RTL级原理图

3.1.3 24位锁存器模块设计

1、具体功能

输入信号：LOAD锁存器锁存信号DIN0，DIN1，DIN2，DIN3，DIN4，DIN5，DIN6，DIN7， 8个十进制计数器输出的4位BCD码。

输出信号：DOUTL[27..0] 低7位输出显示的BCD码；

DOUTH[3..0] 最高位输出的BCD码。

逻辑功能：当LOAD信号上跳时，将输入的8位BCD码送到输出端，由于接收的是8个计数器的输出信号，因此输入信号是8个4位而不是1个32位。输出信号中低7位不需要译码，最高位又需要译码，所以采用两个信号分开输出。

2、Verilog源代码

modulereg2(load,din0,din1,din2,din3,din4,din5,dout0,dout1,dout2,dout3,dout4,dout5);

input load;

input[3:0]din0,din1,din2,din3,din4,din5;

output[3:0] dout0,dout1,dout2,dout3,dout4,dout5;

reg[3:0]dout0,dout1,dout2,dout3,dout4,dout5;

always@( load)

begin

dout5[3:0]<=din5[3:0];

合集下载

EDA实验报告

EDA实验报告

目 录

第一部分 实验开发系统概述及使用说明.............................................................. １

第一章 EDA实验系统 ....................................................................................... １

第二章 EDA/SOPC实验系统 ............................................................................ ７

第二部分 实验部分............................................................................................ １０

实验一 EDA工具基本操作与应用 ........................................................... １０

实验二 计数器设计..................................................................................... ２４

实验三 串入/并出移位寄存器实现 ........................................................... ２６

实验四 四人抢答器设计............................................................................. ２８

实验五 序列检测器设计............................................................................. ２９

数字频率计——EDA课程设计说明

数字频率计——EDA课程设计说明

课程设计说明书

1 1 总体介绍

1.1 课程介绍

1.1.1 EDA介绍

EDA是电子设计自动化（Electronic Design Automation）的缩写，在20世纪60年代中期从计算机辅助设计（CAD）、计算机辅助制造（CAM）、计算机辅助测试（CAT）和计算机辅助工程（CAE）的概念发展而来的。EDA技术就是以计算机为工具，设计者在EDA软件平台上，用硬件描述语言HDL完成设计文件，然后由计算机自动地完成逻辑编译、化简、分割、综合、优化、布局、布线和仿真，直至对于特定目标芯片的适配编译、逻辑映射和编程下载等工作。

本次EDA课程设计题目为简易数字频率计设计，实现对于1HZ-10MHZ的方波信号进行测量。该频率计包括4个不同的档位，记忆功能，并具有总体的复位功能。需要利用VHDL（硬件描述语言）通过Quartus II编程软件进行程序的编写和调试、仿真。并将程序下载到硬件上进行实际观测。

1.1.2 VHDL介绍

VHDL是一种硬件描述语言，它可以对电子电路和系统的行为进行描述，基于这种描述，结合相关的软件工具，可以得到所期望的实际电路与系统。

使用VHDL语言描述的电路，可以进行综合和仿真。然而，值得注意的是，尽管所有VHDL代码都是可仿真的，但并不是所有代码都能综合。

VHDL被广泛使用的基本原因在于它是一种标准语言，是与工具和工艺无关的，从而可以方便地进行移植和重用。VHDL两个最直接的应用领域是可编程逻辑器件(PLD)和专用集成电路(ASIC)，其中可编程逻辑器件包括复杂可编程逻辑器件(CPLD)和现场可编程门阵列(FPGA)。

关于VHDL最后要说明的是：与常规的顺序执行的计算机程序不同，VHDL从根本上讲是并发执行的。在VHDL中，只有在进程(PROCESS)、函数(FUNCTION)和过程(PROCEDURE)内部的语句才是顺序执行的。

2012EDA综合性实验报告

2012EDA综合性实验报告

重庆交通大学

信息科学与工程学院

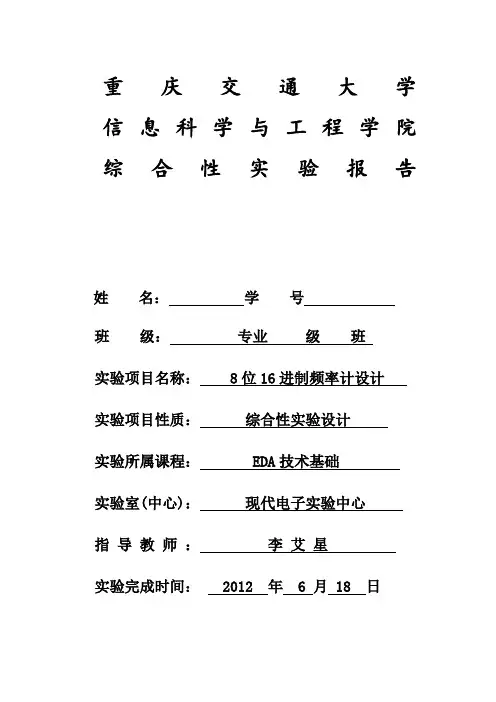

综合性实验报告
