焊接培训资料-完整版

引言：
概述：
焊接是一种将两个或更多金属部件连接在一起的过程，通过加热并在接触面上施加压力来实现。

焊接可以提供强大的连接，并在许多工业领域中起到至关重要的作用。

为了成为一名合格的焊工，必须掌握如下的基础知识。

正文：
一、焊接原理
1.金属熔化和固化过程
2.熔态金属的流动性和扩散性
3.焊接接头形成的原理
4.焊接变形和残余应力的产生及控制
5.焊接接头的强度评定方法
二、焊工安全
1.常见的焊接安全风险
a.电击风险和电烧伤风险
b.火灾和爆炸风险
c.有害气体和烟雾风险
2.安全防护措施
a.佩戴适当的个人防护装备
b.确保工作区域的通风良好
c.正确使用焊接设备并遵循操作规程
d.合理储存和处理危险物质
三、焊接设备和材料
1.常见的焊接设备
a.电弧焊设备
b.气焊设备
c.等离子弧焊设备
2.焊接材料的选择
a.焊接电极和焊丝的选择
b.焊接辅助材料的选择
3.焊接质量控制
a.焊接过程监控
b.焊接接头检测方法
四、焊接技术与操作
1.焊接电弧的稳定与调节
2.电弧形成和稳定的方法
3.焊接电流和电压的选择
4.焊接工艺参数的控制
5.常见焊接缺陷的预防与修补
五、焊接工艺规范与标准
1.常用焊接工艺规范的介绍
a.电弧焊工艺规范
b.气焊工艺规范
c.等离子弧焊工艺规范
2.焊接标准的应用
a.焊接接头的标准要求
b.焊接质量评定标准
总结：。

焊接基础知识培训资料一、概述焊接是一种常见的金属连接工艺，通过加热和熔化金属材料，使其在凝固后形成坚固的连接。

本文将介绍焊接的基础知识，包括焊接的种类、焊接原理、焊接设备和焊接应用等内容。

二、焊接的种类1. 点焊点焊是一种通过将两个金属片放在一起，然后在接触点施加高电流和短时间的热能，使金属片在接触点瞬间熔化并连接的焊接方式。

点焊广泛应用于汽车制造和家电行业。

2. 熔化焊熔化焊是一种通过加热和熔化金属材料，使其在凝固后形成坚固连接的焊接方式。

常见的熔化焊包括电弧焊、氩弧焊和气体保护焊等。

3. 高能束焊高能束焊是指利用射线束（如激光束、电子束或等离子束）提供高能量密度进行焊接的一种焊接方式。

高能束焊具有焊接速度快、焊缝热影响区小的优点。

三、焊接原理1. 金属熔化与凝固焊接过程中，通过施加热能使金属达到熔点，并在熔点以上保持一段时间，使金属熔化成液态。

随后，熔化金属会由于降温而凝固，形成焊缝。

2. 熔池与焊缝形状焊接时，金属熔池是形成焊缝的关键。

熔池的形状受到焊接电弧或热能源的影响，不同的熔池形状会对焊缝的质量产生影响。

四、焊接设备1. 焊机焊机是进行焊接的主要设备，根据焊接原理的不同，焊机可以分为电弧焊机、氩弧焊机、激光焊机等。

2. 电极电极是焊接中传导电流并将热能输入到工件的导体。

根据焊接原理的不同，电极可以分为焊条、钨极和激光光纤等。

3. 气体保护装置气体保护装置用于在焊接过程中提供保护气体，防止焊缝与空气中的氧发生反应，以保证焊接质量。

五、焊接应用焊接广泛应用于各个行业，例如汽车制造、船舶建造、钢结构建筑等。

焊接可以实现不同材料的连接，并在强度和密封性方面具有良好的性能。

六、总结焊接作为一种常见的金属连接工艺，具有广泛的应用前景。

通过掌握焊接的基础知识，可以帮助人们实现高质量、高效率的焊接过程，推动各个行业的发展。

希望本篇焊接基础知识培训资料对您有所帮助。

焊接基础知识培训教材
第一章：焊接工艺概述
1.什么是焊接
焊接是一种通过加热或压力使两个或两个以上的金属或非金属材料连接成一体的工业技术。

2.焊接的分类
焊接可以分为气焊、电弧焊、激光焊、等离子焊等多种类型。

3.焊接的应用领域
焊接技术在机械制造、汽车制造、建筑工程、铁路桥梁和压力等方面都有广泛的应用。

第二章：焊接安全
1.安全注意事项
在焊接过程中，必须严格按照安全操作规程操作，如佩戴安全帽、护目镜、手套等。

2.焊接中的危险
焊接工作中常常会有火花飞溅和气体放射等危险，因此需要注意防护措施。

第三章：电弧焊
1.电弧焊的工艺特点
电弧焊是通过电弧加热使焊接材料熔化并通过熔融状态的金属流动来实现连接的焊接方法。

2.电弧焊的设备
电弧焊的设备包括焊接机、焊接电源、电缆和夹具等部分。

第四章：气焊
1.气焊的原理
气焊是使用乙炔、氧气等气体进行加热，使金属材料熔化并实现连接的焊接方法。

2.气焊的应用
气焊在制造行业、建筑业、机械制造等领域都有广泛应用。

第五章：焊接材料
1.焊接材料的选择
焊接材料的选择需要根据焊接工艺、要求的焊接性能以及预测的使用寿命等因素进行考虑。

2.常用的焊接材料
焊接材料包括焊条、焊丝、焊剂等多种类型，其中常用的材料有铝合金、铜及铜合金、镍及镍合金等。

结语
以上是本次焊接基础知识培训教材的全部内容，希望能够帮助大家更好地了解焊接工艺，掌握焊接技能。

焊接培训资料焊接是一项需要技术和经验的工艺。

一名合格的焊工需要掌握各种焊接方法和技术，了解不同金属和非金属材料的特性，以及使用各种焊接设备和工具的操作技巧。

因此，进行焊接培训是非常重要的，不仅可以提高焊工的技能水平，还可以提高工作效率和质量，确保焊接工作的安全性和可靠性。

本文将介绍一些焊接培训的基本知识和技能要点，帮助焊工们提高他们的焊接技能和知识水平。

本文将讨论以下主题：1. 焊接的基本原理和工艺2. 常见的焊接方法和技术3. 焊接材料和设备的选择和使用4. 焊接的安全问题和注意事项第一部分：焊接的基本原理和工艺焊接是将两个或多个工件连接在一起的技术过程。

焊接的基本原理是利用热能，将其加热并加入某种填充材料（如果需要），使两个或多个工件密封在一起。

焊接过程中，熔化的金属填充材料填充在工件之间，并在冷却后形成坚固的连接。

焊接有许多的理论基础，例如热传导、力学性能、金属工艺学等。

焊接的工艺包括预热，焊接和后处理等环节，每个环节都有其独特的工艺和要求。

焊接的质量受许多因素的影响，如焊接设备、焊接方法、焊接材料和操作者的技能水平等。

因此，了解和掌握焊接的基本原理和工艺是非常重要的。

第二部分：常见的焊接方法和技术焊接方法和技术是影响焊接质量和效率的关键因素。

常见的焊接方法包括电弧焊、气体保护焊、激光焊、等离子焊等。

每种焊接方法都有其独特的特点和适用范围，焊工需要根据具体的工件和要求选择合适的焊接方法。

在日常焊接工作中，电弧焊是最常用的焊接方法。

它包括手工电弧焊、氩弧焊、MIG/MAG焊、弧气混合焊等。

而气体保护焊包括氩弧焊、氩气保护焊和氩气保护焊，激光焊和等离子焊等技术可以实现高速、高效的焊接，适用于一些特殊的工件。

第三部分：焊接材料和设备的选择和使用在焊接过程中，合适的焊接材料和设备对焊接质量和效率至关重要。

焊接材料的选择包括焊丝、焊剂、保护气体和填充材料等，需要根据工件的材料和要求选择合适的焊接材料。

引言概述：正文内容：
一、焊接基础知识
1.焊接的定义和分类
2.焊接工艺的发展历程
3.焊接接头的构造和分类
4.焊接缺陷及其防止措施
5.焊接工艺规程和标准
二、焊接材料与设备
1.焊接材料的分类与特性
2.焊接电源及其参数调节
3.电弧焊和气体保护焊的设备
4.焊接辅助材料的选择和应用
5.焊接参数的控制与调节
三、焊接工艺与技术
1.电弧焊接工艺的原理和操作要点
2.气体保护焊接工艺的原理和操作要点
3.电阻焊接工艺的原理和操作要点
4.焊接变形与控制
5.焊缝准备和装配技术
四、焊接质量控制
1.焊接质量评定标准
2.焊接质量检测与评估方法
3.焊接缺陷的分析与处理
4.焊接接头强度与可靠性验证
5.焊接残余应力与变形控制
五、焊接安全与环境保护
1.焊接现场安全措施
2.焊接作业人员的个人防护
3.焊接环境保护及废料处理
4.焊接事故的原因和预防措施
5.焊接安全监测与管理
总结：
焊工培训资料的对于焊工的培训和提升至关重要。

本文介绍了焊接基础知识、焊接材料和设备、焊接工艺和技术、焊接质量控制以及焊接安全与环境保护五个大点的详细内容。

从理论知识到实际操作，焊工可以通过学习这些资料来提高自己的焊接技能和质量控
制能力，同时也能保障焊接作业的安全和环境保护。

焊工培训资料的将在文末提供。

第一章焊接安全常识一、焊接的危险因素焊工在工作时，要与电、可燃及易爆气体、易燃液体、压力容器等接触。

在焊接过程中还会产生一些有害气体、金属蒸汽和烟尘:此外还存在电弧光辐射、焊接热源(电弧、气体火焰)的高温等。

如果不严格遵守安全操作规程，就可能引起触电、灼伤、火灾、爆炸、中毒甚至职业病。

给个人、企业、国家造成损失和危害。

焊工“六防”焊工作业时要做到防火、防爆、防毒、防辐射、防触电、防高空坠落。

1.防触电防触电措施:(1)弧焊设备的外壳必须接地，与电源连接的导线要有可靠的绝缘。

(2)弧焊设备的初级接线、修理和检查应由电工进行操作，二次侧接线焊工可以进行连接。

.(3)推拉电源刀开关时,应戴好干燥的皮手套，面部不要对着闸刀,以免电弧火花灼烧脸部。

(4)焊工的工作服、手套、绝缘鞋应保持干燥;在潮湿的场地作业时，必须用干燥的木板或橡胶板等绝缘物作垫板。

(5)焊接结束前，应将焊钳放置在可靠的部位，然后再切断电源。

(6)在容器或船仓内以及其它狭小的工作场所焊接时，须两人轮换操作，其中一人留在外面监护，以免发生意外时迅速切断电源和进行急救。

(7) 更换焊条时应戴好焊工手套，并避免身体与焊件接触，尤其夏天因身体出汗而衣服潮湿时。

(8)在光线阴暗的场地、容器内工作时，使用照明灯的电压应不大于36V。

(9)焊接电缆必须有完整的绝缘，工作时应避免电缆烫坏或砸坏;如绝缘发生损坏，应及时修复和更换;(10)遇到焊工触电时，切勿赤手去拉触电者，应首先切断电源，然后对昏迷者进行人工呼吸，并尽快送医院抢救。

(11)焊工要熟悉和掌握有关电的基本知识、预防触电及触电后的急救方法等知识，严格遵守有关部门规定的安全措施，防止触电事故发生。

2.防火和防爆措施:焊接时，由于电弧及气体火焰的温度较高，并且有大量的金属火花飞溅物，稍有疏忽就会引起火灾甚至爆炸。

因此焊工在工作时,必须注意以下问题:(1)在禁火区进行焊接施工前必需先办理动火证，并作好灭火准备工作;焊接前要认真检查工作场地周围5m范围内是否有易燃、易爆物品;(2)在高空作业时，更要注意防止金属火花飞溅而引起的火灾;(3)严禁在有压力的容器和管道上进行焊接;(4)当补焊储存过易燃、易爆物品的器具(如油桶、油箱)时，焊前必须将容器内的介质放干净，并用碱水清洗内壁，再用压缩空气吹干(如清洗不易进行，应将容器装满水)，同时应将所有孔盖打开，确认安全可靠后方可焊接;(5)在容器内工作时，焊炬、割炬应随焊工同时进出，严禁将焊炬、割炬放在容器内而焊工离开，以防混合气体燃烧和爆炸;(6)焊条头及焊后的焊件不能随便乱扔;(7)每天下班前应检查工作场地，消除可能引起火灾的隐患。

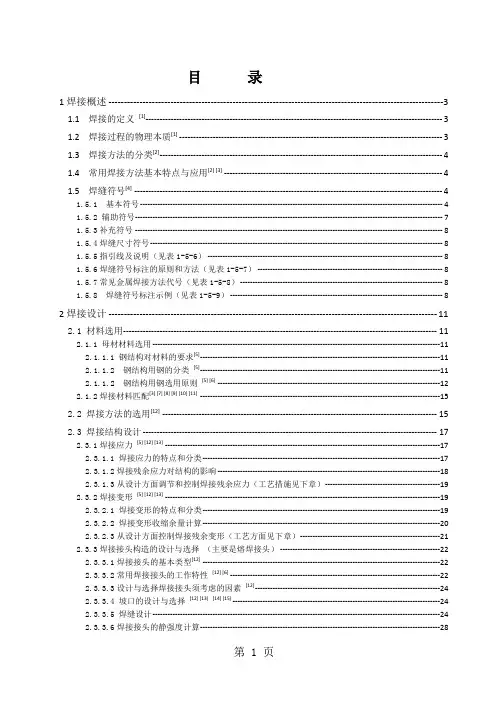

目录1焊接概述 ------------------------------------------------------------------------------------------------------------31.1 焊接的定义[1]---------------------------------------------------------------------------------------------------------- 3 1.2 焊接过程的物理本质[1] ---------------------------------------------------------------------------------------------- 3 1.3 焊接方法的分类[2]----------------------------------------------------------------------------------------------------- 4 1.4 常用焊接方法基本特点与应用[2] [3] ------------------------------------------------------------------------------ 41.5 焊缝符号[4] -------------------------------------------------------------------------------------------------------------- 41.5.1 基本符号 ------------------------------------------------------------------------------------------------------------------------- 41.5.2 辅助符号--------------------------------------------------------------------------------------------------------------------------- 71.5.3补充符号 --------------------------------------------------------------------------------------------------------------------------- 81.5.4焊缝尺寸符号--------------------------------------------------------------------------------------------------------------------- 81.5.5指引线及说明（见表1-5-6） ---------------------------------------------------------------------------------------------- 81.5.6焊缝符号标注的原则和方法（见表1-5-7） -------------------------------------------------------------------------- 81.5.7常见金属焊接方法代号（见表1-5-8） --------------------------------------------------------------------------------- 81.5.8 焊缝符号标注示例（见表1-5-9） ------------------------------------------------------------------------------------- 8 2焊接设计 ---------------------------------------------------------------------------------------------------------- 112.1 材料选用---------------------------------------------------------------------------------------------------------------- 112.1.1 母材材料选用 -------------------------------------------------------------------------------------------------------------------112.1.1.1 钢结构对材料的要求[5]------------------------------------------------------------------------------------------------112.1.1.2 钢结构用钢的分类[5]------------------------------------------------------------------------------------------------112.1.1.2 钢结构用钢选用原则[5] [6] -----------------------------------------------------------------------------------------122.1.2焊接材料匹配[3] [7] [8] [9] [10] [11] ------------------------------------------------------------------------------------------------15 2.2 焊接方法的选用[12] -------------------------------------------------------------------------------------------------- 15 2.3 焊接结构设计 --------------------------------------------------------------------------------------------------------- 172.3.1焊接应力[5] [12] [13] --------------------------------------------------------------------------------------------------------------172.3.1.1 焊接应力的特点和分类-----------------------------------------------------------------------------------------------172.3.1.2焊接残余应力对结构的影响 -----------------------------------------------------------------------------------------182.3.1.3从设计方面调节和控制焊接残余应力（工艺措施见下章）----------------------------------------------192.3.2焊接变形[5] [12] [13] --------------------------------------------------------------------------------------------------------------192.3.2.1 焊接变形的特点和分类-----------------------------------------------------------------------------------------------192.3.2.2 焊接变形收缩余量计算-----------------------------------------------------------------------------------------------202.3.2.3从设计方面控制焊接残余变形（工艺方面见下章）--------------------------------------------------------212.3.3焊接接头构造的设计与选择（主要是熔焊接头） ----------------------------------------------------------------222.3.3.1焊接接头的基本类型[12] -----------------------------------------------------------------------------------------------222.3.3.2常用焊接接头的工作特性[12] [6] ------------------------------------------------------------------------------------222.3.3.3设计与选择焊接接头须考虑的因素[12]--------------------------------------------------------------------------242.3.3.4 坡口的设计与选择[12] [13][14] [15] -----------------------------------------------------------------------------------242.3.3.5 焊缝设计-------------------------------------------------------------------------------------------------------------------242.3.3.6焊接接头的静强度计算------------------------------------------------------------------------------------------------283焊接制造 ---------------------------------------------------------------------------------------------------------- 363.1常见焊接方法工艺要求--------------------------------------------------------------------------------------------- 363.1.1 焊条电弧焊工艺要求（定位焊）[12] [16]---------------------------------------------------------------------------------363.1.2 埋弧焊工艺要求[12] [5] [16] -----------------------------------------------------------------------------------------------------363.1.3 二氧化碳气体保护焊工艺要求[12] [16] ------------------------------------------------------------------------------------ 373.1.4 栓钉（螺柱）焊要求[12] [16] ------------------------------------------------------------------------------------------------- 373.1.5 焊缝磨修和返修焊要求[16] -------------------------------------------------------------------------------------------------- 373.1.6 其它要求[16] ----------------------------------------------------------------------------------------------------------------------38 3.2 焊接工艺评定[16] [17] [18] ---------------------------------------------------------------------------------------------- 383.3 焊接残余应力与变形的控制[5] [12] [13] --------------------------------------------------------------------------- 383.3.1控制焊接残余应力的工艺措施 --------------------------------------------------------------------------------------------383.3.2 焊后降低或消除残余应力的方法 ----------------------------------------------------------------------------------------393.3.3控制焊接变形的工艺措施 ---------------------------------------------------------------------------------------------------393.3.4矫正焊接残余变形的方法 ---------------------------------------------------------------------------------------------------40 4焊接检验与验收 ---------------------------------------------------------------------- 错误！未定义书签。

焊接基础知识培训资料第一章：焊接基础概述焊接是一种常见的金属连接方法，通过加热或加压等方式将金属材料连接在一起。

在现代制造业中，焊接广泛应用于各个领域，如建筑、汽车制造、电子设备等。

本章将介绍焊接的定义、分类以及其在工业生产中的重要性。

焊接是将两个或更多金属材料通过加热或加压连接在一起的工艺。

它与其他金属连接方式，如铆接、螺接等相比，具有连接强度高、工艺灵活、连接部位小、外观美观等优势。

根据焊接过程中是否使用填充材料，焊接可分为焊接和无填充焊接两类。

焊接在工业生产中扮演着重要的角色。

它被广泛应用于各个领域，如结构工程领域的钢结构焊接、汽车制造领域的车身焊接、电子设备领域的电路板焊接等。

焊接的稳定性和连接强度直接影响产品的质量和性能，因此，掌握基础的焊接知识对于从事相关行业的从业人员至关重要。

第二章：焊接基础设备焊接设备是进行焊接工作所必需的工具。

合理使用和选择适合的焊接设备是保证焊接质量的重要保障。

本章将介绍常见的焊接设备及其工作原理。

1. 焊接机：焊接机是进行焊接过程中所用的主要设备，它通过电流的传导产生热量，使金属材料熔化并连接在一起。

常见的焊接机包括电弧焊机、气体保护焊机、激光焊机等。

2. 焊接电源：焊接电源是为焊接机提供所需电能的设备。

根据不同的焊接方法和要求，可选择恒流、恒压或恒功率等不同类型的焊接电源。

3. 焊接工具：焊接工具是进行焊接作业时使用的辅助工具，如焊枪、焊钳、焊丝刷等。

它们在焊接过程中起到保护焊工安全和提高工作效率的作用。

第三章：焊接工艺与操作正确的焊接工艺和操作方法是保证焊接质量和效率的关键。

本章将介绍常见的焊接工艺以及相应的操作步骤。

1. 电弧焊接：电弧焊接是最常见的焊接方法之一，它利用电弧放电产生高温，将金属材料熔化并连接在一起。

电弧焊接的操作包括准备工作、电弧点燃、焊接接头、焊缝填充和后处理等步骤。

2. 气体保护焊接：气体保护焊接采用惰性气体或活性气体作为保护剂，防止焊接区域氧化和污染，从而提高焊接质量。

电焊工培训学习资料电焊工培训资料一、电气焊工作的安全生产电气焊作业过程中的安全生产包括两个方面的内容：一是要预防工伤事故的发生，即预防触电、灼伤、火灾、爆炸、金属飞溅和机械伤害等事故；二是要预防职业病的危害，防尘、防毒、防射线和噪声等。

（一）工伤事故的预防1、预防触电事故的措施：(1)弧焊设备的外壳必须接零或接地，且接线必须牢靠。

(2)弧焊设备的初始接线、修理和检查必须由专人负责进行，焊工不可私自进行。

(3)操作控制电源开关时，应戴好干燥的皮手套，面部不要对着开关(4)焊钳应有可靠的绝缘，中断工作时，焊钳要放在安全的地方，防止焊钳与焊件之间产生短路而烧毁弧焊机。

(5)焊工的工作服、手套、绝缘鞋应保持干燥。

(6)在内或狭小的工作场所焊接时，须两人轮换操作，其中一人留守在外面监护，以防发生意外时，立即切断电源。

(7)在潮湿的地点工作时，应用干燥的木板或橡胶片等绝缘物作垫板。

(8)在光线暗淡的地点作业时，使用照明灯的电压应不大于36V。

(9)更换焊条时，不仅应带好手套，而且应避免身体与焊件接触。

(10)焊接电缆必须有良好的绝缘，不可将电缆放在焊接电弧的附近或炽热的焊件金属上，以避免高温而烧坏电缆，同时要注意避免电缆的碰撞磨损。

一旦电缆有破损应立刻更换。

(11)遇有触电者时，应疾速切断电源，实施救护。

2、预防电弧灼伤事故的措施：(1)焊工在施焊时必须穿好工作服，戴好电焊用手套和脚盖。

绝对不允许卷起袖口，穿短袖以及敞开衣服等进行电焊作业，以防电焊飞溅物灼伤皮肤。

(2)电焊工在施焊过程中更换焊条时，严禁乱扔焊条头，以免灼伤别人和引起火灾事故。

(3)为防止发生电弧灼伤，合闸时应将焊钳挂起来或放在绝缘板上，拉闸时必须先截止焊接事情。

(4)在预热焊件时，预热好的部分应用石棉板盖住，只暴露焊接部分进行操纵。

(5)施焊时飞溅严重，应加强防护，以免发生被飞溅物灼伤事故。

3、预防火灾和爆炸事故的措施：(1)焊接与切割功课时，将功课场所lOm范围内所有易燃易爆物品清理洁净，应注意功课场所的地沟、下水道内有无可燃液体和气体，以及是否有可能泄露到地沟和下水1道内可燃易爆物资，以免由于焊渣、金属火星引起灾害事故的发生。
