QC技能手册之数字万用表使用方法

数字万用表的使用方法一交直流电流的测量1将ON/OFF开关置于ON位置，检查9V电池，如果电池电压不足,将显示在显示器上，这时则需更换电池。

如果显示器没有显示，则可以进行下一步操作2.:将量程开关拨至DCA（直流）或ACA（交流）的合适量程。

3.红表笔插入mA孔（＜200mA时）或10A孔（＞200mA时）,黑表笔插入COM。

4将万用表串联在被测电路中。

5所测数据即为相应的电流值使用注意事项:a如果无法预先估测电流的大小，则应先拨至最高量程挡测量一次，再视情况逐渐把量程减小到合适位置。

测量完毕，应将量程开关拨到最高电压挡，并关闭电源。

b满量程时，仪表仅在最高位显示数字“1”，其它位均消失，这时应选择更高的量程。

二交直流电压测量。

1将黑表笔插入COM插孔，红表笔插入V/Ω插孔。

2将量程开关拨至V-DCA（直流）或V~ACA（交流）的合适量程。

3然后并联进电路测量电压4所测数据即为相应的电压值使用注意事项同上。

三电阻测量1.首先要万用表打到电阻挡选择适当选择量程，如果不知道电阻阻值应先选最大量程根据测量情况选择适当量程。

2将黑表笔插入COM插孔，红表笔插入V/Ω插孔。

3.测量电阻的时候首先先短接表笔测出表笔线的电阻值，一般在0.1-0.3Ω 阻值不能超过0.5超过了的话说明9V电池也就是万用表电源电压9V偏低引起的或者就是刀盘与电路板接触松动引起的。

4接在电阻的两端进行测量，不分正负极因为电阻没有正负极5.所测数据即为相应的电阻值使用注意事项：测量的时候不要用手去握表笔金属部，如果测量中发现万用表显示”1“则要使用最大挡测量一遍如果使用最大挡测量该电阻阻值还是”1“则说明该电阻开路如果测量中发现电阻阻值为001说明该电阻内部击穿。

四二极管测量1将万用表打到二极管挡2将红表笔插入VΩ孔黑表笔插入COM孔3将红表笔接二极管正极，黑表笔接负极 ，测出正向电阻值，反之测量二极管的反向电阻值，如果正向电阻值为300-600Ω 反向电阻值上1000 则说明管子是好的 如果正反向电阻值均为”1“说明管子开路 如果正反向电阻值均为001说明管子击穿 如果正反向电阻值差不多 则说明管子质量差。

数字万用表的使用与档位讲解
数字万用表（Digital Multimeter）是一种常用的电子测试仪器，可以测量直流电压、交流电压、电流、电阻、电容、频率等多种电气参数。

下面将介绍数字万用表的使用方法及各个档位的意义。

使用方法：
1.插入红色插头（+）到测试物品的正极，黑色插头（-）到测试物品的负极。

2.选择所需测量的参数类型，如电压、电流、电阻等。

3.选择合适的测量档位。

4.读取数值显示，注意单位。

档位讲解：
不同的测量参数需要选择不同的测量档位，通常万用表会提供多个档位供选择。

以下是常见的档位及其对应的意义：
•自动档（Auto）：万用表会自动选择合适的测量范围。

•直流电压档（DCV）：用于测量直流电压，通常提供多个档位，如20V、200V、1000V等。

•交流电压档（ACV）：用于测量交流电压，同样提供多个档位。

•直流电流档（DCA）：用于测量直流电流，一般提供几个不同的档位。

•交流电流档（ACA）：用于测量交流电流。

•电阻档（Ω）：用于测量电阻值。

•电容档（F）：用于测量电容值。

•频率档（Hz）：用于测量信号频率。

图解数字万用表使用摘要数字万用表可用来测量直流和交流电压、直流和交流电流、电阻、电容、频率、电池、二极管等等。

整机电路设计以大规模集成电路双积分A/D转换器为核心，并配以全过程过载保护电路，使之成为一台性能优越的工具仪表，是电工的必备工具之一。

目录一、操作前注意事项二、电压档的使用与注意事项三、电容档的使用与注意事项四、电流档的使用与注意事项五、二极管档的使用与注意事项六、电阻档的使用与注意事项七、hFE档的使用与注意事项一、操作前注意事项（1）将ON-OFF开关置于ON位置，检查9V电池，如果电池电压不足，或“BAT”将显示在显示器上，这时，则应更换电池;如果没有出现则按以下步骤进行；（2）测试前，功能开关应放置于所需量程上，同时要注意指针的位置，如下图所示；（3）同时要特别注意的是，测量过程中，若需要换挡或换插针位置时，必须将两支表笔从测量物体上移开，再进行换挡和换插针位置。

二、电压档的使用与注意事项测电压时，必须把黑表笔插于COM孔，红表笔插于V孔，如下图红色框所示；若测直流电压，则将指针打到如下图所示直流档位若测交流电压，则将指针打到如下图所示交流电压档位(1)如果不知道被测电压范围，将功能开关置于大量程并逐渐降低量程(不能在测量中改变量程)。

(2)如果显示“1”，表示过量程，功能开关应置于更高的量程。

(3) △!表示不要输入高于万用表要求的电压，显示更高的电压值是可能的，但有损坏内部线路的危险。

(4)当测高压时，应特别注意避免触电。

(5)数字表电压档的内阻很大，至少在兆欧级，对被测电路影响很小。

但极高的输出阻抗使其易受感应电压的影响，在一些电磁干扰比较强的场合测出的数据可能是虚的。

要注意到避免外界磁场对万用表的影响(比如有大功率用电器件在使用时)。

(6)在使用万用表过程中，不能用手去接触表笔的金属部分，这样一方面可以保证测量的准确，另一方面也可以保证人身安全。

三、电容档的测量与注意事项电容容量的测量方法如下图方框所示，将指针打到电容档（F档）在数字万用表的档位左下方有两个孔，上面写的是Cx，把需要测的电容原件插到里面就可以测了，要是有极性的电容要注意正负极电容（或电容量, Capacitance）指的是在给定电位差下的电荷储藏量；记为C，国际单位是法拉（F），表征电容器容纳电荷本领的物理量。

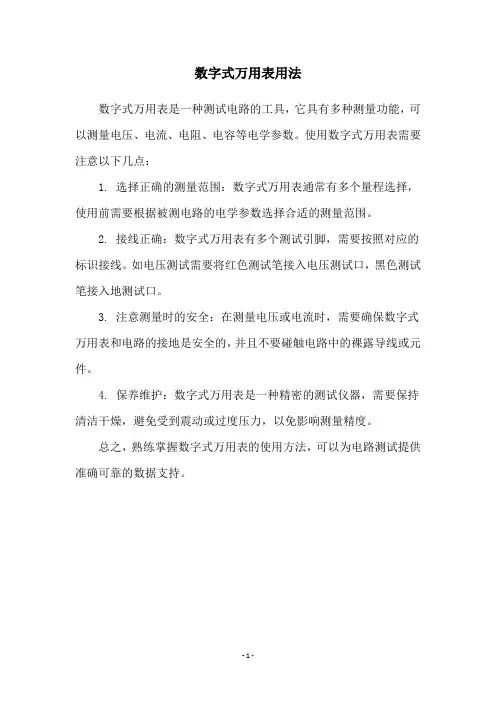

数字式万用表用法
数字式万用表是一种测试电路的工具，它具有多种测量功能，可以测量电压、电流、电阻、电容等电学参数。

使用数字式万用表需要注意以下几点：
1. 选择正确的测量范围：数字式万用表通常有多个量程选择，使用前需要根据被测电路的电学参数选择合适的测量范围。

2. 接线正确：数字式万用表有多个测试引脚，需要按照对应的标识接线。

如电压测试需要将红色测试笔接入电压测试口，黑色测试笔接入地测试口。

3. 注意测量时的安全：在测量电压或电流时，需要确保数字式万用表和电路的接地是安全的，并且不要碰触电路中的裸露导线或元件。

4. 保养维护：数字式万用表是一种精密的测试仪器，需要保持清洁干燥，避免受到震动或过度压力，以免影响测量精度。

总之，熟练掌握数字式万用表的使用方法，可以为电路测试提供准确可靠的数据支持。

- 1 -。

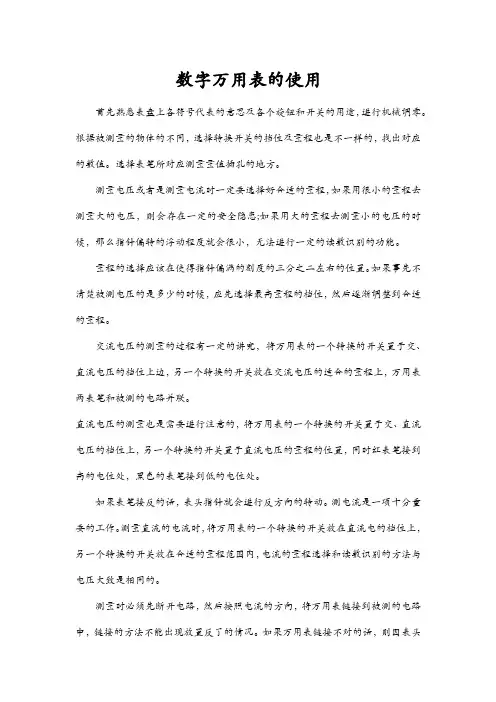

数字万用表的使用首先熟悉表盘上各符号代表的意思及各个旋钮和开关的用途，进行机械调零。

根据被测量的物体的不同，选择转换开关的挡位及量程也是不一样的，找出对应的数值。

选择表笔所对应测量量值插孔的地方。

测量电压或者是测量电流时一定要选择好合适的量程，如果用很小的量程去测量大的电压，则会存在一定的安全隐患;如果用大的量程去测量小的电压的时候，那么指针偏转的浮动程度就会很小，无法进行一定的读数识别的功能。

量程的选择应该在使得指针偏满的刻度的三分之二左右的位置。

如果事先不清楚被测电压的是多少的时候，应先选择最高量程的档位，然后逐渐调整到合适的量程。

交流电压的测量的过程有一定的讲究，将万用表的一个转换的开关置于交、直流电压的档位上边，另一个转换的开关放在交流电压的适合的量程上，万用表两表笔和被测的电路并联。

直流电压的测量也是需要进行注意的，将万用表的一个转换的开关置于交、直流电压的档位上，另一个转换的开关置于直流电压的量程的位置，同时红表笔接到高的电位处，黑色的表笔接到低的电位处。

如果表笔接反的话，表头指针就会进行反方向的转动。

测电流是一项十分重要的工作。

测量直流的电流时，将万用表的一个转换的开关放在直流电的档位上，另一个转换的开关放在合适的量程范围内，电流的量程选择和读数识别的方法与电压大致是相同的。

测量时必须先断开电路，然后按照电流的方向，将万用表链接到被测的电路中，链接的方法不能出现放置反了的情况。

如果万用表链接不对的话，则因表头的内阻并不是很大，会造成短路烧坏设备。

测电阻的时候，选择十分合适的倍率挡。

万用表欧姆挡的刻度是均匀分布的。

所以倍率挡的选择也应该注意的，且指针越接近刻度尺二分之一的位置，读数越精确。

一般情况下，欧姆是需要进行调零。

对着说明书使用，插对插孔，选对功能和量程，按照红进黑出的原则测量，一般零件用电阻功能，有读数说明是好的，对于二极管，三极管，插对相应的孔，有读数说明是好的，对于集成电路，就要带电测量电压了，按说明书，电压正常，说明是好的，否则是坏的。

数字万用表使用说明书详细使用方法图解
自己购买一只数字万用表，看使用说明书即可会用。

万用表说明书介绍的非常详细。

家用220V电压测试→首先将档位打到'V~600V'上（不同型号万用表档位电压不一样还有750V的）,然后将黑色的表笔插在'COM'插孔,将红色的表笔插在'TEMP“插孔,开始测量交流电压(即市电)的电压范围通常为220V+15%，即187V~253V。

交流电流测试→首先将档位打到'mA~200mA'上,然后将表笔插在万用表上,黑色表笔插在'COM'插孔,将红色表笔插在'mA'插孔,然后把红色表笔连接在风扇的“正极'上,将黑色表笔连接在风扇的“负极”上,通过串联电路,即可测量风扇工作时的电流。

9V电池测试→首先将档位打到“V=-'上,然后将黑色的表笔插在' COM'插孔,将红色的表笔插在'TEMP插孔,开始测量9V电池电压,红色表笔接“正极' ;黑色表笔接“负极”，测量结果在10V左右。

发光二极管测试→首先将档位打到“+.)'上,然后将黑色的表笔插在“COM'插孔，将红色的表笔插在'VΩ TEMP'插孔,开始测量二极管；当LED灯全亮时说明灯管都正常。

通断蜂鸣测试→首先将档位打到“二极管符号'上,然后将黑色的表笔插在'COM'插孔,将红色的表笔插在'vΩ TEMP'插孔,开始测试通断蜂鸣,导线通路时,仪表会发出声光报警提示。

电阻值超过30Ω,蜂鸣器不会发出声音来。

自己不会使用万用表，完全是小白即便是别人手把手。

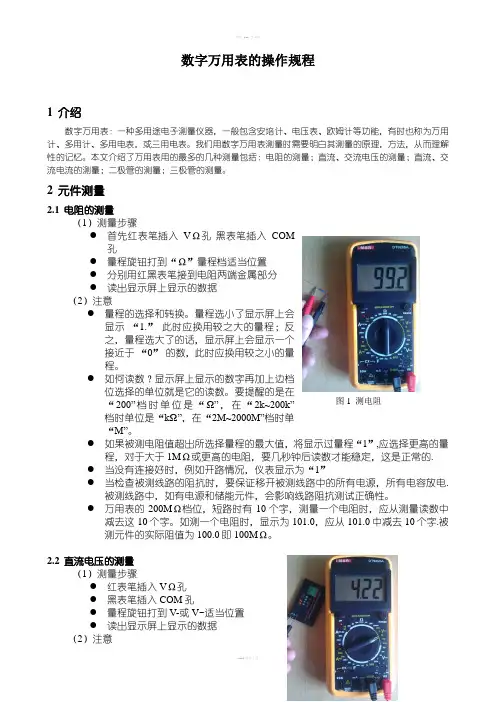

数字万用表的操作规程1 介绍数字万用表：一种多用途电子测量仪器，一般包含安培计、电压表、欧姆计等功能，有时也称为万用计、多用计、多用电表，或三用电表。

我们用数字万用表测量时需要明白其测量的原理，方法，从而理解性的记忆。

本文介绍了万用表用的最多的几种测量包括：电阻的测量；直流、交流电压的测量；直流、交流电流的测量；二极管的测量；三极管的测量。

2 元件测量2.1 电阻的测量（1）测量步骤●首先红表笔插入VΩ孔黑表笔插入COM孔●量程旋钮打到“Ω”量程档适当位置●分别用红黑表笔接到电阻两端金属部分●读出显示屏上显示的数据（2）注意●量程的选择和转换。

量程选小了显示屏上会显示“1.”此时应换用较之大的量程；反之，量程选大了的话，显示屏上会显示一个接近于“0”的数，此时应换用较之小的量程。

●如何读数？显示屏上显示的数字再加上边档位选择的单位就是它的读数。

要提醒的是在图1 测电阻“200”档时单位是“Ω”，在“2k~200k”档时单位是“kΩ”，在“2M~2000M”档时单“M”。

●如果被测电阻值超出所选择量程的最大值，将显示过量程“1”,应选择更高的量程，对于大于1MΩ或更高的电阻，要几秒钟后读数才能稳定，这是正常的.●当没有连接好时，例如开路情况，仪表显示为“1”●当检查被测线路的阻抗时，要保证移开被测线路中的所有电源，所有电容放电.被测线路中，如有电源和储能元件，会影响线路阻抗测试正确性。

●万用表的200MΩ档位，短路时有10个字，测量一个电阻时，应从测量读数中减去这10个字。

如测一个电阻时，显示为101.0，应从101.0中减去10个字.被测元件的实际阻值为100.0即100MΩ。

2.2 直流电压的测量（1）测量步骤●红表笔插入VΩ孔●黑表笔插入COM孔●量程旋钮打到V-或V~适当位置●读出显示屏上显示的数据（2）注意把旋钮选到比估计值大的量程档（注意：直流档是V-,交流档是V~）接着把表笔接电源或电池两端；保持接触稳定。

数字万用表使用数字万用表使用须知:请注意检查数字万用表电池情况，将电源开关POWER按下，如果显示屏显示符号，则表示电池不足，需要更换电池后再使用。

请注意测试表笔插孔旁的警告符号，测试电压和电流不要超过其指示数字,在使用数字万用表测量前要先确保将量程开关置于你想测量的相应档位上,否则可能损坏万用表。

1、直流电压测量V -（1）将黑表笔插入COM插孔，红表笔插入V/Q/Hz插孔。

（2）将功能/量程开关置于直流电压V -量程范围，将表笔并接在被测负载或信号源上。

显示屏在显示电压读数时，红表笔所接端的极性也将同时显示出来。

注意：a、在测量之前如果不知被测电压范围，应将功能/量程开关置于最高量电压档并逐档调低。

b、如果显示屏只显示“1”或“OL”时，说明被测电压已超过量程，功能/量程开关需调高一档。

c、不要输入高于1000V电压，虽然有可能得到读数，但有损坏仪表内部线路的危险。

d、特别注意在测量高压时避免触电。

2、交流电压测量V~（1）将黑表笔插入COM插孔，红表笔插入V/Q/Hz插孔。

（2）将功能/量程开关置于交流电压测量V~ 量程范围，将表笔并接到被测负载或信号源。

注意：a、在测量之前如果不知被测电压范围，应将功能/量程开关置于最高量程档并逐档调低。

b、如果显示器只显示“1”或“OL”时，说明被测电压已超过量程，功能/量程开关需调高一档。

c、不要输入高于700V电压，虽然有可能得到读数，但有损坏仪表内部线路的危险。

d、特别注意在测量高压时避免触电。

3、直流电流测量A -（1）将黑表笔插入COM插孔，当被测电流在200mA以下时红表笔插入200mA插孔；如被测电流在200mA～10A之间，则将红表笔插入10A插孔。

（2）将功能/量程开关置于A -量程范围，测试笔串入被测电路中，在显示电流读数时，红表笔所接端的极性也将同时显示出来。

4、交流电流测量A~（1）将黑表笔插入COM插孔，当被测电流在200mA以下时红表笔插入200mA插孔；如被测电流在200mA～10A之间，则将红表笔插入10A插孔。

数字万用表的使用方法数字万用表使用方法：首先要了解一些基础，比如：power 电源开关HOLD锁屏按键, B/L 一般是为背光灯，其次要了解转换开关V-或DCV 是直流电压挡的意思V~或ACV 交流电压挡的意思A-或DCA直流电流挡的意思A~或ACA是交流电流挡的意思，Ω是电阻挡的意思，画一个二极管的符号那个是二极管档也称蜂鸣档，F表示电容挡，H表示电感挡hfe表示三极管电流放大系数测试挡一般数字表会有四个插孔，分别是:VΩ孔，COM孔，mA孔，10A孔或20A孔。

测量直流电压，交流电压，电阻，电容，二极管，三极管，检查线路通断，等，将红表笔插入VΩ孔，黑表笔插入COM孔。

测量mA级别的电流或μA级的电流将红表笔插入mA电流专用插孔，黑表笔插入COM孔。

测量高于mA级别的电流将红表笔插入10A或20A孔黑表笔插入COM孔，COM孔也称公共端是专门插入黑表笔的插孔。

测量电压的时候，适当选择好量程，如果是测量直流电压的话，就要打到直流电压挡V-（DCV）如果测量交流电压的话就要打到交流电压挡V~（ACV）将红表笔插入VΩ孔，黑表笔插入COM孔，然后并联进电路测量电压，如果不知道被测信号有多大，则要选择最大量程测量。

测量直流电的时候不比考虑正负极，因为数字表不像指针表，测量直流信号测量反了，表针反打，数字表只是会显示符号，说明信号是从黑表笔进入。

测量电流的时候，根据被测电流大小不同，选择插孔，如果测量小电流就要将红表笔插入mA孔，黑表笔插入COM孔。

将红黑表笔串进线路中测量电流，如果测量出来显示”1“说明过量程，则要增大量程测量，mA孔一般会设置一个200mA的保险管，测量大电流的时候要将红表笔插入10A或20A孔黑表笔插入COM孔，10A孔或20A孔一般不设计保险，测量大电流的时候，一定要注意时间，正确测量时间应该是在10-15S，如果长时间测量的话，由于电流挡康铜或锰铜分流电阻，过热引起阻值变化，引起测量误差。

描述数字万用表的使用操作流程简介数字万用表（Digital Multimeter）是一种用于测量电压、电流和电阻等电气参数的便携式测试仪器。

它通常由数字显示屏、旋钮、插孔和测量引线组成，具有操作简便、精确度高等特点。

本文将介绍数字万用表的使用操作流程。

步骤1.准备工作–确保数字万用表电池电量充足，如电池电量不足，需更换新电池。

–确保测试环境安全，如避免触电等危险情况。

–握持万用表前，确保手部干燥，以免导致误操作或触电。

2.选取测量模式–确认待测电路或元件的电压、电流或电阻类型。

–旋转万用表旋钮，选取对应的测量模式，如V（电压）、A （电流）、Ω（电阻）等。

3.连接测量引线–检查测量引线的插头与插孔的类型，如插头和插孔的颜色、标志等。

–根据所选测量模式，将测量引线插入正确的插孔中。

通常，红色引线连接正极，黑色引线连接负极。

4.测量电压–确保电路或元件已切断电源，并确认待测部分与电源断开。

–将红色引线连接到待测电压点的正极，黑色引线连接到正极的附近接地点。

–指示电压范围，选择合适的测量档位，如直流电压（DCV）或交流电压（ACV）。

–打开电源，读取并记录数字显示屏上的数值。

5.测量电流–首先，要将电流测量范围旋钮调至最大档位，再根据实际电流值缩小档位。

–断开电路，将红色引线连接到电源正极，黑色引线连接到电路上的断点。

–打开电源，读取并记录数字显示屏上的电流数值。

–注意，测量电流时，红色引线必须连接到电源，而黑色引线必须连接到电路上的断点。

6.测量电阻–断开待测电阻元件与电路的连接。

–将红色引线连接到待测电阻元件的一个端点，黑色引线连接到另一个端点。

–等待一段时间，直到数字显示屏上的数值稳定。

–读取并记录数字显示屏上的电阻数值。

7.关闭电源–测量结束后，关闭电路或电源，断开测量引线与待测电路或元件的连接。

–关闭数字万用表，以节省电池电量和确保安全。

8.维护与保养–定期更换数字万用表的电池，确保足够的电量。

数字万用表的详细使用方法听语音∙浏览：8∙|∙更新：2016-06-29 00:24数字万用表相对来说，属于比较简单的测量仪器。

数字万用表可以进行电压、电阻、电流、二极管、三极管的测量工具/原料∙数字万用表方法/步骤1. 1电压的测量1、直流电压的测量，如电池、随身听电源等。

首先将黑表笔插进“com”孔，红表笔插进“V Ω”。

把旋钮选到比估计值大的量程（注意：表盘上的数值均为最大量程，“V－”表示直流电压档，“V～”表示交流电压档，“A”是电流档），接着把表笔接电源或电池两端；保持接触稳定。

数值可以直接从显示屏上读取，若显示为“1.”，则表明量程太小，那么就要加大量程后再测量工业电器。

如果在数值左边出现“-”，则表明表笔极性与实际电源极性相反，此时红表笔接的是负极。

2、交流电压的测量。

表笔插孔与直流电压的测量一样，不过应该将旋钮打到交流档“V～”处所需的量程即可。

交流电压无正负之分，测量方法跟前面相同。

无论测交流还是直流电压，都要注意人身安全，不要随便用手触摸表笔的金属部分。

2. 2电流的测量1、直流电流的测量。

先将黑表笔插入“COM”孔。

若测量大于200mA的电流，则要将红表笔插入“10A”插孔并将旋钮打到直流“10A”档；若测量小于200mA的电流，则将红表笔插入“200mA”插孔，将旋钮打到直流200mA以内的合适量程。

调整好后，就可以测量了。

将万用表串进电路中，保持稳定，即可读数。

若显示为“1.”，那么就要加大量程；如果在数值左边出现“-”，则表明电流从黑表笔流进万用表。

交流电流的测量。

测量方法与1相同，不过档位应该打到交流档位，电流测量完毕后应将红笔插回“VΩ”孔，若忘记这一步而直接测电压，哈哈！你的表或电源会在“一缕青烟中上云霄”－－报废！3. 3电阻的测量将表笔插进“COM”和“VΩ”孔中，把旋钮打旋到“Ω”中所需的量程，用表笔接在电阻两端金属部位，测量中可以用手接触电阻，但不要把手同时接触电阻两端，这样会影响测量精确度的－－人体是电阻很大但是有限大的导体。

数字万用表的使用方法和注意事项
(1) 使用方法
使用前，应仔细阅读有关的使用说明书，熟识电源开关、量程开关、插孔、特别插口的作用。

将电源开关置于ON位置。

【交直流电压的测量】依据需要将量程开关拨至DCV（直流）或ACV（沟通）的合适量程，红表笔插入V／Ω孔，黑表笔插入COM孔，并将表笔与被测线路并联，读数即显示。

【交直流电流的测量】将量程开关拨至DCA（直流）或ACA（沟通）的合适量程，红表笔插入mA孔（＜200mA时）或10A孔（＞200mA 时），黑表笔插入COM孔，并将万用表串联在被测电路中即可。

测量直流量时，数字万用表能自动显示极性。

【电阻的测量】将量程开关拨至Ω的合适量程，红表笔插入V／Ω孔，黑表笔插入COM孔。

假如被测电阻值超出所选择量程的最大值，万用表将显示“1”，这时应选择更高的量程。

测量电阻时，红表笔为正极，黑表笔为负极，这与指针式万用表正好相反。

因此，测量晶体管、电解电容器等有极性的元器件时，必需留意表笔的极性。

（2）使用留意事项
假如无法预先估量被测电压或电流的大小，则应先拨至最高量程挡测量一次，再视状况渐渐把量程减小到合适位置。

测量完毕，应将量程开关拨到最高电压挡，并关闭电源。

满量程时，仪表仅在最高位显示数字“1”，其它位均消逝，这时应
选择更高的量程。

测量电压时，应将数字万用表与被测电路并联。

测电流时应与被测电路串联。

图1 数字万用表的实物图。

数字万用表操作规程万用表(含数字型)操作规程一、使用前应熟悉万用表的各项功能与作用(或学习说明书的使用要求)，根据被测量的对象，正确选用档位、量程及表笔插孔，防止烧坏仪表。

二、在对被测数据大小不明时，应先将量程开关，置于最大值，而后必须在断开测量断电后由大量程往小量程档逐档缓慢切换，使仪表指针指示在满刻度的1/2以上处即可。

三、测量电阻时，在选择了适当倍率档后，将两表笔相碰使指针指在零位，如指针偏离零位，应调节“调零”旋钮使指针归“零”，以保证测量结果准确。

如不能调零或数显表发出低电压报警，应及时检查(如更换同规格型号电池、表笔等)。

四、在测量某电路电阻时，必须切断被测电路的电源，严禁带电测量。

五、使用万用表进行测量时，要注意人身和仪表设备的安全，测试中不得用手触摸表笔的金属部份，不允许带电切换档位开关，以确保测量准确，避免发生触电和烧毁仪表及被测设备设施等事故。

六、万用表在每次使用前应进行电阻档的“零位”校准，用毕及时关断电源，若较长时间不使用则应取出电池，档位置于电压最高档，以防止万用表电池漏电及提高使用寿命。

七、万用表应专人保管，定期校验，建立台帐，并在合格、完好状况下安全使用。

八、下面以数字万用表主要说明其操作步骤:1 交、直流电压的测量步骤1.1根据需要将量程开关拨至DCV(直流)或ACV(交流)的合适量程;1.2红表笔插入V,Ω孔，黑表笔插入COM孔，并将万用表与被测线路并联，读取并记录读数;1.3测量完毕后，将量程开关拨到最高电压挡，电源开关置于OFF位置，收拾好万用表。

2 交、直流电流的测量步骤2.1根据需要将量程开关拨至DCA(直流)或ACA(交流)的合适量程;2.2红表笔插入mA孔(,200mA时)或10A孔(,200mA时)，黑表笔插入COM孔，并将万用表串联在被测电路中，读取并记录读数。

测量直流电流时，万用表能自动显示极性;2.3测量完毕后，将量程开关拨到最高电压挡，电源开关置于OFF位置，收拾好万用表。

数字万用表使用方法数字万用表是一种多功能的电子测量仪器，常用于测量电压、电流、电阻和频率等电学量。

下面是数字万用表的基本使用方法：1. 准备工作：a. 打开数字万用表的电源开关，确保仪器电池电量充足。

b. 将测量功能旋钮旋到“OFF”位置。

2. 选择待测量的电学量：万用表一般有多个旋钮，通过选择不同的旋钮来测量不同的电学量。

用手指旋转旋钮，将其旋转到所要测量的电学量的位置。

3. 接线：按照待测电路的接线要求，将测量仪器与被测电路相连。

a. 测电压：选择V（电压）档，将仪表两个测量引线（红色为电压测量引线，黑色为公共（COM）引线）分别与被测电路的两个端点相连。

b. 测电流：选择A（电流）档，将红色的电流测量引线插入仪表上标有“A”符号的插孔中，黑色的公共引线插入COM插孔。

然后将电流测量引线分别与被测电路中的电流路径连接。

c. 测电阻：选择Ω（电阻）档，将仪表两个测量引线（红色为阳性引线，黑色为阴性引线）分别与被测电阻两端相连。

d. 测频率：选择Hz（频率）档，将仪表的测量引线与待测信号源的输出端相连。

4. 读数：a. 选择合适的测量量程，使所需测量量在该量程范围内。

b. 记住精度说明，以防止读数误差。

c. 在读数稳定后，即可记录测量结果。

5. 注意事项：a. 使用前请阅读仪器的使用说明书，了解仪器的技术参数和使用规范。

b. 当测量高电压或高电流时，要确保选择正确的量程，以避免损坏测量仪器或造成人身伤害。

c. 在选择量程时，应尽量选择合适的最小量程，以提高测量精度。

d. 在接线时，确保电路处于断电状态，以避免触电危险。

e. 测量结束后，将功能旋钮转到“OFF”位置，关闭电源开关，并拔掉测量引线，以防触电或损坏仪器。

总之，数字万用表使用方法十分简单，只需要按照上述步骤进行操作即可。

但在实际使用中，我们需要注意安全性和准确性，并且我们要仔细阅读说明书和了解仪器的性能，以确保正确而安全地进行测量工作。

数字万用表操作规程操作规程：一、操作前注意事项：1、将on/off控制器放在on边线，检查9v电池。

如果电池电压严重不足，“”将表明在显示器上。

这时应当更改电池后方能够采用该仪表。

2、测试笔插孔旁边的“”符号表示输入电压不应超过说明书规定的数值，这是为了保护内部线路免受损伤。

3、测试前要将功能控制器放在你所须要的量程边线。

4、切勿在功能控制器放在边线时测量电压或电流。

5、切勿测量高于地电位1000v的直流电压或700vd的交流电压，以确保人身安全。

6、在测量低电压时，特别注意不要碰触被测电路或未采用的仪表端子。

二、直流电压测量2、将功能控制器放在所需的v量程边线，并将测试笔相连接至试样电源或功率上，红色表笔所接端的极性将和电压值同时表明在显示器上。

三、交流电压测量2、将功能开关置于所需的v～量程位置，并将测试笔连接到待测电源或负载上，从显示器上读取测量结果。

四、电阻测量2、将功能控制器放在所需的ω量程边线，将表笔并收到被测电阻上，从显示器上加载测量结果。

五、直流电流测量数字万用表校准方法校准方法：v/ω/f插孔。

二、将功能控制器放在20v档，黑色表笔互连2v标准电池的负极，红色表笔接入标准电池的正极。

三、读数平衡后，从显示器上加载测量结果，与标准电池的标准电压对照校正，误差在±0.1%范围内。

μc-cf20微电脑充放电机采用操作规程操作规程：一、打开电源开关，证实μc-cf20微电脑控制器处在通电状态，通电15分钟后展开掌控操作方式，使电子器件性能平衡。

二、控制器额定值设置：设置额定值时，控制器处于待机状态，这时控制器出现图1画面。

在10秒内按下“确认“键，系统将更新控制器内容出现图2画面。

在光标处等待输入“1-3”数据键。

setting！device？？pressenterkey1：set-rating2：set-program3：refer-recordi-p.digit：02rating-i：40.00au-p.digit：01raying-u：300.0v图1图2图3图2中：“1”为设置额定值。

数字万用表使用方法数字万用表的使用教程数字式万用表，是把连续的被测模拟电参量自动的变成断续的，用数字编码方式并以十进制数字自动显示测量结果的一种电测量仪表，数字式万用表具有输入阻抗高、误差小、读数直观的优点，但显示较慢也是其不足之处，一般用于测量不变的电流、电压值。

数字式万用表由于有蜂鸣器，因而测量电路的通断比较方便。

所以在电脑维修中数字万用表的使用是必不可少的。

本文来说说数字万用表的基本使用。

1.数字万用表的认识(1)插孔和转换开关的使用首先要根据测试项目选择插孔或转换开关的位置，由于使用时测量电压、电压和电阻等交替地进行，一定不要忘记换档。

切不可用测电阻、电流档测电压，如果用直流电流或电阻档去误量交流220V电源，则万用表会立刻烧毁。

(2)测试表笔的使用万用表有红、黑两根表笔，位置不能接反、接错，否则，会带来测试错误或判断失误。

一般万用表的将黑表笔插入COM插孔，红表笔插人VΩ插孔。

(3)如何读数数字万表表十分采用数字直接显示，因此，读数十分方便。

2.数字万用表的使用操作(1)电压测量将黑表笔插人COM插孔，红表笔插入VΩ插孔。

测直流电压时，将功能开关置于DCV量程范围，测交流电压时则应置于ACV量程范围)，并将测试表笔连接到被测负载或信号源上，在显示电压读数时，同时会指示出红表笔所接电源的极性。

如果不知被测电压范围，则首先将功能开关置于最大量程后，视情况降至合适量程。

如果值显"1"表示过量程，功能开关应置于更高量程。

(2)电阻的测量将黑表笔插入COM插孔，红表笔插入VII插孔(注意红表笔极性为"十")。

将功能开关置于所需量程上，将测试笔跨接在被测电阻上。

当输入开路时，会显示过量程状态"1"。

如果被测电阻超过所用量程，则会指示出过量程"1"须用高挡量程。

当被测电阻在1M以上时，该表需数秒后方能稳定读数，对于高电阻测量，这是正常的。
