数字万用表使用方法教学教材

万用表的使用方法一、万用表万用表又叫多用表、三用表、复用表，是一种多功能、多量程的测量仪表，一般万用表可测量直流电流、直流电压、交流电压、电阻和音频电平等，有的还可以测交流电流、电容量、电感量及半导体的一些参数（如β）。

1．万用表的结构（500型）万用表由表头、测量电路及转换开关等三个主要部分组成。

（1）表头它是一只高灵敏度的磁电式直流电流表，万用表的主要性能指标基本上取决于表头的性能。

表头的灵敏度是指表头指针满刻度偏转时流过表头的直流电流值，这个值越小，表头的灵敏度愈高。

测电压时的内阻越大，其性能就越好。

表头上有四条刻度线，它们的功能如下：第一条（从上到下）标有R或Ω，指示的是电阻值，转换开关在欧姆挡时，即读此条刻度线。

第二条标有∽和VA，指示的是交、直流电压和直流电流值，当转换开关在交、直流电压或直流电流挡，量程在除交流10V以外的其它位置时，即读此条刻度线。

第三条标有10V，指示的是10V的交流电压值，当转换开关在交、直流电压挡，量程在交流10V时，即读此条刻度线。

第四条标有dB，指示的是音频电平。

（2）测量线路测量线路是用来把各种被测量转换到适合表头测量的微小直流电流的电路，它由电阻、半导体元件及电池组成它能将各种不同的被测量（如电流、电压、电阻等）、不同的量程，经过一系列的处理（如整流、分流、分压等）统一变成一定量限的微小直流电流送入表头进行测量。

（3）转换开关其作用是用来选择各种不同的测量线路，以满足不同种类和不同量程的测量要求。

转换开关一般有两个，分别标有不同的档位和量程。

2．符号含义（1）∽表示交直流（2）V－2.5KV 4000Ω/V 表示对于交流电压及2.5KV的直流电压挡，其灵敏度为4000Ω/V（3）A－V－Ω 表示可测量电流、电压及电阻（4）45－65－1000Hz 表示使用频率范围为1000 Hz以下，标准工频范围为45－65Hz（5）2000Ω/V DC 表示直流挡的灵敏度为2000Ω/V钳表和摇表盘上的符号与上述符号相似（其他因为符号格式不对不能全部写上『表示磁电系整流式有机械反作用力仪表『表示三级防外磁场『表示水平放置）））3．万用表的使用（1）熟悉表盘上各符号的意义及各个旋钮和选择开关的主要作用。

-1-尊敬的顾客感谢您使用本公司生产的产品。

在初次使用该仪器前，请您详细地阅读使用说明书，将可帮助您正确使用该仪器。

我们的宗旨是不断地改进和完善公司的产品，因此您所使用的仪器可能与使用说明书有少许差别。

若有改动，我们不一定能通知到您，敬请谅解！如有疑问，请与公司售后服务部联络，我们定会满足您的要求。

试线、电源插座时，会产生电火花，小心电击，避免触电危险，注意人身安全！-2-◆慎重保证本公司生产的产品，在发货之日起三个月内，如产品出现缺陷，实行包换。

一年（包括一年）内如产品出现缺陷，实行免费维修。

一年以上如产品出现缺陷，实行有偿终身维修。

◆安全要求请阅读下列安全注意事项，以免人身伤害，并防止本产品或与其相连接的任何其它产品受到损坏。

为了避免可能发生的危险，本产品只可在规定的范围内使用。

只有合格的技术人员才可执行维修。

—防止火灾或人身伤害使用适当的电源线。

只可使用本产品专用、并且符合本产品规格的电源线。

正确地连接和断开。

当测试导线与带电端子连接时，请勿随意连接或断开测试导线。

产品接地。

本产品除通过电源线接地导线接地外，产品外壳的接地柱必须接地。

为了防止电击，接地导体必须与地面相连。

在与本产品输入或输出终端连接前，应确保本产品已正确接地。

注意所有终端的额定值。

为了防止火灾或电击危险，请注意本产品的所有额定值和标记。

在对本产品进行连接之前，请阅读本产品使用说明书，以便进一步了解有关额定值的信息。

请勿在无仪器盖板时操作。

如盖板或面板已卸下，请勿操作本产品。

-3-使用适当的保险丝。

只可使用符合本产品规定类型和额定值的保险丝。

避免接触裸露电路和带电金属。

产品有电时，请勿触摸裸露的接点和部位。

在有可疑的故障时，请勿操作。

如怀疑本产品有损坏，请本公司维修人员进行检查，切勿继续操作。

请勿在潮湿环境下操作。

请勿在易爆环境中操作。

保持产品表面清洁和干燥。

－安全术语警告：警告字句指出可能造成人身伤亡的状况或做法。

小心：小心字句指出可能造成本产品或其它财产损坏的状况或做法。

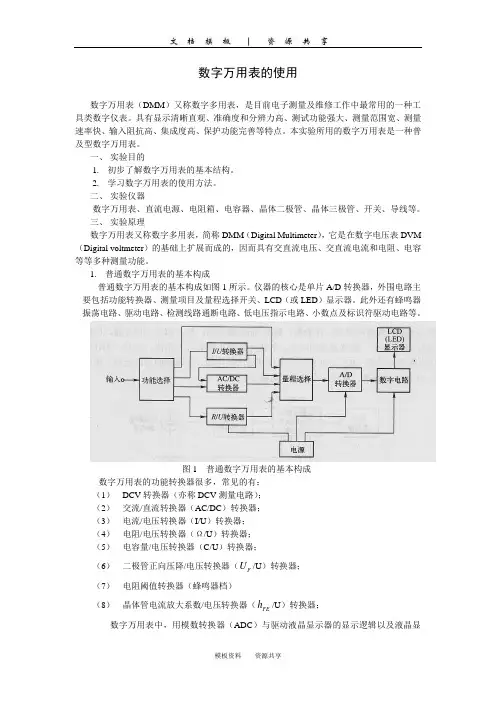

数字万用表的使用数字万用表（DMM）又称数字多用表，是目前电子测量及维修工作中最常用的一种工具类数字仪表。

具有显示清晰直观、准确度和分辨力高、测试功能强大、测量范围宽、测量速率快、输入阻抗高、集成度高、保护功能完善等特点。

本实验所用的数字万用表是一种普及型数字万用表。

一、实验目的1.初步了解数字万用表的基本结构。

2.学习数字万用表的使用方法。

二、实验仪器数字万用表、直流电源、电阻箱、电容器、晶体二极管、晶体三极管、开关、导线等。

三、实验原理数字万用表又称数字多用表，简称DMM（Digital Multimeter），它是在数字电压表DVM （Digital voltmeter）的基础上扩展而成的，因而具有交直流电压、交直流电流和电阻、电容等等多种测量功能。

1.普通数字万用表的基本构成普通数字万用表的基本构成如图1所示。

仪器的核心是单片A/D转换器，外围电路主要包括功能转换器、测量项目及量程选择开关、LCD（或LED）显示器。

此外还有蜂鸣器振荡电路、驱动电路、检测线路通断电路、低电压指示电路、小数点及标识符驱动电路等。

图1 普通数字万用表的基本构成数字万用表的功能转换器很多，常见的有：（1）DCV转换器（亦称DCV测量电路）；（2）交流/直流转换器（AC/DC）转换器；（3）电流/电压转换器（I/U）转换器；（4）电阻/电压转换器（Ω/U）转换器；（5）电容量/电压转换器（C/U）转换器；U/U）转换器；（6）二极管正向压降/电压转换器（F（7）电阻阈值转换器（蜂鸣器档）h/U）转换器；（8）晶体管电流放大系数/电压转换器（FE数字万用表中，用模数转换器（ADC）与驱动液晶显示器的显示逻辑以及液晶显示器组成的数字电压表代替了指针式万用表中的磁电系表头。

配合各种功能转换器以及其他外围电路，就形成能够测量多种电学量的数字万用表。

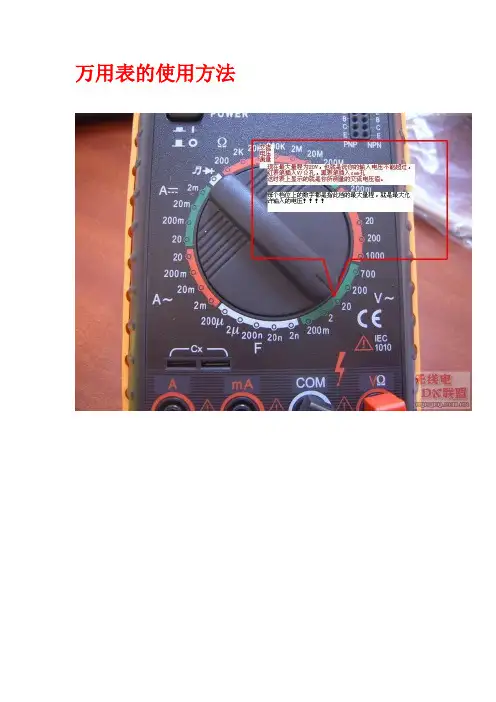

2. 数字万用表的使用方法（1） 操作面板以VC9205数字万用表为例，如图2所示，操作面板由以下几部分构成① 液晶显示器：显示仪表测量的数值；② FE h 插孔：测三极管放大倍数；③ 电容测量插孔；④功能/量程转换开关（旋钮）：用于改变测量功能及量程；⑤输入插孔：5-1 电压、电阻插孔；5-2 10A 电流测试插孔；5-3 小于200mA 电流测试插孔；5-4 公共插孔（2） 直流电压测量将黑表笔插入“COM ”插孔，红表笔插入“V Ω”插孔。

数字万用表的使用手册（UT39A/B/C型万用表）万用表的外表结构1．LCD显示器2．数据保持选择键3．晶体管放大倍数测试输入座4．公共输入端5．其余测量输入端6．mA测量输入端7．20A/10A电流输入端8．电容测试座9．量程开关10．电源开关一．直流电压测量●将红表笔插入“VΩ”插孔，黑表笔插入“COM”插孔●将功能开关置于V＝量程挡，并将测试表笔并联到待测电源或负载上。

●从显示器上读取测量结果。

注意：☆不知被测电压范围时，请将功能开关置于最大量程，根据读数需要逐步调低测量量程挡。

☆当LCD只在最高位显示“1”时，说明已超量程，需调高量程。

☆不要输入高于1000V或750rms的电压，显示更高电压是可能的，但有损坏仪表内部线路的危险。

☆测量高电压时，要格外注意，。

以避免触电。

☆在完成所有测量操作后，要断开表笔与被测电路的连接，并从仪表输入端拿点表笔☆每一个量程挡，仪表的输入阻抗均为10MΩ，这种负载效应在测量高阻电路时会引起测量误差，如果被测电路阻抗∠10kΩ，误差可以忽略。

二交流电压测量三直流电流测量●将红表笔插入“”或“”插孔当测量200 mA以下的电流时，插入插孔;当测量200mA及以上的电流时，插入“10A”或“20A”插孔，黑表笔插入“”插孔。

当测量200mA及以上的电流时，黑表笔插入“COM”插孔●将功能开关置于A-----量程，并将测试表笔串联接入到待测负载回路里。

●从显示器上读出测量结果。

注意:☆当开路电压与地之间的电压超过安全电压60VDC或30Vrms时，请勿尝试进行电流的测量，以避免仪表或被测设备的损坏，以及伤害到你自己。

因为这类电压会有电击的危险。

☆在测量前一定要切断被测电源，认为检查输入端子及量程开关位置是否正确，确认无误后，才可通电测量。

☆若输入过载，内装保险丝会熔断，须于更换。

保险丝外形尺寸：φ5*20mm ，规格F0.315A/250V☆大电流测试时，为了安全使用仪表，每次测量时间应小于10秒，测量的间隔时间应大于15分钟。
