FUKE数字万用表使用说明书

福禄克FLUKE115型数字万用表的使用方法万用表的作用:万用表又称多用表、三用表、复用表，是一种多功能、多量程的测量仪表，一般的数 字万用表可以测量交、直流电压、交、直流电流、频率、电阻、电容、二极管、 三极管 等。

_ 、 使用数安万用表的注意事项：1、 对测量交流电30V 以上、直流电60V 以上时，应格外小心，防止触电事故。

2、 测量时应正确使用接线端、开关档位和量程。

3、 测量电阻、通断性、二极管或电容器以前，应切断电路电源，并把所有的高压电 容器放电4、 仪表有手动(Range )和自动(Auto)两种量程：开机时数字万用表自动进入(Auto) 自动量程，仪表会根据被测量值的大小，由大到小自动判断，选择合适的量程，但测量 时较长；也可以通过按“ Range ”键，手动选择量程，测量时间短，精度高三、数字万用表各按键注解四、如何使用数字万用表MAX MIN 最大值、最小值、平均值 HOLD 读数锁定 OFF 关机 V 〜交流电压、频率档 V--直流电压档 A--直流电流档 测量电流正极红色插孔 负极黑色插孔 A 〜交流电流、频率测量档RANGE 测量量程调节黄色第二功能键背光灯开关mv —直流毫伏电压档Q 电阻测量档??线路通断蜂呜档二极管、-II -电容测量档V Q 电压、电阻、二极管、电容正极1、交流电压的测量(AC〜0.06 —600V ):首先将红表笔插进“V Q ”孔内，黑表笔插进“com”孔内，再将旋钮打至交流V〜档，在已知电压大小的情况下，通过“ RANGE'按键选择合适的量程，在未知电压大小情况下可以直接用“ Auto”自动档，保持接触稳定，便可以直接从显示屏上读取交流电压的数值。

还可以通过“ MIN MAX”按键，测量出交流电的最小值、最大值、平均值。

交流电压无正负之分，测量时应注意人身安全，不要随便用手触摸表笔的金属部分。

2、直流电压的测量(1 )、直流大电压测量(0.001 —600V ):首先将红表笔插进“V Q ”孔内，黑表笔插进“com”孔内，再将旋钮打至直流V--” 档，在已知电压大小的情况下，通过“ RANGE'按键选择合适的量程，在未知电压大小情况下可以直接用“ Auto”自动档，保持接触稳定，便可以直接从显示屏上读取直流电压的数值。

目录1目的规定了FLUKE-15B+型数字万用表的操作和保养。

确保仪器的正确使用、避免仪器和产品因使用不当而造成的损坏，提高产品测试数据的有效性、真实性、准确性。

? 2范围各相关使用部门负责仪器的保养、点检、使用和保管。

3设备操作方法3.1使用前点检1)检查本机的校验周期是否在有效使用期内。

2)在使用电表前，请检查机壳。

切勿使用已损坏的电表。

检查是否有裂纹或缺少塑胶件。

特别注意接头周围的绝缘。

3)检查测试表笔的绝缘是否损坏或表笔金属是否裸露在外。

检查测试表笔是否导通。

请在使用电表之前更换已被损坏的测试表笔。

4)用电表测量已知的电压，确定电表操作正常。

请勿使用工作异常的电表。

5)点检结束请将点检情况记录于《点检记录表》。

3.2使用注意事项1)请勿在连接端子之间或任何端子和地之间施加高于仪表额定值的电压。

2)对30V交流或60V直流以上的电压，应格外小心，这些电压有电击危险。

3)测量时请选择合适的接线端子、功能和量程。

4)请勿在有爆炸性气体、蒸气或粉尘环境中使用。

5)使用测试控针时，手指应保持在保护装置的后面。

6)进行连接时，先连接公共测试表笔，再连接带电的测试表笔；切断连接时，则先断开带电的测试表笔，再断开公共测试表笔。

7)测试电阻、通断性、二极管或电容器前，应先切断电路的电源并把所有高压电容器放电。

8)对于所有功能，包括手动或自动量程，为了避免因读数不当导致电击风险，首先使用交流功能来验证是否有交流电压存在。

然后，选择等于或大于交流量程的直流电压。

9)使用完毕后，将电表档位旋转至“0FF”处，关闭电表。

3.3按键及接线端概述1)HOLD:保持当前读数.按下此键后，电表保持最后一次测量数据。

再按下此键则取消。

2)RANGE:手动量程及自动量程切换。

电表默认自动量程，当电表处于自动量程时，Auto?Range?显示。

按下此键，可切换为手动量程，手动量程时，按下此键增加量程，当达到最高量程时，电表会回到最低量程。

万用表使用说明一概述万用表具有多种功能，可测量电压、电流、电阻、电容、频率等物理量，同时可检测二极管和电路通断性，是设备安装，调试，维护的必备工具。

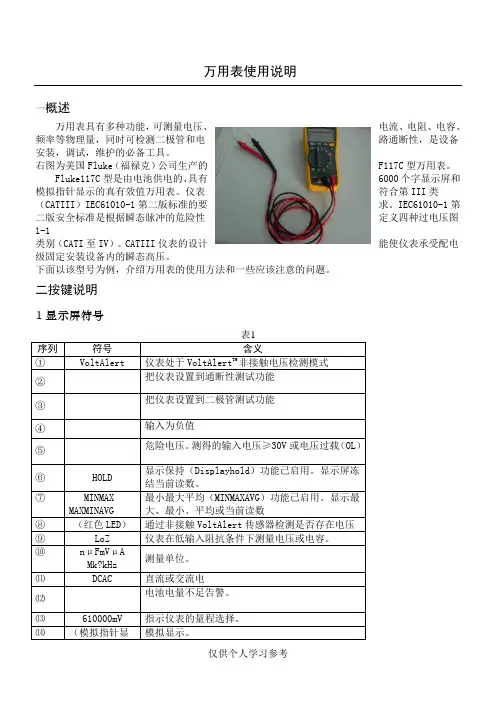

右图为美国Fluke（福禄克）公司生产的F117C型万用表。

Fluke117C型是由电池供电的、具有6000个字显示屏和模拟指针显示的真有效值万用表。

仪表符合第III类（CATIII）IEC61010-1第二版标准的要求。

IEC61010-1第二版安全标准是根据瞬态脉冲的危险性定义四种过电压图1-1类别（CATI至IV）。

CATIII仪表的设计能使仪表承受配电级固定安装设备内的瞬态高压。

下面以该型号为例，介绍万用表的使用方法和一些应该注意的问题。

二按键说明1显示屏符号表1序列符号含义①VoltAlert 仪表处于VoltAlert TM非接触电压检测模式②把仪表设置到通断性测试功能③把仪表设置到二极管测试功能④输入为负值⑤危险电压。

测得的输入电压≥30V或电压过载（OL）⑥HOLD 显示保持（Displayhold）功能已启用。

显示屏冻结当前读数。

⑦MINMAXMAXMINAVG 最小最大平均（MINMAXAVG）功能已启用。

显示最大、最小、平均或当前读数⑧（红色LED）通过非接触VoltAlert传感器检测是否存在电压⑨LoZ 仪表在低输入阻抗条件下测量电压或电容。

⑩nμFmVμAMk?kHz测量单位。

⑾DCAC 直流或交流电⑿电池电量不足告警。

⒀610000mV 指示仪表的量程选择。

⒁（模拟指针显模拟显示。

示）⒂AutoVolts（自动电压）Auto（自动）Manual（手动）仪表处于自动电压（AutoVolts）功能。

自动量程。

仪表能自动选择可获得最高分辨率的量程。

手动量程。

用户自行设置量程。

⒃+ 模拟指针显示极性⒄0L 输入值太大，超出所选量程。

⒅LEAd 测试导线警示。

当仪表的功能开关转到或转离A档位时，该符号会短暂显示。

2接线端图2-1图3-1测量电压、电阻、通断性、测量电流电容、二极管，频率表23开关档位表3开关档位测量功能AUTO-VLOZ 根据所感测到的低阻抗输入情况自动选择交流或直流电压。

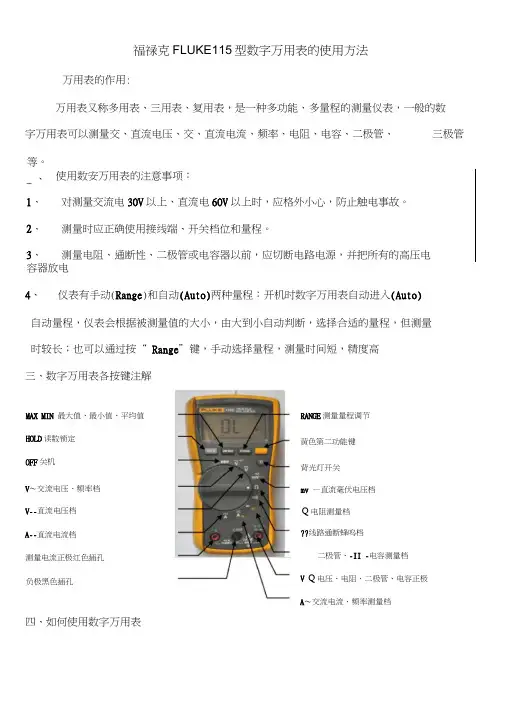

福禄克F L U K E 115型数字万用表的使用方法 一、 万用表的作用：二、 万用表又称多用表、三用表、复用表，是一种多功能、多量程的测量仪表，一般的数字万用表可以测量交、直流电压、交、直流电流、频率、电阻、电容、二极管、三极管等。

三、 使用数安万用表的注意事项：1、对测量交流电30V 以上、直流电60V 以上时，应格外小心，防止触电事故。

2、测量时应正确使用接线端、开关档位和量程。

3、 测量电阻、通断性、二极管或电容器以前，应切断电路电源，并把所有的高压电容器放电。

4、 仪表有手动（Range ）和自动(Auto)两种量程：开机时数字万用表自动进入(Auto)自动量程，仪表会根据被测量值的大小，由大到小自动判断，选择合适的量程，但测量时较长；也可以通过按“Range ”键，手动选择量程，测量时间短，精度高。

四、 数字万用表各按键注解MAXMIN 最大值、最小值、HOLD 读数锁定V ～交流电压、频率档OFF 关机V--直流电压档A--直流电流档负极黑色插孔 测量电流正极红色插孔 线路通断蜂呜档??? 黄色第二功能键 Ω电阻测量档 mv —直流毫伏电压档 背光灯开关 RANGE 测量量程调节 二极管、-‖-电容测量档 V Ω电压、电阻、二极管、A ～交流电流、频率测量档四、如何使用数字万用表1、交流电压的测量（AC～0.06—600V）：V～交流电压、频首先将红表笔插进“VΩ”孔内，黑表笔插进“com”孔内，再将旋钮打至交流“V～”档，在已知电压大小的情况下，通过“RANGE”按键选择合适的量程，在未知电压大小情况下可以直接用“Auto”自动档，保持接触稳定，便可以直接从显示屏上读取交流电压的数值。

还可以通过“MINMAX”按键，测量出交流电的最小值、最大值、平均值。

交流电压无正负之分，测量时应注意人身安全，不要随便用手触摸表笔的金属部分。

2、直流电压的测量V--直流电压（1）、直流大电压测量（0.001—600V）：首先将红表笔插进“VΩ”孔内，黑表笔插进“com”孔内，再将旋钮打至直流“V--”档，在已知电压大小的情况下，通过“RANGE”按键选择合适的量程，在未知电压大小情况下可以直接用“Auto”自动档，保持接触稳定，便可以直接从显示屏上读取直流电压的数值。

fluke万用表使用说明书中FLUKE 15B型和FLUKE 17B可以测量电压、电阻、电流、二极管、三极管、MOS场效应管的测量等几大功能综合在一起的强大的一款小仪器。

为了让你更好的掌握万用表测量方法，电工之家来详解一下它的使用方法和功能与注意事项。

一、测量电压时测量直流电压时，如电池、随身听电源等。

首先将黑表笔插进相印的孔，把旋钮选到相印位置。

二、测量交流电压的时表笔插孔与直流电压的测量一样，不过应该将旋钮打到交流档处所需的量程即可。

交流电压无正负之分，测量方法跟前面相同。

无论测交流还是直流电压，要注意自身安全，不要随便用手触摸表笔的金属部分。

三、测量电流时测量直流电流时。

将黑表笔插入对应孔。

将FLUKE 15B型和FLUKE 17B万用表串进电路中，保持稳定，即可读数。

四、测量电阻时用表笔接在电阻两端金属部位，测量中可以用手接触电阻，但不要把手同时接触电阻两端，这样会影响测量精确度，因为人体是电阻很大。

五、测量二极管时表笔位置与电压测量一样;用红表笔接二极管的正极，黑表笔接负极，这时会显示二极管OL。

再次对调表笔会显示一个数值。

再次调换表笔，显示屏显示“OL.”则为正常。

因为二极管的反向电阻很大，否则此管已被击穿或性能已经改变。

六、三极管的测量表笔插位同上;其原理同二极管。

先假定A脚为基极，用黑表笔与该脚相接，红表笔与其他两脚分别接触其他两脚;然后再用红笔接A脚，黑笔接触其他两脚，且此管为PNP管。

那么集电极和发射极如何判断呢?数字表不能像指针表那样利用指针摆幅来判断。

七、MOS场效应管的测量利用FLUKE 15B型和FLUKE 17B的二极管档。

若某脚与其他两脚间的正反压降均大于2V，即显示“1”，此脚即为栅极G。

再交换表笔测量其余两脚，压降小的那次中，黑表笔接的是D极(漏极)，红表笔接的是S极(源极)。

在使用FLUKE 15B型和FLUKE 17B 的同时也要注意以下问题避免可能受到电击或人员伤害，以及避免对电表或待测装置造成损害，请遵照下面的惯例说明使用电表：①进行连接时，先连接公共测试导线，再连接带电的测试导线;切断连接时，则先断开带电的测试导线，再断开公共测试导线。

FLUKE15B型万用表使用说明书1表笔端子功能叙述：1、适用于1至10安培的交流和直流电电流测量的输入端子。

2、适用于至400毫安的交流和直流电微安或毫安测量的输入端子。

3、适用于所有测式的公共端子4、适用于电压、电阻、通断性、二极管、电容测量的输入端子。

2显示屏功能说明：（见下图）1 电表有手动及自动量程两个选择。

在自动量程模式内，电表会为检测到的输入选择最佳量程。

当电表在自动量程模式时，会显示Auto Range。

手动量程操作如下：（一）每按一次Range键，会递增一个量程。

当达到最高量程时电表会回到最低量程；（二）要退出手动量程模式，按住Rang两秒钟。

2 Hold键的使用：当按下时表示保存当前读数；再按一下表示回复正常操作。

3 测量交流和直流电压：若要最大程度减少包含交流和直流电压元件的未知电压产生不正确读数，首先要选择电表上的交流电压功能，特另记下产生正确测量结果所需的交流电量程。

然后，手动选择直流电功能，其直流电量程应等于或高于先前记下的交流电量程。

（一）转动旋转开关，选择交流电或直流电；（二）将红色表笔插入写有V字样的端子中，将黑色表笔插入COM端子中。

（三）将表笔正确接触到想要的电路测试点，测量其电压。

1测量交流或直流电流方法同交流或直流电压的测量方法相同。

不同的是将红色表笔插入到A、mA或μA端子孔中，以选择你要的量程。

转动旋转开关选择交流直流。

测量过程中断开待测的电路路径，然后用表笔正确在断口处。

2测量电阻及通断性在测量电阻或电路的通断性时，为避免受到电击或造成电表的损坏，请确保电路的电源已关闭，并将所有电容器放电。

（一）将旋转开关打到欧母档即图Ω位置；（二）将红色表笔插到测式电压的红色表笔端子孔中；（三）将指针接触到想要的电路测试点，测量电阻。

（四）通断性的判断：当选中了电阻模式，按两次黄色按钮可启动通断性蜂鸣器。

若电阻不超过50欧母，蜂鸣器会发出连续音，表明短路。

若电表读数为0，则表示是开路。

万用表使用说明概述万用表又叫多用表、三用表、复用表，是一种多功能、多量程的测量仪表。

万用表具有多种功能，可测量电压、电流、电阻、电容、频率等物理量，同时可检测二极管和电路通断性，是设备安装，调试，维护的必备工具。

安全须知警告表示可能对用户造成危险的状况和操作。

小心表示会对产品或受测设备造成损坏的状况和操作。

有关本产品和本手册所用的国际电气符号，请参阅表 1 中的解释。

阅读安全须知，并遵守安全工作规范。

警告为了防止可能发生的触电、火灾或人身伤害：•仔细阅读所有说明。

•在使用产品前，请先阅读所有安全须知。

•请仅将产品用于指定用途，否则可能减弱产品提供的防护。

•请勿在爆炸性气体、蒸汽周围或在潮湿环境中使用产品。

•使用产品前先检查外壳。

检查是否存在裂纹或塑胶件缺损。

请仔细检查端子附近的绝缘体。

•若产品损坏，请勿使用。

•若产品工作异常，请勿使用。

•遵守当地和国家的安全规范。

穿戴个人防护用品（经认可的橡胶手套、面具和阻燃衣物等），以防危险带电导体外露时遭受电击和电弧而受伤。

•仅使用正确的测量标准类别 (CAT)、电压和电流额定探头、测试导线和适配器进行测量。

•切勿在未安装探头保护帽的情况下在 CAT III 环境中使用测试探头。

保护帽可以将外露的探头金属部分降低至 4 毫米以下。

这样就减少了因短路产生弧闪的可能性。

•先测量一个已知电压，确定产品是否正常运行。

•请按照指定的测量类别、电压或电流额定值进行操作。

•端子间或每个端子与接地点之间施加的电压不能超过额定值。

Digital Multimeters安全须知•禁止触摸电压超过 30 V 真有效值交流电、42 V 交流电峰值或 60 V 直流电的带电导体。

•请勿使用已损坏的测试导线。

检查测试导线是否绝缘不良，并测量已知的电压。

•测量时，请先连接零线或地线，再连接火线；断开时，请先切断火线，再断开零线和地线。

•请将手指握在探针护指装置的后面。

•打开电池盖之前，首先断开所有探头、测试线和附件。

工程师必读《数字万用表应用入门手册》目录数字万用表的选择一些基本参数分辨率，字数和位 (2)准确度 (2)欧姆定律 (3)数字和模拟显示 (3)直流和交流电压电压测量 (4)如何进行电压测量 (4)电阻，连续性和二级管测量 (5)电阻 (5)如何进行电阻测量 (6)连续性 (6)二极管测试 (6)直流和交流电流如何进行电流测量 (7)电流输入保护 (7)电流探头附件 (7)安全性万用表安全性 (9)万用表常见故障 (9)万用表保护电路类型 (9)万用表安全特性 (9)安全检查清单 (10)数字万用表附件和术语表万用表特殊功能为测量工作选择数字万用表时，不仅需要了解基本参数，还要知道万用表设计所提供的特性、功能和总体价值及其制造中所注重的方面。

现如今，可靠性比以往更加重要，尤其在恶劣测量条件下。

在福禄克数字式万用表被放到工具箱中投入使用之前，它们已经过严格测试与评估。

用户安全性是福禄克数字式万用设计当中所考虑的一个首要问题。

提供充分的元件间隔、双重绝缘和输入保护，这样有助于防止使用不当带来的人身伤害和万用表损坏。

福禄克是按照最新和最严格的安全标准来设计数字式万用表的。

福禄克提供了多款数字式万用表，它们具有各种功能特性，如触摸保持 (T o u c h H o l d®)、模拟条形图，相对值测量和高分辨率。

用于大电流和温度测量的附件扩展了数字式万用表的功能。

有些数字万用表还具备双阻抗输入，小电阻测量，低通滤波器，记录和报告等特殊功能。

数字万用表的选择。

1 21 21 212 分辨率是指万用表进行测量时对小信号的分辨能力。

知道万用表的分辨率，就可以确定它是否能观察到被测信号的很小变化。

例如，如果数字式万用表在 4 V 量程上的分辨率为 1 mV ，说明它可在读取 1 V 时观察到 1 mV (1/1000 V ) 的变化。

如果您必须测量最小 1/4 英寸（或 1 毫米）的长度，那么您不会购买最小刻度为 1 英寸（或 1 厘米）的尺子。

福禄克F L U K E 115型数字万用表的使用方法 一、 万用表的作用：二、 万用表又称多用表、三用表、复用表，是一种多功能、多量程的测量仪表，一般的数字万用表可以测量交、直流电压、交、直流电流、频率、电阻、电容、二极管、三极管等。
