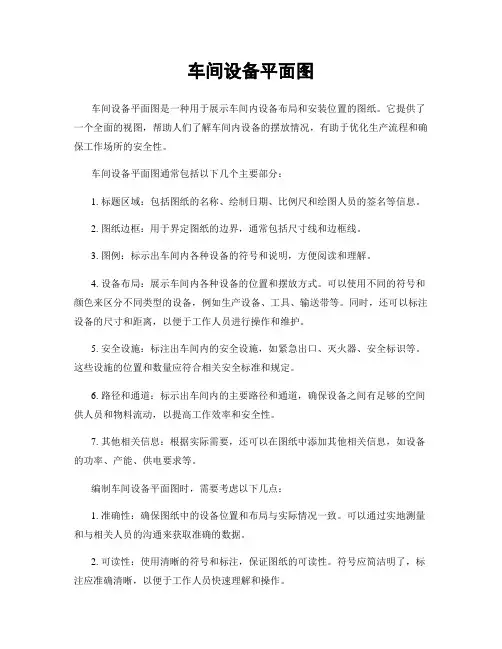

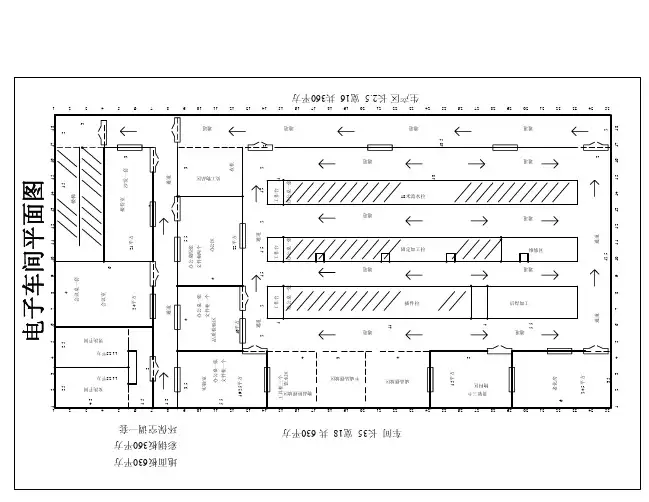

车间设备平面图车间设备平面图是一种用于展示车间内设备布局和安装位置的图纸。
它提供了一个全面的视图，帮助人们了解车间内设备的摆放情况，有助于优化生产流程和确保工作场所的安全性。
车间设备平面图通常包括以下几个主要部分：1. 标题区域：包括图纸的名称、绘制日期、比例尺和绘图人员的签名等信息。
2. 图纸边框：用于界定图纸的边界，通常包括尺寸线和边框线。
3. 图例：标示出车间内各种设备的符号和说明，方便阅读和理解。
4. 设备布局：展示车间内各种设备的位置和摆放方式。
可以使用不同的符号和颜色来区分不同类型的设备，例如生产设备、工具、输送带等。
同时，还可以标注设备的尺寸和距离，以便于工作人员进行操作和维护。
5. 安全设施：标注出车间内的安全设施，如紧急出口、灭火器、安全标识等。
这些设施的位置和数量应符合相关安全标准和规定。
6. 路径和通道：标示出车间内的主要路径和通道，确保设备之间有足够的空间供人员和物料流动，以提高工作效率和安全性。
7. 其他相关信息：根据实际需要，还可以在图纸中添加其他相关信息，如设备的功率、产能、供电要求等。
编制车间设备平面图时，需要考虑以下几点：1. 准确性：确保图纸中的设备位置和布局与实际情况一致。
可以通过实地测量和与相关人员的沟通来获取准确的数据。
2. 可读性：使用清晰的符号和标注，保证图纸的可读性。
符号应简洁明了，标注应准确清晰，以便于工作人员快速理解和操作。
3. 安全性：考虑设备之间的安全距离和通道宽度，确保工作人员的安全。
同时，标注出安全设施和紧急出口的位置，以便在紧急情况下及时采取相应措施。
4. 更新维护：车间设备平面图应定期进行更新和维护，及时反映设备的变动和更改。
这有助于保持图纸的准确性和可用性。
总之，车间设备平面图是一种重要的工具，可以帮助人们更好地了解车间内设备的布局和安装情况。
通过合理编制和使用车间设备平面图，可以提高生产效率，确保工作场所的安全性，并为设备维护和更新提供便利。
