一、实训目的本次离合器检测实训旨在通过实际操作，使学生掌握离合器的基本构造、工作原理以及检测方法，提高学生对汽车传动系统的认识，增强实际操作技能，为今后从事汽车维修工作打下坚实基础。
二、实训时间与地点实训时间：2021年X月X日实训地点：汽车维修实训室三、实训内容1. 离合器的基本构造离合器是汽车传动系统中重要的部件，主要由主动盘、从动盘、压盘、分离轴承、离合器壳体等组成。
其作用是使发动机与传动系统之间实现平稳、可靠的连接与分离。
2. 离合器的工作原理离合器通过摩擦力传递发动机的动力，实现发动机与传动系统的连接与分离。
当踩下离合器踏板时，分离轴承将离合器压盘与从动盘分离，切断动力传递；当松开离合器踏板时，离合器压盘将主动盘与从动盘压紧，使动力传递。
3. 离合器的检测方法（1）外观检查1）检查离合器壳体、压盘、主动盘、从动盘等部件是否有裂纹、变形、磨损等现象；2）检查分离轴承、离合器拉杆、踏板等部件是否有损坏、磨损等现象。
（2）离合器分离间隙检测1）将离合器踏板完全踩下，使离合器分离；2）使用量具测量离合器分离间隙，应符合厂家规定的要求。
（3）离合器自由行程检测1）将离合器踏板完全松开，使离合器处于接合状态；2）使用量具测量离合器自由行程，应符合厂家规定的要求。
（4）离合器传动效率检测1）使用离合器传动效率检测仪，测量离合器传动效率；2）根据厂家规定的要求，判断离合器传动效率是否正常。
四、实训步骤1. 准备工作：穿戴好防护用品，检查实训设备是否完好。
2. 离合器外观检查：按照上述方法对离合器各部件进行外观检查。
3. 离合器分离间隙检测：按照上述方法进行离合器分离间隙检测。
4. 离合器自由行程检测：按照上述方法进行离合器自由行程检测。
5. 离合器传动效率检测：按照上述方法进行离合器传动效率检测。
6. 记录检测结果：将检测结果填写在实训报告单上。
7. 总结实训心得：对本次实训进行总结，分析存在的问题，提出改进措施。

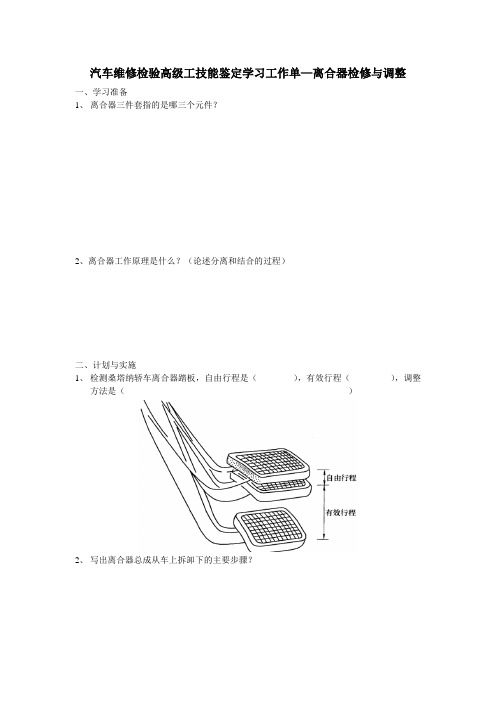

汽车维修检验高级工技能鉴定学习工作单—离合器检修与调整
一、学习准备
1、离合器三件套指的是哪三个元件？
2、离合器工作原理是什么？（论述分离和结合的过程）
二、计划与实施
1、检测桑塔纳轿车离合器踏板，自由行程是（），有效行程（），调整
方法是（）
2、写出离合器总成从车上拆卸下的主要步骤？
3、如何检查离合器从动盘磨损情况？并写出检查结果和规定范围？
4、如何对膜片弹簧磨损进行检查，并写出检查结果和规定范围？
5、简述离合器三件套装配技巧和注意事项？
6、分析离合器分离不彻底、离合器打滑、离合器异响的原因和解决方法？。
《汽车底盘离合器检修项目》教案（2015～2016学年第二学期）适用于汽车制造和检测专业院系（部）____ _汽车工程系__ _班级____ _15汽检2、6班_ ___教师_______ 李玉超_ _ ____教案首页教学设计教学内容【复习导入】离合器是传动系统的第―个总成,它的主动部分与发动机飞轮连。
从动部分与变速器相连，在汽车起步到行驶过程，它可以使发动机与变速器暂时分离或接合，以切断或传递发动机向传动系统输出的动力。
本次任务主要是离合器的拆装，检修及自由行程调整。
【告知目的】能力目标：1.能够熟练掌握离合器压盘的检修方法。
2能够熟练掌握离合器从动片的检修方法。
3能够熟练掌握离合器自由行程的调整方法。
知识目标：1.掌握离合器打滑的原因。
2..掌握离合器抖动的原因。
3掌握离合器分离不彻底的原因。
4.掌握离合器异响的原因。
【任务导入】开学上班当天，因各系需要在图书馆分发教材，领导安排我开车给各系拉书，在开车的过程中我发现车辆踩下离合器踏板换档时换挡时档杆有冲击感，即使换挡成功，起步时车辆很容易熄火。
【任务单】【操作示范】（一）离合器的拆装【离合器的拆卸】1、冲配标记为了保证离合器与飞轮整体的动平衡,确保安装时的谁确位置,需在飞轮和离合器盖上用冲头等工具凿上对合标记。
2、拆卸离合器盖总成(1)在导向轴承内插入导向专用工具。
(2)使用工具按对角方向逐渐拧松并拆下紧固螺拴。
【离合器装配】 1.安装离合器从动盘(1)使用砂纸和清洁剂清洗飞轮和从动盘摩擦片的摩擦表面。
(2)在花键毂内薄薄地涂上一层专用润滑脂。
(1)使用离合器导向工具使飞轮与离合器摩擦片对中。
以便于变速器一轴的安装。
2、安装离合器压盘总成(1)使用砂纸和清洁剂清洗压盘的摩擦表面。
(2)对齐飞轮和离合器盖上的标记，然后按对角方向逐渐拧紧螺栓,分2—3次拧紧。
(3)使用扭力扳手按规定的扭矩拧紧蜾栓(一般15N.m左右)。
(二)离合器的检修【离合器片检修】l、摩擦表面检查（1）检查表面的不均磨损或油污，表面发生硬化或出现龟裂。

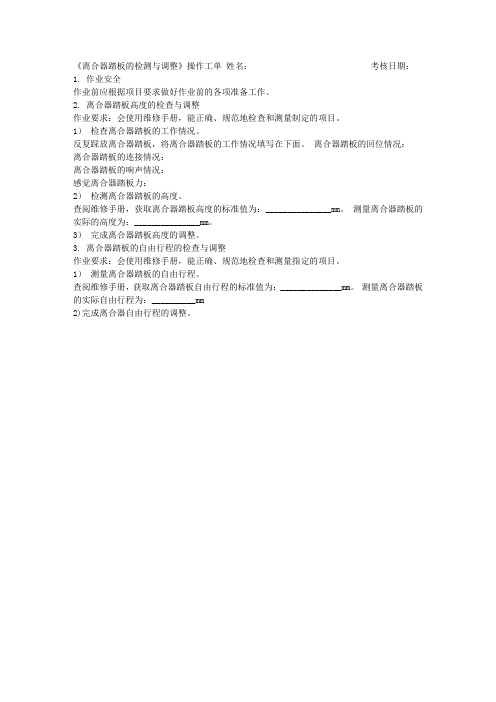

《离合器踏板的检测与调整》操作工单姓名：考核日期：
1. 作业安全
作业前应根据项目要求做好作业前的各项准备工作。
2. 离合器踏板高度的检查与调整
作业要求：会使用维修手册，能正确、规范地检查和测量制定的项目。
1）检查离合器踏板的工作情况。
反复踩放离合器踏板，将离合器踏板的工作情况填写在下面。
离合器踏板的回位情况：
离合器踏板的连接情况：
离合器踏板的响声情况：
感觉离合器踏板力：
2）检测离合器踏板的高度。
查阅维修手册，获取离合器踏板高度的标准值为：_______________mm。
测量离合器踏板的实际的高度为：_______________mm。
3）完成离合器踏板高度的调整。
3. 离合器踏板的自由行程的检查与调整
作业要求：会使用维修手册，能正确、规范地检查和测量指定的项目。
1）测量离合器踏板的自由行程。
查阅维修手册，获取离合器踏板自由行程的标准值为：______________mm。
测量离合器踏板的实际自由行程为：__________mm
2)完成离合器自由行程的调整。
一、实训背景离合器是汽车传动系统中重要的组成部分，其主要作用是连接和断开发动机与变速器之间的动力传递。
为了使学生更好地掌握离合器的结构、工作原理以及检修方法，提高实际操作技能，学校组织了离合器检修实训。
本次实训旨在让学生了解离合器的基本知识，熟悉离合器的检修流程，提高学生的动手能力和故障排除能力。
二、实训目的1. 理解离合器的工作原理和结构特点；2. 掌握离合器的拆卸、检查、清洗和组装方法；3. 学会离合器常见故障的诊断与排除；4. 提高学生的实际操作技能和团队协作能力。
三、实训内容1. 离合器结构及工作原理离合器主要由压盘、离合器片、飞轮、分离轴承、离合器壳体等部件组成。
在发动机工作时，离合器片与飞轮接触，通过离合器片的摩擦力将发动机的动力传递给变速器。
当驾驶员踩下离合器踏板时，分离轴承带动离合器片与飞轮分离，从而实现换挡、起步和停车等功能。
2. 离合器拆卸（1）拆卸步骤：1）先将汽车挂入空挡，拉紧手刹；2）使用专用工具拆卸飞轮螺栓；3）拆卸飞轮；4）拆卸离合器壳体；5）拆卸离合器压盘；6）拆卸离合器片。
（2）注意事项：1）拆卸过程中，注意不要损坏零件；2）拆卸螺栓时，应按照一定的顺序进行，以免混淆；3）拆卸过程中，注意安全。
3. 离合器检查（1）检查离合器片：1）检查离合器片表面是否磨损；2）检查离合器片边缘是否损坏；3）检查离合器片是否与飞轮接触良好。
（2）检查离合器压盘：1）检查压盘表面是否磨损；2）检查压盘是否有裂纹。
4. 离合器清洗1）使用汽油或清洗剂清洗离合器片、压盘和飞轮；2）用干净布擦拭干净。
5. 离合器组装1）将离合器片安装到压盘上；2）将离合器压盘安装到离合器壳体上；3）将离合器壳体安装到飞轮上；4）安装飞轮螺栓，并按照一定顺序拧紧。
6. 离合器常见故障诊断与排除（1）故障现象：离合器打滑1）原因分析：离合器片磨损、压盘磨损、飞轮磨损、分离轴承损坏等；2）排除方法：更换离合器片、压盘、飞轮或修复分离轴承。
一、实训背景离合器是手动挡汽车的重要组成部分，其主要功能是使发动机与传动系统暂时分离或结合，实现汽车的平稳起步、换挡和防止传动系统过载。
在汽车的实际使用过程中，离合器可能会出现各种故障，影响汽车的正常行驶。
为了提高汽车维修技术水平，本实训针对离合器故障进行维修操作，以加深对离合器结构和工作原理的理解，提高实际操作技能。
二、实训目的1. 理解离合器的工作原理和结构特点。
2. 掌握离合器故障的诊断方法。
3. 熟悉离合器故障的维修流程和操作步骤。
4. 提高动手能力和故障排除能力。
三、实训内容1. 离合器故障现象观察在实训过程中，首先观察离合器故障现象，包括起步困难、换挡冲击、发动机转速与车速不符、离合器打滑、异响等。
2. 离合器故障诊断（1）检查离合器踏板自由行程，判断是否过大或过小。
（2）检查离合器分离轴承，观察其是否松动、磨损或损坏。
（3）检查离合器压盘和飞轮，观察是否存在磨损、变形或损坏。
（4）检查离合器从动盘和摩擦片，观察其磨损程度、硬化、油污、腐蚀或铆钉外露等情况。
（5）检查离合器分离杠杆和调整螺钉，观察其是否松动、磨损或损坏。
3. 离合器故障维修（1）调整离合器踏板自由行程，确保其符合要求。
（2）更换或修复离合器分离轴承，确保其工作正常。
（3）更换或修复离合器压盘和飞轮，确保其与离合器从动盘接触良好。
（4）更换离合器从动盘和摩擦片，确保其磨损程度符合要求。
（5）调整离合器分离杠杆和调整螺钉，确保其工作正常。
4. 离合器故障维修后检查（1）检查离合器各部件是否安装到位，螺栓是否拧紧。
（2）检查离合器踏板自由行程是否合适。
（3）检查离合器工作是否正常，起步、换挡是否平稳。
四、实训结果与分析通过本次实训，我们对离合器故障的维修有了更深入的了解，掌握了离合器故障的诊断和维修方法。
以下是实训结果与分析：1. 离合器故障现象分析（1）起步困难：可能是离合器踏板自由行程过大、离合器分离轴承磨损或损坏、离合器压盘和飞轮磨损等原因造成的。
一、实习目的通过本次离合器检修实习，我希望能了解离合器的工作原理和检修方法，掌握离合器检修的基本技能，提高自己的实际操作能力，为今后的工作打下坚实的基础。
二、实习时间2022年10月1日至2022年10月10日三、实习地点XX汽车维修厂四、实习内容1. 离合器概述离合器是汽车传动系统的重要组成部分，其主要作用是使发动机与变速器之间实现平稳的连接与分离。
离合器由离合器盘、离合器压盘、离合器分离轴承、离合器轴承、离合器壳体等部件组成。
2. 离合器检修方法（1）外观检查首先，检查离合器各部件的外观是否有磨损、变形、裂纹等现象。
如有异常，应及时更换。
（2）离合器分离轴承检查分离轴承是离合器的重要组成部分，其作用是使离合器盘与离合器压盘分离。
检查分离轴承时，应检查轴承表面是否有磨损、烧蚀、裂纹等现象。
如有异常，应及时更换。
（3）离合器盘检查离合器盘是离合器与发动机之间传递动力的部件，检查离合器盘时，应检查其表面是否有磨损、烧蚀、裂纹等现象。
如有异常，应及时更换。
（4）离合器压盘检查离合器压盘是离合器与变速器之间传递动力的部件，检查离合器压盘时，应检查其表面是否有磨损、烧蚀、裂纹等现象。
如有异常，应及时更换。
（5）离合器轴承检查离合器轴承是离合器内部的转动部件，检查离合器轴承时，应检查轴承是否有异响、磨损、裂纹等现象。
如有异常，应及时更换。
3. 离合器装配与调试（1）装配根据离合器各部件的检查结果，将更换后的部件按照拆卸时的顺序进行装配。
（2）调试装配完成后，进行离合器调试，确保离合器工作正常。
五、实习心得通过本次离合器检修实习，我深刻认识到离合器在汽车传动系统中的重要性。
以下是我的一些心得体会：1. 离合器检修是一项技术性较强的工作，需要具备一定的专业知识和实际操作技能。
2. 在检修过程中，要严格按照操作规程进行，确保检修质量。
3. 注重细节，对离合器各部件进行全面检查，避免遗漏问题。
4. 学会分析问题，提高解决问题的能力。
