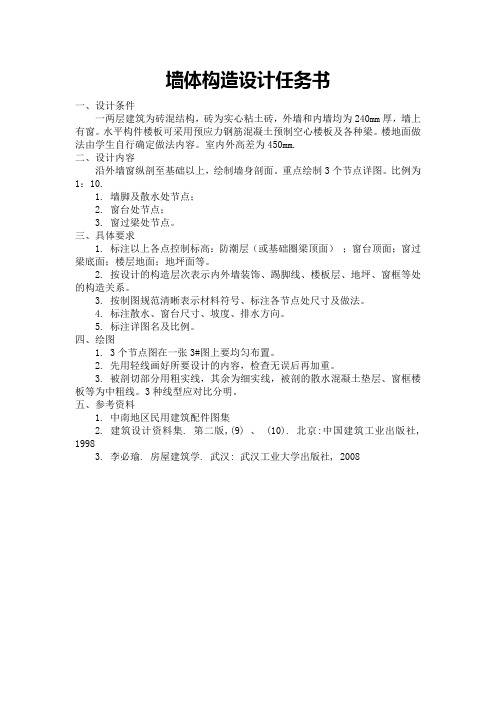

墙体构造设计任务书
一、设计条件
一两层建筑为砖混结构，砖为实心粘土砖，外墙和内墙均为240mm厚，墙上有窗。
水平构件楼板可采用预应力钢筋混凝土预制空心楼板及各种梁。
楼地面做法由学生自行确定做法内容。
室内外高差为450mm.
二、设计内容
沿外墙窗纵剖至基础以上，绘制墙身剖面。
重点绘制3个节点详图。
比例为1：10.
1. 墙脚及散水处节点；
2. 窗台处节点；
3. 窗过梁处节点。
三、具体要求
1. 标注以上各点控制标高：防潮层（或基础圈梁顶面）；窗台顶面；窗过梁底面；楼层地面；地坪面等。
2. 按设计的构造层次表示内外墙装饰、踢脚线、楼板层、地坪、窗框等处的构造关系。
3. 按制图规范清晰表示材料符号、标注各节点处尺寸及做法。
4. 标注散水、窗台尺寸、坡度、排水方向。
5. 标注详图名及比例。
四、绘图
1. 3个节点图在一张3#图上要均匀布置。
2. 先用轻线画好所要设计的内容，检查无误后再加重。
3. 被剖切部分用粗实线，其余为细实线，被剖的散水混凝土垫层、窗框楼板等为中粗线。
3种线型应对比分明。
五、参考资料
1. 中南地区民用建筑配件图集
2. 建筑设计资料集. 第二版,(9) 、 (10). 北京:中国建筑工业出版社, 1998
3. 李必瑜. 房屋建筑学. 武汉: 武汉工业大学出版社, 2008。
作业一墙体构造设计墙体构造设计是建筑构造设计的主要内容之一。
通过本次设计，使学生掌握墙体中节点(包括墙脚、窗台、窗上口、墙与楼板连接处等)的设计方法与步骤，并增强图纸表达能力。
1．1设计任务书1．1．1设计条件(1)某市一中学宿舍楼，五层、砖混结构，平面图、立面图和剖面图如图1．1～1．3所示。
根据此图进行本次设计。
(2)砖块尺寸为240mm×115mm×53mm。
内墙厚度可取240mm，外墙厚度可根据所处地区采取240mm、370mm、490mm等。
(3)采用现浇钢筋混凝土楼板、现浇过梁。
(4)门、窗材料自定。
窗面积应该符合采光要求。
(5)墙面装修、楼地面做法、散水、踢脚线等可以自定，但要符合宿舍楼的装修要求。
图1．1宿舍楼标准层平面图1．1．2设计图纸内容以及深度效果形式为2号图纸一张，可以用铅笔(绘图纸)或者电脑(描图纸)绘制，图纸内容如下：图1．2宿舍楼正立面图图1-3宿舍楼剖面图墙身大样图(墙身剖面节点详图)按平面图上详图索引位置画出三个墙身节点详图，即：墙脚、窗台处和过梁及楼板层节点详图。
布图时，要求按照顺序将1、2、3节点从下到上布置在同一条垂直线上，共用一条轴线和一个编号圆圈。
三个墙身节点详图的绘制要求如下：节点详图1——外墙墙脚节点详图：(1)比例为1:10~1:20。
(2)详图范围：下部画到基础顶面以上；上部画到底层的踢脚板以上；左边画出散水和一部分室外地坪；右边画出一部分底层室内地层。
上、下、右三方要用折断线折断。
(3)首先画出定位轴线及编号圆圈，并注写相应的编号(根据平面图中的剖切位置而定)。
(4)墙面抹灰部分：画出墙身、勒脚墙、内外抹灰厚度，并用材料符号表示出来。
在定位轴线两边分别标注砖墙厚度。
(5)水平防潮层部分：画水平防潮层，注明其材料和做法，标注水平防潮层与底层室内地面间的距离，以及水平防潮层标高。
(6)散水和室外地面部分：画出室外地面，标注室外地面标高。
作业一墙体构造设计墙体构造设计是建筑构造设计的主要内容之一。
通过本次设计，使学生掌握墙体中节点(包括墙脚、窗台、窗上口、墙与楼板连接处等)的设计方法与步骤，并增强图纸表达能力。
1．1设计任务书1．1．1设计条件(1)某市一中学宿舍楼，五层、砖混结构，平面图、立面图和剖面图如图1．1～1．3所示。
根据此图进行本次设计。
(2)砖块尺寸为240mm×115mm×53mm。
内墙厚度可取240mm，外墙厚度可根据所处地区采取240mm、370mm、490mm 等。
(3)采用现浇钢筋混凝土楼板、现浇过梁。
(4)门、窗材料自定。
窗面积应该符合采光要求。
(5)墙面装修、楼地面做法、散水、踢脚线等可以自定，但要符合宿舍楼的装修要求。
图1．1宿舍楼标准层平面图1．1．2设计图纸内容以及深度效果形式为2号图纸一张，可以用铅笔(绘图纸)或者电脑(描图纸)绘制，图纸内容如下：图1．2宿舍楼正立面图图1-3宿舍楼剖面图墙身大样图(墙身剖面节点详图)按平面图上详图索引位置画出三个墙身节点详图，即：墙脚、窗台处和过梁及楼板层节点详图。
布图时，要求按照顺序将1、2、3节点从下到上布置在同一条垂直线上，共用一条轴线和一个编号圆圈。
三个墙身节点详图的绘制要求如下：节点详图1——外墙墙脚节点详图：(1)比例为1:10~1:20。
(2)详图范围：下部画到基础顶面以上；上部画到底层的踢脚板以上；左边画出散水和一部分室外地坪；右边画出一部分底层室内地层。
上、下、右三方要用折断线折断。
(3)首先画出定位轴线及编号圆圈，并注写相应的编号(根据平面图中的剖切位置而定)。
(4)墙面抹灰部分：画出墙身、勒脚墙、内外抹灰厚度，并用材料符号表示出来。
在定位轴线两边分别标注砖墙厚度。
(5)水平防潮层部分：画水平防潮层，注明其材料和做法，标注水平防潮层与底层室内地面间的距离，以及水平防潮层标高。
(6)散水和室外地面部分：画出室外地面，标注室外地面标高。
按照构造层次画出散水构造，根据制图规范用层次构造引出线标注散水材料、做法以及各层次的厚度尺寸；标注散水的宽度、流水方向和坡度大小，散水与勒脚墙之间的变形缝构造处理要交待清楚。
(7)室内地层以及踢脚板部分：按照构造层次画出室内地面构造，用层次构造引出线标注室内地层材料、做法以及各层次的厚度尺寸；标注室内地面标高。
画出踢脚板，标注踢脚板的高度尺寸。
(8)详图编号：画完该节点详图后，在详图的右下角画详图编号圆圈，编号圆圈用粗线条绘制，直径16mm，因为是第一个节点详图，所以在编号圆圈内注写“1”数字。
然后在编号圆圈的右侧注写详图比例“1:10”。
节点详图2——外墙窗台节点详图：(1)比例为1:10~1:20。
(2)节点详图范围：下部画到窗台以下，上部画到窗下框以上。
上、下要用折断线折断。
(3)首先画定位轴线与节点详图1的定位轴线在同一条垂直线上，与节点详图1共用一个编号圆圈，不需要画出。
(4)墙面抹灰部分：画出墙身、内外抹灰厚度。
画法和节点详图1相同。
(5)窗台和窗台板部分：画窗台的细部构造，表示出窗台的材料和做法；标注窗台的厚度、宽度、坡向以及坡度大小；标注窗台的标高。
一般情况下，窗户都设有窗台板，应该将其画出，要求表明其与窗台和窗框的连接构造关系，标注出窗台板的材料、做法及尺寸。
(6)窗框部分：画出窗框截面，与窗台和窗台板的连接构造应表示清楚。
(7)详图编号：画完该节点详图后，在详图的右下角画详图编号圆圈，编号圆圈画法与第一个节点详图相同，在编号圆圈内注写“2”数字。
然后在编号圆圈的右侧注写详图比例“1：10”。
节点详图3——外墙过梁及楼板层节点详图：(1)比例为1:10~1:20。
(2)详图范围：下部画到下层窗上框以下；上部画到上层的踢脚板以上。
上、下要用折断线折断。
(3)首先画定位轴线与节点详图1和节点详图2的定位轴线在同一条垂直线上，与节点详图1或2共用一个编号圆圈，不需要画出。
(4)墙面抹灰部分：画出墙身、内外抹灰厚度。
画法和节点详图1、2相同。
(5)窗上框部分：画出窗上框截面，与窗台和窗台板的连接构造应表示清楚。
(6)窗过梁部分：画出钢筋混凝土过梁的细部构造，标注过梁的材料符号以及相关尺寸；标注过梁下表面标高。
(7)圈梁以及楼板层部分：一般圈梁可以兼用作过梁，此时圈梁的画法与过梁画法类似；如果圈梁和过梁分开设计，则需要画出圈梁的材料符号，并标注有关圈梁的尺寸。
按照构造层次画出楼板层的各层构造，并用层次构造引出线标注楼板层各层次的材料、做法以及厚度尺寸；标注楼面标高。
(8)楼面踢脚板部分；画出踢脚板的材料符号，并标注其高度尺寸。
(9)详图编号：画完该节点详图后，在详图的右下角画详图编号圆圈，编号圆圈画法与第一个节点详图相同，在编号圆圈内注写“3”数字，然后在编号圆圈的右侧注写详图比例“1：10”。
1.2设计步骤方法1．2．1设计之前的准备首先要熟悉设计任务书，这是搞好建筑设计必不可少的一个步骤。
搞清楚要完成哪些任务，做到胸有成竹，才能保质保量地完成设计任务。
、因为第一次进行建筑施工图设计(虽然只是建筑施工图设计中很少的一部分)，因此养成一个好的设计习惯是非常重要的。
要想把设计搞好，需要注意以下几点：首先，要消化吸收所学过的理论知识，因为理论知识是一切实践性环节的基础；其次，要学会正确使用设计资料，设计过程中难免有生疏之处，为了方便学生设计，在《房屋建筑学学习指导》P34~45附有一些设计资料，设计时可以参考使用。
但这些设计资料还远远不够，学生设计时不要局限于此，有条件的话，尽可能亲自去借阅资料，这对建筑设计整体认识的及早形成不无益处；再有，学生搞设计时，不要违背建筑设计规律，每一个字、每一根线条都来不得半点马虎，要严格按照建筑制图规范制图；最后希望同学们能够理论联系实际，多参加一些工程实践锻炼，这样可以看出所做设计是否满足实际施工的需要。
只有这样，才能使自己早日成为建筑专业的行家里手。
1．2．2设计步骤与方法注意和底层局部平面图结合布图，使整个图面布图合理而不局促。
注意线条的合理运用。
在三个节点详图中，被剖到的墙体以及过梁结构外轮廓线用粗实线绘制；被剖到的散水、地层中的混凝土垫层、窗框、楼板等用中实线绘制；其余线条用细实线绘制。
注意以上三种线型的对比要分明。
设计步骤大体如下(以墙脚节点详图1为例)：1)先画轴线。
2)沿轴线画出墙线，画出窗框及其轮廓线，再在墙内外画抹灰层次。
3)按标高画墙体室内外地面、水平防潮层以及窗台顶面水平线。
4)在此基础上画出室外地坪、散水与室内地层以及水平防潮层的具体构造层次。
5)进行有关的尺寸或文字标注。
6)标注图名、比例。
1．3设计参考资料常用的工程做法及图例设计中经常用到一些部位的装修做法，这里为设计提供了一些常见常用的有关外墙面、内墙面、墙裙、踢脚、楼地面、顶棚以及散水、坡道等部位的工程装修做法。
可作为设计参考。
常见的外墙面装修工程做法见表1．3。
常见的内墙面装修工程做法见表1．4。
常见的地面做法见表1．5。
常见的楼面做法见表1．6。
表1．3常见的外墙装修工程做法 名称图例 工 程 做 法 厚说明 石灰砂 浆墙面1.6厚1:1:4水泥石灰砂浆抹面2.12厚1:1:6水泥石灰砂浆打底扫毛3.砖墙面清扫集灰适当洇水18 适于仿古庭园建筑的局部适用水泥砂浆墙面1.8厚1:2.5水泥砂浆抹面2.12厚1:3水泥砂浆打底扫毛3.砖墙面清扫集灰适当洇水20立面分格由设计人定水刷石墙面1.8厚1:1.5水泥石子(小八厘)罩面，水刷露出石子2.刷素水泥浆一道3.12厚1:3水泥砂浆打底扫毛4.砖墙面清扫集灰适当洇水201.立面分格由设计人定2.水泥分青水泥和白水泥，由设计人定斩假石(剁斧石)墙面1.剁斧斩毛两遍成活2.10厚1:1.25水泥石子(米粒石内掺30％石屑)抹平3.刷素水泥浆一道4.10厚1:3水泥砂浆打底扫毛或者划纹5.砖墙面清扫集灰适当洇水201.水泥分青水泥和白水泥，由设计人定2.立面图中应绘出分格线喷(刷涂料墙面1.喷(刷)外墙涂料2.6厚1:2.5水泥砂浆找平3.10厚1:3水泥砂浆打底扫毛或划出纹道4.砖墙面清扫集灰适当洇水18涂料颜色、品种由设计人定，并在施工图中注明贴锦砖(马赛克)墙面1.水泥擦缝2.贴5厚锦砖(在砖粘接面上随贴随涂刷一道混凝土界面处理剂，增强粘接力)3.5厚1:1水泥砂浆粘接层4.10厚1:3水泥砂浆打底5.砖墙面清扫集灰适当洇水201.锦砖规格、颜色由设计人定2.设计时应在立面图中绘出分格线，并注明缝宽及颜色贴面砖墙面1.1:1水泥砂浆(细砂)勾缝2.贴6～12厚面砖(在砖粘接面上涂抹专用粘接剂，然后粘接)3.6厚1:O.2:2.5水泥石膏砂浆找平4.10厚1:3水泥砂浆打底扫毛20 1.锦砖规格、颜色由设计人定2.设计时应在立面图中绘出分格线，并注明缝宽及颜色3.首层以上不宜用大于9厚粘贴花岗岩石板墙面1.稀水泥浆擦缝2.贴20～25厚花岗石板(在板背面涂抹专用粘接剂，然后粘贴)3.6厚1:2.5水泥砂浆找平层4.10层1:3水泥砂浆打底扫毛5.砖墙面清扫集灰，适量涸水36 1.花岗岩石板颜色、规格由设计人定2.花岗岩面分磨光面、粗毛麻面和粗凹凸面，由设计人定3.宜在首层使用表1．4常见的内墙装修工程做法名称图例工程做法厚度说明刷浆墙面1.刷(喷)石灰浆两道2.清水砖墙缝原浆刮平石灰浆重量配合比:石灰：工业盐=100:7水泥砂浆墙面1.刷(喷)内墙涂料2.5厚1:2.5水泥石灰砂浆抹面，压实赶光3.13厚1:3水泥砂浆打底18涂料品种、颜色由设计人定纸筋(麻刀)灰墙面1.刷(喷)内墙涂料2.2厚纸筋麻刀灰抹面3.14厚1:3石灰膏砂浆打底16涂料品种、颜色由设计人定纸筋(麻刀)灰墙面1.刷(喷)内墙涂料2.2厚纸筋麻刀灰抹面3.6厚1:3石灰膏砂浆4.10厚1:3:9水泥石灰膏砂浆打底18涂料品种、颜色由设计人定水泥珍珠岩保温砂浆墙面1.喷内墙涂料2.2厚纸筋麻刀灰抹面3.12厚1:8水泥珍珠岩浆4.12～16厚1:8水泥珍珠岩浆打底扫毛26 1.用于有保温要求的墙体2.保温砂浆厚度由工程设计定3.涂料品种、颜色由设计人定油漆、乳胶漆墙面1.刷无光油漆或乳胶漆2.5厚1:O.3；2.5水泥石灰膏砂浆抹面压实抹光3.12厚1:1:6水泥石灰膏砂浆打底17油漆品种、颜色由设计人定釉面砖(瓷砖)墙面1.白水泥擦缝2.贴5厚釉面砖(在釉面砖粘贴面上随贴随刷一道混凝土界面处理剂，增强粘接力或者在釉面砖粘贴面上涂专用粘接剂，然后粘贴)3.8厚1:O.1:2.5水泥石灰膏砂浆结合层25釉面砖品种、颜色由设计人定表1．5常见的地面做法名称图例工程做法厚度说明混凝土地面 1.60厚C15混凝土随打随抹上撒1:1水泥沙子，压实抹光2.垫层A(或B、C)3.素土夯实160(210)适用于一般民用建筑水泥砂浆地面 1.20厚1:2水泥砂浆压实赶光2.刷素水泥浆结合层一道3.60厚c15混凝土4.垫层A(或B、c)5.素土夯实180(230)A、B、C见表后注释预制水磨石地面 1.铺5厚预制水磨石地面，稀水泥浆擦缝2.撒素水泥面(撒适量清水)3.30厚:4干硬性水泥砂浆结合层4.60厚C15混凝土5.垫层A(或B、C)215(265)商品规格、水泥石子颜色由设计人定水磨石地面 L12～18厚1:2.5水磨石地面磨光打蜡2.素水泥浆结合层一道3.20厚1:3水泥砂浆找平层干后卧玻璃(或铜)分格条，如用铜条应大眼穿22号镀锌铁丝卧牢每米4根4.60厚C15混凝土5.垫层A(或B、C)192(248)1.普通磨石用普通水泥白石子，彩色磨石用白水泥加色并采用有色石子2.面层厚度根据石子粒径由设计人定3.分格尺寸按设计铺地砖地面1.铺8～10厚地砖地面，干水泥擦缝2.撒素水泥面(洒适量清水)3.20厚1:4干硬性水泥砂浆结合层4.刷素水泥浆一道5.60厚C15混凝土6.垫层A(或B、C)188(240)2.铺地砖宽缝时用1:1水泥砂浆勾缝注:1.垫层做法分类:垫层A:100厚碎石或碎砖夯实灌M2.5混合砂浆，简称“碎石垫层”垫层B:150厚卵石灌M2.5混合砂浆，简称“卵石垫层”；垫层C:150厚3:7灰土，简称“灰土垫层”。
