房屋建筑学3基础构造与墙体构造1第一篇：房屋建筑学3基础构造与墙体构造1基础构造3.1 地基与基础的基本概念3.1.1 地基的分类基础：基础是建筑物的组成部分，它承受着建筑物的上部荷载，并将这些荷载传递给地基。
地基：支承建筑物重量的土层，地基不是建筑物的组成部分。
天然地基：凡天然土层本身具有足够的强度，能直接承受建筑荷载的地基称为天然地基。
人工地基：凡天然土层本身的承载能力弱，或建筑物上部荷载较大，须预先对土壤层进行人工加工或加固处理后才能承受建筑物荷载的地基称为人工地基。
人工加固地基通常采用压实法、换土法、打桩法等。
3.1.2 地基与基础的设计要求1、地基应具有足够的承载能力和均匀程度；2、基础应具有足够的强度和耐久性；3、经济技术要求。
3.2 基础的类型与构造3.2.1 基础的埋深基础的埋深：从设计室外地面至基础底面的垂直距离称为基础的埋置深度。
基础埋深不超过5m时称为浅基础,基础埋深大于5m时称为深基础。
基础埋深在一般情况下应不小于500mm。
3.2.2 基础的分类与构造按材料及受力特点分类：１、刚性基础：由砖石、毛石、素混凝土、灰土等刚性材料制作的基础，这种基础抗压强度高而抗拉、抗剪强度低。
其基础底面尺寸的放大应根据材料的刚性角来决定。
刚性角：是指基础放宽的引线与墙体垂直线之间的夹角，如图3-2中的α角。
凡受刚性角限制的基础称为刚性基础。
刚性角可以用基础放阶的级宽与级高之比值来表示。
不同材料和不同基底压力应选用不同的宽高比（见教材表3-1）。
大放脚的做法一般采用每两皮砖挑出1/4砖长或每两皮砖挑出1/4与一皮砖挑出1/4砖长相间砌筑。
图3-2 刚性基础２、柔性基础：用钢筋混凝土制作的基础。
钢筋混凝土的抗弯性能和抗剪性能良好，可在上部结构荷载较大、地基承载力不高以及有水平力和力矩等荷载的情况下使用，为了节约材料可将基础做成锥形，但基础最薄处不得小于200mm；或做成阶梯形，但每级步高为300～500mm，故适宜在基础浅埋的场合下采用（图3-3）。

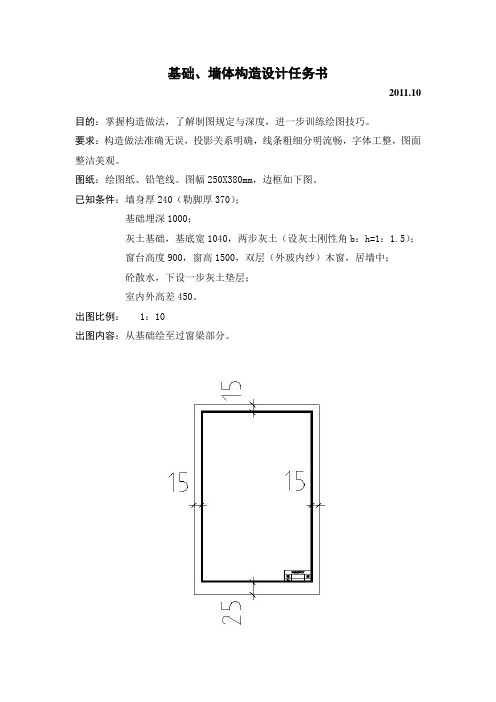

基础、墙体构造设计任务书
2011.10 目的：掌握构造做法，了解制图规定与深度，进一步训练绘图技巧。
要求：构造做法准确无误，投影关系明确，线条粗细分明流畅，字体工整，图面整洁美观。
图纸：绘图纸、铅笔线。
图幅250X380mm，边框如下图。
已知条件：墙身厚240（勒脚厚370）；
基础埋深1000；
灰土基础，基底宽1040，两步灰土（设灰土刚性角b：h=1：1.5）；
窗台高度900，窗高1500，双层（外玻内纱）木窗，居墙中；
砼散水，下设一步灰土垫层；
室内外高差450。
出图比例： 1：10
出图内容：从基础绘至过窗梁部分。
签字栏
窗框上口
制图规则：
1、引出线应以细实线绘制，宜采用水平方向的直线、与水平方向成30°、45°、
60°、90°的直线，或经上述角度再折为水平线。
文字说明宜注写在水平线的上方。
2、连接符号应以折断线表示需连接的部位。
两部位相距过远时，折断线两端靠
图样一侧应标注大写拉丁字母表示连接编号。
两个被连接的图样必须用相同的字母编号。
3、图例
4、尺寸标注：图样上的尺寸，包括尺寸界线、尺寸线、尺寸起止符号和尺寸数字。
尺寸数字一般应依据其方向注写在靠近尺寸线的上方中部。
如没有足够的注写位置，最外边的尺寸数字可注写在尺寸界线的外侧，中间相邻的尺寸数字可错开注写。
作业一墙体构造设计墙体构造设计是建筑构造设计的主要内容之一。
通过本次设计，使学生掌握墙体中节点(包括墙脚、窗台、窗上口、墙与楼板连接处等)的设计方法与步骤，并增强图纸表达能力。
1．1设计任务书1．1．1设计条件(1)某市一中学宿舍楼，五层、砖混结构，平面图、立面图和剖面图如图1．1～1．3所示。
根据此图进行本次设计。
(2)砖块尺寸为240mm×115mm×53mm。
内墙厚度可取240mm，外墙厚度可根据所处地区采取240mm、370mm、490mm等。
(3)采用现浇钢筋混凝土楼板、现浇过梁。
(4)门、窗材料自定。
窗面积应该符合采光要求。
(5)墙面装修、楼地面做法、散水、踢脚线等可以自定，但要符合宿舍楼的装修要求。
图1．1宿舍楼标准层平面图1．1．2设计图纸内容以及深度效果形式为2号图纸一张，可以用铅笔(绘图纸)或者电脑(描图纸)绘制，图纸内容如下：图1．2宿舍楼正立面图图1-3宿舍楼剖面图墙身大样图(墙身剖面节点详图)按平面图上详图索引位置画出三个墙身节点详图，即：墙脚、窗台处和过梁及楼板层节点详图。
布图时，要求按照顺序将1、2、3节点从下到上布置在同一条垂直线上，共用一条轴线和一个编号圆圈。
三个墙身节点详图的绘制要求如下：节点详图1——外墙墙脚节点详图：(1)比例为1:10~1:20。
(2)详图范围：下部画到基础顶面以上；上部画到底层的踢脚板以上；左边画出散水和一部分室外地坪；右边画出一部分底层室内地层。
上、下、右三方要用折断线折断。
(3)首先画出定位轴线及编号圆圈，并注写相应的编号(根据平面图中的剖切位置而定)。
(4)墙面抹灰部分：画出墙身、勒脚墙、内外抹灰厚度，并用材料符号表示出来。
在定位轴线两边分别标注砖墙厚度。
(5)水平防潮层部分：画水平防潮层，注明其材料和做法，标注水平防潮层与底层室内地面间的距离，以及水平防潮层标高。
(6)散水和室外地面部分：画出室外地面，标注室外地面标高。
砌体墙的基本构造（带图片）砌体墙的基本构造砌体墙砌筑块材粘结材料●常用砌体材料及规格抗震主要构造措施■ 砌筑块材标准机制黏土砖实际尺寸为240mm(长)X115mm(宽)X53mm(厚)承重多孔砖实际尺寸为240mm(长)X115mm(宽)X90mm(厚)及190mm(长)X190mm(宽)X90mm(厚)等水泥砌块混凝土小型空心砌块的常见尺寸为190mmX190mmX390mm，辅助块尺寸为90mmX190mmX190mm和190mmX190mmX90mm等；煤灰硅酸盐中型砌块的常见尺寸为240mmX380mmX880mm 和240mmX430mmX850mm等；蒸压加气混凝土砌块长度多为600mm，其中a系列宽度为75mm、100mm、125mm和150mm，厚度为200mm、250mm和300mm；b系列宽度为60mm、120mm、180mm等，厚度为240mm和300mm。
■ 粘结材料常用粘结材料的主要成分——水泥、黄砂、石灰膏级配——不同的材料配合的重量比水泥砂浆——水泥和黄砂配合。
其常用级配（水泥：黄砂）为1：2、1：3等；混合砂浆——在水泥砂浆中加入石灰膏。
其常用级配（水泥：石灰：黄砂）为1：1：6、1：1：4等。
强度——砂浆为刚性材料，主要考虑抗压强度。
其强度等级分为：M0.4、M1.0、M2.5、M5.0、M7.5、M10、M15等7个等级。
和易性——保持合适的流动性、粘聚性和保水性，以达到易于施工操作，并成型密实、质量均匀的性能。
水泥砂浆的强度和防水性能要高于混合砂浆；混合砂浆的和易性优于水泥砂浆。
±0.00以下用水泥砂浆砌筑，±0.00以上用混合砂浆砌筑。
●砌体墙的砌筑要领错缝搭接，避免通缝，横平竖直，砂浆饱满砖墙砌筑方式砌块墙体砌块搭接处钢筋网片的设置方法用空心砌块做配筋砌体●砌体墙作为填充墙的构造要点墙体与周边构件的拉结在骨架承重体系的建筑中，柱子上面每500mm高左右留出拉结钢筋，以便在砌筑填充墙时将拉结钢筋砌入墙体的水平灰缝内。
基础墙体构造设计——构造设计一
一、目的：
掌握砖基础及墙体构造设计原理与做法，了解制图规定，训练绘图技巧。
二、已知：
1.该建筑为砖混结构，层高（首层地面到相邻上一层楼面之间的距离）
2.8m，室内外高差0.450m，墙身厚一砖半（37墙），勒脚厚两砖。
2.地基土符合承载力要求，采用300厚灰土（设灰土刚性角b/h ＝1/1.5）结合砖大放脚基础，基础底面宽度为1040mm。
3.冻土深度为1.00m。
最低地下水位为2.00m，地下水位变化范围为0.30m。
4.混凝土散水，下设150厚灰土垫层。
5.窗台高900mm，窗高1500mm，双层木窗，居墙中。
6.现浇钢筋混凝土圈梁，预制钢筋混凝土圆孔板，板厚125mm。
7.外墙面为清水砖墙，局部水泥砂浆抹面，内墙普通抹灰，踢脚高120mm。
8.其他条件自定。
三、要求：
1.作图要求：绘制从基础到楼板层（二楼踢脚线）处的基础墙体断面图。
并标注必要的尺寸和各部分的标高。
2.图面要求：（1）构造做法准确无误，投影关系明确，线条粗细分
明、流畅，字体工整，图面整洁美观。
（2）铅笔线，绘图纸，图幅为420×297mm（三号图），比例1：10。
（3）图标如下。
四、参考资料：
1.《房屋建筑学概论》
2.其他版本房屋建筑学教材或参考书
3.《房屋建筑制图统一标准》（GB50001-2001）
4.《建筑制图标准》（GBT50104-2001）
5.《建筑设计资料集》
6.《建筑构造资料集》
7.《砌体结构设计规范》（GB50003-2001）
8.《建筑抗震设计规范》（GB50011-2001）
9.《建筑地基基础设计规范》（GB50007-2002）。
