ER图练习题

第1题：之杨若古兰创作设有商店和顾客两个实体，“商店”有属性：商店编号、商店名、地址、电话，“顾客”有属性：顾客编号、姓名、地址、年龄、性别.假设一个商店有多个顾客购物，一个顾客可以到多个商店购物，顾客每次去商店购物有一个花费金额和日期，而且规定每个顾客在每个商店里每天最多花费一次.①试画出ER图，并注明属性和联系类型.（5分）②将E-R图转换成关系模型，并注明主码和外码（5分）商店（商店编号，商店名，地址，电话）顾客（顾客编号，姓名，地址，年龄，性别）花费（商店编号，顾客编号，花费金额，日期）第2题：假设每个先生选修若干门课程，且每个先生每选一门课只要一个成绩，每个教师只担任一门课的教学,一门课由若干教师任教.“先生”有属性：学号、姓名、地址、年龄、性别.“教师”有属性：职工号、教师姓名、职称，“课程”有属性：课程号、课程名.①试画出ER图，并注明属性和联系类型.（5分）②将E-R图转换成关系模型，并注明主码和外码（5分）先生（学号，姓名，地址，年龄，性别）课程（课程号，课程名）教师（职工号，教师姓名，职称，课程）选课（学号，课程号，成绩）第3题：设某商业公司数据库中有三个实体集，一是”公司”实体集，属性有公司编号、公司名、地址等；二是”仓库”实体集，属性有仓库编号、仓库名、地址等；三是”职工”实体集，属性有职工编号、姓名、性别等.每个公司有若干个仓库，每个仓库只能属于1个公司，每个仓库可聘用若干职工，每个职工只能在一个仓库工作，仓库聘用职工有聘期和工资.①试画出E-R图（5分）②将E-R图转换成关系模型，并注明主码和外码（5分）仓库（仓库编号，仓库名，地址，公司编号）公司（公司编号，公司名，地址）职工（职工编号，姓名，性别，仓库编号，聘期，工资）第4题：某研讨所有多名科研人员，每一个科研人员只属于一个研讨所，研讨所有多个科研项目，每个科研项目有多名科研人员介入，每个科研人员可以介入多个科研项目.科研人员介入项目要统计工作量.“研讨所”有属性：编号，名称、地址，“科研人员”有属性：职工号、姓名、性别、年龄，职称.“科研项目”有属性：项目号、项目名、经费.①试画出ER图，并注明属性和联系类型.（5分）②将E-R图转换成关系模型，并注明主码和外码（5分）研讨所（编号，名称，地址）科研人员（职工号，姓名，性别，年龄，职称，编号）科研项目（项目号，项目名，经费，编号）介入（职工号，项目号，工作量）第5题：现有先生报考零碎，实体“考生”有属性：准考证号、姓名、年龄、性别，实体“课程”有属性：课程编号、名称、性质.一位考生可以报考多门课程，考生报考还有报考日期、成绩等信息.②画出ER图，并注明属性和联系类型.（5分）②将E-R图转换成关系模型，并注明主码和外码（5分）考生（准考证号，姓名，年龄，性别）课程（课程编号，名称，性质）报考（准考证号，课程编号，报考日期，成绩）第6题：某厂发卖管理零碎，实体“产品”有属性：产品编号、产品名称、规格、单价，实体“顾客”有属性：顾客编号、姓名、地址.假设顾客每天最多推销一次，一次可以推销多种产品，顾客推销时还有推销日期、推销数量等信息.①试画出ER图，并注明属性和联系类型.（5分）②将E-R图转换成关系模型，并注明主码和外码（5分）产品（产品编号，产品名称，规格，单价）顾客（顾客编号，姓名，地址）购买（产品编号，顾客编号，推销日期，推销数量）第7题：设有活动员和角逐项目两个实体，“活动员”有属性：活动员编号、姓名、单位、性别、年龄，“角逐项目”有属性：项目号、名称、最好成绩.一个活动员可以介入多个项目，一个项目由多名活动员介入，活动员参赛还包含角逐时间、角逐成绩等信息.①试画出ER图，并注明属性和联系类型.（5分）②将E-R图转换成关系模型，并注明主码和外码（5分活动员（活动员编号，姓名，单位，性别，年龄）角逐项目（项目号，名称，最好成绩）参赛（活动员编号，项目号，角逐时间，角逐成绩）第8题：某工厂生产若干产品，每种产品由分歧的零件构成，有的零件用在分歧的产品上.这些零件由分歧的原材料制成.分歧的零件所用的材料可以不异.这些零件按所属的分歧产品分别放在仓库中，原材料按类型放在若干仓库中.产品属性有：编号、名称零件属性有：编号、名称材料属性有：编号、名称、材料类型仓库属性有：编号、名称、地点①请用E-R图画出工厂产品、零件、材料、仓库的概念模型，并注明属性和联系类型.（5分）②将E-R图转换成关系模型，并注明主码和外码.（5分）产品（产品编号，名称）零件（零件编号，名称）材料（材料编号，名称，材料类型）仓库（仓库编号，名称，地点）构成（产品编号，零件编号）制作（零件编号，材料编号）零件存放（零件编号，仓库编号）材料存放（材料编号，仓库编号）第9题：某电脑公司是一家专门发卖计算机零件、核心设备和零部件的公司.该公司有3个部分：市场部、技术部和财务部.市场部有18位营业员，负责推销和发卖营业；技术部有14位工程师，负责售后服务、保修等技术性的工作；财务部有12位工作人员、1位会计和1位出纳，负责财务营业.公司须要将所有经营的计算机设备的客户、发卖、维修（服务、保修）、职工等信息都存储在数据库中.①根据公司的情况设计数据库的E-R图，并注联系类型.(5分)②将E-R图转换成关系模型，并注明主码和外码.(5分)部分（部分编号，部分名称）职工（职工编号，职工姓名，职称，部分编号，聘期，月薪）客户（客户编号，姓名，性别，年龄，地址）商品（商品编号，商品名称，单价）发卖（职工编号，客户编号，购买日期）发卖（职工编号，商品编号，发卖额，发卖日期）维修（职工编号，客户编号，报修日期）维修（职工编号，商品编号，维修日期）第10题：黉舍中有若干系，每个系有若干个班级和教研室，每个教研室有若干个教员，其中有的教授和副教授每人各带若干个研讨生，每个班有若干先生，每个先生选修若干课程，每门课程可以有若干先生选修.①根据公司的情况设计数据库的E-R图，并注联系类型.(5分)②将E-R图转换成关系模型，并注明主码和外码.(5分)黉舍（编号，名称，地址）系（编号，名称，黉舍编号）班级（编号，名称，系编号）先生（学号，姓名，年龄，班级编号）课程（课程号，课程名）选修（学号，课程号）教研室（编号，名称，地址，系编号）教师（编号，姓名，教研室编号）研讨生（学号，姓名，教师编号）第11题：工厂（包含厂名和厂长名）须要建立一个管理数据库存储以下信息：（1）一个厂内有多个车间，每个车间有车间号、车间主任姓名、地址和电话. （2）一个车间有多个工人，每个工人有职工号、姓名、年龄、性别和工种.3）一个车间生产多种产品，产品有产品号和价格.4）一个车间生产多种零件，一个零件也可能为多个车间制作.零件有零件号、分量和价格. （5）一个产品由多种零件构成，一种零件也可拆卸出多种产品.6）产品与零件均存入仓库中.7）厂内有多个仓库，仓库有仓库号、仓库主任姓名和电话.（1）据工厂的情况，用E-R图画出概念模型，并注联系类型.(10分)（2）将E-R图转换成关系模型，并注明主码和外码.(10分)工厂（厂名，厂长名）车间（车间号，车间主任姓名，地址，电话，厂名）工人（职工号、姓名、年龄、性别和工种，车间号）产品（产品号，价格，车间号）零件（零件号，分量，价格）仓库（仓库号，仓库主任姓名，电话，厂名）生产产品（产品号，车间号，数量）生产零件（零件号，车间号，数量）拆卸产品（产品号，零件号，数量）存放产品（产品号，仓库号，数量）存放零件（零件号，仓库号，数量）。

er图练习题ER图（Entity-Relationship diagram）是一种用于描述实体及其关系的图形化工具，常用于数据库设计。

下面是一些ER图练习题，帮助你加深对ER图的理解和应用。

练习题一：图书馆系统假设你正在设计一个图书馆系统，希望通过ER图来表示其中的实体和关系。

实体包括：- 读者（Reader）：对应图书馆中的借阅者，包括学生、教师、研究人员等。

- 图书（Book）：对应图书馆中的图书资源，包括书籍、期刊、报纸等。

- 图书馆（Library）：对应图书馆的整体，管理读者和图书的借还操作。

关系包括：- 借阅（Borrow）：读者可以借阅图书，形成一对一关系。

- 归还（Return）：借阅的图书可以归还到图书馆，也是一对一关系。

根据上述描述，可以设计出以下ER图：（插入ER图示例）练习题二：在线商城假设你正在设计一个在线商城系统，希望通过ER图来表示其中的实体和关系。

实体包括：- 用户（User）：对应在线商城的注册用户，包括买家、卖家等。

- 商品（Product）：对应商城中的商品资源，包括衣物、电子产品、食品等。

- 购物车（Shopping Cart）：用户将选择的商品加入到购物车中，形成一对多关系。

- 订单（Order）：用户将购物车中的商品结算，形成一对多关系。

关系包括：- 收藏（Favorite）：用户可以收藏自己喜欢的商品，形成一对多关系。

- 评论（Comment）：用户可以对已购买的商品进行评论，也是一对多关系。

根据上述描述，可以设计出以下ER图：（插入ER图示例）练习题三：酒店管理系统假设你正在设计一个酒店管理系统，希望通过ER图来表示其中的实体和关系。

实体包括：- 客户（Customer）：对应酒店中的入住客户，提供个人信息。

- 酒店（Hotel）：对应酒店的整体，包括客房、服务等。

- 员工（Employee）：酒店中的员工，包括前台接待员、服务员等。

关系包括：- 预订（Reservation）：客户可以预订酒店的客房，形成一对多关系。

数据库10个E R图练习题(只有E R图)(总9页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--第1题：设有商店和顾客两个实体，“商店”有属性：商店编号、商店名、地址、电话，“顾客”有属性：顾客编号、姓名、地址、年龄、性别。

假设一个商店有多个顾客购物，一个顾客可以到多个商店购物，顾客每次去商店购物有一个消费金额和日期，而且规定每个顾客在每个商店里每天最多消费一次。

①试画出ER图，并注明属性和联系类型。

（5分）②将E-R图转换成关系模型，并注明主码和外码（5分）商店（商店编号，商店名，地址，电话）顾客（顾客编号，姓名，地址，年龄，性别）消费（商店编号，顾客编号，消费金额，日期）第2题：假设每个学生选修若干门课程，且每个学生每选一门课只有一个成绩，每个教师只担任一门课的教学,一门课由若干教师任教。

“学生”有属性：学号、姓名、地址、年龄、性别。

“教师”有属性：职工号、教师姓名、职称，“课程”有属性：课程号、课程名。

①试画出ER图，并注明属性和联系类型。

（5分）②将E-R图转换成关系模型，并注明主码和外码（5分）学生（学号，姓名，地址，年龄，性别）课程（课程号，课程名）教师（职工号，教师姓名，职称，课程）选课（学号，课程号，成绩）第3题：设某商业公司数据库中有三个实体集，一是”公司”实体集，属性有公司编号、公司名、地址等；二是”仓库”实体集，属性有仓库编号、仓库名、地址等；三是”职工”实体集，属性有职工编号、姓名、性别等。

每个公司有若干个仓库，每个仓库只能属于1个公司，每个仓库可聘用若干职工，每个职工只能在一个仓库工作，仓库聘用职工有聘期和工资。

①试画出E-R图（5分）②将E-R图转换成关系模型，并注明主码和外码（5分）仓库（仓库编号，仓库名，地址，公司编号）公司（公司编号，公司名，地址）职工（职工编号，姓名，性别，仓库编号，聘期，工资）第4题：某研究所有多名科研人员，每一个科研人员只属于一个研究所，研究所有多个科研项目，每个科研项目有多名科研人员参加，每个科研人员可以参加多个科研项目。

第1题：设有商店和顾客两个实体，“商店”有属性：商店编号、商店名、地址、电话，“顾客”有属性：顾客编号、姓名、地址、年龄、性别。

假设一个商店有多个顾客购物，一个顾客可以到多个商店购物，顾客每次去商店购物有一个消费金额和日期，而且规定每个顾客在每个商店里每天最多消费一次。

①试画出ER图，并注明属性和联系类型。

（5分）②将E-R图转换成关系模型，并注明主码和外码（5分）商店（商店编号，商店名，地址，电话）顾客（顾客编号，姓名，地址，年龄，性别）消费（商店编号，顾客编号，消费金额，日期）第2题：假设每个学生选修若干门课程，且每个学生每选一门课只有一个成绩，每个教师只担任一门课的教案,一门课由若干教师任教。

“学生”有属性：学号、姓名、地址、年龄、性别。

“教师”有属性：职工号、教师姓名、职称，“课程”有属性：课程号、课程名。

①试画出ER图，并注明属性和联系类型。

（5分）②将E-R图转换成关系模型，并注明主码和外码（5分）学生（学号，姓名，地址，年龄，性别）课程（课程号，课程名）教师（职工号，教师姓名，职称，课程）选课（学号，课程号，成绩）第3题：设某商业公司数据库中有三个实体集，一是”公司”实体集，属性有公司编号、公司名、地址等；二是”仓库”实体集，属性有仓库编号、仓库名、地址等；三是”职工”实体集，属性有职工编号、姓名、性别等。

每个公司有若干个仓库，每个仓库只能属于1个公司，每个仓库可聘用若干职工，每个职工只能在一个仓库工作，仓库聘用职工有聘期和工资。

①试画出E-R图（5分）②将E-R图转换成关系模型，并注明主码和外码（5分）仓库（仓库编号，仓库名，地址，公司编号）公司（公司编号，公司名，地址）职工（职工编号，姓名，性别，仓库编号，聘期，工资）第4题：某研究所有多名科研人员，每一个科研人员只属于一个研究所，研究所有多个科研工程，每个科研工程有多名科研人员参加，每个科研人员可以参加多个科研工程。

科研人员参加工程要统计工作量。

数据库-10个E R图练习题(只有E R图)(总9页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--第1题：设有商店和顾客两个实体，“商店”有属性：商店编号、商店名、地址、电话，“顾客”有属性：顾客编号、姓名、地址、年龄、性别。

假设一个商店有多个顾客购物，一个顾客可以到多个商店购物，顾客每次去商店购物有一个消费金额和日期，而且规定每个顾客在每个商店里每天最多消费一次。

①试画出ER图，并注明属性和联系类型。

（5分）②将E-R图转换成关系模型，并注明主码和外码（5分）商店（商店编号，商店名，地址，电话）顾客（顾客编号，姓名，地址，年龄，性别）消费（商店编号，顾客编号，消费金额，日期）第2题：假设每个学生选修若干门课程，且每个学生每选一门课只有一个成绩，每个教师只担任一门课的教学,一门课由若干教师任教。

“学生”有属性：学号、姓名、地址、年龄、性别。

“教师”有属性：职工号、教师姓名、职称，“课程”有属性：课程号、课程名。

①试画出ER图，并注明属性和联系类型。

（5分）②将E-R图转换成关系模型，并注明主码和外码（5分）学生（学号，姓名，地址，年龄，性别）课程（课程号，课程名）教师（职工号，教师姓名，职称，课程）选课（学号，课程号，成绩）第3题：设某商业公司数据库中有三个实体集，一是”公司”实体集，属性有公司编号、公司名、地址等；二是”仓库”实体集，属性有仓库编号、仓库名、地址等；三是”职工”实体集，属性有职工编号、姓名、性别等。

每个公司有若干个仓库，每个仓库只能属于1个公司，每个仓库可聘用若干职工，每个职工只能在一个仓库工作，仓库聘用职工有聘期和工资。

①试画出E-R图（5分）②将E-R图转换成关系模型，并注明主码和外码（5分）仓库（仓库编号，仓库名，地址，公司编号）公司（公司编号，公司名，地址）职工（职工编号，姓名，性别，仓库编号，聘期，工资）第4题：某研究所有多名科研人员，每一个科研人员只属于一个研究所，研究所有多个科研项目，每个科研项目有多名科研人员参加，每个科研人员可以参加多个科研项目。

第1题：之邯郸勺丸创作设有商店和顾客两个实体,“商店”有属性：商店编号、商店名、地址、电话,“顾客”有属性：顾客编号、姓名、地址、年龄、性别.假设一个商店有多个顾客购物,一个顾客可以到多个商店购物,顾客每次去商店购物有一个消费金额和日期,并且规定每个顾客在每个商店里每天最多消费一次.①试画出ER图,并注明属性和联系类型.（5分）②将E-R图转换成关系模型 ,并注明主码和外码（5分）商店（商店编号,商店名,地址,电话）顾客（顾客编号,姓名,地址,年龄,性别）消费（商店编号,顾客编号,消费金额,日期）第2题：假设每个学生选修若干门课程,且每个学生每选一门课只有一个成绩,每个教师只担任一门课的教学,一门课由若干教师任教.“学生”有属性：学号、姓名、地址、年龄、性别.“教师”有属性：职工号、教师姓名、职称,“课程”有属性：课程号、课程名.①试画出ER图,并注明属性和联系类型.（5分）②将E-R图转换成关系模型 ,并注明主码和外码（5分）学生（学号,姓名,地址,年龄,性别）课程（课程号,课程名）教师（职工号,教师姓名,职称,课程）选课（学号,课程号,成绩）第3题：设某商业公司数据库中有三个实体集,一是”公司”实体集,属性有公司编号、公司名、地址等；二是”仓库”实体集,属性有仓库编号、仓库名、地址等；三是”职工”实体集,属性有职工编号、姓名、性别等.每个公司有若干个仓库,每个仓库只能属于1个公司,每个仓库可聘用若干职工,每个职工只能在一个仓库任务,仓库聘用职工有聘期和工资.①试画出E-R图（5分）②将E-R图转换成关系模型 ,并注明主码和外码（5分）仓库（仓库编号,仓库名,地址,公司编号）公司（公司编号,公司名,地址）职工（职工编号,姓名,性别,仓库编号,聘期,工资）第4题：某研究所有多名科研人员,每一个科研人员只属于一个研究所,研究所有多个科研项目,每个科研项目有多名科研人员介入,每个科研人员可以介入多个科研项目.科研人员介入项目要统计任务量.“研究所”有属性：编号,名称、地址,“科研人员”有属性：职工号、姓名、性别、年龄,职称.“科研项目”有属性：项目号、项目名、经费.①试画出ER图,并注明属性和联系类型.（5分）②将E-R图转换成关系模型 ,并注明主码和外码（5分）研究所（编号,名称,地址）科研人员（职工号,姓名,性别,年龄,职称,编号）科研项目（项目号,项目名,经费,编号）介入（职工号,项目号,任务量）第5题：现有学生报考系统,实体“考生”有属性：准考证号、姓名、年龄、性别,实体“课程”有属性：课程编号、名称、性质.一名考生可以报考多门课程,考生报考还有报考日期、成绩等信息.②画出ER图,并注明属性和联系类型.（5分）②将E-R图转换成关系模型 ,并注明主码和外码（5分）考生（准考证号,姓名,年龄,性别）课程（课程编号,名称,性质）报考（准考证号,课程编号,报考日期,成绩）第6题：某厂销售办理系统,实体“产品”有属性：产品编号、产品名称、规格、单价,实体“顾客”有属性：顾客编号、姓名、地址.假设顾客每天最多推销一次,一次可以推销多种产品,顾客推销时还有推销日期、推销数量等信息.①试画出ER图,并注明属性和联系类型.（5分）②将E-R图转换成关系模型 ,并注明主码和外码（5分）产品（产品编号,产品名称,规格,单价）顾客（顾客编号,姓名,地址）采办（产品编号,顾客编号,推销日期,推销数量）第7题：设有运动员和角逐项目两个实体,“运动员”有属性：运动员编号、姓名、单位、性别、年龄,“角逐项目”有属性：项目号、名称、最好成绩.一个运动员可以介入多个项目,一个项目由多名运动员介入,运动员参赛还包含角逐时间、角逐成绩等信息.①试画出ER图,并注明属性和联系类型.（5分）②将E-R图转换成关系模型 ,并注明主码和外码（5分运动员（运动员编号,姓名,单位,性别,年龄）角逐项目（项目号,名称,最好成绩）参赛（运动员编号,项目号,角逐时间,角逐成绩）第8题：某工场生产若干产品,每种产品由不合的零件组成,有的零件用在不合的产品上.这些零件由不合的原资料制成.不合的零件所用的资料可以相同.这些零件按所属的不合产品辨别放在仓库中,原资料按类型放在若干仓库中.产品属性有：编号、名称零件属性有：编号、名称资料属性有：编号、名称、资料类型仓库属性有：编号、名称、地点①请用E-R图画出工场产品、零件、资料、仓库的概念模型,并注明属性和联系类型.（5分）②将E-R图转换成关系模型 ,并注明主码和外码.（5分）产品（产品编号,名称）零件（零件编号,名称）资料（资料编号,名称,资料类型）仓库（仓库编号,名称,地点）组成（产品编号,零件编号）制造（零件编号,资料编号）零件存放（零件编号,仓库编号）资料存放（资料编号,仓库编号）第9题：某电脑公司是一家专门销售计算机整机、外围设备和零部件的公司.该公司有3个部分：市场部、技术部和财务部.市场部有18位业务员,担任推销和销售业务；技术部有14位工程师,担任售后办事、保修等技术性的任务；财务部有12位任务人员、1位会计和1位出纳,担任财务业务.公司需要将所有经营的计算机设备的客户、销售、维修（办事、保修）、职工等信息都存储在数据库中.①按照公司的情况设计数据库的E-R图,并注联系类型.(5分)②将E-R图转换成关系模型 ,并注明主码和外码.(5分)部分（部分编号,部分名称）职工（职工编号,职工姓名,职称,部分编号,聘期,月薪）客户（客户编号,姓名,性别,年龄,地址）商品（商品编号,商品名称,单价）销售（职工编号,客户编号,采办日期）销售（职工编号,商品编号,销售额,销售日期）维修（职工编号,客户编号,报修日期）维修（职工编号,商品编号,维修日期）第10题：学校中有若关连,每个系有若干个班级和教研室,每个教研室有若干个教员,其中有的教授和副教授每人各带若干个研究生,每个班有若干学生,每个学生选修若干课程,每门课程可以有若干学生选修.①按照公司的情况设计数据库的E-R图,并注联系类型.(5分)②将E-R图转换成关系模型 ,并注明主码和外码.(5分)学校（编号,名称,地址）系（编号,名称,学校编号）班级（编号,名称,系编号）学生（学号,姓名,年龄,班级编号）课程（课程号,课程名）选修（学号,课程号）教研室（编号,名称,地址,系编号）教师（编号,姓名,教研室编号）研究生（学号,姓名,教师编号）第11题：工场（包含厂名和厂长名）需要建立一个办理数据库存储以下信息：（1）一个厂内有多个车间,每个车间有车间号、车间主任姓名、地址和电话. （2）一个车间有多个工人,每个工人有职工号、姓名、年龄、性别和工种.3）一个车间生产多种产品,产品有产品号和价格.4）一个车间生产多种零件,一个零件也可能为多个车间制造.零件有零件号、重量和价格. （5）一个产品由多种零件组成,一种零件也可装配出多种产品.6）产品与零件均存入仓库中.7）厂内有多个仓库,仓库有仓库号、仓库主任姓名和电话.（1）据工场的情况,用E-R图画出概念模型,并注联系类型.(10分)（2）将E-R图转换成关系模型 ,并注明主码和外码.(10分)工场（厂名,厂长名）车间（车间号,车间主任姓名,地址,电话,厂名）工人（职工号、姓名、年龄、性别和工种,车间号）产品（产品号,价格,车间号）零件（零件号,重量,价格）仓库（仓库号,仓库主任姓名,电话,厂名）生产产品（产品号,车间号,数量）生产零件（零件号,车间号,数量）装配产品（产品号,零件号,数量）存放产品（产品号,仓库号,数量）存放零件（零件号,仓库号,数量）。

第1题：设有商店和顾客两个实体，“商店”有属性：商店编号、商店名、地址、电话，“顾客”有属性：顾客编号、姓名、地址、年龄、性别。

假设一个商店有多个顾客购物，一个顾客可以到多个商店购物，顾客每次去商店购物有一个消费金额和日期，而且规定每个顾客在每个商店里每天最多消费一次。

①试画出ER图，并注明属性和联系类型。

（5分）②将E-R图转换成关系模型，并注明主码和外码（5分）商店（商店编号，商店名，地址，电话）顾客（顾客编号，姓名，地址，年龄，性别）消费（商店编号，顾客编号，消费金额，日期）第2题：假设每个学生选修若干门课程，且每个学生每选一门课只有一个成绩，每个教师只担任一门课的教学,一门课由若干教师任教。

“学生”有属性：学号、姓名、地址、年龄、性别。

“教师”有属性：职工号、教师姓名、职称，“课程”有属性：课程号、课程名。

①试画出ER图，并注明属性和联系类型。

（5分）②将E-R图转换成关系模型，并注明主码和外码（5分）学生（学号，姓名，地址，年龄，性别）课程（课程号，课程名）教师（职工号，教师姓名，职称，课程）选课（学号，课程号，成绩）第3题：设某商业公司数据库中有三个实体集，一是”公司”实体集，属性有公司编号、公司名、地址等；二是”仓库”实体集，属性有仓库编号、仓库名、地址等；三是”职工”实体集，属性有职工编号、姓名、性别等。

每个公司有若干个仓库，每个仓库只能属于1个公司，每个仓库可聘用若干职工，每个职工只能在一个仓库工作，仓库聘用职工有聘期和工资。

①试画出E-R图（5分）②将E-R图转换成关系模型，并注明主码和外码（5分）仓库（仓库编号，仓库名，地址，公司编号）公司（公司编号，公司名，地址）职工（职工编号，姓名，性别，仓库编号，聘期，工资）第4题：某研究所有多名科研人员，每一个科研人员只属于一个研究所，研究所有多个科研项目，每个科研项目有多名科研人员参加，每个科研人员可以参加多个科研项目。

科研人员参加项目要统计工作量。

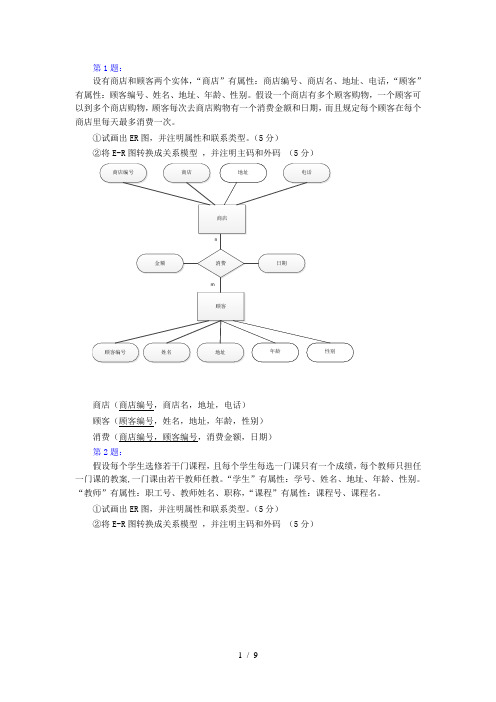

（完整版）数据库10个ER图练习题（只有ER图）第1题：设有商店和顾客两个实体，“商店”有属性：商店编号、商店名、地址、电话，“顾客”有属性：顾客编号、姓名、地址、年龄、性别。

假设⼀个商店有多个顾客购物，⼀个顾客可以到多个商店购物，顾客每次去商店购物有⼀个消费⾦额和⽇期，⽽且规定每个顾客在每个商店⾥每天最多消费⼀次。

①试画出ER图，并注明属性和联系类型。

（5分）n商店（商店编号，商店名，地址，电话）顾客（顾客编号，姓名，地址，年龄，性别）消费（商店编号，顾客编号，消费⾦额，⽇期）第2题：假设每个学⽣选修若⼲门课程，且每个学⽣每选⼀门课只有⼀个成绩，每个教师只担任⼀门课的教学，⼀门课由若⼲教师任教。

“学⽣”有属性：学号、姓名、地址、年龄、性别。

“教师”有属性：职⼯号、教师姓名、职称，“课程”有属性：课程号、课程名。

①试画出ER图，并注明属性和联系类型。

（5分）②将E-R图转换成关系模型，并注明主码和外码（5分）②将E-R 图转换成关系模型仓库编号 _ /，并注明主码和外码（5分）仓库名地址属于公司仓库聘⽤聘期⼯资_____ ⼃公司编号< ■/ '公司名地址职⼯编号学⽣（学号，姓名，地址，年龄，性别）课程（课程号，课程名）教师（职⼯号，教师姓名，职称, 课程）选课（学号，课程号，成绩）第3题：设某商业公司数据库中有三个实体集，⼀是”公司”实体集，属性有公司编号、公司名、地址等；⼆是”仓库”实体集，属性有仓库编号、仓库名、地址等；三是”职⼯”实体集，属性有职⼯编号、姓名、性别等。

每个公司有若⼲个仓库，每个仓库只能属于1个公司，每个仓库可聘⽤若⼲职⼯，每个职⼯只能在⼀个仓库⼯作，仓库聘⽤职⼯有聘期和⼯资。

①试画出E-R 图（5分）职⼯姓名性别_____ ⼃ X ___________ J仓库（仓库编号，仓库名，地址, 公司编号）公司（公司编号，公司名，地址）职⼯（职⼯编号，姓名，性别, 仓库编号，聘期，⼯资）第4题：某研究所有多名科研⼈员，每⼀个科研⼈员只属于⼀个研究所，研究所有多个科研项⽬，每个科研项⽬有多名科研⼈员参加，每个科研⼈员可以参加多个科研项⽬。
