系统ER图设计

图书管理ER图（以兰州大学为例）：
实体：
图书档案：学号、学生姓名、性别、学生证号、院系、年级
学生证：学生证号、姓名、性别、办证日期
管理员：管理员编号、管理员姓名、登录密码
库存表：书号、图书编号
图书档案：书名、书号、作者、出版单位、出版日期、单价、类别、藏书数目、图书编号、入库日期
光碟租赁管理信息系统Er图：
实体：
店长：ID、密码、姓名、性别
操作员：姓名、性别、密码、ID、编号
会员：姓名、性别、编号、证件号、经办人、办理时间
散户：编号、出租时间、操作员
影碟：名称、编号、类型、购入价格、购入时间、数量
资金记录：收入、金额、操作员编号、影碟编号、交易时间、类型。

销售管理系统–ER图什么是销售管理系统？销售管理系统是一种通过计算机化系统来管理和跟踪产品和服务的销售过程的软件。

通常包括客户关系管理、销售预测和销售分析等功能，可以有效地提高企业销售的效率和精度。

ER图ER图是一种实体关系模型，是用来描述数据存储方式和关系的工具。

ER图是由三部分组成：实体、属性和关系。

它能够清晰且图形化地描述预期的数据枢纽，以及数据关系的模型。

在设计销售管理系统时，ER图可以在很大程度上帮助梳理出整个系统的设计思路和数据结构。

实体在销售管理系统中，实体可以分为客户、订单、产品和销售人员等。

以下是各个实体的属性和描述。

客户客户是指从企业中购买产品或服务的个人或团体，可以包括公司、机构、下级分销商和个人等。

客户实体的属性包括：•客户ID•客户姓名•联系电话•邮箱地址•物理地址•其他个人或公司信息订单订单是指客户所下的购买订单，属于销售管理系统中最核心的实体。

订单实体的属性包括：•订单ID•客户ID•下单时间•产品ID•产品数量•应付金额•实付金额产品产品是指企业开发或代理销售的各类产品和服务。

产品实体的属性包括：•产品ID•产品名称•产品分类•单价销售人员销售人员是指参与销售过程的从业人员，包括销售代表和销售经理等。

销售人员实体的属性包括:•销售人员ID•姓名•所属部门关系销售管理系统中的各个实体之间存在多种关系，以下是各个实体间的关系及描述。

客户与订单的关系一个客户可以对应多个不同的订单，而一个订单只能对应于一个客户。

因此客户和订单之间是1对多的关系，在ER图中为“一个客户有多个订单”的图形化体现。

订单与产品的关系一个订单可以购买多种不同的产品，而一种产品也可以被多个订单购买。

因此订单和产品之间是多对多的关系，可以通过一个额外的实体“订单产品明细”来描述，其包含订单ID和产品ID两个外键。

订单与销售人员的关系销售人员和订单之间也存在关系，一位销售人员可以负责多个订单，而一个订单只能被一个销售人员负责。

数据库系统E-R图设计知识点汇总数据库系统 ER 图设计知识点汇总在数据库系统的设计中，ER 图（EntityRelationship Diagram，实体联系图）是一种非常重要的工具。

它能够帮助我们清晰地理解和描述系统中各个实体之间的关系，为数据库的构建提供坚实的基础。

下面就让我们一起来详细了解一下数据库系统 ER 图设计的相关知识点。

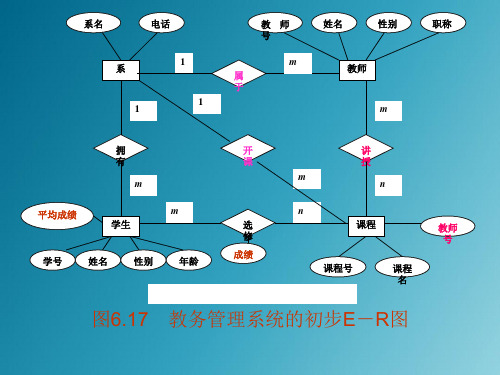

一、ER 图的基本概念ER 图主要由实体、属性和联系这三个要素组成。

实体是指具有独立存在意义的事物，比如“学生”“课程”“教师”等。

在 ER 图中，实体通常用矩形来表示。

属性则是用来描述实体的特征，比如学生的“学号”“姓名”“年龄”等。

属性在 ER 图中用椭圆来表示。

联系反映了不同实体之间的关系，比如学生与课程之间的“选课”关系。

联系在 ER 图中用菱形来表示，并在菱形中标注联系的名称。

二、ER 图中的实体类型实体可以分为强实体和弱实体。

强实体是指不依赖于其他实体而独立存在的实体，其标识符完全由自身的属性决定。

弱实体则是依赖于其他强实体而存在的实体，它的标识符部分或全部来自于其所依赖的强实体。

三、ER 图中的联系类型联系主要有一对一（1:1）、一对多（1:N）和多对多（M:N）这三种类型。

一对一联系，例如一个人只有一个身份证，一个身份证只对应一个人。

一对多联系，比如一个班级有多个学生，而一个学生只能属于一个班级。

多对多联系，像学生和课程之间，一个学生可以选择多门课程，一门课程也可以被多个学生选择。

四、ER 图的绘制原则在绘制 ER 图时，需要遵循一些原则，以确保图形的清晰和准确。

首先，要明确系统的需求，准确识别出实体、属性和联系。

其次，尽量简化图形，避免出现过于复杂的关系，使读者能够一目了然。

同时，要确保实体和联系的名称具有明确的含义，能够准确反映其代表的对象和关系。

五、ER 图到关系模式的转换这是将 ER 图转化为数据库中可实现的关系模式的关键步骤。

对于实体，通常将其转换为一个关系表，表的列就是实体的属性。

实例7 销售管理系统要提高市场竞争力,即要有好的产品质量，同时也要有好的客户服务。

企业要作到能及时相应客户的产品需求，更具需求迅速生产，按时交货，就必须有一个好的计划，使得市场销售和生产制造2个环节能够很好地协调配合。

销售管理是商业企业经营管理中的核心关节，也是一个企业能否取得效益的关键。

如果能做到合理生产、及时销售、库存量最小、减少积压，那么企业就能取得最佳的效益。

由此可见，销售管理决策的正确与否直接影响了企业的经济效益。

在手工管理的情况下，销售人员很难对客户作出正确的供货承诺，同时企业的生产部门也缺少一份准确的生产计划，目前的生产状况和市场的需求很难正确的反映到生产中去，部门之间的通讯也经常部畅通。

这在激烈竞争的市场中是非常不利的。

企业销售管理系统就是在这种状况下出现的。

它利用计算机的技术，使得企业生产、库存和销售能够有利结合起来，产销连接，提高企业的效率和效益。

第一节系统设计一、系统客户要求系统开发的目标是实现企业销售管理的系统化、规范化和自动化。

这是在用户要求的基础上提出来的，用户要求如下。

●●产销衔接。

利用销售管理系统后，要求能够对整个生产过程进行实时的监控，特别是一些半产品和热销产品的库存量和生产能力。

对于即将生产完成的产品，能够提前将信息由生产部门传递到销售部门，这样销售部门可以根据客户订单的要求，提前做好发货的准备；对也不能按时完成的产品，系统自动向经理发出警报，以便及时采取措施。

●●产品库存。

通过本系统能够清楚的看到企业库存中的产品数量、存放地点等信息。

使得生产部门和销售部门都能够根据库存信息做出决策。

●●订单管理。

对于销售部门输入的订单能够通过电脑以这跟踪下去。

企业做到以销定产，在库存中备有一定的储备量。

●●客户管理。

能够对企业的顾客有一个清楚地了解，通过客户管理分保持和客户良好的关系。

即使得到客户反馈的意见，上交有关部门及时处理。

●●发货计划。

根据客户订单的要求和企业现有的库存，制定发货数量、发货顺序等计划。

ER图文档1.定义 (1)2.基本要素 (2)3.如何画ER图 (2)4.例子 (4)5.常用软件 (5)1.定义ER图又叫实体-联系图(Entity-Relation Diagram)用来建立数据模型,在数据库系统概论中属于概念设计阶段，形成一个独立于机器，独立于DBMS的ER图模型。

通常将它简称为ER图，相应地可把用ER图描绘的数据模型称为ER模型。

ER图提供了表示实体（即数据对象）、属性和联系的方法，用来描述现实世界的概念模型。

数据库设计过程：需求分析确定存储那些数据，建立那些应用。

常用的操作及对象有哪些等概念数据库设计对需求分析所得到数据的更高层的抽象描述逻辑数据库设计将概念模型所描述的数据映射为某个特定DBMS 模式数据物理数据库设计ER图设计2.基本要素构成E-R 图的基本要素是实体、属性和联系.① 实体：实体对应的是数据库中的实体表，用矩形表示，矩形框内写明实体名。

② 属性：属性对应的是数据库中实体表的字段，用椭圆形或圆角矩形表示，并用无向 边将其与相应的实体连接起来；多值属性由双线连接；主属性名称下加下划线。

③ 联系：联系对应的是数据库中的连接表，用来描述实体之间的关系，用菱形表示， 菱形框内写明联系名，并用无向边分别与有关实体连接起来，同时在无向边旁标上联系的类型。

ER 图中实体之间有三种关系：一对一关系，一对多关系，多对多关系。

一对一关系在两个实体连线方向写1；一对多关系在1的一方写1，多的一方写N ； 多对多关系则是在两个实体连线方向各写N,M11M1 N N夫妻间一对一关系仓库与产品一对多关系 学生与课程多对多关系3.如何画ER 图一、在画ER 图之前必须进行正确的需求分析，只有通过正确的需求分析才能得到比较正确的ER 图。

二、设计E-R 图的原则：针对特定用户的应用，确定实体、属性和实体间的联系，设计该用户视图的局部实体名属性名主属性名联系名丈夫夫妻 妻子 仓库 存放产品学生 选课课程E-R图综合各个用户的局部E-R图，产生反映数据库整体概念的总体E-R图。

实验报告书一、实验目的：完成图书管理系统（学生选课系统，学校人事管理系统，医院病历管理系统，四者任选其一）的需求分析；系统掌握软件开发过程中需求规约（规格）说明书的写法；完成图书管理系统（学生选课系统，学校人事管理系统，医院病历管理系统）的需求分析报告。

二、实验主要内容：图书管理系统（学生选课系统，学校人事管理系统，医院病历管理系统）。

对待开发软件提出的需求进行分析并给出详细的定义，分析实现工程目标应该采取的策略及系统必须完成的功能。

确定系统必须完成哪些工作，对目标系统提出完整、准确、清晰、具体的要求，画出实体关系图、数据流图、状态转换图，创建数据字典，编写软件需求说明书。

三、实验原理及步骤要求：需求分析是对问题进一步发现、求精、建模、规格说明和复审的过程。

用户需求可分成两类：功能性需求：定义系统做什么；非功能性需求：定义系统工作时的特性。

用户需求的内容包括：功能、性能、环境、界面、用户因素、文档、数据、资源、安全保密、软件成本消耗与开发进度、质量保证等各个方面。

根据系统分析，图书管理系统的要求如下：（1）需求分析：①能够输入图书的综合情况和进行新书入库、现有图书信息修改以及删除；②能够实现对读者档案的查询和编辑管理；③能够进行罚款功能；④能够进行借阅历史的查询功能；（2）系统性能要求：①系统安全、可靠；②功能齐全；③操作方便、界面友好；④易于维护和扩充。

（3）系统的功能分析:密码设置：每个操作员均有自己的密码，可以防止非本系统人员进入本系统；又因每个人的权限不一致，故可以防止越权操作。

资料维护：为了存放图书、读者档案的全部数据，本系统将每一本图书和每位读者的信息进行管理。

系统维护包括对各种表记录的修改、删除、添加等操作。

系统查询：可以按图书编号、借阅证编号等相关信息进行查询系统管理：进行员工管理、数据备份和数据恢复。

报表统计：包括统计图书信息、读者信息、借阅信息和罚款信息等。

其它操作：包括修改密码、添加用户、页面设置等(一)建立数据模型通过建立系统的数据模型（E-R图）来理解和表示问题的信息域。

数据库E-R图
数据项和数据结构：
用户信息（密码，用户名，主管理员）；
学生档案信息（学号，姓名，性别，班级，出生年月，家庭住址，所在院系，入学时间，备注）；
班级设置信息（年级，班级，教室，年制，专业，学生总体，班主任，备注）；
院系信息（院系名称，设有专业，院系人数，所有班级）；
寝室信息（公寓楼号，寝室门牌号，寝室成员及数目，所缴费用）
数据库概念结构设计：
在得到数据项和数据结构以后，就可以设计出用户需求的各种实体，以及他们之间的关系，为逻辑设计打下基础。

实体有：用户实体、学生实体、班级实体、院系实体、寝室实体。

1、用户实体E-R图：
用户信息
用户名用户密
码主管理员
2、学生实体E-R图：
3、班级实体E-R图：
4、院系实体E-R图：
5、寝室实体E-R图：
6、实体之间的关系E-R图：。
