收音机的调试方法收音机是一种常用的电子设备，用来接收无线电广播、调频广播和调幅广播等广播信号。
在使用过程中，如果发现收音机存在接收不良、杂音、失真等问题，就需要进行调试。
以下是一些收音机调试的方法：1.检查天线连接：首先检查收音机的天线连接是否牢固。
天线插头应该完全插入收音机的天线接口，并且插头的金属触点应该与接口的金属片充分接触。
如果发现天线线缆出现损坏，应及时更换。
2.调整天线位置：如果天线连接正常但信号接收仍然不佳，可以尝试调整天线的位置。
试着将天线伸展到最大长度，然后尝试将其放置在不同的方向和位置，寻找最佳信号接收效果。
3.调整收音机的频率：如果收音机无法接收到所需的广播频率，可能是因为正在接收其他频率的信号。
尝试调整收音机的频率，对于调频广播可以尝试逐一调整频道，对于调幅广播可以尝试微调。
4.检查电池电量：如果收音机使用电池供电，那么低电量可能会导致接收不良。
检查电池的电量，并在需要时更换新的电池。
5.检查音量控制：如果收音机无法产生清晰的音量，可以尝试调整音量控制。
确保音量不是设置得过低或过高，同时也要检查耳机或扬声器是否正常工作。
6.接地检查：如果收音机接收到较强的外部干扰，可能是由于接地不良导致的。
检查收音机的接地是否良好，可以尝试用三角螺丝刀将收音机的金属外壳固定在地面上，以改善接收效果。
7.足够的天线：对于一些收音机，连接外部天线可以提高接收效果。
使用合适的天线，将其连接到收音机上，以增强信号接收。
8.检查接收环境：如果收音机在固定位置上接收不佳，可以尝试在其他位置进行测试。
有时候，信号屏蔽或干扰较大的环境可能会影响接收效果。
尽量将收音机放在远离电子设备、电源线和金属物体的地方进行测试。
9.重置收音机：如果收音机的设置出现问题，可以尝试将其恢复到出厂设置。
一般来说，收音机的说明书会提供恢复出厂设置的具体步骤。
总结起来，调试收音机的方法主要包括检查天线连接，调整天线位置，调整频率，检查电池电量，检查音量控制，进行接地检查，采用外部天线，调整接收环境，重置收音机等。
收音机常见故障及维修方法Last updated on the afternoon of January 3, 2021收音机常见故障及维修方法摘要：无论是在外地上学还是打工的人，通常都是非常喜欢和便携式收音机为伴的；在清晨和傍晚，我们也能见到很多中老年人手拿一台便携式收音机无论是名牌还是杂牌便携式收音机，由于其处于移动状态，所以其故障率还是比较高的，虽说现在的便携收音机的科技含量越来越高了，集成度也越来越高，但在实际维修中常见故障大体上也就15种，通常并不会遇到什么所谓的“疑难杂症”关键词：收音机常见故障维修方法一、电池没电造成的“伪故障”。
中老年人报修的相当一部分收音机都是这个原因，故障现象通常是开机用不了几分钟声音就逐渐变小并消失或开机响一下后就没反应了。
对于此类现象的故障机可先换一下新电池试试，往往会“电到病除”。
二、按键接触不良造成的故障。
收音机上的按键多种多样，有导电橡胶的、有金属的，无论什么样的按键，其都会出现接触不良的情况，对于导电橡胶材料的按键可用正品导电胶进行修复，对于金属的通常加一滴液体润滑油就能修复。
三、电源插座接触不良造成的故障。
很多朋友经常使用电源变压器为收音机供电，久而久之电源插座就会出现接触不良的故障，其故障现象通常是用电池供电时好象很快就没电了，随之会出现灵敏度下降、声音变小、调谐指示灯极深（甚至不亮），但换电池后故障仍会再犯。
这时就要检查一下电源插座的常闭点是否接触不良了，通常只要在常闭点处多加一些液体润滑油就能将其修复，如不能修复就换新插座。
四、耳机插孔接触不良造成的故障。
在晚间听收音机很多人都喜欢使用耳机，所以这一故障是非常常见的，故障现象通常是喇叭声音小或耳机声音小或时大时小且偶尔有噪声。
此类故障同样可用加注少许液体润滑油的方法进行修复，不行就换新。
五、调谐双联脏污造成的故障。
可以说所有手调式收音机都会遇到些故障，只是发“病”时间不尽相同（与质量和使用环境等因素有关）而已，其故障现象是在调谐时发出噪声并很难调准电台，而且灵敏度也会下降。

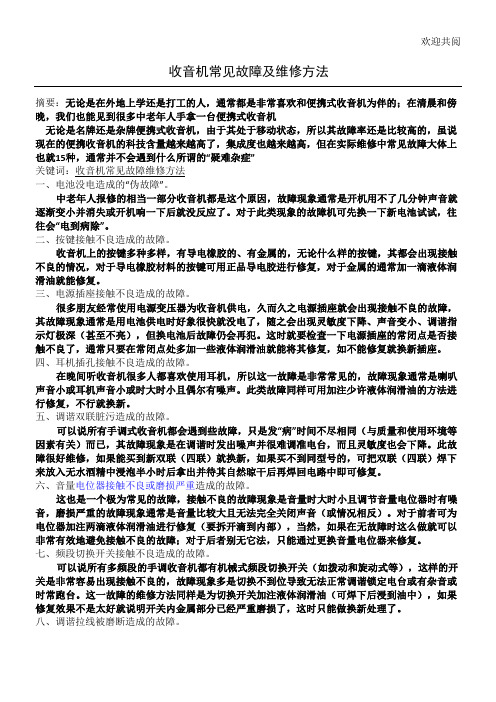

欢迎共阅收音机常见故障及维修方法摘要：无论是在外地上学还是打工的人，通常都是非常喜欢和便携式收音机为伴的；在清晨和傍晚，我们也能见到很多中老年人手拿一台便携式收音机无论是名牌还是杂牌便携式收音机，由于其处于移动状态，所以其故障率还是比较高的，虽说现在的便携收音机的科技含量越来越高了，集成度也越来越高，但在实际维修中常见故障大体上也就15种，通常并不会遇到什么所谓的“疑难杂症” 关键词：收音机常见故障维修方法一、电池没电造成的“伪故障”。
往会“六、音量电位器加注两滴液体润滑油进行修复（要拆开滴到内部），当然，如果在无故障时这么做就可以非常有效地避免接触不良的故障；对于后者别无它法，只能通过更换音量电位器来修复。
七、频段切换开关接触不良造成的故障。
可以说所有多频段的手调收音机都有机械式频段切换开关（如拨动和旋动式等），这样的开关是非常容易出现接触不良的，故障现象多是切换不到位导致无法正常调谐锁定电台或有杂音或时常跑台。
这一故障的维修方法同样是为切换开关加注液体润滑油（可焊下后浸到油中），如果修复效果不是太好就说明开关内金属部分已经严重磨损了，这时只能做换新处理了。
八、调谐拉线被磨断造成的故障。
调谐拉线的损坏率也是非常高的，通常这种线在市场上是买不到的，所以有很多人想出了各种各样的替换方法，但经试用发现没有一个能根本解决问题的——替代品通常都会出现打滑现象。
为了解决这一问题，笔者做了多次试验，最终找到了正确方法：先使用0.25～0.45毫米的钓鱼线作拉线代换品（大小不一样的收音机用的线也不一样粗细），然后剪一块宽度比调谐旋钮的转轴稍窄、长度能绕转轴一圈半至两圈的黑胶布缠在转轴上再把钓鱼线绕好就可以了。
虽说方法很简单，但还是有一些细节要注意：在未缠黑胶布时就要把钓鱼线（拉线）先绕好，然后把该拉线从转轴上退下来后（别处不要动）再缠上黑胶布，缠好后再将拉线重新缠到转轴上，只有这样才能使拉线绷紧，不然其紧度不够的话是用不长久的。
收音机调试步骤及调试方法一．AM、IF中频调试1、仪器接线图扫频仪频标点频率为：450KHZ、455KHZ 、460KHZ或460KHZ、465KHZ 、470KHZ。
扫频仪1、检波输出2、3正负电源4、RF信号输入5、检波输入（INPUT）6频标点信号输入（PUISE INPUT）7、水平信号输入（HOR、INPUT）2：测试点及信号的连接：A：正负电源测试点（如电路板中的CD4两端或AC输入端）正负电源测试点从线路中的正负供电端的测试点输入。
B：RF射频信号输入（如CD2003的○4脚输入）。
RF射频信号由扫频仪输出后接到衰减器输入端，经衰减器衰减后输出端接到测试架上的RF输入端，在测试架上再串联一个10PF的瓷片电容后，从电路中的变频输出端加入RF信号将AM的振荡信号短路（即PVC的振荡联短路），或将AM天线RF输入端与高频地短路，（如CD2003○16与PVC地脚短路。
）C：检波输出端（如CD2003○11脚为检波输出端）从IC检波输出端串一个103或104的瓷片电容接到测试架上的OUT输出端。
再连接到显示器前面的INPUT端口上以观察波形。
3．调试方法及调试标准将收音机的电源开关打开并将波段开关切换到AM波段状态，调整中频中周磁帽使波形幅度达到最大（一般为原色或黄色的中周），并且以水平线Y轴为基准点，看波形的左右两半边的弧度应基本对称，以确保基增益达到最大、选择性达到最佳。
如图标准：波形左右两边的弧度基本等等幅相对称，455KHZ频率在波形顶端为最理想，偏差不超过±5KHZ。
如果中频无须调试的，则经标准样机的波形幅度为参考，观察每台机的波形幅度不应小于标准样机的幅度的3-5DB，一般在显示器上相差为一个方格。
二、FM IF中频调试１、器接线图①扫频仪频率分别为10.6MHZ,10.7MHZ,10.8MHZ至少三个频率点。
1、检波输出2、3正负电源4、RF信号输入5、检波输入（INPUT）6频标点信号输入（PUISE INPUT）7、水平信号输入（HOR、INPUT）②测试点及信号连接；A：正负电源测试点（如电路板中的CD4两端或AC输入端）正负电源测试点从线路中的正负供电端的测试点输入。
收音机检修（一）、检测目的、前提、要领及方法1、目的：在整机调试前，保证收音机工作在无故障状态，这样才能保证调试顺利进行。
2、前提：安装正确。
元器件无漏焊、错焊，连接无误，印刷板焊点无虚焊、连焊等。
3、要领：耐心细致、冷静有序。
检测按步骤进行，一般由后级向前级检查，先判断故障位置（信号注入法），再查找故障点（电位法），循序渐进，排除故障。
忌讳乱调乱拆，盲目烫焊，导致越修越坏。
4、方法：（1）信号注入法：收音机是一个信号捕捉处理、放大系统，通过注入信号可以判定故障的位置。
1）用万用表RX10电阻档，红表笔单接电池负极（地），黑表笔碰触放大器输入端（一般为三极管基极），此时扬声器可听到“咯咯“声。
2）用手握改锥金属部分去碰放大器输入端，从扬声器有无声音，此法简单易行，但相对信号弱，不经三极管放大听不到。
（2）电位法：用万用表测各级放大器或元器件工作电压（见附表）可具体判断造成故障的元器件。
（二）、判断故障位置故障在低放之前还是低放之中（包括功放）的方法：1、接通电源开关将音量电位器开至最大，扬声器中没有任何响声，可以判定低放部分肯定有故障。
2、判断低放之前的电路工作是否正常方法如下：将音量关小，万用表拨至直流0.5V档，两表笔接在音量电位器非中心端的另两端上，一边从低端到高端拨动音量调节盘，一边观看电表指针，若发现指针摆动，且在正常播出一句话时指针摆动次数约在数十次左右。
即可判断低放之前电路工作是正常的。
若无摆动，则说明低放之前的电路中也有故障，这时仍应先解决低放电路的问题，然后再解决低放之前电路中的问题。
（三）、完全无声故障检修（低放故障）将音量开大，用万用表直流电压10V档，黑表笔接地，红表笔分别触碰电位器的中心端和非接地端（相当于输入干扰信号），可能出现三种情况：1、碰非接地端，喇叭中无“咯咯”声，碰中心端时喇叭有声。
这是由于电位器内部接触不良。
可更换或修理排除故障。
2、碰非接地端和中心端，均无声，这时用万用表R×10档，两表笔接碰触喇叭引线，触碰时喇叭若有“咯咯”声，说明喇叭完好。
情境 3-1 收音机灵敏度低故障检修相 关 知 识1．手工调整技巧检修超外差接收机故障，往往缺仪器，因此掌握手工调整技术十分重要。
以调幅收音机为例， 调整步骤分中频调整、接收频率范围调整、跟踪统调次序进行。
下面介绍具体调整方法。
（1）中频调整中频频率未调准， 则变频电路产生的 465kHz 中频信号就得不到足够的放大， 收音机的接收灵 敏度就极低，即使个别电台能接收，其音量也很轻。
中频调整在各级静态工作点正常，且本机振 荡工作正常情况下进行。
手工调整就是接收某一电台信号来进行调整。
方法是：接收某一弱台信 号，反复调整三个中周的磁芯，使音量最大为止。
注意：①不要接收强台信号；②中周磁芯位置旋得很深或很浅，说明中周质量不好电路有 故障；③一般调第一中周最敏感，调第三中周最迟钝。
所以要先调第一中周，然调整第二、第三 中周；④要反复细调。
（2）接收频率范围调整决定接收频率范围的是本振频率。
由于收音机中波接收频率范围是 535～1605kHz，中频频率 是 465kHz，所以本振频率范围是 1000～2070kHz。
调整接收频率范围就是校准收音机面板频率刻 度。
具体调整步骤是：低端调本振线圈磁芯；高端调本振微调电容 C6。
而且是先调低端，后调高 端。
（3）跟踪统调跟踪统调就是调整输入回路的频率，使之与本振频率始终相差 465kHz。
理想频率跟踪曲线如 图 3-7 虚线所示，但实际频率跟踪曲线如图 3-7a 或图 3-7b 实线所示。
a)低端偏高、高端偏低 b) 低端偏低、高端偏高图 3-7 频率跟踪曲线显然在整个中波段内，只有中频段才实现理想跟踪，即输出回路频率比本振频率低465kHz。
这是因为输入回路的频率覆盖系数为 3（1605/535），而本振回路的频率覆盖系数为 2.07 （2070/1000），两者不一样。
当振荡连与输入连可调电容同轴旋转时，不可能一个回路的频率变 化范围达 2.07 倍，另一个回路的频率变化范围达 3倍。

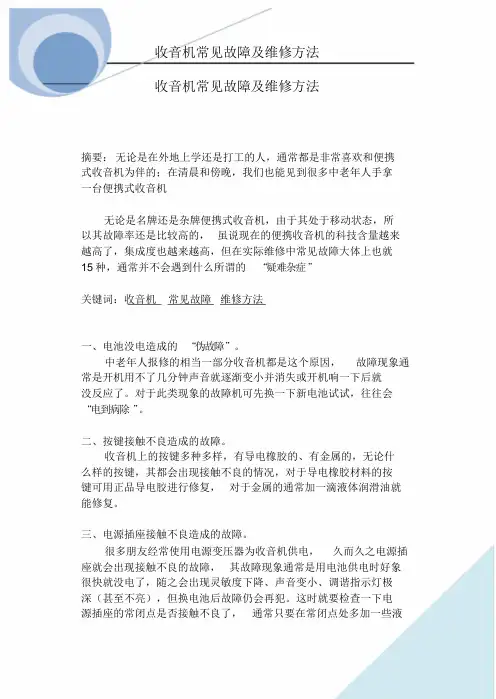

收音机常见故障及维修方法摘要：无论是在外地上学还是打工的人，通常都是非常喜欢和便携式收音机为伴的；在清晨和傍晚，我们也能见到很多中老年人手拿一台便携式收音机无论是名牌还是杂牌便携式收音机，由于其处于移动状态，所以其故障率还是比较高的，虽说现在的便携收音机的科技含量越来越高了，集成度也越来越高，但在实际维修中常见故障大体上也就15种，通常并不会遇到什么所谓的“疑难杂症”关键词：收音机常见故障维修方法一、电池没电造成的“伪故障”。
中老年人报修的相当一部分收音机都是这个原因，故障现象通常是开机用不了几分钟声音就逐渐变小并消失或开机响一下后就没反应了。
对于此类现象的故障机可先换一下新电池试试，往往会“电到病除”。
二、按键接触不良造成的故障。
收音机上的按键多种多样，有导电橡胶的、有金属的，无论什么样的按键，其都会出现接触不良的情况，对于导电橡胶材料的按键可用正品导电胶进行修复，对于金属的通常加一滴液体润滑油就能修复。
三、电源插座接触不良造成的故障。
很多朋友经常使用电源变压器为收音机供电，久而久之电源插座就会出现接触不良的故障，其故障现象通常是用电池供电时好象很快就没电了，随之会出现灵敏度下降、声音变小、调谐指示灯极深（甚至不亮），但换电池后故障仍会再犯。
这时就要检查一下电源插座的常闭点是否接触不良了，通常只要在常闭点处多加一些液体润滑油就能将其修复，如不能修复就换新插座。
四、耳机插孔接触不良造成的故障。
在晚间听收音机很多人都喜欢使用耳机，所以这一故障是非常常见的，故障现象通常是喇叭声音小或耳机声音小或时大时小且偶尔有噪声。
此类故障同样可用加注少许液体润滑油的方法进行修复，不行就换新。
五、调谐双联脏污造成的故障。
可以说所有手调式收音机都会遇到些故障，只是发“病”时间不尽相同（与质量和使用环境等因素有关）而已，其故障现象是在调谐时发出噪声并很难调准电台，而且灵敏度也会下降。
此故障很好维修，如果能买到新双联（四联）就换新，如果买不到同型号的，可把双联（四联）焊下来放入无水酒精中浸泡半小时后拿出并待其自然晾干后再焊回电路中即可修复。

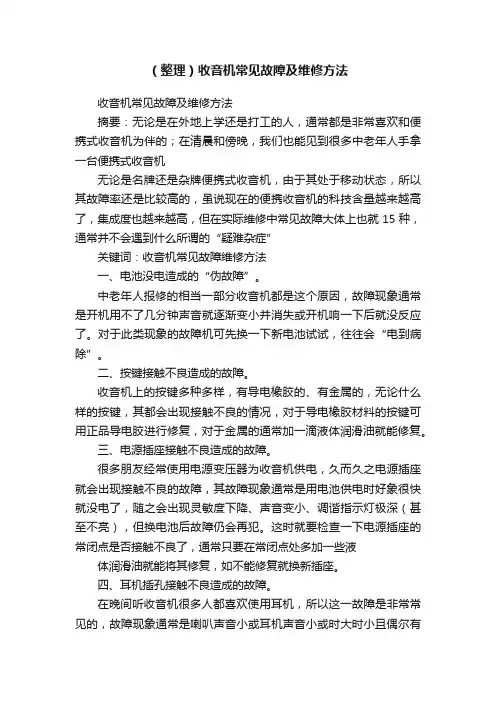

（整理）收音机常见故障及维修方法收音机常见故障及维修方法摘要：无论是在外地上学还是打工的人，通常都是非常喜欢和便携式收音机为伴的；在清晨和傍晚，我们也能见到很多中老年人手拿一台便携式收音机无论是名牌还是杂牌便携式收音机，由于其处于移动状态，所以其故障率还是比较高的，虽说现在的便携收音机的科技含量越来越高了，集成度也越来越高，但在实际维修中常见故障大体上也就15种，通常并不会遇到什么所谓的“疑难杂症”关键词：收音机常见故障维修方法一、电池没电造成的“伪故障”。
中老年人报修的相当一部分收音机都是这个原因，故障现象通常是开机用不了几分钟声音就逐渐变小并消失或开机响一下后就没反应了。
对于此类现象的故障机可先换一下新电池试试，往往会“电到病除”。
二、按键接触不良造成的故障。
收音机上的按键多种多样，有导电橡胶的、有金属的，无论什么样的按键，其都会出现接触不良的情况，对于导电橡胶材料的按键可用正品导电胶进行修复，对于金属的通常加一滴液体润滑油就能修复。
三、电源插座接触不良造成的故障。
很多朋友经常使用电源变压器为收音机供电，久而久之电源插座就会出现接触不良的故障，其故障现象通常是用电池供电时好象很快就没电了，随之会出现灵敏度下降、声音变小、调谐指示灯极深（甚至不亮），但换电池后故障仍会再犯。
这时就要检查一下电源插座的常闭点是否接触不良了，通常只要在常闭点处多加一些液体润滑油就能将其修复，如不能修复就换新插座。
四、耳机插孔接触不良造成的故障。
在晚间听收音机很多人都喜欢使用耳机，所以这一故障是非常常见的，故障现象通常是喇叭声音小或耳机声音小或时大时小且偶尔有噪声。
此类故障同样可用加注少许液体润滑油的方法进行修复，不行就换新。
五、调谐双联脏污造成的故障。
可以说所有手调式收音机都会遇到些故障，只是发“病”时间不尽相同（与质量和使用环境等因素有关）而已，其故障现象是在调谐时发出噪声并很难调准电台，而且灵敏度也会下降。
此故障很好维修，如果能买到新双联（四联）就换新，如果买不到同型号的，可把双联（四联）焊下来放入无水酒精中浸泡半小时后拿出并待其自然晾干后再焊回电路中即可修复。
