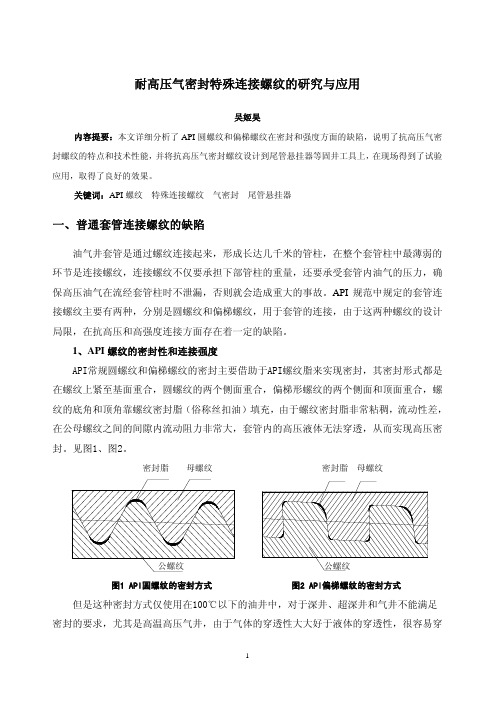

耐高压气密封特殊连接螺纹的研究与应用吴姬昊内容提要：本文详细分析了API圆螺纹和偏梯螺纹在密封和强度方面的缺陷，说明了抗高压气密封螺纹的特点和技术性能，并将抗高压气密封螺纹设计到尾管悬挂器等固井工具上，在现场得到了试验应用，取得了良好的效果。
关键词：API螺纹特殊连接螺纹气密封尾管悬挂器一、普通套管连接螺纹的缺陷油气井套管是通过螺纹连接起来，形成长达几千米的管柱，在整个套管柱中最薄弱的环节是连接螺纹，连接螺纹不仅要承担下部管柱的重量，还要承受套管内油气的压力，确保高压油气在流经套管柱时不泄漏，否则就会造成重大的事故。
API规范中规定的套管连接螺纹主要有两种，分别是圆螺纹和偏梯螺纹，用于套管的连接，由于这两种螺纹的设计局限，在抗高压和高强度连接方面存在着一定的缺陷。
1、API螺纹的密封性和连接强度API常规圆螺纹和偏梯螺纹的密封主要借助于API螺纹脂来实现密封，其密封形式都是在螺纹上紧至基面重合，圆螺纹的两个侧面重合，偏梯形螺纹的两个侧面和顶面重合，螺纹的底角和顶角靠螺纹密封脂（俗称丝扣油）填充，由于螺纹密封脂非常粘稠，流动性差，在公母螺纹之间的间隙内流动阻力非常大，套管内的高压液体无法穿透，从而实现高压密封。
见图1、图2。
密封脂 母螺纹 密封脂 母螺纹图1 API圆螺纹的密封方式 图2 API偏梯螺纹的密封方式 但是这种密封方式仅使用在100℃以下的油井中，对于深井、超深井和气井不能满足密封的要求，尤其是高温高压气井，由于气体的穿透性大大好于液体的穿透性，很容易穿透公母螺纹间隙中的密封脂；另一方面高温会降低密封脂的粘稠度，使得气体更容易穿过，引起密封失效；即使井底温度在常规的范围内，气泡在密封脂中的蠕动，也能突破螺纹密封脂的密封。
因此，API常规圆螺纹和偏梯螺纹无法达到高压油气井的密封要求。
2、螺纹的连接强度较低常规长圆扣螺纹，其连接率较低(即螺纹连接强度与套管管体强度之比)，仅为原管体的65%－85%，并随着套管钢级的提高而降低。

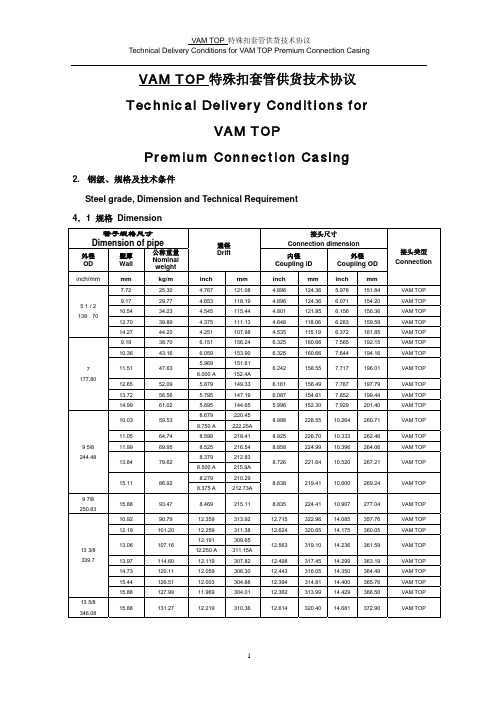

VAM TOP 特殊扣套管供货技术协议 Technical Delivery Conditions forVAM TOPPremium Connection Casing2. 钢级、规格及技术条件Steel grade, Dimension and Technical Requirement 4．1 规格 Dimension管子规格尺寸 Dimension of pipe接头尺寸Connection dimension 外径 OD 壁厚 Wall公称重量 Nominal weight通径 Drift内径 Coupling ID外径Coupling ODinch/mmmm kg/m inch mm inch mm inch mm接头类型 Connection7.72 25.30 4.767 121.08 4.896 124.365.978 151.84 VAM TOP 9.17 29.77 4.653 118.19 4.896 124.366.071 154.20 VAM TOP 10.54 34.23 4.545 115.44 4.801 121.956.156 156.36 VAM TOP12.70 39.89 4.375 111.13 4.648 118.06 6.283 159.59 VAM TOP 5 1／2 139．7014.27 44.20 4.251 107.98 4.535 115.19 6.372 161.85 VAM TOP 9.19 38.70 6.151 156.24 6.325 160.667.565 192.15 VAM TOP 10.36 43.16 6.059 153.90 6.325 160.667.644 194.16 VAM TOP 5.969 151.61 11.51 47.63 6.000 A 152.4A 6.242 158.557.717 196.01 VAM TOP 12.65 52.09 5.879 149.33 6.161 156.497.787 197.79 VAM TOP 13.72 56.56 5.795 147.19 6.087 154.617.852 199.44 VAM TOP 7 177.8014.99 61.02 5.695 144.65 5.996 152.307.929 201.40 VAM TOP 8.679 220.4510.03 59.53 8.750 A 222.25A 8.998 228.5510.264 260.71 VAM TOP 11.05 64.74 8.599 218.41 8.925 226.7010.333 262.46 VAM TOP 11.99 69.95 8.525 216.54 8.858 224.9910.396 264.06 VAM TOP 8.379 212.8313.84 79.62 8.500 A 215.9A 8.726 221.6410.520 267.21 VAM TOP8.279 210.299 5/8 244.4815.11 86.92 8.375 A 212.73A8.638 219.4110.600 269.24 VAM TOP9 7/8 250.8315.88 93.47 8.469 215.11 8.835 224.4110.907 277.04 VAM TOP 10.92 90.79 12.359 313.92 12.715 322.9614.085 357.76 VAM TOP 12.19 101.20 12.259 311.38 12.624 320.6514.175 360.05 VAM TOP 12.191 309.6513.06 107.16 12.250 A 311.15A 12.563 319.1014.236 361.59 VAM TOP 13.97 114.60 12.119 307.82 12.498 317.4514.299 363.19 VAM TOP 14.73 120.11 12.059 306.30 12.443 316.0514.350 364.49 VAM TOP 15.44 126.51 12.003 304.88 12.394 314.8114.400 365.76 VAM TOP 13 3/8 339.715.88 127.99 11.969 304.01 12.362 313.9914.429 366.50 VAM TOP 13 5/8 346.0815.88 131.27 12.219 310.36 12.614 320.4014.681 372.90 VAM TOP备注：* VAM TOP 可生产尺寸为2-3/8” 到 14”, 上表只列出常用规格，其它规格可按要求提供。

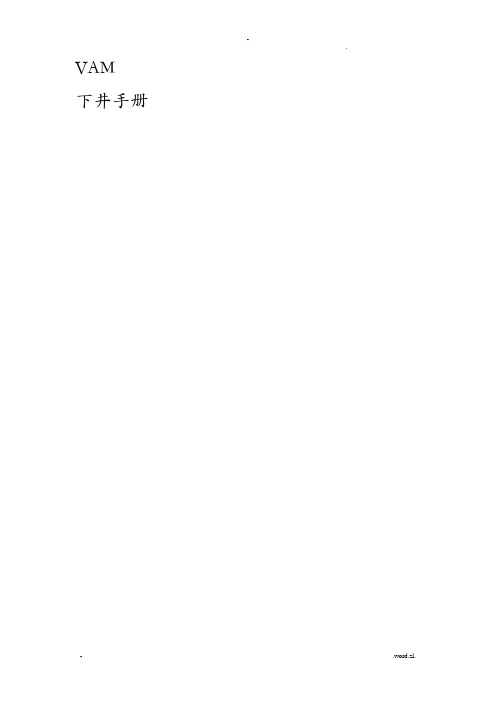

VAM下井手册略页数1.推荐2.NEW VAM3.VAM ACE4.VAM PRO5.DINO VAM6.VAM TOP7.VAM TOP HT8.VAM TOP HC9.VAM TOP FL-D10.VAM SL11.VAM FJL12.VAM HW ST13.VAM SLIJ II14.VAM MUST15.BIG OMEGA16.VAM效劳17.持证者网络18.全世界工厂1.1 VAM接头图略1.1.1 V&M系列V&M产品系列：NEW VAM是多用性T&C接头，提供中等深度到深度油管和套管应用的气密密封。
NEW VAM是原VAM接头的改良版，在高性能特殊接头中处于领先地位。
VAM ACE是理想的耐腐蚀合金用气密密封T&C接头，用于环境恶劣的深井和腐蚀井。
也适用于要求高性能的碳钢和可控屈服管材。
VAM FJL为100%外平头整体接头，为衬管、中等深度套管以及缩径井眼油管管柱提供最正确强度的最大间隙。
VAM SLIJ II是在平端非加厚管上加工的整体套管接头。
其设计结合了接近平头外径以及高拉伸效率，构造完整性更强。
在所有油井种类中，是生产套管和中间套管、衬管和回接应用的理想接头。
此接头是SLIJ的新改良版。
VAM MUST是用于极端外部压力的平头厚壁接头，在挤压粘土squeezing clay和盐层salt formation中可见。
VAM PRO是多用性的T&C特殊接头〔2 3/8" 到9 7/8"外径〕。
该接头为中等深度到深度油井的油管和套管应用提供气密密封。
VAM PRO接头的特殊设计通过最大化方便操作、确保下井可靠性、减少下井时间来增强钻机操作本钱管理。
VAM SL是结合半平头外径和高抗拉强度的多用性T&C接头。
设计用于中、厚壁套管和衬管，VAM SL在高抗拉强度和最大间歇之间提供了最正确折衷。
特别适用于高压高温油井的生产套管、衬管和回接应用。
首选需要明确一点常规套管一般指API丝扣API钢级的套管API丝扣三种长圆短圆偏梯扣气密封套管是丝扣部分经过特殊研发，增加气密封结构目前的气密封结构的主流是金属对金属密封锥面结构还有其他的金属对金属密封，但是是球面对锥面等结构国内常见VAM扣里面的VAM TOP，日本的FOX，3SB等，国内生产的TPCQ，BGC等世界上按照市场占有率第一大是VAM系列，市场占有率约50%，然后是hydril, Hunting，TMK等这个问题详细说起来特别复杂。
简单一句话气密扣套管就是增加了气密封结构，丝扣结构经过改良，使用上比常规普通套管性能好PI 5CT石油套管扣型长圆扣短圆扣偏梯扣，石油套管是石油钻探用重要器材，其主要器材还包括钻杆、岩心管和套管、钻铤及小口径钻进用钢管等。
国产套管以地质钻探用钢经热轧或冷拔制成，钢号用“地质”(DZ)表示，常用的套管钢级有DZ40、DZ55、DZ753种。
压扁试验(GB246-97)拉力试验(GB228-87)及水压试验。
(2)按美国石油学会APISPEC5CT1988年第1版规定作静水压试验、压扁试验、硫化物应力腐蚀开裂试验、硬度试验(ASTME18或E10最新版本规定进行)、拉伸试验、横向冲击试验(ASTMA370、ASTME23和有关标准最新版本规定进行)、晶粒度测定(ASTME112最新版本或其他方法)。
日本、罗马尼亚、捷克、意大利、英国、奥地利、瑞士、美国，阿根廷、新加坡也有进口。
进口标准多参照美国石油学会标准API5A，5AX，5AC。
钢级是H-40，J-55，N-80，P-110，C-75，C-95等。
规格主要为139.77.72R-2，177.89.19R-2，244.58.94R-2，244.510.03R-2，244.511.05R-2等。
(2)API规定长度有三种：即R-1为4.88～7.62m，R-2为7.62～10.36m，R-3为10.36m至更长。
1.用途用于石油井钻探。
2.种类按SY/T6194-96“石油套管”分短套管及其接箍和长螺纹套管及其接箍两种。
4.化学成分检验(1)按SY/T6194-96规定。
套管及其接箍采用同一。
含硫量＜%，含磷量＜%。
(2)按GB222-84的规定取化学分析样。
按GB223中有关部分的规定进行化学分析。
(3)ARISPEC5CT1988第1版规定。
化学分析按ASTME59最新版本制样，按ASTME350最新版本进行化学分析。
5.物理性能检验(1)按SY/T6194-96规定。
作(GB246-97)(GB228-87)及。
(2)按美国石油学会APISPEC5CT1988年第1版规定作静水压试验、压扁试验、硫化物应力腐蚀开裂试验、(ASTME18或E10最新版本规定进行)、、横向冲击试验(ASTMA370、ASTME23和有关标准最新版本规定进行)、晶粒度测定(ASTME112最新版本或其他方法)。
6.主要进出口情况(1)石油套管主要进口国家有：德国、、罗马尼亚、、意大利、、奥地利、、美国，、新加坡也有进口。
进口标准多参照美国石油学会标准API5A，5AX，5AC。
钢级是H-40，J-55，N-80，P-110，C-75，C-95等。
规格主要为，，，，等。
(2)规定长度有三种：即R-1为～，R-2为～，R-3为至更长。
(3)部分进口货物标有LTC字样，即长丝扣套管。
(4)从日本进口套管除采用API标准外，还有少部分执行日本厂方标准(如新日铁、住友、川崎等)，钢号是NC-55E，NC-80E，NC-L80，NC-80HE等。
(5)在索赔案例中，出现过黑扣、丝扣损伤，管体折叠，断扣和螺纹紧密距超差，接箍J值超差等缺陷及套管脆裂、低等内在品质问题。
7.包装按SY/T6194-96规定，国产套管应以或钢带捆扎。
每根套管及接箍螺纹的露出部分均应拧上保护环以保护螺纹。
8.其他按美国石油学会标准APISPEC5CT1988年第1版，套管钢级分H-40、J-55、K-55、N-80、C-75、L-80、C-90、C-95、P-110、Q-125共10种。
