控规cad制图常见标准,大家可参考下:一、图幅要求控规成果统一采用A0或A0加长幅面，标准A0图幅的外框线尺寸为1189mm（宽）×841mm（高），电子数据单位为2378×1682（1：2000）。
图幅的加长应是标准图幅的八分之一的整数倍，如下表：加长倍数图纸尺寸电子图框尺寸A0 1189×841 （1189×841）×KA0+1/8 1338×841 （1338×841）×KA0+2/8 1487×841 （1487×841）×KA0+3/8 1635×841 （1635×841）×KA0+4/8 1784×841 （1784×841）×K…… …… ……注：K为比例系数，1：1000为1，1：2000为2，……。
二、字体要求1、字体及字型：全套控规电子文档的字体原则上只允许以下5种设置，除此五种字体外，图中不应出现其它字体名称。
序号字体名称（text style name）字型名称（font name）用途1 Standard 宋体（黑体）限用于各种线型等缺省字体2 黑体黑体用于图名、图例、图签等3 宋体宋体用于说明、表格、地名（单位名称、河流）、路名、图签等4 楷体楷体_GB2312 其他备用字体5 英文数字Romantic 用于各种工程及土地利用控制参数标注、比例及比例尺标注注：可根据不同需要改变字体的Height和Width factor参数。
若需竖排字体时，字体名称应取为“黑体0、宋体0，楷体0”，相对应的字型为“@黑体、@宋体、@楷体”。
2、字体大小：标题：大标题字高25K～30K；小标题字高15K～20K；图名字高15K；字宽根据图面构图自定。
图例：图例字高5K，字宽1.2（特殊情况自定）。
路名：正图路名字高3K～5K；附加图（如结构图、区位图等）字高为2K～3K；字宽建议0.7。
CAD施工图制图标准在建筑设计、室内设计、机械设计等众多领域中，CAD 施工图是将设计理念转化为实际施工的重要依据。
一套清晰、准确、规范的CAD 施工图，不仅能够提高施工效率，保证施工质量，还能减少施工过程中的误解和错误。
为了确保 CAD 施工图的质量和可读性，制定一套统一的制图标准是至关重要的。
一、图纸幅面与格式1、图纸幅面根据实际需要，CAD 施工图通常采用 A0、A1、A2、A3、A4 等标准幅面。
A0 幅面尺寸为 841mm×1189mm，A1 为 594mm×841mm，A2 为 420mm×594mm，A3 为 297mm×420mm，A4 为 210mm×297mm。
2、图框格式图框分为横式和立式两种，应根据图纸的实际使用方向选择。
在图框的周边，应预留足够的装订边，一般为 25mm。
3、标题栏标题栏应位于图纸的右下角，包含项目名称、图纸名称、比例、绘图日期、绘图人员等信息。
二、图层设置1、图层分类根据不同的图形元素，将图层分为建筑结构、家具布置、电气线路、给排水管道等。
每个图层应具有明确的名称和属性，以便于管理和编辑。
2、图层颜色为了提高图纸的可读性，不同的图层应采用不同的颜色。
例如，建筑结构层可以使用白色或灰色，家具布置层可以使用黄色，电气线路层可以使用红色等。
3、图层线型根据图形元素的性质，选择合适的线型。
如实线、虚线、点划线等，并设置相应的线宽。
三、字体与标注1、字体图纸中的文字应使用标准的字体，如宋体、黑体等。
字体大小应根据图纸的比例和内容的重要性进行选择，一般标注文字的高度为 3mm左右，说明文字的高度为 5mm 左右。
2、标注样式标注应包括尺寸标注、文字标注和符号标注等。
尺寸标注应清晰、准确，标注线的箭头应大小适中，尺寸数字应位于标注线的上方或中间。
文字标注应简洁明了，表达清晰。
符号标注应符合相关的标准和规范。
四、图形比例1、常用比例根据实际情况，选择合适的比例，如 1:50、1:100、1:200 等。
CAD施工图制图标准在建筑、室内设计、机械等众多领域中，CAD 施工图的绘制是至关重要的环节。
一份准确、清晰、规范的 CAD 施工图，不仅能够有效地传达设计意图，还能为施工过程提供可靠的指导，避免出现误解和错误。
因此，遵循一套严格的 CAD 施工图制图标准是必不可少的。
一、图纸设置1、图纸幅面应根据实际需要选择合适的图纸幅面，常见的有A0、A1、A2、A3、A4 等。
一般来说，大型项目或复杂的设计应选用较大的幅面，以确保能够清晰地展示所有细节；而小型项目或局部设计可以使用较小的幅面。
2、图框与标题栏图框应按照国家标准或企业内部规定进行绘制，包含必要的信息，如项目名称、图纸编号、比例、日期等。
标题栏应位于图纸的右下角，格式统一，填写内容准确无误。
3、比例根据实际情况选择合适的比例，如 1:50、1:100、1:200 等。
比例的选择应保证图纸上能够清晰地表达出物体的尺寸和形状，同时便于施工人员读取和测量。
二、图层管理1、图层设置根据不同的图形元素，如墙体、门窗、家具、标注等，设置相应的图层。
每个图层应有明确的名称和属性，如颜色、线型、线宽等。
2、图层顺序合理安排图层的显示顺序，以保证图纸的清晰和易读性。
通常，重要的图形元素应位于上层，如墙体、结构等；而辅助性的元素，如标注、填充等应位于下层。
3、图层锁定与冻结对于已经完成或不需要编辑的图层，可以进行锁定或冻结操作，以防止误操作。
三、图形绘制1、线条线条应清晰、连续，避免出现断线、重线等情况。
不同类型的线条，如实线、虚线、点划线等，应根据其用途正确使用。
2、字体标注和说明文字应使用统一的字体和字号，字体清晰易读，一般采用宋体或仿宋体。
3、尺寸标注尺寸标注应准确、完整，包括线性尺寸、半径尺寸、直径尺寸等。
标注的位置应合理，避免与图形元素重叠，同时标注的数字应清晰可读。
4、符号各种专业符号，如电气符号、给排水符号等，应按照标准规范绘制，确保其含义准确无误。
cad制图规范标准CAD制图规范标准是为了保证CAD制图的准确性、一致性和可读性而制定的一系列标准和规范。
以下是CAD制图规范标准的一些重要内容和规定：1. 纸张尺寸和布局：根据不同的CAD制图内容和要求，选择合适的纸张尺寸和布局。
通常使用的纸张尺寸有A0、A1、A2等，布局可以是纵向或横向。
2. 图块和标题栏：每个CAD制图都应该有一个图块，用来包含制图的内容。
图块中应包含标题栏，显示制图的名称、图号、比例、日期等信息。
标题栏的位置和格式应统一。
3. 图线类型和粗细：CAD制图中的图线应使用标准的线型和线粗。
常用的线型有实线、虚线、中虚线等，线粗细应根据实际需要选择。
4. 尺寸标注和符号：CAD制图中的尺寸应使用标准的尺寸标注方法和符号。
尺寸线的位置和方向应清晰明确，尺寸符号的大小和间距应适当。
5. 图层和颜色：CAD制图中应设置不同的图层，并为每个图层指定不同的颜色。
使用图层和颜色可以方便地控制和管理制图内容，提高制图的可读性。
6. 命名和编号：CAD制图应按照一定的规则进行命名和编号。
命名应简明清晰，编号应连续有序，便于管理和查找。
7. 比例和单位：CAD制图应使用统一的比例尺和单位。
比例尺表示绘图的放大或缩小比例，单位表示绘图的长度、面积、重量等度量单位。
8. 装订和归档：CAD制图完成后应进行装订和归档，以确保制图的保存和保密。
装订可以使用钉子、线圈等方式，归档应按照一定的分类和编号规则进行。
以上是CAD制图规范标准的一些主要内容和规定。
通过遵守这些标准和规范，可以有效地提高CAD制图的质量和效率，减少错误和混乱，提高团队协作和沟通的效果，促进工程项目的顺利进行。

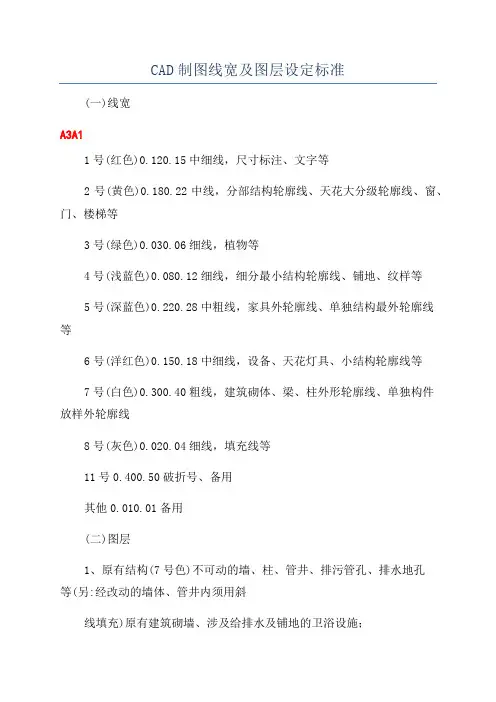

CAD制图线宽及图层设定标准(一)线宽A3A11号(红色)0.120.15中细线，尺寸标注、文字等2号(黄色)0.180.22中线，分部结构轮廓线、天花大分级轮廓线、窗、门、楼梯等3号(绿色)0.030.06细线，植物等4号(浅蓝色)0.080.12细线，细分最小结构轮廓线、铺地、纹样等5号(深蓝色)0.220.28中粗线，家具外轮廓线、单独结构最外轮廓线等6号(洋红色)0.150.18中细线，设备、天花灯具、小结构轮廓线等7号(白色)0.300.40粗线，建筑砌体、梁、柱外形轮廓线、单独构件放样外轮廓线8号(灰色)0.020.04细线，填充线等11号0.400.50破折号、备用其他0.010.01备用(二)图层1、原有结构(7号色)不可动的墙、柱、管井、排污管孔、排水地孔等(另:经改动的墙体、管井内须用斜线填充)原有建筑砌墙、涉及给排水及铺地的卫浴设施；2、建筑梁(2号色)原有建筑梁；3、新增结构(5号色)新增的砌体装修结构；4、家具(5号色)活动的家具；5、植物(3号色)植物；6、地面(6号色)地面材料铺设、铺设起止符号及辅助线等；7、天花(2号色)天花造型及设备、电气照明设备等；8、设备(6号色)空调设备、电气设备(如烟感、喇叭、指示灯等)、喷淋等；插座、开关等；9、轴(6号色)轴号10、字(1号色)区域所属名称及具体事物说明等中文标注；11、标注(1号色)尺寸及其标注等；12、填充(8号色)填充；13、0层(7号色)14、Defpoint(8号色)15、空间框(204号色)图纸空间设置打印的框等。
16、图框(4号色)图框17、灯(6号色)灯(1)图则索引清晰(2)尺寸交待清晰(3)材料标注清晰(4)结构表达清晰(5)图样排版有序(6)比例输出正确(7)用透视表达特殊部位结构(8)图则名称、项目名称、制图表格的填写(9)编制图则序号CAD图库分类指引及管理程序(一)分类指引(1)产品图形类：家私，洁具，电器，窗帘，厨具，挂画，五金，地面拼花，健身器材，植物，摆设，车，图形标志，体育场地等；1/2(2)制图规范类：图框，制图规范图例；(3)设备图形类：插座开关面板，天花图例，空调图例，水电图例等；(4)品牌产品图形类：名家国际MAJOR，科勒KOHLER，法恩莎FAENZA，箭牌ARROW等；(5)装饰造型类：订做的独立家私，特别的装饰造型，造型大样等。
cad 制图国家标准CAD制图国家标准。
CAD（计算机辅助设计）制图是现代工程设计中不可或缺的一部分，它在工程设计、建筑设计、机械制造等领域发挥着重要作用。
而国家标准则是保障CAD制图质量和统一规范的重要依据。
本文将就CAD制图国家标准进行详细介绍。
首先，CAD制图国家标准主要包括GB/T、GB、JB等标准。
GB/T是国家标准的推荐性标准，GB是国家标准的强制性标准，而JB是机械行业标准。
这些标准对CAD制图的内容、格式、符号、尺寸等方面进行了详细规定，旨在提高CAD制图的质量和统一标准。
其次，CAD制图国家标准在内容上主要包括图形符号、尺寸标注、图框、图样折叠、图样放大缩小尺寸、图样线型、文字、尺寸、视图、剖视图、轴测图等方面的规定。
这些规定旨在确保CAD制图的准确性、清晰度和一致性，使得不同工程设计人员之间能够准确理解和交流CAD制图信息。
此外，CAD制图国家标准还对CAD制图的质量要求进行了详细规定。
比如，对CAD制图的精度、完整性、一致性、标准化等方面提出了具体要求，以确保CAD制图的质量达到国家标准要求。
此外，CAD制图国家标准还对CAD制图软件的应用提出了一些要求。
比如，对CAD制图软件的版本、文件格式、打印输出、图层管理、文字样式、尺寸标注、图形符号等方面进行了规定，以确保CAD制图软件的应用符合国家标准要求。
最后，CAD制图国家标准的实施对于工程设计、建筑设计、机械制造等行业具有重要意义。
它不仅可以提高CAD制图的质量和效率，还可以促进不同行业之间的交流与合作，推动我国工程技术水平的提高。
综上所述，CAD制图国家标准是CAD制图质量和统一规范的重要依据，它对CAD制图的内容、格式、质量、软件应用等方面进行了详细规定，对于提高CAD 制图质量和促进工程技术水平的提高具有重要意义。
希望工程设计、建筑设计、机械制造等行业能够严格遵守CAD制图国家标准，不断提升CAD制图水平，推动行业发展。
CAD施工图制图标准在建筑、室内设计、机械制造等众多领域，CAD 施工图的绘制是至关重要的环节。
一份准确、清晰、规范的 CAD 施工图不仅能够有效地传达设计意图，还能为施工过程提供准确的指导，确保项目的顺利进行。
因此，遵循一套严格的 CAD 施工图制图标准是必不可少的。
一、图纸设置1、图纸幅面根据项目的规模和复杂程度，选择合适的图纸幅面。
常见的幅面有A0、A1、A2、A3、A4 等。
一般来说，大型项目使用较大的幅面，如A0、A1；小型项目则可使用较小的幅面，如 A2、A3、A4。
2、比例根据实际情况选择合适的绘图比例，如 1:50、1:100、1:200 等。
比例的选择应确保图纸上能够清晰地表达出设计的细节，同时又不至于使图纸过于复杂。
3、单位统一采用公制单位，如毫米（mm）。
在标注尺寸时，应明确标注单位，避免产生误解。
二、图层管理将不同类型的图形元素分别放置在不同的图层中，如墙体层、门窗层、家具层、标注层等。
这样可以方便对图形进行管理和编辑，同时也便于控制图形的显示和打印。
2、图层属性为每个图层设置合适的颜色、线型、线宽等属性。
颜色的选择应具有明显的区分度，便于识别；线型和线宽应根据图形的重要性和表达需要进行设置。
三、字体与标注1、字体使用标准的字体，如宋体、黑体等。
字体的大小应根据图纸的比例和内容的重要性进行选择，一般标注文字的高度为 35mm 或 5mm。
2、标注样式标注样式应统一，包括尺寸标注、文字标注、符号标注等。
尺寸标注应清晰准确，标注线的起点和终点应明确，标注文字应位于标注线的上方或旁边，且与标注线对齐。
文字标注应简洁明了，表达清晰。
四、图形绘制1、线条线条应清晰、连续，避免出现断线、重复线等情况。
不同类型的线条应使用不同的线型和线宽进行区分，如实线、虚线、点划线等。
图形元素的绘制应准确无误，如墙体、门窗、柱子等的尺寸和位置应符合设计要求。
图形的表达应简洁明了，避免过多的冗余线条和图形。
CAD制图标准在当今的工程设计和制造领域，CAD（计算机辅助设计）技术的应用已经极为广泛。
无论是建筑设计、机械制造，还是电子电路设计等，都离不开 CAD 制图。
然而，要确保 CAD 制图的准确性、规范性和可读性，遵循一套严格的制图标准是至关重要的。
一、图纸幅面与格式首先，我们来谈谈图纸幅面。
常见的图纸幅面有 A0、A1、A2、A3 和 A4 等。
A0 幅面最大，面积约为 1 平方米，A4 幅面最小。
选择合适的图纸幅面应根据图形的复杂程度和尺寸大小来决定。
在图纸格式方面，需要注意的是边框线的粗细、标题栏的位置和内容等。
边框线通常分为外边框和内边框，外边框线较粗，内边框线较细。
标题栏一般位于图纸的右下角，包含图纸名称、比例、设计者、审核者等重要信息。
二、比例比例是 CAD 制图中非常重要的一个概念。
它表示图形与实际物体的尺寸比例关系。
例如，1:100 的比例意味着图纸上的 1 个单位长度代表实际物体的 100 个单位长度。
选择合适的比例要综合考虑图形的大小、复杂程度以及图纸的幅面。
过小的比例可能导致图形细节不清晰，过大的比例则可能使图形无法在一张图纸上完整呈现。
三、字体与字号在 CAD 制图中，字体的选择和字号的大小也有明确的规定。
一般来说，汉字应采用长仿宋体，字母和数字可以采用 ISOCP 字体。
字号的大小应根据图纸的幅面、图形的复杂程度以及注释内容的重要性来确定。
例如，标题栏中的文字字号通常较大，以便清晰醒目；而在图形中的注释文字，字号可以相对较小。
四、线条类型与线宽线条类型包括实线、虚线、点划线等。
不同类型的线条在图纸中有着不同的用途。
实线用于表示物体的可见轮廓，虚线用于表示不可见轮廓，点划线则常用于中心线、对称线等。
线宽的设置也非常重要。
粗线一般用于表示主要轮廓线，细线用于表示次要轮廓线和尺寸线等。
合理的线宽设置可以使图纸层次分明，易于阅读。
五、尺寸标注尺寸标注是 CAD 制图中必不可少的部分。

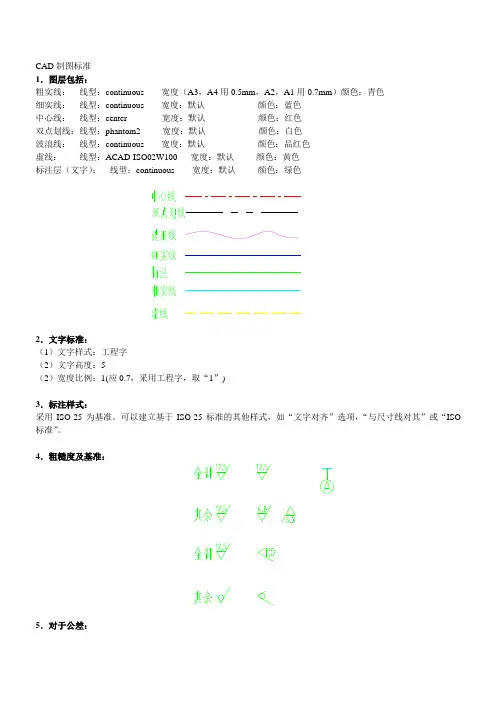

CAD制图标准1．图层包括：粗实线：线型：continuous 宽度（A3，A4用0.5mm，A2，A1用0.7mm）颜色：青色细实线：线型：continuous 宽度：默认颜色：蓝色中心线：线型：center 宽度：默认颜色：红色双点划线：线型：phantom2 宽度：默认颜色：白色波浪线：线型：continuous 宽度：默认颜色：品红色虚线：线型：ACAD-ISO02W100 宽度：默认颜色：黄色标注层（文字）：线型：continuous 宽度：默认颜色：绿色2．文字标准：（1）文字样式：工程字（2）文字高度：5（2）宽度比例：1(应0.7，采用工程字，取“1”)3．标注样式：采用ISO-25为基准。
可以建立基于ISO-25标准的其他样式，如“文字对齐”选项，“与尺寸线对其”或“ISO 标准”。
4．粗糙度及基准：5．对于公差：（1）如果没有进行尺寸替代的话，"对称"、"极限偏差"都可以在该标注的属性中直接改动。
极限偏差，公差文字高度比例取0.5。
（2）如果进行尺寸替代的话，利用MTEXT 进行标注，右边括号最后输入，将会弹出一个提示框。
在文字替代项将会看到：%%c150m6({\H0.7x;\S+0.040^+0.015;})。
只需修改"H0.7x"中的0.7为0.5即可。
(2)如果进行尺寸替代的话，利用MTEXT 进行标注，上下偏差之间用"^"号连接，选中上偏差、"^"号、下偏差，点击"ba "，在该标注属性的文字替代项将会看到：%%c150m6({\H0.7x;\S+0.040^+0.015;}) 只需修改"H0.7x"中的0.7为0.5即可。

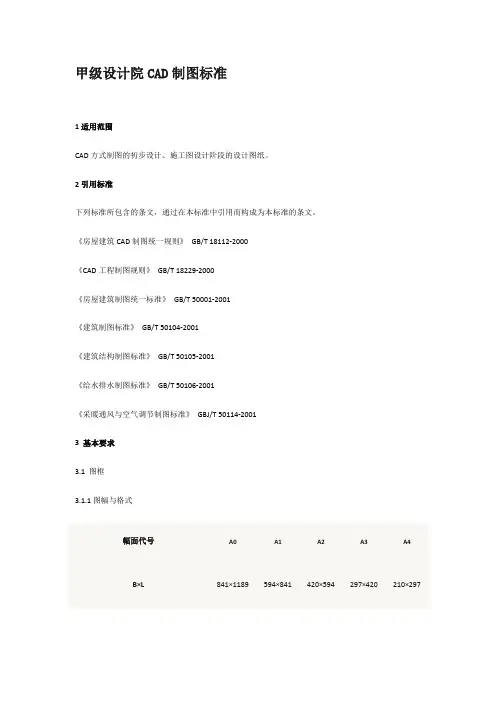

CAD制图标准参考(设计院的大图)看一下正规设计院内部的制图标准。
中国建筑设计研究院(上海)；上海中森建筑与工程设计顾问有限公司的内部标准。
一、建筑制图标准CAD制图标准第一章总则第1.0.1条为规范我院CAD制图标准，解决计算机资源共享问题，提高设计效率，特制定本规定，各专业可另规定与本专业有关的细则。
第1.0.2条本规定适用于所有使用中国建筑设计研究院(上海)；上海中森建筑与工程设计顾问有限公司的图签，并以CAD方式制图的所有方案、初步设计、施工图阶段的设计图纸。
第1.0.3条本标准引用下列标准中的部分条文。
1．房屋建筑CAD制图统一规则GB/T 18122-20002．CAD工程制图规则GB/T 18229-20003．房屋建筑制图统一标准GB/T 50001-20014．建筑制图标准GB/T 50104-20015．建筑结构制图标准GB/T 50105-20016．混凝土结构施工图平面表示方法制图规则和构造详图03G101-17．给水排水制图标准GB/T 50106-20018．采暖通风与空气调节制图标准GB/T 50114-20019．电气制图GB4728.1-8510．住宅弱电设计标准图DBJT08-97-200211．住宅建筑信息通讯设计安装图DBJT08-96-2002第二章基本设置要求第2.0.1条图框图框采用竖版形式。
1．图幅与格式幅面代号A0 A1 A2 A3 A4 宽度╳长度841╳1189 594╳841 420╳594 297╳420 210╳297图框边距C 10 5A0以及A1图框允许加长，但必须按基本幅面的长边（L）成1/4倍增加，不可随意加长。
其余图幅图纸均不允许加长。
每个工程图纸目录和修改通知单采用A4，其余应尽量采用A1图幅。
每项工程图幅应统一，如采用一种图幅确有困难，一个子项工程图幅不得超过二种。
2．标题栏中国建筑设计研究院(上海)；上海中森建筑与工程设计顾问有限公司的图框统一格式已制成标准图块。
标准图框中具备更改区、签字区、名称及代号区组成的标题栏，格式符合规范要求，并作为统一标识不得修改。
3．文件名各专业图纸文件名应设“专业代码图纸流水号”引导。
编号从01，02，03至n，修改次数从A，Ｂ，C至Z。
专业名称初步设计图纸专业代码施工图图纸专业代码修改图纸专业代码建筑J-01~n JS-01~n JS-01~n-A~Z结构G-01~n GS-01~n GS-01~n-A~Z给排水S-01~n SS-01~n SS-01~n-A~Z采暖通风空气调节Se-01~n SeS-01~n SeS-01~n-A~Z电气D-01~n DS-01~n DS-01~n-A~Z弱电DX-01~n DXS-01~n DXS-01~n-A~Z动力M-01~n MS-01~n MS-01~n-A~Z4．调用标准图框存放于网络系统“ \\Mainserver\归档盘\2005版中国院统一技术措施”便于随时调用。
第2.0.2条比例种类比例原值比例1:1常规缩小比例1:1 1:5 1:10 1:20 1:50 1:100 1:150 1:200 1:500 1:1000必要时缩小比例 1:3 1:4 1:6 1:15 1:25 1:30 1:40 1:60 1:80 1:250 1:300 1:400 1:600第2.0.3条字体1．中国建筑设计研究院(上海)；上海中森建筑与工程设计顾问有限公司的红色图框已制成标准图块，任何人不得擅自修改；白色字为可修改字体，汉字统一选用黑体，字高为300mm，高宽比1；数字及英文统一选用HZHT，字高为300mm，高宽比0.8；竖向引注框内各专业如对本图纸有注明，字体统一选用宋体，字高为300mm，高宽比1。
2．图纸名称字体统一选用黑体，中文字高600mm，高宽比0.8，数字字高500，高宽比0.8；数字与中文图名下粗横线平齐。
3．图纸中图面表达部分:3.1．设计说明，材料做法表等以文字为主的图纸中：标题字体统一选用黑体，字高600mm，高宽比0.8；建筑及设备专业其它内容选用宋体，字高350—500，高宽比1；结构专业其它内容选用JD.SHX+DING.SHX，字高350—500。
3.2．其他字体控制详下表（建筑专业）字型字体文件宽高比字高（mm）备注HZ ROS.SHX+HZTXT.SHX 0.8 300 图中小索引，文字说明HZHT1 WINDOWS黑体0.7 600 图名，户型名称ROMAND ROMAND.SHX 0.6 220~250 门窗编号HZ HZTXT.SHX 0.8 500 房间名称ROMANS ROMANS.SHX 0.7 300 外部尺寸ROMANS ROMANS.SHX 0.8 220~250 内部尺寸COMPLEX COMPLEX.SHX 0.8 以天正软件自动生成为准轴号注：除特殊说明外，中英文及数字同时存在时，西文与中文字体的比例为：字宽方向0.6，字高方向0.8。
第2.0.4条图线1. 基本线型名称基本线型形式线宽AUTOCADR14中对应名称和命令特细实线0.12b cntinuous(line)细实线0.2b cntinuous(line)中实线0.3b cntinuous(line)粗实线0.5b cntinuous(line)特粗实线0.6b cntinuous(line)特细虚线0.12b dash细虚线0.2b dash中虚线0.3b dash粗虚线0.5b dash特粗虚线0.6 b dash细单点划线0.2b dash粗单点划线0.5b dash长点划线0.2b dote双点划线0.2b2．线型构造各项线型构造均有严格规定，常用LTSCALE控制，比例为输图比例1000。
第2.0.5条施工图图层管理建筑层名解释线型颜色笔宽DOTE 轴线dote 10 0.15AXIS 轴标continuous 1/7 0.15/0.3WALL 墙continuous 2 0.55COLUMN 柱/剪力墙continuous 3 0.4SD 柱/剪力墙填充continuous 252 0.2（灰度60% ）LINE 看线continuous 1WINDOW 门窗continuous 4MC 门窗编号continuous 6BALCONY 阳台continuous 6STAIR 楼梯continuous 4洁具/LVR 洁具/橱具continuous 1 0.15家具/FUR 家具253 0.15（灰度30% ）PUB-DIM 标高/图名标注1/7 0.15/0.25PUB-DIM1 公共标注1/7内部尺寸/PUB-DIM2 细节标注1/7PUB-HATCH 公共填充8 0.15瓦坡屋顶填充 5 0.15PUB-TEXT 索引文字说明1/7 0.15/0.25房间名称房间名称7 0.25E-OUTLINE 立面大轮廓 2 0.55E-WALL 立面轮廓（转折线）7 0.4E-Window 立面窗 4 0.3HIDDEN 虚线hidden 4 0.2HOLE 留洞continuous 4 0.2其它continuous 4 0.2结构层名解释线型颜色颜色(GS线宽)<G线宽> Sbeam-s 实线梁continuous 兰色青色(0.15)<0.13> Sbeam-x 虚线梁dash 兰色青色(0.15) <0.13> Scolumn-s 实线柱continuous 黄色黄色(0.30) <0.25> Scolumn-x 虚线柱dash 黄色黄色(0.30) <0.25> Swall-s 实线墙Continuous 黄色黄色(0.30) <0.25> Swall-x 虚线墙dash 黄色黄色(0.30) <0.25>Srein 钢筋Continuous 品红紫色(0.45) <0.30>Saz 暗柱边线dash 蓝色蓝色(0.20) <0.15> SLbh 梁编号continuous 黄色绿色(0.30) <0.15> Stc 填充continuous 252 252(灰度)SLb 梁配筋标注continuous 白色蓝色(0.20) <0.15> 同建筑轴线dote 红色红色(0.10) <0.10> Sccx 尺寸线continuous 绿色红色(0.10) <0.10> SText 说明文字continuous 白色白色(0.20) <0.15>给排水层名解释线型颜色笔宽0s-污水管污水管 4 0.650s-给水管给水管 3 0.500s-消火栓管消火栓管 2 0.500s-喷淋管喷淋管 3 0.500s-水标注水标注 2 0.250s-管配件管配件7 0.250s-水留洞水留洞7 0.250s-文字说明文字说明 1 0.350s建筑建筑底图continuous 2 0.18采暖通风空气调节层名解释线型颜色1n-duct 空调风管continuous cyan1n-HS 空调回水dash 紫色1n-GS 空调供水continuous cyan1N-NS 空调凝结水管center 黄色1N-SB 空调设备center 红色1N-MQ 煤气continuous cyan电气层名解释线型颜色Ebpm 电气设备continuous greenEline 电气布线continuous yellowExtt 电气系统continuous green通讯层名解释线型颜色Tcabl 通讯布线continuous cranTeqpm 通讯设备continuous greenTxtt 通讯系统图continuous green第2.0.6条图纸目录上海地区单出图纸目录，其他地区目录位于总说明中。
第三章基本画法第3.0.1条尺寸标注1．同一工程图中一般只采用-DIMX箭头的形式，箭头大小为1.尺寸线Demension Line之Extension为300mm,Extension Line 之Extension为250mm.2．平面图中的三道尺寸线：第一道为门窗洞口与墙体的标注；第二道为轴线标注，附带端部墙体的厚度；第三道为外包尺寸。
3．突出部分的阳台和其他细部位的尺寸应另标注。
不应与三道主尺寸混注。
第3.0.2条轴线圈距离尺寸线为4mm，尺寸线之间间距为8mm.第3.0.3条图名图名统一在图名下画线、线宽为0.5b.且与图名文字等宽。
数字比例下不划线，其字高为3mm底部与下划线上部取平。
第3.0.4条楼梯踏步标示尖头以圆点起始，园点为50mm。
