建筑专业CAD制图标准统一规定

国家标准CAD制图相关格式规定图纸是设计成果不可或缺的一个重要环节，是设计成果的直观体现。

但是制图过程繁琐，形式多样，目前绝大多数的制图都是由计算机软件绘制而成，为了规范设计的制图过程，现对CAD制图有关格式进行统一规定，详细说明如下。

1.图纸幅面根据GB/T 14689-1993,标准幅面共有五种，其尺寸见表1，绘制图样时应优先采用这些幅面尺寸。

表1图纸幅面及图框尺寸 （mm）幅面代号 A0 A1 A2 A3 A4尺寸L×B 1189×841 841×594 594×420 420×297 297×210 图纸幅面模板，共五种尺寸，每个图幅模板文件中均有四个幅面，上下幅面不同处为是否带装订线，左右幅面的不同处为横向和纵向。

可根据需要酌情选用。

此外，总装配图必须采用A0或A1号图纸绘制，零件图建议采用A2‐A4号图纸绘制。

2.字体A.字体：汉字统一采用“gbcbig.shx”字体，数字和字母统一采用“Romans.shx”字体。

B.字体高度：根据GB/T 18229‐2000规定，不论图幅大小，图样中字母和数字一律采用3.5号字，汉字一律采用5号字（这是新标准，旧标准是A0和A1采用5号字，其它图幅采用3.5号字）。

C.字体宽度：汉字宽度为高度0.7，字母和数字不改动。

D.字体倾斜：汉字一般不倾斜，字母和数字可以写成斜体和直体，斜体字的字头向右倾斜，与水平基准线成75°。

3.图线A.线宽：根据GB4457.4-84中规定，工程制图的图线分为粗、细两种线宽。

图线种类一共有粗实线、细实线、波浪线、双折线、虚线细点划线、粗点划线、双点划线八种。

其中粗实线和粗点划线的线宽为b，其余为b/3。

结合CAD制图的实际输出效果，参照GB/T 14665-1998对线宽的规定，设计图纸时，粗线的宽度取0.7mm，细线宽度取0.25mm（还有一种建议，就是A0和A1图幅中，粗线取1mm，细线取0.35mm）。

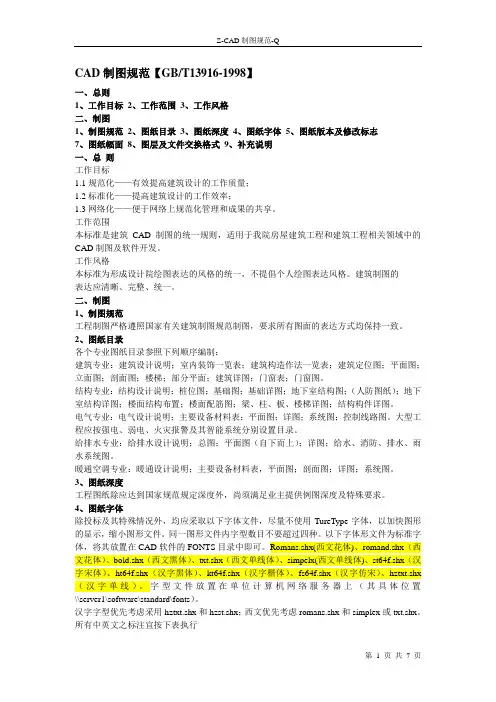

CAD制图规范【GB/T13916-1998】一、总则1、工作目标2、工作范围3、工作风格二、制图1、制图规范2、图纸目录3、图纸深度4、图纸字体5、图纸版本及修改标志7、图纸幅面8、图层及文件交换格式9、补充说明一、总则工作目标1.1规范化——有效提高建筑设计的工作质量；1.2标准化——提高建筑设计的工作效率；1.3网络化——便于网络上规范化管理和成果的共享。

工作范围本标准是建筑CAD制图的统一规则，适用于我院房屋建筑工程和建筑工程相关领域中的CAD制图及软件开发。

工作风格本标准为形成设计院绘图表达的风格的统一，不提倡个人绘图表达风格。

建筑制图的表达应清晰、完整、统一。

二、制图1、制图规范工程制图严格遵照国家有关建筑制图规范制图，要求所有图面的表达方式均保持一致。

2、图纸目录各个专业图纸目录参照下列顺序编制：建筑专业：建筑设计说明；室内装饰一览表；建筑构造作法一览表；建筑定位图；平面图；立面图；剖面图；楼梯；部分平面；建筑详图；门窗表；门窗图。

结构专业：结构设计说明；桩位图；基础图；基础详图；地下室结构图；（人防图纸）；地下室结构详图；楼面结构布置；楼面配筋图；梁、柱、板、楼梯详图；结构构件详图。

电气专业：电气设计说明；主要设备材料表；平面图；详图；系统图；控制线路图。

大型工程应按强电、弱电、火灾报警及其智能系统分别设置目录。

给排水专业：给排水设计说明；总图；平面图（自下而上）；详图；给水、消防、排水、雨水系统图。

暖通空调专业：暖通设计说明；主要设备材料表，平面图；剖面图；详图；系统图。

3、图纸深度工程图纸除应达到国家规范规定深度外，尚须满足业主提供例图深度及特殊要求。

4、图纸字体除投标及其特殊情况外，均应采取以下字体文件，尽量不使用TureType字体，以加快图形的显示，缩小图形文件。

同一图形文件内字型数目不要超过四种。

以下字体形文件为标准字体，将其放置在CAD软件的FONTS目录中即可。

Romans.shx(西文花体)、romand.shx（西文花体）、bold.shx（西文黑体）、txt.shx（西文单线体）、simpelx(西文单线体)、st64f.shx（汉字宋体）、ht64f.shx（汉字黑体）、kt64f.shx（汉字楷体）、fs64f.shx（汉字仿宋）、hztxt.shx （汉字单线）。

CAD制图标准(公司内部标准)中国建筑设计研究院(上海)；上海中森建筑与工程设计顾问有限公司的内部标准。

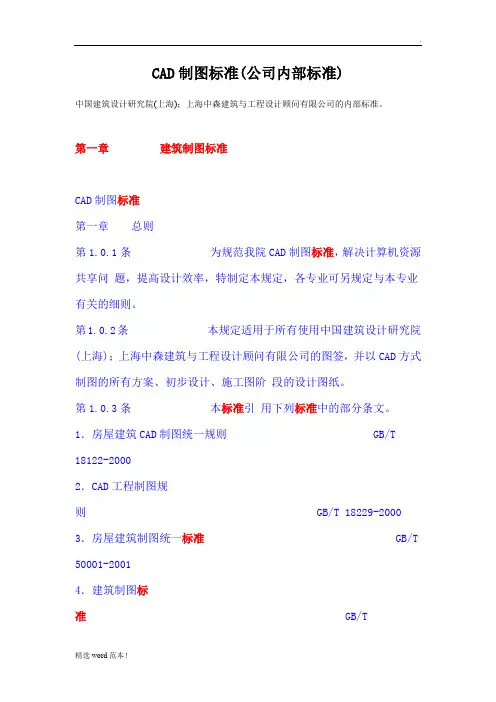

第一章建筑制图标准CAD制图标准第一章总则第1.0.1条为规范我院CAD制图标准，解决计算机资源共享问题，提高设计效率，特制定本规定，各专业可另规定与本专业有关的细则。

第1.0.2条本规定适用于所有使用中国建筑设计研究院(上海)；上海中森建筑与工程设计顾问有限公司的图签，并以CAD方式制图的所有方案、初步设计、施工图阶段的设计图纸。

第1.0.3条本标准引用下列标准中的部分条文。

1．房屋建筑CAD制图统一规则 GB/T 18122-20002．CAD工程制图规则 GB/T 18229-2000 3．房屋建筑制图统一标准GB/T 50001-20014．建筑制图标准 GB/T50104-20015．建筑结构制图标准GB/T 50105-2001 6．混凝土结构施工图平面表示方法制图规则和构造详图 03G101-17．给水排水制图标准GB/T 50106-2001 8．采暖通风与空气调节制图标准GB/T 50114-20019．电气制图GB472 8.1-8510．住宅弱电设计标准图 DBJT08-97-200211．住宅建筑信息通讯设计安装图DBJT08-96-2002第二章基本设置要求第2.0.1条图框图框采用竖版形式。

1．图幅与格式幅面代号A0 A1 A2 A3 A4宽度╳长度841╳1189 594╳841 420╳594 297╳420 210╳297图框边距C 10 5A0以及A1图框允许加长，但必须按基本幅面的长边（L）成1/4倍增加，不可随意加长。

其余图幅图纸均不允许加长。

每个工程图纸目录和修改通知单采用 A4，其余应尽量采用A1图幅。

每项工程图幅应统一，如采用一种图幅确有困难，一个子项工程图幅不得超过二种。

2．标题栏中国建筑设计研究院(上海)；上海中森建筑与工程设计顾问有限公司的图框统一格式已制成标准图块。

CAD制图标准看一下正规设计院内部的制图标准。

中国建筑设计研究院(上海)；上海中森建筑与工程设计顾问有限公司的内部标准，要是粘帖上来可能表格不能用，但文件本身只有130K，太小，发附件不合算，看有需要情况再发附件或传邮箱。

一、建筑制图标准CAD制图标准第一章总则第1.0.1条为规范我院CAD制图标准，解决计算机资源共享问题，提高设计效率，特制定本规定，各专业可另规定与本专业有关的细则。

第1.0.2条本规定适用于所有使用中国建筑设计研究院(上海)；上海中森建筑与工程设计顾问有限公司的图签，并以CAD方式制图的所有方案、初步设计、施工图阶段的设计图纸。

第1.0.3条本标准引用下列标准中的部分条文。

1．房屋建筑CAD制图统一规则GB/T 18122-2000 2．CAD工程制图规则GB/T 18229-20003．房屋建筑制图统一标准 GB/T 50001-20014．建筑制图标准GB/T 50104-20015．建筑结构制图标准 GB/T 50105-20016．混凝土结构施工图平面表示方法制图规则和构造详图03G101-17．给水排水制图标准 GB/T 50106-20018．采暖通风与空气调节制图标准 GB/T 50114-20019．电气制图 GB4728.1-8510．住宅弱电设计标准图DBJT08-97-200211．住宅建筑信息通讯设计安装图 DBJT08-96-2002第二章基本设置要求第2.0.1条图框图框采用竖版形式。

1．图幅与格式幅面代号 A0 A1 A2 A3 A4宽度╳长度 841╳1189 594╳841 420╳594 297╳420 210╳297图框边距C 10 5A0以及A1图框允许加长，但必须按基本幅面的长边（L）成1/4倍增加，不可随意加长。

其余图幅图纸均不允许加长。

每个工程图纸目录和修改通知单采用A4，其余应尽量采用A1图幅。

每项工程图幅应统一，如采用一种图幅确有困难，一个子项工程图幅不得超过二种。

（GBT18229—2000）CAD工程制图规则中华人民共和国国家标准CAD工程制图规则?GB/T18229—2000 RuleofCADengineeringdrawing目录前言 11范围 12引用标准 23术语 24CAD工程制图的基本设置要求 25投影法 86图形符号的绘制 107CAD工程图的基本画法 108CAD工程图的尺寸标注 109CAD工程图的管理 11附录A 12前言本标准是根据我国计算机辅助设计与制图发展的需要，结合国内已有的机械CAD、电气CAD、建筑CAD等领域的情况以及有关技术制图国家标准和ISO/TC10技术产品文件标准化技术委员会中的有关资料编写而成的。

本标准的附录A是提示的附录。

本标准由国家机械工业局提出。

本标准由全国技术产品文件标准化技术委员会归口。

本标准主要起草单位：机械科学研究院、中国标准化与信息分类编码研究所、中国建筑科学研究院、全国电气文件编制与图形符号标准化技术委员会。

本标准主要起草人：杨东拜、强毅、王平、方天培、李世林、侯颖。

中华人民共和国国家标准CAD工程制图规则?GB/T18229—2000RuleofCADengineeringdrawing国家质量技术监督局2000-10-17批准2001-15-01实施1范围本标准规定了用计算机绘制工程图的基本规则。

本标准适用于机械、电气、建筑等领域的工程制图以及相关文件。

2引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。

本标准出版时，所示版本均为有效。

所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

GB/T10609.1—1989技术制图标题栏(neqISO7200:1984)GB/T10609.2—1989技术制图明细栏(neqISO7573:1983)GB/T13361—1992技术制图通用术语GB/T13362.4—1992机械制图用计算机信息交换常用长仿宋矢量字体、代(符)号GB/T13362.5—1992机械制图用计算机信息交换常用长仿宋矢量字体、代(符)号数据集单线单体字模集及数据集GB/T13844—1992图形信息交换用矢量汉字GB/T13845—1992图形信息交换用矢量汉字宋体字模集及数据集GB/T13846—1992图形信息交换用矢量汉字仿宋体字模集及数据集GB/T13847—1992图形信息交换用矢量汉字楷体字模集及数据集GB/T13848—1992图形信息交换用矢量汉字黑体字模集及数据集GB/T14689—1993技术制图图纸幅面和格式(eqvISO5457：1980)GB/T14690—1993技术制图比例(eqvISO5455:1979)GB/T14691—1993技术制图字体(eqvISO3098-1：1974)GB/T14692—1993技术制图投影法(eqvISO/DIS5456：1993)GB/T15751—1995技术产品文件计算机辅助设计与制图词汇(eqvISO/TR10623：1992)GB/T16675.1—1996技术制图图样画法的简化表示法GB/T16900—1997图形符号表示规则总则(eqvISO/IEC11714-1：1996)GB/T16901.1—1997图形符号表示规则产品技术文件用图形符号第1部分：基本规则(eqvISO/IEC11714-1：1996)GB/T16902.1—1997图形符号表示规则设备用图形符号第1部分：图形符号的形成(eqvISO3461-1：1988)GB/T16903.1—1997图形符号表示规则标志用图形符号第1部分：图形标志的形成GB/T16675.2—1996技术制图尺寸注法的简化表示法GB/T17450—1998技术制图图线(idtISO128-20：1996)GB/T17451～17453—1998技术制图图样画法(eqvISO/DIS11947-1～4：1995)3术语本标准采用GB/T13361和GB/T15751中的有关术语。

CAD建筑室内设计制图规范和技巧无规矩不成方圆，尤其是在工程建设行业，到处是规范，满眼都是标准。

当然这些都是工程建设的设计施工标准。

一、CAD制图规范1、基本要求1．所有设计室出的图纸都要配备图纸封皮、图纸说明、图纸目录。

A．图纸封皮须注明工程名称、图纸类别（施工图、竣工图、方案图）、制图日期。

B．图纸说明须对工程进一步说明工程概况、工程名称、建设单位、施工单位、设计单位或建筑设计单位等。

2．每张图纸须编制图名、图号、比例、时间。

3．打印图纸按需要，比例出图。

2、常用制图方式常用比例1:1，1:2，1:3，1:4，1:5，1:6，1:10，1:15，1:20，1:25，1:30，1:40，1:50，1:60，1:80，1:100，1:150，1:200，1:250，1:300，1:400，1:5003．细实线:0.1mm填充线、尺寸线、尺寸界限、索引符号、标高符号、分格线。

4．细虚线:0.1-0.13mm1)室内平面、顶面图中未剖切到的主要轮廓线。

2)建筑构造及建筑装饰构配件不可见的轮廓线。

3)拟扩建的建筑轮廓线。

4)外开门立面图开门表示方式。

5.细点划线:0.1-0.13mm中心线、对称线、定位轴线。

6.细折断线:0.1-0.13mm不需画全的断开界线。

二、打印出图笔号1-10号线宽设置1号红色 0.1mm 6号紫色 0.1-0.13mm2号黄色 0.1-0.13mm 7号白色 0.1-0.13mm3号绿色 0.1-0.13mm 8.9号灰色 0.05-0.1mm 4号浅兰色 0.15-0.18mm 10号红色 0.6-1mm5号深兰色 0.3-0.4mm10号特粗线:1)立面地坪线2)索引剖切符号3)图标上线4)索引图标中表示索引图在本图的短线四、剖切索引符号1. m: ø12mm(在A0、A1、A2、图纸)2. m: ø10mm(在A3、A4图纸)3.特粗线到索引线为剖视方向4. A: 字高5mm(在A0、A1、A2、图纸) 字高4mm(在A3、A4图纸)5. B-01:字高3mm(在A0、A1、A2、图纸) 字高2.5mm(在A3、A4图纸)6.A为索引图号，B-01为索引图纸号，B-01为“”表示索引在本图。

设计院绘图标准（讨论稿）为了使我公司的计算机辅助设计逐步实现规范化、标准化、网络化特制订本标准。

以保证制图质量，提高绘图效率，做到图面清晰、简明，符合设计、施工、存档的要求。

今后，凡我公司承接的各类设计任务应用计算机辅助绘图时，均需依照本标准进行。

公司各专业各设计人员在具体使用过程中，如发现需要修改或需要补充之处，请将有关意见及资料提交总工办，以便今后对本标准进一步调整和完善。

1、工作目标（1）.规范化——有效提高工程设计的工作质量；（2）.标准化——提高工程设计的工作效率；2、工作范围本标准是我公司CAD制图的统一规则，适用于我公司建筑物、构筑物、非标设备制造及相关领域中的CAD制图。

3、一般规定工程制图除本标准规定外，严格遵照国家相关制图规范制图，要求所有图面的表达方式均保持一致。

绘图软件推荐使用天正或理正（理正建筑、天正建筑7.0）,为保证与其他单位交流的方便，保留AutoCADR2004o4、图纸字体除投标及其特殊情况外，图纸均应采取以下字体文件。

图中汉字均采用简化的仿宋字，本单位采用样式FSD（英文V小字体＞定义成mon.shx,大字体定义成fsd.shx,宽高比为0.80）,字高以毫米为单位就是字号。

图纸名称样式FSD,字高8.0mm宽高比0.8说明文字标题样式FSD,字高5.0mm宽高比0.8标注文字样式FSD字高3.5mm宽高比0.8说明文字样式FSD字高4.0mm宽高比0.8总说明样式FSD字高5.0mm宽高比0.8标注尺寸样式FSD字高3.0mm宽高比0.8注：文字标注建议使用天正内部命令，保持中西文字体高度一致。

说明文字一般应位于图面右侧。

5、图纸幅面5.1 图纸幅面：mm5.2比例6、图纸编号一个工程中，整套图纸所注写的场地、构筑物、建筑物、道路、设备等名称要统一，各专业、各设计阶段的上述名称和编号应一致。

图号表述方式：图签中图号编法说明：以2003-100S-J-Ol・（Bl）-02-A为例说明如下：为方便查阅，采用如上形式的图号编法，其中2003为工程年份』OOS中100为该项目序号（表示该年的第几个项目）S为项目类型。

建筑专业CAD制图标准统一规定一．施工图制图标准：1.墙、柱、及楼梯剖面加粗线颜色统一选用11号色,轴线统一选用1号色，细线统一采用8号色(如填充线）。

2.施工图底图打图标准（以1：100为例，其余比例根据情况调整)：粗线(墙柱等）统一为0.45,中线采用0。

22，轴线采用0。

13，细线采用0。

1。

（具体线型规定等见标准cad图）。

3.施工图各种标注、索引、图名、文字等均采用天正建筑软件标准画法完成.图中字体均采用Tssdeng.shx和hztxt.shx字体，宽度因子：1.0.4．尺寸标注：三道尺寸线间距800，第三道尺寸标注线短于其他尺寸标注线，字体不得重合。

5．平面图需要注意的问题：1）各房间名称应注明。

住宅等应注明房间的使用面积等，储藏室库房等注明。

2）主要墙体轴线尺寸，门窗洞口尺寸。

3）变形缝做法.其余各部位做法索引。

4）平面说明：一般在平面图左下角。

5）标注平面标高。

6）在图名下方标注平面面积。

7) 一层：图面右上角画上指北针；剖切号标注，注意方向和剖面一致。

散水、台阶、坡道等。

8) 防火分区示意图及面积。

6.立面图需要注意的问题：1) 立面需与平面严格一致，并注意不得反向。

2）两端轴线编号(可不标尺寸）3）标高尺寸：第一道尺寸标注建筑中高度（含顶层楼梯间等），第二道尺寸标注楼面高度,并注明楼层数，第三道尺寸标注该立面最近的窗尺寸。

4) 立面材料做法5）大样索引6）在平面图中表达不清的窗编号。

7）立面外轮廓及主要转折线等加粗，线粗0。

5—0。

7。

7.剖面图需要注意的问题:1）剖切位置应是空间关系较为复杂的部位。

2）剖切的墙柱等轴线及轴号等。

3）门窗楼梯等看线。

4）剖面符号：8。

总平面图需要注意的问题：1）线型要求：地形采用251#线，60%灰度打印，0.1粗4.新建建筑轮廓线采用0.5粗，用地范围线等采用0.5—1.0粗虚线，其他0。

22.（具体线型规定等见标准cad图）。

2）建筑轮廓线采用外墙边线。

中华人民共和国国家标准CAD通用技术规范Specification for CAD General TechnologyGB/T 17304- 1998________________________________________1 范围本标准规定了CAD通用技术的标准化内容及其实现技术应该采用的标准。

本标准适用于三个方面：CAD软件开发、企业产品设计的CAD技术应用、以及CAD 一致性测试。

注：对于CAD技术中的不同领域，本标准给出具体的标准。

如果在同一领域中有多个可选用标准存在，本标准则给出首选或推荐标准。

2 引用标准下列标准包含的条文，通过在本标准中引用而构成本标准的条文。

本标准出版时，所示版本均为有效。

所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

GB/T13016 －91 标准体系表编制原则和要求；GB/T 15751－1995 技术产品文件计算机辅助设计与制图词汇；(eqv ISO/TR10623-1992)3 定义本标准采用GB/T 15751中的定义及下列定义。

3.1 GB/T 15751中的定义3.1.1 计算机辅助设计computer aided design3.1.2 计算机辅助制图computer aided drawing (drafting)3.1.3 计算机辅助工程computer aided engineering3.2 本标准的定义3.2.1 一致性测试conformance testing按照标准所规定的具体特性对待测产品的测试，以便确定该产品作为一致性实现的一致程度。

3.2.2 零件库part library能够生成所标识的零件信息的数据集以及与之相关的管理程序。

3.2.3 产品数据的表达与交换product data representation and exchange在产品数据技术中关于产品信息的形式化描述和数据交换。

注：“产品数据的表达与交换”是国际标准ISO 10303的正式名称。

CAD制图统一规则（国标）汉字，字符和数字：1．图样中汉字，字符和数字应做到排列整齐。

清楚正确，尺寸大小协调一致。

当三者并列书写时，汉字字高略高于字符和数字。

2．汉字的高度应≥2.5mm字母与数字≥1.8mm3.图及说明中的汉字应采用长仿宋体，比例设为0.67。

大标题，图册封面，目录，图名，标题栏中设计单位名称，工程名称，地形图等汉字，4.汉字行距≥2mm字符与数字行距≥1mm如是混合使用，则按汉字规定。

轴线：轴线由定位线和定位轴线标记组成。

定位线应用细点画线绘制轴线编号在8mm圆中的定位定位点：圆心点，中心对齐标注：1．尺寸界限的一端距图样轮廓Xo不应小于2mm另一端Xe宜为3mm平行排列尺寸线间距Li宜为7mm文本距尺寸线距离≥1mm2．标注包括：直线段尺寸标注半径，直径，尺寸标注角度，狐长，弦长，尺寸标注标高，坡度，尺寸标注（1）直线段尺寸标注通常应采用（a）方式，必要时可采用（b）方式（2）圆弧、半径的尺寸标注：应包括半径的尺寸线和半径的标注文本（a）小圆弧半径标注法（b）大圆弧标注法（3）圆和球直径尺寸标注：应包括直径的尺寸线和直径的标注文本填充图案：1．应符合GBJ1中规定的常用建筑材料图例中的图案2．若该标准的图例中未包括的图案，应采用国内、国际通用和专业的图案标准。

3．自编填充图案宜：（1）醒目，清晰，易懂，易记，易辨和易制；（2）不应与GBJ1中所列图例的图案重复；（3）使用是应在图纸上适当位置画出该图案的图例；（4）图案中的线一般宜采用细线绘制；（5）每个图案应定义为1×1单位图块，并可通过调整比例，旋转角度来满足不同图样大小的要求，但在同一张图纸内相同比例的图样填充图案比例应一致。
