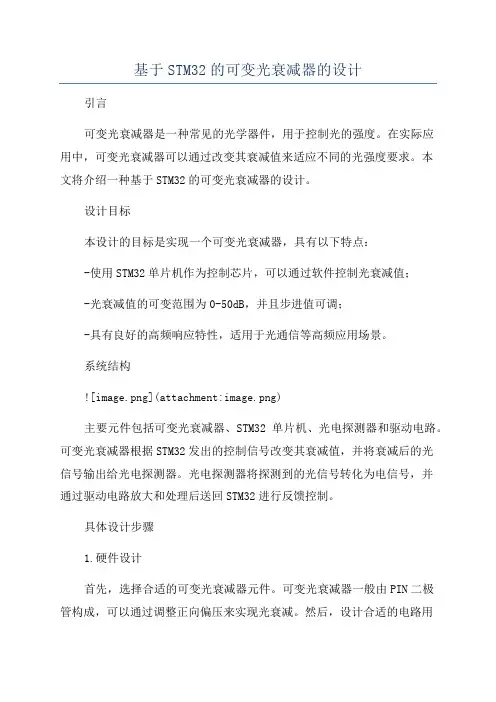

基于STM32的可变光衰减器的设计引言可变光衰减器是一种常见的光学器件，用于控制光的强度。
在实际应用中，可变光衰减器可以通过改变其衰减值来适应不同的光强度要求。
本文将介绍一种基于STM32的可变光衰减器的设计。
设计目标本设计的目标是实现一个可变光衰减器，具有以下特点：-使用STM32单片机作为控制芯片，可以通过软件控制光衰减值；-光衰减值的可变范围为0-50dB，并且步进值可调；-具有良好的高频响应特性，适用于光通信等高频应用场景。
系统结构主要元件包括可变光衰减器、STM32单片机、光电探测器和驱动电路。
可变光衰减器根据STM32发出的控制信号改变其衰减值，并将衰减后的光信号输出给光电探测器。
光电探测器将探测到的光信号转化为电信号，并通过驱动电路放大和处理后送回STM32进行反馈控制。
具体设计步骤1.硬件设计首先，选择合适的可变光衰减器元件。
可变光衰减器一般由PIN二极管构成，可以通过调整正向偏压来实现光衰减。
然后，设计合适的电路用于调整正向偏压。
调整正向偏压的电路可以采用稳压二极管或者数字电压控制电路。
根据实际需要，可以选择合适的电路方案。
接下来，设计适配器电路，将STM32单片机的输出信号转化为可变光衰减器能够接受的电信号。
适配器电路一般包括电压转换电路和放大电路。
最后，设计光电探测器和驱动电路。
光电探测器一般采用光敏二极管或者光电二极管，通过将光信号转化为电信号。
驱动电路一般包括放大电路和滤波电路，用于放大和处理光电探测器的输出信号。
2.软件设计软件设计的主要任务是编写STM32单片机的控制程序。
首先，配置STM32单片机的GPIO引脚和定时器，以便与硬件电路进行通信。
然后，编写控制程序，通过GPIO引脚发出控制信号，控制可变光衰减器的衰减值。
控制程序的设计思路可以采用PID控制算法，通过测量光电探测器的输出电压，计算出衰减值与目标衰减值之间的差距，然后根据差值调整控制信号。
