音频功率放大器实验报告_音频功率放大器课程设计报告.docx

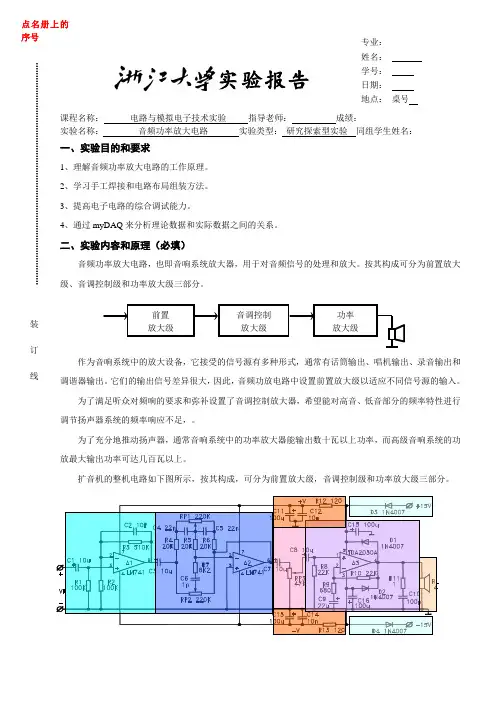

实验报告课程名称： 电路与模拟电子技术实验 指导老师： 成绩：__________________实验名称： 音频功率放大电路 实验类型： 研究探索型实验 同组学生姓名：__________一、实验目的和要求1、理解音频功率放大电路的工作原理。

2、学习手工焊接和电路布局组装方法。

3、提高电子电路的综合调试能力。

4、通过myDAQ 来分析理论数据和实际数据之间的关系。

二、实验内容和原理（必填）音频功率放大电路，也即音响系统放大器，用于对音频信号的处理和放大。

按其构成可分为前置放大级、音调控制级和功率放大级三部分。

作为音响系统中的放大设备，它接受的信号源有多种形式，通常有话筒输出、唱机输出、录音输出和调谐器输出。

它们的输出信号差异很大，因此，音频功放电路中设置前置放大级以适应不同信号源的输入。

为了满足听众对频响的要求和弥补设置了音调控制放大器，希望能对高音、低音部分的频率特性进行调节扬声器系统的频率响应不足，。

为了充分地推动扬声器，通常音响系统中的功率放大器能输出数十瓦以上功率，而高级音响系统的功放最大输出功率可达几百瓦以上。

扩音机的整机电路如下图所示，按其构成，可分为前置放大级，音调控制级和功率放大级三部分。

专业： 姓名：学号： 日期： 地点： 桌号装订线点名册上的序号前置 放大级 音调控制 放大级 功率 放大级前置放大电路：前置放大级输入阻抗较高，输出阻抗较低。

前置放大级的性能对整个音频功放电路的影响很大，为了减小噪声，前置级通常要选用低噪声的运放。

由A1组成的前置放大电路是一个电压串联负反馈同相输入比例放大器。

理想闭环电压放大倍数为：231R R A vf +=输入电阻：1R R if = 输出电阻：0of =R 功率放大级：对于功率放大级，除了输出功率应满足技术指标外，还要求电路的效率高、非线性失真小、输出与音箱负载相匹配，否则将会影响放音效果。

集成功率放大器通常有OTL 和OCL 两种电路结构形式。

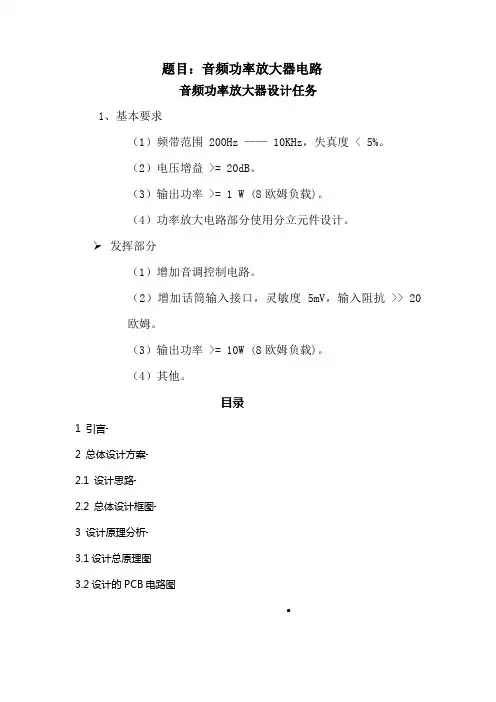

题目：音频功率放大器电路音频功率放大器设计任务1、基本要求（1）频带范围 200Hz —— 10KHz，失真度 < 5%。

（2）电压增益 >= 20dB。

（3）输出功率 >= 1 W (8欧姆负载)。

（4）功率放大电路部分使用分立元件设计。

发挥部分（1）增加音调控制电路。

（2）增加话筒输入接口，灵敏度 5mV，输入阻抗 >> 20欧姆。

（3）输出功率 >= 10W (8欧姆负载)。

（4）其他。

目录1 引言·····························································2 总体设计方案·····················································2.1 设计思路·······················································2.2 总体设计框图···················································3 设计原理分析·····················································3.1设计总原理图3.2设计的PCB电路图···1 引言在现代音响普及中，人们因生活层次、文化习俗、音乐修养、欣赏口味的不同，令对相同电气指标的音响设备得出不同的评价。

南昌大学实验报告学生姓名： 王晟尧 学号： 6102215054 专业班级: 通信152班 实验类型：□验证 □综合 □设计 □创新 实验日期： 实验成绩:音频功率放大电路设计一、设计任务设计一小功率音频放大电路并进行仿真。

二、设计要求已知条件：电源9±V 或12±V;输入音频电压峰值为5mV ；8Ω/0.5W 扬声器；集成运算放大器(TL084）;三极管（9012、9013）；二极管（IN4148）；电阻、电容若干基本性能指标：P o ≥200mW （输出信号基本不失真);负载阻抗R L ＝8Ω;截止频率f L ＝300Hz,f H ＝3400Hz扩展性能指标:P o ≥1W （功率管自选）三、设计方案音频功率放大电路基本组成框图如下：话音放大器滤波器功率放大器话筒输出扬声器音频功放组成框图由于话筒的输出信号一般只有5mV左右,通过话音放大器不失真地放大声音信号,其输入阻抗应远大于话筒的输出阻抗；滤波器用来滤除语音频带以外的干扰信号；功率放大器在输出信号失真尽可能小的前提下，给负载R L（扬声器）提供一定的输出功率.应根据设计要求，合理分配各级电路的增益,功率计算应采用有效值。

基于运放TL084构建话音放大器与宽带滤波器，频率要求详见基本性能指标。

功率放大器可采用使用最广泛的OTL （Output Transformerless）功率放大电路和OCL(Output Capacitorless)功率放大电路,两者均采用甲乙类互补对称电路，这种功放电路在具有较高效率的同时，又兼顾交越失真小，输出波形好,在实际电路中得到了广泛的应用.对于负载来说，OTL电路和OCL电路都是射极跟随器，且为双向跟随，它们利用射极跟随器的优点——低输出阻抗,提高了功放电路的带负载能力,这也正是输出级所必需的。

由于射极跟随器的电压增益接近且小于1，所以,在OTL电路和OCL电路的输入端必须设有推动级,且为甲类工作状态，要求其能够送出完整的输出电压；又因为射极跟随器的电流增益很大,所以，它的功率增益也很大，这就同时要求推动级能够送出一定的电流。

课程设计报告设计题目：音频功率放大器系别：电子工程系专业：信息工程班级：09信工班学生姓名：2011年09月29日课程设计任务书目录一、设计要求二、设计总体方案2.1设计思路2.2 音频功放各级的作用和电路结构特征2.3简要原理分析三、选择器件及参数计算3.1电路元件参数及介绍3.2参数计算3.2.1参数计算3.2.2功率的计算四、用multisim仿真音频功率放大器五、实物电路安装调试及使用5.1电路调整与测试5.2通电观察六、设计体会与总结七、参考文献一、设计要求音频功率放大器具体要求：功率5W到10W。

电源电压20V以下。

最后一级功率放大级必须采用三极管电路，中间级可以采用运放等集成电路。

（可选功能）加分频器，输出高频低频两路信号（用于接高音喇叭和低音喇叭）。

最后要算出功耗、输出功率和频率响应曲线。

二、设计总体方案2.1设计思路音频功率放大器的作用是将声音源输入的信号进行放大，然后输出驱动扬声器。

声音源的种类有很多种，故输出信号的电压差别很大，从零点几毫伏到几百毫伏。

一般动率放大器的输入灵敏度是一定的，这些不同的声音源信号如果直接输入到功率放大器的话，对于输入信号过低的，功率放大器功率输出不足，不能充分发挥功放的作用；加入输入信号的幅值过大，功率放大器的输出信号将严重过载失真。

这样就失去了音频放大的意义了，所以一个实用音频功率放大系统必须设置前置放大器，以便使放大器适应不同的输入信号，或放大，或衰减，或进行阻抗变换，使其与功率放大器的输入灵敏度相匹配。

最后音频放大器由前置放大器和音调控制电路和功率放大器三部分组成。

组成框架如下图：2.2 音频功放各级的作用和电路结构特征本次设计是基于10瓦音频放大器，由于时间有限，上网找了一些电路图，下幅电路图稍微修改后是最合适的。

由于电路采用NE5532芯片，芯片内部已包含了放大功能和音量控制功能，故省去了前置放大的一部分电路，使电路不用那么复杂。

图中前置放大由芯片NE5532实现，并通过变阻器P1实现音调的控制，最后一级采用互补功率放大电路。

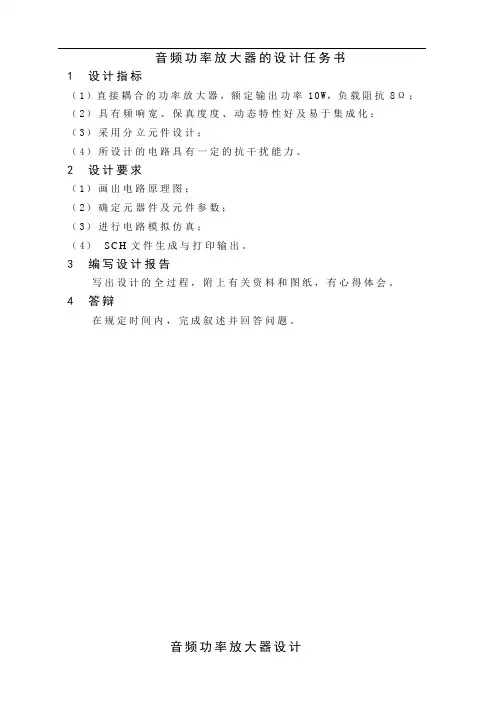

音频功率放大器的设计任务书1 设计指标（1）直接耦合的功率放大器，额定输出功率10W，负载阻抗8Ω；（2）具有频响宽、保真度度、动态特性好及易于集成化；（3）采用分立元件设计；（4）所设计的电路具有一定的抗干扰能力。

2 设计要求（1）画出电路原理图；（2）确定元器件及元件参数；（3）进行电路模拟仿真；（4）S C H文件生成与打印输出。

3 编写设计报告写出设计的全过程，附上有关资料和图纸，有心得体会。

4 答辩在规定时间内，完成叙述并回答问题。

音频功率放大器设计摘要：这款功放采用了典型的OC L功放电路，为全互补对称式纯甲类DC结构，功放的每一级放大均工作于甲类状态。

输入级和电压放大级采用线性较好的沃尔漫电路，差分管及电流推动管分别为很出名的K170、J74（可用K389、J109孪生对管对换）对管和K214、J77中功率M OS管，功率输出级为2SC5200和2S A1943大功率东芝管并联输出，功率强劲，驱动阻抗2Ω的喇叭也轻松自如，毫不费力。

综合运用了我们前面所学的知识。

设计完全符合要求。

关键字：沃尔漫电路T IM共源-共基电路共射-共基电路1 引言在现代音响普及中，人们因生活层次、文化习俗、音乐修养、欣赏口味的不同，令对相同电气指标的音响设备得出不同的评价。

所以，就高保真度功放而言，应该达到电气指标与实际听音指标的平衡与统一。

2设计思路甲类放大器作为一种最古老，效率最低，最耗电，最笨重，最耗资，失真最小的放大器它有吸引人的音质。

甲类放大器输出电路图1前置放大电路框图本身具有抵消奇次谐波失真，且甲类放大器管子始终工作在线性曲线内，晶体管自始自终处于导通状态。

因此，不存在开关失真和交越失真等问题。

甲类放大器始终保持大电流的工作状态。

所以对猝发性声音瞬间升降能迅速反映。

因而输出功率发生急剧变化时，电12源电流变化微乎其微。

由这种强大的驱动者来推动扬声器就能轻而易举的获得高保真的重放效果。

为了能得到好的音质,在设计时,我采用了前后级分离。

课程名称：电路与电子技术实验Ⅱ指导老师：成绩：__________________实验名称：音频功率放大电路的设计类型：___________________同组学生姓名：__________ 一、实验目的和要求（必填）二、实验内容和原理（必填）三、主要仪器设备（必填）四、操作方法和实验步骤五、实验数据记录和处理六、实验结果与分析（必填）七、讨论、心得一、实验目的和要求1.了解复杂电子电路的设计方法。

2了解集成功率放大器的基本特点。

3了解放大电路的频率特性及音调控制原理。

4.学习复杂电子电路的分模块调试方法。

5. 学习扩音机电路的特性参数的测试方法。

二、实验内容和原理1. 整机电路设计整机电路主要分为：前置电路、音调电路、功放电路、音量调节、退耦电路、电路负载、电源保护电路几部分。

其中主要部分为前置放大电路、音量调节电路、功率放大电路。

2.前置放大电路前置放大级的主要功能是：进行功率放大，同时消除自激震荡。

为了减小噪声，前置级通常选用低噪声的运放。

由A1组成的前置放大级是一个同相比例放大器，具有较高的输入电阻。

前置放大级的放大倍数：输入电阻Rif=R1，输出电阻Rof=03.音调控制级电路音调控制级的主要功能是：分别对高音和低音的信号进行调节，来满足不同声音的要求。

音调控制级通过不同的负反馈网络和输入网络，使得放大器的Af随信号频率的不同而改变，从而达到音调控制的目的。

音调控制级由音调控制网络和运算放大器A2组成，为电压并联型负反馈电路。

调节RP1和RP2可以改变放大器的Af，达到音调控制的效果。

（1）低音部分在低频区，C6、R7支路可视为开路，反馈网络主要由上半部分电路起作用，R5的影响可忽略；低音时上半部分电路实质上是一个一阶有源低通滤波器。

①RP1活动端移至A点转折频率为：②RP1活动端移至B点时转折频率为：（2）高音部分高音时，下半部分电路实质上是一个一阶有源高通滤波器。

①RP2活动端移至C点转折频率为：②RP2活动端移至D点转折频率为：4.功率放大级功率放大级的主要功能：主要进行功率放大。

1 概述在介绍音频功率放大器的文章中，有时会看到“THD+N”，THD+N是英文Total Hormonic Distortion +Noise 的缩写，译成中文是“总谐波失真加噪声”。

它是音频功率放大器的一个主要性能指标，也是音频功率放大器的额定输出功率的一个条件。

THD+N性能指标THD+N表示失真+噪声，因此THD+N自然越小越好。

但这个指标是在一定条件下测试的。

同一个音频功率放大器，若改变其条件，其THD+N的值会有很大的变动。

这里指的条件是，一定的工作电压VCC(或VDD)、一定的负载电阻RL、一定的输入频率FIN（一般常用1KHZ）、一定的输出功率Po下进行测试。

若改变了其中的条件，其THD+N值是不同的。

例如，某一音频功率放大器，在VDD=3V、FIN=1kHz、RL=32Ω、Po=25mW条件下测试，其TDH+N=0.003%，若将RL改成16欧，使Po增加到50mW，VDD及FIN不变，所测的TDH+N=0.005%。

一般说，输出功率小（如几十mW）的高质量音频功率放大器（如用于MP3播放机），它的THD+N指标可达10-5，具有较高的保真度。

输出几百mW的音频功率放大器，要用扬声器放音，其THD+N一般为10-4；输出功率在1～2W，其THD+N更大些，一般为0.1～0.5%.THD+N这一指标大小与音频功率放大器的结构类别有关（如A类功放、D类功放），例如D类功放的噪声较大，则THD+N的值也较A类大。

这里特别要指出的是资料中给出的THD+N这个指标是在FIN=1kHz下给出的，在实际上音频范围是20Hz～20kHz，则在20Hz～20kHz范围测试时，其THD+N要大得多。

例如，某音频功率放大器在1kHz时测试，其TDH+N=0.08%。

若FIN改成20Hz-20kHz,，其他条件不变，其THD+N变为小于0.5%。

输出额定功率的条件过去有用“不失真输出功率是多少”这种说法来说明其输出功率大小。

课程设计报告--音频功率放大器设计音频功率放大器设计报告一、引言音频功率放大器是电子工程领域中的一个重要组成部分，它能将输入信号放大并驱动扬声器输出高质量的音频信号。

音频功率放大器设计的主要目标是提高音频信号的功率，同时保持音频信号的稳定和高保真度。

本报告将介绍一个音频功率放大器的设计过程，包括电路设计、原理图设计、仿真和测试结果等。

二、电路设计1. 器件选择首先需要选择适合的放大器芯片和其他必要的元件。

在音频功率放大器设计中，常用的芯片有TDA2030、TDA2050等，选择芯片时需考虑芯片的功率输出、输入电压、高保真度等参数。

2. 电路图设计根据所选芯片的数据手册和设计要求，进行电路图的设计。

电路图设计主要包括输入电路、放大电路、输出功率放大电路等部分。

在设计过程中应注意信号的阻抗匹配、滤波等问题。

三、原理图设计根据电路设计，绘制电路的原理图。

原理图将各个部分的连接关系以及元件的数值等信息展示出来，为后续的仿真和测试提供便利。

四、仿真基于设计好的原理图，进行电路仿真。

使用仿真软件（如Proteus、Multisim等）对电路进行仿真，验证放大器的性能指标，包括功率输出、频率响应、失真度等参数。

五、测试结果根据仿真结果，制作音频功率放大器的实物电路，并进行测试。

测试包括输入信号的幅值、频率、输出功率、失真度等参数的测量。

根据测试结果，评估设计的音频功率放大器的性能和有效性。

六、总结通过本次课程设计，了解了音频功率放大器的设计过程，掌握了电路设计、原理图设计、仿真和测试等技能。

同时也深入了解了音频功率放大器的重要性和应用领域。

在今后的学习和工作中，将进一步拓展音频功率放大器设计的知识，不断提高设计水平，为音频领域的发展做出更大的贡献。

实验报告课程名称： 电路与模拟电子技术实验 指导老师： 成绩：__________________实验名称： 音频功率放大电路 实验类型： 研究探索型实验 同组学生姓名：__________一、实验目的和要求1、理解音频功率放大电路的工作原理。

2、学习手工焊接和电路布局组装方法。

3、提高电子电路的综合调试能力。

4、通过myDAQ 来分析理论数据和实际数据之间的关系。

二、实验内容和原理（必填）音频功率放大电路，也即音响系统放大器，用于对音频信号的处理和放大。

按其构成可分为前置放大级、音调控制级和功率放大级三部分。

作为音响系统中的放大设备，它接受的信号源有多种形式，通常有话筒输出、唱机输出、录音输出和调谐器输出。

它们的输出信号差异很大，因此，音频功放电路中设置前置放大级以适应不同信号源的输入。

为了满足听众对频响的要求和弥补设置了音调控制放大器，希望能对高音、低音部分的频率特性进行调节扬声器系统的频率响应不足，。

为了充分地推动扬声器，通常音响系统中的功率放大器能输出数十瓦以上功率，而高级音响系统的功放最大输出功率可达几百瓦以上。

扩音机的整机电路如下图所示，按其构成，可分为前置放大级，音调控制级和功率放大级三部分。

专业： 姓名：学号： 日期： 地点： 桌号装订线点名册上的序号前置 放大级 音调控制 放大级 功率 放大级前置放大电路：前置放大级输入阻抗较高，输出阻抗较低。

前置放大级的性能对整个音频功放电路的影响很大，为了减小噪声，前置级通常要选用低噪声的运放。

由A1组成的前置放大电路是一个电压串联负反馈同相输入比例放大器。

理想闭环电压放大倍数为：231R R A vf +=输入电阻：1R R if = 输出电阻：0of =R 功率放大级：对于功率放大级，除了输出功率应满足技术指标外，还要求电路的效率高、非线性失真小、输出与音箱负载相匹配，否则将会影响放音效果。

集成功率放大器通常有OTL 和OCL 两种电路结构形式。

模拟电子技术课程设计语音放大器姓名：伍慧兰学号：2015550828班级：15通信工程1班指导老师：罗光明目录一、设计目的 (3)二、知识点和设计内容 (3)三、设计方案 (3)四、实验原理与参考电路 (5)（一）实验原理图如图1-2 (5)（二）实验原理 (6)1) 前置放大器 (6)2) 有源带通滤波器 (6)3) 功率放大器 (7)五、实验的主要元器件 (9)（一）元器件清单 (9)（二）部分器件的使用介绍 (10)1) LM324芯片 (10)2) TDA2030引脚图与应用电路参数 (13)六、实验步骤 (15)（一）电路仿真实验 (15)（二）硬件实物实验 (22)1) 前置放大器的焊接与调试 (22)2) 有源带通滤波器 (24)七、实验中的问题提出与解决方法 (29)八、注意事项 (31)九、实验感想 (31)参考资料 (32)语音放大器设计一、设计目的1、了解语音识别知识；2、掌握集成运算放大器的工作原理及其应用；3、掌握低频小信号放大电路、带通滤波器和功放电路的设计方法；4、培养应用现代工具对模拟电子系统进行仿真测试、制作调试、故障检查及分析的能力；5、培养市场素质、工艺素质、自主学习能力、分析问题解决问题的能力以及团队精神；6、培养文献查阅与综述和撰写课程设计报告的能力。

二、知识点和设计内容本实验的知识点为分立元件放大器或集成运放、有源滤波器、集成功率放大器；涉及电子电路各个模块之间的联合调试技术。

三、设计方案语音放大器设计的基本设计思路分析可知本语音放大器应包括输入电路、前置放大器、有源带通滤波器、功率放大器、扬声器等几部分组成，如图1-1所示。

图1-1 语音放大电路原理框图前置放大器可采用集成运算放大器，有源带通滤波器可采用LPF 和HPF串联构成，功率放大电路选用集成功放。

设计的性能指标通常语音信号非常微弱，需要经过放大、滤波、功率放大后才能驱动扬声器发声。

假设语音信号为峰峰值不大于10mV频率范围100Hz~3kHz的正弦波，要求驱动8Ω1W的扬声器。

实验报告系班组实验日期年月日姓名学号指导老师课程设计: 设计一台OCL音频功率放大器一﹑实验目的1．学习基本理论在实践中综合运用的初步经验，掌握模拟电路设计的基本方法、设计步骤，培养综合设计与调试能力。

2．学会OCL音频功率放大器的设计方法和性能指标测试方法。

3．培养实践技能，提高分析和解决实际问题的能力。

二、实验仪器4.7KΩ，47KΩ，4.3KΩ，6.8 KΩ，10 KΩ，22Ω，220Ω，0.5Ω，8Ω电阻；0.01uF，10uF，200uF的电容；D772，B882，TIP41C三极管；二极管；TL082芯片；可变1 KΩ电阻；电烙铁；锡；若干导线；剪刀三、实验原理P O = 6W(一)选择电路形式（二）、各级电压增益分配整机电压增益： iO um U U A = 由 L O O R U P 2= 有 9.68*6===L O O R P U V 691.09.6===i O um U U A 输入级、中间级、输出级增益分别为：321,,u u u A A A 有：321**u u u um A A A A = 输入级为射随器，A U1 = 1 ，取中间级增益都为8、输出级增益为9，稍有富裕。

（三）、确定电源电压通常取最大输出功率P om 比P o 大一些W P P O Om 96*5.1)2~5.1(===最大输出电压可由P om 来计算（峰值）128*9*22===L om om R P U V p考虑到晶体管饱和压降及发射极限流电阻上的压降，电源电压V cc 要大于U om ，一般为： ===128.011Om CC U V η15 V 取V CC =15 V （四）、功率输出级计算1、选择大功率管最大反压：3015*22==≈CC CEM V U V每管最大电流：85.1815==≈L CC CM R V I A 取I CM >=2.5 A 每管最大集电极功耗：8.19*2.02.0==≈Om CM P P W 取P CM >=2.5W 注意二个功放管参数对称、β接近。

音频功率放大器实验报告音频功率放大器实验报告引言：音频功率放大器是一种能够将输入信号放大到足够大的功率输出的电子设备。

它在音响系统、电视机、汽车音响等各种应用中都起到了至关重要的作用。

本实验旨在研究音频功率放大器的工作原理、性能参数以及应用。

一、实验目的本实验的主要目的是通过实际操作，了解音频功率放大器的基本原理和工作过程，掌握其性能参数的测量方法，并对其应用进行初步探索。

二、实验装置与方法实验所需装置包括音频功率放大器、信号发生器、示波器、电阻箱等。

首先，将信号发生器的输出与音频功率放大器的输入相连，通过调节信号发生器的频率和幅度，观察放大器输出的波形和幅度变化。

然后，通过示波器测量放大器的输入输出电压、电流，计算功率放大倍数等性能参数。

三、实验结果与分析在实验过程中，我们观察到音频功率放大器能够将输入信号放大到较大的幅度，并且保持波形的准确性。

通过调节信号发生器的频率，我们发现放大器对不同频率的信号有不同的放大效果。

在低频时，放大器的输出更加稳定，而在高频时，输出波形可能发生畸变。

通过示波器的测量，我们得到了音频功率放大器的输入输出电压、电流数据，并计算出了功率放大倍数。

实验结果显示，放大器的功率放大倍数与输入信号的幅度成正比，而与频率无关。

这说明音频功率放大器对信号的放大是线性的，没有频率响应的变化。

四、实验应用与展望音频功率放大器在现代生活中有着广泛的应用。

它不仅可以用于音响系统、电视机等娱乐设备，还可以应用于医疗设备、通信系统等领域。

在未来的研究中，我们可以进一步探索音频功率放大器的工作原理，优化其性能参数，提高其功率放大倍数和频率响应范围。

此外，随着科技的不断发展，音频功率放大器也在不断更新换代。

新型的功率放大器采用了数字信号处理技术，具有更高的效率和更低的失真。

未来的研究可以关注这些新技术的应用和发展，以满足人们对音频放大器的更高要求。

结论：通过本次实验，我们对音频功率放大器的工作原理、性能参数以及应用有了初步的了解。

O C L音频功率放大器设计调试报告班级 11级电子（2）班学号 201172020247姓名芮守婷2013 年 6月 5日一、实验目的1、通过亲自实践，用分立元件搭接焊接成一个低频功放，在使其正常工作的基础上通过调试以达到优化的目的；2、通过此次试验验证模拟电子技术的有关理论，进一步巩固自身的基本知识和基础理论。

3、通过实验过程培养综合运用所学知识解决实际问题的工作能力；4、同时提高提高团队意识，加强协作精神。

二、指标要求1、输出功率：≧20W2、负载：8欧3、电压增益：40dB4、带宽：10HZ~40KHZ三、功放的分类及简单介绍功率放大器(简称功放)的作用是给音频放大器的负载RL(扬声器)提供一定的输出功率。

当负载一定时，希望输出的功率尽可能大，输出信号的非线性失真尽可能地小，效率尽可能高。

音频放大器的目的是以要求的音量和功率水平在发声输出元件上重新产生真实、高效和低失真的输入音频信号。

音频频率范围约为20 Hz～20 kHz，因此放大器必须在此频率范围内具有良好的频率响应。

本设计中要求设计一个实用的音频功率放大器。

功率放大电路的电路形式很多，有双电源供电的OCL互补对称功放电路，单电源供电的OTL功放电路，BTL桥式推挽电路和变压器耦合功放电路，等等。

我选用的是双电源供电的OCL互补推挽对称功放电路。

此推挽功率放大器的工作状态为甲乙类。

推挽功率放大器的工作状态之所以设为甲乙类而不是乙类，其目的是为了减少“交越失真”。

若设置为乙类状态，由于两管的静态工作点取在晶体管输入特性曲线的截止点上，因而没有基极偏流。

这时由于管子输入特性曲线有一段死区，而且死区附近非线性又比较严重，因而在有信号输入、引起两管交替工作时，在交替点的前后便会出现一段两管电流均为零或非线性严重的波形；对应地，在负载上便产生了交越失真。

将工作状态设置为甲乙类便可大大减少交越失真。

这时，由于两管的工作点稍高于截止点，因而均有一很小的静态工作电流I CQ。

音频放大电路实验报告(共9篇)音频功率放大器实验报告一、实验目的1）了解音频功率放大器的电路组成，多级放大器级联的特点与性能；2）学会通过综合运用所学知识，设计符合要求的电路，分析并解决设计过程中遇到的问题，掌握设计的基本过程与分析方法；3）学会使用Multisim、Pspice等软件对电路进行仿真测试，学会Altium Designer使用进行PCB制版，最后焊接做成实物，学会对实际功放的测试调试方法，达到理想的效果。

4）培养设计开发过程中分析处理问题的能力、团队合作的能力。

二、实验要求1）设计要求设计并制作一个音频功率放大电路（电路形式不限），负载为扬声器，阻抗8Ω。

要求直流稳压电源供电，多级电压、功率放大，所设计的电路满足以下基本指标：（1）频带宽度50Hz～20kHz，输出波形基本不失真；（2）电路输出功率大于8W；（3）输入阻抗：≥10kΩ；（4）放大倍数：≥40dB；（5）具有音调控制功能：低音100Hz处有±12dB的调节范围，高音10kHz处有±12dB的调节范围；（6）所设计的电路具有一定的抗干扰能力；（7）具有合适频响宽度、保真度要好、动态特性好。

发挥部分：（1）增加电路输出短路保护功能；（2）尽量提高放大器效率；（3）尽量降低放大器电源电压；（4）采用交流220V，50Hz电源供电。

2）实物要求正确理解有关要求，完成系统设计，具体要求如下：（1）画出电路原理图；（2）确定元器件及元件参数；（3）进行电路模拟仿真；（4）SCH文件生成与打印输出；（5）PCB文件生成与打印输出；（6）PCB版图制作与焊接；（7）电路调试及参数测量。

三、实验内容与原理音频功率放大器是一种应用广泛、实用性强的电子音响设备，它主要应用于对弱音频信号的放大以及音频信号的传输增强和处理。

按其构成可分为前置放大级、音调控制级和功率放大级三部分，如图1所示。

v图1 音频功率放大器的组成框图1）前置放大级音频功率放大器的作用是将声音源输入的信号进行放大，然后输出驱动扬声器。

O C L音频功率放大器设计调试报告班级 11级电子（2）班学号 7姓名芮守婷2013 年 6月 5日一、实验目的1、通过亲自实践，用分立元件搭接焊接成一个低频功放，在使其正常工作的基础上通过调试以达到优化的目的；2、通过此次试验验证模拟电子技术的有关理论，进一步巩固自身的基本知识和基础理论。

3、通过实验过程培养综合运用所学知识解决实际问题的工作能力；4、同时提高提高团队意识，加强协作精神。

二、指标要求1、输出功率：≧20W2、负载：8欧3、电压增益：40dB4、带宽：10HZ~40KHZ三、功放的分类及简单介绍功率放大器(简称功放)的作用是给音频放大器的负载RL(扬声器)提供一定的输出功率。

当负载一定时，希望输出的功率尽可能大，输出信号的非线性失真尽可能地小，效率尽可能高。

音频放大器的目的是以要求的音量和功率水平在发声输出元件上重新产生真实、高效和低失真的输入音频信号。

音频频率范围约为20 Hz～20 kHz，因此放大器必须在此频率范围内具有良好的频率响应。

本设计中要求设计一个实用的音频功率放大器。

功率放大电路的电路形式很多，有双电源供电的OCL互补对称功放电路，单电源供电的OTL功放电路，BTL桥式推挽电路和变压器耦合功放电路，等等。

我选用的是双电源供电的OCL互补推挽对称功放电路。

此推挽功率放大器的工作状态为甲乙类。

推挽功率放大器的工作状态之所以设为甲乙类而不是乙类，其目的是为了减少“交越失真”。

若设置为乙类状态，由于两管的静态工作点取在晶体管输入特性曲线的截止点上，因而没有基极偏流。

这时由于管子输入特性曲线有一段死区，而且死区附近非线性又比较严重，因而在有信号输入、引起两管交替工作时，在交替点的前后便会出现一段两管电流均为零或非线性严重的波形；对应地，在负载上便产生了交越失真。

将工作状态设置为甲乙类便可大大减少交越失真。

这时，由于两管的工作点稍高于截止点，因而均有一很小的静态工作电流I CQ。

一、实训目的本次实训旨在使学生了解音频功率放大器的基本原理、电路组成及工作过程，掌握音频功率放大器的调试方法，培养学生的动手能力和团队协作精神。

二、实训器材1. 30W的烙铁1个2. 焊锡（若干）3. 软线（若干）4. 电源线30cm（d0.7mm）5. 两孔插头1只6. 25W的220V(50HZ)—24V变压器1个7. 3W整流桥1只8. 2只2200uf的电解电容9. 2只470000uf的电解电容10. 3只100nf的电容11. 1个双音频插头12. 1个8欧10W的喇叭13. 1只10uf的电解电容14. 1只100uf的电解电容15. 3个50K的电位器16. 2个500欧的电位器17. 3个4.7K的电阻18. 1个220欧的电阻19. 2个15pf的电容20. 3个3904晶体管21. 2个3906晶体管22. 2个T1P41晶体管23. 2块散热片24. 2个1N4148开关二极管25. 10欧、220欧、470欧、33欧的电阻各1个三、实训原理音频功率放大器是一种将音频信号进行放大，以驱动扬声器等负载的电路。

本次实训所采用的电路为甲乙类互补对称功率放大器，该电路具有输出功率大、效率高、非线性失真小等优点。

四、实训步骤1. 组装电路：按照电路原理图，将所有元件焊接在电路板上。

2. 连接电源：将变压器输出的低压交流电接入整流桥，得到平滑的低压直流电，再连接到电路板的电源输入端。

3. 调试电路：调整电位器，使电路的静态工作点稳定在合适的位置。

4. 测试电路性能：使用信号发生器输入音频信号，观察电路的输出波形，调整电路参数，使输出波形尽可能接近理想波形。

5. 驱动扬声器：将电路的输出端连接到扬声器，观察扬声器的工作情况。

6. 测试电路参数：测量电路的输出功率、效率、非线性失真等参数。

五、实训结果与分析1. 电路性能：通过调试，使电路的静态工作点稳定在合适的位置，输出波形基本接近理想波形，扬声器工作正常。

学号：课程设计题目音频功率放大器的设计仿真与实现学院信息工程学院专业班级姓名指导教师年月日课程设计任务书学生：专业班级：指导教师：工作单位：信息工程学院题目: 音频功率放大器的设计仿真与实现初始条件：可选元件：集成功放，电容、电阻、电位器若干；或自选元器件。

可用仪器：示波器，万用表，毫伏表等。

要求完成的主要任务:（1）设计任务根据技术指标和已知条件，选择合适的功放电路，如：OCL、OTL或BTL电路。

完成对音频功率放大器的设计、仿真、装配与调试，并自制直流电源。

（2）设计要求①输出功率10W/8Ω；频率响应20~20KHz；效率>60﹪；失真小。

②选择电路方案，完成对确定方案电路的设计。

③利用Proteus或Multisim仿真设计电路原理图，确定电路元件参数、掌握电路工作原理并仿真实现系统功能。

④安装调试并按规要求格式完成课程设计报告书。

⑤选做：利用仿真软件的PCB设计功能进行PCB设计。

时间安排：1、2016年12月查阅资料，确定设计方案；2、2017年01月4日-2017年01月7日完成仿真、制作实物等；3、2017年01月8日-2017年01月9日调试修改；4、2017年01月9日-2017年01月10日完成课程设计报告；5、2016年01月11日完成答辩。

指导教师签名：年月日系主任（或责任教师）签名：年月日目录摘要 (I)1引言 (1)2音频功率放大器的工作原理及组成 (2)2.1前置放大电路 (2)2.2功率放大电路 (2)3方案设计与选择 (4)3.1 功率放大器的选择 (4)3.1.1 OTL互补对称功率放大器 (4)3.1.2用集成器件TDA2030实现 (5)3.1.3 基于TDA2030的双电源互补对称功放 (6)3.1.4 基于TDA2030的双电源桥式推挽互补对称功放 (6)3.1.5 比较与选择 (8)3.2 整体电路 (8)3.2.1 主要元件：TDA2030 (8)3.2.2 放大电路的基本设计 (9)3.3 各模块功能与设计 (10)3.3.1 放大模块 (10)3.3.2 输入模块 (11)4电路原理及分析 (13)4.1电路图 (13)4.2 波特图输出如图 (14)4.3 输入输出波形仿真 (15)4.3.1 仿真波形情况 (15)4.3.2 灵敏度测量 (16)5 实际测试 (17)6 主要元件介绍及参数 (18)6.1 TDA2030 (18)6.1.1 TDA2030参数 (18).6.1.2 TDA2030介绍 (19)6.2 1N4007G基本参数 (19)6.3 2N2222A基本参数 (19)7 电路仿真与调试 (20)7.1 Proteus仿真 (20)7.2 Multisim软件对直流稳压电源仿真 (21)8 实物展示 (22)9 元件清单 (23)10 心得体会 (24)参考文献 (25)摘要音响放大器的设计目的是为了更好的掌握集成功率放大器部电路工作原理，学会其外围电路的设计与主要性能参数测量方法以及掌握音响放大器的设计与电子线路系统的装试和调试技术。
