铸造模具的快速制造技术

快速成形技术的快速模具制造技术快速成形技术是一种快速制造技术，在许多制造领域中被广泛应用。

它的优势在于减少成本和提高生产效率。

快速成形技术的一个关键应用是快速模具制造技术。

在传统制造技术中，模具制造需要花费大量的时间和成本。

快速模具制造技术通过利用快速成形技术的优势来快速制造模具，从而带来更高的生产效率和低成本。

本文将介绍快速成形技术和快速模具制造技术，探讨它们在制造行业中的应用以及未来的发展方向。

一、快速成形技术概述快速成形技术（Rapid Prototyping）是一种以数字模型为基础，通过逐层堆积材料的方式制造复杂结构部件的技术。

它的本质是一种数字化制造技术，利用计算机辅助设计（CAD）、计算机辅助制造（CAM）和快速成形技术等先进技术，实现从数字模型到实体模型的过程。

快速成形技术产生的模型可以用于功能测试、样板制作、微型结构模型测量等领域。

它的一个重要应用是快速模具制造技术。

二、快速模具制造技术的现状快速模具制造技术是一种使用快速成形技术制造模具的技术。

传统的模具制造方法是通过切割、铣削、打孔、线切割等方式来加工模具。

这种方法耗时、成本高，并且生产周期长。

而快速模具制造技术是直接从数字模型制造模具，可以大大缩短制造周期和花费。

快速模具制造技术不仅节约了生产成本，而且使设计者更容易实现他们的设计概念，并快速完成新产品的开发。

目前，快速模具制造技术已经得到了广泛的应用。

主要应用领域包括航空航天、医疗器械、汽车、电子、塑料等行业。

简单来说，快速模具制造技术可以分为两类，分别是直接快速制造模具和间接快速制造模具。

1、直接快速制造模具直接快速制造模具是指从数字模型直接制造模具的技术。

它是实现模具快速制造的一种有效方法。

通过添加材料的方式，模具可以在一定时间内得到制造。

这种方法适用于塑料模具的制造，但在金属制品模具制造方面还没有发挥出全面的优势。

还需要进一步研究和改进。

2、间接快速制造模具间接快速制造模具是指通过制作快速模型制造铸型和翻转模等模具。

铸造模具工艺流程铸造模具是用于铸造金属制品的重要工具，它决定了铸件的形状、尺寸和质量。

铸造模具工艺流程包括模具设计、模具制造和模具使用等环节。

本文将详细介绍铸造模具工艺流程的步骤和流程。

1. 模具设计模具设计是铸造模具工艺流程的第一步，它直接影响到最终铸件的质量和成本。

模具设计的主要任务是根据铸件的形状和尺寸要求，确定模具的结构和尺寸。

模具设计的步骤如下：1.1 铸件分析首先需要对铸件进行分析，了解其形状、尺寸和材料要求。

通过对铸件的分析，可以确定模具的结构和加工工艺。

1.2 模具结构设计根据铸件的形状和尺寸要求，设计模具的结构。

模具结构设计包括模具的分型面、结构形式、加工工艺等。

1.3 模具零件设计根据模具结构设计的要求，设计模具的各个零部件，包括上下模板、芯块、导向柱、滑块等。

模具零件设计需要考虑模具的可制造性和可维修性。

1.4 模具尺寸设计根据铸件的尺寸要求，确定模具的尺寸。

模具尺寸设计需要考虑模具的收缩量和加工余量。

1.5 模具装配设计根据模具的零件设计，进行模具的装配设计。

模具装配设计需要保证模具的精度和稳定性。

2. 模具制造模具制造是铸造模具工艺流程的第二步，它是将模具设计图转化为实际的模具。

模具制造的步骤如下：2.1 材料准备根据模具设计的要求，选择合适的模具材料。

常用的模具材料有铸铁、钢、铝等。

材料准备包括材料的采购、验收和储存等。

2.2 加工工艺根据模具设计的要求，制定模具的加工工艺。

加工工艺包括模具的铣削、钻孔、车削、磨削等。

2.3 数控加工对于复杂的模具零件，可以采用数控加工技术进行加工。

数控加工可以提高模具的加工精度和效率。

2.4 热处理对于需要提高模具硬度和耐磨性的零件，可以进行热处理。

热处理包括淬火、回火、渗碳等。

2.5 组装调试将加工好的模具零件进行组装调试。

组装调试包括模具的装配、调整和测试等。

3. 模具使用模具使用是铸造模具工艺流程的最后一步，它是将模具应用于铸造生产中。

快速成型铸造技术快速成型与铸造相结合的产物是快速铸造技术简称QC，这种快速铸造使得多种材料、任何形状复杂、内部结构精细的铸件都能生产出来，产品开发周期短、精度高，大大地提高了企业获取订单的竞争力，快速成型为实现铸造的短周期、多品种、低成本、高精度提供了一个快速响应技术，显示出了强大的生命力和巨大的应用潜力。

1. 直接铸造法直接铸造法主要是指由RP技术直接一步成形铸造用的型壳、型芯，型壳、型芯经处理后，即可进行金属浇注，铸造出金属零件。

由于从原型到金属零件不经过造型转化，故称直接铸造法。

该类工艺方法一般用于单件、复杂零件的制造。

2.直接壳型铸造直接壳型铸造是利用SLS激光快速成型，技术对以反应性树脂包覆的陶瓷粉进行烧结，可以一步制成铸造用的型壳、型芯的方法。

在CAD环境中，直接将零件模样转换为壳型，再配以浇注系统。

型壳的厚度可取5～10mm，烧结过程中，非零件部分进行烧结，零件部分仍是粉末。

烧结完成后将粉末倒出，再经固化处理就获得铸造用的型壳，进行浇注后即可制得金属零件。

用此方法，省去传统精密铸造多种工艺过程，是传统铸造的重大变革。

它的最大优点是速度快，不需要任何模具，甚至不需画图，设计工程师通过计算机网络将资料送到铸造车间的系统中便可完成型壳的设计与制作。

该工艺的不足之处主要是零件表面粗糙度值较高。

其关键技术是型壳厚度、型壳表面粗糙度及固化处理工艺。

近几年开发研制的激光快速自动成形系统，还可以利用铸造覆膜砂直接进行SLS激光快速成型技术，制作铸造壳型和壳芯，使这一技术在铸造上的应用得到更进一步的发展。

3.直接制模铸造直接制模铸造缩写为DSPC，其成形方法不是采用激光进行选择性烧结，而是采用粘结剂进行选择性粘接。

把CAD模型转换成模壳，然后以类似于熔模铸造的工艺，制造出金属零件。

从设计到成品零件出厂前后只要10天，是金属零件设计和制造上的一个突破。

直接制模铸造来源于三维印刷快速成形技术。

本文由湖南华曙高科快速模型小编整理完成。

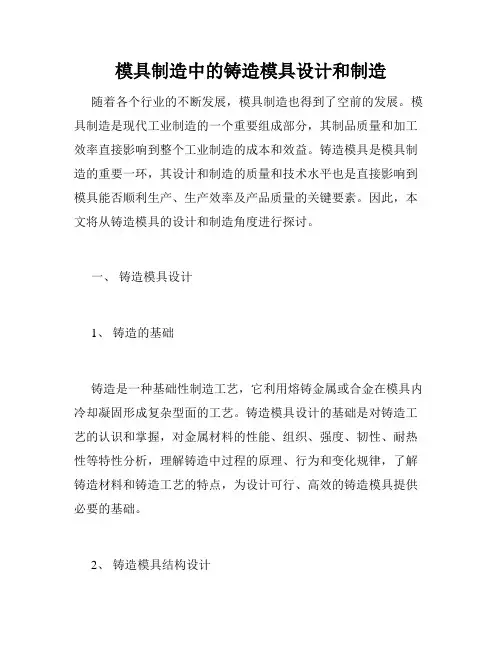

模具制造中的铸造模具设计和制造随着各个行业的不断发展，模具制造也得到了空前的发展。

模具制造是现代工业制造的一个重要组成部分，其制品质量和加工效率直接影响到整个工业制造的成本和效益。

铸造模具是模具制造的重要一环，其设计和制造的质量和技术水平也是直接影响到模具能否顺利生产、生产效率及产品质量的关键要素。

因此，本文将从铸造模具的设计和制造角度进行探讨。

一、铸造模具设计1、铸造的基础铸造是一种基础性制造工艺，它利用熔铸金属或合金在模具内冷却凝固形成复杂型面的工艺。

铸造模具设计的基础是对铸造工艺的认识和掌握，对金属材料的性能、组织、强度、韧性、耐热性等特性分析，理解铸造中过程的原理、行为和变化规律，了解铸造材料和铸造工艺的特点，为设计可行、高效的铸造模具提供必要的基础。

2、铸造模具结构设计铸造模具结构设计要根据零件的形状、大小、工作条件选择合适的结构，符合铸造模具的生产要求。

对于简单的平面、曲面等零件，采用木制、蜡模等材料制成焊接组合模具就可以实现，对于尺寸较大、形状复杂、精度要求高的零件，需要采用铸造模具结构设计，如分模、聚合模、复合模等结构，同时要根据模具的切削性能和热稳定性能等因素考虑模具的结构设计。

3、铸造模具的定位和夹紧设计在铸造模具设计中，定位和夹紧是非常重要的环节。

它是保证产品加工精度、大小精度、位置精度和轮廓精度的关键因素之一。

因此，定位和夹紧装置的设计应根据产品的工艺要求、成品质量和加工效率等方面进行考虑，其要求设计精度高、刚性好、运转稳定、适应性强、可操作性和维修性好等的多重要素考虑。

4、铸造模具的热处理设计铸造模具的使用寿命和稳定性也是设计考虑的一个关键点。

为了延长铸造模具的使用寿命，必须对模具进行有效的热处理。

在制模过程中，应保证材料的正常硬度和强度，防止形变和裂纹。

此外，在结束工作时，铸造模具也应进行适当的热处理和保养，以保证模具的使用寿命和稳定性。

二、铸造模具制造1、材料的选择根据模具的使用需要选择合适的材料。

同的铸件，浇注系统也因此十分灵活。

总之，我们可以说，每种优势都与经济利益相一致，同时还改善了工作条件。

1.2.3 环境保护聚苯乙烯和PMMA在燃烧时产生一氧化碳、二氧化碳、水及其他碳氢化合物气体，其含量均低于欧洲允许的标准。

干砂可使用天然硅砂，100%反复循环使用，不含有粘结剂。

模型使用的涂料是在水中添加粘结剂等辅料组成，不产生污染。

2.快速成型技术及其在铸造中的应用2.1 引 言快速成型制造（Rapid Prototyping-RP）技术是国际上新开发的一项高科技成果，简称快速成型技术。

它的核心技术是计算机技术和材料技术。

快速成型技术摒弃了传统的机械加工方法，根据CAD生成的零件几何信息，控制三维数控成型系统，通过激光束或其它方法将材料堆积而形成零件的。

用这种方法成型，无需进行费时、耗资的模具或专用工具的设计和机械加工，极大地提高了生产效率和制造柔性。

在铸造生产中，模板、芯盒、压蜡型、压铸模等的制造往往是靠机械加工的办法，有时还需要钳工进行修整，费时耗资，而且精度不高。

特别是对于一些形状复杂的薄壁铸件，例如飞机发动机的叶片、船用螺旋浆，汽车、拖拉机的缸体、缸盖等，模具的制造更是一个老大难的问题。

虽然一些大型企业的铸造厂也进口了一些数控机床、仿型铣等高级设备，但除了设备价格昂贵之外，模具加工的周期也很长，而且由于没有很好的软件系统支持，机床的编程也很困难。

面对今天世界上经济市场的竞争，产品的更新换代日益加快，铸造模具加工的现状很难适应当前的形势。

而快速成型制造技术的出现为解决这个问题提供了一条颇具前景的新路。

2.2 快速成型方法目前世界上已投入应用的快速成型装置所采用的主要方法有以下6种：（1）SL（Stereo Lithography）法--立体平版印刷法；（2）SLS（Selective Laser Sintering）--激光分层烧结法；（3）LOM（Laminated Object Manufactu-ring）--逐层轮廊成型法；（4）SGC（Sold Ground Curing）--光掩膜法；（5）FDM（Fused Deoposite Manufacturing）--熔化堆积法；（6）DSPC (Direct Shell Production Casting)--陶瓷壳法。

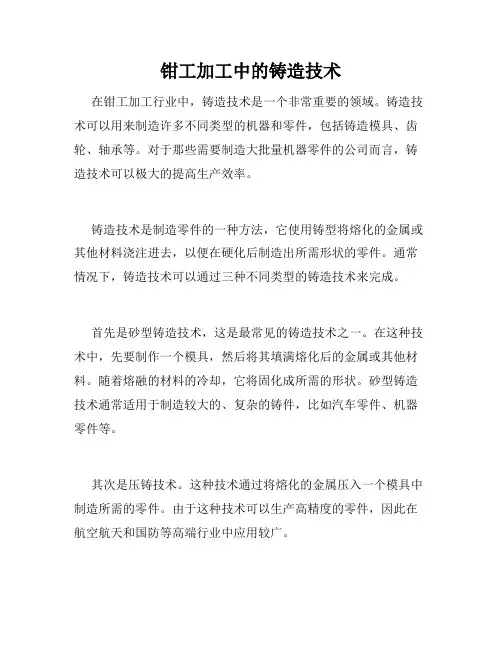

钳工加工中的铸造技术在钳工加工行业中，铸造技术是一个非常重要的领域。

铸造技术可以用来制造许多不同类型的机器和零件，包括铸造模具、齿轮、轴承等。

对于那些需要制造大批量机器零件的公司而言，铸造技术可以极大的提高生产效率。

铸造技术是制造零件的一种方法，它使用铸型将熔化的金属或其他材料浇注进去，以便在硬化后制造出所需形状的零件。

通常情况下，铸造技术可以通过三种不同类型的铸造技术来完成。

首先是砂型铸造技术，这是最常见的铸造技术之一。

在这种技术中，先要制作一个模具，然后将其填满熔化后的金属或其他材料。

随着熔融的材料的冷却，它将固化成所需的形状。

砂型铸造技术通常适用于制造较大的、复杂的铸件，比如汽车零件、机器零件等。

其次是压铸技术。

这种技术通过将熔化的金属压入一个模具中制造所需的零件。

由于这种技术可以生产高精度的零件，因此在航空航天和国防等高端行业中应用较广。

最后是熔模铸造技术。

这种技术使用一种先进的工艺，在一个包围式的沙盆中制作模具，然后使用熔化的金属填充模具。

模具在高温下溶解，留下所需的铸件。

这个过程是复杂的，但是产品品质很高，适合制造高端的空间、国防和其他高端机器零件。

在钳工加工行业中，铸造技术可以用来制造许多不同类型的零件。

想象一下，如果您需要制造许多同样形状的零件，您可以使用铸造技术快速的制造出所有你所需要的零件。

这样，您可以极大的提高生产效率，并能在较短的周期内将产量满足订单的需求。

当然，铸造技术也有它的不利之处。

铸造技术依赖于一个模具制造的过程，一旦模具制造出现问题，将需要花费很长的时间和金钱进行修复。

另外，有些材料可能对于铸造技术来说并不适合，此时我们需要考虑其他加工技术。

总之，铸造技术在钳工加工行业中扮演着非常重要的角色。

通过铸造技术，我们可以快速、高效的制造大量零件。

了解铸造技术可以帮助我们更好的使用这种技术，以及在选择其他加工技术时更好的明确我们的需求。

3d打印砂型原理3D打印砂型原理随着科技的不断发展，3D打印技术已经成为了当今世界的热门话题。

而在制造业领域，3D打印技术也扮演着越来越重要的角色。

其中，3D打印砂型技术作为一种快速制造的方法，被广泛应用于铸造行业。

那么，究竟什么是3D打印砂型，它的原理是什么呢？3D打印砂型是一种利用3D打印技术制造铸造模具的方法。

传统的铸造模具制作需要耗费大量的时间和人力，而且制作过程复杂，容易出现误差。

而借助3D打印技术，可以将设计师的想法直接转化为实体模型，大大提高了生产效率和制造精度。

3D打印砂型的原理主要分为以下几个步骤：1. 设计模型：首先，需要根据产品的设计要求，使用计算机辅助设计（CAD）软件进行模型的设计。

设计师可以根据自己的需要进行创作，比如调整尺寸、增加细节等。

2. 模型切片：设计好的模型需要通过切片软件进行处理。

切片软件将模型切成一层层的薄片，每一层都包含了该层的几何形状信息。

3. 砂型打印：在3D打印机中，使用特殊的砂粉作为打印材料。

打印机通过控制喷头的位置和喷射速度，将砂粉逐层喷射到打印平台上，按照切片软件生成的薄片信息进行堆积。

4. 粘合剂固化：在喷射砂粉的同时，打印机还会喷洒粘合剂。

粘合剂的作用是将砂粉固定在一起，形成坚固的结构。

粘合剂会在接触到空气后快速固化。

5. 砂型去模：砂型打印完成后，需要将其从打印机上取下，并进行后续的处理。

这包括去除多余的砂粉和粘合剂，使得模型表面光滑。

6. 烘干和烧结：为了增加砂型的强度和耐高温性，需要进行烘干和烧结处理。

这个步骤可以提高砂型的稳定性和耐用性。

通过以上几个步骤，3D打印砂型制作就完成了。

相比传统的模具制作方法，3D打印砂型具有许多优势：制作速度快。

传统的模具制作需要花费数天甚至数周的时间，而3D 打印砂型只需要几个小时甚至几十分钟。

制作成本低。

传统的模具制作需要大量的人力和物力投入，而3D 打印砂型可以节省人力和原材料成本。

制作精度高。
