1. 流氓ONU问题分析和处理1.1 故障现象描述故障现象为：1、设备被判定为流氓ONU；2、同一PON口下其他设备都在反复掉线，只有这一台设备一直正常注册；3、设备下所有ONU都在反复上下线，上下线时间没有规律；4、只有几台设备能正常注册（距离较近的几台），较远设备都不能正常注册。
流氓ONU原理：ONU根据OLT分配的时间戳向上行方向发送数据报文。
在没有分配时间戳的情况下，某个ONU发光，就会与其它ONU的发光信号发生冲突，影响其它ONU的正常通讯。
这种不按照分配的时间戳向上发送光信号的ONU即为流氓ONU。
1.2 可能原因分析1.3 工程处理步骤1.3.1 被误判定为流氓ONUl 首先确认是否是将软件版本由V800R307升级为V800R308时出现的问题：如果是升级后出现的问题，解决方法为：将软件升级到V800R308C00SPC503及以上版本。
如果是在应用过程中出现的问题，按照下面的步骤进行测试确认。
l 如果测量ONU设备的发送光功率值都小于-40dBm，且更换设备后故障现象仍然存在，那么可能是被误判为流氓ONU，或是光路问题。
确认局端OLT软件版本，如果为MA5600V800R006C02以下的版本，请先将版本升级到MA5600V800R006C02以上的版本,并打上SPH1016和SPH120补丁。
查询流氓ONU标志位，确认是否被判定为流氓ONU，如果是，首先确认是否为误判，判定方式如下：a、首先将流氓ONU的标志位去掉，测试正常情况下的发光状态，如果为支持突发光的光功率计，正常的测量值一直在变化。
一般为不支持突发光的光功率计，正常的测量值为L0，或是小于-40dBm。
否则可以判定为流氓ONU，请直接更换设备给华为维修。
流氓ONU查询方式：进入对应的PON扣板，查询流氓ONU状态，如果流氓ONT状态为“是”，则为流氓ONU，下面以MA5620为例（其他设备命令一样）：Huawei(config)#interface eponnni 0/0/1Huawei(config-if-eponnni-0/0/1)#display onu info-----------------------------------------------------------------光模块状态:自动信号状态:离线环回状态:没有环回加密状态:不加密加密类型:三重搅动流氓ONT状态:是-----------------------------------------------------------------1.3.3.2 设备硬件故障如果上面原因都排除了，可能为设备其他故障，建议更换设备给华为维修。
流氓ONU处理案例前期通过处理某社区ONU数据故障，发现为流氓ONU导致，流氓ONU表现为常发光，它会使与它在同一业务板同一端口下的ONU全部掉线。
此类ONU设备进行升级后即可正常使用。
现汇总为如下判别与处理过程：1、如果发现某一端口下的ONU只有一个在线，其他全部掉线，则初步断定其为流氓ONU。
2、先检查PON口主光缆是否有问题，如果光路没有问题，登录设备进一步检查。
3、登录OLT，进入对应的GPON单板模式下，查找掉线ONU所在PON 口。
Display port 端口号，查找illegal rogue ont 如果这条命令后边的状态为Inexistent 这说明它不是流氓ONU，另行处理。
如果状态为 Existent 则认定其为流氓ONU。
4、如果是在现场，也可以将PON下所有ONU都断开，依次接入，如果当接入某一个ONU时候，其他ONU突然集体掉线，则证明该ONU 是流氓ONU。
5、更换问题ONU，修改问题ONU参数设置，解决问题。
被置为流氓ONU后的恢复命令：display board 0Interface gponnni 0/0/1Display ONU info-------------------ROGUE STATE： YES 说明被置流氓ONU-------------------QuitDiagnoseReset rogue-ont 0/0/1恢复 diagnoseUndo anti-rogueont isolateConfigInterface gponnni 0/0/1Display onu info----------ROGUE STATE：NO说明流氓ONU标记为清除-------------。

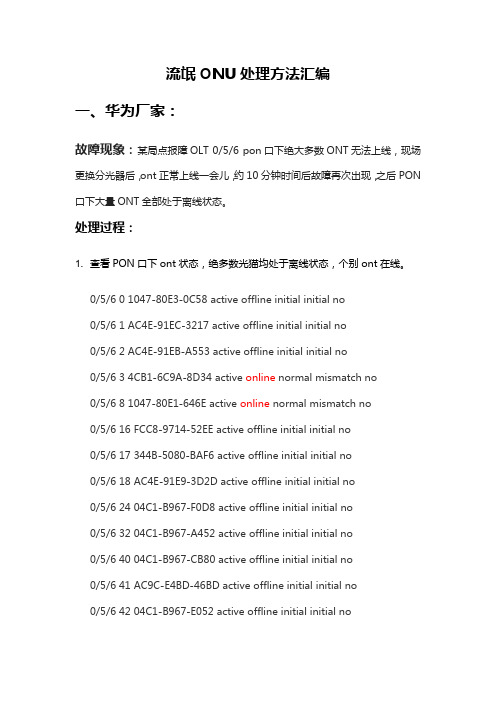

流氓ONU处理方法总汇编流氓ONU处理方法汇编一、华为厂家：故障现象：某局点报障OLT 0/5/6 pon口下绝大多数ONT无法上线，现场更换分光器后，ont正常上线一会儿，约10分钟时间后故障再次出现，之后PON口下大量ONT全部处于离线状态。
处理过程：1. 查看PON口下ont状态，绝多数光猫均处于离线状态，个别ont在线。
0/5/6 0 1047-80E3-0C58 active offline initial initial no0/5/6 1 AC4E-91EC-3217 active offline initial initial no0/5/6 2 AC4E-91EB-A553 active offline initial initial no0/5/6 3 4CB1-6C9A-8D34 active online normal mismatch no 0/5/6 8 1047-80E1-646E active online normal mismatch no 0/5/6 16 FCC8-9714-52EE active offline initial initial no0/5/6 17 344B-5080-BAF6 active offline initial initial no0/5/6 18 AC4E-91E9-3D2D active offline initial initial no0/5/6 24 04C1-B967-F0D8 active offline initial initial no0/5/6 32 04C1-B967-A452 active offline initial initial no0/5/6 40 04C1-B967-CB80 active offline initial initial no0/5/6 41 AC9C-E4BD-46BD active offline initial initial no0/5/6 42 04C1-B967-E052 active offline initial initial no2. 根据客户反馈的故障现象，怀疑PON口下存在流氓ont。
流氓ONU处理方法汇编一、华为厂家：故障现象：某局点报障OLT 0/5/6 pon口下绝大多数ONT无法上线，现场更换分光器后，ont正常上线一会儿，约10分钟时间后故障再次出现，之后PON 口下大量ONT全部处于离线状态。
处理过程：1. 查看PON口下ont状态，绝多数光猫均处于离线状态，个别ont在线。
0/5/6 0 1047-80E3-0C58 active offline initial initial no0/5/6 1 AC4E-91EC-3217 active offline initial initial no0/5/6 2 AC4E-91EB-A553 active offline initial initial no0/5/6 3 4CB1-6C9A-8D34 active online normal mismatch no0/5/6 8 1047-80E1-646E active online normal mismatch no0/5/6 16 FCC8-9714-52EE active offline initial initial no0/5/6 17 344B-5080-BAF6 active offline initial initial no0/5/6 18 AC4E-91E9-3D2D active offline initial initial no0/5/6 24 04C1-B967-F0D8 active offline initial initial no0/5/6 32 04C1-B967-A452 active offline initial initial no0/5/6 40 04C1-B967-CB80 active offline initial initial no0/5/6 41 AC9C-E4BD-46BD active offline initial initial no0/5/6 42 04C1-B967-E052 active offline initial initial no2. 根据客户反馈的故障现象，怀疑PON口下存在流氓ont。
流氓ONI故障解决方案一、范围本文从流氓ONU'可题的背景分析出发，阐述了解决方案的驱动力、应用场景，提出了通讯关于流氓ONU问题的解决方案，供研发和市场人员参考。
二、术语、定义和缩略语略。
三、背景EPON/GPON都属于TDM PON又称功率分割型PON它们在物理拓朴上是一对多结构，逻辑上则为一对一结构。
其下行数据传送为广播方法，所有光网络单元（ONU都能在其物理PON口上接收到所有的下行数据帧，而上行则为时分多址（TDMA方式，每个ONU只在光线路终端（OLT）为其分配的上行授权时隙内发送上行数据。
随着PON网络的规模性建设和应用，用户规模的逐渐增加，运营商关注的重点已逐步从网络建设转向网络的运维和管理。
怎样建好和用好PON网络将是运营商今后工作的重点。
而流氓ONU问题将是潜在的危害网络稳定运行的主要问题之一。
C NU因某种原因不停地发送上行光信号，或者偏离授权时隙发送上行光信号，会使其他ONI发送的正常数据在OLT处无法被恢复出来，也就无法成功注册到OLT上，轻则影响个别ONU正常使用，重则导致PON口下业务全部中断。
从网络服务保障角度出发，必须有流氓ONU故障的解决方案。
流氓ONU故障定位难度较大，一般的方法是在现场将ONU依此关闭，根据业务的恢复情况，来判定哪个是流氓ONU但是这种方法可操作性不强，费时费力。
从服务实时保障、故障及时处理、降低运营商OPEX角度出发，流氓ONC解决方案需实现流氓ONI故障预警、流氓ONC远程诊断、流氓ONC远程恢复等功能。
四、应用场景4.1 故障原因流氓ONU'可题的产生，有多种原因，包括：1）长发光问题：错误的将光电转换器接入分支光纤，光电转换器长发光。
ONI光模块关断信号异常,该关断时没关断，导致ONU长发光。
ONI软件死机，也会引起ONI常发光。
2）覆盖性干扰问题：个别ONU由于某种原因（如消光比不足）,在非授权时隙内发光，影响其他ONU的正常业务。
流氓ONU处理方法汇编一、华为厂家：故障现象：某局点报障OLT 0/5/6 pon口下绝大多数ONT无法上线，现场更换分光器后，ont正常上线一会儿，约10分钟时间后故障再次出现，之后PON口下大量ONT全部处于离线状态。
处理过程：1. 查看PON口下ont状态，绝多数光猫均处于离线状态，个别ont在线。
0/5/6 0 1047-80E3-0C58 active offline initial initial no0/5/6 1 AC4E-91EC-3217 active offline initial initial no0/5/6 2 AC4E-91EB-A553 active offline initial initial no0/5/6 3 4CB1-6C9A-8D34 active online normal mismatch no0/5/6 8 1047-80E1-646E active online normal mismatch no0/5/6 16 FCC8-9714-52EE active offline initial initial no0/5/6 17 344B-5080-BAF6 active offline initial initial no0/5/6 18 AC4E-91E9-3D2D active offline initial initial no0/5/6 24 04C1-B967-F0D8 active offline initial initial no0/5/6 32 04C1-B967-A452 active offline initial initial no0/5/6 40 04C1-B967-CB80 active offline initial initial no0/5/6 41 AC9C-E4BD-46BD active offline initial initial no0/5/6 42 04C1-B967-E052 active offline initial initial no2. 根据客户反馈的故障现象，怀疑PON口下存在流氓ont。
流氓ONU处理方法汇编一、华为厂家：故障现象：某局点报障OLT 0/5/6 pon口下绝大多数ONT无法上线，现场更换分光器后，ont正常上线一会儿，约10分钟时间后故障再次出现，之后PON 口下大量ONT全部处于离线状态。
处理过程：1. 查看PON口下ont状态，绝多数光猫均处于离线状态，个别ont在线。
