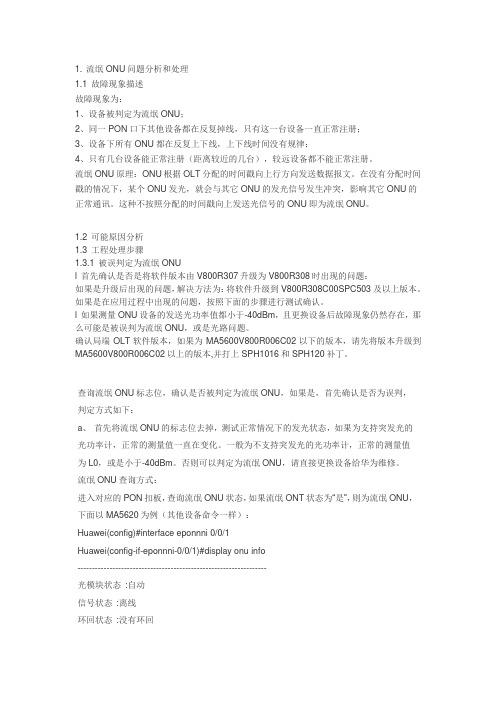

1. 流氓ONU问题分析和处理1.1 故障现象描述故障现象为：1、设备被判定为流氓ONU；2、同一PON口下其他设备都在反复掉线，只有这一台设备一直正常注册；3、设备下所有ONU都在反复上下线，上下线时间没有规律；4、只有几台设备能正常注册（距离较近的几台），较远设备都不能正常注册。
流氓ONU原理：ONU根据OLT分配的时间戳向上行方向发送数据报文。
在没有分配时间戳的情况下，某个ONU发光，就会与其它ONU的发光信号发生冲突，影响其它ONU的正常通讯。
这种不按照分配的时间戳向上发送光信号的ONU即为流氓ONU。
1.2 可能原因分析1.3 工程处理步骤1.3.1 被误判定为流氓ONUl 首先确认是否是将软件版本由V800R307升级为V800R308时出现的问题：如果是升级后出现的问题，解决方法为：将软件升级到V800R308C00SPC503及以上版本。
如果是在应用过程中出现的问题，按照下面的步骤进行测试确认。
l 如果测量ONU设备的发送光功率值都小于-40dBm，且更换设备后故障现象仍然存在，那么可能是被误判为流氓ONU，或是光路问题。
确认局端OLT软件版本，如果为MA5600V800R006C02以下的版本，请先将版本升级到MA5600V800R006C02以上的版本,并打上SPH1016和SPH120补丁。
查询流氓ONU标志位，确认是否被判定为流氓ONU，如果是，首先确认是否为误判，判定方式如下：a、首先将流氓ONU的标志位去掉，测试正常情况下的发光状态，如果为支持突发光的光功率计，正常的测量值一直在变化。
一般为不支持突发光的光功率计，正常的测量值为L0，或是小于-40dBm。
否则可以判定为流氓ONU，请直接更换设备给华为维修。
流氓ONU查询方式：进入对应的PON扣板，查询流氓ONU状态，如果流氓ONT状态为“是”，则为流氓ONU，下面以MA5620为例（其他设备命令一样）：Huawei(config)#interface eponnni 0/0/1Huawei(config-if-eponnni-0/0/1)#display onu info-----------------------------------------------------------------光模块状态:自动信号状态:离线环回状态:没有环回加密状态:不加密加密类型:三重搅动流氓ONT状态:是-----------------------------------------------------------------1.3.3.2 设备硬件故障如果上面原因都排除了，可能为设备其他故障，建议更换设备给华为维修。
流氓光猫的处理⽅法（知识参考）
流氓光猫的处理⽅法
⼀、烽⽕5116
某PON⼝下⼤部分ONU不在线，只有⼀两台ONU在线，告警为“断纤告警”，断纤告警⼀般为光纤故障引起，单也有可能是有流氓光猫情况，检测⽅法：
1.使⽤光功率计在分光器侧收OLT发过来的光，如果收到光，则
判断OLT侧到分光器段没问题；
2.使⽤光功率计收从ONU侧过来的光，看是否有ONU有长发光的
情况，如果有长发光的ONU，则判断为流氓光猫；
3.流氓ONU不⼀定就长发光，如果没收到光，则在分光器上逐个
ONU进⾏排查，在⽹管上同步告警，检查业务是否恢复，从⽽排查出流氓光猫。
⼆、AN5516-01/06型OLT下挂ONU漏光检查
1、在故障板卡上“右键”→“配置”→“性能分类开关”⾥⾯使能“光模块参数检查”,见图1、图2。
Figure 1
Figure 2
2、在故障板卡上“右键”→“配置”→“长发光检测配置”⾥⾯打开“检测开关”,见图
3、图4。
流氓ONU处理⽅法汇编流氓ONU处理⽅法汇编⼀、华为⼚家：故障现象：某局点报障OLT 0/5/6 pon⼝下绝⼤多数ONT⽆法上线，现场更换分光器后，ont正常上线⼀会⼉，约10分钟时间后故障再次出现，之后PON ⼝下⼤量ONT全部处于离线状态。
处理过程：1. 查看PON⼝下ont状态，绝多数光猫均处于离线状态，个别ont在线。
0/5/6 0 1047-80E3-0C58 active offline initial initial no0/5/6 1 AC4E-91EC-3217 active offline initial initial no0/5/6 2 AC4E-91EB-A553 active offline initial initial no0/5/6 3 4CB1-6C9A-8D34 active online normal mismatch no0/5/6 8 1047-80E1-646E active online normal mismatch no0/5/6 16 FCC8-9714-52EE active offline initial initial no0/5/6 17 344B-5080-BAF6 active offline initial initial no0/5/6 18 AC4E-91E9-3D2D active offline initial initial no0/5/6 24 04C1-B967-F0D8 active offline initial initial no0/5/6 32 04C1-B967-A452 active offline initial initial no0/5/6 40 04C1-B967-CB80 active offline initial initial no0/5/6 41 AC9C-E4BD-46BD active offline initial initial no0/5/6 42 04C1-B967-E052 active offline initial initial no2. 根据客户反馈的故障现象，怀疑PON⼝下存在流氓ont。

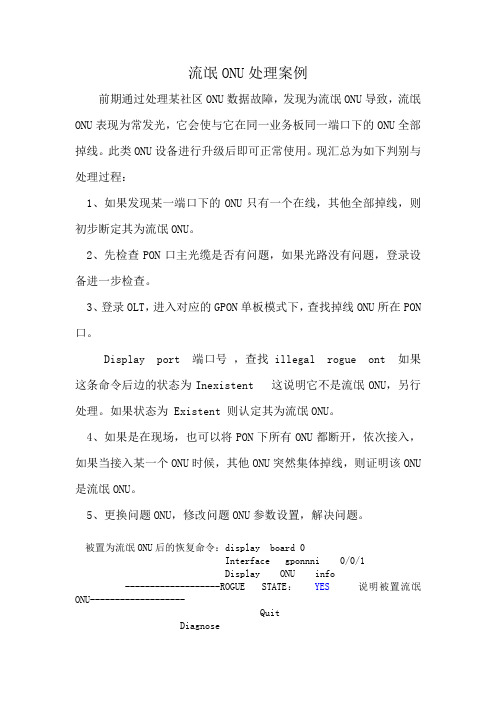

流氓ONU处理案例前期通过处理某社区ONU数据故障，发现为流氓ONU导致，流氓ONU表现为常发光，它会使与它在同一业务板同一端口下的ONU全部掉线。
此类ONU设备进行升级后即可正常使用。
现汇总为如下判别与处理过程：1、如果发现某一端口下的ONU只有一个在线，其他全部掉线，则初步断定其为流氓ONU。
2、先检查PON口主光缆是否有问题，如果光路没有问题，登录设备进一步检查。
3、登录OLT，进入对应的GPON单板模式下，查找掉线ONU所在PON 口。
Display port 端口号，查找illegal rogue ont 如果这条命令后边的状态为Inexistent 这说明它不是流氓ONU，另行处理。
如果状态为 Existent 则认定其为流氓ONU。
4、如果是在现场，也可以将PON下所有ONU都断开，依次接入，如果当接入某一个ONU时候，其他ONU突然集体掉线，则证明该ONU 是流氓ONU。
5、更换问题ONU，修改问题ONU参数设置，解决问题。
被置为流氓ONU后的恢复命令：display board 0Interface gponnni 0/0/1Display ONU info-------------------ROGUE STATE： YES 说明被置流氓ONU-------------------QuitDiagnoseReset rogue-ont 0/0/1恢复 diagnoseUndo anti-rogueont isolateConfigInterface gponnni 0/0/1Display onu info----------ROGUE STATE：NO说明流氓ONU标记为清除-------------。
流氓ONI故障解决方案一、范围本文从流氓ONU'可题的背景分析出发，阐述了解决方案的驱动力、应用场景，提出了通讯关于流氓ONU问题的解决方案，供研发和市场人员参考。
二、术语、定义和缩略语略。
三、背景EPON/GPON都属于TDM PON又称功率分割型PON它们在物理拓朴上是一对多结构，逻辑上则为一对一结构。
其下行数据传送为广播方法，所有光网络单元（ONU都能在其物理PON口上接收到所有的下行数据帧，而上行则为时分多址（TDMA方式，每个ONU只在光线路终端（OLT）为其分配的上行授权时隙内发送上行数据。
随着PON网络的规模性建设和应用，用户规模的逐渐增加，运营商关注的重点已逐步从网络建设转向网络的运维和管理。
怎样建好和用好PON网络将是运营商今后工作的重点。
而流氓ONU问题将是潜在的危害网络稳定运行的主要问题之一。
C NU因某种原因不停地发送上行光信号，或者偏离授权时隙发送上行光信号，会使其他ONI发送的正常数据在OLT处无法被恢复出来，也就无法成功注册到OLT上，轻则影响个别ONU正常使用，重则导致PON口下业务全部中断。
从网络服务保障角度出发，必须有流氓ONU故障的解决方案。
流氓ONU故障定位难度较大，一般的方法是在现场将ONU依此关闭，根据业务的恢复情况，来判定哪个是流氓ONU但是这种方法可操作性不强，费时费力。
从服务实时保障、故障及时处理、降低运营商OPEX角度出发，流氓ONC解决方案需实现流氓ONI故障预警、流氓ONC远程诊断、流氓ONC远程恢复等功能。
四、应用场景4.1 故障原因流氓ONU'可题的产生，有多种原因，包括：1）长发光问题：错误的将光电转换器接入分支光纤，光电转换器长发光。
ONI光模块关断信号异常,该关断时没关断，导致ONU长发光。
ONI软件死机，也会引起ONI常发光。
2）覆盖性干扰问题：个别ONU由于某种原因（如消光比不足）,在非授权时隙内发光，影响其他ONU的正常业务。
PON产品流氓ONU问题解决及其思考
周峰
【期刊名称】《计算机光盘软件与应用》
【年(卷),期】2011(000)012
【摘要】This paper describes the PON and its business approach, analyzed the causes of rogue 0NU and detection methods,and described the rogue ONU PON products solve the problem and will lead the system design thinking.%本文介绍了PON及其业务处理方式，分析了流氓ONU的产生原因与检测方式，并阐述了PON产品流氓ONU问题解决以及由此引发的对系统设计的思考。
【总页数】2页(P72-73)
【作者】周峰
【作者单位】昆山市第三人民医院,江苏昆山215300
【正文语种】中文
【中图分类】TP31
【相关文献】
1.流氓ONU产生原因及解决方案 [J], 闫飞;刘萱;毛宇;黄涌梅
2.华为OLT下"流氓ONU"的故障处理 [J], 吴帮杰
3.双PON口冗余设计实现网络可靠传输——ONU双PON口冗余设计技术实现与应用 [J], 李正
4.流氓ONU的研究和故障分析 [J], 余伟丰
5.FTTH组网中流氓ONU故障处理的研究 [J], 胡霞;胡冰云
因版权原因，仅展示原文概要，查看原文内容请购买。
流氓ONU处理方法汇编一、华为厂家：故障现象：某局点报障OLT 0/5/6 pon口下绝大多数ONT无法上线，现场更换分光器后，ont正常上线一会儿，约10分钟时间后故障再次出现，之后PON口下大量ONT全部处于离线状态。
处理过程：1. 查看PON口下ont状态，绝多数光猫均处于离线状态，个别ont在线。
0/5/6 0 1047-80E3-0C58 active offline initial initial no0/5/6 1 AC4E-91EC-3217 active offline initial initial no0/5/6 2 AC4E-91EB-A553 active offline initial initial no0/5/6 3 4CB1-6C9A-8D34 active online normal mismatch no0/5/6 8 1047-80E1-646E active online normal mismatch no0/5/6 16 FCC8-9714-52EE active offline initial initial no0/5/6 17 344B-5080-BAF6 active offline initial initial no0/5/6 18 AC4E-91E9-3D2D active offline initial initial no0/5/6 24 04C1-B967-F0D8 active offline initial initial no0/5/6 32 04C1-B967-A452 active offline initial initial no0/5/6 40 04C1-B967-CB80 active offline initial initial no0/5/6 41 AC9C-E4BD-46BD active offline initial initial no0/5/6 42 04C1-B967-E052 active offline initial initial no2. 根据客户反馈的故障现象，怀疑PON口下存在流氓ont。
查看pon口状态，系统检测显示pon口下存在非法入侵的流氓ont，且查看到ont最后一次下线原因为LOSi。
如下:XJ-ALT--MA5680T-2(config-if-epon-0/5)#display port state 6----------------------------------------------------------------------------F/S/P 0/5/6Optical Module status OnlinePort state OnlinexPON MAC chipset state NormalLow time lapse -Last down cause -Last up time 2014-04-17 18:01:32+08:00TX power(dBm) 4.81Illegal rogue ONT Existent//显示存在流氓ontMax rate(Kbps) 1300000Max Distance(Km) 20Wave length(nm) 1490Fiber type Single ModeSignal detect NormalTX fault NormalIdentifier SFP选取某个ONT，查看它最后一次离线原因为LOSi。
XJ-ALT-FY-ZXJ-MA5680T-2(config)# display ont info 0 5 6 8-----------------------------------------------------------------------------F/S/P : 0/5/6ONT-ID : 8Control flag : activeRun state : onlineConfig state : normalMatch state : mismatch……Last down cause : LOSiLast up time : 2014-04-17 18:52:29+08:00Last down time : 2014-04-17 18:51:31+08:00Last dying gasp time : 2014-04-15 01:48:00+08:00ONT online duration : 0 day(s), 0 hour(s), 2 minute(s), 38 second(s)3. 进入单板模式，进入pon板，将该PON口0/5/6下所有ont全部deactivate，然后逐个逐个执行ont active操作，故障依旧，所有ont均无法激活。
4. 全局模式下执行命令anti-rogueont autodetect on 打开系统自动隔离检测到的流氓ONT功能开关。
几分钟后，设备显示alarm相关告警信息如下：ALARM 919736 故障告警警告 0x2e314022 硬件设备类 2014-04-1718:42:47+08:00告警名称：ONT是流氓ONT业务影响：影响业务参数信息：机框号: 0, 槽位号: 5, 端口号: 6, ONT ID: 3告警描述：ONT光模块常发光，ONT是流氓ONT告警原因：ONT光模块常发光修复建议：(1)隔离ONT(2)替换ONT5. 派人前往现场手工清除更换该流氓ont后，PON口下其他ont均陆续正常上线，用户业务恢复正常。
此时设备alarm告警如下：ALARM 919766 恢复告警清除 0x2e324021 硬件设备类 2014-04-1718:57:31+08:00告警名称：端口下的非法入侵流氓ONT已经被清除业务影响：不影响业务参数信息：机框号: 0, 槽位号: 5, 端口号: 6告警描述：端口下的非法入侵流氓ONT已经被清除告警原因：端口下非法入侵的流氓ONT已被替换修复建议：无需处理6. 执行命令anti-rogueont autodetect off 关闭设备自动隔离检测到的ont 功能开关。
问题解决。
对于流氓ONU的判定，还可以通过U2000网管进行判断登录U2000网管客户端，进入设备面板查看PON口状态，可以看到PON下时候存在流氓ONU的显示：解决方法：现场手工清除更换掉该ont后，pon口所有ont全部正常上线，问题解决总结和建议：关于流氓ont问题，总结如下：1. 流氓ont定义：由于PON上行时分复用，每个ONT根据OLT分配的时间戳向上行方向发送数据包。
当某个ONT在没有分配时间戳的时候发光的话，就会与其他ONT的发光信号发生冲突。
我们把这种不按照分配的时间戳向上发送光信号的ONT 叫流氓ONT。
2. 流氓ONT主要分为以下两种：1）.长发光流氓ont：ont一直在发光（任何时刻都在发光）。
2）.乱发光流氓ont：在非OLT分配的时间戳内发光，可能是提前发光，或者是延迟关断等。
3. 流氓ONT常见故障现象：1）.如果该ONT已上线，会导致同一PON口下其他某个ONT或者所有ONT下线(离线)或者大部分ONT频繁上下线。
2）.如果该ONT未配置，会导致OLT设备下其他未配置的ONT无法正常自动发现。
4. 流氓ont问题常见解决办法：当怀疑PON口下存在流氓ont时，一般在PON口下将所有ont全部deactivat 然后逐个逐个active的方法往往并不能解决问题，现网常见的解决问题办法如下：1）对于长发光流氓ont，处理起来比较简单，如上案例。
一般采取在OLT设备上自动隔离检测流氓ont的方法。
命令为：anti-rogueont autodetect on （OLT配置该命令后，系统检测到流氓ONT时，上报告警信息并将该流氓ONT设置为隔离状态。
处于隔离状态的流氓ONT只能接收信息，不能发送数据。
（命令使用限制条件：1、系统只能检测长发光的流氓ONT。
2）对应PON口下的ONT必须全部要支持华为扩展PLOAM消息（GPON）；或扩展OAM消息（EPON））。
另外注意：1. GPBC单板仅支持长发光流氓ONT检测，不支持排查和隔离。
2. EPBA单板不支持长发光ont检测。
2）.对于乱发光流氓ont，需要通过现场手工逐个排查的方法来解决。
a. 现场在分光器处将分支光纤全部拔掉，然后一根光纤一根光纤的插。
插入第一根分支光纤，ont正常上线后，再插入第二根分支光纤。
依次进行，当插入某根分支光纤后，PON口下其他ont出现离线故障，证明该分支光纤有问题或者下挂ont是流氓ont。
b. 现场在分光器侧使用光功率计来测量ont的发送光功率，以此来判断流氓ont的存在。
光功率计波长选择1310nm，逐个测量ont上行发送给OLT设备的光功率值。
在1分钟之内观察光功率计读数情况变化。
如果光功率计一直没有读数，说明不存在流氓ont；如果光功率计一直有读数，证明存在长发光的流氓ont；如果光功率计时而有读数，时而没有读数，则该测量处存在乱发光的流氓ONT。
二、中兴厂家：流氓ONU定义：正常情况下ONU发光时隙是由OLT控制的，但是当ONU发光时隙不再受OLT控制并且其光模块处于长发光或乱发光状态。
这样的ONU就叫流氓ONU。
2、在C300上打开流氓ONU检测开关(config-pon)#rogue-onu-detect 5 enable locate enable auto-shutdown enable //此处的数字5代表槽位号，locate enable表示打开流氓ONU定位开关，auto-shutdown enable表示自动关闭流氓ONU3、在C300上查看流氓ONU告警（由于C300对ONU的检测是采用逐个ONU顺序检查的方法，需要等一段时间后再查看告警）ZXAN#show logging alarm | include RogueONUAn alarm 35279 level 0 occurred at 18:47:49 08/10/2012 UTC sent by MCP GPON alarm Rogue ONU detected: shelf 1 slot 5 olt 1 onu 1 level 0 on当C300检查到该流氓ONU后，会自动关闭该ONU，长发光ONU被关闭之后，其他正常ONU会自动上线，后续需要将检测到的流氓ONU进行更换，排除隐患。
4、在OLT上启用检测流氓onu 的功能（该功能需要onu支持）rogue-onu-detect 2 enable locate enable auto-shutdown disable第一个参数2是槽位号，locate 是长发光onu位置使能，也就是长发光告警的位置（定位为哪个onu长发光），auto-shutdown是自动关闭长发光的onu，enable是关闭，disable是不关闭。
