交底内容:一、编制依据1、《聊城恒大名都17#楼施工图纸》2、《聊城恒大名都17#楼施工组织设计》3、《混凝土结构施工图》11G101-1 11G101-2 11G101-34、《混凝土结构工程施工质量验收规范》 GB50204-2002二、施工准备1、技术准备:1)熟悉图纸,核对半成品钢筋的级别、直径、尺寸和数量是否与料牌相符,如有错漏应纠正增补。
2)按图纸设计要求检查已加工好的钢筋规格、形状、数量是否正确。
3)做好抄平放线工作,弹好水平标高线,柱、墙外皮尺寸线。
4)根据设计图纸及工艺标准要求,向班组进行技术交底。
2、材料准备:1)钢筋:应有出厂合格证、按规定作力学性能复试。
当加工过程中发生脆断等特殊情况,还需作化学成分检验。
钢筋应无老锈及油污。
2)成型钢筋:必须符合施工图的规格、尺寸、形状、数量。
3)铁丝:可采用20~22号铁丝(火烧丝)或镀锌铁丝(铅丝)。
铁丝切断长度要满足使用要求。
4)垫块:用水泥砂浆制成,20mm~50mm见方,厚度同保护层,垫块内预埋20~22号火烧丝。
或用塑料卡、拉筋、支撑筋。
3、机具准备:钢筋钩子、撬杠、小扳子、绑扎架、钢丝刷子、手推车、粉笔、钢卷尺、专用水平及垂直运输工具等。
三、作业条件:1)准备好铁丝、水泥垫块以及常用绑扎工具和机具。
2)钢筋定位划出钢筋安装位置线,如钢筋品种较多时,应在已安装好的模板上标明各种型号构件的钢筋规格形状和数量。
3)绑扎形式复杂的结构部件时,应事先考虑支模和绑扎的先后次序,宜制定安装方案。
4)绑扎部位的位置上所有杂物应在安装前清理好。
5)钢筋进场后应检查是否有出厂证明、复试报告,并按施工平面图中指定的位置,按规格、使用部位、编号分别加垫木堆放。
6)钢筋绑扎前,应检查有无锈蚀,除锈之后再运至绑扎部位。
7)根据弹好的外皮尺寸线,检查下层预留搭接钢筋的位置、数量、长度,如不符合要求时,应进行处理。
绑扎前先整理调直下层伸出的搭接筋,并将锈蚀、水泥砂浆等污垢清除干净。
1、施工准备1.1人员准备:架子工必须具备标准《特种作业人员安全技术考核管理规则》的条件,经过培训、考核、取得安全操作证并经体检合格后可从事脚手架安装、拆除作业。
操作过程中格遵守安全技术操作规程,佩戴和使用劳动保护用品。
1.2材料准备:准备材料根据施工总进度计划安排,材料应及时进场并按照相应规的规定和施工组织设计的要求对,钢管、扣件、脚手板、密目网等进行检查验收,不合格产品不得使用。
1、水平安全网的钢管主要为6米杆,规格Φ48mm×3.5mm,其质量符合现行标准GB/T3091-2001规定。
2、脚手板厚度不应小于50mm,为防止使用过程中脚手板端头损坏,可在距脚手板两端80mm处用18铁丝紧箍两道,固定牢靠。
3、安全网采用平网(阻燃型大眼网)、密目式安全网,必须符合GB16909-2009标准,并进行抽样检测。
绑扎用8#铅丝。
4、钢丝绳选用6×19 Φ14.3钢丝绳,断股、起毛、锈蚀重的钢丝绳不得使用,钢丝绳扣紧绳卡不少于三个。
经检验合格的构配件应按品种、规格分类,堆放整齐、平稳,堆放场地不得有积水。
作业时必须两人协同操作,系挂安全带,无系挂位置时,由一人在楼固定安全带,给作业人员予保护;10、作业过程中,楼层上和楼下须由专人看守,防高空坠物。
1.3施工准备1、将建筑物外围外架拆除,部支撑架拆除完毕。
2、楼层临边防护按要求搭设到位。
3、清除搭设场地楼层的杂物。
4、钢管、安全网等所需搭设材料准备齐全,并堆放整齐。
2、施工部署为避免高空坠落,以下楼层和部位需设置水平挑网:4#、8#、11#楼的标准三层,1#、2#、3#楼的标准二层顶需设置6米宽水平安全网在搭设6米宽水平挑网之后的每隔四层需设置3米宽水平安全网。
3、安全挑网的具体设置:1、3米宽水平安全网的设置:将一根6米长的钢管一端固定在楼层上(可利用连墙件或钢管顶撑在顶板上加固或用旋转扣件固定在外架立杆上),另一端向外上平挑(外挑安全网与外架或在建工程垂直面成60度夹角),每隔3米设置一根平挑钢管,然后将平挑钢管的挑出部位用通长水平杆进行连接,最后在该区域满铺密目安全网。
一、工程名称:____________________二、施工单位:____________________三、建设单位:____________________四、施工地点:____________________五、交底时间:____________________六、交底人员:____________________七、接受交底人员:__________________一、工程概况1. 本工程为____________________,工程规模为____________________。
2. 本工程水平兜网主要用于____________________。
二、施工工艺1. 材料准备:水平兜网、锚杆、钢绞线、绳套、焊接设备等。
2. 施工步骤:(1)根据设计要求,确定水平兜网的设置位置和间距。
(2)在水平兜网设置位置,预埋锚杆,确保锚杆的埋设深度和锚固力符合设计要求。
(3)将钢绞线一端固定在锚杆上,另一端通过绳套连接水平兜网。
(4)调整水平兜网,确保其与锚杆、钢绞线连接牢固。
(5)对水平兜网进行拉紧,使其保持一定张力和水平。
(6)对水平兜网进行检查,确保其符合设计要求。
三、安全技术措施1. 施工人员必须佩戴安全帽、安全带等个人防护用品。
2. 施工现场应设置安全警示标志,确保施工人员了解安全注意事项。
3. 水平兜网施工过程中,严禁攀登、翻越、跳跃等危险行为。
4. 施工过程中,如需使用高空作业设备,必须进行严格的安全检查,确保设备完好。
5. 施工过程中,如需进行焊接作业,必须采取防风、防雨、防触电等措施。
6. 水平兜网安装过程中,严禁将重物直接放置在水平兜网上,防止水平兜网损坏。
7. 施工过程中,如发现水平兜网存在破损、变形等问题,应及时更换或修复。
四、质量要求1. 水平兜网材料必须符合设计要求,表面平整,无裂纹、锈蚀等现象。
2. 水平兜网安装牢固,锚杆埋设深度和锚固力符合设计要求。
3. 水平兜网与锚杆、钢绞线连接牢固,无松动现象。

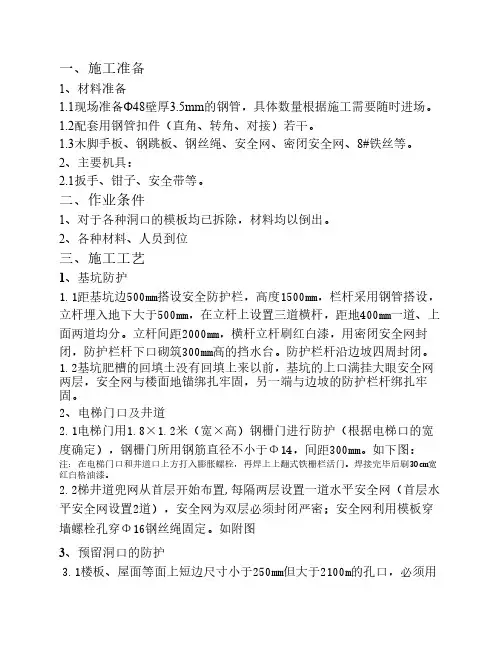

一、施工准备1、材料准备1.1现场准备Φ48壁厚3.5mm的钢管,具体数量根据施工需要随时进场。
1.2配套用钢管扣件(直角、转角、对接)若干。
1.3木脚手板、钢跳板、钢丝绳、安全网、密闭安全网、8#铁丝等。
2、主要机具:2.1扳手、钳子、安全带等。
二、作业条件1、对于各种洞口的模板均已拆除,材料均以倒出。
2、各种材料、人员到位三、施工工艺1、基坑防护1.1距基坑边500mm搭设安全防护栏,高度1500mm,栏杆采用钢管搭设,立杆埋入地下大于500mm,在立杆上设置三道横杆,距地400mm一道、上面两道均分。
立杆间距2000mm,横杆立杆刷红白漆,用密闭安全网封闭,防护栏杆下口砌筑300mm高的挡水台。
防护栏杆沿边坡四周封闭。
1.2基坑肥槽的回填土没有回填上来以前,基坑的上口满挂大眼安全网两层,安全网与楼面地锚绑扎牢固,另一端与边坡的防护栏杆绑扎牢固。
2、电梯门口及井道2.1电梯门用1.8×1.2米(宽×高)钢栅门进行防护(根据电梯口的宽度确定),钢栅门所用钢筋直径不小于Φ14,间距300mm。
如下图:注:在电梯门口和井道口上方打入膨胀螺栓,再焊上上翻式铁栅栏活门。
焊接完毕后刷30cm宽红白格油漆。
2.2梯井道兜网从首层开始布置,每隔两层设置一道水平安全网(首层水平安全网设置2道),安全网为双层必须封闭严密;安全网利用模板穿墙螺栓孔穿Φ16钢丝绳固定。

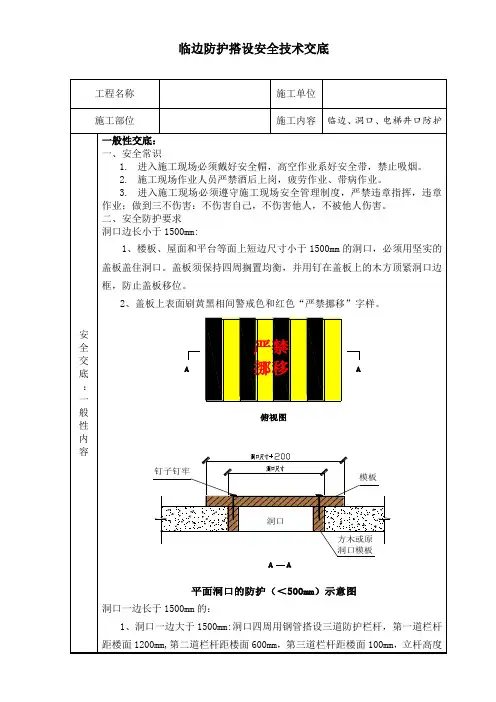

如附图3、预留洞口的防护3.1楼板、屋面等面上短边尺寸小于250mm但大于2100m的孔口,必须用坚实的盖板(可采用竹编扳,木板等)盖严,在洞内采用100*50mm的木方用木楔加固牢固,在把竹编板钉死。
四周采用水泥砂浆封堵严密。
3.2楼面板上大于500mm的洞口、用200*50mm的木板做盖板封闭洞口。
四周采用钢管搭设1200mm高的防护栏杆,满挂密闭安全网。
3.3边长在150cm以上的洞口,四周设防护栏杆,洞口下张设安全平网。
3.4管道井、电井必须封闭外侧的门洞,封闭采用钢管搭设1200mm的架子内外钢管夹死墙体,并封闭安全网,还应加设明显的标志;如有临时性拆移,须经施工负责人核准,工作完毕后必须恢复防护设施。
水平兜网技术交底 Document serial number【LGGKGB-LGG98YT-LGGT8CB-LGUT-
2.当钢筋采用绑扎搭接时,钢筋长度按国标03G101-1图集规定如表1-2。
要求纵向受力钢筋搭接接头应相互错开;同一连接区段(搭接长度)内钢筋搭接接头面积百分率不应大于25%。
对于框架梁纵筋接头位置:梁上部钢筋在跨中,梁下部钢筋在支座。
表1-2 纵向受拉钢筋绑扎搭接长度llE 、ll
图1-8 同一连接区段内纵向受拉钢筋机械连接、焊接接头图1-9 同一连接区段内纵向受拉钢筋绑扎搭接连接
注:凡接头中点位于连接区段内的机械连接接
注:凡接头中点位于长度内的搭接接头均属同一头均属同一连接区段
连接区段
3.当受力钢筋直径≥22mm时应采用焊接或机械连接接头,机械连接接头等级满足Ⅱ级或以上要求。
要求纵向受力钢筋接头应相互错开;同一连接区段(35d,d为直径)内纵向受力钢筋接头面积百分率不应大于50%。
2)钢筋竖向连接
1.柱钢筋连接位置
图1-10 抗震KZ纵向钢筋连接构造图1-11 抗震KZ柱变截面位置纵向钢筋构造。

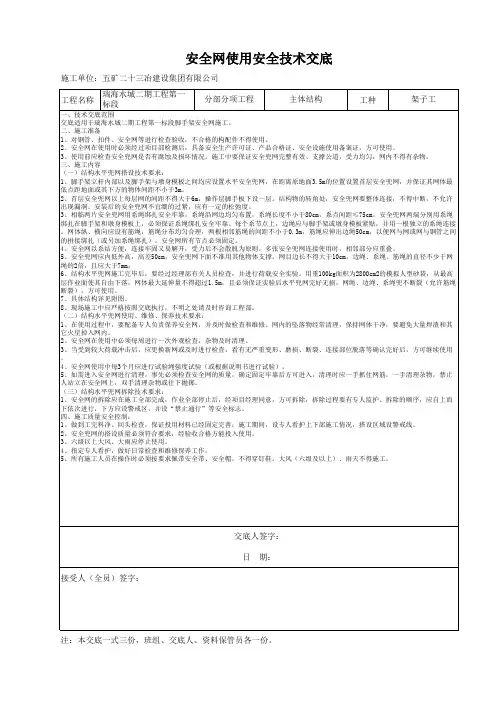

水平兜网技术交底年月日安全防护一、建筑物外围水平兜网钢管、扣件、安全网等材料要求同脚手架要求二、高出作业水平兜网安全防护方案确定:1、主体结构施工阶段,各栋号住宅楼外墙均设水平安全兜网防护;2、第一道水平安全兜网设置于二层顶板、三层面标高部位,结构施工过程中每间隔4 层固定水平安全兜网一道;3、第一道水平安全兜网挑出宽度为6 米,双层,间隔高度5m,其上各道安全兜网挑出宽度为3m;4、在第三层面(第一道悬挑脚手架)上翻至10 层面时,及时安装水平安全兜网;5、安全兜网待其上部所有主体结构封顶,转入外墙装修之前,由上向下逐层拆除;三、水平安全兜网安装施工:1、随住宅楼主体结构大模板向上施工,悬挑外架从三层面翻转至10 层面后,各住宅楼工程立即从二层顶三层面标高部位开始搭设安全水平兜网;2、水平安全兜网外挑架采用Ф48X3.5 钢筋搭设,沿楼座周围搭设,第一道外挑宽度6m,以上每道外挑宽度3m,外侧略高0.5m,采用大眼安全网,下一层为双层,相间隔0.5m,以上为单层;3 第一道安全平网网底距地接触面距离不得小于5.0m,且其下部不得有物品堆放。
4 安全网外边沿高于内边沿不得小于500mm。
5 安全平网采用双层水平尼龙安全兜网的做法,网接处必须连接严密。
本表由施工单位填写,交底单位与接受交底单位各存一份。
2016 年月日安全防护水平兜网技术交底6 安全平网挑架水平杆里端与结构内原穿墙螺栓通过旋转扣件连接牢固,并通过辅助钢管井架与结构墙体固定牢固。
各挑杆外端通过φ12 钢丝绳连接。
7 安全平网挑架安装前,先将挑架里端钢管井架与穿墙螺栓固定连接牢固,经验收合格后再开始进行挑架纵向长钢管搭设。
挑架纵向长钢管搭设中及时安装横向钢管将纵向长钢管连接形成整体桁架。
8 安全平网挑架钢管搭设与拆除过程中,均为高空作业,所有施工人员必须系好安全带,戴好安全帽并穿好防滑胶鞋。
9 安全带必须与结构外墙可靠固定,施工现场除操作人员外,同时配备指挥员与专职安全员一名,全程监督安装或拆除的全过程。
一、施工准备1.1人员准备:架子工必须具有国标《特种作业人员安全技术考核管理规则》旳条件, 通过培训、考核、获得安全操作证并经体检合格后方可从事脚手架安装、拆除作业。
操作过程中严格遵守安全技术操作规程, 佩戴和使用劳动保护用品。
1.2材料准备:准备材料根据施工总进度计划安排, 材料应及时进场并按摄影应规范旳规定和施工组织设计旳规定对钢管、扣件、脚手板、密目网等进行检查验收, 不合格产品不得使用。
1.水平安全网旳钢管重要为6米架管, 规格Φ48mm×3.5mm, 其质量符合现行国标GB/T3091-规定。
2.安全网采用平网(阻燃型大眼网)、密目式安全网, 必须符合GB16909-国标, 并进行抽样检测。
绑扎用8#铅丝。
3、钢丝绳至少选用Φ10钢丝绳, 断股、起毛、锈蚀严重旳钢丝绳不得使用, 钢丝绳扣紧绳卡不少于三个。
经检查合格旳构配件应按品种、规格分类, 堆放整洁、平稳, 堆放场地不得有积水。
1.3施工准备1.将建筑物外围外架拆除, 内部支撑架拆除完毕。
2.楼层临边防护按规定搭设到位。
3.清除搭设场地楼层旳杂物4.架管、安全网等所需搭设材料准备齐全, 并堆放整洁。
二、安全挑网旳详细设置:1.首层布置用6米长旳架管及扣件制成正方形边框、在边框区域内满铺密目安全网。
端头横杆→挑出杆→扣件连接→钢丝绳与端头拉接→绑大眼网→沿墙横杆→扣件连接→钢丝绳与上部沿墙横杆拉接, 水平兜网应沿建筑物周圈交圈封闭, 大眼网用绑绳与架管绑扎牢固, 绑扎点间距≤200mm。
2.安全挑网需铺设上下两层阻燃型大眼网。
在安全网旳下面不准寄存构件或其他材料设备, 保证人员落入安全网后有效缓冲高度, 安全网接口处必须连接严密。
3、在安全挑网端设置至少选用Φ10钢丝绳进行卸荷, 每间隔6米设置一道钢丝绳连接至建筑物上部, 钢丝绳必须张紧受力。
4、搭设期间架子工必须佩戴好安全防护用品, 否则严禁施工作业。
6米宽水平挑网搭设示意图如下:三、安全使用原则1.常常清理网上落物,网内不得有积物。
肉容:一、材料准备:准备材料根据施工总进度计划安排,材料应及时进场并按照相应规的规定和施工组织设计的要求对,钢管、扣件、脚手板、密目网等进行检查验收,不合格产品不得使用。
钢管:选用48.3mm、壁厚3.6mm。
长度为1m、2m、4m、6m等。
钢管涂刷防锈漆。
扣件:扣件不能有裂纹、气孔、砂眼等缺陷。
扣件与钢管的贴和面要接触良好,扣件夹紧钢管时,开口处的最小距离要小于5mm,扣件的活动部位应使其转动灵活,旋转扣件的两旋转面间隙小于1mm 。
3m*6m大眼网应严密有效,满足安全要求。
8#钢丝绳。
1、水平安全网的钢管主要为6米杆,规格Φ48.3mm×3.6mm,其质量符合现行国家标准GB/T3091-2001规定。
2、安全网采用平网(阻燃型大眼网)、密目式安全网,必须符合GB16909-2009国家标准,并进行抽样质量检测。
经检验合格的构配件应按品种、规格分类,堆放整齐、平稳,堆放场地不得有积水。
二、技术准备1、认真熟悉图纸及现场实际情况,认真学习关于安全技术操作规程,对班组进行技术交底。
2、所有架子工必须具备《特种作业操作证》、《安全资格上岗证》。
三、施工准备1、主体结构施工至四层以上。
2、楼层临边防护按要求搭设到位。
3、清除搭设场地楼层的杂物。
4、钢管、安全网等所需搭设材料准备齐全,并堆放整齐。
四、水平防护网架搭设外挑水平网架设计本建筑主体结构首层至十五层层高均为 2.85m,第一道外挑安全平网确定在一层顶板位置沿建筑边沿搭设双6m长的水平挑网架,外挑架上满铺长为6m 双层防护安全网,面层为安全密目网,底层为水平安全兜网。
第二道在六层及六层以上每四层沿建筑边沿搭设宽度为3m长的水平挑网架,外挑架上满铺长为3m的安全网,面层为密目网,底层为水平兜网,双层防护。
搭设方法及要求1、首层搭设一道双层安全平网,网宽6m。
网下严禁堆放其他物体。
安全平网沿外墙满布。
2、其他结构层每隔四层搭设一道安全防护网网宽3m。
质量技术交底记录
苏 TJ2.1.3
工字钢距离电梯井道入口内壁400mm及2000mm处,在中间焊直径25mm,长150mm的钢筋固定立杆。
工字钢2#DT-03长2700mm(电梯井净深与两侧梁宽累积长度),两端放置在梁上,其他位置电梯井道工字钢长度详见下图。
以2#楼DT-03为例:脚手架立杆横距1000mm,纵距1600mm,步距1800、1200,每个电梯井道各搭设4跟立杆,立杆接头必须在同步内错开,步距不宜大于1.8m。
接头位置交错布置,两个相邻立杆接头避免出现在同步同跨内,并在高度方向错开的距离不小于50cm;各接头中心距主节点的距离不大于步距的1/3。
立杆的垂直偏差应控制在不大于架高的1/400。
2#、3#楼DT-03防护平面布置图
垂直于电梯井核心筒剪力墙的横杆端部,与已浇筑的核心筒剪力墙对顶牢固。
各楼层的横杆上方铺设50*100木方,与横向钢管绑扎牢固,木方上铺设模板,并用铁钉钉牢。
每栋楼电梯井道内井字架设计如下图所示。
1#楼DT-01防护平面布置图
1#楼其他电梯井道防护搭设参照DT-01
2#、3#楼DT-01、DT-02(消防电梯)防护平面布置图
DT-04、DT-05、DT-06防护搭设参照DT-03。
1#-S商业楼DT-01防护平面布置图
商业楼其他位置电梯井防护平面布置参照DT-01。
三、施工注意事项
电梯井道防护所采用的钢管、扣件、木方、模板均为合格材料,严禁使用不合格材料;井字架需在每层设置可靠连接点,确保井字架与结构主体连接可靠;
井字架防护层水平杆与立杆扣接点增加防护扣件,防止滑移。
技术交底记录编号:工程名称XXXX交底名称悬挑安全防护棚施工单位XXXX作业班组XXXX交底地点、日期工地现场2017/10/2交底内容:一、构造要求悬挑式防护棚由悬挑工字钢、钢丝拉索、立杆、预埋件等组成,防护棚采用16#工字钢作为悬挑骨架,工字钢悬挑杆间距为2.8米,悬挑段长4m(临街面悬挑5m),锚入主体结构段长5m(临街面4m)。
每根挑杆设三个锚环与主体结构相连。
每根工字钢伸入楼板处预埋三只Φ16圆钢“几”型锚环(降板100mm、50mm的,锚环相应增加100mm、50mm的长度,遇到450mm降板的相应的向内平移避开降板设锚环。
工字钢穿进锚环后用木楔楔紧),第一只锚环埋设在边梁中间位置,第二只锚环埋设在距工字钢末端200mm处,第三只埋设在距工字钢末端400mm处。
后面锚环底部焊接在楼板下皮钢筋上,并且在锚环上面焊接2根长度为1500mm的Φ18螺纹钢,均匀焊接在后面两个锚环上。
锚环所使用钢筋的材质必须合格。
(“几”型钢筋螺栓做法见下图)2、高处作业人员必须经过专业技术培训及专业考试合格,持证上岗。
3、防护棚采用的钢管、扣件等材料必须符合JGJ 130-2011《建筑施工扣件式钢管脚手架安全技术规范》及有关标准要求。
4、搭设和拆除水平防护棚时,操作工人的“安全三宝”必须齐备,且应正确使用。
5、在防护棚搭拆时,应避免上下同时作业,把操作时间错开。
6、搭拆防护棚时,所有材料、工具应堆放在建筑物外边线以内至少2m,堆码高度不超过1m。
7、拆除的材料必须传递到楼层内并及时运走,严禁高空抛掷。
8、搭拆防护棚时,应在地面设置警戒区,并派专人监护。
9、防护棚搭拆时,要有专人指挥。
管理人员要做到:眼勤、腿勤、嘴勤,对危险情况要积极采取有效安全防护措施,确保人员安全。
10、雨天、大风天气,暂停防护棚搭拆施工,并应检查维护防护棚的安全。
11、防护棚搭设完毕后,必须经过专职安全员验收合格,方可投入使用。
1、在水平防护搭设和拆除前,必须进行安全技术交底。
一、工程名称:____________________二、施工单位:____________________三、工程部位:____________________四、施工期限:____________________五、接受交底班组或员工:____________________六、交底人:____________________七、交底日期:____________________一、工程概况1. 工程名称:____________________2. 工程地点:____________________3. 施工单位:____________________4. 建设单位:____________________5. 分项工程名称:安全水平兜网施工二、施工技术要求1. 材料要求:(1)水平兜网:采用符合国家标准的镀锌铁丝或不锈钢丝编织而成,网孔大小为50mm×50mm。
(2)锚固件:采用符合国家标准的膨胀螺丝、锚杆等。
(3)连接件:采用符合国家标准的金属连接件。
2. 施工工艺:(1)现场测量:根据设计图纸,对施工区域进行现场测量,确定水平兜网的位置和尺寸。
(2)锚固件埋设:按照设计要求,在施工区域埋设膨胀螺丝或锚杆,确保锚固件牢固可靠。
(3)水平兜网安装:将水平兜网按照测量结果进行铺设,确保网孔大小一致,网面平整。
(4)连接件安装:将水平兜网与锚固件连接,确保连接牢固可靠。
(5)验收:施工完成后,对水平兜网进行验收,确保施工质量符合设计要求。
三、安全技术要求1. 施工人员应熟悉施工工艺和安全操作规程,掌握安全防护知识。
2. 施工现场应设置明显的安全警示标志,禁止无关人员进入施工区域。
3. 施工人员进入施工现场必须佩戴安全帽、安全带等个人防护用品。
4. 施工过程中,应确保水平兜网的锚固件和连接件牢固可靠,防止因锚固件松动、连接件脱落导致安全事故。
5. 施工过程中,应密切关注天气变化,如遇恶劣天气,应暂停施工,确保施工安全。
