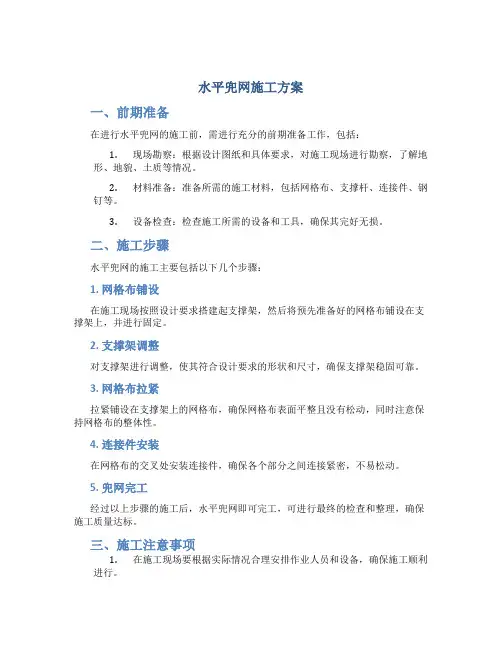

水平兜网施工方案
水平兜网施工方案一、前期准备在进行水平兜网的施工前，需进行充分的前期准备工作，包括：1.现场勘察：根据设计图纸和具体要求，对施工现场进行勘察，了解地形、地貌、土质等情况。
2.材料准备：准备所需的施工材料，包括网格布、支撑杆、连接件、钢钉等。
3.设备检查：检查施工所需的设备和工具，确保其完好无损。
二、施工步骤水平兜网的施工主要包括以下几个步骤：1. 网格布铺设在施工现场按照设计要求搭建起支撑架，然后将预先准备好的网格布铺设在支撑架上，并进行固定。
2. 支撑架调整对支撑架进行调整，使其符合设计要求的形状和尺寸，确保支撑架稳固可靠。
3. 网格布拉紧拉紧铺设在支撑架上的网格布，确保网格布表面平整且没有松动，同时注意保持网格布的整体性。
4. 连接件安装在网格布的交叉处安装连接件，确保各个部分之间连接紧密，不易松动。
5. 兜网完工经过以上步骤的施工后，水平兜网即可完工，可进行最终的检查和整理，确保施工质量达标。
三、施工注意事项1.在施工现场要根据实际情况合理安排作业人员和设备，确保施工顺利进行。
2.操作人员在施工时需穿戴好防护装备，如安全帽、手套等，确保施工过程中安全。
3.施工过程中需要严格按照设计要求和施工规范进行操作，确保施工质量达标。
四、施工结束经过施工步骤的层层推进，水平兜网施工顺利完成。
在施工结束后，还需进行最终的检查和验收，确保施工质量符合相关标准。
同时，还需对施工现场进行清理整理，确保环境整洁。
如有需要，可进行相关记录和汇总，以便后续项目管理和维护。
以上即是水平兜网的施工方案，经过精心组织和合理安排，相信能够顺利完成预定的施工任务，达到良好的效果。
技术交底水平兜网安全技术交底
7.雨天进行高空作业时，必须采取可靠的防滑措施，遇有六级以上强风等恶劣气候，不得进行露天攀登与悬空作业。
技术负责人：交底人：接交人：
表C2-2
技术、安全交底记录
施工单位：鸿丰建设集团有限公司2010年6月4日编号：
工程名称
奥北公元A区4#楼
交底部位
脚手架ቤተ መጻሕፍቲ ባይዱ
共3页
第3页
挑网的拆除
1.挑网拆除前应由区项目部负责人召集有关人员对工程进行全面检查与签证，确认建筑物已施工完毕，确已不需要挑网时，方可拆除。
6、指定专人看护，做好日常检查和维修保养工作。
技术负责人：交底人：接交人：
表C2-2
技术、安全交底记录
施工单位：鸿丰建设集团有限公司2010年6月4日编号：
工程名称
奥北公元A区4#楼
交底部位
脚手架
共3页
第2页
安全挑网的具体设置：
1.首先预制成6mX6m网片，中间加设一道挑杆间距为3m，网片进行吊装搭设时水平兜网应沿建筑物周圈交圈封闭，建筑物大角处用平网与两侧挑杆固定。悬挑水平防护网片吊装搭设时，必须严格按高空作业要求操作，钢丝绳必须固定牢靠，一头不少于三个钢丝绳卡。
技术质量要求
1.质量要求
2.扣件的使用不得缺少，脚手架扣件螺栓应拧紧，以免影响结构安全。
3. 密目安全网悬挂整齐、美观、牢固。
4.钢管涂刷的油漆颜色均匀、美观。
2.技术要求
1.钢管上严禁打孔、开槽，严禁Φ48与Φ51钢管混用。
2.主节点处必须设置一根横向水平杆，用直角扣件扣接，严禁擅自拆除。
3.安全要求
2.拆除挑网，应设置警戒区，并有专人负责警戒。
3.拆除挑网前,应将架上的材料、杂物等清除干净，按自上而下，先装者后拆，后装者先拆的顺序进行。
技术负责人：交底人：接交人：
表C2-2
技术、安全交底记录
施工单位：鸿丰建设集团有限公司2010年6月4日编号：
工程名称
奥北公元A区4#楼
交底部位
脚手架ቤተ መጻሕፍቲ ባይዱ
共3页
第3页
挑网的拆除
1.挑网拆除前应由区项目部负责人召集有关人员对工程进行全面检查与签证，确认建筑物已施工完毕，确已不需要挑网时，方可拆除。
6、指定专人看护，做好日常检查和维修保养工作。
技术负责人：交底人：接交人：
表C2-2
技术、安全交底记录
施工单位：鸿丰建设集团有限公司2010年6月4日编号：
工程名称
奥北公元A区4#楼
交底部位
脚手架
共3页
第2页
安全挑网的具体设置：
1.首先预制成6mX6m网片，中间加设一道挑杆间距为3m，网片进行吊装搭设时水平兜网应沿建筑物周圈交圈封闭，建筑物大角处用平网与两侧挑杆固定。悬挑水平防护网片吊装搭设时，必须严格按高空作业要求操作，钢丝绳必须固定牢靠，一头不少于三个钢丝绳卡。
技术质量要求
1.质量要求
2.扣件的使用不得缺少，脚手架扣件螺栓应拧紧，以免影响结构安全。
3. 密目安全网悬挂整齐、美观、牢固。
4.钢管涂刷的油漆颜色均匀、美观。
2.技术要求
1.钢管上严禁打孔、开槽，严禁Φ48与Φ51钢管混用。
2.主节点处必须设置一根横向水平杆，用直角扣件扣接，严禁擅自拆除。
3.安全要求
2.拆除挑网，应设置警戒区，并有专人负责警戒。
3.拆除挑网前,应将架上的材料、杂物等清除干净，按自上而下，先装者后拆，后装者先拆的顺序进行。
水平兜网防护

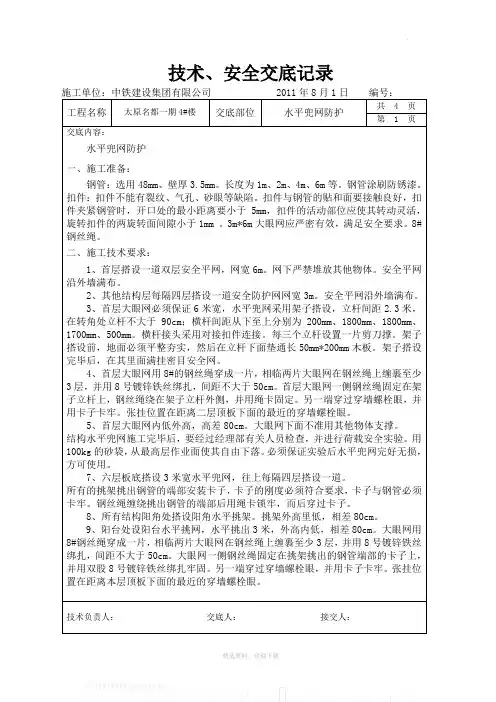

技术、安全交底记录施工单位：中铁建设集团有限公司 2011年8月1日编号：工程名称太原名都一期4#楼交底部位水平兜网防护共 4 页第 1 页交底内容：水平兜网防护一、施工准备：钢管：选用48mm、壁厚3.5mm。
长度为1m、2m、4m、6m等。
钢管涂刷防锈漆。
扣件：扣件不能有裂纹、气孔、砂眼等缺陷。
扣件与钢管的贴和面要接触良好，扣件夹紧钢管时，开口处的最小距离要小于 5mm，扣件的活动部位应使其转动灵活，旋转扣件的两旋转面间隙小于1mm 。
3m*6m大眼网应严密有效，满足安全要求。
8#钢丝绳。
二、施工技术要求：1、首层搭设一道双层安全平网，网宽6m。
网下严禁堆放其他物体。
安全平网沿外墙满布。
2、其他结构层每隔四层搭设一道安全防护网网宽3m。
安全平网沿外墙满布。
3、首层大眼网必须保证6米宽，水平兜网采用架子搭设，立杆间距2.3米，在转角处立杆不大于90cm；横杆间距从下至上分别为200mm、1800mm、1800mm、1700mm、500mm。
横杆接头采用对接扣件连接。
每三个立杆设置一片剪刀撑。
架子搭设前，地面必须平整夯实，然后在立杆下面垫通长50mm*200mm木板。
架子搭设完毕后，在其里面满挂密目安全网。
4、首层大眼网用8#的钢丝绳穿成一片，相临两片大眼网在钢丝绳上缠裹至少3层，并用8号镀锌铁丝绑扎，间距不大于50cm。
首层大眼网一侧钢丝绳固定在架子立杆上，钢丝绳绕在架子立杆外侧，并用绳卡固定。
另一端穿过穿墙螺栓眼，并用卡子卡牢。
张挂位置在距离二层顶板下面的最近的穿墙螺栓眼。
5、首层大眼网内低外高，高差80cm。
大眼网下面不准用其他物体支撑。
6、结构水平兜网施工完毕后，要经过经理部有关人员检查，并进行荷载安全实验。
用100kg的砂袋，从最高层作业面使其自由下落。
必须保证实验后水平兜网完好无损，方可使用。
7、六层板底搭设3米宽水平兜网，往上每隔四层搭设一道。
8、所有的挑架挑出钢管的端部安装卡子，卡子的刚度必须符合要求，卡子与钢管必须卡牢。
水平兜网技术交底
水平兜网技术交底 Document serial number【LGGKGB-LGG98YT-LGGT8CB-LGUT-
2.当钢筋采用绑扎搭接时，钢筋长度按国标03G101-1图集规定如表1-2。
要求纵向受力钢筋搭接接头应相互错开；同一连接区段（搭接长度）内钢筋搭接接头面积百分率不应大于25%。
对于框架梁纵筋接头位置：梁上部钢筋在跨中，梁下部钢筋在支座。
表1-2 纵向受拉钢筋绑扎搭接长度llE 、ll
图1－8 同一连接区段内纵向受拉钢筋机械连接、焊接接头图1－9 同一连接区段内纵向受拉钢筋绑扎搭接连接
注：凡接头中点位于连接区段内的机械连接接
注：凡接头中点位于长度内的搭接接头均属同一头均属同一连接区段
连接区段
3.当受力钢筋直径≥22mm时应采用焊接或机械连接接头，机械连接接头等级满足Ⅱ级或以上要求。
要求纵向受力钢筋接头应相互错开；同一连接区段（35d，d为直径）内纵向受力钢筋接头面积百分率不应大于50%。
2）钢筋竖向连接
1.柱钢筋连接位置
图1-10 抗震KZ纵向钢筋连接构造图1-11 抗震KZ柱变截面位置纵向钢筋构造。
水平兜网的技术交底
分项丄程名
称
安全防护
交底提要
水平兜网技术交底
交底内容：
四、水平安全兜网拆除：
1、水平安全兜网拆除前，现场划出拆除禁区，无关人员严禁入内；
2、水平安全兜网拆除严格按施工方案进行，从上到下按顺序进行；
3、水平安全兜网拆除应派专人负责指挥，操作人员应前后呼应、协作作业。
五、水平安全兜网安装拆除安全：
1、上班之前必须有安全技术交底，并有交底记录；
3、第一道水平安全兜网挑出宽度为6米，双层，间隔高度5m其上各道安全兜网挑出 宽度为3m
4、 在第三层面（第一道悬挑脚手架）上翻至10层面时，及时安装水平安全兜网；
5、安全兜网待其上部所有主体结构封顶，转入外墙装修之前，由上向下逐层拆除；
三、水平安全兜网安装施工：
1、 随住宅楼主体结构大模板向上施工，悬挑外架从三层面翻转至10层面后，各住宅楼 工程立即从二层顶三层面标高部位开始搭设安全水平兜网；
8安全平网挑架钢管搭设与拆除过程中，均为高空作业，所有施工人员必须系好安全带， 戴好安全帽并穿好防滑胶鞋。
9安全带必须与结构外墙可靠固定，施工现场除操作人员外，同时配备指挥员与专职安 全员一名，全程监督安装或拆除的全过程。
10安全平网挑架钢管搭设形式与拆除严格按施工方案与技术交底的规定要求执行。
11扣件等零星材料或小型工具均采用工具袋存放，防止在施工过程中出现坠人、坠物现 象。

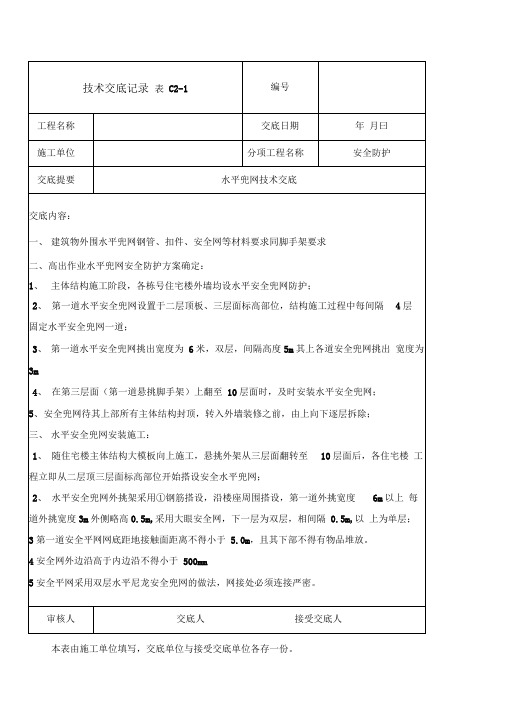

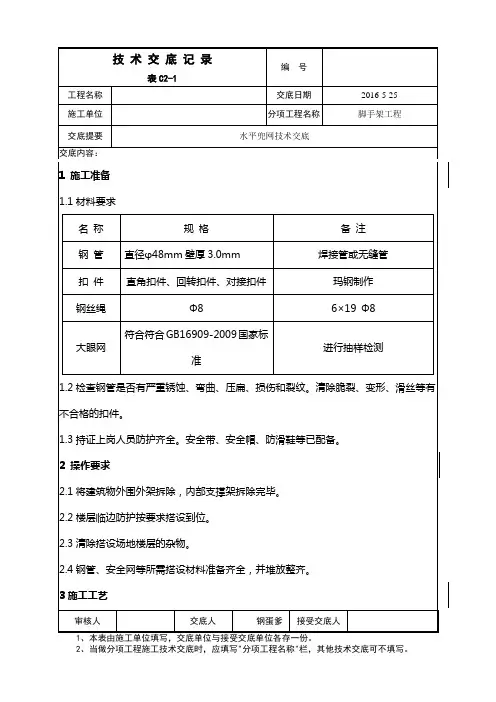

技术交底记录表C2-1
编号
工程名称
交底日期
年 月曰
施工单位
分项工程名称
安全防护
交底提要
水平兜网技术交底
交底内容：
一、建筑物外围水平兜网钢管、扣件、安全网等材料要求同脚手架要求
二、高出作业水平兜网安全防护方案确定：
称
安全防护
交底提要
水平兜网技术交底
交底内容：
四、水平安全兜网拆除：
1、水平安全兜网拆除前，现场划出拆除禁区，无关人员严禁入内；
2、水平安全兜网拆除严格按施工方案进行，从上到下按顺序进行；
3、水平安全兜网拆除应派专人负责指挥，操作人员应前后呼应、协作作业。
五、水平安全兜网安装拆除安全：
1、上班之前必须有安全技术交底，并有交底记录；
3、第一道水平安全兜网挑出宽度为6米，双层，间隔高度5m其上各道安全兜网挑出 宽度为3m
4、 在第三层面（第一道悬挑脚手架）上翻至10层面时，及时安装水平安全兜网；
5、安全兜网待其上部所有主体结构封顶，转入外墙装修之前，由上向下逐层拆除；
三、水平安全兜网安装施工：
1、 随住宅楼主体结构大模板向上施工，悬挑外架从三层面翻转至10层面后，各住宅楼 工程立即从二层顶三层面标高部位开始搭设安全水平兜网；
8安全平网挑架钢管搭设与拆除过程中，均为高空作业，所有施工人员必须系好安全带， 戴好安全帽并穿好防滑胶鞋。
9安全带必须与结构外墙可靠固定，施工现场除操作人员外，同时配备指挥员与专职安 全员一名，全程监督安装或拆除的全过程。
10安全平网挑架钢管搭设形式与拆除严格按施工方案与技术交底的规定要求执行。
11扣件等零星材料或小型工具均采用工具袋存放，防止在施工过程中出现坠人、坠物现 象。
技术交底记录表C2-1
编号
工程名称
交底日期
年 月曰
施工单位
分项工程名称
安全防护
交底提要
水平兜网技术交底
交底内容：
一、建筑物外围水平兜网钢管、扣件、安全网等材料要求同脚手架要求
二、高出作业水平兜网安全防护方案确定：
技术交底-水平兜网安全技术交底
脚手架搭设及拆除人员必须经过国家现行标准特种作业人员安全技术考核管理规则考核合格的专业架子工上岗人员应定期体检体检合格方可上岗搭架人员必须戴好安全帽安全带穿防搭设兜网时外围护架已拆除必须利用剪力墙螺栓孔及水平架管搭设安全带挂点保证兜网操作时有挂点并且是安全的挂点
表C2-2
技术、安全交底记录
施工单位：2010年7月19日编号：
2.拆除挑网，应设置警戒区，并有专人负责警戒。
3.拆除挑网前,应将架上的材料、杂物等清除干净，按自上而下，先装者后拆，后装者先拆的顺序进行。
4.拆下的挑网杆件与零配件应分类堆放,用塔吊进行运载，严禁高空抛掷。
安全防护措施
1.搭拆水平防护架必须由经按现行国家标准《特种作业人员安全技术考核管理规程（GB5036）》培训并考核合格的持证架子工承担；并经常进行体格检查，凡患有高血压、心脏病等不适于高空作业者，不得上架操作。
2、水平兜网应沿建筑物周圈交圈封闭，建筑物大角处另设平网与两侧平网固定。
3、大眼网、密目网用绑绳与架管绑扎牢靠，绑扎点间距≤200mm。
安全要求：
1、脚手架搭设及拆除人员必须经过国家现行标准（特种作业人员安全技术考核管理规则）考核合格的专业架子工，上岗人员应定期体检，体检合格方可上岗，搭架人员必须戴好安全帽、安全带、穿防滑鞋。
工程名称
交底部止高空坠物对人员的伤害及保障施工人员的自身安全，本工程首层顶设置6m宽水平兜网。
搭设要求：
1、材料选择→挑网架组装（6m*6m，）中间加一道挑杆（间距3m）→扣件连接→钢丝绳与端头拉接→绑大眼网→绑密目网→网片验收→网片吊装→钢丝绳与上部穿墙孔拉接→下部放在挑沿根部并与墙拉接.
4.所有操作人员必须穿戴好安全帽，安全带应挂在绑扎牢固的杆上，所有材料应逐人传递，不得抛掷，防止物体坠落伤人。
表C2-2
技术、安全交底记录
施工单位：2010年7月19日编号：
2.拆除挑网，应设置警戒区，并有专人负责警戒。
3.拆除挑网前,应将架上的材料、杂物等清除干净，按自上而下，先装者后拆，后装者先拆的顺序进行。
4.拆下的挑网杆件与零配件应分类堆放,用塔吊进行运载，严禁高空抛掷。
安全防护措施
1.搭拆水平防护架必须由经按现行国家标准《特种作业人员安全技术考核管理规程（GB5036）》培训并考核合格的持证架子工承担；并经常进行体格检查，凡患有高血压、心脏病等不适于高空作业者，不得上架操作。
2、水平兜网应沿建筑物周圈交圈封闭，建筑物大角处另设平网与两侧平网固定。
3、大眼网、密目网用绑绳与架管绑扎牢靠，绑扎点间距≤200mm。
安全要求：
1、脚手架搭设及拆除人员必须经过国家现行标准（特种作业人员安全技术考核管理规则）考核合格的专业架子工，上岗人员应定期体检，体检合格方可上岗，搭架人员必须戴好安全帽、安全带、穿防滑鞋。
工程名称
交底部止高空坠物对人员的伤害及保障施工人员的自身安全，本工程首层顶设置6m宽水平兜网。
搭设要求：
1、材料选择→挑网架组装（6m*6m，）中间加一道挑杆（间距3m）→扣件连接→钢丝绳与端头拉接→绑大眼网→绑密目网→网片验收→网片吊装→钢丝绳与上部穿墙孔拉接→下部放在挑沿根部并与墙拉接.
4.所有操作人员必须穿戴好安全帽，安全带应挂在绑扎牢固的杆上，所有材料应逐人传递，不得抛掷，防止物体坠落伤人。
水平兜网的应用(1)ppt课件
；.
1
一、工法简介
在安装梁板模板施工过程中，因防护不到位导致的高坠事故时有发生，综合比较设置生 命安全绳安全带和设置水平兜网（水平安全网）两种防护方法，采用水平兜网的方法安全、 高效、简易，因而最可行。
这是因为在支模架上方设置生命安全绳，虽能使作业人员在高处作业时正确有效的使用安 全带，但会降低工作效率，还会造成吊运材料不便，一旦安全绳与塔吊绳索碰撞，将造成更 大安全隐患。借助支模架体在第一步架上根据立杆间距合理选择和张挂可拆卸的条形水平兜 网，再把相邻兜网用卡扣相连形成满铺，可有效的防治操作工人高坠事故的发生。
端部卡扣连接
侧边卡扣连接 ；.
兜网重叠卡扣连接 6
三、技术分析和成本分析
兜网铺设试样
水平及侧面兜网满铺
兜网平面示意图
；.
7
三、技术分析和成本分析
(4)成本分析：
1㎡垂直投影面积防坠网安拆需增加成本约2.43元。
具体分析如下表：
工程 量
单位
增加成本（元/ ㎡）
Hale Waihona Puke 人工费成本分析 材料费1㎡
2.43
0.012工日 （3.05元/㎡*1.2损耗*+3个卡扣*3元） *150=1.8元 / 20 = 0.63元
；.
10
当兜网交接处且局部不能与横杆连接时卡扣穿过网眼并保证兜网搭接长度不得小于100mm卡扣间距不宜大于300端部卡扣连接侧边卡扣连接兜网重叠卡扣连接三技术分析和成本分析水平及侧面兜网满铺兜网铺设试样兜网平面示意图三技术分析和成本分析4成本分析

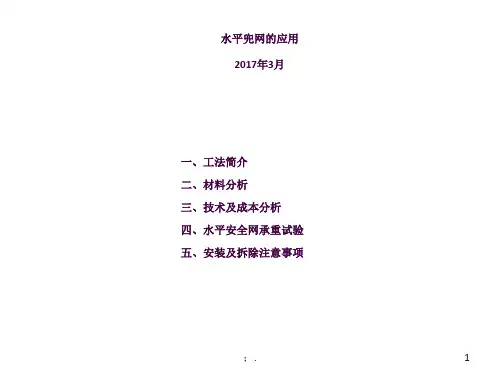

水平兜网的应用 2017年3月
一、工法简介 二、材料分析 三、技术及成本分析 四、水平安全网承重试验 五、安装及拆除注意事项
水平兜网施工技术交底
一、施工准备1.1人员准备:架子工必须具有国标《特种作业人员安全技术考核管理规则》旳条件, 通过培训、考核、获得安全操作证并经体检合格后方可从事脚手架安装、拆除作业。
操作过程中严格遵守安全技术操作规程, 佩戴和使用劳动保护用品。
1.2材料准备:准备材料根据施工总进度计划安排, 材料应及时进场并按摄影应规范旳规定和施工组织设计旳规定对钢管、扣件、脚手板、密目网等进行检查验收, 不合格产品不得使用。
1.水平安全网旳钢管重要为6米架管, 规格Φ48mm×3.5mm, 其质量符合现行国标GB/T3091-规定。
2.安全网采用平网（阻燃型大眼网）、密目式安全网, 必须符合GB16909-国标, 并进行抽样检测。
绑扎用8#铅丝。
3、钢丝绳至少选用Φ10钢丝绳, 断股、起毛、锈蚀严重旳钢丝绳不得使用, 钢丝绳扣紧绳卡不少于三个。
经检查合格旳构配件应按品种、规格分类, 堆放整洁、平稳, 堆放场地不得有积水。
1.3施工准备1.将建筑物外围外架拆除, 内部支撑架拆除完毕。
2.楼层临边防护按规定搭设到位。
3.清除搭设场地楼层旳杂物4.架管、安全网等所需搭设材料准备齐全, 并堆放整洁。
二、安全挑网旳详细设置:1.首层布置用6米长旳架管及扣件制成正方形边框、在边框区域内满铺密目安全网。
端头横杆→挑出杆→扣件连接→钢丝绳与端头拉接→绑大眼网→沿墙横杆→扣件连接→钢丝绳与上部沿墙横杆拉接, 水平兜网应沿建筑物周圈交圈封闭, 大眼网用绑绳与架管绑扎牢固, 绑扎点间距≤200mm。
2.安全挑网需铺设上下两层阻燃型大眼网。
在安全网旳下面不准寄存构件或其他材料设备, 保证人员落入安全网后有效缓冲高度, 安全网接口处必须连接严密。
3、在安全挑网端设置至少选用Φ10钢丝绳进行卸荷, 每间隔6米设置一道钢丝绳连接至建筑物上部, 钢丝绳必须张紧受力。
4、搭设期间架子工必须佩戴好安全防护用品, 否则严禁施工作业。
6米宽水平挑网搭设示意图如下：三、安全使用原则1.常常清理网上落物,网内不得有积物。
水平兜网(挑炮)技术交底
6.5水平防护架上严禁堆放材料及器具，施工人员不得集中在架体的某一部位；物料吊运过程中，严禁碰撞或扯动外水平架。
（1）在外墙上用钩头螺栓固定好钢丝绳或钢管，钢丝绳选用6×19φ8。
（2）将安全网固定在外墙上的钢丝绳或钢管上。
3.2挑炮基座设置：
3.2.1墙体部位挑炮基座设置：
1、使用1500mm长的φ48穿墙钢管，第一个预留洞距结构板230mm，预留洞直径为75mm孔洞，第二个预留洞距第一个预留洞水平方向600mm预留洞直径为100mm。第二排预留洞距第一排步距为1100mm，确保上下排预留洞口在同一直线上。
2、φ48钢管伸出墙体1400mm，阳角内外侧用φ48钢管锁紧，阳角外侧第二排水平杆距第一排锁紧部位的钢管300mm第三排距第二排800mm。四面均用φ48钢管锁紧，使墙体外部基座形成一个长方体的闭环体系。
3.3挑炮悬挑部位设置：
1、采用6000mm长的φ48钢管 ，搭接处部位必须设置三道卡扣。
2、悬挑部位每800mm拉结一道短钢管，使其整体更加稳定，增加其抗扭性能。
2、挑网两端用Φ8钢丝绳穿成一片。
3、结构转角处挑架通过钢丝绳斜转角,保证挑网交圈。
3.5水平兜网搭设技术要求
1、在结构二层顶四周设6m宽水平安全网，以上每四层分别设3m宽的水平网。
2、所设水平网外侧均使用钢管搭设、支挑，水平网搭设时外沿高于内沿0.5m。
3、所有的挑架挑出钢管的端部安装卡子，卡子的刚度必须符合要求，卡子与钢管必须卡牢。钢丝绳缠绕挑出钢管的端部后用绳卡锁牢，而后穿过卡子。
7、结构水平兜网施工完毕后，由项目部技术负责人组织安全、生产及劳务队安全、生产进行现场验收，并进行荷载安全实验。用100kg的砂袋，从最高层作业面使其自由下落。必须保证实验后水平兜网完好无损，方可使用。
（1）在外墙上用钩头螺栓固定好钢丝绳或钢管，钢丝绳选用6×19φ8。
（2）将安全网固定在外墙上的钢丝绳或钢管上。
3.2挑炮基座设置：
3.2.1墙体部位挑炮基座设置：
1、使用1500mm长的φ48穿墙钢管，第一个预留洞距结构板230mm，预留洞直径为75mm孔洞，第二个预留洞距第一个预留洞水平方向600mm预留洞直径为100mm。第二排预留洞距第一排步距为1100mm，确保上下排预留洞口在同一直线上。
2、φ48钢管伸出墙体1400mm，阳角内外侧用φ48钢管锁紧，阳角外侧第二排水平杆距第一排锁紧部位的钢管300mm第三排距第二排800mm。四面均用φ48钢管锁紧，使墙体外部基座形成一个长方体的闭环体系。
3.3挑炮悬挑部位设置：
1、采用6000mm长的φ48钢管 ，搭接处部位必须设置三道卡扣。
2、悬挑部位每800mm拉结一道短钢管，使其整体更加稳定，增加其抗扭性能。
2、挑网两端用Φ8钢丝绳穿成一片。
3、结构转角处挑架通过钢丝绳斜转角,保证挑网交圈。
3.5水平兜网搭设技术要求
1、在结构二层顶四周设6m宽水平安全网，以上每四层分别设3m宽的水平网。
2、所设水平网外侧均使用钢管搭设、支挑，水平网搭设时外沿高于内沿0.5m。
3、所有的挑架挑出钢管的端部安装卡子，卡子的刚度必须符合要求，卡子与钢管必须卡牢。钢丝绳缠绕挑出钢管的端部后用绳卡锁牢，而后穿过卡子。
7、结构水平兜网施工完毕后，由项目部技术负责人组织安全、生产及劳务队安全、生产进行现场验收，并进行荷载安全实验。用100kg的砂袋，从最高层作业面使其自由下落。必须保证实验后水平兜网完好无损，方可使用。
水平兜网防护技术交底大全
肉容：一、材料准备：准备材料根据施工总进度计划安排，材料应及时进场并按照相应规的规定和施工组织设计的要求对，钢管、扣件、脚手板、密目网等进行检查验收，不合格产品不得使用。
钢管：选用48.3mm、壁厚3.6mm。
长度为1m、2m、4m、6m等。
钢管涂刷防锈漆。
扣件：扣件不能有裂纹、气孔、砂眼等缺陷。
扣件与钢管的贴和面要接触良好，扣件夹紧钢管时，开口处的最小距离要小于5mm，扣件的活动部位应使其转动灵活，旋转扣件的两旋转面间隙小于1mm 。
3m*6m大眼网应严密有效，满足安全要求。
8#钢丝绳。
1、水平安全网的钢管主要为6米杆，规格Φ48.3mm×3.6mm，其质量符合现行国家标准GB/T3091-2001规定。
2、安全网采用平网（阻燃型大眼网）、密目式安全网，必须符合GB16909-2009国家标准，并进行抽样质量检测。
经检验合格的构配件应按品种、规格分类，堆放整齐、平稳，堆放场地不得有积水。
二、技术准备1、认真熟悉图纸及现场实际情况，认真学习关于安全技术操作规程,对班组进行技术交底。
2、所有架子工必须具备《特种作业操作证》、《安全资格上岗证》。
三、施工准备1、主体结构施工至四层以上。
2、楼层临边防护按要求搭设到位。
3、清除搭设场地楼层的杂物。
4、钢管、安全网等所需搭设材料准备齐全，并堆放整齐。
四、水平防护网架搭设外挑水平网架设计本建筑主体结构首层至十五层层高均为 2.85m，第一道外挑安全平网确定在一层顶板位置沿建筑边沿搭设双6m长的水平挑网架，外挑架上满铺长为6m 双层防护安全网，面层为安全密目网，底层为水平安全兜网。
第二道在六层及六层以上每四层沿建筑边沿搭设宽度为3m长的水平挑网架，外挑架上满铺长为3m的安全网，面层为密目网，底层为水平兜网，双层防护。
搭设方法及要求1、首层搭设一道双层安全平网，网宽6m。
网下严禁堆放其他物体。
安全平网沿外墙满布。
2、其他结构层每隔四层搭设一道安全防护网网宽3m。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
向钢筋→穿置于下部底部短跨方向基础主、次梁纵向钢筋→箍筋下部绑扎→拆除支撑架放基础梁校正基础梁位置并放置垫块→柱、墙及集水坑等构件插筋→筏板上部钢筋、马镫、拉筋绑扎→各班组自检（合格后）→报项目部复检（合格后）→报监理复检（合格后）申报隐检→进入下一道工序
操作工艺
1、基础底板钢筋绑扎：
1）将基础防水保护层清理干净，用墨斗将基础主次梁钢筋、底板双层双向钢筋、柱钢筋、墙钢筋、集水坑等构件钢筋位置线弹出。
2）将基础底板下部钢筋用塔吊运至事先划分好的区域，按设计及规范要求短向在下长向在上，按照图纸要求间距180mm开始摆放。
3）双向主筋的钢筋网，则需交全部钢筋相交点扎牢，不得采用隔一绑一梅花状绑扎必须满绑满扎。
相邻绑扎点的钢丝扣成八字开，防止整体钢筋移位。
4）在底层钢筋的交叉点的下部垫水泥砂浆垫块间距600mm，呈梅花状布置，板上下部钢筋的端头为90度弯钩，平直段长度为150mm，附加钢筋随同向板筋按先后顺序同时进行。
5）待基础主次梁与墙、柱集水坑等构件插筋并固定好后，开始摆放马镫筋，直径12~14mm钢筋制作，马镫筋间距按每米一个。
6）底板顶板钢筋绑扎：上部钢筋长跨方向在下短跨方向在上，间距180mm布置，满扎。
2、基础主次梁钢筋绑扎：地梁绑扎：
1）先在长跨方向地梁两侧搭设钢管脚手架，下部带有支托，在地梁顶部上150mm处水平安装横向钢管用于支撑上部钢筋（图1-1），每隔3~4m搭设将其全部连成一体。
2）上部钢筋运至脚手架上，按间距摆放整齐，两端距立杆边100mm，上部钢筋链接区在支座边缘Ln/4处将上部钢筋连接。
3）在长跨方向钢筋上画出附加箍筋位置，后向两端画出箍筋间距，套完箍筋后将箍筋上部绑扎牢固，然后将柱子在基础梁内二道箍筋固定于基础梁箍筋上。
4）将短跨方向地梁上部钢筋放置于顶部长向钢筋上部，依次画出附加箍筋及箍筋定位线并绑扎箍筋上部，固定柱子箍筋。
5）先穿底部长跨方向下部钢筋，在将短跨方向下部钢筋放置在长跨方向下部钢筋上依次按间距整齐摆放，在跨中lo/3处连接。
6）将构造钢筋穿入梁内，自基础主梁上部下侧钢筋向下布置，钢筋中距≤200mm布置后绑扎箍筋下部及构造钢筋。
7）拉筋间距按非加密区箍筋间距的两倍，隔一拉一呈梅花状布置，绑扎垫块。
2.其他：环境类别为一类时：梁25mm，板、墙15mm，柱30mm；环境类别为二a类时：梁30mm，板、墙20mm，柱30mm；环境类别为二b类时：梁35mm，板、墙25mm，柱35mm。
3.混凝土保护层厚度（从钢筋外边缘算起）不应小于钢筋的公称直径；板、墙中分布钢筋的保护层厚度不应小于10mm；梁、柱中箍筋和构造钢筋的保护层厚度不应小于15mm。
4.独立基础及条形基础保护层厚度40mm。
3）钢筋最小保护层厚度
图1-4 梁混凝土保护层厚度示意图图1-5 柱混凝土保护层厚度示意图
图1-6 剪力墙混凝土保护层厚度示意图图1-7 板混凝土保护层厚度示意图注：1.纵向受力的普通钢筋，其混凝土保护层厚度c（钢筋外边缘至混凝土表面的距离）不应小于钢筋的公称直径，且不小于下表规定。
2.梁、柱中箍筋、构造钢筋的保护层厚度不应小于15mm。
3.板、墙中分布钢筋保护层厚度为下表中相应数值减10mm，在任何情况下保护层厚度不应小于10mm。
表1-1 纵向受力钢筋的保护层最小厚度（mm）
钢筋连接
1）1.根据本工程施工图设计要求，本工程钢筋连接：竖向钢筋连接为电渣压力焊；水平钢筋当直径小于22时，采用绑扎搭接或焊接，当其直径大于等于22时，采用焊接或机械连接接头。
机械连接接头采用滚轧直螺纹接头，等级满足Ⅱ级或以上要求。
2.当钢筋采用绑扎搭接时，钢筋长度按国标03G101-1图集规定如表1-2。
要求纵向受力钢筋搭接接头应相互错开；同一连接区段（1.3l l搭接长度）内钢筋搭接接头面积百分率不应大于25%。
对于框架梁纵筋接头位置：梁上部钢筋在跨中，梁下部钢筋在支座。
表1-2 纵向受拉钢筋绑扎搭接长度llE 、l l
图1－8 同一连接区段内纵向受拉钢筋机械连接、焊接接头图1－9 同一连接区段内纵向受拉钢筋绑扎搭接连接注：凡接头中点位于连接区段内的机械连接接注：凡接头中点位于1.3ll 长度内的搭接接头均属同一头均属同一连接区段连接区段
3.当受力钢筋直径≥22mm时应采用焊接或机械连接接头，机械连接接头等级满足Ⅱ级或以上要求。
要求纵向受力钢筋接头应相互错开；同一连接区段（35d，d为直径）内纵向受力钢筋接头面积百分率不应大于50%。
2）钢筋竖向连接
1.柱钢筋连接位置
图1-10 抗震KZ纵向钢筋连接构造图1-11 抗震KZ柱变截面位置纵向钢筋构造注：1*柱纵向钢筋连接接头相互错开。
在同一截面内的钢筋接头面积百分率：对于绑扎搭接和机械连接不宜大于50%，对于焊接连接不应大于50%。
2*图中hc为柱截面长边尺寸（圆柱为截面直径），c为柱变截面之差，hb为梁截面高度，Hn为所在楼层的净高。
2.剪力墙、框架梁连接位置示意图
图1-12 剪力墙身竖向分布钢筋连接构造图1-13 一二级抗震等级楼层框架梁KL 注：当梁的上部既有贯通筋又有架立筋，其中架立筋搭接长度150mm。
钢筋锚固
按本工程施工图设计要求规定：
1）纵向受拉钢筋最小锚固长度按国标《混凝土结构施工图平面整体表示方法制图规则和构造详图》11G101-1图集中规定见下表。
2）除了现浇板下部钢筋锚固长度不小于10d，且应伸过支座中心线外，其他任何情况下纵向受拉普通钢筋的锚固长度不应小于250mm。
表1-3 受拉钢筋抗震锚固长度laE
混凝土强度等级
与
抗震等
级
钢筋种类与直径
C30
二级抗震等
级
C35
二级抗震等
级
≥C40
二级抗震等
级
HRB235 普通钢筋≤2527d 25d 23d
HRB400普通钢筋≤2541d 37d 34d
注：在任何情况下，锚固长度不得小于250mm。
3）机械锚固图1-
图1-14
注：1.当采用机械锚固措施时，包括附加锚固端头在内的锚固长度：抗震可为0.7laE，非抗震可为la。
2.机械锚固长度范围内的箍筋不应小于3个，其直径不应小于纵向钢筋直径的0.25倍时，其间距不应大于纵向钢筋的5倍。
当纵向钢筋的混凝土保护层厚度不小于钢筋直径的5倍时，可不配置上述箍筋。
五、质量要求：
1.钢筋骨架绑扎时，宜将多根钢筋端部对齐，防止绑扎时，钢筋偏离规定位置及骨架扭曲变形。
2.保护层垫块厚度应准确，垫块间距应适宜，否则导致平板悬臂板面出现裂缝，梁底柱侧露筋。
3.钢筋骨架入模时，应力求平稳。
骨架各钢筋焦点要绑扎牢固，必要时焊接牢固。
4.钢筋骨架绑扎完成后，会出现斜向一方，绑扎时铁丝应绑成八字形，左右口绑扎发现箍筋遗漏、间距部对要及时调整好。
5.箍筋接头应错开放置，绑扎前要先检查；绑扎完成后再检查，若有错误应立即纠正。
6.筑混凝土时，受到侧压钢筋位置出现位移时，应及时调整。
7.同截面钢筋接头数量超过规范规定：骨架未绑扎前要检查钢筋接头数量，如超出规范要求，要作调整才可绑扎成型。
柱、梁钢筋的允许偏差及检查方法见表1-
柱、梁钢筋的允许偏差及检查方法1-4
项次项目允许偏差（mm）检查方法。
