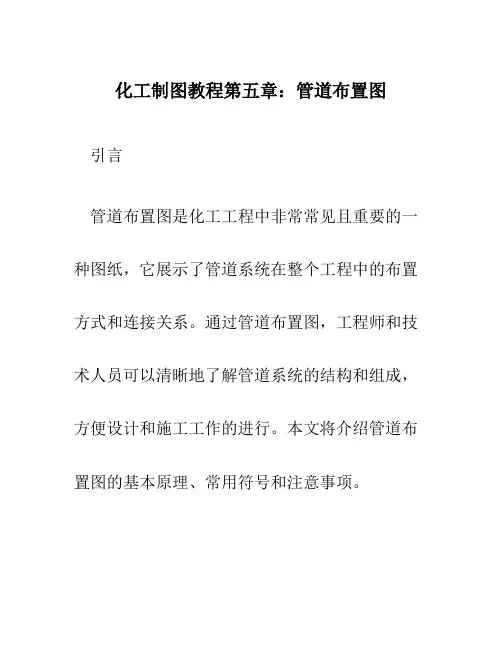

化工制图教程第五章:管道布置图引言管道布置图是化工工程中非常常见且重要的一种图纸,它展示了管道系统在整个工程中的布置方式和连接关系。
通过管道布置图,工程师和技术人员可以清晰地了解管道系统的结构和组成,方便设计和施工工作的进行。
本文将介绍管道布置图的基本原理、常用符号和注意事项。
一、管道布置图的基本原理1. 定义管道布置图是一种用于展示管道系统在工程中布置和连接方式的图纸。
它通常包括管道的种类、尺寸、位置和连接方式等关键信息。
2. 目的管道布置图的主要目的是为了使设计人员和施工人员能够清晰地了解管道系统的结构和组成。
通过管道布置图,人们可以更好地理解管道系统的布置逻辑,更准确地进行设计和布置工作。
3. 布置原则在制作管道布置图时,需要遵循以下几个基本原则:•管道应尽量短,减少阻力和能耗;•管道应避免交叉和重叠,以便于操作和维护;•管道系统应具有良好的可靠性和安全性;•管道系统应易于清洗和排放。
二、常用符号在管道布置图中,有一些常用的符号和图形,它们用于表示不同种类的管道和相关设备。
以下是一些常用的符号示例:1.管道符号:–直线段:用于表示直线段的管道,通常用一条直线表示;–弯曲:用于表示弯曲的管道,通常用弯曲的线段表示;–接头:用于表示管道之间的连接,通常用一个圆圈表示。
2.设备符号:–泵:用于表示泵设备,通常用一个带箭头的圆圈表示;–阀门:用于表示阀门,通常用一个方框表示;–配管:用于表示配管设备,通常用一个带分支的线段表示。
3.其他符号:–流量标识:用于表示管道中的流量方向和大小,通常用一个箭头和一个数字表示。
三、注意事项在制作管道布置图时,需要注意以下几个问题:1.精确度:制作管道布置图时,尺寸和距离应尽量准确,以确保设计和施工的顺利进行。
2.标注清晰:在管道布置图中,应标注清楚管道的类型、尺寸和材料等关键信息,以便于工程师和技术人员的理解和使用。
3.可读性:为了方便理解和使用,管道布置图应具有良好的可读性,布局合理,符号清晰可辨。

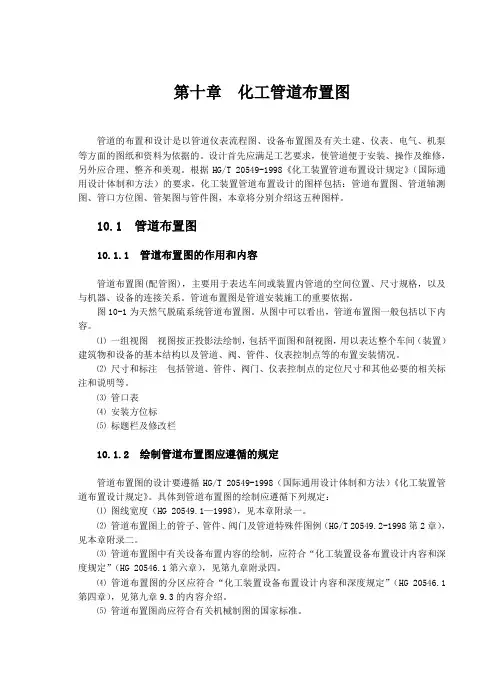

第十章化工管道布置图管道的布置和设计是以管道仪表流程图、设备布置图及有关土建、仪表、电气、机泵等方面的图纸和资料为依据的。
设计首先应满足工艺要求,使管道便于安装、操作及维修,另外应合理、整齐和美观。
根据HG/T 20549-1998《化工装置管道布置设计规定》(国际通用设计体制和方法)的要求,化工装置管道布置设计的图样包括:管道布置图、管道轴测图、管口方位图、管架图与管件图,本章将分别介绍这五种图样。

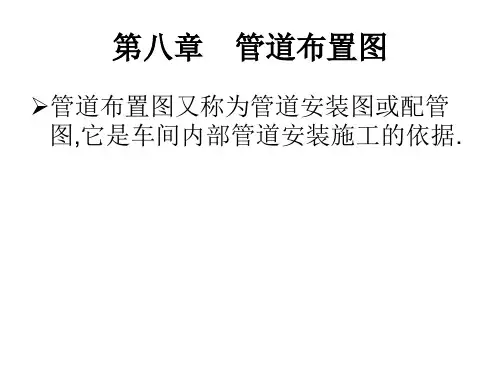

10.1 管道布置图10.1.1 管道布置图的作用和内容管道布置图(配管图),主要用于表达车间或装置内管道的空间位置、尺寸规格,以及与机器、设备的连接关系。
管道布置图是管道安装施工的重要依据。
图10-1为天然气脱硫系统管道布置图。
从图中可以看出,管道布置图一般包括以下内容。
⑴一组视图视图按正投影法绘制,包括平面图和剖视图,用以表达整个车间(装置)建筑物和设备的基本结构以及管道、阀、管件、仪表控制点等的布置安装情况。
⑵尺寸和标注包括管道、管件、阀门、仪表控制点的定位尺寸和其他必要的相关标注和说明等。
⑶管口表⑷安装方位标⑸标题栏及修改栏10.1.2 绘制管道布置图应遵循的规定管道布置图的设计要遵循HG/T 20549-1998(国际通用设计体制和方法)《化工装置管道布置设计规定》。
具体到管道布置图的绘制应遵循下列规定:⑴图线宽度(HG 20549.1—1998),见本章附录一。
⑵管道布置图上的管子、管件、阀门及管道特殊件图例(HG/T 20549.2-1998第2章),见本章附录二。
⑶管道布置图中有关设备布置内容的绘制,应符合“化工装置设备布置设计内容和深度规定”(HG 20546.1第六章),见第九章附录四。
⑷管道布置图的分区应符合“化工装置设备布置设计内容和深度规定”(HG 20546.1第四章),见第九章9.3的内容介绍。
⑸管道布置图尚应符合有关机械制图的国家标准。
10.1.3 管道布置图的视图1.图幅与比例 ⑴ 图幅管道布置图图幅应尽量采用A0,比较简单的也可采用Al 或A2。
