经典：化工工艺管道布置图

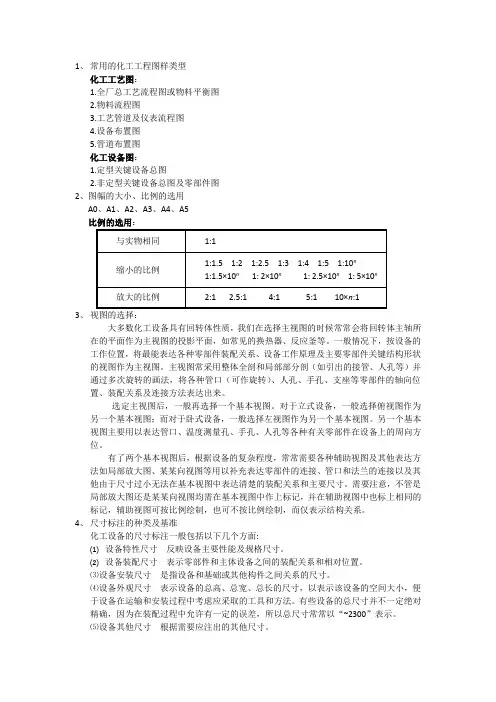

1、常用的化工工程图样类型化工工艺图：1.全厂总工艺流程图或物料平衡图2.物料流程图3.工艺管道及仪表流程图4.设备布置图5.管道布置图化工设备图：1.定型关键设备总图2.非定型关键设备总图及零部件图2、图幅的大小、比例的选用A0、A1、A2、A3、A4、A5比例的选用：与实物相同1:1缩小的比例1:1.5 1:2 1:2.5 1:3 1:4 1:5 1:10n1:1.5×10n1: 2×10n1: 2.5×10n1: 5×10n放大的比例2:1 2.5:1 4:1 5:1 10×n:13、视图的选择：大多数化工设备具有回转体性质，我们在选择主视图的时候常常会将回转体主轴所在的平面作为主视图的投影平面，如常见的换热器、反应釜等。

一般情况下，按设备的工作位置，将最能表达各种零部件装配关系、设备工作原理及主要零部件关键结构形状的视图作为主视图。

主视图常采用整体全剖和局部部分剖（如引出的接管、人孔等）并通过多次旋转的画法，将各种管口（可作旋转）、人孔、手孔、支座等零部件的轴向位置、装配关系及连接方法表达出来。

选定主视图后，一般再选择一个基本视图。

对于立式设备，一般选择俯视图作为另一个基本视图；而对于卧式设备，一般选择左视图作为另一个基本视图。

另一个基本视图主要用以表达管口、温度测量孔、手孔、人孔等各种有关零部件在设备上的周向方位。

有了两个基本视图后，根据设备的复杂程度，常常需要各种辅助视图及其他表达方法如局部放大图、某某向视图等用以补充表达零部件的连接、管口和法兰的连接以及其他由于尺寸过小无法在基本视图中表达清楚的装配关系和主要尺寸。

需要注意，不管是局部放大图还是某某向视图均需在基本视图中作上标记，并在辅助视图中也标上相同的标记，辅助视图可按比例绘制，也可不按比例绘制，而仅表示结构关系。

4、尺寸标注的种类及基准化工设备的尺寸标注一般包括以下几个方面:⑴设备特性尺寸反映设备主要性能及规格尺寸。

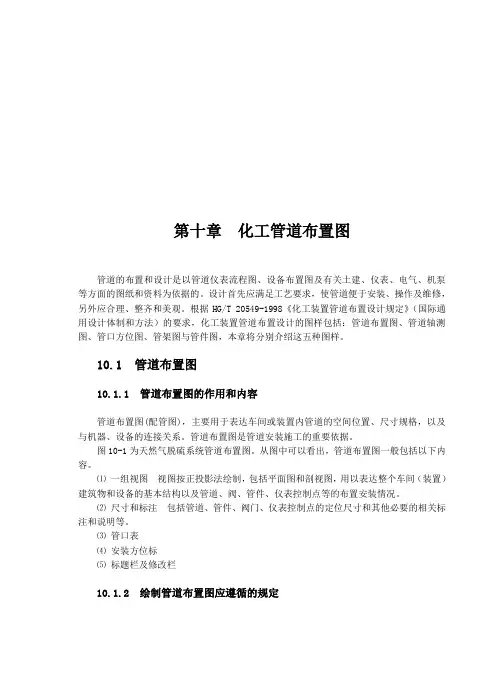

第十章化工管道布置图管道的布置和设计是以管道仪表流程图、设备布置图及有关土建、仪表、电气、机泵等方面的图纸和资料为依据的。

设计首先应满足工艺要求，使管道便于安装、操作及维修，另外应合理、整齐和美观。

根据HG/T 20549-1998《化工装置管道布置设计规定》（国际通用设计体制和方法）的要求，化工装置管道布置设计的图样包括：管道布置图、管道轴测图、管口方位图、管架图与管件图，本章将分别介绍这五种图样。

10.1 管道布置图10.1.1 管道布置图的作用和内容管道布置图(配管图)，主要用于表达车间或装置内管道的空间位置、尺寸规格，以及与机器、设备的连接关系。

管道布置图是管道安装施工的重要依据。

图10-1为天然气脱硫系统管道布置图。

从图中可以看出，管道布置图一般包括以下内容。

⑴一组视图视图按正投影法绘制，包括平面图和剖视图，用以表达整个车间（装置）建筑物和设备的基本结构以及管道、阀、管件、仪表控制点等的布置安装情况。

⑵尺寸和标注包括管道、管件、阀门、仪表控制点的定位尺寸和其他必要的相关标注和说明等。

⑶管口表⑷安装方位标⑸标题栏及修改栏10.1.2 绘制管道布置图应遵循的规定管道布置图的设计要遵循HG/T 20549-1998（国际通用设计体制和方法）《化工装置管道布置设计规定》。

具体到管道布置图的绘制应遵循下列规定：⑴图线宽度（HG 20549.1—1998），见本章附录一。

⑵管道布置图上的管子、管件、阀门及管道特殊件图例（HG/T 20549.2-1998第2章），见本章附录二。

⑶管道布置图中有关设备布置内容的绘制，应符合“化工装置设备布置设计内容和深度规定”（HG 20546.1第六章），见第九章附录四。

⑷管道布置图的分区应符合“化工装置设备布置设计内容和深度规定”（HG 20546.1第四章），见第九章9.3的内容介绍。

⑸管道布置图尚应符合有关机械制图的国家标准。

10.1.3 管道布置图的视图1．图幅与比例 ⑴ 图幅管道布置图图幅应尽量采用A0，比较简单的也可采用Al 或A2。

第7章管道布置图绘制▪本章导引▪管道布置图设计基础▪管道布置图的绘制▪本章重点知识分析本章目录本章目录本章导引管道设计中根据管道仪表流程图(PID，带控制点的工艺流程图)、设备布置图及有关的土建，仪表，电气，机泵等方面的图纸和资料为依据，对管道进行合理的布置设计，绘制出管道布置图。

管道布置图的设计首先应满足工艺要求，便于安装，操作及维修，并要合理，整齐，美观。

管道布置图在化工设备进行最后安装阶段具有重要的意义。

好的管道布置图不仅能使安装者容易读懂图纸所要表达的含义，加快施工进程，同时也杜绝诸如将测量孔安放在光线不好的场合，或者将阀门的安装的方位朝向墙面，使之很难操作。

位置设备。

因此，在各种化工工程具体施工前，必须绘制好详细的管道布置。

管道布置图的绘制工作非常繁重，同时对时间的要求也较紧，另外，在具体施工过程中会碰到各种与原设计现场不同或原设计中错误的情况，需要及时更新管道布置图。

这时，如果采用计算机绘图，就可以充分发挥计算机快速、易修改的特点，及时提供更新后的管道布置图。

在本章中，我们将对管道布置图的基础知识作一个大致的介绍，着重在如何利用计算机绘制管道布置图，我们将会对管道布置图中用到的主要零件的绘制作一个较详细的介绍，对于整体图主要在于其绘制思路上，希望读者在学习本章内容的同时，参考有关化工管道布置的书籍，以便于对本章内容的理解。

本章目录本章目录管道布置图设计基础管道布置设计图分类⑴管道平面设计图管道平面设计图使每个工程的平面设计中，都需要绘制的平面设计图．此图是一种综合性的条件图，它包括最后设计所需的一切内容，如：主要管道走向；容器支座、平台、，梯子、栏杆的位置和尺寸；电缆托架和电缆沟的走向；基础建筑物、构筑物的外形；吊车梁、吊杆、吊钩的位置和起重能力；主要管架的位置、管口，支架，人孔，手孔，吊耳，铭牌方位；公用物料站、空调设设施、排水地漏等。

⑵管道平面布置图管道布置图是用来表达车间(或装置)内管道的空间位置情况的图样，又称管道配管图或安装图。
