化工设计管道专业设计流程

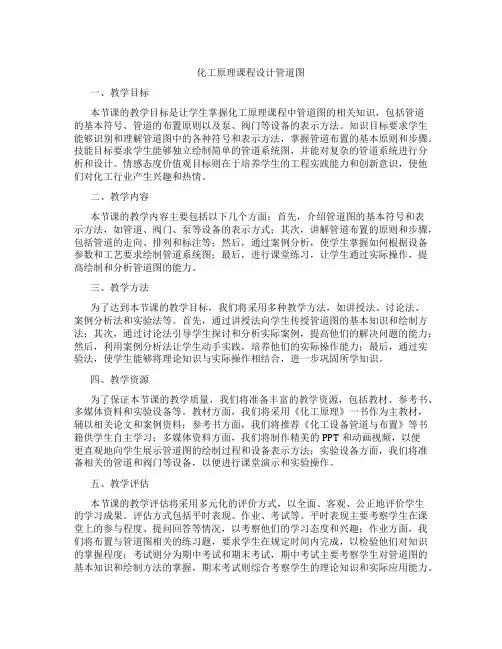

化工原理课程设计管道图一、教学目标本节课的教学目标是让学生掌握化工原理课程中管道图的相关知识，包括管道的基本符号、管道的布置原则以及泵、阀门等设备的表示方法。

知识目标要求学生能够识别和理解管道图中的各种符号和表示方法，掌握管道布置的基本原则和步骤。

技能目标要求学生能够独立绘制简单的管道系统图，并能对复杂的管道系统进行分析和设计。

情感态度价值观目标则在于培养学生的工程实践能力和创新意识，使他们对化工行业产生兴趣和热情。

二、教学内容本节课的教学内容主要包括以下几个方面：首先，介绍管道图的基本符号和表示方法，如管道、阀门、泵等设备的表示方式；其次，讲解管道布置的原则和步骤，包括管道的走向、排列和标注等；然后，通过案例分析，使学生掌握如何根据设备参数和工艺要求绘制管道系统图；最后，进行课堂练习，让学生通过实际操作，提高绘制和分析管道图的能力。

三、教学方法为了达到本节课的教学目标，我们将采用多种教学方法，如讲授法、讨论法、案例分析法和实验法等。

首先，通过讲授法向学生传授管道图的基本知识和绘制方法；其次，通过讨论法引导学生探讨和分析实际案例，提高他们的解决问题的能力；然后，利用案例分析法让学生动手实践，培养他们的实际操作能力；最后，通过实验法，使学生能够将理论知识与实际操作相结合，进一步巩固所学知识。

四、教学资源为了保证本节课的教学质量，我们将准备丰富的教学资源，包括教材、参考书、多媒体资料和实验设备等。

教材方面，我们将采用《化工原理》一书作为主教材，辅以相关论文和案例资料；参考书方面，我们将推荐《化工设备管道与布置》等书籍供学生自主学习；多媒体资料方面，我们将制作精美的PPT和动画视频，以便更直观地向学生展示管道图的绘制过程和设备表示方法；实验设备方面，我们将准备相关的管道和阀门等设备，以便进行课堂演示和实验操作。

五、教学评估本节课的教学评估将采用多元化的评价方式，以全面、客观、公正地评价学生的学习成果。

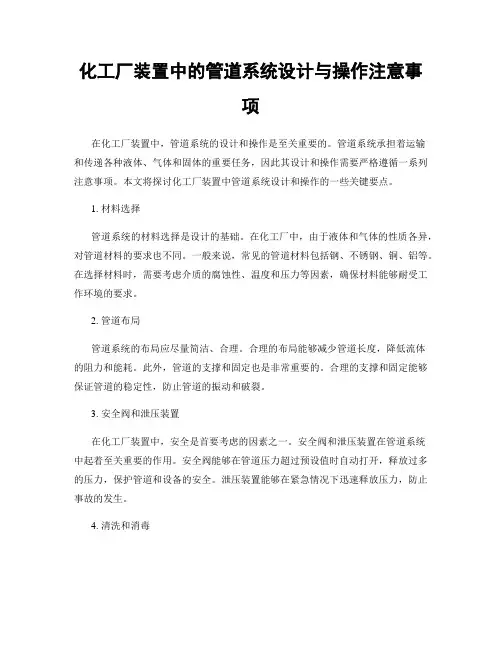

化工厂装置中的管道系统设计与操作注意事项在化工厂装置中，管道系统的设计和操作是至关重要的。

管道系统承担着运输和传递各种液体、气体和固体的重要任务，因此其设计和操作需要严格遵循一系列注意事项。

本文将探讨化工厂装置中管道系统设计和操作的一些关键要点。

1. 材料选择管道系统的材料选择是设计的基础。

在化工厂中，由于液体和气体的性质各异，对管道材料的要求也不同。

一般来说，常见的管道材料包括钢、不锈钢、铜、铝等。

在选择材料时，需要考虑介质的腐蚀性、温度和压力等因素，确保材料能够耐受工作环境的要求。

2. 管道布局管道系统的布局应尽量简洁、合理。

合理的布局能够减少管道长度，降低流体的阻力和能耗。

此外，管道的支撑和固定也是非常重要的。

合理的支撑和固定能够保证管道的稳定性，防止管道的振动和破裂。

3. 安全阀和泄压装置在化工厂装置中，安全是首要考虑的因素之一。

安全阀和泄压装置在管道系统中起着至关重要的作用。

安全阀能够在管道压力超过预设值时自动打开，释放过多的压力，保护管道和设备的安全。

泄压装置能够在紧急情况下迅速释放压力，防止事故的发生。

4. 清洗和消毒管道系统在投入使用之前，需要进行清洗和消毒。

清洗和消毒能够去除管道内的杂质和有害物质，确保管道系统的卫生和安全。

清洗和消毒的方法和剂量应根据具体情况进行选择，且需要遵循相关的操作规程。

5. 维护和保养管道系统的维护和保养是确保其正常运行的关键。

定期检查管道系统的密封性、支撑和固定情况，及时发现并修复漏水和破损问题。

此外，需要定期更换和清洗过滤器、阀门等附件，确保其正常运行。

6. 操作人员培训化工厂装置中的管道系统操作需要经过专门的培训。

操作人员需要熟悉管道系统的结构和性能，了解各种阀门、泵和仪表的使用方法。

此外，操作人员还需要了解管道系统的安全操作规程，严格按照规程进行操作，确保工作的安全和顺利进行。

在化工厂装置中，管道系统的设计和操作是确保生产安全和效率的重要环节。

化工装置工艺管道流程设计规范下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!化工装置工艺管道流程设计规范主要包括以下几个方面：1. 设计依据在进行化工装置工艺管道流程设计时，应依据国家相关标准、规范和规定，同时参考行业标准、企业标准及项目技术要求等。

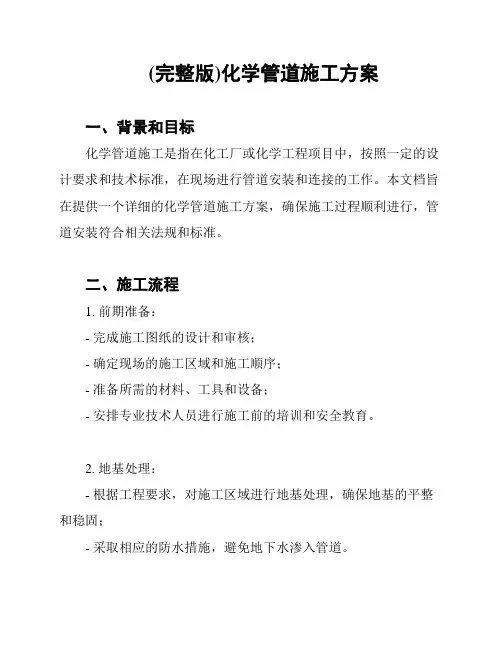

(完整版)化学管道施工方案一、背景和目标化学管道施工是指在化工厂或化学工程项目中，按照一定的设计要求和技术标准，在现场进行管道安装和连接的工作。

本文档旨在提供一个详细的化学管道施工方案，确保施工过程顺利进行，管道安装符合相关法规和标准。

二、施工流程1. 前期准备：- 完成施工图纸的设计和审核；- 确定现场的施工区域和施工顺序；- 准备所需的材料、工具和设备；- 安排专业技术人员进行施工前的培训和安全教育。

2. 地基处理：- 根据工程要求，对施工区域进行地基处理，确保地基的平整和稳固；- 采取相应的防水措施，避免地下水渗入管道。

3. 管道安装：- 按照设计图纸的要求，进行管道的布置和支撑；- 使用专用工具和技术，进行管道的切割、焊接和连接；- 在运输和安装过程中，严格遵守安全操作规程，确保管道不受损坏。

4. 测试和调试：- 在管道安装完成后，进行压力测试和泄漏测试，确保管道的密封性和安全性；- 调试管道系统，检查阀门、仪表和控制设备的工作情况；- 进行试运行，模拟正常工作状态，确保管道系统的稳定性和可靠性。

5. 完工验收：- 编制施工记录和验收报告，记录施工过程和测试结果；- 进行完工验收，检查管道系统是否符合设计要求和技术标准；- 完成所有相关文件和手续，确保管道系统的合法性和规范性。

三、安全措施在化学管道施工过程中，安全是至关重要的。

为了确保工人的安全和保护环境，需要采取以下措施：1. 限制进入施工区域的人员，保证工地的安全；2. 提供必要的劳动保护用具，如安全帽、防护眼镜、手套等；3. 配备消防设备，并定期进行消防演练；4. 定期检查和维护施工设备，确保其正常运行；5. 严禁在施工现场吸烟和使用明火。

四、质量控制为了保证化学管道施工的质量，需要采取以下措施：1. 严格按照设计要求和技术标准进行施工；2. 使用合格的材料和工艺，确保管道的耐腐蚀性和密封性；3. 对施工过程进行监督和检查，及时发现和纠正问题；4. 进行必要的测试和调试，确保管道系统的正常运行；5. 结合完工验收和记录，评估施工的质量和效果。

化工工艺管道工程施工化工工艺管道工程是指在化工生产过程中，用于输送物质、介质或能源的管道系统。

其施工过程涉及到管道的设计、材料采购、安装、维护和改造等多个方面，是整个化工生产系统中至关重要的一环。

本文主要介绍化工工艺管道工程施工的一般流程、主要工作内容及注意事项，以期为相关从业人员提供参考。

二、施工前准备工作1. 管道设计确认：在开始施工前，首先要确认管道设计方案，包括管道的材料、尺寸、敷设方向、支撑方式等，确保施工过程中不出现因设计不合理而导致的问题。

2. 材料采购准备：根据设计要求，采购所需的管道材料、连接件、支撑件及附件等，保证施工所需物资的充足。

3. 施工人员培训：对施工人员进行必要的培训，使其了解相关工艺要求、安全规范及施工流程，提升施工效率和质量。

4. 安全措施确定：在进行施工前，要做好安全措施的准备，确保施工现场的安全。

包括施工人员的劳动保护、作业区域的围栏设置、危险品防护等。

5. 施工计划编制：制定详细的施工计划，包括施工步骤、时间节点、质量标准等，为后续的施工作业提供指导。

三、施工工艺流程1. 材料准备：将所需的管道材料、连接件、支撑件、附件等按照设计要求进行准备，并进行材料清点和验收。

2. 管道布置：按照设计图纸，在施工现场进行管道的布置，包括管道的敷设方向、弯头、支架安装位置等。

3. 管道安装：根据布置的设计要求，进行管道的安装工作，包括管道的切割、焊接、连接、支撑等工作。

4. 管道试压：待管道安装完成后，进行管道的试压工作，以确保管道系统的密封性和安全性。

5. 绝热处理：对管道系统进行绝热处理，以减少能量损失和提高系统效率。

6. 防腐处理：对管道系统进行防腐处理，延长管道的使用寿命。

7. 系统调试：对管道系统进行调试，确保系统的正常运行和稳定性。

8. 施工验收：完成以上工序后，进行施工验收工作，按照设计要求进行管道系统的验收，确定系统的安全性和可靠性。

四、施工注意事项1. 安全第一：施工现场要做好安全防护，严格遵守相关安全规定，确保施工人员的人身安全。

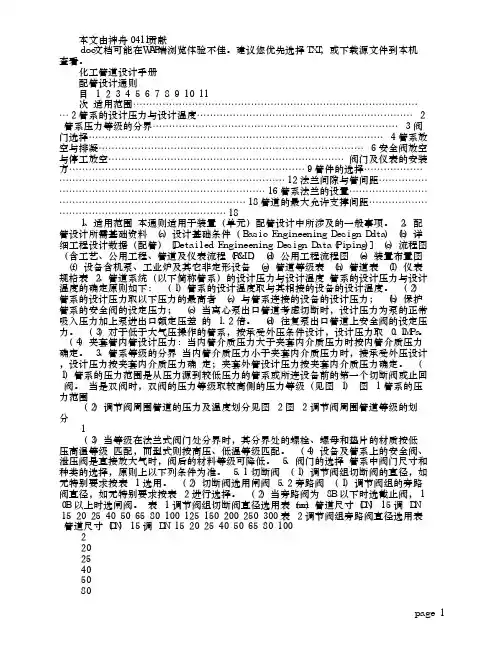

化工管道的设计规范化工管道作为化工生产的重要组成部分，其设计与施工关系着整个生产过程的安全与稳定性。

因此，设计及施工必须遵循一定的规范和标准，以保证管道的安全运行。

本文将介绍化工管道的设计规范。

一、管道设计前的准备在进行管道设计之前，必须对管道所在场地进行全面的调查。

包括地形、地质、气候等环境因素以及管道从事的工艺流程、通道安排、材料的选择、压力等级、温度范围、管道直线段和弯头支管的数量和尺寸、管道的敷设方式等。

进一步了解管道设计的具体要求，为设计作出完善的规划。

二、管道的选材原则管道本身是将液体、气体和固体等在不同的地点之间输送的通道，因此管道的材料应该选择易于加工、铸造、抗腐蚀、耐高温、耐高压的特种合金材料或塑料、橡胶、陶瓷等。

在选择时要优先考虑成本与材料性能的平衡性。

三、管道的设计原则管道设计不仅要满足输送管道流量、压力、粘度、密度等流体参数的要求，还应考虑到管道的设计、材料、施工和使用费用等因素。

1.设计应当充分考虑管道的耐压弯曲、扭曲和外力强度，分析管道的弹性，以提高其刚度和更好的承载能力。

2. 管道的设计应该尽可能地减少沉淀和积聚等事故发生的几率，尽可能使管道连续，并按照机械设计原理尽可能尽量采用一些负责的制造工艺技术来严格控制制造工艺。

3.设计过程中应充分考虑到整个管道系统的维护和试运行。

保留最小的维修空间，以方便将来满足维护、检验和清理工作的需要，而不使维修过程过于复杂和繁琐。

四、管道的安装原则1.管道敷设施工应注意安全，盲目施工将会危害到人体和现场的辐射等安全问题。

2.管道敷设过程中应考虑管道强度以及管道过程中的压力，网络管道更加重要，网络整体采用制造工艺中高框架和强设施容器为基本构造原则，并分布在整个流程的关键部分。

3.管道的施工应严格按照图纸规范和施工规范进行，尤其在埋地敷设的时候，必须严格按照施工方案设计，检查管道的强度、弹性和耐用性，保证管道的安全性能。

五、管道的维护原则管道的维护是保障管道安全运行的重要措施。

化工管道的设计规范一、设计依据1.国家和地方法规及标准：根据《安全生产法》、《工业企业安全生产条例》等相关法律法规以及国家和地方制定的相关标准进行设计。

2.行业标准：根据化工行业标准进行设计，如《化工企业设计规范》、《石油化工设计规范》等。

3.设计任务书：根据项目的设计任务书及用户需求进行设计。

4.设计原则：安全、可靠、经济、先进的原则。

二、设计内容1.管道系统布置：按照工艺流程要求、安全操作要求等确定管道系统的布置方案。

考虑到设备间的相对位置、管道维修与拆卸的方便性，以及安装、维护操作的安全性。

2.管道材料的选择：根据介质性质、温度、压力等要求选择合适的管道材料，如不锈钢、碳钢、塑料等。

3.管道尺寸的确定：根据流量、管道长度、压降等计算确定合适的管道尺寸，保证流体的正常流动，并考虑到未来的扩建和改造。

4.管道支撑与固定：根据管道尺寸、重量、介质流速等要求设计合适的支撑和固定措施，保证管道的稳定性和安全性。

5.管道接口与连接：选择适当的接口与连接方式，如焊接、法兰连接、螺纹连接等，保证接头的可靠性和密封性。

6.管道防腐蚀和绝热：根据介质特性和工作条件，采取合适的防腐蚀和绝热措施，延长管道使用寿命，减少能量损失。

7.管道支路及液体分配：根据工艺要求和流体特性设计管道支路和液体分配系统，确保液体的均匀分配和流动平衡。

8.管道附件与设备布置：根据工艺要求和设备安装的需要，合理布置管道附件和设备，如泵、阀门、仪表等。

9.管道安全附件：设计合适的管道安全附件，包括压力表、温度传感器、流量计、报警装置等，确保管道系统的安全运行。

10.管道清洗与消毒：设计管道清洗与消毒方案，确保管道系统的洁净度和无菌性。

三、设计标准1.管道设计压力：按照介质和工艺要求，确定管道的设计压力，保证管道安全运行。

2.管道设计温度：根据介质和工艺要求，确定管道的设计温度，保证管道材料的耐温性能。

3.管道支撑与固定标准：根据管道尺寸、重量和地震设计要求，设计合适的管道支撑与固定标准。

化工工艺设计的程序和步骤一、设计准备工作：1.熟悉设计任务和设计内容，全面理解课题提出的设计要求。

2.了解课题所涉及的相关内容，搜集资料，排出设计进度计划。

3.查阅文献资料和工艺路线、工艺流程和重点设备有关资料，并对搜集资料的适用范围进行筛选。

4.搜集相关设计资料，深入生产现场调查研究、消化、筛选、吸收并归类整理。

二、确定生产方法：1.搜集资料，调查研究2.落实关键设备3.对各种生产方法的技术性、经济性、安全性对比分析4.对选定的生产工艺修改、补充、完善5.治理三废，消除污染。

三、工艺流程设计：1.确定整个生产工艺流程的组成，确定每个过程或工序组成2.确定控制方案，确定各过程的连接方法，选用合适仪表，3.建立工艺流程方案（概念设计方框图），勾画工艺物料流程草图，不断修改、补充、完善。

四、化工计算及绘制主要设备图、管道仪表流程施工图：1.根据资料基础数据，进行物料衡算、热量衡算和设备选型工艺计算，确定生产设备型号、规格尺寸和台数、材质等，编制设备表。

2.绘制主要设备图，绘制施工阶段管道仪表流程图。

五、车间布置设计:1.任务：确定界区内厂房及场地配置、厂房或框架结构形式，确定工艺流程图中全部设备平面布置的具体位置。

2.绘图：绘制平面与立面车间布置图。

六、化工管路设计：1.任务：根据输送介质物化参数，选择流速、计算管径以及管材材质、壁厚，确定管道连接方式及管架形式、高度、跨度等。

确定工艺流程图中全部管线、阀件、管架、管件的位置，满足工艺要求，便于安装、维修，整齐美观。

2.绘图：绘制平面与立面车间管路布置图。

七、提供设计条件：向其他总图、土建、外管、设备、水、电、气、制冷等非工艺专业提设计条件，使其他专业更好地为生产工艺配套服务。

八、编制设计说明书设计说明书，是设计人员在完成本车间工艺（装置）设计后，为了阐明本设计时所采用的先进技术、工艺流程、设备、操作方法、控制指标及设计者需要说明的问题而编制的。

车间工艺设计的最终产品是设计说明书、附图（总平面布置图、流程图、设备布置图、设备图等）和附表（设备一览表、材料汇总表等）。

化工设计管道和工艺的工时比例详细设计阶段化工设计管道和工艺的工时比例详细设计阶段在化工设计的过程中，管道和工艺设计是非常重要的环节之一。

因此，在设计阶段需要合理安排工时，确保设计过程的高效进行。

本文将详细介绍化工设计管道和工艺的工时比例。

化工设计管道的工时比例大致占整个设计阶段的30%到40%。

管道设计要求工程师对管道的输送流体性质、输送量、流速、温度、压力等参数有全面的了解，并结合工艺装置的布局和设备安装要求，对管道进行合理的设计。

管道设计工时包括以下几个方面：1. 管道流体参数计算：根据工艺要求和管道设计的特定参数，工程师需要进行管道内流体的性质计算，包括流量、流速、压力损失、温度变化等。

这些计算需要考虑到输送介质的特性、管道的材质和尺寸等因素，工时比例约为5%到10%。

2. 管道网络模拟与优化：在管道设计过程中，工程师需要使用专业的软件进行管道网络的模拟和优化。

通过软件模拟，可以评估管道系统的工作状态、找出潜在的问题和改进空间，并优化管道网络的结构和尺寸。

该部分工时比例约为10%到15%。

3. 管道绘图和布局设计：工程师需要根据工艺要求和现场情况，进行管道绘图和布局设计。

绘图包括根据流程图和设备图纸绘制管道的平面图、剖面图和示意图等。

布局设计包括确定管道的起点和终点、管道的走向和高差等。

该部分工时比例约为10%到15%。

4. 管道材料和防腐设计：工程师需要根据介质性质、工艺要求和环境条件选择合适的管道材料，并进行管道的耐腐蚀设计。

该部分工时比例约为5%到10%。

而化工设计工艺的工时比例大致占整个设计阶段的60%到70%。

工艺设计要求工程师对生产过程的各个环节进行综合考虑，确保工艺流程的高效和安全。

工艺设计工时包括以下几个方面：1. 工艺流程设计：根据产品要求和原料的性质，工程师需要设计出适当的工艺流程方案。

该方案要求合理安排反应步骤、分离步骤和纯化步骤，以及反应条件和操作参数的确定。

工时比例约为15%到20%。

第7章管道布置图绘制▪本章导引▪管道布置图设计基础▪管道布置图的绘制▪本章重点知识分析本章目录本章目录本章导引管道设计中根据管道仪表流程图(PID，带控制点的工艺流程图)、设备布置图及有关的土建，仪表，电气，机泵等方面的图纸和资料为依据，对管道进行合理的布置设计，绘制出管道布置图。

管道布置图的设计首先应满足工艺要求，便于安装，操作及维修，并要合理，整齐，美观。

管道布置图在化工设备进行最后安装阶段具有重要的意义。

好的管道布置图不仅能使安装者容易读懂图纸所要表达的含义，加快施工进程，同时也杜绝诸如将测量孔安放在光线不好的场合，或者将阀门的安装的方位朝向墙面，使之很难操作。

位置设备。

因此，在各种化工工程具体施工前，必须绘制好详细的管道布置。

管道布置图的绘制工作非常繁重，同时对时间的要求也较紧，另外，在具体施工过程中会碰到各种与原设计现场不同或原设计中错误的情况，需要及时更新管道布置图。

这时，如果采用计算机绘图，就可以充分发挥计算机快速、易修改的特点，及时提供更新后的管道布置图。

在本章中，我们将对管道布置图的基础知识作一个大致的介绍，着重在如何利用计算机绘制管道布置图，我们将会对管道布置图中用到的主要零件的绘制作一个较详细的介绍，对于整体图主要在于其绘制思路上，希望读者在学习本章内容的同时，参考有关化工管道布置的书籍，以便于对本章内容的理解。

本章目录本章目录管道布置图设计基础管道布置设计图分类⑴管道平面设计图管道平面设计图使每个工程的平面设计中，都需要绘制的平面设计图．此图是一种综合性的条件图，它包括最后设计所需的一切内容，如：主要管道走向；容器支座、平台、，梯子、栏杆的位置和尺寸；电缆托架和电缆沟的走向；基础建筑物、构筑物的外形；吊车梁、吊杆、吊钩的位置和起重能力；主要管架的位置、管口，支架，人孔，手孔，吊耳，铭牌方位；公用物料站、空调设设施、排水地漏等。

⑵管道平面布置图管道布置图是用来表达车间(或装置)内管道的空间位置情况的图样，又称管道配管图或安装图。

流体输送管路设计目录1.任务书2。

设计过程2。

1流程图2.2管道设计2。

2。

1主管道规格确定2.2.2管道特性方程估算2.3泵的设计2。

3.1项目基础数据及相关信息2.3.2泵型号确定及其基础特性参数2.3.3泵工作点确定及其性能参数的校正2。

3.4泵的安装高度估算2。

4设计结果一览图表3．条件变化对输送系统的影响分析4．操作过程及注意事项5．设计评述6．参考文献7.符号说明一、任务书某工厂需要将一定量溶剂从贮槽送往高位槽，两槽液面稳定,其间的垂直距离为10m，溶剂温度20℃，溶剂贮槽液面与地面的距离为3m，试解决下列问题：⑴选择输送管子,并画出示意图；⑵选择合适类型的泵；⑶求泵的轴功率和电机功率；⑷确定泵的安装位置；⑸确定泵的工作点、损耗在阀门上的轴功率；⑹现若流量需增加10％，可采取什么措施? 分析管路设计中可行的节能措施.注：学号单号同学选用溶剂为乙醇，双号同学选用溶剂为甲醇，输送量为（50+学号最后两位)吨/小时。

要求:查阅相关工程设计手册或其它文献，写出设计报告，对工艺参数的选用附上相关出处。

二、设计过程1.流程图2。

管道设计2.1物理参数及操作环境条件在20℃，即303。

15K 下进行，储罐A 与大气相通，其液面上方大气压假定为1atm,离心泵根据管路计算选择。
