嵌入式操作系统启动流程

嵌入式启动流程：汇编代码解析1.加载引导程序嵌入式系统在加电后，第一个执行的程序通常是引导程序（Bootloader）。

它负责从存储设备中加载并执行后续的程序。

引导程序通常在启动时进行硬件设备的自检，然后从特定的存储位置（如闪存或RAM）加载后续程序。

引导程序通常使用汇编语言编写，因为它需要在硬件级别进行操作。

它负责初始化CPU、内存、硬盘等硬件设备，并确保系统环境满足后续程序的要求。

2.初始化硬件设备在引导程序之后，接下来的任务是初始化硬件设备。

这包括初始化CPU、内存、硬盘、显示器等设备。

初始化硬件设备的过程包括设置设备的寄存器、配置设备的接口等。

在这个过程中，硬件设备被配置为适合后续程序运行的状态。

3.设置内存管理器在硬件设备初始化完成后，接下来需要设置内存管理器。

内存管理器负责管理系统的内存资源，包括内存的分配、释放和保护。

内存管理器通常由操作系统内核提供，因此在加载操作系统内核之前，需要先初始化内存管理器。

4.加载操作系统内核在内存管理器初始化完成后，可以加载操作系统内核。

操作系统内核是系统的核心部分，负责管理系统资源、调度应用程序的运行等。

操作系统内核通常被压缩并保存在存储设备中，因此需要先解压缩并加载到内存中。

然后，内核会进行自身的初始化，包括设置系统时钟、配置设备驱动等。

5.启动内核并初始化系统服务在操作系统内核加载并初始化完成后，可以启动内核并初始化系统服务。

系统服务是指为应用程序提供支持的底层服务，如文件系统、网络服务等。

启动内核后，会执行一系列的系统初始化过程，包括设置系统环境变量、加载系统服务等。

这些过程完成后，系统就可以接受应用程序的请求并为其提供服务。

6.加载文件系统和应用程序在系统服务初始化完成后，可以加载文件系统和应用程序。

文件系统是存储和管理文件数据的系统，应用程序则是为用户提供服务的程序。

文件系统通常被加载到内存中，并初始化为可用的状态。

然后，可以按需加载应用程序到内存中并执行。

ARM开发教程之ARM体系的嵌入式系统BSP的程序设计简介：ARM公司在32位RISC的CPU开发领域不断取得突破，其结构已经从V3发展到V6。

BSP（Board Support Package）板级支持包介于主板硬件和操作系统之间，其功能与PC 机上的BIOS相类似，主要完成硬件初始化并切换到相应的操作系统。

BSP是相对于操作系统而言的，不同的操作系统对应于不同定义形式的BSP，例如VxWorks的BSP和Linux的BSP相对于某一CPU来说，尽管实现的功能一样，可是写法和接口定义是完全不同的。

另外，仔细研究所用的芯片资料也十分重要，例如尽管ARM在内核上兼容，但每家芯片都有自己的特色。

所以这就要求BSP程序员对硬件、软件和操作系统都要有一定的了解。

本文介绍基于ARM体系的嵌入式应用系统初始化部分BSP的程序设计。

本文引用的源码全部是基于HMS320C7202芯片设计，并已成功运行。

1 ARM开发教程之初始化过程尽管各种嵌入式应用系统的结构及功能差别很大，但其系统初始化部分完成的操作有很大一部分是相似的。

嵌入式系统的启动流程如图1所示。

1.1 设置入口指针启动程序首先必须定义指针，而且整个应用程序只有一个入口指针。

一般地，程序在编译链接时将异常中断向量表链接在0地址处，并且作为整个程序入口点。

入口点代码如下：ENTRY（_start）；开始1.2 ARM开发教程之设置异常中断向量表ARM要求中断向量表必须放置在从0开始、连续8×4字节的空间内。

各异常中断向量地址以及中断的算是优先级如表1：表1 各异常中断的中断向量地址以及中断的处理优先级中断向量地址异常中断类型异常中断模式优先级（6最低）0x0 复位特权模式（SVC）10x4 未定义中断未定义指令中止模式（Undef) 60x8 软件中断（SWI）特权模式（SVC）60x0c 指令预取中止中止模式50x10 数据访问中止中止模式20x14 保留未使用未使用0x18 外部中断请求（IRQ）外部中断（IRQ）模式40x1c 快速中断请求（FIQ）快速中断（FIQ）模式 3每当一个中断发生后，ARM处理器便强制把程序计数器（PC）指针置为向量表中对应中断类型的地址值。

嵌入式linux系统的启动流程
嵌入式Linux系统的启动流程一般包括以下几个步骤：
1.硬件初始化：首先会对硬件进行初始化，例如设置时钟、中
断控制等。

这一步骤通常是由硬件自身进行初始化，也受到系统的BIOS或Bootloader的控制。

2.Bootloader引导：接下来，系统会从存储介质（如闪存、SD
卡等）的Bootloader区域读取引导程序。

Bootloader是一段程序，可以从存储介质中加载内核镜像和根文件系统，它负责进行硬件初始化、进行引导选项的选择，以及加载内核到内存中。

3.Linux内核加载：Bootloader会将内核镜像从存储介质中加载到系统内存中。

内核镜像是包含操作系统核心的一个二进制文件，它由开发者编译并与设备硬件特定的驱动程序进行连接。

4.内核初始化：一旦内核被加载到内存中，系统会进入内核初
始化阶段。

在这个阶段，内核会初始化设备驱动程序、文件系统、网络协议栈等系统核心。

5.启动用户空间：在内核初始化完毕后，系统将启动第一个用
户空间进程(init进程)。

init进程会读取并解析配置文件（如
/etc/inittab）来决定如何启动其他系统服务和应用程序。

6.启动其他系统服务和应用程序：在用户空间启动后，init进
程会根据配置文件启动其他系统服务和应用程序。

这些服务和应用程序通常运行在用户空间，提供各种功能和服务。

以上是嵌入式Linux系统的基本启动流程，不同的嵌入式系统可能会有一些差异。

同时，一些特定的系统也可以添加其他的启动流程步骤，如初始化设备树、加载设备固件文件等。

1嵌入式操作系统启动流程1.在通电后,初始化硬件（bootrom）2.支持VxWorks与硬件驱动通信（Image的底层驱动）3.本质上是硬件驱动、初始化的合集；2研究BSP内容:1.系统image的生成与image的种类2.image的download下载过程3.系统的启动顺序与过程4.调试环境的配置及远端调试的方式与方法5.相应BSP设置文件的修改(网络,串口..)6.BSP各文件的构成与作用.7.要对系统底层驱动清晰,也就是对CPU及有关的硬件有所熟悉.要紧是32微处理器(上电启动过程, download image的方式方法,读写ROM,地址空间分配,MMU,寄存器,中断定义,..).参照硬件资料,多读一些源码会有所帮助.3BSP要紧文件目录的构成及要紧文件的作用:3.1目录target/config/All:这个目录下的文件是所有BSP文件共享的,不是特别需要不要更换里面的任何文件.configAll.h:缺省定义了所有VxWorks的设置.假如不用缺省的设置,可在BSP目录下的config.h文件中用#define或者#undef方式来更换设置.bootInit.c:在romInit.s后,完成Boot ROM的第二步初始化.程序从romInit.s中的romInit()跳到这个文件中的romStart().来执行必要的解压与ROM image的放置.bootConfig.c:完成Boot ROM image的初始化与操纵.usrConfig.c: VxWorks image的初始化代码.3.2目录target/config/comps/src:涉及系统核心的components,要紧由target/config/All中usrConfig.c中函数调用3.3目录target/config/bspname:包含系统或者硬件有关的BSP文件.MakefileREADMEBSP公布纪录,版本,总的文档config.hconfigNet.h网络驱动的要紧设置文件,要紧对END驱动设置.romInit.ssysALib.s汇编语言文件,程序员能够把自己的汇编函数放在这个文件里,在上层调用.VxWorks image的入口点_sysInit在这个文件里,是在RAM中执行的第一个函数.sysLib.c包含一些系统有关的函数例程,提供了一个board-level的接口,VxWorks与应用程序能够以system-indepent的方式生成.这个文件还能包含目录target/config/comps/src的驱动.sysScsi.c可选文件用于Scsi设备设置与初始化.sysSerial.c可选文件用于所有的串口设置与初始化.bootrom.hexASIC文件包含VxWorks Boot ROM代码VxWorks运行在目标机上,完整的,连结后的VxWorks二进制文件.VxWorks.sym完全的,连结后带有符号表的VxWorks二进制文件VxWorks.st完全的,连结后,standalone,带有符号表的VxWorks二进制文件4VxWorks Image4.1VxWorks images consist of:•Text segment---executable instruction.•Data segment---Initilized global and static varibles.•BSS.4.2分类与工作机理：Bootrom不是VxWorks Image，不参与讨论它本质上是一段Boot program，最少的系统初始化,要紧用于启动装载VxWorks image.通常有压缩与不压缩两种形式,如bootrom与boot_uncmp.与VxWorks image的区别在于一个Bootrom调用bootConfig.c,而VxWorks调用usrConfig.c.VxWorks 本质上分为两大类：1．Vxworks分为两大类：1)Uploaded images（通过网口、串口、硬盘、软盘、DOC、ROM中加载到RAM中执行的）vxWorks - basic Tornado, shell 与symbol table 在主机端vxWorks.st（文件很大）- 独立的image,包含shell与symbol table 在目标板运行2)ROM based images(直接烧入ROM的VxWorks):VxWorks_Rom类的Vxworks又分了两类：1）驻留的resident 2)不住留的1.不住留的ROM – Based VxWorks Image2.驻留的VxWorks_rom_resident2．说的再具体点：1)可下载的Vxworks image2)ROM中烧制的Image1.vxWorks_rom - Tornado in ROM,非压缩, 在RAM 中运行2.vxWorks.res_rom_nosym - Tornado in ROM, 非压缩,在ROM 中运行3.vxWorks.st_rom - Stand-alone in ROM, 压缩, RAM 中运行4.vxWorks.res_rom - Stand-alone in ROM, 非压缩, ROM 中运行3．VxWorks在存储介质中的存放方式5启动5.1启动概述1．Bootrom 的启动最少的系统初始化,要紧用于启动装载VxWorks image.通常有压缩与不压缩两种形式,如bootrom与boot_uncmp.与VxWorks image的区别在于一个Bootrom 调用bootConfig.c,而VxWorks调用usrConfig.c.文件romInit.s中的romInit()---->文件bootInit.c中的romStart()---->文件bootConfig.c中的usrInit()----->sysHwInit()----->usrKernelInit()----->KernelInit(usrRo ot,...)其中 /target/config/all/bootConfig.c是Boot ROM设置模块.用于通过网络加载VxWorks image.usrRoot()---->bootCmdLoop(void)命令行选择,或者autobooting----->bootLoad(pLine, &entry)加载模块到内存(网络,TFFS,TSFS...)----->netifAttach()---->go(entry)----->(entry)()从入口开始执行,不返回.•各个函数的要紧作用romInit()-----power up,disable interrupt,put boot type on thestack,clears caches.romStart()-----load Image Segments into RAM.usrInit()-----Interrupt lock out,save imformation about boot type,handle all the Initialization before the kernel is actually started,then starts the kernel execution to create an initial task usrRoot().This task completes the start up.sysHwInit()-----Interrup locked,Initializeshardware,registers,activation kernelKernelInit(usrRoot,...)-----•Initializes and starts the kernel.•Defines system memory partition.•Activates a task tUsrRoot to complete initalization.•Unlocks inierrupts.•Uses usrInit()stack.usrRoot()•初始化内存分区表(memory partition library)•初始化系统系统时钟(system clock)•初始化输入输出系统(I/O system)----可选•Create devices----可选•设置网络(Configure network)--------可选•激活WDB目标通信(Activate WDB agent)---------可选•调用程序(Activate application)2．VxWorks的启动1)Loadable VxWorks的启动a)使用Bootrom进行最小系统起动b)加载程序段、数据段、BBS段c)跳转到RAM中运行的VxWorks的启动（详见下面）2)VxWork_ROM的VxWorks启动1.ROM中运行的VxWorks的启动VxWorks在ROM中运行,即写入ROM中的VxWorks是非压缩的,不需要解压,系统直接跳到ROM的首地址,运行VxWorks.注意:ROM运行的VxWorks并不支持所有的主扳,应以主扳手册为准.文件romInit.s中的romInit()---->文件bootInit.c中的romStart()---->文件usrConfig.c中的usrInit()----->sysHwInit()----->usrKernelInit()----->KernelInit(usrRo ot,...)VxWorks在ROM中运行要紧是为了节约RAM空间,以便应用程序有更大的空间运行.只把VxWorks image的data段复制到RAM的LOCAL_LOW_ADRS, text部分留在ROM并在ROM中执行.ROM中运行的VxWorks缺点是运行速度慢.2.RAM中运行的VxWorks的启动VxWorks在RAM中运行,即写入ROM中的Boot或者VxWorks Image是压缩的,需要先解压copy所有的text与data到RAM的LOCAL_LOW_ADRS中,下面sysInit()要紧是初始化RAM用的,系统直接跳到RAM的首地址,运行VxWorksusrInit()前面不压缩,即romInit(),romStart()不能压缩.文件romInit.s中的romInit()---->文件bootInit.c中的romStart()---->sysaLib.s中的sysInit()---->文件usrConfig.c中的usrInit()----->sysHwInit()----->usrKernelInit()----->KernelInit(usrRo ot,...)RAM运行的Boot或者VxWorks image的text段或者data段会从ROM复制到RAM,在RAM中运行.其中usrRoot()是VxWorks启动的第一个任务,由它来初始化 driver,network等描述:romInit.s first execute in flash,minal initiliz,then jump to romStart.romStart()开始装载与解压image到RAM,sysaLib.s是在RAM中执行的第一个函数.。

arm版本linux系统的启动流程ARM架构是一种常见的处理器架构，被广泛应用于嵌入式设备和移动设备中。

在ARM版本的Linux系统中，启动流程是非常重要的，它决定了系统如何从开机到正常运行。

本文将详细介绍ARM版本Linux系统的启动流程。

一、引导加载程序（Bootloader）引导加载程序是系统启动的第一阶段，它位于系统的固化存储器中，比如ROM或Flash。

在ARM版本的Linux系统中，常用的引导加载程序有U-Boot和GRUB等。

引导加载程序的主要功能是加载内核镜像到内存中，并将控制权转交给内核。

二、内核初始化引导加载程序将内核镜像加载到内存后，控制权被转交给内核。

内核初始化是系统启动的第二阶段，它主要完成以下几个步骤：1. 设置异常向量表：ARM架构中，异常是指硬件产生的中断或故障，比如系统调用、中断请求等。

内核需要设置异常向量表，以便正确处理异常。

2. 初始化处理器：内核对处理器进行初始化，包括设置页表、启用缓存、初始化中断控制器等。

3. 启动第一个进程：内核创建第一个用户进程（一般是init进程），并将控制权转交给它。

init进程是系统中所有其他进程的父进程，负责系统的初始化工作。

三、设备树（Device Tree）设备树是ARM版本Linux系统中的一种机制，用于描述硬件设备的相关信息。

在内核初始化过程中，内核会解析设备树，并建立设备树对象，以便后续的设备驱动程序使用。

设备树描述了硬件设备的类型、地址、中断等信息，以及设备之间的连接关系。

它使得内核能够在运行时自动识别和配置硬件设备，大大提高了系统的可移植性和灵活性。

四、启动初始化（Init）启动初始化是系统启动的第三阶段，它是用户空间的第一个进程（init进程）接管系统控制权后的操作。

启动初始化主要完成以下几个任务：1. 挂载根文件系统：启动初始化会挂载根文件系统，使得用户可以访问文件系统中的文件和目录。

2. 加载系统服务：启动初始化会加载并启动系统服务，比如网络服务、日志服务、时间同步服务等。

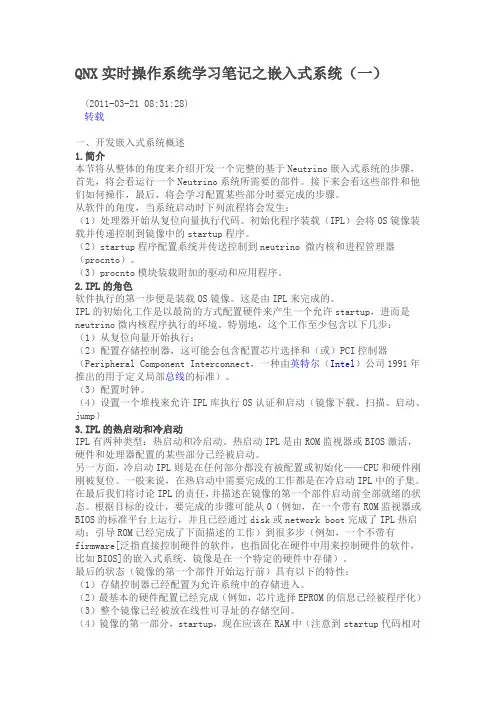

QNX实时操作系统学习笔记之嵌入式系统（一）(2011-03-21 08:31:28)转载一、开发嵌入式系统概述1.简介本节将从整体的角度来介绍开发一个完整的基于Neutrino嵌入式系统的步骤，首先，将会看运行一个Neutrino系统所需要的部件。

接下来会看这些部件和他们如何操作，最后，将会学习配置某些部分时要完成的步骤。

从软件的角度，当系统启动时下列流程将会发生：（1）处理器开始从复位向量执行代码。

初始化程序装载（IPL）会将OS镜像装载并传递控制到镜像中的startup程序。

（2）startup程序配置系统并传送控制到neutrino 微内核和进程管理器（procnto）。

（3）procnto模块装载附加的驱动和应用程序。

2.IPL的角色软件执行的第一步便是装载OS镜像。

这是由IPL来完成的。

IPL的初始化工作是以最简的方式配置硬件来产生一个允许startup，进而是neutrino微内核程序执行的环境。

特别地，这个工作至少包含以下几步：（1）从复位向量开始执行；（2）配置存储控制器，这可能会包含配置芯片选择和（或）PCI控制器（Peripheral Component Interconnect，一种由英特尔（Intel）公司1991年推出的用于定义局部总线的标准）。

（3）配置时钟。

（4）设置一个堆栈来允许IPL库执行OS认证和启动（镜像下载、扫描、启动、jump）3.IPL的热启动和冷启动IPL有两种类型：热启动和冷启动。

热启动IPL是由ROM监视器或BIOS激活，硬件和处理器配置的某些部分已经被启动。

另一方面，冷启动IPL则是在任何部分都没有被配置或初始化——CPU和硬件刚刚被复位。

一般来说，在热启动中需要完成的工作都是在冷启动IPL中的子集。

在最后我们将讨论IPL的责任，并描述在镜像的第一个部件启动前全部就绪的状态。

根据目标的设计，要完成的步骤可能从0（例如，在一个带有ROM监视器或BIOS的标准平台上运行，并且已经通过disk或network boot完成了IPL热启动；引导ROM已经完成了下面描述的工作）到很多步（例如，一个不带有firmware[泛指直接控制硬件的软件，也指固化在硬件中用来控制硬件的软件，比如BIOS]的嵌入式系统，镜像是在一个特定的硬件中存储）。

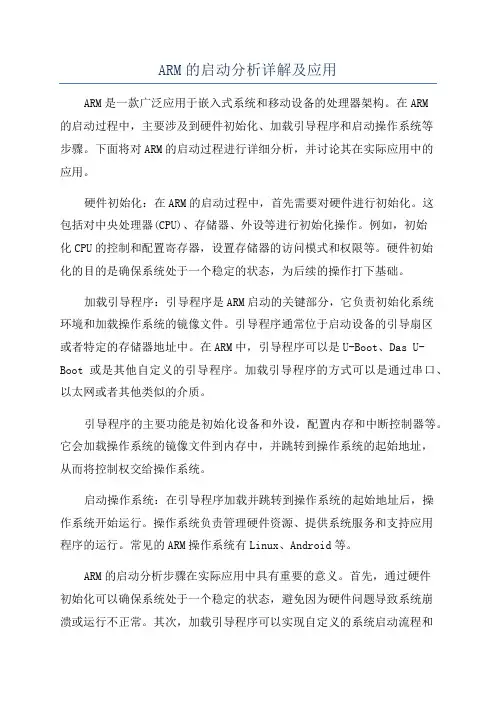

ARM的启动分析详解及应用ARM是一款广泛应用于嵌入式系统和移动设备的处理器架构。

在ARM的启动过程中，主要涉及到硬件初始化、加载引导程序和启动操作系统等步骤。

下面将对ARM的启动过程进行详细分析，并讨论其在实际应用中的应用。

硬件初始化：在ARM的启动过程中，首先需要对硬件进行初始化。

这包括对中央处理器(CPU)、存储器、外设等进行初始化操作。

例如，初始化CPU的控制和配置寄存器，设置存储器的访问模式和权限等。

硬件初始化的目的是确保系统处于一个稳定的状态，为后续的操作打下基础。

加载引导程序：引导程序是ARM启动的关键部分，它负责初始化系统环境和加载操作系统的镜像文件。

引导程序通常位于启动设备的引导扇区或者特定的存储器地址中。

在ARM中，引导程序可以是U-Boot、Das U-Boot或是其他自定义的引导程序。

加载引导程序的方式可以是通过串口、以太网或者其他类似的介质。

引导程序的主要功能是初始化设备和外设，配置内存和中断控制器等。

它会加载操作系统的镜像文件到内存中，并跳转到操作系统的起始地址，从而将控制权交给操作系统。

启动操作系统：在引导程序加载并跳转到操作系统的起始地址后，操作系统开始运行。

操作系统负责管理硬件资源、提供系统服务和支持应用程序的运行。

常见的ARM操作系统有Linux、Android等。

ARM的启动分析步骤在实际应用中具有重要的意义。

首先，通过硬件初始化可以确保系统处于一个稳定的状态，避免因为硬件问题导致系统崩溃或运行不正常。

其次，加载引导程序可以实现自定义的系统启动流程和初始化操作，满足特定应用需求。

最后，启动操作系统可以为用户提供高效、稳定的系统环境，并支持各种应用程序的运行。

在实际的应用中，ARM的启动分析步骤具有广泛的应用。

例如，嵌入式系统可以通过自定义的引导程序来实现特定的启动流程和初始化操作，以满足设备的需求。

移动设备则可以通过加载引导程序和启动操作系统来提供稳定的系统环境和良好的用户体验。

VxWorks引导启动过程一基本概念及引导概述1 bootloader/bootrom/bootstrapCPU上电经自复位的过程（由硬件时序逻辑决定的Power-On StrappingSequence）后，指令指针指向一个固定的地址（after-reset startingpoint）。

这个固定地址因体系架构而异：在一个基于ARM7TDMI core 的嵌入式系统中，系统在上电或复位时通常都从地址0x00000000 处开始执行；在一个MIPS体系架构的嵌入式系统中，系统在上电或复位时通常都从地址0xBFC00000（0x1FC00000）处开始执行。

无论是ARM中的0x00000000，还是MIPS中的0x1FC00000，这个入口地址处往往存放的就是系统的Boot Loader程序。

这个地址往往映射（可参考具体datasheet的Memory Map）为Boot Rom的地址空间，这里的Boot Rom通常为NOR Flash或者SPIFlash（早期的可能为EEPROM等非易失性存储介质）。

由此可见，bootloader（引导加载程序）是系统上电后运行的第一段软件代码。

bootrom则是用来存储bootloader的ROM/Flash芯片。

当然bootrom（ROM/Flash）上不仅仅只是存储bootloader，往往还存储着系统映像、应用程序资源和用户配置数据等信息。

这样，嵌入式设备每次重新上电后，总能加载系统和恢复上一次的配置。

因为嵌入式设备中往往没有配备磁盘，SDRAM又是易失的，因此bootrom上往往还存放着系统映像等数据（可能是压缩的）。

在嵌入式系统中，通常没有像BIOS那样的固件程序（注，有的嵌入式CPU也会内嵌一段短小的启动微码），因此整个系统的加载启动任务就完全由Boot Loader来完成。

此时，CPU只认得指令，因此bootloader一般以纯汇编指令开始，而不应该包含任何ELF格式的文件头信息（这些信息只有特定OS才能识别）。

嵌入式mcu启动流程
嵌入式MCU启动流程是指从MCU上电开始，到系统正常运行的整个过程。

它是嵌入式系统的基础，对于熟悉MCU编程的工程师来说，了解启动流程是非常必要的。

MCU的启动流程一般可以分为以下几个步骤：
1. 外围电路初始化：包括时钟、复位电路、IO口等外围电路初始化，这些电路的初始化对于MCU正常工作至关重要。

2. MCU内部时钟初始化：主要是设置MCU内部时钟源以及分频器等，保证MCU内部时钟的稳定性。

3. 外设初始化：根据硬件设计的需求，初始化各种外设，如串口、定时器、ADC、PWM等。

4. 系统启动代码：指MCU的启动代码，由汇编代码和C语言代码组成，包括堆栈设置、中断向量表设置、系统时钟设置等。

5. 用户应用程序启动：系统启动完成之后，用户应用程序开始运行。

以上是嵌入式MCU启动流程的主要步骤，各个步骤之间存在一定的顺序和依赖关系，必须按照一定的步骤来进行。

熟悉嵌入式MCU启动流程，可以更好地理解嵌入式系统的整体结构和运行原理，对于编写高效、稳定、可靠的嵌入式程序具有重要的指导作用。

- 1 -。

嵌入式程序执行流程嵌入式系统是一种专门设计用于特定应用领域的计算机系统，它通常被嵌入到各种设备中，如手机、汽车、家电等。

嵌入式系统的核心是嵌入式程序，它负责控制设备的各种功能和操作。

在嵌入式系统中，程序的执行流程是至关重要的，它直接影响着设备的性能和稳定性。

嵌入式程序执行流程通常包括以下几个关键步骤：1. 启动和初始化，当嵌入式系统上电或者重启时，首先会执行启动和初始化的过程。

这个过程包括硬件初始化、内存分配、外设初始化等操作，确保系统能够正常工作。

2. 软件加载，一旦系统初始化完成，嵌入式程序会被加载到系统中。

通常，嵌入式程序会被存储在闪存或者EEPROM等非易失性存储器中，然后通过引导程序加载到系统的内存中。

3. 程序执行，一旦程序被加载到内存中，CPU开始执行程序的指令。

程序的执行流程包括各种操作，如数据处理、控制流程、输入输出等，以实现设备的各种功能。

4. 中断处理，在程序执行的过程中，设备可能会产生各种中断，如定时器中断、外部设备中断等。

嵌入式系统需要及时响应这些中断，并执行相应的中断服务程序。

5. 系统关闭，当设备需要关闭时，嵌入式程序会执行相应的关闭操作，如保存数据、关闭外设等，最终将系统关闭。

嵌入式程序执行流程的设计和优化对于嵌入式系统的性能和稳定性至关重要。

合理的程序结构、高效的算法和良好的中断处理能力都是影响程序执行流程的关键因素。

同时，对于不同的嵌入式系统，其程序执行流程可能会有所不同，需要根据具体的应用需求进行定制和优化。

总之，嵌入式程序执行流程是嵌入式系统运行的核心，它直接关系到设备的功能实现和性能表现。

因此，在嵌入式系统设计和开发过程中，需要充分考虑和优化程序执行流程，以确保系统的稳定性和高效性。

arm cortex 的启动流程ARM Cortex是一种高性能的处理器架构，广泛应用于各种嵌入式系统中。

在使用ARM Cortex处理器时，启动流程是非常重要的一步，它决定了系统的稳定性和可靠性。

下面我们来详细了解一下ARM Cortex的启动流程。

ARM Cortex处理器的启动流程可以分为两个阶段：复位阶段和初始化阶段。

在复位阶段，处理器会执行一系列的复位操作，包括清除寄存器、初始化时钟、设置中断向量表等。

在初始化阶段，处理器会执行一些初始化操作，包括初始化存储器、初始化外设等。

在复位阶段，ARM Cortex处理器会执行以下步骤：1. 复位向量表的设置：处理器会将复位向量表的地址设置为0x00000000，这是处理器的默认地址。

2. 外设时钟的初始化：处理器会初始化外设时钟，包括设置时钟源、时钟分频等。

3. 中断向量表的设置：处理器会将中断向量表的地址设置为0x00000004，这是处理器的默认地址。

4. 栈指针的初始化：处理器会将栈指针的初始值设置为0x20000000，这是处理器的默认地址。

在初始化阶段，ARM Cortex处理器会执行以下步骤：1. 存储器的初始化：处理器会初始化存储器，包括设置存储器的大小、初始化存储器的内容等。

2. 外设的初始化：处理器会初始化外设，包括设置外设的寄存器、初始化外设的状态等。

3. 系统时钟的初始化：处理器会初始化系统时钟，包括设置时钟源、时钟分频等。

4. 中断控制器的初始化：处理器会初始化中断控制器，包括设置中断控制器的寄存器、初始化中断控制器的状态等。

ARM Cortex处理器的启动流程是非常重要的一步，它决定了系统的稳定性和可靠性。

在实际应用中，我们需要根据具体的系统需求来进行启动流程的设置，以确保系统的正常运行。

(一)U-Boot启动过程--详细版的完全分析我们知道，bootloader是系统上电后最初加载运行的代码。

它提供了处理器上电复位后最开始需要执行的初始化代码。

在PC机上引导程序一般由BIOS开始执行，然后读取硬盘中位于MBR(Main Boot Record，主引导记录)中的Bootloader(例如LILO或GRUB),并进一步引导操作系统的启动。

然而在嵌入式系统中通常没有像BIOS那样的固件程序，因此整个系统的加载启动就完全由bootloader来完成。

它主要的功能是加载与引导内核映像一个嵌入式的存储设备通过通常包括四个分区：第一分区：存放的当然是u-boot第二个分区：存放着u-boot要传给系统内核的参数第三个分区：是系统内核（kernel）第四个分区：则是根文件系统如下图所示：u-boot是一种普遍用于嵌入式系统中的Bootloader。

Bootloader介绍Bootloader是进行嵌入式开发必然会接触的一个概念，它是嵌入式学院<嵌入式工程师职业培训班>二期课程中嵌入式linux系统开发方面的重要内容。

本篇文章主要讲解Bootloader 的基本概念以及内部原理，这部分内容的掌握将对嵌入式linux系统开发的学习非常有帮助！Bootloader的定义：Bootloader是在操作系统运行之前执行的一小段程序，通过这一小段程序，我们可以初始化硬件设备、建立内存空间的映射表，从而建立适当的系统软硬件环境，为最终调用操作系统内核做好准备。

意思就是说如果我们要想让一个操作系统在我们的板子上运转起来，我们就必须首先对我们的板子进行一些基本配置和初始化，然后才可以将操作系统引导进来运行。

具体在Bootloader中完成了哪些操作我们会在后面分析到，这里我们先来回忆一下PC的体系结构：PC机中的引导加载程序是由BIOS和位于硬盘MBR中的OS Boot Loader（比如LILO和GRUB等）一起组成的，BIOS在完成硬件检测和资源分配后，将硬盘MBR中的Boot Loader读到系统的RAM中，然后将控制权交给OS Boot Loader。

嵌入式操作系统原理及应用考试试卷（答案见尾页）一、选择题1. 嵌入式操作系统的主要特点是什么？A. 多任务处理B. 低资源消耗C. 高性能计算D. 实时性2. 在嵌入式系统中，中断服务程序的主要作用是什么？A. 提供用户界面B. 处理输入输出操作C. 管理内存分配D. 强制执行特定任务3. 嵌入式实时操作系统与普通操作系统的区别主要在于什么？A. 多任务处理能力B. 资源利用率C. 任务响应时间D. 系统开销4. 下面哪个不是嵌入式操作系统的组成部分？A. 内核B. 文件系统C. 应用编程接口D. 硬件抽象层5. 在嵌入式系统中，中断控制器的主要功能是什么？A. 管理中断请求B. 提供硬件驱动C. 进行多任务调度D. 进行系统调试6. 嵌入式操作系统通常用于哪种类型的设备？A. 智能手机B. 笔记本电脑C. 家庭电器D. 工业控制系统7. 嵌入式操作系统的内存管理通常采用什么方式？A. 分段存储管理B. 分页存储管理C. 段页式存储管理D. 逻辑地址映射8. 在嵌入式系统中，设备驱动程序的主要作用是什么？A. 提供用户界面B. 控制硬件设备C. 管理内存分配D. 进行系统调试9. 嵌入式操作系统的文件系统通常采用什么结构？A. 分层树状结构B. 网状结构C. 图状结构D. 链表结构10. 在嵌入式系统中，任务调度算法的选择通常基于什么因素？A. 任务的优先级B. 任务的处理时间C. 任务之间的依赖关系D. 系统的资源限制11. 嵌入式操作系统的基本特征不包括以下哪项？A. 可定制性B. 实时性C. 可靠性D. 开放性12. 在嵌入式系统中，最常见的操作系统内核类型是：A. 微内核B. 硬实时内核C. 软实时内核D. 完整内核13. 嵌入式操作系统的主要应用领域不包括以下哪项？A. 消费电子产品B. 工业控制系统C. 汽车电子D. 个人计算机14. 下列哪种编程语言不是嵌入式操作系统常用的编程语言？A. C语言B. C++C. JavaD. Python15. 在嵌入式系统设计中，通常优先考虑的是：A. 性能B. 可靠性C. 易用性D. 成本16. 嵌入式操作系统中的任务调度通常基于以下哪种算法？A. 先来先服务（FCFS）B. 最短作业优先（SJF）C. 时间片轮转（RR）D. 多级反馈队列（MFQ）17. 在嵌入式系统中，中断服务例程通常属于以下哪种类型的代码？A. 临界区B. 递归C. 中断处理程序D. 子程序18. 嵌入式系统中常用的I/O设备驱动程序通常具有以下哪些特点？A. 高效性B. 简单性C. 可移植性D. 可扩展性19. 在嵌入式系统开发过程中，通常首先需要进行的是：A. 系统需求分析B. 硬件平台选择C. 软件开发D. 测试与验证20. 嵌入式操作系统的性能优化通常涉及以下哪些方面？A. 代码优化B. 系统架构调整C. 外设选用D. 功耗管理21. 嵌入式操作系统的核心特点是什么？A. 多任务处理B. 实时性C. 可移植性D. 高度集成22. 下列哪个不是嵌入式操作系统的组成部分？A. 内核B. 应用程序C. 设备驱动程序D. 系统调用接口23. 在嵌入式系统中，实时性是指什么？A. 系统响应时间短B. 系统不出现故障C. 系统能够自主运行D. 系统兼容性好24. 嵌入式操作系统通常如何管理内存？A. 分段存储管理B. 分页存储管理C. 段页式存储管理D. 无分页管理25. 嵌入式系统中的设备驱动程序主要用于：A. 提供用户界面B. 管理硬件资源C. 运行应用程序D. 连接网络26. 嵌入式操作系统中的多任务处理是如何实现的？A. 通过进程实现B. 通过线程实现C. 通过时间片轮转实现D. 通过优先级调度实现27. 嵌入式操作系统如何确保数据的安全性？A. 使用加密技术B. 采用访问控制列表C. 实施冗余备份D. 进行病毒和恶意软件检测28. 在嵌入式系统开发中，通常使用哪种编程语言？A. C语言B. JavaC. PythonD. JavaScript29. 嵌入式系统的生命周期通常比传统计算设备长，这主要是因为：A. 嵌入式系统更加节能B. 嵌入式系统通常工作在低功耗模式下C. 嵌入式系统的硬件更新缓慢D. 嵌入式系统的软件复杂性较低30. 嵌入式操作系统的基本特征包括：A. 可移植性B. 可扩展性C. 稳定性D. 兼容性31. 在嵌入式系统中，通常使用哪种编程语言进行开发？A. 汇编语言B. C语言C. JavaD. Python32. 嵌入式操作系统的主要应用领域不包括：A. 消费电子产品B. 工业控制系统C. 汽车电子D. 个人电脑33. 下面哪个不是嵌入式操作系统的工作模式？A. 单任务模式B. 多任务模式C. 循环任务模式D. 中断驱动模式34. 在嵌入式系统中，中断服务程序的作用是：A. 处理高优先级的中断事件B. 提供系统调用接口C. 管理硬件设备D. 保证数据一致性35. 嵌入式实时操作系统的特点不包括：A. 及时性B. 可预测性C. 不确定性D. 有限性36. 在嵌入式系统开发中，常用的开发工具有哪些？A. 集成开发环境（IDE）B. 仿真器C. 调试器D. 编译器37. 嵌入式操作系统的启动过程通常包括以下几个阶段：A. 启动引导程序B. 加载操作系统内核C. 系统初始化D. 用户登录38. 在嵌入式系统设计中，为了提高系统的可靠性，通常会采用哪种冗余技术？A. 冗余硬件B. 冗余软件C. 数据冗余39. 下面哪个不是嵌入式操作系统的内存管理方式？A. 分页管理B. 分段管理C. 段页式管理D. 页表式管理40. 嵌入式操作系统通常运行在哪种类型的硬件上？A. 大型机B. 小型计算机C. 微型计算机D. 单片机或微控制器41. 在嵌入式系统中，中断服务例程的主要作用是什么？A. 处理异常情况B. 实现多任务C. 管理内存资源D. 提供系统调用42. 嵌入式操作系统中的任务调度算法通常考虑哪些因素？A. 优先级B. 资源利用率C. 任务等待时间D. 以上都是43. 嵌入式系统中常用的设备驱动程序类型有哪几种？A. 字符设备驱动程序B. 块设备驱动程序C. 网络设备驱动程序D. 以上都是44. 嵌入式操作系统的实时性是通过什么来保证的？B. 软件优化C. 系统架构设计D. 以上都是45. 在嵌入式系统开发中，选择合适的嵌入式操作系统需要考虑哪些因素？A. 性能需求B. 功能需求C. 成本预算D. 以上都是46. 嵌入式操作系统的内存管理通常采用哪种策略？A. 分页B. 分段C. 段页式D. 以上都是47. 在嵌入式系统应用程序开发中，常用的编程语言有哪些？A. CB. C++C. JavaD. Python注意：虽然Python也可以用于嵌入式系统开发，但在此题中可能更偏向于通用知识，因此没有将其列为正确答案。

mcu启动流程MCU启动流程MCU（Microcontroller Unit，微控制器单元）是一种集成了处理器核心、存储器和各种外设接口的嵌入式系统芯片。

它广泛应用于各种电子设备中，如智能手机、电视机、空调等。

在使用MCU之前，需要进行启动流程，以确保MCU能够正常运行。

MCU启动流程主要包括复位、时钟初始化、外设初始化和主程序执行等阶段。

下面将详细介绍每个阶段的具体内容。

一、复位阶段复位是MCU启动的第一步，它将MCU的内部状态恢复到初始状态。

复位可以通过软件或硬件方式触发，一般情况下，电源上电时会自动触发硬件复位。

在复位阶段，MCU将执行一系列的初始化操作，包括清除寄存器、初始化堆栈指针等。

复位后，MCU进入时钟初始化阶段。

二、时钟初始化阶段时钟初始化是MCU启动流程中非常重要的一步。

MCU内部需要一个稳定的时钟信号来驱动各个模块的运行。

时钟信号可以来自外部晶振或内部振荡器。

在时钟初始化阶段，需要配置时钟源、时钟分频器等参数，以确保MCU能够根据设定的时钟频率正常工作。

三、外设初始化阶段外设初始化是MCU启动流程中的关键步骤之一。

MCU内部包含了各种外设接口，如通用输入输出口（GPIO）、通用串行总线（USART）、通用同步异步收发器（UART）等。

在外设初始化阶段，需要配置各个外设的工作模式、引脚复用等参数，以便与其他外部设备进行通信和交互。

四、主程序执行阶段外设初始化完成后，MCU将进入主程序执行阶段。

主程序是用户自己编写的程序，用于实现各种功能和逻辑。

在主程序中，可以通过读取传感器数据、控制外部设备等方式实现具体的功能。

主程序的编写需要根据MCU的具体型号和开发环境进行，一般使用C语言或汇编语言进行编写。

总结：MCU启动流程是确保MCU能够正常工作的重要步骤。

它包括复位、时钟初始化、外设初始化和主程序执行等阶段。

通过这些步骤的配置和初始化，MCU可以稳定地工作，并且能够与其他外部设备进行通信和交互。

uboot启动流程U-Boot是一款开源的嵌入式引导加载程序（bootloader），主要用于嵌入式系统的引导启动。

它是一个跨平台的引导加载程序，可以在不同的处理器架构和操作系统上运行。

下面将介绍U-Boot的启动流程。

U-Boot启动流程主要包括三个阶段：启动ROM代码、启动SPL（Secondary Program Loader）和启动U-Boot。

首先，当嵌入式设备上电后，处理器会首先执行固定在芯片内部的启动ROM代码。

这些代码主要完成一些基本的硬件初始化工作，例如设置栈指针、初始化外设等。

然后，启动ROM 代码会从预定义的启动设备（例如闪存、SD卡等）中加载SPL。

接下来，SPL（Secondary Program Loader）被加载到内存中执行。

SPL是一个较小的引导加载程序，主要作用是完成一些必要的初始化和硬件配置。

SPL会初始化内存控制器、外设等，并加载U-Boot镜像到内存中。

最后，U-Boot被加载到内存中执行。

U-Boot是一个功能强大的引导加载程序，拥有丰富的命令和功能。

它可以根据不同的系统配置进行配置和扩展，并提供了丰富的调试和测试功能。

U-Boot的启动流程主要可以分为以下几个步骤：1. CPU初始化：U-Boot开始执行后，首先进行CPU的初始化工作，包括设置栈指针、cache的初始化等。

2. 设备初始化：接下来，U-Boot会初始化外设设备，例如串口、网络接口等。

这些设备的初始化是为了后续的调试和配置工作做准备。

3. 系统环境的初始化：U-Boot会读取存储在非易失性存储设备（例如NAND闪存、SD卡等）中的环境变量，根据这些变量进行系统的初始化配置。

4. 设备驱动的加载：U-Boot会加载并初始化必要的设备驱动程序，以便后续的硬件操作可以正常进行。

5. 启动命令的执行：U-Boot会根据配置文件中的设置，执行预定义的启动命令。

这些命令可以是启动操作系统、加载应用程序等。
