三相异步鼠笼电机的拆装与检修项目实施方案

三相鼠笼式异步电动机检修一三相异步电动机的工作原理及结构1、结构三相异步电动机的种类很多，但各类三相异步电动机的基本结构是相同的，它们都由定子和转子这两大基本部分组成，在定子和转子之间具有一定的气隙。

此外，还有端盖、轴承、接线盒、吊环等其他附件，如图所示。

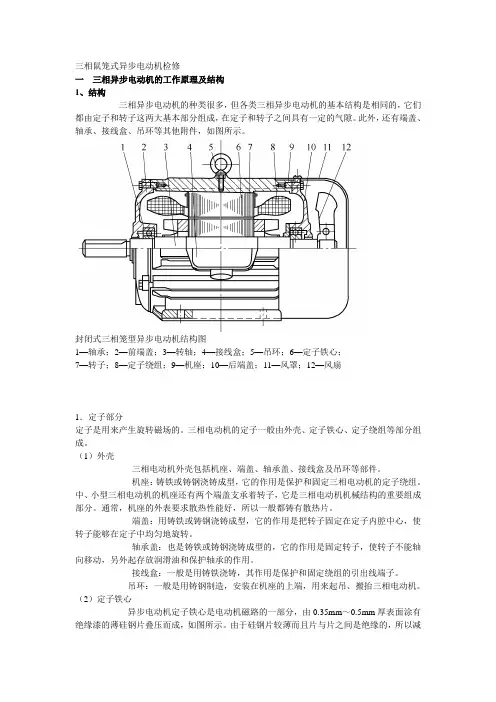

封闭式三相笼型异步电动机结构图1—轴承；2—前端盖；3—转轴；4—接线盒；5—吊环；6—定子铁心；7—转子；8—定子绕组；9—机座；10—后端盖；11—风罩；12—风扇1．定子部分定子是用来产生旋转磁场的。

三相电动机的定子一般由外壳、定子铁心、定子绕组等部分组成。

（1）外壳三相电动机外壳包括机座、端盖、轴承盖、接线盒及吊环等部件。

机座：铸铁或铸钢浇铸成型，它的作用是保护和固定三相电动机的定子绕组。

中、小型三相电动机的机座还有两个端盖支承着转子，它是三相电动机机械结构的重要组成部分。

通常，机座的外表要求散热性能好，所以一般都铸有散热片。

端盖：用铸铁或铸钢浇铸成型，它的作用是把转子固定在定子内腔中心，使转子能够在定子中均匀地旋转。

轴承盖：也是铸铁或铸钢浇铸成型的，它的作用是固定转子，使转子不能轴向移动，另外起存放润滑油和保护轴承的作用。

接线盒：一般是用铸铁浇铸，其作用是保护和固定绕组的引出线端子。

吊环：一般是用铸钢制造，安装在机座的上端，用来起吊、搬抬三相电动机。

（2）定子铁心异步电动机定子铁心是电动机磁路的一部分，由0.35mm～0.5mm厚表面涂有绝缘漆的薄硅钢片叠压而成，如图所示。

由于硅钢片较薄而且片与片之间是绝缘的，所以减少了由于交变磁通通过而引起的铁心涡流损耗。

铁心内圆有均匀分布的槽口，用来嵌放定子绕圈。

（a）定子铁心（b）定子冲片定子铁心及冲片示意图（3）定子绕组定子绕组是三相电动机的电路部分，三相电动机有三相绕组，通入三相对称电流时，就会产生旋转磁场。

三相绕组由三个彼此独立的绕组组成，且每个绕组又由若干线圈连接而成。

每个绕组即为一相，每个绕组在空间相差120°电角度。

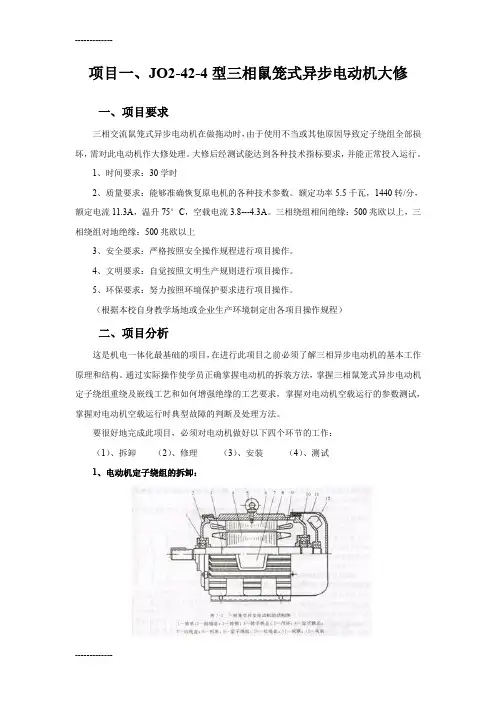

项目一、JO2-42-4型三相鼠笼式异步电动机大修一、项目要求三相交流鼠笼式异步电动机在做拖动时，由于使用不当或其他原因导致定子绕组全部损坏，需对此电动机作大修处理。

大修后经测试能达到各种技术指标要求，并能正常投入运行。

1、时间要求：30学时2、质量要求：能够准确恢复原电机的各种技术参数。

额定功率5.5千瓦，1440转/分，额定电流11.3A，温升75°C，空载电流3.8---4.3A。

三相绕组相间绝缘：500兆欧以上，三相绕组对地绝缘：500兆欧以上3、安全要求：严格按照安全操作规程进行项目操作。

4、文明要求：自觉按照文明生产规则进行项目操作。

5、环保要求：努力按照环境保护要求进行项目操作。

（根据本校自身教学场地或企业生产环境制定出各项目操作规程）二、项目分析这是机电一体化最基础的项目，在进行此项目之前必须了解三相异步电动机的基本工作原理和结构。

通过实际操作使学员正确掌握电动机的拆装方法，掌握三相鼠笼式异步电动机定子绕组重绕及嵌线工艺和如何增强绝缘的工艺要求，掌握对电动机空载运行的参数测试，掌握对电动机空载运行时典型故障的判断及处理方法。

要很好地完成此项目，必须对电动机做好以下四个环节的工作：（1）、拆卸（2）、修理（3）、安装（4）、测试1、电动机定子绕组的拆卸：电动机的结构示意图三相交流鼠笼式异步电动机在其结构上，主要由定子和转子两部分组成：（1）定子：定子是电机的固定部分，由定子铁芯、定子绕组、机座和端盖等部分组成。

（3）转子：转子是电机的转动部分，导磁产生转子感应电动势、电磁转矩，拖动负载。

在对电动机进行拆卸前，要对其结构有所了解并掌握正确拆卸方法。

不能盲目开展拆卸操作。

拆卸时要按照正确顺序进行避免造成部件损坏。

拆卸方法及要点：（1）拆卸外风扇罩及外风扇（把外风扇与转轴固定的螺钉或风扇的卡环螺钉拧开即可拆下）（2）拆下后轴承外盖与后轴承内盖固定的三颗螺钉，去下后轴承外盖。

（3）拧下固定后端盖和前端盖的固定螺钉。

任务三三相交流异步电动机的拆装制定三相鼠笼式异步电动机的拆装
拆卸异步电动机的步骤如下：
1. 先将电机与负载分离，拆下电机的连接管线及伸缩接头。

2. 用扳手、镊子等工具拆卸电机定子盖板；
3. 拆下转子铁芯上的风扇，拆卸转子的定位轴承；
4. 检查定子绕组，如发现绕组短路、断路、过热等情况，应更换；
5. 拆卸转子铁芯，必要时需使用拉环、机械拔工具将定子从转子上拆下；
6. 清洗电机各部件，检查电机轴承悬挂件等零件，如有损坏应及时更换。

7. 组装时应按拆卸顺序进行，注意检查电机各部件是否灰尘、异物等杂质，特别是电机轴承必不可少的润滑油好是否添加充足。

总之，拆卸异步电动机需要细心认真，注意安全，任何拆卸步骤出现问题应及时停止处理。

如果不了解电机的拆卸维护，最好找专业的技术人员进行处理。

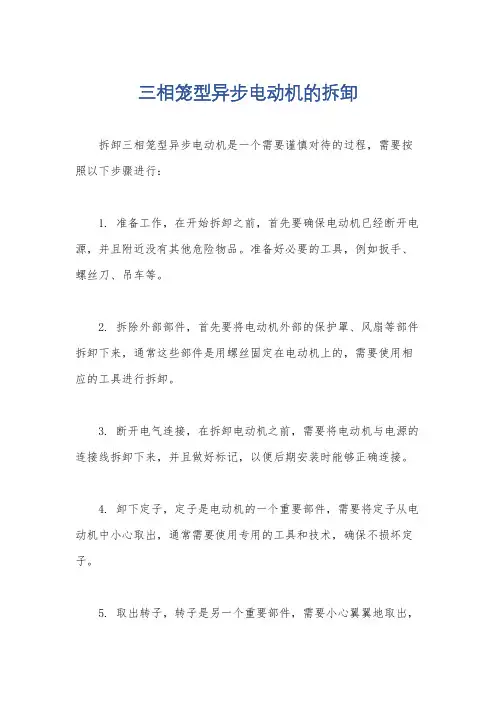

三相笼型异步电动机的拆卸
拆卸三相笼型异步电动机是一个需要谨慎对待的过程，需要按照以下步骤进行：
1. 准备工作，在开始拆卸之前，首先要确保电动机已经断开电源，并且附近没有其他危险物品。

准备好必要的工具，例如扳手、螺丝刀、吊车等。

2. 拆除外部部件，首先要将电动机外部的保护罩、风扇等部件拆卸下来，通常这些部件是用螺丝固定在电动机上的，需要使用相应的工具进行拆卸。

3. 断开电气连接，在拆卸电动机之前，需要将电动机与电源的连接线拆卸下来，并且做好标记，以便后期安装时能够正确连接。

4. 卸下定子，定子是电动机的一个重要部件，需要将定子从电动机中小心取出，通常需要使用专用的工具和技术，确保不损坏定子。

5. 取出转子，转子是另一个重要部件，需要小心翼翼地取出，
避免损坏转子表面的绕组和绝缘。

6. 检查和清洁，在拆卸完成后，需要对电动机的各个部件进行检查，确保没有损坏或者磨损严重的地方，同时还要对电动机进行清洁，去除积聚的灰尘和污垢。

7. 包装和存放，拆卸完成后，需要将电动机的各个部件进行分类包装，并且妥善存放，以免造成损坏或丢失。

总的来说，拆卸三相笼型异步电动机是一个需要细心操作的过程，需要遵循相关的操作规程和安全操作规定，以确保拆卸过程顺利进行，并且不会对电动机造成损坏。

三相异步电动机的拆装技能训练交流电动机拆装与检修任务1三相异步电动机的拆装学时14布置任务知识1.电机的结构2.熟悉基本拆装步骤。

学目 3.掌握三相异步电动机的接线方式与通电步骤。

习标 4. 了解简单常规检测的方法。

目能技能目标：标力 1 .熟练掌握三相异步电动机的拆装工艺。

目2.掌握三相异步电动机的接线方式与检测。

标现有一小型三相笼型异步电动机，对其进行拆分与重装。

具体任务如下：1、按照实训步骤对三相笼型异步电动机进行拆装、检查，并在装配后通电试验。

任务描述信息单欧姆挡的使用（1）选择合适的倍率。

在欧姆表测量电阻时，应选适当的倍率，使指针指示在中值附近。

最好不使用刻度左边三分之一的部分，这部分刻度密集很差。

（2）使用前要调零。

（3）不能带电测量。

（4）被测电阻不能有并联支路。

（5）测量晶体管、电解电容等有极性元件的等效电阻时，必须注意两支笔的极性。

（6）用万用表不同倍率的欧姆挡测量非线性元件的等效电阻时，测出电阻值是不相同的。

这是由于各挡位的中值电阻和满度电流各不相同所造成的，机械表中，一般倍率越小，测出的阻值越小。

万用表使用时应该水平着放。

红表笔插在+孔内，黑表笔插入-孔内。

测试电流就用电流档，而不能误用电压档、电阻挡，其他同理，否则轻则烧万用表内的保险丝，重则损坏表头。

事先不知道量程，就选用最大量程尝试着测量，然后断开测量电路再换档，切不可在线的情况下转换量程。

有表针迅速偏转到底的情况，应该立即断开电路，进行检查。

最后还有一个规矩，就是约定用完后的万用表要把量程开关拨到交流电压最高档，以防别人不慎测量220V市电电压而损坏。

三、钳形电流表钳形电流表就是将可以开合的磁路套在载有被测电流的导体上测量电流值的仪表。

通常用普通电流表测量电流时，需要将电路切断停机后才能将电流表接入进行测量，这是很麻烦的，有时正常运行的电动机不允许这样做。

此时，使用钳形电流表就显得方便多了，可以在不切断电路的情况下来测量电流。

实训一异步电机的拆装与检修一、三相异步电机的拆装对电机进行定期保养、维护和检修时，首先需要将其拆装。

如果拆装方法不当，就会造成部分部件损坏，引发新的故障。

因此，正确拆装电机是确保维修质量的前提。

在学习维修电机时，应优先学会正确的拆装技术。

（一）三相异步电机的拆卸1．拆卸前的准备(a)切断电源，拆开电机与电源连接线，并做好与电源线相对应的标记，以免恢复时搞错相序，并把电源线的线头做绝缘处理。

(b)备齐拆卸工具，特别是拉具、套筒等专用工具。

(c)熟悉被拆电机的结构特点及拆装要领。

(d)测量并记录联轴器或皮带轮与轴台间的距离。

(e)标记电源线在接线盒中的相序、电机的出轴方向及引出线在机座上的出口方向。

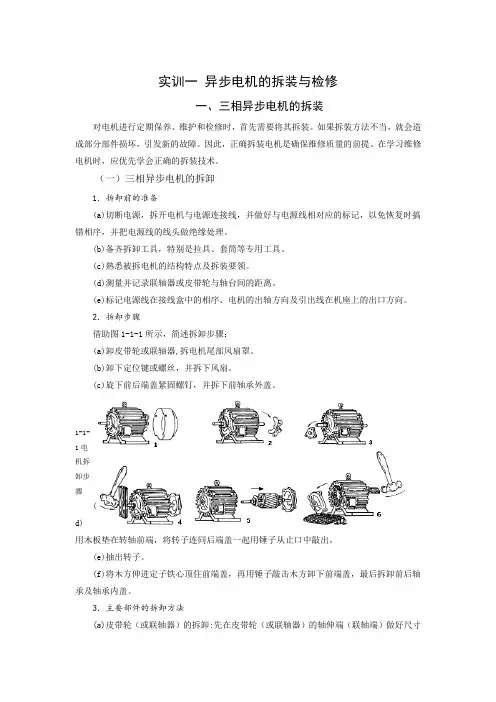

2．拆卸步骤借助图1-1-1所示，简述拆卸步骤：(a)卸皮带轮或联轴器,拆电机尾部风扇罩。

(b)卸下定位键或螺丝，并拆下风扇。

(c)旋下前后端盖紧固螺钉，并拆下前轴承外盖。

图1-1-1电机拆卸步骤(d)用木板垫在转轴前端，将转子连同后端盖一起用锤子从止口中敲出。

(e)抽出转子。

(f)将木方伸进定子铁心顶住前端盖，再用锤子敲击木方卸下前端盖，最后拆卸前后轴承及轴承内盖。

3．主要部件的拆卸方法(a)皮带轮（或联轴器）的拆卸:先在皮带轮（或联轴器）的轴伸端（联轴端）做好尺寸标记，然后旋松皮带轮上的固定螺丝或敲去定位销，给皮带轮（或联轴器）的内孔和转轴结合处加入煤油，稍等渗透后，使锈蚀的部分松动，再用拉具将皮带轮（或联轴器）缓慢拉出，如图1-1-2所示。

若拉不出，可用喷灯急火在皮带轮外侧轴套四周加热，加热时需用石棉或湿布把轴包好，并向轴上不断浇冷水，以免使其随同外套膨胀，影响皮带轮的拉出。

注意：加热温度不能过高，时间不能过长，以防变形。

(a)皮带轮的位置标法 (b)用拉具拆卸皮带轮图1-1-2 拆卸皮带轮(b)轴承的拆卸:轴承的拆卸可采取以下三种方法。

用拉具进行拆卸拆卸时拉具钩爪一定要抓牢轴承内圈，以免损坏轴承，如图1-1-3所示。

三相异步电机的拆装与检修第一步，拆装前的检查在进行拆装之前，首先要对三相异步电机进行全面的检查。

检查包括外观是否有损坏，定子和转子是否有异响，电机的轴承是否正常等。

只有确保电机没有明显的损坏情况，才能进行后续的拆装工作。

第二步，拆卸电机将电机固定在支架上，拆下电机的端盖和风扇盖。

然后拆卸定子和转子，注意标记每个部件的位置和连接方式，以便后续组装。

第三步，清洗和检修将拆卸下来的部件进行清洗，清除表面的污垢和油污。

检查定子和转子的绝缘情况，确保电机内部没有积水或异物。

第四步，更换损坏部件对于有损坏的部件，需要进行更换。

比如轴承、绝缘子、电线等，都需要根据实际情况进行更换。

在更换部件时，一定要选择同等质量的替代品，以确保电机的正常运行。

第五步，组装电机将清洗和检修好的部件按照之前的标记进行组装。

在组装过程中要注意部件之间的配合，确保每个部件都安装到位。

同时还要仔细检查电机的绝缘情况，确保没有短路现象。

第六步，检验和调试组装完成后，需要进行电机的检验和调试。

通过外接电源进行试运转，检查电机的运行情况，确保没有异常现象。

同时还要对电机进行运行参数的调试，确保其性能符合要求。

以上就是三相异步电机的拆装与检修的步骤，通过严格按照以上步骤进行操作，可以确保电机的正常运行和延长其使用寿命。

需要提醒的是，对于没有维修经验的人员，最好请专业技术人员进行维修，以免造成不必要的损失。

三相异步电机是工业中常见的一种电动机，其广泛应用于各种机械设备的驱动和控制中。

由于长时间运行和工作环境的影响，三相异步电机在使用过程中难免会出现各种故障，需要进行拆装与检修。

下面我们将继续探讨三相异步电机的检修和维护相关内容。

在拆卸电机的过程中需要注意一些细节，例如拆卸定子和转子时，要小心轴承的拆卸，保持轴承的完整性并避免将其损坏。

同时在清洗和检修过程中，要确保使用适当的清洗剂和清洁工具，避免对电机零部件造成化学损害。

在组装电机时，要按照原有的标记和配对进行组装，尤其是轴承和机械密封的组装要确保严格按照装配要求进行。
