三相异步电动机检测与维修(课堂PPT)
- 格式：ppt
- 大小：1.08 MB
- 文档页数：10
下载文档原格式
合集下载
电动机的维护与检修技能培训PPT课件
三、清槽
定子绕组拆除后，应进行清槽工作，将定子铁心槽中残存 的绝缘物清理干净。可用铁锯片制作成清槽锯或将其一端磨成 锋利的刀片将残存绝缘物清除，并用压缩空气或皮老虎将槽吹 干净。
四、绝缘材料的裁剪与制作
1．槽内绝缘
2．端部绝缘 端部绝缘是垫在绕组两端作为相与相之间的绝缘材料，质 地与槽内绝缘材料相同。可在嵌好若干个线圈后，按线圈组端 部的实际尺寸裁剪。
3．引出线绝缘 引出线与绕组端部相连接的部位，用0.15mm×15mm 醇酸玻璃漆布带半叠绕一层，外面再套上醇酸玻璃丝套 管。 4．槽楔的制作 槽楔安插在铁心槽中作为封槽口之用，功率小的三相 异步电动机槽楔一般用竹片制作。槽楔截面为等腰梯形， 长度与槽绝缘材料大体相等。槽楔制作较简单，一般均 是在下好料后用电工刀削成与原槽楔相仿的等腰梯形。
1.三相异步电动机的拆卸步骤 拆卸带轮
1.三相异步电动机的拆卸步骤 拆卸联轴器
1.三相异步电动机的拆卸步骤 拆卸风罩
1.三相异步电动机的拆卸步骤 拆卸风扇
1.三相异步电动机的拆卸步骤 拆卸后端盖螺钉
1.三相异步电动机的拆卸步骤 拆卸前端盖螺钉
1.三相异步电动机的拆卸步骤 拆卸后端盖
1.三相异步电动机的拆卸步骤 取出后端盖及转子
4. 安装电动机的传动装置（带传动） 传送带太松，则松开调整螺栓进行调整
4. 安装电动机的传动装置（带传动） 调整电动机位置
4. 安装电动机的传动装置（带传动） 接线
4. 安装电动机的传动装置（带传动） 试车
4. 安装电动机的传动装置（联轴器传动） 将弹性联轴器安装在转动机械的轴上
4. 安装电动机的传动装置（联轴器传动） 将联轴器安装到电动机的转轴上
1.三相异步电动机的拆卸步骤 拆卸前端盖
三相异步电动机常见故障与检修 PPT
当绕组发生接地故障，会在槽口处烧坏 铁心，形成凹凸不平的现象，妨碍嵌线，埋 下故障隐患。修理时可用小圆锉把烧损铁心 表面的溶积物和毛刺锉平。 3.铁心齿松动
在拆除绕组时，易把铁心在槽口处的齿 片拔松，会造成齿片振动。修理时可用较宽 的槽楔把齿卡紧。如图所示。
右起第五、六位数字表示轴承的结构特点； 右起第七位数字表示轴承的宽度或高度系列。 超过七位数字的，就从左看起，左起第一位数字表示轴承游隙，左起第二位 表示轴承精度等级，如G（普通）、E（高级）、D（精密级）、C（超精密级）。
27
通常滚动轴承的代号是用四位数字表示 根据滚动轴承的代号判断轴承内径 第一、二位数 ：代表轴承内径
11
转子绕组故障
故障原因
转子材料或制造质量不佳
运行启动频繁，操作不当
急速的正反转造成剧烈冲击
12
机械部分故障
铁心故障的检修
故障 分类
轴承故障的检修
机座和端盖的故障 修理
13
三、三相异步电动机的检修
14
拆卸步骤
拆开端接头
拆卸皮带 轮或轴器
拆卸风罩和 风叶
拆卸轴承盖和 端盖
抽出转子
注：三相异步电动机拆卸与装配工艺过程正好是相反
增加能耗，减少电动机寿命； 增加机械应力，摩擦增大，损坏电动机 根源 安装对中不当 软地脚状态，地脚松动导致定子或基座扭曲 产生机械应力和振动。 皮带松紧度 松：皮带滑动导致振动和发热 紧：轴承摩擦增加，增加能耗，降低可靠性
31
轴不对中的影响—热像图
0
电机和连轴器
对中
105° F
1,000/inch out 角不对中
19
2、常见机械故障检修
①.轴承故障 ②.转轴故障 ③.机座故障 ④.端盖故障 ⑤.铁心故障 ⑥.风扇故障
在拆除绕组时，易把铁心在槽口处的齿 片拔松，会造成齿片振动。修理时可用较宽 的槽楔把齿卡紧。如图所示。
右起第五、六位数字表示轴承的结构特点； 右起第七位数字表示轴承的宽度或高度系列。 超过七位数字的，就从左看起，左起第一位数字表示轴承游隙，左起第二位 表示轴承精度等级，如G（普通）、E（高级）、D（精密级）、C（超精密级）。
27
通常滚动轴承的代号是用四位数字表示 根据滚动轴承的代号判断轴承内径 第一、二位数 ：代表轴承内径
11
转子绕组故障
故障原因
转子材料或制造质量不佳
运行启动频繁，操作不当
急速的正反转造成剧烈冲击
12
机械部分故障
铁心故障的检修
故障 分类
轴承故障的检修
机座和端盖的故障 修理
13
三、三相异步电动机的检修
14
拆卸步骤
拆开端接头
拆卸皮带 轮或轴器
拆卸风罩和 风叶
拆卸轴承盖和 端盖
抽出转子
注：三相异步电动机拆卸与装配工艺过程正好是相反
增加能耗，减少电动机寿命； 增加机械应力，摩擦增大，损坏电动机 根源 安装对中不当 软地脚状态，地脚松动导致定子或基座扭曲 产生机械应力和振动。 皮带松紧度 松：皮带滑动导致振动和发热 紧：轴承摩擦增加，增加能耗，降低可靠性
31
轴不对中的影响—热像图
0
电机和连轴器
对中
105° F
1,000/inch out 角不对中
19
2、常见机械故障检修
①.轴承故障 ②.转轴故障 ③.机座故障 ④.端盖故障 ⑤.铁心故障 ⑥.风扇故障
最新三相异步电动机故障及处理ppt课件
• ①电源电压过高，使铁芯发热大大增加； • ②电源电压过低，电动机又带额定负载运行，电流过大使绕组发热； • ③修理拆除绕组时，采用热拆法不当，烧伤铁芯； • ④定转子铁芯相擦； • ⑤电动机过载或频繁起动； • ⑥笼型转子断条； • ⑦电动机缺相，两相运行； • ⑧重绕后定于绕组浸漆不充分； • ⑨环境温度高电动机表面污垢多，或通风道堵塞； • ⑩电动机风扇故障，通风不良；定子绕组故障（相间、匝间短路；定
七、电动机空载电流平衡，但数值大
• 1．故障原因
• ①修复时，定子绕组匝数减少过多； • ②电源电压过高； • ③Y接电动机误接为Δ； • ④电机装配中，转子装反，使定子铁芯未对齐，有效长
度减短； • ⑤气隙过大或不均匀； • ⑥大修拆除旧绕组时，使用热拆法不当，使铁芯烧损。
七、电动机空载电流平衡，但数值大
三相异步电动机故障及处理ppt 课件
• 三相异步电动机应用广泛，但通过 长期运行后，会发生各种故障，及 时判断故障原因，进行相应处理， 是防止故障扩大，保证设备正常运 行的一项重要的工作。
• 三相异步电动机常见故障及相应的 处理措施有以下几点：
四、电动机起动困难，额定负载时， 电动机转速低于额定转速较多
• 1．故障原因
• ①电源电压过低； • ②三角形接法电机误接为Y； • ③笼型转子开焊或断裂； • ④定转子局部线圈错接、接反； • ⑤修复电机绕组时增加匝数过多； • ⑥电机过载。
四、电动机起动困难，额定负载时， 电动机转速低于额定转速较多
• 2．故障排除
• ①测量电源电压，设法改善； • ②纠正接法； • ③检查开焊和断点并修复； • ④查出误接处，予以改正； • ⑤恢复正确匝数； • ⑥减载。
• ①按规定加润滑脂（容积的1/3-2/3）； • ②更换清洁的润滑滑脂； • ③过松可用粘结剂修复，过紧应车，磨轴颈或端盖内
七、电动机空载电流平衡，但数值大
• 1．故障原因
• ①修复时，定子绕组匝数减少过多； • ②电源电压过高； • ③Y接电动机误接为Δ； • ④电机装配中，转子装反，使定子铁芯未对齐，有效长
度减短； • ⑤气隙过大或不均匀； • ⑥大修拆除旧绕组时，使用热拆法不当，使铁芯烧损。
七、电动机空载电流平衡，但数值大
三相异步电动机故障及处理ppt 课件
• 三相异步电动机应用广泛，但通过 长期运行后，会发生各种故障，及 时判断故障原因，进行相应处理， 是防止故障扩大，保证设备正常运 行的一项重要的工作。
• 三相异步电动机常见故障及相应的 处理措施有以下几点：
四、电动机起动困难，额定负载时， 电动机转速低于额定转速较多
• 1．故障原因
• ①电源电压过低； • ②三角形接法电机误接为Y； • ③笼型转子开焊或断裂； • ④定转子局部线圈错接、接反； • ⑤修复电机绕组时增加匝数过多； • ⑥电机过载。
四、电动机起动困难，额定负载时， 电动机转速低于额定转速较多
• 2．故障排除
• ①测量电源电压，设法改善； • ②纠正接法； • ③检查开焊和断点并修复； • ④查出误接处，予以改正； • ⑤恢复正确匝数； • ⑥减载。
• ①按规定加润滑脂（容积的1/3-2/3）； • ②更换清洁的润滑滑脂； • ③过松可用粘结剂修复，过紧应车，磨轴颈或端盖内
三相异步电动机检测与维修PPT课件
检查及实验的项目
检查
定子绕组的测定
直接电阻的测定
实验
绝缘电阻的测定
30.01.2021
.
39
三相异步电机修前检测方法 1、检修前准备
定子绕组的测定
绕组是否有接地 绕组是否有短路 绕组是否有断路 绕组是否有接错 或嵌反
（1）观察法
（2）灯泡检查 法
（3）万用表或 兆欧表发；
三相异步电动机检修
三相异步电动 机检修
检修前准备 电机修理
修试、试验、维护
30.01.2021
.
1
学习子情境1:检修前准备
三相异步电机的拆装方法 三相电机结构、类型
三相异步电机的工作原理 三相异步电机的转矩与机械特性
三相异步电机的名牌数据
三相异步电机修前检测方法
30.01.2021
.
2
三相异步电机的拆装方法 1、检修前准备
则
.
T 9550P2 n
28
三相异步电动机 转矩与机械特性
1、检修前准备
额定转矩是电动机在额定负载时的转矩。
可从电动机铭牌上 额定功率和额定转速
na nN n0
等数据 求得
例
某台电动机，P 2N =7.5kW，额定转速nN
=1440 r / min，则额定转矩为
TN955Pn20N N
7.5
0 TN
1. 额定转矩 TN
TT2T0T22nP2/60
在电动机匀速转动时，其转矩T
必须与阻力转矩TC 平衡，而阻 力转矩包括负载转矩T2和空载 损耗转矩T0。一般T0很小，常 可忽略
30.01.2021
P2是电动机的输出
功率 (单位 W )，T
三相异步电机故障分析与维护幻灯片PPT
电机拖动及控制
三相异步电动机的定期维修
• 异步电动机拆卸 • 定期大修的主要
内容 • 定期小修
（6）卸下后 端盖
四川机电职业技术学院 .电子电气工程系
2021/5/18
第6章 三相异步电机故障分析与维修 19
电机拖动及控制
三相异步电动机的定期维修
• 异步电动机拆卸
• 定期大修的主要 内容
• 定（机期抽7小）轴修抽子出时转应子两，人对操于作大，中不型应电划
（4）电源检查 一般要求电源 波动电压不超过，否则应改善 电源电压后再投入。
四川机电职业技术学院 .电子电气工程系
2021/5/18
第6章 三相异步电机故障分析与维修 7
电机拖动及控制
• 常规维护主要包括运行监视及现场异常的分析处理，基本装卸 方法及常规维修技术。
• 起动检查及运行维护 ——起动准备 ——起动监视 ——运行监视
（5）当多台电动机由同一台变 压器供电时，尽量不要同时起 动，在必须首先满足工艺起动 顺序要求的情况下，最好是从 大到小逐台起动。
四川机电职业技术学院 .电子电气工程系
2021/5/18
第6章 三相异步电机故障分析与维修 10
电机拖动及控制
• 常规维护主要包括运行监视及现场异常的分析处理，基本装卸 方法及常规维修技术。
电机拖动及控制
三相异步电动机的定期维修
• 异步电动机拆卸 • 定期大修的主要
内容 • 定期小修
（3）卸下风罩
四川机电职业技术学院 .电子电气工程系
2021/5/18
第6章 三相异步电机故障分析与维修 16
电机拖动及控制
三相异步电动机的定期维修
• 异步电动机拆卸 • 定期大修的主要
三相异步电动机检修培训课件
V1
W2 U2 V2 U1 V1 W1
路漫漫其悠远
接电源
接电源
1、检修前准备
三相电动机的铭牌数据
3、电压
.电动机在额定运行时
定子绕组上应加的线 电压。
4、电流
.电动机在额定运行时
定子绕组上的线电流
5、功率 与效率
路漫漫其悠远
电动机在额定运行时 轴上输出的机械功率 值。效率就是输出功 率与输入功率的比值
三相异步电动机检修培 训课件
路漫漫其悠远 2020/4/14
三相异步电动机检修
检修前准备
三相异步电动 机检修
电机修理
修试、试验、维护
路漫漫其悠远
1:检修前准备
三相异步电机的拆装方法 三相电机结构、类型
三相异步电机的名牌数据 三相异步电机修前检测方法
路漫漫其悠远
1、检修前准备
三相异步电机的拆装方法
路漫漫其悠远
（1）万用表及 （1）万用表或 兆欧表法 兆欧表法
（2）电流表法 （2）灯泡检查
；
法
（3）电阻检查 （3）电压表法 法；
（4）短路侦察 器法；
（5）匝间绝缘 试验仪检查 法
（1）滚珠检查 法；
（2）指南针检 查法；
（3）干电池检 查法
1、检修前准备
三相异步电机修前检测方法
实验的项目与方法
1、检修前准备
三相电动机的铭牌数据
6、转速
•由于生产机械对转速的要 求不同，需要生产不同磁极
数的异步电动机，因此有不 同的转速等级。
7、功率 因数
8、绝缘 等级
路漫漫其悠远
因为电动机是电感性负 载，定子相电流比相电 压滞后一个角。cos 就是功率因数。
W2 U2 V2 U1 V1 W1
路漫漫其悠远
接电源
接电源
1、检修前准备
三相电动机的铭牌数据
3、电压
.电动机在额定运行时
定子绕组上应加的线 电压。
4、电流
.电动机在额定运行时
定子绕组上的线电流
5、功率 与效率
路漫漫其悠远
电动机在额定运行时 轴上输出的机械功率 值。效率就是输出功 率与输入功率的比值
三相异步电动机检修培 训课件
路漫漫其悠远 2020/4/14
三相异步电动机检修
检修前准备
三相异步电动 机检修
电机修理
修试、试验、维护
路漫漫其悠远
1:检修前准备
三相异步电机的拆装方法 三相电机结构、类型
三相异步电机的名牌数据 三相异步电机修前检测方法
路漫漫其悠远
1、检修前准备
三相异步电机的拆装方法
路漫漫其悠远
（1）万用表及 （1）万用表或 兆欧表法 兆欧表法
（2）电流表法 （2）灯泡检查
；
法
（3）电阻检查 （3）电压表法 法；
（4）短路侦察 器法；
（5）匝间绝缘 试验仪检查 法
（1）滚珠检查 法；
（2）指南针检 查法；
（3）干电池检 查法
1、检修前准备
三相异步电机修前检测方法
实验的项目与方法
1、检修前准备
三相电动机的铭牌数据
6、转速
•由于生产机械对转速的要 求不同，需要生产不同磁极
数的异步电动机，因此有不 同的转速等级。
7、功率 因数
8、绝缘 等级
路漫漫其悠远
因为电动机是电感性负 载，定子相电流比相电 压滞后一个角。cos 就是功率因数。
三相异步电动机常见故障分析与排除ppt课件
三相异步电动机常见故障分析
电机班技术培训
.
1
三相异步电动机常见故障分析
三相异步电动机是电厂应用最广、使用最多的大功率 电器设备，科学合理地对其进行维护和管理，使之经常性 地处于正常可用的技术状态，有着至关重要的意义。而要 及时发现故障、解决故障的前提，则是对故障根源的深入 了解。作为事例，对三相异步电动机常见故障根源作一简 单的分析。
L1 U
W
V
L2 L3 L3断路
当电动机正在运行，由于某种原因，有一相断路（如W相绕组在L3处断开）， 则W相绕组中就无电流，U、V两相绕组成为串联关系，接在380V线电压上， 这时两个绕组中流过同一电流，这就是缺陷运行。此时电动机仍可继续运转， 但工作的两相绕组中，每相两端电压只有190V（正常工作时相电压220V）. 由于相电压降低，旋转磁通也相应降低.。但是负载不变，电动机的输 5
故障现象一：电动操作自动开关，触头不能闭合。
原因分析：①电磁铁拉杆行程不够；②电动机操作定位开关失灵；
③控制器中整流管或电容器损坏。
故障现象二：手动操作自动开关，触头不能闭合。
原因分析：①失压脱扣器无电压或线圈烧坏；②贮能弹簧变形或
断裂，导致闭合力减小或不闭合；③反作用弹簧力过大；④机构
不能复位脱扣。
从主电路来看，若熔断器烧断时电源缺少一项或主接触器触头接触不良， 都将使电动机接通断相电源。 运转着的三相异步电动机有一相断电时，并不停车。由于一般来说，三相异步 电动机断相运行时只能承担额定负载的(60～70)％，所以若热继电器失灵或整 定不准，电动机将在断相过载运行，时间稍长将使电动机发热严重。断相运行 故障表现为定子三相电流严重不平衡，运行声音异常，电动机显得没有“力 气”；电动机停车后再接通电源时，不能启动并发出嗡嗡声。
电机班技术培训
.
1
三相异步电动机常见故障分析
三相异步电动机是电厂应用最广、使用最多的大功率 电器设备，科学合理地对其进行维护和管理，使之经常性 地处于正常可用的技术状态，有着至关重要的意义。而要 及时发现故障、解决故障的前提，则是对故障根源的深入 了解。作为事例，对三相异步电动机常见故障根源作一简 单的分析。
L1 U
W
V
L2 L3 L3断路
当电动机正在运行，由于某种原因，有一相断路（如W相绕组在L3处断开）， 则W相绕组中就无电流，U、V两相绕组成为串联关系，接在380V线电压上， 这时两个绕组中流过同一电流，这就是缺陷运行。此时电动机仍可继续运转， 但工作的两相绕组中，每相两端电压只有190V（正常工作时相电压220V）. 由于相电压降低，旋转磁通也相应降低.。但是负载不变，电动机的输 5
故障现象一：电动操作自动开关，触头不能闭合。
原因分析：①电磁铁拉杆行程不够；②电动机操作定位开关失灵；
③控制器中整流管或电容器损坏。
故障现象二：手动操作自动开关，触头不能闭合。
原因分析：①失压脱扣器无电压或线圈烧坏；②贮能弹簧变形或
断裂，导致闭合力减小或不闭合；③反作用弹簧力过大；④机构
不能复位脱扣。
从主电路来看，若熔断器烧断时电源缺少一项或主接触器触头接触不良， 都将使电动机接通断相电源。 运转着的三相异步电动机有一相断电时，并不停车。由于一般来说，三相异步 电动机断相运行时只能承担额定负载的(60～70)％，所以若热继电器失灵或整 定不准，电动机将在断相过载运行，时间稍长将使电动机发热严重。断相运行 故障表现为定子三相电流严重不平衡，运行声音异常，电动机显得没有“力 气”；电动机停车后再接通电源时，不能启动并发出嗡嗡声。
三相异步电动机检修ppt课件
三相异步电动机检修
三相异步电动 机检修
检修前准备 电机修理
修试、试验、维护
2019/11/25
三项异步电机维修
1
学习子情境1:检修前准备
三相异步电机的拆装方法 三相电机结构、类型
三相异步电机的工作原理 三相异步电机的转矩与机械特性
三相异步电机的名牌数据
三相异步电机修前检测方法
2019/11/25
三项异步电机维修
t 0
2019/11/25
C
B
S
X
三项异步电机维修
iB iC
t
合成磁场方向：
向下
16
三相异步电动机 的工作原理
1、检修前准备
iA iB iC
同理分析，可得 其它电流角度下
Im
的磁场方向：
t
n 0 60
A
Y
Z
N
CS
B
X
t60
2019/11/25
n0
A
Y
Z
C
B
X
t120
三项异步电机维修
三项异步电机维修
9
三相异步电机 的工作原理
定子三相对称绕组通入三相对称 电流产生旋转磁场
转子导条切割定子旋转磁场产生 感应电动势、感应电流
1、检修前准备
载流的转子导体在磁场中受到 电磁力的作用，产生电磁转矩, 驱动转子旋转,实现了电能向 机械能的转换。
2019/11/25
三项异步电机维修
n0
60f p
(转/分）
每个电流周期
同步转速 n 0
极对数 磁场转过的空间角度 (f 50H)z
p 1
360 3000(转/分）
三相异步电动 机检修
检修前准备 电机修理
修试、试验、维护
2019/11/25
三项异步电机维修
1
学习子情境1:检修前准备
三相异步电机的拆装方法 三相电机结构、类型
三相异步电机的工作原理 三相异步电机的转矩与机械特性
三相异步电机的名牌数据
三相异步电机修前检测方法
2019/11/25
三项异步电机维修
t 0
2019/11/25
C
B
S
X
三项异步电机维修
iB iC
t
合成磁场方向：
向下
16
三相异步电动机 的工作原理
1、检修前准备
iA iB iC
同理分析，可得 其它电流角度下
Im
的磁场方向：
t
n 0 60
A
Y
Z
N
CS
B
X
t60
2019/11/25
n0
A
Y
Z
C
B
X
t120
三项异步电机维修
三项异步电机维修
9
三相异步电机 的工作原理
定子三相对称绕组通入三相对称 电流产生旋转磁场
转子导条切割定子旋转磁场产生 感应电动势、感应电流
1、检修前准备
载流的转子导体在磁场中受到 电磁力的作用，产生电磁转矩, 驱动转子旋转,实现了电能向 机械能的转换。
2019/11/25
三项异步电机维修
n0
60f p
(转/分）
每个电流周期
同步转速 n 0
极对数 磁场转过的空间角度 (f 50H)z
p 1
360 3000(转/分）
三相异步电动机机械故障检修ppt课件
8 8
通常滚动轴承的代号是用四位数字表示 根据滚动轴承的代号判断轴承内径 第一、二位数 ：代表轴承内径
代 号 数 字 <04 时 ， 有 00 、 01 、 02 、 03 四 组 ， 分 别 表 示 轴 承 内 径 =10，12，15，17mm，代号数字为04～99时，代号的数字乘以5， 即为轴承的内径尺寸（mm）。 例如，型号是0302的轴承，表示向心球轴承 ，中窄系列，轴承直径 为15mm。 型号是0308的轴承，表示向心球轴承 ，中窄系列，轴承直径为 8×5=40mm。
皮带松紧度
• 松：皮带滑动导致振动和发热 • 紧：轴承摩擦增加，增加能耗，降低可靠性
12 12
轴不对中的影响—热像图
0
电机和连轴器
对中
105° F
1,000/inch out 角不对中
62° F 30,000 out 平行 10,000/inch out 角
13 13
1. 对转轴的要求
（1）轴的中心线应为直线，没有弯曲。 （2）轴径与轴枢表面应平滑，没有凹坑、波纹、刮痕。 （3）键槽的工作表面应平滑、垂直、没有裂痕和毛角。
③滚道有凹痕，由于安装方法不当或皮带拉的太紧所致。
④轴承滚道内有金属颗粒，主要是金属材料疲劳或有异物侵 入轴承，造成磨损。
⑤轴承表面锈蚀，水汽、酸碱液侵入轴承内部。
2 2
⑵、检查的方法
Ⅰ: 听声音检查
用螺丝刀顶在电动机的外轴承盖上，仔细听电动机运
转的声音，通过轴承滚动所发出的声音来判断轴承故障。
9 9
⑷、轴承的清洗及加油
① 轴承清洗过程 如下图所示，先刮去钢珠表面的废油；用棉布擦去残余的 废油；然后把轴承浸在汽油里，用毛刷洗刷钢珠；再把轴 承放在干净的汽油里漂洗干净；最后把轴承放在纸上使汽 油挥发干。
通常滚动轴承的代号是用四位数字表示 根据滚动轴承的代号判断轴承内径 第一、二位数 ：代表轴承内径
代 号 数 字 <04 时 ， 有 00 、 01 、 02 、 03 四 组 ， 分 别 表 示 轴 承 内 径 =10，12，15，17mm，代号数字为04～99时，代号的数字乘以5， 即为轴承的内径尺寸（mm）。 例如，型号是0302的轴承，表示向心球轴承 ，中窄系列，轴承直径 为15mm。 型号是0308的轴承，表示向心球轴承 ，中窄系列，轴承直径为 8×5=40mm。
皮带松紧度
• 松：皮带滑动导致振动和发热 • 紧：轴承摩擦增加，增加能耗，降低可靠性
12 12
轴不对中的影响—热像图
0
电机和连轴器
对中
105° F
1,000/inch out 角不对中
62° F 30,000 out 平行 10,000/inch out 角
13 13
1. 对转轴的要求
（1）轴的中心线应为直线，没有弯曲。 （2）轴径与轴枢表面应平滑，没有凹坑、波纹、刮痕。 （3）键槽的工作表面应平滑、垂直、没有裂痕和毛角。
③滚道有凹痕，由于安装方法不当或皮带拉的太紧所致。
④轴承滚道内有金属颗粒，主要是金属材料疲劳或有异物侵 入轴承，造成磨损。
⑤轴承表面锈蚀，水汽、酸碱液侵入轴承内部。
2 2
⑵、检查的方法
Ⅰ: 听声音检查
用螺丝刀顶在电动机的外轴承盖上，仔细听电动机运
转的声音，通过轴承滚动所发出的声音来判断轴承故障。
9 9
⑷、轴承的清洗及加油
① 轴承清洗过程 如下图所示，先刮去钢珠表面的废油；用棉布擦去残余的 废油；然后把轴承浸在汽油里，用毛刷洗刷钢珠；再把轴 承放在干净的汽油里漂洗干净；最后把轴承放在纸上使汽 油挥发干。
三相异步电动机检测方法PPT课件
精选ppt
8
三相异步电动机测试方法
三相笼型异步电动机主要由定子和转子两个基本部 分组成，其结构如图23-3所示。
后端盖
风罩
风叶
图23-2三相笼型异步电动机外形 图23-3 三相笼型异步电动机的结构
精选ppt
9
三相异步电动机测试方法
1.定子
定子由定子铁心、定子绕阻和机座三部分组成。
定 子 铁 心 组成 电 动 机 磁路 的 一 部 分 ， 通 常 由 0 .35 mm～ 0.50mm厚的硅钢片叠压而成，在硅钢片内圆冲有均匀分布的槽 口。整个铁心被固定在铸铁机座内，铸铁机座上铸有加强散热 功能的散热筋片。如图23-4所示。
定子绕阻组成电动机的电路部分。它是由若干线圈组成的三相绕 阻，按一定的空间角度嵌放在定子铁心槽内，每相绕阻有两个 引出线端，一个叫首端，另一个叫尾端。其中三个首端分别用 U1、V1、W1表示，三个尾端分别用U2、V2、W2表示。一般绕 阻的直流电阻值都很小。
精选ppt
10
三相异步电动机测试方法
U1 U1 (W2)
精选ppt
1

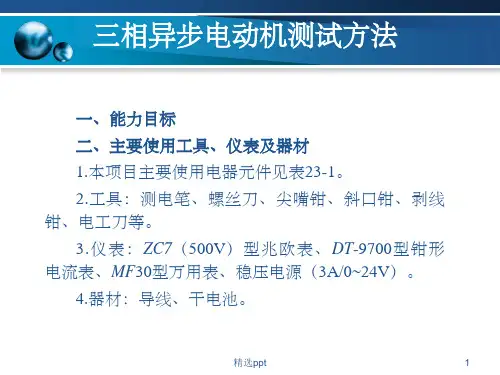

三相异步电动机测试方法
表23-1 元 件 明 细 表
代 号
名称
推荐型号
推荐规格
数 量
M
三相异步电动机 Y112M-4
4kW、380V、Δ接法、8.8A、 1440r/min
1
QF
低压断路器
DZ10-100
三相、额定电流15A
1
SA
单极控制开关
1
精选ppt
2
三相异步电动机测试方法
三、项目实施步骤及工艺要求 1.测三相绕阻冷态直流电阻 将万用表置于低电阻量程挡，在电动机接线盒中，
三相异步电动机的使用与维护PPT课件
电机启动时应观察电流表，如果发现电流表摆动大或长时 间偏高，电机转速很慢、机身震动大、声音异常或者有放 电、冒烟、冒火等不正常现象应立即停机，联系电工检查。
案例
1、2008年11月2日，聚合干燥震动筛电机 跳闸后连续多次启动导致电机烧毁。
2、2008年12月11日，有机甲醛真空泵A泵 电机连续多次启动导致电机烧毁。
11异步电动机的简单工作原理异步电动机的简单工作原理异步电动机的定子有三相绕组转子有一闭合的绕组当定异步电动机的定子有三相绕组转子有一闭合的绕组当定子绕组通以三相电流时在气隙中产生旋转磁场由于旋转磁场子绕组通以三相电流时在气隙中产生旋转磁场由于旋转磁场与绕组存在者相对运动旋转磁场切割转子绕组转子绕组中产与绕组存在者相对运动旋转磁场切割转子绕组转子绕组中产生感应电势因为绕组是闭合回路所以就有感应电流通过该生感应电势因为绕组是闭合回路所以就有感应电流通过该感应电流与与磁场相作用在转子上产生电磁力形成电磁转感应电流与与磁场相作用在转子上产生电磁力形成电磁转矩驱动转子沿旋转磁场的方向转动
２、防止液体和气体物料的泄漏。如果液体 和气体介质泄漏进入电动机内部，将会直 接造成电动机绝缘下降而跳闸。一般液体 和气体泄漏有以下几种表现形式：各种容 器和输送管道泄漏、泵体密封泄漏、冲洗 设备和地面造成等。如果是腐蚀性介质， 这种损害就更严重。
３、防止机械油泄漏后从电动机前端轴承 盒缝隙中进入。与电动机相连的减速机等 机械密封磨损，机械润滑油顺着电动机轴 进入，在电动机内部积聚后，溶解电动机 绝缘漆，使电动机绝缘性能逐步降低，最 终导致电动机烧毁。
六、电动机的事故停机
运行中电动机有下列情况时，应立即切断电源： 运行中发生人身事故 电动机发响发热的同时，转速急速下降 电动机启动设备冒烟起火，电机拖动的机械发生
案例
1、2008年11月2日，聚合干燥震动筛电机 跳闸后连续多次启动导致电机烧毁。
2、2008年12月11日，有机甲醛真空泵A泵 电机连续多次启动导致电机烧毁。
11异步电动机的简单工作原理异步电动机的简单工作原理异步电动机的定子有三相绕组转子有一闭合的绕组当定异步电动机的定子有三相绕组转子有一闭合的绕组当定子绕组通以三相电流时在气隙中产生旋转磁场由于旋转磁场子绕组通以三相电流时在气隙中产生旋转磁场由于旋转磁场与绕组存在者相对运动旋转磁场切割转子绕组转子绕组中产与绕组存在者相对运动旋转磁场切割转子绕组转子绕组中产生感应电势因为绕组是闭合回路所以就有感应电流通过该生感应电势因为绕组是闭合回路所以就有感应电流通过该感应电流与与磁场相作用在转子上产生电磁力形成电磁转感应电流与与磁场相作用在转子上产生电磁力形成电磁转矩驱动转子沿旋转磁场的方向转动
２、防止液体和气体物料的泄漏。如果液体 和气体介质泄漏进入电动机内部，将会直 接造成电动机绝缘下降而跳闸。一般液体 和气体泄漏有以下几种表现形式：各种容 器和输送管道泄漏、泵体密封泄漏、冲洗 设备和地面造成等。如果是腐蚀性介质， 这种损害就更严重。
３、防止机械油泄漏后从电动机前端轴承 盒缝隙中进入。与电动机相连的减速机等 机械密封磨损，机械润滑油顺着电动机轴 进入，在电动机内部积聚后，溶解电动机 绝缘漆，使电动机绝缘性能逐步降低，最 终导致电动机烧毁。
六、电动机的事故停机
运行中电动机有下列情况时，应立即切断电源： 运行中发生人身事故 电动机发响发热的同时，转速急速下降 电动机启动设备冒烟起火，电机拖动的机械发生
三相异步电动机的运行与维护课件
p 360
Z
式中，Z为定子槽数，p为磁极对数。
（6）每极每相槽数q 每一个极面下每相所占的槽数为每极每相槽数，
q Z 2 pm
其中m为绕组相数。
21
（7）相带 每个磁极下的每相绕组（即q个槽）所占的电角度为相
带。因为每个磁极占的电角度为180°，被三相绕组均 分，则相带为180°/3=60°，即在一个磁极下一相绕 组占60°电角度，称为60°相带。 （8）极相组（线圈组） 将一个相带内的q个线圈串联起来就构成一个极相组， 又称为线圈组。
（2）额定电压UN（V）：指电动机额定工作状态时，加在定子绕 组上的线电压。
（3）额定电流IN（A）：指电动机额定工作状态时，流入定子绕 组的线电流。
（4）额定转速nN(r/min)：指电动机额定工作状态时，电动机转 速。
（fN=55）0额H定z。频率fN（Hz）：指电动机定子侧电压的频率。我国电网
10 11 12
2极24槽、4极24槽绕组分布图。 图中所标的60°为电角度，即60°相带。
25
（3）规定U1、V1、W1为绕组的首端，U2、V2、W2 为绕组的尾端，且当电流由首端流入、尾端流出时为 正，当电流由尾端流入、首端流出时为负。这样从正 弦交流电波形图的角度看，除电流为零值外的任何瞬 时，都是一相为正，两相为负，或两相为正，一相为 负。如图5-10所示。按照图5-9画出的2极24槽、4极24 槽绕组分布状况，表明了当iU、iV为正，iW为负时的电 流方向。
26
图5-10 三相对称交流电波形图
i
O
120°
240°
360°
ωt
27
3．三相单层绕组
单层绕组的每个槽内只放一个线圈边， 电机的线圈数是电机槽数的一半。单层 绕组分为:
电机维修教学ppt课件
24
三相异步电动机一体化教学 三相定子绕组的分布与连接
三相异步电动机定子绕组的作用是产生对称的旋转磁场，因此除了三 相电源必须对称外，要求三相交流绕组也必须是对称的，其构成（分 布、排列与连接）原则如下： （1）各相绕组在每个磁极下应均匀分布，以达到磁场的对称，因此先 将定子槽数按极均分（分极）每极180º 电角度，每极下分为三个相 带，每个相带60º 电角度。三相绕组的分布在每极下按相带顺序 U1→W2→V1→U2→W1→V2均匀分布。 （2）各相绕组引出线应彼此相隔120º 。展开图中每个相邻相带的电流 参考方向相反。 （3）同相绕组中线圈之间应顺着电流参考方向进行连接。 （4）同一相绕组的各有效边在同性磁极下，电流方向应相同；而在异 性磁极下，电流方向相反。为节约铜线，节距应尽可能短。 （5）各相绕组的电源引出线应彼此相隔120º 电角度。
鼠笼式
二、电动机常见故障分析及判断
电机常见故障主要分机械故障和电气故障两大类。
12
三相异步电动机一体化教学
机械故障主要包括轴承、风扇、端盖、转轴、机壳等故障。电气故障 主要包括定子绕组、转子绕组和电路故障。
电工在巡视检查时，可以通过自身的感官来了解电动机的运行状态是 否正常 ——看、听、摸、闻、问。 三、电机拆卸 以小功率三相笼式电动机拆卸为例介绍电机的拆除方法与步骤。
25
三相异步电动机一体化教学 三相单层绕组
单层绕组的每个槽内只放一个线圈边，电机的线圈总数等于定子槽数的一半。 单层绕组分为链式、交叉式和同心式绕组。
一、单层链式绕组
单层链式绕组由形状、几何尺寸和节距相同的线圈连接而成，整个外形如长链。
链式绕组的每个 线圈节距相等并 且制造方便；线 圈端部连线较短 并且省铜。主要 用于q=2的4、6、 8极小型三相异 步电动机。
