XX电力职业技术学校实践教学中心一、异步电动机的基本结构基本结构：定子定子铁心：嵌放绕组，提供磁路。定子绕组：产生旋转磁场。转子转子铁心：嵌放绕组，提供磁路。转子绕组：感应出电势、电流。转子绕组：笼型绕线型材料：铁心均由硅钢片叠压而成；三相异步机的结构第二部份第二部份三相异步电动机的拆卸与装配三相异步电动机的拆卸与装配一、三相异步电动机的一般拆卸步骤1. 切断电源卸下皮带2. 拆去接线盒内的电源接线和接地线3. 卸下底脚螺母、弹簧垫圈和平垫片4. 卸下皮带轮→→→→ →→ 5. 卸下前端盖可用大小适宜的扁凿，插在端盖突出的耳朵处，按端盖对角线依次向外撬，直至卸下前端盖。6. 卸下风叶罩。7. 卸下风叶。→→ →→ 8.卸下后端盖。9.卸下转子在抽出转子之前，应在转子下婧投ㄗ尤谱槎瞬恐垫上厚纸板，以免抽出转子时碰伤铁心和绕组。10.最后用拉具拆卸前后轴承及轴承内盖。→→ →→ 二端盖的拆装步骤1. 端盖的拆卸步骤: 拆卸端盖前，应在机壳与端盖接缝处做好标记。然后旋下固定端盖的螺丝。通常端盖上都有两个拆卸螺孔，用从端盖上拆下的螺丝旋进拆卸螺孔，就能将端盖逐步顶出来。若没有拆卸螺孔，可用大小适宜的扁凿，插在端盖突出的耳朵处，按端盖对角线依次向外撬，直至卸下端盖。但要注意，前后两个端盖拆下后要标上记号，以免将来安装时前后装错。 a a 拆前端盖拆前端盖 b b 拆后端盖拆后端盖2. 端盖的安装步骤端盖的安装步骤：1铲去端盖口的脏物；2铲去机壳口的脏物再对准机壳上的螺丝孔把端盖装上；3 插上螺丝按对角线一先一后把螺丝旋紧切不可有松有紧以免损伤端盖。
→→ →→→→注意事项: 在固定端盖螺丝时不可一次将一边端盖拧紧应将另一边端盖装上后两边同时拧紧。要随时转动转子看?涫欠衲芰榛钭悦庾芭浜蟮缍选Ｈ?风罩和风叶的拆卸步骤1.选择适当的旋具，旋出风罩与机壳的固定螺丝，即可取下风罩。2. 将转轴尾部风叶上的定位螺丝或销子拧下，用小锤在风叶四周轻轻地均匀敲打，风叶就可取下，如图所示。若是小型电动机，则风叶通常不必拆下，可随转子一起抽出。a a拆风罩拆风罩b b拆风叶拆风叶四转子的拆装步骤1. 转子的拆卸方法：1拆卸小型电动机的转子时，要一手握住转子，把转子拉出一些随后用另一只手托住转子铁心渐渐往外移如图所示。要注意，不能碰伤定子绕组。→→一、有关术语和基本参数1.线圈线圈是组成绕组的基本元件，用绝缘导线（漆包线）在绕线模上按一定形状绕制而成。一般由多匝绕成，其形状如图所示。它的两直线段嵌入槽内，是电磁能量转换部分，称线圈有效边；两端部仅为连接有效边的“过桥”，不能实现能量转换，故端部越长材料浪费越多；引线用于引入电流的接线。线圈图2.线圈组几个线圈顺接串联即构成线圈组，异步电机中最常见的线圈组是极相组。它是一个极下同一相的几个线圈顺接串联而成的一组线圈，见下图所示。一、记录绕组原始数据原始数据的内容有：铭牌数据、绕组数据和铁心数据判别绕组的结构型式单层绕组、双层绕组、绕组形式判别极数2P 看铭牌的型号、查结构由线圈节距推算出、万用表判断 1. 拆除旧绕组的方法冲压冷拆法冲压热拆法（（11）冷拆法）冷拆法首先将电机加热100 ℃左右，选择被拆电机绕组的非接线端，用磨出刃口的扁鉴对齐槽口将非接线端的上层绕组端部剁掉，一定要对齐槽口，否则不易退出槽中线圈。
逐槽剁掉上层线圈端部后，将此端部线圈拉直，露出这端的下层线圈端部，然后用比槽形稍小的钢棍将留在槽内的上层线圈向连接线端打出，逐槽打出后，将非接线端下层线圈端部与铁心之间垫人金属垫板，再用扁鉴把下层线圈端部对齐槽口逐槽剁掉，这时非连接线端的上下层线圈端部全部拆除。再用小钢棍逐槽打出槽内下层线圈，全部打出后，连接线端的所有线圈也都拆除干净。然后打出槽楔，清理槽内绝缘。（2）热拆法如果拆除较困难，也可将线圈加热180 - 200 ℃，先剔出槽楔，然后按上述方法拆除。对于容量较大的电机，不用钢棍打出槽内线圈，扁鉴可用厚废锯条或废钢锉磨制，不能太薄。槽内残存绝缘物的清理铁心冲片位移的修整铁心槽口的修整1. 1.槽内的清除要求槽内的清除要求残余绝缘纸必须清理干净，否则影响嵌线质量，方法可采取烧热的铁条穿人槽内，烧焦残余绝缘材料，用与槽形尺寸相当的铁条打人槽内清除残余漆瘤。对于细长的转子铁心槽，清理是非常费工的，要求细致操作，不可损伤硅钢片。用喷灯或氧气火燃烧铁心槽口是不允许的，因为会使铁心齿变形、导磁性能降低。2. 2.槽口的清除要求槽口的清除要求槽口错片可用金属锤打击垫好的软金属校正，不可用锉锉不齐的冲片。质量要求：1）铁齿和铁心无烧结铁瘤，齿端板完整，开焊处要焊好。2）转子支架绝缘不可用旧绝缘代替。3）要求铁心内外清洁，冲片整齐，槽口无毛刺、铁心内外无锈迹、油垢和脏物。通风道畅通。。核对导线数据确定线圈尺寸确定线圈的匝数及个数线圈绕制线圈的绑扎（一）绕线前的准备（一）绕线前的准备l）检查绕线机、计圈器是否正常。2）检查电磁线型号、规格，其绝缘厚度公差应符合规定，裸线线径允许偏差应符合规定。3）检查绕线模，并安装在绕线机上。4）将成盘的电磁线放在线转盘或线轴上往下放线，不应直接从原线捆上往下放着使用。5）用毛毡浸石蜡的压板将电磁线夹紧，使电磁线拉力适度。（二）绕线过程（二）绕线过程1）在绕线模上放好卡紧布带，将引线头排在右手边，然后由右边向左开始绕线。 2 绕线时，要有适当拉力，使各线匝靠紧，绕线后，留出所需引线长度。3）绕制过程中，导线接头要在端部焊接，焊后清除毛刺，包扎绝缘，多根并绕导线的接头，各匝错开一定长度。4）检查线圈尺寸、匝数，均符合要求后再成批绕线圈。 5 线圈绕制后，要求线匝排列整齐，绕制紧密，绑扎牢固，绝缘完好，尺寸符合要求，匝数正确。（三）绕组绕制工艺要求（三）绕组绕制工艺要求 1.导线的检查。绕线前，先用千分尺检测导线直径、导线绝缘厚度是否符合要求。若导线过细，将使绕组电阻增大，影响电气性能；若导线直径太粗或导线绝缘厚度过大，就会造成嵌线困难。同时还应检查导线的软硬程度，太硬使绕制困难，并导致绕组增大，影响电机的性能，故不宜采用。在绕制过程中，如果导线是成圈的，或线径小于0.5mm，则宜用立式拉出放线法，这种方法因盘线没有旋转惯性，不易拉乱，还要注意夹板不能夹得太紧，以免把铜线拉细。 2.绕组的接头。在绕线中发现导线长度不够或断线现象时，允许采用焊接接头。对绕组的接头要求是：其位臵应在线圈端部斜边处，要求焊接光洁、良好，并用绝缘带半叠包一层，既保证接触良好，又使绝缘性能可靠。如接头位臵在直线部分，可用绝缘管套人，以保证绝缘良好。 3.导线的绝缘修补。绕线中应仔细观察导线，如有绝缘损坏处，用绝缘带半叠包一层，
或涂刷相应的绝缘漆。但每个线圈接头数不得超过一处，每相线圈不得超过二处，每台线圈不得超过四处。其接头必须在端部斜边处，且修补良好，以保证绝缘可靠。一、嵌线方法一、嵌线方法放臵槽绝缘线圈的整理缩宽扭转捏扁沉边或下层边的嵌入浮边或上层边的嵌入封槽口例：三相36槽4极单层交叉式展开图1）先嵌双线圈的二条边（如第10、11槽），把双线圈另二条边（第2、3槽）吊起；2）隔一槽（空第12槽），嵌单线圈边（第13槽），另一边
（第6槽）吊起；3）隔二槽（空第14、15槽），嵌二槽（第16、17槽），另一边（第8、9槽）不再吊起而嵌入槽内4）隔一槽（空第18槽），嵌一槽（第19槽），把另一边（第12槽）嵌入；5）再隔二槽，嵌双线圈的四条边，再隔一槽，嵌单线圈的二条边、、、、、直至嵌完。二、嵌线规律二、嵌线规律二、嵌线的工艺要点二、嵌线的工艺要点（1）引线处理。先将线圈导线理齐，引出线理直。线圈嵌线时的引出线要放在靠近机座出线盒的一端，即以出线盒为基准来确定嵌线第一槽的位臵。引出线应套上绝缘套管，一般采用2730 醇酸玻璃漆管，其直径大小应适宜，长度应一致，要求绝缘良好。（2）线圈捏法。先用右手把要嵌的线圈边捏扁，用左手捏住线圈的一端向相反方向扭转，如图所示，使线圈的槽外部分略带扭绞形，以免线圈松散，使其顺利地嵌人槽内。线圈边捏扁后放到槽口的槽绝缘中间，左手捏住线圈朝里拉入槽内，如图所示。如果槽内不用引槽纸，应在槽口临时衬两张薄膜绝缘纸，以保护导线绝缘不被槽口擦伤，线圈边人槽后，即可把薄膜绝缘纸取出。如果线圈边捏得好，一次就能将大部分导线拉人槽内，由于线圈扭绞了一下，使线圈内的导线变位，线圈端部有了自由伸缩的余地，对嵌线、整形都很便利，且易于平整服贴。否则，槽上部的导线势必拱起来，使嵌线困难。 3 ）理线与压线。导线进槽应按绕制线圈的顺序，不要使导线交叉错乱，线圈两端槽外部分虽略带扭绞形，但槽内部分必须整齐平行，否则会影响导线的全部嵌人，而且还会造成导线相擦而损伤绝缘。在线圈捏扁后不断地送人槽内时，用理线板在线圈边两侧交替理线，引导导线入槽。划线板运动方向如图所示。若为双层绕组时，当嵌完下层边后，就把层间绝缘放人槽内，用压线板压平，然后再嵌上层边。方法是一手持划线板，另一手捏线圈，将导线二根或三根滑拨人槽，见图所示。当大部分导线嵌入后，用两手掌向里、向下按压线圈端部，将其端部压下去一点，而且让线圈张开些，不使已嵌人的导线张紧在槽口，这样有利于上层边全部嵌入。理线时，应先理下面的几根导线，使导线在嵌完后顺序排列，无交叉错乱现象。当槽满率较高时，在嵌线后期须用压线板压实导线，但不可猛敲。定子较大时，可用小锤轻敲压线板，应注意端部槽口转角处容易凸起，使导线嵌不下去，可以把竹板垫住端部往下敲打。导线全部嵌人槽内后，用压线板把全部导线压实，以便封槽。（4）起把线圈的处臵。起把线圈即吊把线圈，起把线圈吊起后，下面应垫一张纸，以免线圈边与铁心相碰而擦伤绝缘，如图所示。当嵌完最后一个节距线圈后，就可把最初吊起的起把线圈几个上层边逐一放下，嵌人相应的槽内。（5 ）封槽口。当导线全部嵌人槽内后，用压线板轻轻压实导线，剪去露出槽口的引槽纸，如图所示，用划线板将槽绝缘两边折拢，包住导线，如图所示，再把槽楔打人槽内，压紧线圈，如图所示
所示。槽楔长度比槽绝缘短3mm，要求打人槽内?笏山羰实薄！。?）层间绝缘与相间绝缘。当采用双层绕组时，同槽上下两层之间垫人与槽绝缘材料相同的层间绝缘。在下层边嵌好后，就把层间绝缘放进槽内，盖住下层边。要求层间绝缘两端伸出槽外长度均等，且不允许有个别导线在层间绝缘上面，以免造成相间击穿。
相间绝缘即为绕组端部相间垫人与槽绝缘相同的材料。在封槽后，接着在两端垫人相间绝缘，使其压住层间绝缘，并与槽绝缘相接触，端部相间绝缘应边嵌线边垫上，否则不易垫好。（7）端部整形及绑扎。线圈全部嵌完后，检查线圈外形、端部排列及相间绝缘，待符合要求后，首先用手将绕组两端下压整喇叭口，如图。然后把木板垫在绕组端部，用手锤轻轻敲打，整成较为规范的喇叭口，如图，其直径大小要适宜，既要有利于通风散热，又不能使端部离机座太近，影响绝缘，如图所示。端部整形后，修剪相间绝缘，使其高出绕组3～4mm 。中小型电动机绕组端部需用无碱玻璃纤维带或聚醋纤维编织套管绑扎，以增加绕组的机械强度。在有引接线的一端，应把电缆和接头处同时绑扎牢，必要时应在此端增加绑扎层数。一、绕组的接线线圈嵌好线后，要进行端部接线，也就是把每相的极相组（或单只线圈）串联成为一路，或者并联成为多路，再把三相的6 个引出线连接到电动机的出线板上。在三相异步电机中产生旋转磁场不仅需要通入对称三相交流电，以保证电流在时间上的对称分布；还需在定子上构成对称三相绕组，使三相绕组在定子槽内相-相间隔120°电角度，以实现空间对称分布；还要求每相绕组在定子铁心上所占的总槽数相等，各相绕组的参数线圈匝数、尺寸、线径、并联支路数相同，以保证参数对称分布。三相绕组的展开图可以很清楚地表示出绕组的节距、线圈组数、每组线圈数、各相的头尾连接方法等。由于线圈边的重叠，画起来比较复杂，因此，在修理电动机的实际接线时，为了能清楚地看出各线圈组之间的连接方式，常采用一种简化了的圆形接线参考图。二、绕组接线的过程二、绕组接线的过程 1.一次接线（1）划分相带，标出各相带中的电流正方
向。（2）连成极相组。（3）连成一相绕组。（4）并联支路的连接。举例说明四极单路圆形接线过程l ）将定子圆周按极相组数均分成2pm 段，每段表示一个极相组。三相共有2pm2 ×2×3 12 个极相组，故图中有12 根圆弧短线。
2 ）极相组的排列次序应与展开图一致，顺次给每个极相组编号，第一个极相组由1 、2 、
3 三个线圈串联而成，编号为1 ，第二个极相组编号为2 ，其余类推，共有12 个极相组。根据印湘带原则，u 相的极相组编号为l 、
4 、7 、10 V 相的极相组编号为3 、6 、9 、12 W 相的极相组编号为2 、
5 、8 、11 。 3 ）三相绕组的首端应相隔120°电角度，因而可确定：U 相的首端U1 ，是极相组1 的头；V 相的首端V1 是极相组3 的头；W相的首端
W1 ，是极相组5 的头。2、二次接线（1）接引出线（2）进行首末端连接三、绕组焊接工艺及引出线规格选用三、绕组焊接工艺及引出线规格选用 1.绕组接线工艺定子三相引出线应选在靠近出线盒部位，使引出线长度最短。6 极以上电动机的并联支路超过极对数时，应联成一个圈环并接，引出线个数应按原始记录或要求而定。多路并联的分数槽绕组，要求各并联支路内的线圈数相等。引出线的标志应符合国家标准规定，长短一致，绝缘等级符合要求，符号应标志清楚、引出
线截面积应符合电流要求（一般按电流密度为4A /mm2选择）。转子的三相引出线焊接及两极绕组的引出线焊接应呈120°圆周均匀布臵。线圈连接和焊接前，应将接线头剥去漆膜、砂光。接线鼻等要事先挂好锡面。对于引接线直有4 根及以下并绕，可采用对绞接法连接。 2.引出线规格选用绕组引出线要采用橡皮绝缘软导线或其它多股绝缘软铜线、蜡壳线等。其线径、规格可根据电机的额定功率或额定电流，再考虑一定的裕量，从表中选用。也可参照电机原有引出线的规格选用。功率（kw）额定电流（A）导线横截面（mm2）可选用导线规格（根
/mm2）0.35以下0.6～1.11.5～2.22.8～4.55.5～77.5～1013～2022～304055～751.2以下1.6～2.73.6～56～1011～1515～2025～4044～4777105～1451. 30.7～0.81～1.21.7～22.5～34～5101523～2535～
4016/0.1540/0.1519/0.237/0.4319/0.2632/0.240/0.1932/0.2637/0.2640/0.2519/0.4148/0.2 67/0.756/0.2649/0.3219/0.5263/0.327/0.919/0.287/1.3349/0.64133/0.3919/1.2898/0.5819 /1.51133/0.5819/1.68四、线头焊接与绑扎四、线头焊接与绑扎 1 ．对线头焊接的技术要求l 焊接牢固。要有一定的机械强度，在电磁力和机械力的作用下，不致脱焊、断线。 2 接触电阻小。焊接?螅胪孛娴牡枷呦啾龋缱柚涤ο嗟龋踔粮。悦庠诵兄胁植抗取５缱柚当匦胛榷ǎ谠诵兄形薮蟮谋浠！?3 焊接方便。要求焊接容易操作，不影响周围的绝缘，并且成本应尽可能低。 2 ．焊接前的准备工作（1）配臵套管。一般线圈引线的套管在绕线时已套上，接线时可根据情况适当修剪一下长短，再串套上长度为4D 一80 ～较粗的醇酸玻璃丝漆管，如图所示。（2）刮净线头。刮净聚醋漆包线上的绝缘漆时，可用双面刮刀或化学清除法。当采用双面刮刀时，在拉刮时不断转动方向，使圆导线周围都能刮净。刮刀可用碳钢锯条片做成，如图所示，也可用砂纸代替。当采用化学清除法时，节束后应用清水冲洗，以防腐蚀。其脱漆剂有浓乙二胺溶液、甲酸丙酮混合溶液和苯酚氨水溶液等。使用化学清除法时，应注意安全和防护。
3 ）搪锡。为了保证锡焊焊接质量，一般在绕线后，即将每个线圈的线头刮净搪锡，然后才嵌线、接线。搪锡在搪锡槽内进行，搪锡后应抛光或擦净。
4 ）线头的连接。连接的形式很多，一般锡焊采用以下方法。1）绞线。如果导线较细，可以用线头直接绞合，要求绞合紧密、平整、可靠，如图所示。2 ）扎线。当导线较粗时，应用0.3 ～0.8mm 的细铜线扎在线头上，如图所示。 3.焊接的工艺要点（l）钎焊。钎焊就是使熔点低于接头材料的金属焊料流人已加热的接头缝隙中，使接头焊成一体。因所用焊料熔点温度的不同，又分为软焊和硬焊两种。软焊的焊接温度一般在500 ℃以下，如锡焊；硬焊所用焊料的熔点在500 ℃以上，常用的有银铜焊和磷铜焊。（2）锡焊。锡焊利用铅锡合金作焊料，含锡量越高，流动性越好，但工作温度较低。其焊剂是酒精、松香或焊油，最好采用松香酒精溶液，酒精是去氧剂，将氧化铜还原为铜，松香在熔化后覆盖在焊接处，防止焊接处氧化。焊油有焊锡膏和焊锡药水，焊锡膏有腐蚀性，焊接完毕后，应用酒精棉纱擦洗干净。烙铁焊一般选用电烙铁，烙铁操作时，应注意烙铁烧热后，立即在头上接触处先搪上锡，电烙铁不能烧得过热，以免过热氧化而搪不上锡，俗称烧死。锡焊时，先在搪过锡的线头上刷点松香酒精，然后用搪上适量锡的烙铁放在线头下面（注意烙铁不要放在线头上面），当松香液沸腾时，快速把焊锡条
涂在烙铁及线头上，不能等松香烧干冒烟后才上锡。烙铁离开后，趁热用布条或毛刷迅速擦去多余的锡，若有凸出的锡刺要设法去掉。在锡焊过程中，必须防止熔锡掉到线圈缝里去。焊接细导线时，可采用单股绞接后再锡焊的方法，如图所示。浇锡如果焊接线头数量较多，那么用浇锡焊接最为方便。先用铁锅在电炉或火炉上熔化较多的锡，然后用小勺对已准备好的线头浇注，大线头可多浇几次，浇注情况如左图所示。炭极加热锡焊适用于引线头等局部焊接，如右图所示。二、绕组的整形与绑扎二、绕组的整形与绑扎 1.绕组端部整形绕组嵌、接好线后，在绑扎之前要将线圈端部排列整齐，同时仔细检查端部绝缘，如有移位、滑脱和损坏的要矫正和修整。然后在线圈端部内侧在敲棒的衬垫下用橡皮锤轻敲，一般在相邻两绕组交叉处敲打，使定子绕组端敲成整体，有利于散热和增强机械强度，绕组端部外呈抛物线张开的弧形喇叭口状，有利于安装转子和散热。 2.连接线的绑扎在接线前，先将定子的每个线圈引出线理顺，如左图所示，然后再根据圆形接线图连接。接线的安排一定要整齐、牢固，小型电动机把接线布臵在端部外侧，待焊接完毕，套好套管后，与端部一起绑扎，如图（a）所示。中型电动机接线较粗，可以单独把接线绑扎在端部顶上，如图（b）所示。第八部份电动机的浸漆和烘干一、绕组的初测绕组在完成接线、端部整形及绑扎后，尚未浸漆前，应对绕组进行检查和测试。检查线圈有无断路、短路、接地和接错，测试直流电阻、绝缘电阻是否达到要求等问题。若有问题，此时线圈未固化，正好便于检查和返修。二、绕组的浸漆绕组在电机结构中是最脆弱的部件，为了提高绕组的耐潮防腐性和绝缘强度，并提高机械强度、导热性和散热效果与延缓老化等，必须对重绕后的电机绕组进行浸漆处理。并要求浸漆与烘干严格按绝缘处理工艺进行，以保证绝缘漆的渗透性好、漆膜表面光滑和机械强度高，使定子绕组粘结成为一个结实的整体。其工艺过程由预烘、浸漆两个主要工序组成。（一）预烘1．预烘目的绕组在浸漆前应先进行预烘，是为了驱除绕组中的潮气和提高工件浸漆时的温度，以提高浸漆质量和漆的渗透能力。2．预烘方法预烘加热要逐渐增温，温升速度以不大于20～30℃/h为宜。预烘温度视绝缘等级来定，对E级绝缘应控制在120～125℃；B级绝缘应达到125～130℃，在该温度下保温4～6小时，然后?ず婧蟮娜谱槔淙吹?0～80℃开始浸漆。（二）浸漆1．浸漆温度如果工件温度过高，漆中溶剂迅速挥发，使绕组表面过早形成漆膜，而不易浸透到绕组内部，也造成材料浪费；若温度过低，就失去预烘作用，使漆的粘度增大，流动性和渗透性较差，也使浸漆效果不好。实践证明，工件温度在60～80℃时浸漆为宜。2．漆的粘度漆的粘度选择应适当，第一次浸漆时，希望漆渗透到绕组内部，因此要求漆的流动性好一些，故漆的粘度应较低，一般可取22～26s （20℃、4号粘度计）；第二次浸漆时，主要希望在绕组表面形成一层较好的漆膜，因此漆的粘度应该大一些，一般取30～38s为宜。由于漆温对粘度影响很大，所以一般规定以20℃为基准，故测量粘度时应根据漆的温度作适当调整。3．浸漆时间浸漆时间的选择原则是：第一.
三相异步电动机最常见故障及处理方法 1、三相异步电动机的故障一般可分为两大类： 一类:是电气方面的故障，如各种类型开关、按钮、熔断器、电刷、定子绕组、转子及启动设备等的故障. 另一类是机械方面的故障，如轴承、风叶、机壳、联轴器、端盖、轴承盖、转轴等故障。 2、电动机发生故障，会出现一些异常现象： 如温度升高，电流过大、发生震动和有异常声音等。检查、排除电动机的故障，应首先对电动机进行仔细观察，了解故障发生后出现的异常现象。然后通过异常分析原因，找出故障所在，最后排除故障。 3、三相异步电动机内部结构图 4、下面是三相异步电动机常见的积累故障现象和检修方法：
5、电动机七类常见故障： 6、1）电动机不转 7、2）电动机转速低于额定值 8、3）电动机外壳带电 9、4）电动机声音不正常 10、5）电动机轴承过热 11、6）电动机温度过高 12、7）绕线式电动机滑环火花过大 一.电动机不转 分析电源未接通： 1、如果电源没有接入或接触不良，就会导致电动机不转，此时电工人员应检查开关、熔丝、各项触点及接线头，将故障逐步排查出来进行维修。 2、 2、启动时，熔断器熔丝熔断导致不转：查出熔断原因，排查故障，按电动机容量配上同规格的熔丝； 3、 3、过电流继电器整定电流太小导致不转：此时应适当调高；
4、负载过大或传动机结构卡主导致不转：选择较大容量电动机或减轻负载，并检查传动机构情况； 5、 4、定子或转子绕组断路导致不转：打开接线盒并用万用表欧姆档检查电动机绕组是否断路（导线断裂），如果有断路则会出现电阻值的异常，需要打开电动机进一步检查断开点，连接好； 6、 5、定子绕组匝间短路：电动机的绕组式很多匝线圈组成的， 7、 6、定子绕组对地短路：用摇表或者万用表检查，查出接地绕组，如果是绝缘破损，重新绝缘，严重时可以更换绕组；如果是受潮可以烘干后再涂一层绝缘漆； 8、 7、定子绕组接线错误：拆开电动机找出错误，重新接线。 9、 8、绕线式电动机转子滑环接触不良：修正滑环表明，调整碳刷压力。 二.电动机转速低于额定值 1、电源电压过低：电压过低会使得电动机功率不足，所以在带是负载时电动机转速低于额定值，此时可用电压表或万用表测量电动机输入电压； 2、负荷过大：此时应选用较大容量电动机或者减轻负荷；
三相异步电动机维护检修 1 总则 本作业指导书适用于云峰分公司高、低压交流三相异步电动机维护检修（中修和小修）作业时使用。 对特别重要或大容量的电动机应逐步开展状态监测，以便使检修工作更有 针对性，确保安全运行。 2.完好标准 2.1 零部件质量 2.1.1 电动机外壳完整，无明显缺陷，表面油漆色调一致，名牌清晰。 2.1.2润滑油脂质量符合要求，油量适当，不漏油。 2.1.3电动机内部无积灰和油污，风道畅通。 2.1.4外壳防护能力或防爆性能良好，既符合电动机出厂标准，又符合周围环 境的要求。 2.1.5定转子绕组及铁芯无老化、变色和松动现象，槽楔端部垫块及绑线齐全 紧固。 2.1.6定转子间的间隙符合要求。 2.1.7风扇叶片齐全，角度适合，固定牢固。 2.1.8外壳有良好而明显的接地（接零）线。 2.1.9各部件的螺栓、螺母齐全紧固，正规合适。 2.1.10埋入式温度计齐全，接线完整，测温表计指示正确。 2.1.11启动装置好用，性能符合电动机要求。 2.1.12通风系统完整，防锈漆无脱落，风道不漏风，风过滤器、风冷却器性能 良好，风机运行正常。 2.1.13操作盘油漆完好，部件齐全，接线正确，标示明显。 2.1.14保护、测量、信号、操作装置齐全，指示正确，动作灵活可靠。 2.1.15电动机基础完整无缺。 2.1.16电源线路接线正确牢固，相序标志分明，电缆外皮有良好的接地（接零） 2.2 运行状况 2.2.1 在额定电压下运行，能够达到的铭牌数据要求，各部位温升不超过表1所允许值。
表 1 电动机的最高允许温升（环境温度为40℃时） 2.2.2 电动机的振动值（两倍振幅值），一般应大于表2的规定。对于Y系列电动机，空载振动、速度的有效值应不超过表3所列数 据。 表 2 电动机的允许振动值 表 3 Y系列电动机空载振动、速度允许值 2.2.3滑动轴承电动机之转子轴向窜动应不大于表4规定。 表 4 滑动轴承电动机之转子轴向窜动允许值 注：向两侧轴向窜动范围，应根据转子磁性中心位置确定。 2.2.4换向器、集电环表面光滑，电刷与换向器（或集电环）的接触良好，运 行无火花。电刷牌号符合设计要求，电刷压力适当、均匀，一般应为15～25kPa，同一电刷组上每一电刷的单位压力差不得大于10%。
In Order To Simplify The Management Process And Improve The Management Efficiency, It Is Necessary To Make Effective Use Of Production Resources And Carry Out Production Activities. 编订：XXXXXXXX 20XX年XX月XX日 机电运输安全培训讲义简 易版
机电运输安全培训讲义简易版 温馨提示：本安全管理文件应用在平时合理组织的生产过程中，有效利用生产资源，经济合理地进行生产活动，以达到实现简化管理过程，提高管理效率，实现预期的生产目标。文档下载完成后可以直接编辑，请根据自己的需求进行套用。 第一部分：供电安全 一、矿井供电安全知识： 1、供电的重要性： A、由于井下有大量涌水，短时停电就可能 淹井淹人淹设备： B、井下产生的大量有害气体必须及时排入 大气，否则将造成人员窒息死亡或瓦斯事故。 如果发生停电事故，就会造成井下、特别是掘 进工作面瓦斯聚集，严重时引起瓦斯爆炸。瓦 斯爆炸事故是我国煤矿危害最大的主要事故。 2、保证煤矿安全供电的主要措施： A、《煤矿安全规程》规定：每一矿井应有
两回路独立电源线路，当任一回路发生故障停电时，另一回路应能担负矿井全部负荷。矿井的两回路电源线上都不得分接任何负荷。一回路运行时，另一回路必须带电备用。或两回路分列运行，故障时互为备用。 B、矿井地面变电所和井下中央变电所的供电线路，不得少于两回路，当任一回路发生故障停电时，另一回路应能担负矿井全部负荷。 C、采区变电所内、母线分段运行。互为备用。 D、关系到矿井安全的重要负荷，如：主扇风机、主排水泵、抽放瓦斯、局部通风机等均采用双电源、双线路、双设备。 3、煤矿井下安全用电的几个方面： A、防止电气设备失爆：由于恶劣危险的生
班级：07自动化 学号：0709111016 姓名：高顺 三相异步电动机的绕组常见故障分析与处理方法 关键词：断路电流不平衡短路绝缘损坏磁场不均绕组接地绕组接错 一、绕组开路 由于焊接不良或使用腐蚀性焊剂，焊接后又未清除干净，就可能造成壶焊或松脱；受机械应力或碰撞时线圈短路、短路与接地故障也可使导线烧毁，在并烧的几根导线中有一根或几根导线短路时，另几根导线由于电流的增加而温度上升，引起绕组发热而断路。一般分为一相绕组端部断线、匝间短路、并联支路处断路、多根导线并烧中一根断路、转子断笼。 1. 故障现象 电动机不能启动，三相电流不平衡，有异常噪声或振动大，温升超过允许值或冒烟。 2. 产生原因 （1）在检修和维护保养时碰断或制造质量问题。 （2）绕组各元件、极（相）组和绕组与引接线等接线头焊接不良，长期运行过热脱焊。 （3）受机械力和电磁场力使绕组损伤或拉断。 （4）匝间或相间短路及接地造成绕组严重烧焦或熔断等。 3. 检查方法 （1）观察法。断点大多数发生在绕组端部，看有无碰折、接头出有无脱焊。（2）万用表法。利用电阻档，对“Y”型接法的将一根表棒接在“Y”形的中心点上，另一根依次接在三相绕组的首端，无穷大的一相为断点；“△”型接法的短开连接后，分别测每组绕组，无穷大的则为断路点。 （3）试灯法。方法同前，等不亮的一相为断路。 （4）兆欧表法。阻值趋向无穷大（即不为零值）的一相为断路点。 （5）电流表法。电机在运行时，用电流表测三相电流，若三相电流不平衡、又无短路现象，则电流较小的一相绕组有部分短断路故障。 （6）电桥法。当电机某一相电阻比其他两相电阻大时，说明该相绕组有部分断路故障； （7）电流平衡法。对于“Y”型接法的，可将三相绕组并联后，通入低电压大电流的交流电，如果三相绕组中的电流相差大于10%时，电流小的一端为断路；对于“△”型接法的，先将定子绕组的一个接点拆开，再逐相通入低压大电流，其中电流小的一相为断路。
三相异步电动机最常见故 障及处理方法 The Standardization Office was revised on the afternoon of December 13, 2020
三相异步电动机最常见故障及处理方法 1、三相异步电动机的故障一般可分为两大类： 一类:是电气方面的故障，如各种类型开关、按钮、熔断器、电刷、定子绕组、转子及启动设备等的故障. 另一类是机械方面的故障，如轴承、风叶、机壳、联轴器、端盖、轴承盖、转轴等故障。 2、电动机发生故障，会出现一些异常现象： 如温度升高，电流过大、发生震动和有异常声音等。检查、排除电动机的故障，应首先对电动机进行仔细观察，了解故障发生后出现的异常现象。然后通过异常分析原因，找出故障所在，最后排除故障。 3、三相异步电动机内部结构图 4、下面是三相异步电动机常见的积累故障现象和检修方法： 5、电动机七类常见故障： 6、1）电动机不转
7、2）电动机转速低于额定值 8、3）电动机外壳带电 9、4）电动机声音不正常 10、5）电动机轴承过热 11、6）电动机温度过高 12、7）绕线式电动机滑环火花过大 一.电动机不转 分析电源未接通： 1、如果电源没有接入或接触不良，就会导致电动机不转，此时电工人员应检查开关、熔丝、各项触点及接线头，将故障逐步排查出来进行维修。 2、 2、启动时，熔断器熔丝熔断导致不转：查出熔断原因，排查故障，按电动机容量配上同规格的熔丝； 3、 3、过电流继电器整定电流太小导致不转：此时应适当调高； 4、负载过大或传动机结构卡主导致不转：选择较大容量电动机或减轻负载，并检查传动机构情况； 5、 4、定子或转子绕组断路导致不转：打开接线盒并用万用表欧姆档检查电动机绕组是否断路（导线断裂），如果有断路则会出现电阻值的异常，需要打开电动机进一步检查断开点，连接好；
三相异步电动机绕线式转子的检修 三相异步电动机种类繁多，按照转子结构分类鼠笼式和绕线式 绕线式电动机的工作原理：绕线式电动机是异步电动机的一种，工作原理大体一致：（异步电机的工作原理是当电动机的三相定子绕组（各相差120度电角度），通入三相对称交流电后，将产生一个旋转磁场，该旋转磁场切割转子绕组，从而在转子绕组中产生感应电流（转子绕组是闭合通路），载流的转子导体在定子旋转磁场作用下将产生电磁力，从而在电机转轴上形成电磁转矩，驱动电动机旋转，并且电机旋转方向与旋转磁场方向相同。故异步电动机又称为感应电动机。） 当电动机的三相定子绕组（各相差120度电角度），通入三相对称交流电后，将产生一个旋转磁场，该旋转磁场切割转子绕组，从而在转子绕组中产生感应电流（转子绕组是闭合通路），载流的转子导体在定子旋转磁场作用下将产生电磁力，从而在电机转轴上形成电磁转矩，驱动电动机旋转，并且电机旋转方向与旋转磁场方向相同。 区别绕线式的转子绕组不是像鼠笼式那样闭合的，它的3个转子绕组通过电刷结构引到外部的接线端子，这样使用时，在外部的电阻与转子绕组串联，以提高启动转矩或者加以调速等。 绕线式电机一般用于启重和吊装电机 三相异步电动机由定子和转子两个基本部分组成。 定子是电动机的固定部分，用于产生旋转磁场，主要由定子铁芯、定子绕组和基座等部件组成。 转子是电动机的转动部分，由转子铁芯、转子绕组和转轴等部件组成，其作用是在旋转磁场作用下获得转动力矩。转子按其结构的不同分为鼠笼式转子和绕线式转子。 绕线式转子与定子绕组相似，也是一个对称的三相绕组，一般结成星型，三个出线头接到转轴的集电环（滑环）上，再通过电刷与外电路连接 例1：某厂一台绕线式电机运行中电流高且声音异常，丁字检查无异常，转子一相碳刷松动且磨损严重，该相滑环表面布满麻点，原因分析：碳刷接触不良更换碳刷，细砂纸打磨滑环表面后运行正常 例2：某厂绕线式电机启动时电机振动，有异响。电动机电流基本正常。检查负载和定转子绝缘正常。试车发现，低速轻载是正常，高速重载时异响，电机出力不够解体发现转子串接电阻接触不良，紧固后运行正常。 原因分析转子一相开路，该相只有感应电势，而不产生电流，不会受到磁场力作用。其余两相正常受力，造成受力不平衡，转矩不平衡从而出现电动机振动且异响，严重时出现启动困难的现象。当转子回路一相接触不良时：低速轻载（电流小）电机转差率较大，通过功率关
任务名称：三相异步电动机的常见故障与检修 一、教学目标 知识目标： 掌握引起三相异步电动机常见故障的原因及处理方法。 能力目标： 1、学会三相异步电动机故障的检查与维修； 2、学会三相异步电动机的故障分析。 3、提高学生专业操作技能。 4、培养学生的动手操作能力和自主探究能力。 情感目标： 通过“工学一体化”的教学活动，增强学生的成就感和自信心，培养合作意识，体验职业素养在学习与工作中的重要意义。 二、教学重点与难点 重点：三相异步电动机常见故障的原因及处理方法。 难点：三相异步电动机常见故障的原因及处理方法。 三、教法与学法 教法：项目教学法（任务确定与分析、信息获取、制定计划、实施任务、交流评估与总结、拓展训练）；理实一体教学学法：实践探究学习（做中学）；小组合作学习（将学生分为六个小组，每个小组设工长、操作工等不同岗位，让学生分 别明确自己的任务和职责。） 四、课前准备
教具设备：电机检修实训室（三相异步电动机、三相笼型异步电动机、多媒体教室功能于一体，具有多媒体演示功能，分教 学区和工作区、互联网等 工具仪表：活动扳手、螺丝刀、手锤、木垫、拉具、铜棒、扁凿、钳形电流表、兆欧表、验电笔； 材料：煤油、油盘、棉布、润滑油、毛刷、记号笔、标签纸等； 设备：Y112M-4型三相异步故障电动机。 五、课型与课时 课型：理实一体新授 课时：6课时 （第1课时下达任务，明确目标、信息获取；第2～5课时制定工作计划、实施任务；第6课时交流评价总结） 六、教学过程
教学过程（一）任务目标（约10分钟） 观看三相异步电动机各种故障视频。 采用实际生产机械引入任务：完成三相异步电动机各种故障检查与维修 分析任务：三相异步电动机各种故障引起的原因。 明确目标。 （二）、信息获取（约45分钟） 引导学生从教材、课件、动画视频、网络等途径获取三相异步电动机常见各种故障检查与维修，并分析引起各种故障的原因。小组归纳交流。 （三）、制定计划（约30分钟） 学生分小组讨论确定三相异步电动机故障，制定实施项目的步骤，检查后交由老师审核确定项目计划。 项目实施步骤：三相异步电动机故障检查、三相异步电动机故障引起原因、三相异步电动机故障维修。 （四）、任务实施（约135分钟） 1、用电安全（约3分钟） 教师讲解电动机在使用过程中用电安全知识。 2、演示三相故障电动机故障检查与维修（约17分钟） 3、故障检查、引起原因、维修（约95分钟） （1）、故障检查 将故障电动机分发给学生，用仪表或观察查找电动机的故障。 （2）故障引起原因 根据故障查找引起故障原因 （3）故障检修 根据故障对电动机进行检修，确保电动机正常运行。 3、理论探究（约20分钟） 采用观看视频引入任务，使学生更直观了解本节课的实训项目，引起学生的学习兴趣。 充分发挥学生的自主能动性，使学生充分参与到教学活动中来。训练学生的信息搜集能力 小组同学互助，增强学生的合作能力并取长补点短。 学生先做后学，化难为易。做中学，增强学生成就感和自信心。
三相异步电动机故障检测方法 来源：湘潭电机集团有限公司 https://www.doczj.com/doc/2518861971.html,/ 一、电机不能启动： 1. 电动机不转且没有声音：电源或者绕组有两相或两相以上断路，首先检查电源是否有电压，如果三相电压平衡，那么故障在电动机本身，可检测电动机三相绕组的电阻，寻找出断线的绕组。 2. 电动机不转但有嗡嗡声：测量电动机接线柱，若三相电压平衡且为额定电压值，可判断是严重过载，检查的步骤：先去掉负载，这时电动机的转速与声音正常，可以判定过载或者负载机械部分有故障，若任然不转动，可用手转动一下电动机轴，如果很紧或转不动，再测三相电流，若三相电流平衡，但比额定值大，说明电动机的机械部分被卡住，可能是电动机缺油，轴承锈死，或损坏严重，端盖或者油盖装的太斜，转子和内膛相碰（扫膛）当用手转动电动机轴到某一角度时感到比较吃力或听到周期性的擦擦声，可判断为扫膛。 3. 电动机转速慢且有嗡嗡声：这种故障表现为轴振东，若测得一相电流为零，而另两相电流大大超过额定电流，说明是两相运转，其原因是：电路或者电源一相断路，或电动机绕组一相断路。小容量的电动机可以用万用表直接测量是否通断。中等容量的电动机由于绕组多采用多根导线并绕多支路并联，其中若断掉若干根或断开一条并联支路时检查起来就比较麻烦，这样的情况通常采用相电流平衡法或者电阻法。电阻法用电桥测量三相绕组的电阻，如三相电阻相差百分五以上，电阻较大的一相为断路相。 经验证明：电动机的断路故障多数发生在绕组的端部，接头处或引出线的地方。
二、电动机启动时熔断器熔断或者热继电器断开 1. 故障检查步骤：检查熔丝是否合适，检查电路中是否有短路，检查电机是否短路或者接地。 2. 接地故障的检测方法：用摇表检测电机绕组对地的绝缘电阻，当绝缘电阻低于0.2兆欧时，说明电机严重受潮。用万用表电阻档或校验灯逐步检查，如果电阻较小或者校验灯较暗说明该项绕组严重受潮，需要烘干处理，如果电阻为零或者校验灯接近正常亮度，那么该项已近接地了。绕组接地一般发生在电动机出线孔，电源线的进线孔或绕组伸出槽口处对于后一种情况，若发现接地并不严重，可将竹片或绝缘纸插入定子铁芯与绕组之间，如经检查已不接地，可包扎并涂绝缘漆后继续使用。 3. 绕组短路故障的检测方法：绕组短路情况有匝间短路，相间短路。A利用兆欧表或者万用表检查任意两相间的绝缘电阻，如发现在0.2兆欧一下或为零说明是相间短路。（检查时应将电动机引线的所有连线拆开）；B分别测量三相绕组的电流，电流大的为短路相；C用短路探测器检查绕组间短路；D用电桥测量三相绕组电阻，电阻小的为短路相。 三、电动机启动后转速低于额定转速： 若几部电动机同时出现这样的问题一般会是供电电网电压过低。 若一台电动机启动有嗡嗡声并有些振动，要检查是否定子绕组一相断电，可测量三相电流是否平衡，有嗡嗡声但不振动检查三相电压是否太低。当空载后电动机转速正常，而加载后转速降低。 检查步骤： 首先将电动机空载启动，如转速正常，可将电动机加上轻载，如转速低下来，说明负载机械部分有咔住现象，若机械部分没有故障，电动机转速不见降低，可使电动机在额定负载范围内运转，若电动机转速下降，给人一种带不动的感觉，那就证明电动机有故障，造成这种故障的原因是：误将三角形接法的电动机接成星形，鼠笼转子断条，若是刚绕的电动机，可能是某
目录 目录 (1) 电动机检修规程 (2) 2标准检修项目和检修周期 (2) 2.1大修标准项目 (2) 2.2电动机小修标准项目 (2) 2.3 检修周期 (2) 3标准项目检修 (2) 3.1开工前的准备 (2) 3.2分解电机 (3) 3.3检修静子 (4) 3.4 检修转子 (4) 3.5 检修轴承 (5) 3.6检修起动装置 (6) 3.7冷却器的检修 (6) 3.8电机组装 (7) 3.9电动机的试运行 (8) 4电机的干燥 (9) 4.1电机干燥时的注意事项 (9) 4.2直流铜损干燥法： (9) 4.3低压交流铜损干燥法 (10) 4.4铁损加热法 (10) 4.5 通风干燥法 (10)
电动机检修规程 1主题内容与适用范围 1.1本规程规定了电动机的检修项目，检修周期，检修方法，检修工艺及质量标准。 1.2本规程适用于平顶山鸿翔热电有限责任公司生产现场高、低压交流电动机的检修。 2 标准检修项目和检修周期 2.1大修标准项目 2.1.1开工前的准备工作。 2.1.2分解电机。 2.1.3静子检修。 2.1.4转子检修。 2.1.5轴承检修。 2.1.6控制装置检修。 2.1.7冷却装置检修。 2.1.8电动机组装。 2.2电动机小修标准项目 2.2.1清扫检查电动机及控制装置。 2.2.2消除存在的缺陷。 2.2.3检查轴承油质，必要时清洗换油。 2.2.4有注油嘴的电机，三个月注油一次。 2.2.5试运行。 2.3 检修周期 2.3.1机、炉附属设备的电机大小修、以机组的大小修周期为限。 2.3.2公用设备电机的大修、三年一次，小修半年一次。 2.3.3备用励磁机组五年一次大修，一年一次小修。 2.3.4采暖泵电机在10月初应进行检修，雨水泵在每年4月份应进行检修。 3 标准项目检修 3.1开工前的准备 3.1.1准备好大修所必须的工具、材料、备品、记录本。 3.1.2查看设备档案及上次检修记录。 3.1.3停机前的现场检查，包括振动、串动、温度、电流等存在的问题。 3.1.4工作过程中要认真作好记录，中间停工时要把电机盖好，以防碰伤或落入异物等。
万方数据
万方数据
三相异步电动机的故障判断及处理 作者：徐坤 作者单位：辽宁职业学院 刊名： 农机使用与维修 英文刊名：FARM MACHINERY USING & MAINTENANCE 年，卷(期)：2011(2) 参考文献(2条) 1.赵承获;姚和芳电机与电气控制技术 2001 2.王庆伯三相电动机修理指导 1997 本文读者也读过(10条) 1.潘宗英浅析三相异步电动机定子绕组故障的查找及处理[期刊论文]-中国科技信息2006(24) 2.刘焕君三相异步电动机故障检查与维修[期刊论文]-黑龙江造纸2011,39(1) 3.莫司丞浅谈三相异步电动机的故障及对策[期刊论文]-科技信息2010(36) 4.王文娟关于三相异步电动机的保护分析[期刊论文]-西部大开发（中旬刊）2010(9) 5.姚飞.许安平.王磊三相异步电动机的缺相运行及其保护措施[期刊论文]-内江科技2008,29(12) 6.张友昌.Zhang Youchang变压器冷却装置控制方式的改进措施[期刊论文]-电工技术2005(11) 7.侯兰香.生国锋.HOU Lan-xiang.SHENG Guo-feng三相异步电动机过热故障简析及修复[期刊论文]-枣庄学院学报2006,23(5) 8.朱英明.ZHU Ying-ming三相异步电动机故障的综合分析与排除方法[期刊论文]-机床电器2007,34(2) 9.韩丽芳.Han Lifang三相异步电动机定子绕组故障的检测及应急处理[期刊论文]-机械管理开发2007(2) 10.王敏.WANG Min三相异步电动机单相运行故障分析[期刊论文]-电机与控制应用2008,35(2) 本文链接：https://www.doczj.com/doc/2518861971.html,/Periodical_njwx201102040.aspx
一般中小型电动机的定子绕组。是用漆包线在线模上绕制而成，绕组的尺 寸大小，线径和匝数，都是根据电动机电气性能来确定的，线圈的工作部分是 嵌在铁芯槽中的两个直线边，叫有效边，用来完成电动机的电磁转换，线圈在 铁芯外的二个端部。起连接有效边接通电路的作用。三相电源经线圈绕组，在 电动机定子中产生旋转磁场，转子中的鼠笼条产生感应电流，产生磁场。 在两个磁场力的作用下，使转子旋转带动负载。极聚簦褐傅缍恳桓龃偶杂Φ脑仓鼙砻婢嗬搿Ｒ簿褪峭嘞嗔诹礁鲆煨源偶涞木嗬搿＜扑慵嗟墓轿呼（极距）=z（定子铁芯总槽数）/2P（P为磁极的对数）节距： 节距指线圈两个有效边在铁芯圆周上所跨的距离。又叫跨距。节距与极距 相等的绕组叫全节绕组，节距小于极距的绕组叫短节绕组。 每极每相槽数q： 每个磁极中，每相电流所占的槽数叫每极每相槽数，即： q（每极每相槽数）=z（定子铁芯总槽数）/2PM（P： 磁极对数，M： 电流相数）例： 一台36槽4极三相电动机，其极距： ?=z/2P，即36/（2×２）=9槽每极每相槽数： ）=3槽单层绕组每个线圈占两个线槽，故每相应q=z/2PM，即36/（2×2×３ 有线圈：36/（2×３）相=6个，三相共有18个线圈。通常36槽4极电动机，每相绕组由两个跨距为1～9的双逢把（全距）或两个跨距为1～8的单把线圈（短距）组成。 电动定子绕组常见的故障有： 过热引起的绕组绝缘破坏，绕组相间击穿短路，同绕组线间短路，绕组与 铁芯之间的绝缘击穿等。小故障如：
绕组绝缘性能下降，局部绕组绝缘擦伤，接头或引线接触不良或断线。小 故障可用局部维修的方法解决。现在所常用的Y系列电动机，绕组所占的槽满率较高，又进行过漫漆处理，过去曾用过的穿线修复局部绕组的办法，在实际 运用中很难实施。所以绕组稍大一点的故障，也只能采用将所有绕组拆除后换 用新绕组的办法维修。 二、绕组维修常用工具 一般绕组维修常用工具有： 改锥、钳子、扳手、铜棒、撬棍、锉刀、铁榔头、橡皮榔头、电烙铁等。 专用工具有錾子、钢冲条、清槽刀、绕线机、万能模板、划线板、压脚、美工刀、理发剪、垫打板等，现将几种工具的用法做简单的介绍： 1、錾子： 在拆除电动机绕组时，用来錾除端面绕组。常用规格： 刀口宽10～15mm，长度：150～200mm，錾身厚度：8～10mm。 2、钢冲条： 将剔除端面后的绕组冲出定子铁芯的工具。钢冲条的断面应略小于铁芯线槽，不同大小电机选用不同规格的钢冲条，长度约250～350mm。 3、清槽刀： 用1.5～2mm厚的带锯皮磨制，宽约15～20mm，前端有刃口带钩状。用来清除定子槽内残余的绝缘物质或杂物（如图1所示）。 4.万能模板、绕线机： 万能模板有链式和同心式两种规格，这种模板可根据线圈大小调节模板的 周长。模板由塑料制成。市面上有售。用时将模板固定在绕线机上，并根据需 要绕制各种电机线圈。 5.划线板：
三相异步电机故障检测方法 一电动机不能启动： 1,电动机不转且没有声音：电源或者绕组有两相或两相以上断路，首先检查电源是否有电压，如果三相电压平衡，那么故障在电动机本身，可检测电动机三相绕组的电阻，寻找出断线的绕组。 2，电动机不转但有嗡嗡声：测量电动机接线柱，若三相电压平衡且为额定电压值，可判断是严重过载，检查的步骤：先去掉负载，这时电动机的转速与声音正常，可以 判定过载或者负载机械部分有故障，若任然不转动，可用手转动一下电动机轴，如果很紧或转不动，再测三相电流，若三相电流平衡，但比额定值大，说明电动机的 机械部分被卡住，可能是电动机缺油，轴承锈死，或损坏严重，端盖或者油盖装的太斜，转子和内膛相碰（扫膛）当用手转动电动机轴到某一角度时感到比较吃力或 听到周期性的擦擦声，可判断为扫膛。 3，电动机转速慢且有嗡嗡声：这种故障表现为轴振东，若测得一相电流为零，而另两相电流大大超过额定电流，说明是两相运转，其原因是：电路或者电源一相断路， 或电动机绕组一相断路。小容量的电动机可以用万用表直接测量是否通断。中等容量的电动机由于绕组多采用多根导线并绕多支路并联，其中若断掉若干根或断开一 条并联支路时检查起来就比较麻烦，这样的情况通常采用相电流平衡法或者电阻法。电阻法用电桥测量三相绕组的电阻，如三相电阻相差百分五以上，电阻较大的一 相为断路相。 经验证明：电动机的断路故障多数发生在绕组的端部，接头处或引出线的地方。 二电动机启动时熔断器熔断或者热继电器断开 1，故障检查步骤：检查熔丝是否合适，检查电路中是否有短路，检查电机是否短路或者接地。 2，接地故障的检测方法：用摇表检测电机绕组对地的绝缘电阻，当绝缘电阻低于0.2兆欧时，说明电机严重受潮。用万用表电阻档或校
XX电力职业技术学校实践教学中心一、异步电动机的基本结构基本结构：定子定子铁心：嵌放绕组，提供磁路。定子绕组：产生旋转磁场。转子转子铁心：嵌放绕组，提供磁路。转子绕组：感应出电势、电流。转子绕组：笼型绕线型材料：铁心均由硅钢片叠压而成；三相异步机的结构第二部份第二部份三相异步电动机的拆卸与装配三相异步电动机的拆卸与装配一、三相异步电动机的一般拆卸步骤1. 切断电源卸下皮带2. 拆去接线盒内的电源接线和接地线3. 卸下底脚螺母、弹簧垫圈和平垫片4. 卸下皮带轮→→→→ →→ 5. 卸下前端盖可用大小适宜的扁凿，插在端盖突出的耳朵处，按端盖对角线依次向外撬，直至卸下前端盖。6. 卸下风叶罩。7. 卸下风叶。→→ →→ 8.卸下后端盖。9.卸下转子在抽出转子之前，应在转子下婧投ㄗ尤谱槎瞬恐垫上厚纸板，以免抽出转子时碰伤铁心和绕组。10.最后用拉具拆卸前后轴承及轴承内盖。→→ →→ 二端盖的拆装步骤1. 端盖的拆卸步骤: 拆卸端盖前，应在机壳与端盖接缝处做好标记。然后旋下固定端盖的螺丝。通常端盖上都有两个拆卸螺孔，用从端盖上拆下的螺丝旋进拆卸螺孔，就能将端盖逐步顶出来。若没有拆卸螺孔，可用大小适宜的扁凿，插在端盖突出的耳朵处，按端盖对角线依次向外撬，直至卸下端盖。但要注意，前后两个端盖拆下后要标上记号，以免将来安装时前后装错。 a a 拆前端盖拆前端盖 b b 拆后端盖拆后端盖2. 端盖的安装步骤端盖的安装步骤：1铲去端盖口的脏物；2铲去机壳口的脏物再对准机壳上的螺丝孔把端盖装上；3 插上螺丝按对角线一先一后把螺丝旋紧切不可有松有紧以免损伤端盖。 →→ →→→→注意事项: 在固定端盖螺丝时不可一次将一边端盖拧紧应将另一边端盖装上后两边同时拧紧。要随时转动转子看?涫欠衲芰榛钭悦庾芭浜蟮缍选Ｈ?风罩和风叶的拆卸步骤1.选择适当的旋具，旋出风罩与机壳的固定螺丝，即可取下风罩。2. 将转轴尾部风叶上的定位螺丝或销子拧下，用小锤在风叶四周轻轻地均匀敲打，风叶就可取下，如图所示。若是小型电动机，则风叶通常不必拆下，可随转子一起抽出。a a拆风罩拆风罩b b拆风叶拆风叶四转子的拆装步骤1. 转子的拆卸方法：1拆卸小型电动机的转子时，要一手握住转子，把转子拉出一些随后用另一只手托住转子铁心渐渐往外移如图所示。要注意，不能碰伤定子绕组。→→一、有关术语和基本参数1.线圈线圈是组成绕组的基本元件，用绝缘导线（漆包线）在绕线模上按一定形状绕制而成。一般由多匝绕成，其形状如图所示。它的两直线段嵌入槽内，是电磁能量转换部分，称线圈有效边；两端部仅为连接有效边的“过桥”，不能实现能量转换，故端部越长材料浪费越多；引线用于引入电流的接线。线圈图2.线圈组几个线圈顺接串联即构成线圈组，异步电机中最常见的线圈组是极相组。它是一个极下同一相的几个线圈顺接串联而成的一组线圈，见下图所示。一、记录绕组原始数据原始数据的内容有：铭牌数据、绕组数据和铁心数据判别绕组的结构型式单层绕组、双层绕组、绕组形式判别极数2P 看铭牌的型号、查结构由线圈节距推算出、万用表判断 1. 拆除旧绕组的方法冲压冷拆法冲压热拆法（（11）冷拆法）冷拆法首先将电机加热100 ℃左右，选择被拆电机绕组的非接线端，用磨出刃口的扁鉴对齐槽口将非接线端的上层绕组端部剁掉，一定要对齐槽口，否则不易退出槽中线圈。
三相异步电动机的维护保养 启动前的准备和检查 1、检查电动及启动设备接地是否可靠和完整，接线是否正确与良好。 2、检查电动机铭牌所示电压、频率与电源电压、频率是否相符。 3、新安装或长期停用的电动机启动前应检查绕组相对相、相对地绝缘电阻。绝缘地那组应大于兆欧，如果低于此值，须将绕组烘干。 4、对绕线型转子应检查其集电环上的电刷装置是否能正常工作，电刷压力是否符合要求。 5、检查电动机转动是否灵活，滑动轴承内的油是否达到规定油位。 6、检查电动机所用熔断器的额定电流是否符合要求。 7、检查电动机各紧固螺栓及安装螺栓是否拧紧。 上述各检查全部达到要求后，可启动电动机。电动机启动后，空载运行30分钟左右，注意观察电动机是否有异常现象，如发现噪声、震动、发热等不正常情况，应采取措施，待情况消除后，才能投入运行。 启动绕线型电动机时，应将启动变阻器接入转子电路中。对有电刷提升机构的电动机，应放下电刷，并断开短路装置，合上定子电路开关，扳动变阻器。当电动机接近额定转速时，提起电刷，合上短路装置，电动机启动完毕。 行中的维护 1、电动机应经常保持清洁，不允许有杂物进入电动机内部；进风口和出风口必须保持畅通。 2、用仪表监视电源电压、频率及电动机的负载电流。电源电压、频率要符合电动机铭牌数据，电动机负载电流不得超过铭牌上的规定值，否则要查明原因，采取措施，不良情况消除后方能继续运行。 3、采取必要手段检测电动机各部位温升。 4、对于绕相型转子电机，应经常注意电刷与集电环间的接触压力、磨损及火花情况。电动机停转时，应断开定子电路内的开关，然后将电刷提升机构扳到启动位置，断开短 路装置。 5、电动机运行后定期维修，一般分小修、大修两种。小修属一般检修，对电动机启动设备及整体不作大的拆卸，约一季度一次，大修要将所有传动装置及电动机的所有零部件都拆卸下来，并将拆卸的零部件作全面的检查及清洗，一般一年一次。 三相异步电动机常见故障原因及维修方法 三相异步电动机应用广泛，但通过长期运行后，会发生各种故障，及时判断故障原因，进行相应处理，是防止故障扩大，保证设备正常运行的一项重要的工作。 一、通电后电动机不能转动，但无异响，也无异味和冒烟。 1．故障原因①电源未通（至少两相未通）；②熔丝熔断（至少两相熔断）；③过流继电器调得过小；④控制设备接线错误。 2．故障排除①检查电源回路开关，熔丝、接线盒处是否有断点，修复；②检查熔丝型号、熔断原因，换新熔丝；③调节继电器整定值与电动机配合；④改正
三相异步电动机的故障分析和处理 -https://www.doczj.com/doc/2518861971.html,/shop-16/绕组是电动机的组成部分,老化,受潮、受热、受侵蚀、异物侵入、外力的冲击都会造成对绕组的伤害,电机过载、欠电压、过电压,缺相运行也能引起绕组故障。绕组故障一般分为绕组接地、短路、开路、接线错误。现在分别说明故障现象、产生的原因及检查方法。 一、绕组接地 指绕组与铁心或与机壳绝缘破坏而造成的接地。 1、故障现象 机壳带电、控制线路失控、绕组短路发热,致使电动机无法正常运行。 2、产生原因 绕组受潮使绝缘电阻下降;电动机长期过载运行;有害气体腐蚀;金属异物侵入绕组内部损坏绝缘;重绕定子绕组时绝缘损坏碰铁心;绕组端部碰端盖机座;定、转子磨擦引起绝缘灼伤;引出线绝缘损坏与壳体相碰;过电压(如雷击)使绝缘击穿。 3.检查方法
(1)观察法。通过目测绕组端部及线槽内绝缘物观察有无损伤和焦黑的痕迹,如有就是接地点。 (2)万用表检查法。用万用表低阻档检查,读数很小,则为接地。 (3)兆欧表法。根据不同的等级选用不同的兆欧表测量每组电阻的绝缘电阻,若读数为零,则表示该项绕组接地,但对电机绝缘受潮或因事故而击穿,需依据经验判定,一般说来指针在“0”处摇摆不定时,可认为其具有一定的电阻值。 (4)试灯法。如果试灯亮,说明绕组接地,若发现某处伴有火花或冒烟,则该处为绕组接地故障点。若灯微亮则绝缘有接地击穿。若灯不亮,但测试棒接地时也出现火花,说明绕组尚未击穿,只是严重受潮。也可用硬木在外壳的止口边缘轻敲,敲到某一处等一灭一亮时,说明电流时通时断,则该处就是接地点。 (5)电流穿烧法。用一台调压变压器,接上电源后,接地点很快发热,绝缘物冒烟处即为接地点。应特别注意小型电机不得超过额定电流的两倍,时间不超过半分钟;大电机为额定电流的20%-50%或逐步增大电流,到接地点刚冒烟时立即断电。 (6)分组淘汰法。对于接地点在铁芯心里面且烧灼比较厉害,烧损的铜线与铁芯熔在一起。采用的方法是把接地的一相绕组分成两半,依此类推,最后找出接地点。

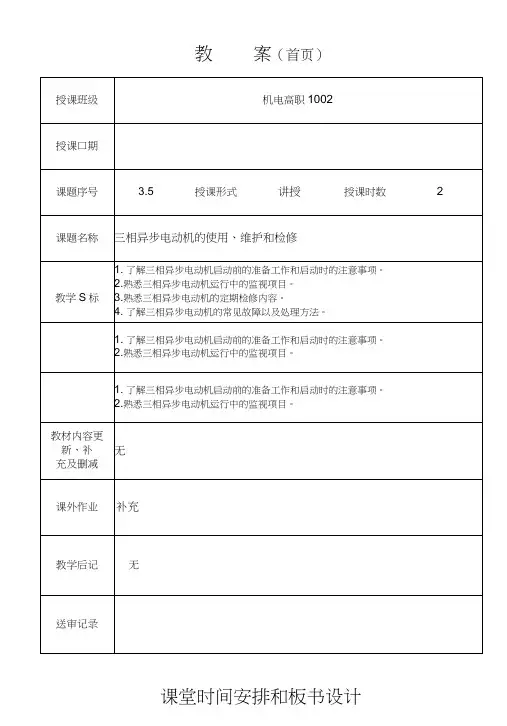

教案（首页） 授课班级机电高职1002 授课日期 课题序号 3.5 授课形式讲授授课时数 2 课题名称三相异步电动机的使用、维护和检修 教学目标1．了解三相异步电动机启动前的准备工作和启动时的注意事项。2．熟悉三相异步电动机运行中的监视项目。 3．熟悉三相异步电动机的定期检修内容。 4．了解三相异步电动机的常见故障以及处理方法。 教学重点1．了解三相异步电动机启动前的准备工作和启动时的注意事项。2．熟悉三相异步电动机运行中的监视项目。 教学难点1．了解三相异步电动机启动前的准备工作和启动时的注意事项。2．熟悉三相异步电动机运行中的监视项目。 教材内容更 新、补 充及删减 无 课外作业补充 教学后记无 送审记录 课堂时间安排和板书设计
