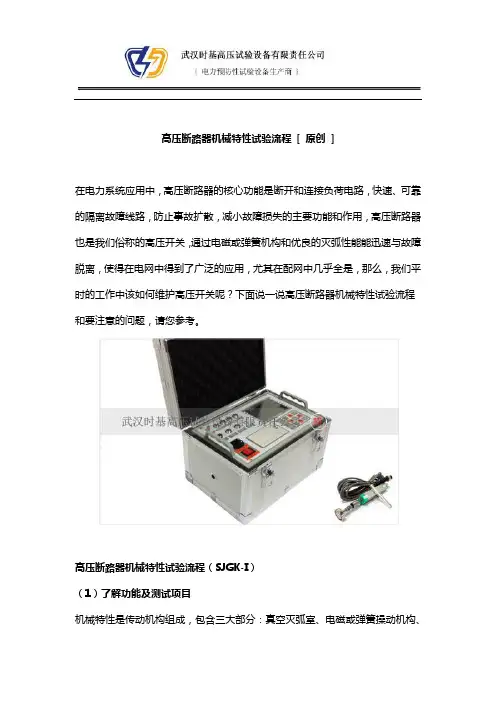

高压断路器机械特性试验流程[ 原创]在电力系统应用中，高压断路器的核心功能是断开和连接负荷电路，快速、可靠的隔离故障线路，防止事故扩散，减小故障损失的主要功能和作用，高压断路器也是我们俗称的高压开关，通过电磁或弹簧机构和优良的灭弧性能能迅速与故障脱离，使得在电网中得到了广泛的应用，尤其在配网中几乎全是，那么，我们平时的工作中该如何维护高压开关呢？下面说一说高压断路器机械特性试验流程和要注意的问题，请您参考。

高压断路器机械特性试验流程（SJGK-I）（1）了解功能及测试项目机械特性是传动机构组成，包含三大部分：真空灭弧室、电磁或弹簧操动机构、支架及其他部件结构，测量精度要求高，一般推荐SJGK-I高压开关动特性测试仪进行测量，采用可编程逻辑电路与高压设备测量技术进行有机结合，高效便捷的处理时间、速度、同期、行程、超程、开距、弹跳、线圈电流、低电压等机械性能，以人机对话的操作方式，面向各种电压等级的真空开关、六氟化硫开关、少油开关、多油开关等高压开关的机械性参数的测量。

（2）接线方法机械特性测试仪的接线方法与市面任何一款同类型的产品接线方法大致雷同，这主要是基于它的测量原理。

2.1 地线与断口线先将断路器下断口并联短接接地，并确认接触完好，其次将上断开用专用连接线引入测试仪的A1A2A3端口，如果是多断口开关类型，用同样的方式引入B1B2B3即可，连接完成后，可通过高压开关动特性测试仪的面板选项查看当前端口的状态，如果显示状态如实际状态不对应时检查接线是否正确，地线是否可靠。

2.2 分合闸连接线分合闸连接线是用于触发断路器分闸、合闸时的电源（DC110V、DC220V）信号，只有设置状态为‘内触发’时，该电源才正常输出，否则，电源不输出，分合闸的连接线为单根三股红、绿、黑线，红色线为合闸信号，绿色线为分闸信号，黑色线为公共点，将其对应接入高压开关的二次所对应的端口，储能等待测量，分合闸电源线也有可能根据升级发生变化，最终以实物说明书为准。

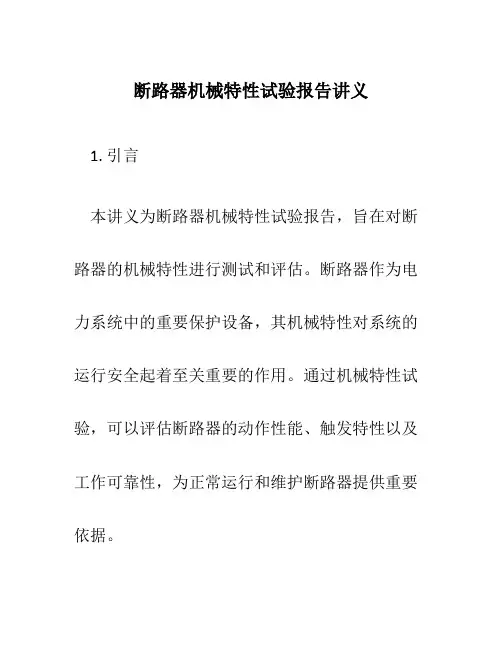

断路器机械特性试验报告讲义1. 引言本讲义为断路器机械特性试验报告，旨在对断路器的机械特性进行测试和评估。

断路器作为电力系统中的重要保护设备，其机械特性对系统的运行安全起着至关重要的作用。

通过机械特性试验，可以评估断路器的动作性能、触发特性以及工作可靠性，为正常运行和维护断路器提供重要依据。

本讲义将从试验目的、试验原理、试验设备、试验步骤和试验结果几个方面进行详细阐述，以期对断路器机械特性试验有更深入的理解。

2. 试验目的断路器机械特性试验的目的在于评估断路器在运行状态下的机械性能，包括断路器的动作速度、触发特性和工作可靠性等关键指标。

通过试验结果的分析和比较，可以了解断路器在不同负载条件下的性能表现，为确定断路器是否符合设计要求提供依据。

3. 试验原理断路器机械特性试验主要包括以下几个方面的原理：3.1 断路器动作速度原理断路器动作速度是指断路器在发生故障时从完全关闭到完全打开的时间。

动作速度的测试通过测量断路器的机械传动装置运动的时间来确定。

通常使用接触间距测量设备来记录接触点之间的距离变化，并根据时间和距离的关系计算出动作速度。

3.2 断路器触发特性原理断路器的触发特性是指断路器在受到外部故障信号时的触发条件和时间。

触发特性的测试通常通过模拟外部故障信号来激活断路器，并记录激活时间和触发条件。

通过对多组测试数据的分析，可以确定断路器的触发特性。

3.3 断路器工作可靠性原理断路器的工作可靠性是指断路器在长期运行过程中的可靠性和稳定性。

工作可靠性的评估通常通过长时间运行试验来完成。

在试验过程中，对断路器进行多次启动和关闭操作，并观察其性能变化和故障情况，以评估其工作可靠性。

4. 试验设备为完成断路器机械特性试验，需要以下设备：•断路器测试装置：用于模拟断路器的运行状态，并记录断路器的动作速度、触发特性和工作可靠性等参数。

•接触间距测量设备：用于测量断路器接触点之间的间距变化，并记录时间和距离的关系。

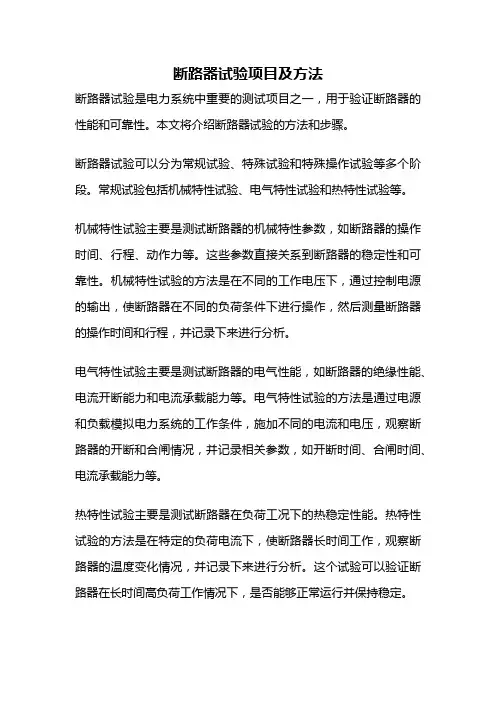

断路器试验项目及方法断路器试验是电力系统中重要的测试项目之一，用于验证断路器的性能和可靠性。

本文将介绍断路器试验的方法和步骤。

断路器试验可以分为常规试验、特殊试验和特殊操作试验等多个阶段。

常规试验包括机械特性试验、电气特性试验和热特性试验等。

机械特性试验主要是测试断路器的机械特性参数，如断路器的操作时间、行程、动作力等。

这些参数直接关系到断路器的稳定性和可靠性。

机械特性试验的方法是在不同的工作电压下，通过控制电源的输出，使断路器在不同的负荷条件下进行操作，然后测量断路器的操作时间和行程，并记录下来进行分析。

电气特性试验主要是测试断路器的电气性能，如断路器的绝缘性能、电流开断能力和电流承载能力等。

电气特性试验的方法是通过电源和负载模拟电力系统的工作条件，施加不同的电流和电压，观察断路器的开断和合闸情况，并记录相关参数，如开断时间、合闸时间、电流承载能力等。

热特性试验主要是测试断路器在负荷工况下的热稳定性能。

热特性试验的方法是在特定的负荷电流下，使断路器长时间工作，观察断路器的温度变化情况，并记录下来进行分析。

这个试验可以验证断路器在长时间高负荷工作情况下，是否能够正常运行并保持稳定。

特殊试验包括短路试验、过电压试验和过温试验等。

短路试验是通过短路电流模拟电力系统的故障情况，测试断路器的短路开断能力。

过电压试验是在额定电压以上施加电压，测试断路器的耐压能力。

过温试验是在高温环境下测试断路器的工作性能。

特殊操作试验是为了验证断路器在特殊操作情况下的可靠性，如频繁开关试验、低温试验和高海拔试验等。

频繁开关试验是通过反复进行合闸和分闸操作，测试断路器的机械和电气性能。

低温试验是在低温环境下测试断路器的工作性能。

高海拔试验是在高海拔地区进行断路器试验，验证断路器在高海拔条件下的可靠性。

在进行断路器试验时，需要注意以下几点。

首先，要根据试验要求选择合适的试验设备和仪器，并进行校准。

其次，要按照试验流程进行试验，并记录试验过程中的相关数据。

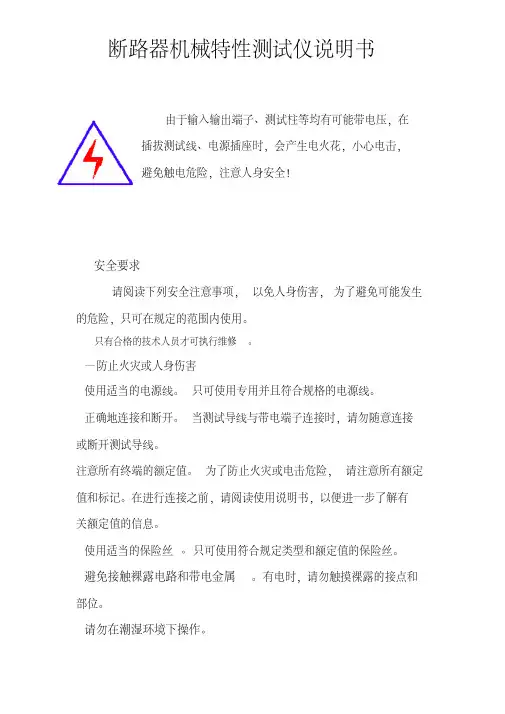

断路器机械特性测试仪说明书由于输入输出端子、测试柱等均有可能带电压，在插拔测试线、电源插座时，会产生电火花，小心电击，避免触电危险，注意人身安全！安全要求请阅读下列安全注意事项，以免人身伤害，为了避免可能发生的危险，只可在规定的范围内使用。

只有合格的技术人员才可执行维修。

—防止火灾或人身伤害使用适当的电源线。

只可使用专用并且符合规格的电源线。

正确地连接和断开。

当测试导线与带电端子连接时，请勿随意连接或断开测试导线。

注意所有终端的额定值。

为了防止火灾或电击危险，请注意所有额定值和标记。

在进行连接之前，请阅读使用说明书，以便进一步了解有关额定值的信息。

使用适当的保险丝。

只可使用符合规定类型和额定值的保险丝。

避免接触裸露电路和带电金属。

有电时，请勿触摸裸露的接点和部位。

请勿在潮湿环境下操作。

请勿在易爆环境中操作。

－安全术语警告：警告字句指出可能造成人身伤亡的状况或做法。

目录一、介绍 (5)二、面板介绍 (7)三、仪器操作说明 (10)四、开关接线案例 (14)五、注意事项 (19)第一部分：介绍1.1概述HTGK-H 高压开关测试仪以单片机为核心进行采样，处理和输出，其主要特点是采用汉字提示以人机对话的方式操作，汉字显示结果并打印输出，具有智能化、功能多、数据准确、抗干扰性强、操作简单、体积小、重量轻、外观美等优点，适用于各种户内、户外少油、多油开关、真空开关、六氟化硫开关的动特性测试。

1.2主要测试项目及功能1．12个断口的固有分、合闸时间；2．重合闸时间；3．分、合闸最大不同期性；4．刚分、刚合速度；5．弹跳时间及幅度；6．开关开距及开关超行程（真空开关预置开关行程）；7．分、合闸平均速度；8．显示、打印速度—距离曲线1.3 主要技术指标1．时间测量同时可测量断口数：≤12个测定过程整定时间：0—6秒分辨率：0.1ms2．开关开距、开关超行程、弹跳幅度测量量程：1000mm分辨率：1mm3．测量误差时间测量误差：1行程测量误差：1.4、速度测量范围：0—20m/s5．内置电源输出电压：20V—230V 误差：1%6．工作条件工作电压：AC220V10频率：50Hz功耗：≤60w使用环境温度：040 C使用环境湿度：≤90RH体积：400350200 mm3重量：7kg1.4 术语定义刚分、刚合速度：动静触头刚分后、刚合前10ms触头运动的平均速度（为油开关定义）。

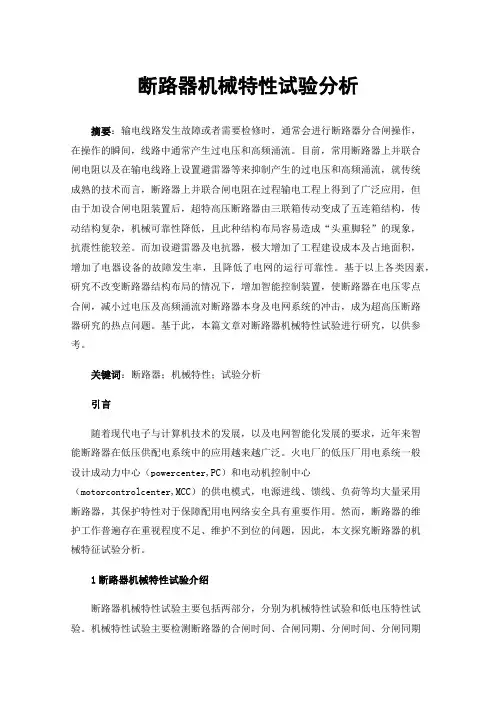

断路器机械特性试验分析摘要：输电线路发生故障或者需要检修时，通常会进行断路器分合闸操作，在操作的瞬间，线路中通常产生过电压和高频涌流。

目前，常用断路器上并联合闸电阻以及在输电线路上设置避雷器等来抑制产生的过电压和高频涌流，就传统成熟的技术而言，断路器上并联合闸电阻在过程输电工程上得到了广泛应用，但由于加设合闸电阻装置后，超特高压断路器由三联箱传动变成了五连箱结构，传动结构复杂，机械可靠性降低，且此种结构布局容易造成“头重脚轻”的现象，抗震性能较差。

而加设避雷器及电抗器，极大增加了工程建设成本及占地面积，增加了电器设备的故障发生率，且降低了电网的运行可靠性。

基于以上各类因素，研究不改变断路器结构布局的情况下，增加智能控制装置，使断路器在电压零点合闸，减小过电压及高频涌流对断路器本身及电网系统的冲击，成为超高压断路器研究的热点问题。

基于此，本篇文章对断路器机械特性试验进行研究，以供参考。

关键词：断路器；机械特性；试验分析引言随着现代电子与计算机技术的发展，以及电网智能化发展的要求，近年来智能断路器在低压供配电系统中的应用越来越广泛。

火电厂的低压厂用电系统一般设计成动力中心（powercenter,PC）和电动机控制中心（motorcontrolcenter,MCC）的供电模式，电源进线、馈线、负荷等均大量采用断路器，其保护特性对于保障配用电网络安全具有重要作用。

然而，断路器的维护工作普遍存在重视程度不足、维护不到位的问题，因此，本文探究断路器的机械特征试验分析。

1断路器机械特性试验介绍断路器机械特性试验主要包括两部分，分别为机械特性试验和低电压特性试验。

机械特性试验主要检测断路器的合闸时间、合闸同期、分闸时间、分闸同期以及金短时间等。

断路器动作过慢，加大灭弧时间，烧坏触头，造成越级跳闸。

低电压特性试验的作用是检测断路器分合闸线圈的可靠性，主要检测断路器合闸线圈在85%给定电压下可靠合闸，分闸线圈在65%电压下可以可靠分闸，分合闸线圈在30%给定电压下保证不动作2断路器机械特性试验常见故障及分析2.1接地对机械特性试验的影响测量通道的接线通常将一端接在断路器的上端口，断路器下端口通过短接线将三相短接直接接地。

断路器机械特性检测仪的作用与原理断路器机械特性检测仪是一种被广泛应用于电力行业的设备，主要用于检测和分析断路器的机械性能参数。

本篇文章将对断路器机械特性检测仪的作用与原理进行介绍。

作用检测电器机械特性断路器机械特性检测仪是一种能够测试断路器机械性能参数的设备。

它可以测试断路器的故障电流、闭合时间、分闸时间等电器参数，并且可以绘制出合格率等图形，方便用户对断路器进行全面、精准的检测和分析。

分析故障原因当断路器出现异常状态时，使用断路器机械特性检测仪可以有效地分析故障原因。

通过对断路器的机械性能进行测试和分析，可以找到故障原因并协助维修。

提高生产效率断路器机械特性检测仪可以使企业的生产效率得到提高。

通过对设备进行精确的检测和分析，可以避免假设故障原因，减少不必要的停机时间，并保证设备的正常使用。

原理断路器机械特性检测仪的测试原理主要包括下面两部分：传感器传感器是断路器机械特性检测仪的重要部分，它可以用来检测断路器的电器特性，如故障电流、闭合时间、分闸时间等。

常见的传感器有压电传感器、霍尔传感器、磁阻传感器等。

这些传感器可以测量电器特性并将数据传输到电脑上进行分析。

分析软件分析软件是将传感器测量到的数据进行分析和处理的关键部分。

它可以将数据转换成方便分析的格式并进行剖析，最后以图表的形式展现在电脑上。

根据这些图表，用户可以判断断路器是否合格并进行故障分析。

总结本文介绍了断路器机械特性检测仪的作用和原理。

断路器机械特性检测仪作为电力行业中一个重要的检测设备，可以有效地检测断路器的电器特性和分析故障原因，从而提高生产效率和设备的使用效果。

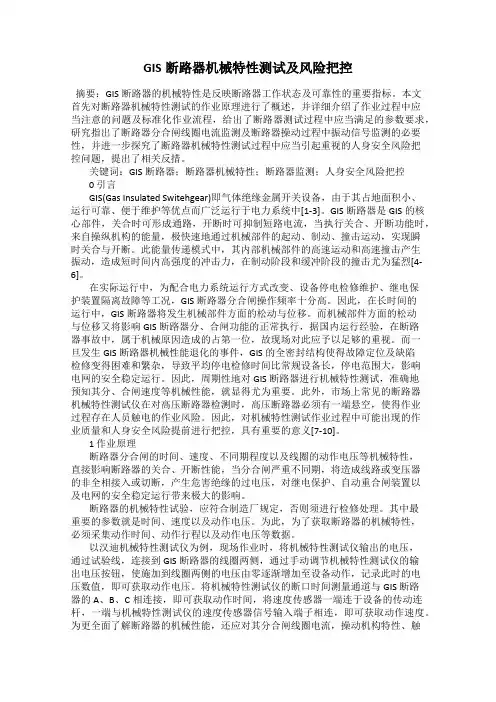

GIS断路器机械特性测试及风险把控摘要：GIS断路器的机械特性是反映断路器工作状态及可靠性的重要指标。

本文首先对断路器机械特性测试的作业原理进行了概述，并详细介绍了作业过程中应当注意的问题及标准化作业流程，给出了断路器测试过程中应当满足的参数要求，研究指出了断路器分合闸线圈电流监测及断路器操动过程中振动信号监测的必要性，并进一步探究了断路器机械特性测试过程中应当引起重视的人身安全风险把控问题，提出了相关反措。

关键词：GIS断路器；断路器机械特性；断路器监测；人身安全风险把控0 引言GIS(Gas Insulated Switehgear)即气体绝缘金属开关设备，由于其占地面积小、运行可靠、便于维护等优点而广泛运行于电力系统中[1-3]。

GIS断路器是GIS的核心部件，关合时可形成通路，开断时可抑制短路电流，当执行关合、开断功能时，来自操纵机构的能量，极快速地通过机械部件的起动、制动、撞击运动，实现瞬时关合与开断。

此能量传递模式中，其内部机械部件的高速运动和高速撞击产生振动，造成短时间内高强度的冲击力，在制动阶段和缓冲阶段的撞击尤为猛烈[4-6]。

在实际运行中，为配合电力系统运行方式改变、设备停电检修维护、继电保护装置隔离故障等工况，GIS断路器分合闸操作频率十分高。

因此，在长时间的运行中，GIS断路器将发生机械部件方面的松动与位移。

而机械部件方面的松动与位移又将影响GIS断路器分、合闸功能的正常执行，据国内运行经验，在断路器事故中，属于机械原因造成的占第一位，故现场对此应予以足够的重视。

而一旦发生GIS断路器机械性能退化的事件，GIS的全密封结构使得故障定位及缺陷检修变得困难和繁杂，导致平均停电检修时间比常规设备长，停电范围大，影响电网的安全稳定运行。

因此，周期性地对GIS断路器进行机械特性测试，准确地预知其分、合闸速度等机械性能，就显得尤为重要。

此外，市场上常见的断路器机械特性测试仪在对高压断路器检测时，高压断路器必须有一端悬空，使得作业过程存在人员触电的作业风险。

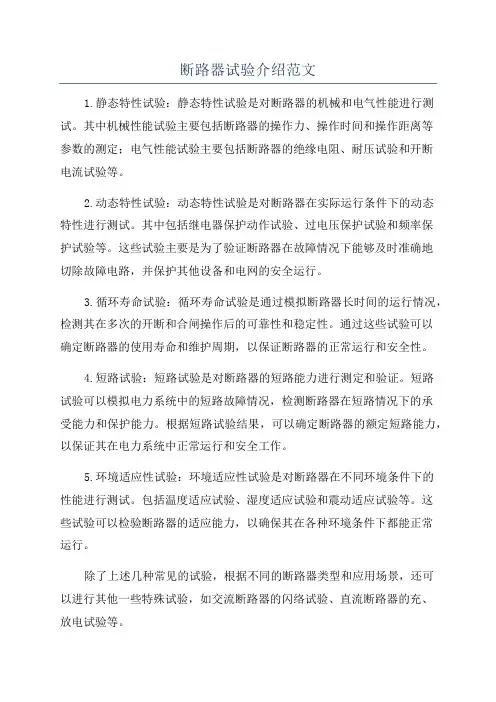

断路器试验介绍范文1.静态特性试验：静态特性试验是对断路器的机械和电气性能进行测试。

其中机械性能试验主要包括断路器的操作力、操作时间和操作距离等参数的测定；电气性能试验主要包括断路器的绝缘电阻、耐压试验和开断电流试验等。

2.动态特性试验：动态特性试验是对断路器在实际运行条件下的动态特性进行测试。

其中包括继电器保护动作试验、过电压保护试验和频率保护试验等。

这些试验主要是为了验证断路器在故障情况下能够及时准确地切除故障电路，并保护其他设备和电网的安全运行。

3.循环寿命试验：循环寿命试验是通过模拟断路器长时间的运行情况，检测其在多次的开断和合闸操作后的可靠性和稳定性。

通过这些试验可以确定断路器的使用寿命和维护周期，以保证断路器的正常运行和安全性。

4.短路试验：短路试验是对断路器的短路能力进行测定和验证。

短路试验可以模拟电力系统中的短路故障情况，检测断路器在短路情况下的承受能力和保护能力。

根据短路试验结果，可以确定断路器的额定短路能力，以保证其在电力系统中正常运行和安全工作。

5.环境适应性试验：环境适应性试验是对断路器在不同环境条件下的性能进行测试。

包括温度适应试验、湿度适应试验和震动适应试验等。

这些试验可以检验断路器的适应能力，以确保其在各种环境条件下都能正常运行。

除了上述几种常见的试验，根据不同的断路器类型和应用场景，还可以进行其他一些特殊试验，如交流断路器的闪络试验、直流断路器的充、放电试验等。

断路器试验的目的是为了验证断路器的性能指标和技术要求，确保其能够安全、可靠地工作。

通过试验结果的分析和评估，可以判断断路器是否符合标准和规范的要求，是否适用于实际工程中的使用。

同时，试验结果还可以为断路器的选材和设计提供依据，以提升其性能和可靠性。

综上所述，断路器试验是对断路器性能进行全面检测和评估的过程，是确保电力系统正常运行和设备安全运行的重要环节。

只有通过科学规范的试验，才能保证断路器的质量和可靠性，提高电力系统的稳定性和安全性。

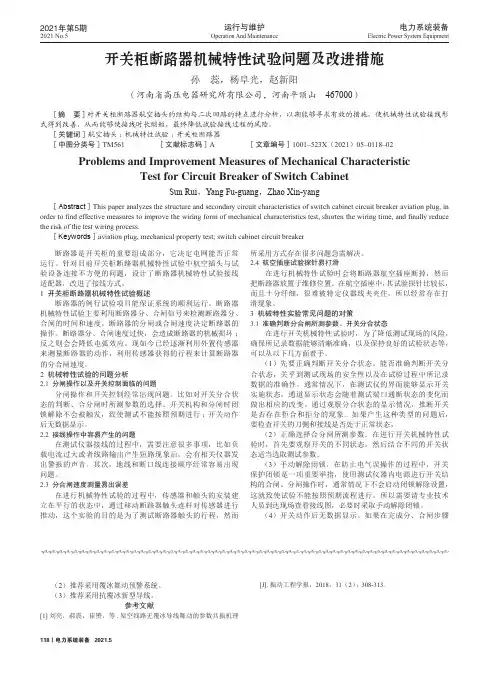

运行与维护Operation And Maintenance电力系统装备Electric Power System Equipment 2021.5 电力系统装备丨1192021年第5期2021 No.5后，相关数据并没有在测试仪上出现，需要排除以下三点内容。

首先要考虑是否由于线圈负载阻值过大致使测试仪所经电流过小而导致不能触发测试仪，所以不能顺利完成数据采集工作，如此便不能得到测试结果。

其次要判断是部分电路损坏还是单个合闸或分闸动作没有显示数据。

如果是前者，则可以依据不同的动作反映采取判断，后者则只需要检查部分电路就可以了。

如果这两方面都没有问题，接线都处于正常状态，这时就需要排查是否地线接触出现问题。

假如地线负载电流偏小，可以相应减小负载阻值，以便能够使电流增大。

然而需要注意一点，如果电流过大会激活短路保护设置，这时要在安全状态中取消保护设置。

如果是部分电路出现了故障，一方面可以返厂维修，另一方面可以互用分、合闸测试通道，但是要对地线进行定时检查，确保稳固性。

（5）检查控制回路，排除故障。

如果在测试过程中开关存在的问题只是无法闭合，应先对控制回路进行彻底的检查，一一排除故障；如果检查控制回路时没有发现问题，很有可能是合闸控制通道存在故障。

这时需要第一时间进行返场维修，同时将另一通道控制线暂时解除，确保操作规范的前提下，仅借助单通道展开试验。

3.2 检查控制柜接线情况以及地线和断口线连接顺序在接线操作过程中经常出现线路输出短路或者出现负载电流过大以及地线和断口线连接顺序出现问题，对机械特性试验的正常进行产生阻碍。

（1）输出短路或者负载过大时的接线问题。

一旦发现仪器发出警报声，应立即将控制柜关机，因为很有可能线路在输出过程中出现了短路或者负载电流过大。

这时要对控制柜的接线情况进行检查。

一般情况下，如果接线发生错误，就会引发短路故障；如果仪器不能正常使用，也有可能是出现负载过大的情况，如果电磁开关存在负载过大情况，它的驱动本身就具备高达数百安培的电流，常见的仪器操作电源根本无法带动装备，可以运用“外触发”，还可以在合闸线圈前级的接触器线圈上接入合闸控制线，以便能够对合闸起到间接控制的作用，从而使操作电流得以降低；如果电磁开关是机械弹簧结构或者液压结构，首先检查接线是否存在短路，可以对仪器短路保护功能进行短时间内的取消，该操作一定要谨慎，避免仪器出现损坏。

断路器开关特性试验标准
断路器机械特性试验的要求有：
（1）速度特性测量方法和测量结果应符合制造厂规定。

（2）断路器的分闸、合闸时间及合-分时间（金属短路时间），主触头、辅触头的配合时间应符合制造厂规定。

（3）除制造厂另有规定外，断路器的分合闸同期性应满足下列要求：相间合闸不同期不大于5ms、相间分闸不同期不大于3ms、同期各断口间分闸不同期不大于2ms。

断路器的机械特性也就是物理特性，我们所做的断路器机械特性试验包括分合闸时间、速度、行程，开距，同期，弹跳等。

我厂使用的是六氟化硫和真空断路器，本次总结拿真空断路器来说事，真空开关的机械特性对电气性能影响最大的是分闸运动特性(即分闸速度)，因为断路器机械特性存在问题的话就会对电气性能造成影响及潜在
的隐患。
