拉索幕墙施工

3.拉索点支式玻璃幕墙的施工(1放线:以确定好的控制点为基准将每对水平控制点用拉线连接。

连接后的拉线在空中形成网面, 用笔将每个交叉点作上标记以确保在施工过程中拉线的交叉点不变。

(2拉索及悬空杆的定位、安装与检测:悬空杆的安装定位准确度直接影响到玻璃能否按设计图纸进行安装, 影响到玻璃幕墙在安装后的平整度, 胶缝宽度及玻璃幕墙的稳定性, 所以对悬空拉杆的安装顺序、调整精确度、预应力值的大小必须按严格的规定才能有效的控制玻璃幕墙的安装质量。

①安装顺序:在拉索与悬空杆的安装过程中要掌握好施工顺序,安装必须按 " 形式先上后下,先竖后横 " 的原则进行安装。

ⅰ . 竖向拉索的安装:根据图纸设计的拉索长度加 1mm-3mm 从顶部结构开始拉索呈自由状态,待全部竖向拉索安装结束后进行调整,调整顺序也是先上后下,按尺寸控制单元逐层将悬空杆调整到位。

ⅱ . 横向拉索的安装:待竖向拉索安装调整到位后连接横向拉索,横向拉索在安装前应先按图纸设计的长度尺寸加长 1mm-3mm ,呈自由状态,先上后下按控制单元逐层安装,待全部安装结束后调整到位。

②悬空杆的定位、调整:在悬空杆的安装过程中必须对杆件的安装定位几何尺寸进行校核, 前后索长度尺寸严格按图纸尺寸调整才能保证悬空连接杆与玻璃平面的垂直度。

调整以单元控制点为基准对每一个悬空杆的中心位置进行核准,确保每个悬空杆的前端与玻璃平面保持一致,整个平面平整度的误差控制在≤5mm/3m。

在悬空杆调整时要采用 " 定位头 " 来保证悬空杆与玻璃的距离和中心位置的准确。

③拉索的预应力设定与检测:用于固定悬空杆的横向和竖向拉索在安装和调整过程中必须提前设置合理的内应力值,才能保证在玻璃安装后受自重荷载的作用下结构变形在允许的范围内。

ⅰ . 竖向拉索内应力值的设定主要考虑:一是玻璃与驳接系统的自重;二是拉索螺纹的摩擦阻力;三是拉索、锁头、销头所允许承受拉力的范围;四是支承结构所允许承受的拉力范围。

湖南省某艺术馆拉索点式玻璃幕墙施工工艺一、项目特点：本部位幕墙为本工程中相对的施工难点，采用交叉索点支式玻璃幕墙，竖向平衡钢拉索承受面板自重及平衡水平索系，水平交叉拉索承受水平方向荷载，交叉索系标准跨距八米，跨间有竖向平面桁架作支撑。

（标准跨索系如下图T1.1）图T-1.1 标准跨索系图施工难点：索系支承在平面钢桁架上，平面桁架平面外刚度较小，桁架两边索系张力必须近似相等，故索系张拉时必须平衡分级张拉；部分幕墙面为外倾斜面，墙面平整度较难控制，支撑结构及面板的安装必须“带线”工作；倾斜面幕墙支撑交叉索系平面需垂直于幕墙面或幕墙竖分格线（弧形处），即索平面与水平面不平行，较难控制。

二、主要施工工艺（一）施工工序流程图（图T1.2）：图T-1.2 施工工序流程图（二）测量放线测量放线是确保施工质量的最关键的工序，必须严格按施工工艺进行，为保证测量精度，除熟悉图纸，采用合理的测量步骤外，还要选用比较精确的激光经纬仪、激光指向仪、水平仪、铅垂仪、光电测距仪、电子计算机等仪器设备,测量设备必须送检合格才能进行测量放线工作，测量工作开始之前，必须与总承包方取得联系，由总包方移交控制网点等测量成果以及国家控制点数据，测量工作必须严格按照规范操作。

1、利用经纬仪依主体结构提交的轴线采取平行推移法直接测设玻璃幕墙竖向分格线并标记于主体结构上，以水准仪及钢尺水平向上测设玻璃幕墙水平分格等高线并标记于主体结构上。

按先整体后局部的原则测设幕墙的分格点。

控制点的确定原理a.使用水平仪和50M钢卷尺确定等高线（如图T-1.3）b.使用激光经纬仪、铅垂仪确定垂直线（如图T-1.4）c.使用激光经纬仪校核空间交叉点（如图T-1.5）图T-1.3 图T-1.4 图T-1.52、在钢结构桁架就位后，采用垂直仪、吊铅垂线以及水平仪、经纬仪等工具，借助钢丝线，对应幕墙垂直分格线整体外移100mm张拉钢丝线，以校正拉索悬空杆及桁架上转接件定位及轴心方向。

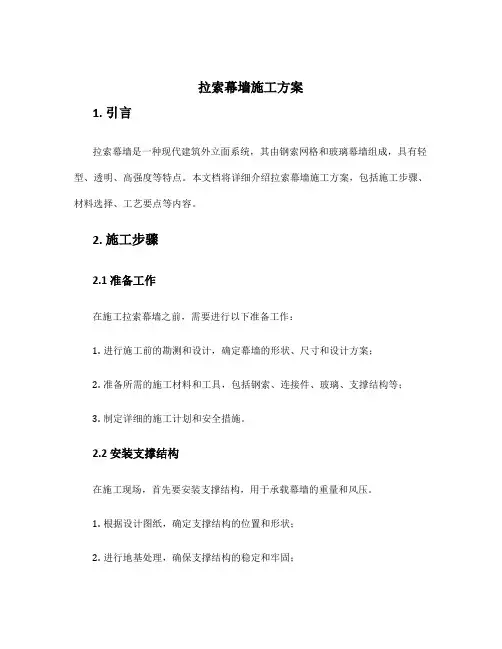

拉索幕墙施工方案1. 引言拉索幕墙是一种现代建筑外立面系统，其由钢索网格和玻璃幕墙组成，具有轻型、透明、高强度等特点。

本文档将详细介绍拉索幕墙施工方案，包括施工步骤、材料选择、工艺要点等内容。

2. 施工步骤2.1 准备工作在施工拉索幕墙之前，需要进行以下准备工作：1.进行施工前的勘测和设计，确定幕墙的形状、尺寸和设计方案；2.准备所需的施工材料和工具，包括钢索、连接件、玻璃、支撑结构等；3.制定详细的施工计划和安全措施。

2.2 安装支撑结构在施工现场，首先要安装支撑结构，用于承载幕墙的重量和风压。

1.根据设计图纸，确定支撑结构的位置和形状；2.进行地基处理，确保支撑结构的稳定和牢固；3.安装主要的支撑柱和梁，采用钢材或混凝土等材料；4.进行支撑结构的连接和加固。

2.3 安装钢索网格钢索网格是拉索幕墙的主要承重部分，需要按照以下步骤进行安装：1.根据设计图纸，确定钢索网格的布局和规格；2.将钢索按照设计要求固定在支撑结构上，保证其张力均匀；3.进行钢索的连接和调整，确保整个幕墙的平整度和稳定性；4.检查钢索网格的质量和安全性，做好记录和验收。

2.4 安装玻璃幕墙在安装玻璃幕墙之前，需要进行以下步骤：1.根据设计图纸，确定玻璃的尺寸和形状；2.进行玻璃的加工和处理，例如切割、打孔、抛光等；3.将玻璃逐块安装在钢索网格上，使用特殊的连接件固定；4.进行玻璃的调整和对齐，保证幕墙的整体效果和质量。

3. 材料选择3.1 钢索钢索是拉索幕墙的主要承重部分，需要选用具有良好强度和耐腐蚀性能的材料，如不锈钢或复合材料。

3.2 玻璃玻璃是拉索幕墙的主要外观材料，需要选用透明度高、强度好的玻璃，如钢化玻璃或夹胶玻璃。

3.3 连接件连接件是拉索幕墙的关键部分，需要选用具有良好耐腐蚀性和连接强度的材料，如不锈钢或铝合金。

3.4 支撑结构支撑结构是拉索幕墙的基础部分，需要选用具有良好强度和稳定性的材料，如钢材或混凝土。

4. 工艺要点在施工拉索幕墙过程中，需要注意以下工艺要点：1.施工过程中要做好安全措施，确保施工人员的人身安全；2.根据设计要求，确保幕墙的尺寸、平整度和外观效果；3.施工中要注意钢索的张力均匀和稳定，避免断裂或过松；4.安装玻璃时要小心操作，避免破损或碰撞；5.检查和测试拉索幕墙的质量和安全性，确保达到设计要求。

拉索式点支幕墙旳施工措施1.施工阐明拉索式点连接全玻璃幕墙旳施工与设计十分紧密, 设计时必须预先考虑施工旳环节, 尤其必须预先规定好张拉预应力旳环节, 实际施工时必须严格按照规定旳环节进行, 假如稍有变化, 就有也许引起内力很大变化, 会使支承构造严重超载, 因此, 施工人员必须清晰设计人员旳意图, 设计人员必须做好透彻技术交底并在关键旳施工阶段亲临现场指导。

拉索式桁架旳架设必须首先建立支承构造, 把已经预拉并按精确长度准备好旳索桁架就位, 调整到规定旳初始位置并安上锚具初步固定, 然后按固定旳次序进行预应力张拉, 张拉预应力一般运用多种专门旳千斤顶进行操作, 易于控制张拉力旳大小, 张拉过程要随时监测索系旳位置变化, 必要时在征得设计人员同意后做合适调整, 使整个拉索式拦截全玻璃幕墙完毕到达预定位置。

为使预应力均匀分布, 最理想方案所有预应力分三个循环。

第一种循环完毕预应力旳50%, 第二、第三个循环各完毕25%, 三个循环张拉完毕到达100%旳预应力, 为使钢爪支座标高旳变化控制在尽量小旳范围, 这种轮番张拉以使张罗啊完毕后, 索旳形状基本不变。

夹具采用球铰夹具, 球铰夹具可使玻璃中间支承点出应力大幅度下降, 可下降到40%-70%。

夹具根据香肠幕墙制定特殊旳夹具, 如角度, 夹玻璃片数。

12、安装施工流程:测量定位→支承构造制作安装→所桁架安装→索桁架张拉→不锈钢驳接爪旳安装及调整→玻璃安装→板块调整→紧固→注胶→清洗→竣工验收3.幕墙旳施工措施:3.1测量定位: 按设计轴线及标高, 分别测量屋面（楼板）梁或支承钢（砼）梁, 地锚（水平基础梁）、各楼层钢索水平撑杆旳纵轴向轴线及标高, 形成三维立体控制网, 从而满足幕墙、支承构造、索桁架、钢爪定位旳规定。

3.2施工人员学习领会设计规定, 统一思想, 统一指挥, 统一行动。

技术人员切实做好技术交底工作, 施工时并到现场检查统一实况。

3.3支承构造旳安装。

拉索式点支式玻璃幕墙施工要点拉索式点支式玻璃幕墙是指将玻璃单元通过拉索和点支系统进行固定和支撑的一种幕墙类型。

它具有简约、明快的外观特点，是现代建筑中常见的幕墙类型之一。

在进行拉索式点支式玻璃幕墙的施工时，需要注意一些要点，以确保施工质量和安全性。

下面将对拉索式点支式玻璃幕墙的施工要点进行介绍。

一、施工前的准备工作1. 编制施工方案：在进行拉索式点支式玻璃幕墙施工前，需要进行详细的施工方案编制，包括材料、设备的准备和使用，施工流程等内容。

2. 安全技术交底：施工前需要对施工人员进行安全技术交底，确保他们了解施工中的安全事项和应急措施。

二、材料和设备的准备1. 玻璃单元：选用质量符合要求的钢化玻璃或夹层玻璃作为玻璃单元，确保其耐风压、抗冲击性和透光性能。

2. 拉索和点支系统：选择质量可靠的拉索和点支系统，包括拉索、点支螺栓、支撑结构等。

三、施工过程中的要点1. 安全防护：在施工现场进行安全防护，设置安全警示牌和防护设施，保障施工人员的安全。

2. 材料搬运：在搬运和堆放玻璃单元时，需采取专业的搬运设备和方法，以避免玻璃破损和人员伤害。

3. 安装拉索系统：在安装拉索系统时，需要根据设计要求进行精确的定位和调整，确保拉索的张紧度和位置准确。

4. 安装点支系统：在安装点支系统时，需根据设计要求进行精确的定位和安装，确保点支的稳固性和效果。

5. 玻璃幕墙安装：在进行玻璃幕墙的安装时，需采用专业的安装工具和方法，确保玻璃的平整度和连接紧密度。

四、验收和维护1. 施工验收：完成拉索式点支式玻璃幕墙施工后，需进行验收，确保施工质量和安全性符合要求。

2. 定期维护：完成拉索式点支式玻璃幕墙的施工后，需对幕墙进行定期的维护和保养，确保其长期的正常使用。

拉索式点支式玻璃幕墙的施工要点包括施工前的准备工作、材料和设备的准备、施工过程中的要点，以及验收和维护。

通过严格遵守施工要点，可以确保拉索式点支式玻璃幕墙施工的质量和安全性，为现代建筑的美观和安全提供保障。

拉索式点支幕墙的施工方法概述拉索式点支幕墙是一种常用于高层建筑的外墙装饰材料，其独特的设计和施工方法使得建筑结构更加美观、耐用和安全。

在本文中，我们将详细介绍拉索式点支幕墙的施工方法，包括需要的材料和工具、施工步骤以及注意事项。

一、材料和工具在进行拉索式点支幕墙的施工之前，确保准备以下材料和工具：1. 主幕墙结构材料：通常使用不锈钢或铝合金作为主要材料，具有良好的强度和耐腐蚀性能。

2. 拉索材料：选择高强度且耐久的钢索作为主要拉索材料。

3. 固定件：包括螺栓、螺母和垫圈等，用于固定拉索和幕墙结构。

4. 施工工具：包括电钻、螺丝刀、扳手等基本工具。

5. 安全设备：如安全帽、安全绳、安全带等，以确保施工人员的安全。

二、施工步骤1. 幕墙结构搭建：首先，根据建筑设计图纸和施工要求，搭建幕墙结构的基本骨架。

通常，这包括支撑框架、托板和连接件等。

确保结构的稳固性和垂直性。

2. 安装拉索：将钢索固定在幕墙结构的关键部位上，并根据设计要求和施工图纸确定拉索的间距和长度。

使用螺栓和垫圈等固定件将拉索牢固地固定在结构上。

3. 拉索调整：根据实际情况和施工要求，使用相应的工具和设备对拉索进行调整。

确保幕墙结构的水平度和垂直度。

4. 幕墙板安装：根据设计图纸和施工要求，将幕墙板插入拉索之间的空隙中，并使用螺丝刀将幕墙板固定在拉索上。

确保每块幕墙板之间的间隙均匀且牢固。

5. 施工质量检查：在完成幕墙板安装之后，进行施工质量检查。

检查幕墙板的安装质量、固定件的牢固性以及结构的整体稳定性。

必要时进行调整和修复。

6. 清理和维护：清理施工现场，并及时进行幕墙结构的维护。

定期检查、清洁幕墙板和拉索，以确保其正常使用和良好的外观。

三、注意事项在进行拉索式点支幕墙的施工过程中，需要注意以下事项：1. 安全第一：施工人员必须严格按照相关安全规范和操作规程进行施工，佩戴好必要的安全装备，并注意施工现场的安全。

2. 施工图纸和要求：施工人员必须仔细阅读并理解施工图纸和相关要求，确保施工过程符合设计和质量要求。

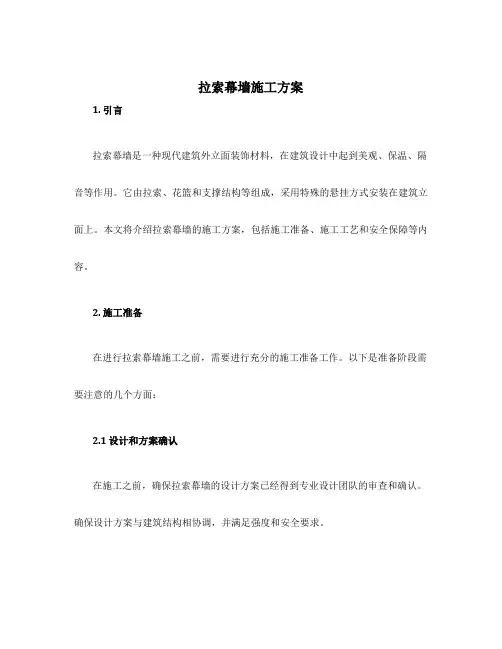

拉索幕墙施工方案1. 引言拉索幕墙是一种现代建筑外立面装饰材料，在建筑设计中起到美观、保温、隔音等作用。

它由拉索、花篮和支撑结构等组成，采用特殊的悬挂方式安装在建筑立面上。

本文将介绍拉索幕墙的施工方案，包括施工准备、施工工艺和安全保障等内容。

2. 施工准备在进行拉索幕墙施工之前，需要进行充分的施工准备工作。

以下是准备阶段需要注意的几个方面：2.1 设计和方案确认在施工之前，确保拉索幕墙的设计方案已经得到专业设计团队的审查和确认。

确保设计方案与建筑结构相协调，并满足强度和安全要求。

2.2 材料准备准备所需的拉索、花篮、支撑结构以及连接件等材料。

材料应符合相关的质量标准，确保材料的强度和耐久性。

2.3 工具和设备准备准备施工所需的工具和设备，包括搭高脚手架、电动工具、起重设备等。

确保工具和设备的完好性，并经过合格的验收。

2.4 施工人员培训对施工人员进行必要的培训和技术指导，确保他们熟悉施工过程和安全操作规程。

3. 施工工艺拉索幕墙的施工工艺主要包括以下几个步骤：3.1 安装支撑结构首先，根据设计方案，在建筑立面上确定合适的支撑结构布置。

确保支撑结构的强度和牢固性。

根据设计要求，采用脚手架和起重设备等工具进行支撑结构的安装。

3.2 安装花篮其次，根据设计方案，在支撑结构上安装花篮。

花篮的安装要求严格遵循施工图纸和安装说明，确保花篮的水平和垂直度。

3.3 固定拉索然后，将拉索通过花篮进行固定。

拉索的选择和固定应符合设计要求，确保固定牢固。

拉索的拉伸应适当，能够承受外部风荷载和自重。

3.4 填充幕墙最后，根据设计要求，在拉索之间填充幕墙材料。

填充材料应符合设计要求，具有保温、隔音和防水等功能。

4. 安全保障在拉索幕墙施工过程中，安全是非常重要的。

以下是施工过程中需要注意的几个安全保障措施：4.1 安全防护措施在施工现场设置必要的安全警示标志，并搭建防护网和警示线，防止工人和其他人员误入施工区域。

4.2 施工人员培训施工人员必须接受相关安全培训，熟悉施工过程中的安全事项和操作规程。

拉索式点支式玻璃幕墙的施工工艺拉索式点支式玻璃幕墙的施工工艺1、工艺概述(1）钢结构安装到位后对钢结构的基准进行测量，同时详细记录每榀钢结构的变位情况。

根据变位量确定驳接头的点位和拉索耳板的焊接位置，然后进行受力索的安装。

经调整后再进行承重索和稳定索竖向桁架上的驳接座的位置并进行焊接。

(2）拉索结构与驳接座安装结束之后要进行配重测试，配重的重量按驳接座随玻璃重量的1。

2~1.5倍设置。

配重的位置取幕墙中部1-5个控制单元进行。

（3）驳接系统的安装是在全部结构校正结束后经报验合格进行安装。

先将驳接爪分布图安装定位驳接爪，之后再次复核每个控制单元和每块的定位尺寸,根据测量结果校正驳接爪定位尺寸。

驳接头的安装是与玻璃安装同时进行的,在玻璃安装前先将驳头安装在玻璃孔上并锁紧定位，然后将玻璃提升到安装位置与驳接爪连接固定。

玻璃安装是从上到下先中间后两侧.（4）在玻璃安装结束后调整报验后进行打胶处理。

（5) 施工顺序简图：测量放线-预埋件校准—桁架的安装、焊接-校准检验-连接受力拉索—施加预应力-整体调整-校准检验—施加配重物—报监理核准—安装驳接系统—安装玻璃—调整检验—玻璃清洗—清理现场—交检验收2、拉索点去式幕墙的施工艺(6）放线：测量放线是确保施工质量的最关键的工序。

必须严格按施工工艺进行，为保证酒精度按施工图纸采用激光经纬仪、激光指向仪、铅垂仪、光电测距仪、电子计算机等仪器设备进行测量放线。

以确定好的控制点将每对水平控制点用拉线边接，将每对竖向控制点用拉线连接。

连接后的拉线在空中形成网面，用记号笔将每个网交叉点作上标记以确保在施工过程中拉线的交叉点不变。

（7）拉索及悬空杆的安装定位准确度直接影响到玻璃能否按设计图进行安装，影响到玻璃幕墙在安装后的平面度，胶缝宽度以及下班幕墙的稳定性,所以对悬空拉杆的安装顺序、调整精确度、预应力值的大小必须严格的规定才能有效的控制玻璃幕墙的安装质量。

①安装顺序:在拉索与悬空杆的安装过程中要掌握好施工顺序，安装必须按“先上后下,先竖后横”的原则进行安装.1) 拉索的安装：根据图纸给定的拉索尺寸适当加上3㎜—5㎜，从顶部结构开始持索呈自由状态，待全部竖向拉索安装结束后进行调整，调整顺序也是先上后下，按尺寸控制单元逐层将悬空杆高速到位。

点支式(拉索式）玻璃幕墙安装施工工艺GXEJ/QB33—2003本章适用于非抗震设防和抗震设防烈度为6—8度，建筑高度不大于150M 的民用建筑中点支式（拉索式）玻璃幕墙的安装。

一、材料要求1。

钢材1.1 点支式玻璃幕墙采用不锈钢材料时，宜采用奥氏体不锈钢材，并符合国家现行标准规定，采用的碳钢和其他钢材也要符合现行国家标准规定。

1.2 采用的碳钢和其他钢材表面应进行防腐蚀处理.1。

3 采用的标准紧固体要符合现行国家标准规定,非标准紧固件应满足设计要求，并有出厂合格证.2 驳接爪件、驳接头2.1驳接爪件的尺寸偏差应满足现行行业标准《点支式玻璃幕墙支承装置》和其他有关标准的要求，爪件外观质量应符合《点支式玻璃幕墙工程技术规程》CECS 127：2001要求.2.2驳接头可采用沉头式和浮头式，驳接头中各零件的加工制作宜满足现行行业标准《点支式玻璃幕墙支承装置》和《点支式玻璃幕墙工程技术规程》CECS 127：2001要求。

3 钢拉索3。

1 钢拉索结构宜适用不锈钢钢丝绳,钢丝绳性能应符合现行国家标准《钢丝绳》GB/T8918的规定,钢丝绳从索具中的拔出力不得小于钢丝绳90%的破断力，应由生产厂家提交测试合格报告及质量保证书。

3.2钢拉索采用的钢丝绳应进行预张拉，其制作应符合《点支式玻璃幕墙工程技术规程》CECS 127:2001要求。

4 玻璃4.1 点支式玻璃幕墙采用的玻璃，必须经过钢化处理，钢化前应完成玻璃的切裁磨边、钻孔等工序。

4.2 玻璃板块的周边必须按设计要求进行机械磨边、倒棱、倒角等精加工处理玻璃边缘不得出现爆边、缺角等缺陷.其加工后的尺寸、偏差、弯曲度、开孔的允许偏差等应符合《点支式玻璃幕墙工程技术规程》CECS 127:2001要求。

5 密封材料5。

1 点支式玻璃幕墙的密封材料宜采用耐候硅酮密封胶，不同品牌的密封材料不得混用，任何情况下，不得使用过期的密封材料。

6 其他材料6.1 玻璃幕墙可采用聚乙烯发泡材料做为填充材料，其性能要符合《玻璃幕墙工程技术规范》JGJ102规定。

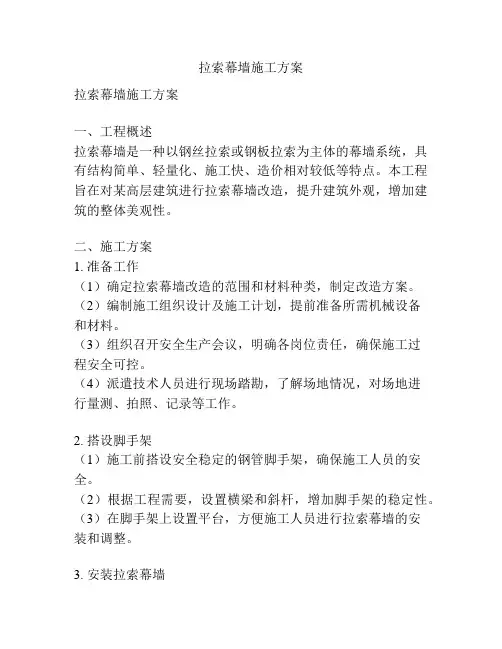

拉索幕墙施工方案拉索幕墙施工方案一、工程概述拉索幕墙是一种以钢丝拉索或钢板拉索为主体的幕墙系统，具有结构简单、轻量化、施工快、造价相对较低等特点。

本工程旨在对某高层建筑进行拉索幕墙改造，提升建筑外观，增加建筑的整体美观性。

二、施工方案1. 准备工作（1）确定拉索幕墙改造的范围和材料种类，制定改造方案。

（2）编制施工组织设计及施工计划，提前准备所需机械设备和材料。

（3）组织召开安全生产会议，明确各岗位责任，确保施工过程安全可控。

（4）派遣技术人员进行现场踏勘，了解场地情况，对场地进行量测、拍照、记录等工作。

2. 搭设脚手架（1）施工前搭设安全稳定的钢管脚手架，确保施工人员的安全。

（2）根据工程需要，设置横梁和斜杆，增加脚手架的稳定性。

（3）在脚手架上设置平台，方便施工人员进行拉索幕墙的安装和调整。

3. 安装拉索幕墙（1）根据设计要求，制作钢丝拉索和拉索组件。

（2）根据幕墙设计图纸，确定每根钢丝拉索的位置和长度，并用精确的方式进行定位。

（3）使用专业工具将钢丝拉索固定在横梁上，并保证其牢固可靠。

（4）根据幕墙设计图纸，安装拉索组件，调整好每根钢丝拉索的长度和位置。

（5）进行幕墙玻璃的安装，确保平整、牢固。

4. 施工验收（1）完成拉索幕墙的安装后，进行施工验收，确保施工质量符合设计要求。

（2）检查钢丝拉索的固定情况，确保拉索稳固可靠。

（3）检查幕墙玻璃的分布情况和施工质量，确保平整、牢固。

（4）进行拉索幕墙的静载试验，测试幕墙的承载能力，并记录测试结果。

三、安全措施1. 在施工现场设置警示标志，警示过往行人和车辆注意安全。

2. 严格按照相关施工规范和标准进行施工，杜绝违章作业。

3. 施工人员必须佩戴个人防护装备，如安全帽、安全鞋、安全带等。

4. 对施工人员进行安全教育和培训，提高安全意识和应急处理能力。

5. 加强对脚手架的检查和维护，确保其稳定性和承载能力。

综上所述，本方案详细介绍了拉索幕墙施工的步骤和安全措施。

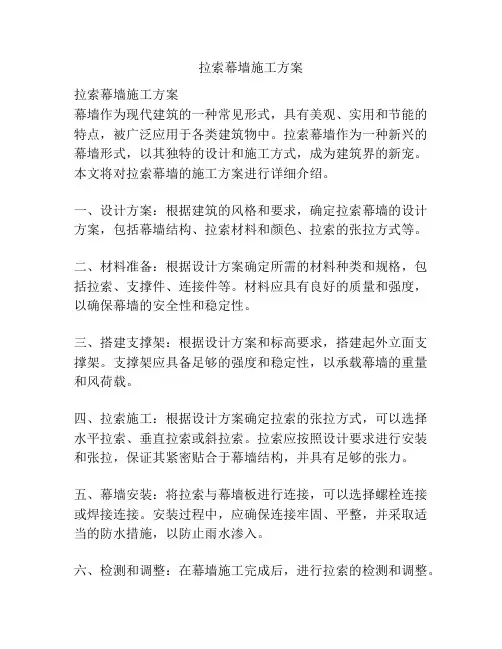

拉索幕墙施工方案拉索幕墙施工方案幕墙作为现代建筑的一种常见形式，具有美观、实用和节能的特点，被广泛应用于各类建筑物中。

拉索幕墙作为一种新兴的幕墙形式，以其独特的设计和施工方式，成为建筑界的新宠。

本文将对拉索幕墙的施工方案进行详细介绍。

一、设计方案：根据建筑的风格和要求，确定拉索幕墙的设计方案，包括幕墙结构、拉索材料和颜色、拉索的张拉方式等。

二、材料准备：根据设计方案确定所需的材料种类和规格，包括拉索、支撑件、连接件等。

材料应具有良好的质量和强度，以确保幕墙的安全性和稳定性。

三、搭建支撑架：根据设计方案和标高要求，搭建起外立面支撑架。

支撑架应具备足够的强度和稳定性，以承载幕墙的重量和风荷载。

四、拉索施工：根据设计方案确定拉索的张拉方式，可以选择水平拉索、垂直拉索或斜拉索。

拉索应按照设计要求进行安装和张拉，保证其紧密贴合于幕墙结构，并具有足够的张力。

五、幕墙安装：将拉索与幕墙板进行连接，可以选择螺栓连接或焊接连接。

安装过程中，应确保连接牢固、平整，并采取适当的防水措施，以防止雨水渗入。

六、检测和调整：在幕墙施工完成后，进行拉索的检测和调整。

检测主要包括拉索的张拉力和幕墙的垂直度、平整度等。

如果有不合格的地方，应及时进行调整，保证幕墙的质量和效果。

七、验收和维护：在拉索幕墙施工完成后，进行验收，以确保施工质量符合要求。

同时，建议定期对幕墙进行维护，包括清洁、涂漆和更换损坏的部件等，以延长幕墙的使用寿命。

综上所述，拉索幕墙施工方案主要包括设计方案确定、材料准备、支撑架搭建、拉索施工、幕墙安装、检测和调整、验收和维护等工作。

通过科学的施工方案和严格的施工要求，可以确保拉索幕墙的质量和效果，满足建筑的需求。

拉索式点支式玻璃幕墙施工要点【摘要】拉索式点支式玻璃幕墙是目前建筑设计中常见的一种形式，其施工要点至关重要。

设计规范要求确保幕墙的结构稳固，材料选择和加工需符合标准，安装方法和工艺要精益求精。

质量控制和安全防护措施是保障施工质量和工人安全的关键。

施工的重要性体现在幕墙直接影响建筑的整体外观和性能，施工要点的实施不可或缺。

未来，随着建筑技术的不断发展，拉索式点支式玻璃幕墙施工将更加注重环保和可持续发展，追求更高的施工效率和质量。

建筑行业需要不断总结经验，不断创新，不断提升施工水平，以满足社会的需求和要求。

【关键词】拉索式、点支式、玻璃幕墙、施工要点、设计规范、材料选择、加工、安装方法、工艺、质量控制、安全防护、重要性、必要性、发展趋势。

1. 引言1.1 拉索式点支式玻璃幕墙施工要点在安装方法和工艺方面，施工人员需要严格按照施工图纸和工艺要求进行操作，确保幕墙的安装精准和稳固。

质量控制是施工过程中不能忽视的环节，必须通过验收和检测，确保幕墙的质量符合标准。

安全防护措施也是施工中必不可少的部分，施工现场必须严格执行安全操作规程，确保施工人员和周围环境的安全。

拉索式点支式玻璃幕墙施工要点的重要性不可忽视。

只有严格按照设计要求和施工工艺进行操作，才能确保幕墙结构的稳定和安全性。

施工要点的必要性在于保障幕墙的质量和使用寿命，让建筑更加美观和实用。

未来，随着技术的进步和市场需求的变化，拉索式点支式玻璃幕墙施工也将不断发展和完善，满足不同建筑的需求。

2. 正文2.1 设计规范要求设计规范要求是拉索式点支式玻璃幕墙施工中至关重要的一环。

合理的设计规范能够确保幕墙的安全性、稳定性和美观度。

在进行设计规范时，需要考虑以下几个方面：首先是结构设计要求。

幕墙的结构设计要符合国家相关标准和规范，包括承载能力、抗风压性能、抗震性能等。

设计者需要根据幕墙的具体情况，合理选择材料和构造，确保幕墙结构稳定可靠。

其次是玻璃选择要求。

6.4单层索网幕墙安装方法本工程单层索网幕墙大约19米宽、26米高，索网立面后为大厦的中庭。

索网立面是一个极其轻质透明的结构，由高强钢索、玻璃点支撑和玻璃组成。

为抵抗风载和自重，钢索要通过预张拉应力并固定在主体结构上。

在玻璃的角点处由玻璃索夹具支撑。

具体的施工流程及施工方法详述如下：一、安装流程测量放样→室内脚手架搭设→结构偏差检查→锚定结构安装→索网安装→点驳件安装→调整→室外脚手架安装→玻璃安装→调整→清洁打胶。

二、施工方法1、测量放样本工程裙楼中庭采用单层索网结构，索的放线定位，确保玻璃固定件的空间位置准确，是保证后期玻璃顺利安装的关键。

其放线定位可通过如下方法解决：利用经纬仪，确定竖向拉索端部的安装位置；利用水平仪，确定横向拉索端部的安装位置。

测设出的控制点，射入钢针，用墨线弹在结构上标示，并加以保护。

用钢丝组成纵横测量控制网，纵横钢丝的相交点就是爪件安装位置。

纵横钢丝控制线两端均与法兰螺丝联接，利用预先固定在主体上的法兰螺丝绷紧钢丝线。

钢丝控制网必须调整在同一平面内。

钢丝控制网必须指定专人经常检查，防止其移位，检查结果要做好原始记录。

2、结构偏差检查在测量放线得到幕墙结构实际的确切位置后,对埋置在混凝土中的预埋螺杆及埋件面钣进行检查，埋件位置公差必须在+/-30mm(水平)内。

如有偏差，须进行重新处理，直至达到幕墙要求的精度。

3、脚手架搭设：此处暂时按照搭设施工脚手架考虑，具体施工方法待施工方案确定以后结合现场实际情况，再制定详细的专项施工操作方案。

脚手架搭设注意要点如下：(1)室内脚手架的搭设之前应与搭设人员进行技术交底，明确搭设脚手架的要求，以及与拉索的关系。

横杆、立杆应避让垂直、水平索位置,如图示：垂直索(2)架子底部应平整夯实，并抄平后加设垫木或垫板。

不得在未经处理的起伏不平和软硬不一的地面上直接搭设脚手架；(3)严格按照规定的构造尺寸进行搭设，控制好立杆的垂直偏差和横杆的水平偏差，并确保节点联接达到要求。

拉索式点支玻璃幕墙施工工法拉索式点支玻璃幕墙施工工法一、前言拉索式点支玻璃幕墙施工工法是一种先进的玻璃幕墙建设方法，具有简单、高效、美观等特点。

本文将对拉索式点支玻璃幕墙施工工法进行详细介绍。

二、工法特点拉索式点支玻璃幕墙是一种结合了结构材料和装饰材料的集成幕墙形式，具有透明度高、抗风压能力强、自清洁性好等特点。

采用拉索支撑的方法，使得玻璃幕墙的外观整体性更好，不但可以保证玻璃幕墙的安全性能，还能增加建筑物的美观性。

三、适应范围拉索式点支玻璃幕墙适用于高层建筑、商业综合体、公共建筑等各类建筑物。

这种施工工法在各个领域都有广泛的应用，可以满足不同风区和建筑要求。

四、工艺原理拉索式点支玻璃幕墙施工工法采用了一种拉索支撑的方法，通过特殊的连接件将玻璃幕墙固定在建筑结构上，以达到抗风压、防水、保温、隔热等效果。

该工法的理论依据是通过拉索支撑形成一个整体结构，使玻璃幕墙具有较好的强度和稳定性。

五、施工工艺拉索式点支玻璃幕墙的施工过程可以分为准备工作、安装玻璃幕墙、安装拉索支撑、玻璃幕墙封闭等多个阶段。

在施工过程中，需要严格按照施工工艺要求进行，保证质量和安全。

六、劳动组织拉索式点支玻璃幕墙施工工法需要组织一支专业的施工团队，包括设计人员、项目经理、施工人员等。

合理的劳动组织可以提高施工效率和质量。

七、机具设备拉索式点支玻璃幕墙施工中需要使用吊篮、高空作业设备、钻孔机等机具设备。

这些设备具有高效、安全、稳定等特点，可以提高施工质量和效率。

八、质量控制在拉索式点支玻璃幕墙施工过程中，需要采取一系列的质量控制措施，包括材料检验、施工工艺控制、现场监控等。

通过严格的质量控制，可以确保施工过程中的质量达到设计要求。

九、安全措施在拉索式点支玻璃幕墙施工中，需要注意施工中的安全事项，包括工作高度、吊篮使用、安全防护等。

施工人员需要掌握相关的安全知识和操作技能，以防止施工中的事故发生。

十、经济技术分析拉索式点支玻璃幕墙施工工法施工周期短，施工成本低，可使用寿命长。
