分区给水系统的设计

市政给排水设计中输水方式的选择及管网分区方案的确定市政给排水是城市建设的重要组成部分，它关系到城市居民的生活质量和城市环境的改善。

在市政给排水设计中，输水方式的选择和管网分区方案的确定是至关重要的一环，它直接影响到城市供水和排水的安全性和效率。

本文将探讨市政给排水设计中输水方式的选择及管网分区方案的确定，以期为城市建设提供参考。

一、输水方式的选择输水方式的选择是市政给排水设计中的关键环节，它直接影响着城市供水系统的运行效率和运行成本。

目前，常见的输水方式主要有地下管网输水和地面开放渠道输水两种方式。

在选择输水方式时，需要综合考虑以下因素：1. 土地利用情况：城市的土地利用情况对输水方式的选择有很大影响。

如果城市土地资源紧张，地下管网输水可以有效节约土地资源，减少对城市环境的影响；如果土地资源较为充裕，地面开放渠道输水则可以有效降低建设成本，并且容易维护和管理。

2. 地形地貌：地形地貌对输水方式的选择也有一定影响。

如果城市地势起伏较大，地下管网输水可以更好地适应地势变化，减少输水系统的渗漏和泄露；如果地势平坦，地面开放渠道输水则可以更好地节约工程投资。

3. 管网布局：输水管网的布局也是选择输水方式的重要考虑因素。

如果城市管网布局复杂，地下管网输水可以更好地适应管网的曲折走势，降低输水系统的运行阻力和泄漏率；如果管网布局简单，地面开放渠道输水则可以更容易进行维护和管理。

选择输水方式时需要全面考虑土地利用情况、地形地貌和管网布局等因素，以便选择最适合城市实际情况的输水方式。

二、管网分区方案的确定管网分区是指按照一定的原则和标准，将城市给水和排水管网划分为若干个区域，并对各区域进行统一管理和调控。

确定管网分区方案是市政给排水设计中的关键环节，它直接影响着城市供水和排水系统的运行效率和运行质量。

在确定管网分区方案时，需要综合考虑以下因素：1. 供水和排水水质的要求：不同的水质要求对管网分区的确定具有重要影响。

简答题-简述分区给水的原因,布置方式类型及优缺点。

直接给水方式，设水箱的给水方式，设水泵、水箱、水池联合的
给水方式，分区给水方式。

分区给水一般是根据城市地形特点将整个给水系统分成几区，每
区有独立得泵站和管网等，但各区之间有适当的联系，以保证供水可
靠和调度灵活。

分区给水的原因，从技术上是使管网得水压不超过水
管可以承受的压力，以免损坏水管和附件，并可减少漏水量；经济上
得原因是降低供水能量费用。

在给水区很大、地形高差显著、远距离
输水时，都有可能考虑分区给水问题。

（1）直接给水方式：优点是能充分利用外水压，缺点是外停水
内停水供水安全性低。

（2）设水箱的给水方式：优点是充分利用外水压、供水可靠性
较好，缺点是设水箱增加了结构荷载。

（3）设水泵、水箱、水池联合的给水方式：优点是供水可靠性好；缺点是设水泵、水箱增加了结构荷载，设水池不能充分利用外压
力能源浪费较大，水泵还有噪声污染。

（4）分区给水方式：优点是一定程度上利用外水压，因为上区
还是用水池、水泵供水所以上区没有充分利用外水压，下区是外直接
供水能够充分利用外水压，供水安全性好。

缺点是设水泵、水箱增加了结构荷载，水泵还有噪声污染。

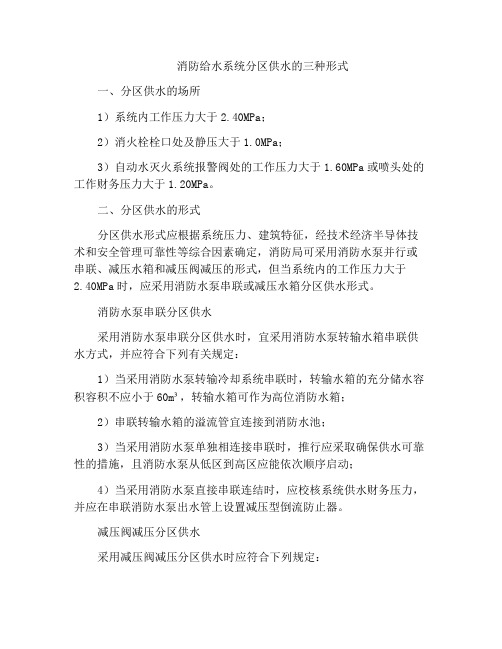

消防给水系统分区供水的三种形式一、分区供水的场所1）系统内工作压力大于2.40MPa；2）消火栓栓口处及静压大于1.0MPa；3）自动水灭火系统报警阀处的工作压力大于1.60MPa或喷头处的工作财务压力大于1.20MPa。

二、分区供水的形式分区供水形式应根据系统压力、建筑特征，经技术经济半导体技术和安全管理可靠性等综合因素确定，消防局可采用消防水泵并行或串联、减压水箱和减压阀减压的形式，但当系统内的工作压力大于2.40MPa时，应采用消防水泵串联或减压水箱分区供水形式。

消防水泵串联分区供水采用消防水泵串联分区供水时，宜采用消防水泵转输水箱串联供水方式，并应符合下列有关规定：1）当采用消防水泵转输冷却系统串联时，转输水箱的充分储水容积容积不应小于60m³，转输水箱可作为高位消防水箱；2）串联转输水箱的溢流管宜连接到消防水池；3）当采用消防水泵单独相连接串联时，推行应采取确保供水可靠性的措施，且消防水泵从低区到高区应能依次顺序启动；4）当采用消防水泵直接串联连结时，应校核系统供水财务压力，并应在串联消防水泵出水管上设置减压型倒流防止器。

减压阀减压分区供水采用减压阀减压分区供水时应符合下列规定：1）消防给水所采用的减压阀性能应安全可靠，并应满足消防给水的要求；2）减压阀应根据消防给水设计最合适流量和压力选择，且冲击设计流量应在减压阀流量压力特性曲线的如何有效段内，并校核在150%设计流量时，减压阀的出口动压不应小于设计值的65%；3）每一供水分区应设不少于两组减压阀组，设每组减压阀组宜设置备用减压阀；4）减压阀仅应设置在单向流动的供水管上，不应设立在有双向流动的输水干管上；5）减压阀宜采用比例式减压阀，当超过1.20MPa时，宜采用先导式减压阀；6）减压阀重压的阀前阀后压力比值不宜大于3:1，当一级减压阀减压不能满足要求时，可采用减压阀串联减压，但串联减压不怎么应大于两级，第二级减压阀宜采用先导式减压阀，泵前后压力差不宜超过0.40MPa；7）减压阀后应设置安全阀，安全阀的开启压力应能满足系统安全，且不应影响系统的供水安全性。

高层建筑给排水分区在城市的天际线上，高层建筑如同一颗颗璀璨的明珠，展现着现代建筑的魅力与实力。

然而，在这些宏伟建筑的背后，给排水系统的合理设计与分区至关重要。

它不仅关系到居民的日常生活质量，还影响着建筑的整体运行效率和安全性。

高层建筑由于其高度和复杂性，给给排水系统带来了诸多挑战。

首先，水的压力是一个关键问题。

如果不进行合理分区，底层的用水设备可能会因为过高的水压而受损，同时高层用户可能无法获得足够的水压来满足正常用水需求。

其次，管道的布置和材料选择也需要精心考虑。

长距离的垂直管道需要承受巨大的压力，因此必须具备足够的强度和密封性。

此外，随着楼层的增加，水的供应和排放过程中的能量消耗也会相应增加，如何节能高效地运行给排水系统成为了设计人员需要解决的重要课题。

为了解决这些问题，给排水分区应运而生。

简单来说，给排水分区就是将高层建筑的给排水系统按照一定的规则和标准，划分为若干个相对独立的区域，每个区域都有其特定的水压和流量控制。

在给水分区方面，常见的分区方式有串联式分区和并联式分区。

串联式分区是将水从下往上依次供应到各个分区，每个分区通过减压阀来降低水压以满足使用要求。

这种方式的优点是管道布置相对简单，节省管材，但缺点是一旦底层的减压阀出现故障，可能会影响到上方多个分区的供水。

并联式分区则是每个分区都有独立的供水立管和水泵，直接从供水水源获取所需的水压。

这种方式的可靠性较高，但管材和设备的投资相对较大。

在确定给水分区的具体方案时，需要考虑多个因素。

建筑的高度是一个重要的参考指标。

一般来说，当建筑高度在 50 米以下时，可以采用一个分区；当高度在 50 100 米之间时，通常分为两个分区；超过100 米的高层建筑，则可能需要分为三个或更多的分区。

此外，用户的用水需求和用水设备的类型也会影响分区方案的选择。

例如，酒店、医院等场所对水压的稳定性要求较高，可能需要更加精细的分区设计。

排水分区与给水分区同样重要。

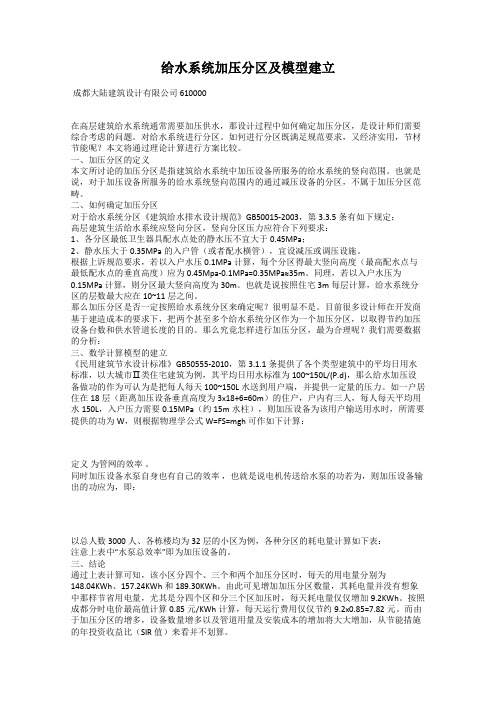

给水系统加压分区及模型建立成都大陆建筑设计有限公司 610000在高层建筑给水系统通常需要加压供水，那设计过程中如何确定加压分区，是设计师们需要综合考虑的问题。

对给水系统进行分区。

如何进行分区既满足规范要求，又经济实用，节材节能呢？本文将通过理论计算进行方案比较。

一、加压分区的定义本文所讨论的加压分区是指建筑给水系统中加压设备所服务的给水系统的竖向范围。

也就是说，对于加压设备所服务的给水系统竖向范围内的通过减压设备的分区，不属于加压分区范畴。

二、如何确定加压分区对于给水系统分区《建筑给水排水设计规范》GB50015-2003，第3.3.5条有如下规定：高层建筑生活给水系统应竖向分区，竖向分区压力应符合下列要求：1、各分区最低卫生器具配水点处的静水压不宜大于0.45MPa；2、静水压大于0.35MPa的入户管（或者配水横管），宜设减压或调压设施。

根据上诉规范要求，若以入户水压0.1MPa计算，每个分区得最大竖向高度（最高配水点与最低配水点的垂直高度）应为0.45Mpa-0.1MPa=0.35MPa≈35m。

同理，若以入户水压为0.15MPa计算，则分区最大竖向高度为30m。

也就是说按照住宅3m每层计算，给水系统分区的层数最大应在10~11层之间。

那么加压分区是否一定按照给水系统分区来确定呢？很明显不是。

目前很多设计师在开发商基于建造成本的要求下，把两个甚至多个给水系统分区作为一个加压分区，以取得节约加压设备台数和供水管道长度的目的。

那么究竟怎样进行加压分区，最为合理呢？我们需要数据的分析：三、数学计算模型的建立《民用建筑节水设计标准》GB50555-2010，第3.1.1条提供了各个类型建筑中的平均日用水标准，以大城市Ⅱ类住宅建筑为例，其平均日用水标准为100~150L/(P.d)，那么给水加压设备做功的作为可认为是把每人每天100~150L水送到用户端，并提供一定量的压力。

如一户居住在18层（距离加压设备垂直高度为3x18+6=60m）的住户，户内有三人，每人每天平均用水150L，入户压力需要0.15MPa（约15m水柱），则加压设备为该用户输送用水时，所需要提供的功为W，则根据物理学公式W=FS=mgh可作如下计算：定义为管网的效率。

高层建筑给水系统垂直分区的原因和原则
高层建筑是给水系统的大量使用者，而水资源的日趋紧张，建筑企业应该采取一些有效措施来有效安排给水系统。

因此，在高层建筑中需要实施垂直分区技术来有效管理给水管道，节约用水量。

垂直分区技术是指将建筑垂直分层，以实现建筑内不同层面之间给水管道的分类和隔离，以保证每一层次给水管道独立进行给水管理和调节。

垂直分区给水系统的原则有：
（1）节约能源。

垂直分区的设置能够充分利用水密度，有效利用当地的重力下降，减少水流运行时所耗费的能量，达到节能的目的。

（2）节约用水。

垂直分区的技术可以保证给水管道每一条的独立性，以免劣质水通过位于立面上层的给水管道渗透到位于立面内层的给水管线中，因而有效地节约可用水量。

（3）保证安全。

采用垂直分区技术，可以有效利用安全监测设备，为高层建筑实施自动化给水管线的智能控制，在给水管道发生变化的情况下，可以及时采取必要的安全措施，保证建筑居民的安全。

垂直分区技术在高层建筑给水系统中得到了广泛应用，它可以节约能源，节约水资源，保证安全，为建筑企业提供了新的、有效的给水管理和调节技术，并使高层建筑给水服务更加高效、安全。

分区给水的工作原理
分区给水是一种将供水系统分为多个区域，按照不同的要求和需求独立调节水压和流量的方式。

其工作原理可以分为以下几个步骤：
1. 水源供水：水源通过供水管道进入建筑物或小区的总供水管道。

2. 总供水管道：总供水管道将水源供水分配到各个分区下的供水管道。

3. 分区供水管道：总供水管道连接到不同分区的供水管道，每个分区都有一个供水管道。

4. 分区阀门：每个分区的供水管道上都安装有分区阀门，用于控制该分区的水压和流量。

5. 控制装置：控制装置可以是机械装置、电动装置或自动控制系统，用于控制分区阀门的开启和关闭。

6. 分区调节：根据不同区域的要求和需求，通过控制装置来调节分区阀门的开度，从而实现该区域所需的水压和流量控制。

7. 水压平衡：通过调节分区阀门的开度，使得不同区域的水压维持在设计范围内，保证供水平衡。

总之，分区给水通过在供水管道上设置分区阀门，根据不同区域的要求独立调节水压和流量，实现了供水的分区控制。

这种方式可以提高供水系统的灵活性和效率，并满足不同区域的水压和流量需求。

分区串联给水方式工作原理
分区串联给水方式是一种常见的给水系统工作原理，它的工作原理如下：
在分区串联给水方式中，建筑物的给水系统被划分为多个独立的分区。

每个分区都有自己的给水管道、水泵和水箱。

分区之间通过管道连接起来，形成串联的结构。

在工作过程中，水泵将水从水源抽取，并通过给水管道输送到第一个分区的水箱。

当水箱的水位下降到一定程度时，水泵会自动启动，继续向水箱输送水。

同时，第一个分区的给水管道向建筑物内的水龙头、洗手池等设施供水。

当第一个分区的水箱水位上升到一定程度时，水泵会停止运行。

此时，如果建筑物内其他分区的水箱水位也下降到一定程度，与该分区相连的给水管道会自动打开，将水从第一个分区的水箱输送到其他分区的水箱。

这样，分区之间的水箱水位得以维持在一个相对平衡的状态。

当建筑物内的任何一个分区需要用水时，只需打开相应分区的给水出口，水会自动从所在分区的水箱流出供应水龙头、洗手池等设施。

分区串联给水方式的工作原理可以确保建筑物各个分区内的水压稳定，并节约用水。

由于分区的独立性，每个分区的水泵只在需要时运行，减少了能耗。

同时，由于水箱的存在，给水系统的供水压力也保持稳定，确保建筑物内各个设施正常工作。

超高层建筑的给水系统分区方案比较摘要：超高层建筑对于给排水专业来说，不同于其他建筑的主要设计难点在于给水系统的分区设计。

如何才能相对合理地设置分区，本文就此问题，结合笔者在实际工作中经验提出自己的见解。

关键词：建筑给排水；超高层建筑；给水系统分区随着时代的进步和对高度的追求，中国出现了越来越多的超高层建筑。

在中国，建筑规范规定100米以上高度的属于超高层建筑。

有资料显示，当前中国正在建设的超高大楼总数超过200座，相当于美国同类摩天大楼的总数。

而对于给排水专业来说，在设计中，超高层建筑不同于其他建筑的主要设计难点在于给水及消防系统的分区设计。

现结合具体工程，鼎和大厦，来共同探讨给水系统中分区的问题。

1 工程概况鼎和大厦位于深圳市中心区福华三路与金田路交汇处，东侧为财富大厦，北侧为金中环国际商务大厦，西侧为星河丽思卡尔顿酒店，南侧面对深圳市会展中心。

总用地面积：8205㎡，总建筑面积：134544㎡，办公建筑面积：96716.14㎡，商业建筑面积：6670㎡，地下室建筑面积：28395.22㎡，避难层建筑面积：2761.51㎡。

总体布局沿街呈“L”型布置，场地西北边形成一开阔广场。

副楼部分共6层，一层层高6米，功能为办公入口、商业。

二层至四层层高5.5米，功能为商业、办公。

五至六层层高4.5米，功能为办公。

七层层高4.5米，功能为屋顶花园、避难区。

八、二十一、三十四层层高4.8米，功能为数据中心。

九至十九层、二十二至三十二、三十五至四十六层层高4.2米，功能为办公。

二十、三十三层层高4.5米，功能为设备房、避难区。

地下室共4层。

地下一层层高5.2米，功能为车库、自行车库。

地下二层层高5.2米，功能为车库和设备机房；地下三层层高3.8米，功能为车库；地下四层层高3.8米，功能为车库和人防工程。

本项目水源为城市自来水，市政供水水压约0.30Mpa。

由地块东侧金田路DN1000及南侧福华三路DN500市政给水管道上分别引入一路DN200给水接口，并在建筑物地下一层形成DN200环状给水管网，供本工程生活、消防用水。
