生活给水系统方案设计、计算及说明一、、给水方式的选择室外保障水压（从地面算起）H0，四层建筑，层高为3米，所以，H=120+（4-2）所以选用直接给水方式。
*40+3*10=0.23KPa. .得H < H由室外给水管网直接供水，利用室外管网压力供水，为最简单、经济的给水方式，一般单层和层数少的多层建筑采用这种供水方式。
适用于室外给水管网的水量、水压在一天内均能满足用水要求的建筑。
该给水方式特点：可充分利用室外给水管网水压，节约能源，减少水质受污染的可能性。
但室外管网一旦停水，室内立即断水供水可靠性差。
二、用水定额的确定最高日生活用水定额qd,查表可得，宿舍最高日生活用水定额为100~150L.三、管材的选用、布置和敷设1、管材选用塑料管。
2、选用四根立管。
JL-1为拖布池和盥洗槽供水。
JL-2为盥洗槽供水。
JL-3为大便器供水。
JL-4为小便槽供水。
3、给水管埋地-1.1m。
4、管道布置基本要求：一、确保供水安全和良好的水利条件，力求经济合理。
二、保护管道不受损坏。
三、不影响生产安全和建筑物的使用。
四、便于安装维修。
5、布置形式：该建筑选用枝状的由下向上的下行上给式布置形式。
单向供水，节省管材，造价低。
水平干管设在中间技术层内。
6、敷设形式：给水立管采用明装形式，安装维修方便，造价低。
给水支管选用暗装形式，不影响室内的美观、整洁。
四、给水管网的水力计算设计方案：4层集体宿舍，每层给水管上连接有拖布池1个（每个当量为1，额定流量为0.2L/S）。
盥洗槽水龙头共8个（每个当量为1.5，额定流量为0.3L/S）。
大便器共6个（每个当量为0.5，额定流量为0.1L/S）。
4米小便槽1个（每米当量为0.25，额定流量为0.05L/S）。
（α=2.5）注：1αNg^(1/2)。
2、每层：Ng=1*1+8*1.5+6*0.5+1*1=174层：Ng=17*4=68总管设计秒流量：qg=0.2*2.5*68^(1/2)=4.12L/s=14.84m^3/h显然，上述设计秒流量计算值大于其中任一个卫生器具的额定流量，小于所有卫生器具额定流量的叠加值，则计算结果不需调整。

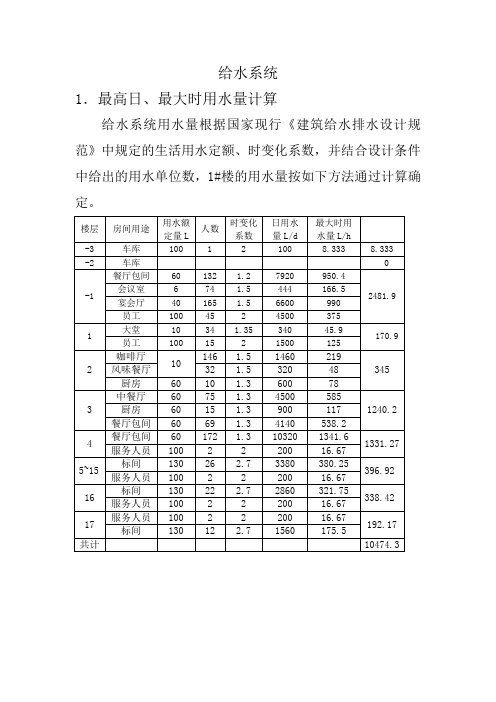

给水系统1．最高日、最大时用水量计算给水系统用水量根据国家现行《建筑给水排水设计规范》中规定的生活用水定额、时变化系数，并结合设计条件中给出的用水单位数，1#楼的用水量按如下方法通过计算确定。

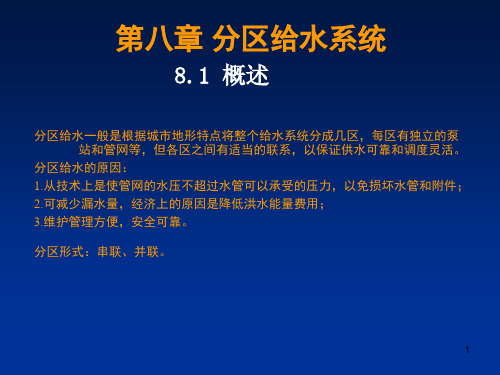

1、低区（-3F-4F）：1#低区（-3F-4F）用水量表项目用水单位用水定额（L/ren·d）Qmax（m3·d-1）时变化系数K hQmax（m3·h-1）供水时间(h)餐厅804人60 48.24 2.00 2.01 12.00 休息、商务152人8 1.22 1.50 0.05 12.00 工作人员70人80 5.60 2.00 0.23 12.00 车库9570.79m2 3 28.71 1.00 1.20 8.00 未预见水量上述各项之和的10% 8.43 1.00 0.35 24.00 合计92.2 3.842、中区（5F-10F）：1#中区(5F-10F)用水量表项目用水单位用水定额（L·d-1）Qmax（m3·d-1）时变化系数K hQmax（m3·h-1）供水时间(h)客房156人400 62.4 2 2.6 24 工作人员12人100 1.2 2 0.05 24 未预见水量上述各项之和的10% 6.36 1.00 0.27 2469.96 2.923、高区（11F-17F）：1#高区(11F-17F)用水量表项目用水单位用水定额（L·d-1）Qmax（m3·d-1）时变化系数K hQmax（m3·h-1）供水时间(h)客房164人400 65.6 2 2.73 24 工作人员14人100 1.4 2 0.06 24 未预见水量上述各项之和的10% 6.7 1.00 0.28 2473.7 3.072．给水方案的确定本设计中，1#楼有地上1-17层，夹层，地下负3-负1层共21层，市政给水管网的供水压力为0.35MPa。
建筑给水排水工程各系统的设计步骤建筑内部给水系统设计计算步骤1.初步确定系统方案⑴给水系统——生活、生活～生产、生产～消防、⑵供水方式：H0与估算的H比较确定H0＞HH0稍＜HH0＜H⑶管路图式：下行上给、上行下给⑷管道布置：枝状、环状⑸管道敷设：①要求高暗装②要求不高明装2.管道平面布置（在平面图上布置管道）⑴地点地下室、底层、标准层、顶层、屋面、水箱间⑵内容：引入管、干管、立管、支管、卫生设备、水池、水泵、水箱。
⑶向建筑、结构、暖通、电气提供地沟、立管位置、水箱位置）3.绘制计算草图⑴可不按比例画，但应按实际布置位置情况画⑵画出水池、水泵、水箱及室外管网示意图⑶以流量变化为节点，对计算管路编号（上行下给从最高最远用水点至水箱；下行上给从最高最远用水点至水水泵或室外管网）⑷其他管路编号（一张草图上编号不能重）⑸标出管长4.据建筑物类型确定设计秒流量计算公式及参数⑴概率法⑵平方根法⑶百分数法5.列表进行水力计算确定各管段的⑴计算管路：qg、DN、V、I、hy⑵其他管路：qg、DN、V6.求计算管路的水头损失⑴沿程水头损失⑵局部水头损失⑶水表水头损失7.求系统所需压力H（计算管路的）8.校核室外管网资用水头H0。
最后确定供水方式是否加压是否设水箱是否设水池9.增压贮水调节设备设计计算（若H0＞H 接第10步）水箱：容积、几何尺寸、选定型产品、确定水箱的安装高度。
水泵：出水量、扬程、水泵组合、选产品类型和数量水池：容积、几何尺寸、标高（最高水位、最低水位）并提交给搞结构设计的人员。
10.绘制正式平面图地下室、底层、标准层、顶层、屋面、水箱间11.绘制正式系统图标出管径、坡度、管件、附件、标高（地面、横管、水面、设备中心或底部）12.局部放大图⑴卫生间平面图与系统图对应（给、排、热）⑵水泵房平面图轴测图⑶水箱间展开图或轴测图，接管的具体部位13.说明：0.00、图中单位、管材、连接方法、管道固定、穿墙、穿楼板、防腐、施工要求、验收要求等。
什么是建筑给水系统所需压力,如何计算?建筑给水系统所需压力即把水从供水口送到配水点（用水点）所需的压力。
计算公式为 H=H1+H2+H3+H4-H5式中H为给水管网所需压力；H1为供水点到配水点的静水压，及高程差；H2为供水点到配水点管路总水头损失，包括沿程水头损失和局部水头损失之和；H3是水表节点的水头损失；H4为配水点工作水压，建筑给水排水规范规定了各种用水设备的最低工作压力，一般取0.05MPa；H5为市政管网能提供的部分供水水压，需减掉这部分，如果有给水水池的话，H5值取零。
建筑给水系统是将城镇给水管网（或自备水源，如蓄水池）中的水引入一幢建筑或一个建筑群体供人们生活、生产和消防之用，并满足各类用水对水质、水量和水压要求的冷水供应系统。
扩展资料：建筑给水系统按供水对象和要求可以分为生活给水系统、生产给水系统、消防给水系统和联合给水系统。
建筑给水系统主要由引入管、水表节点，给水管网，配水或用水设备以及给水附件(阀门等)5大部分组成。
建筑给水系统的给水方式即建筑内部的给水方案，是根据建筑物的性质、高度、配水点的布置情况以及室内所需水压、室外管网水压和水量等因素决定的。
建筑排水系统是排除居住建筑、公共建筑和生产建筑内的污水。
建筑内部的排水系统一般由卫生器具或生产设备的受水器、排水管道、清通设施、通气管道、污废水的提升设备和局部处理构筑物组成。
建筑内部的排水系统按排水立管和通气管的设置情况分为单立管排水系统、双立管排水系统和三立管排水系统。
建筑排水系统所排除的污水应满足国家相关规范、标准规定的污水排放条件。
按用途基本上可分为三类：1、生活给水系统：供民用、公共建筑和工业企业建筑内的饮用、烹调、盥洗、洗涤、沐浴等生活上的用水。
要求水质必须严格符合国家规定的饮用水质标准。
2、生产给水系统：因各种生产的工艺不同，生产给水系统种类繁多，主要用于生产设备的冷却、原料洗涤、锅炉用水等。
生产用水对水质、水量、水压以及安全方面的要求由于工艺不同，差异很大。
