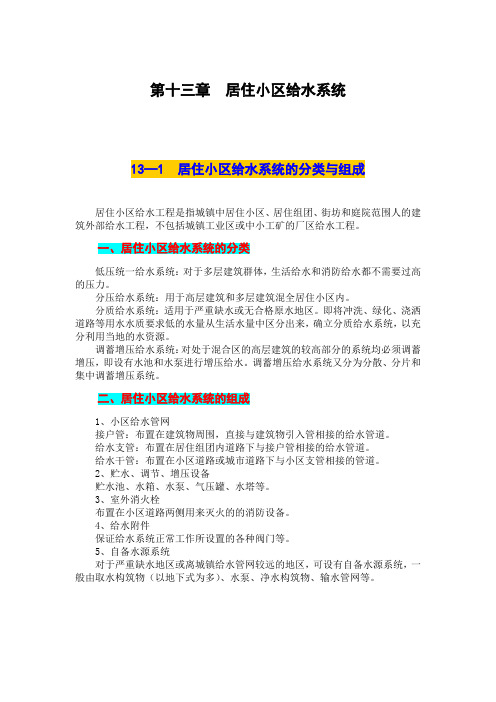

第十三章居住小区给水系统13—1 居住小区给水系统的分类与组成居住小区给水工程是指城镇中居住小区、居住组团、街坊和庭院范围人的建筑外部给水工程，不包括城镇工业区或中小工矿的厂区给水工程。

一、居住小区给水系统的分类低压统一给水系统：对于多层建筑群体，生活给水和消防给水都不需要过高的压力。

分压给水系统：用于高层建筑和多层建筑混全居住小区内。

分质给水系统：适用于严重缺水或无合格原水地区。

即将冲洗、绿化、浇洒道路等用水水质要求低的水量从生活水量中区分出来，确立分质给水系统，以充分利用当地的水资源。

调蓄增压给水系统：对处于混合区的高层建筑的较高部分的系统均必须调蓄增压，即设有水池和水泵进行增压给水。

调蓄增压给水系统又分为分散、分片和集中调蓄增压系统。

二、居住小区给水系统的组成1、小区给水管网接户管：布置在建筑物周围，直接与建筑物引入管相接的给水管道。

给水支管：布置在居住组团内道路下与接户管相接的给水管道。

给水干管：布置在小区道路或城市道路下与小区支管相接的管道。

2、贮水、调节、增压设备贮水池、水箱、水泵、气压罐、水塔等。

3、室外消火栓布置在小区道路两侧用来灭火的的消防设备。

4、给水附件保证给水系统正常工作所设置的各种阀门等。

5、自备水源系统对于严重缺水地区或离城镇给水管网较远的地区，可设有自备水源系统，一般由取水构筑物（以地下式为多）、水泵、净水构筑物、输水管网等。

13—2 地下取水构筑物一、管井1、管井的构造井室：其作用是保护管井井口免受污染，用来安放设备、进行维护管理。

按井室与地表的关系可分为地面式泵站、地下式泵站和半地下式泵站；按使用的水泵类型可分为深井泵站、潜污泵站。

井壁管：其作用是加强井壁，隔离不适宜取水的含水层。

井壁管应有一定的强度，以承受地层和人工填充物侧压力，并保证不弯曲，内壁面圆整、平滑，以利于安装抽水设备，利于井的清洗与维修。

过滤管：亦称滤水管，是管井的重要组成部分，装于含水层中，作用是集水且保持填砾和含水层的稳定。

12层以下高层住宅小区给水消防设计探讨随着城市化进程的不断推进，高层住宅小区越来越多。

在 12 层以下的高层住宅小区中，给水消防设计至关重要，它直接关系到居民的生命财产安全。

本文将对 12 层以下高层住宅小区的给水消防设计进行探讨。

一、给水系统设计（一）生活给水系统生活给水系统应根据小区的规模、建筑高度、用水需求等因素进行合理设计。

对于 12 层以下的高层住宅小区，一般可采用分区供水的方式。

低区可直接由市政管网供水，高区则通过加压设备供水。

在选择加压设备时，应考虑设备的性能、可靠性和节能性。

常见的加压设备有变频调速泵、气压罐等。

（二）消防给水系统1、消防用水量根据相关规范，确定小区内不同建筑的消防用水量。

一般来说，12 层以下的高层住宅消防用水量包括室内消火栓用水量和室外消火栓用水量。

室内消火栓用水量应根据建筑的面积、高度等因素确定，室外消火栓用水量则应根据小区的占地面积和火灾危险性等因素确定。

2、消防水池如果市政管网不能满足消防用水量的要求，应设置消防水池。

消防水池的容积应满足火灾延续时间内的消防用水量。

同时，消防水池应设置在便于消防车取水的位置，并采取相应的防护措施。

3、消防水泵消防水泵是消防给水系统的核心设备，应保证在火灾发生时能够正常启动并运行。

消防水泵应采用自灌式吸水，并应有备用泵。

水泵的性能参数应满足消防用水量和水压的要求。

二、消火栓系统设计（一）室内消火栓系统1、布置要求室内消火栓应布置在楼梯间、前室、走道等明显易于取用的位置。

同一平面内相邻消火栓的间距不应大于 50 米，保证同层任何部位都有两个消火栓的水枪充实水柱同时到达。

2、水枪充实水柱水枪充实水柱的长度应根据建筑的高度和火灾危险性确定。

对于 12 层以下的高层住宅，水枪充实水柱一般不应小于 10 米。

3、栓口压力栓口压力应符合相关规范要求，以保证消火栓的灭火效果。

一般来说，栓口压力不应大于 05MPa，当大于 07MPa 时应设置减压装置。

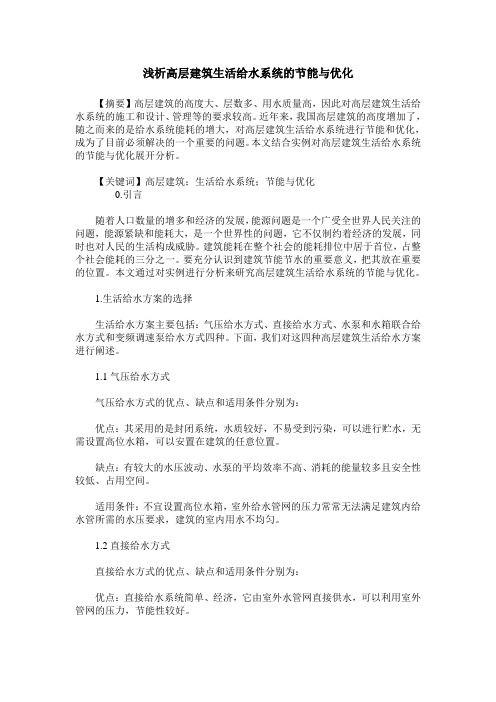

浅析高层建筑生活给水系统的节能与优化【摘要】高层建筑的高度大、层数多、用水质量高，因此对高层建筑生活给水系统的施工和设计、管理等的要求较高。

近年来，我国高层建筑的高度增加了，随之而来的是给水系统能耗的增大，对高层建筑生活给水系统进行节能和优化，成为了目前必须解决的一个重要的问题。

本文结合实例对高层建筑生活给水系统的节能与优化展开分析。

【关键词】高层建筑；生活给水系统；节能与优化0.引言随着人口数量的增多和经济的发展，能源问题是一个广受全世界人民关注的问题，能源紧缺和能耗大，是一个世界性的问题，它不仅制约着经济的发展，同时也对人民的生活构成威胁。

建筑能耗在整个社会的能耗排位中居于首位，占整个社会能耗的三分之一。

要充分认识到建筑节能节水的重要意义，把其放在重要的位置。

本文通过对实例进行分析来研究高层建筑生活给水系统的节能与优化。

1.生活给水方案的选择生活给水方案主要包括：气压给水方式、直接给水方式、水泵和水箱联合给水方式和变频调速泵给水方式四种。

下面，我们对这四种高层建筑生活给水方案进行阐述。

1.1气压给水方式气压给水方式的优点、缺点和适用条件分别为：优点：其采用的是封闭系统，水质较好，不易受到污染，可以进行贮水，无需设置高位水箱，可以安置在建筑的任意位置。

缺点：有较大的水压波动、水泵的平均效率不高、消耗的能量较多且安全性较低、占用空间。

适用条件：不宜设置高位水箱，室外给水管网的压力常常无法满足建筑内给水管所需的水压要求，建筑的室内用水不均匀。

1.2直接给水方式直接给水方式的优点、缺点和适用条件分别为：优点：直接给水系统简单、经济，它由室外水管网直接供水，可以利用室外管网的压力，节能性较好。

缺点：无法贮水，一旦室外管网断水，建筑室内将停水。

适用条件：室外水管的水量能经常满足室内的用水要求且没有其他特殊条件限制的情况下，采用这种给水方式。

1.3水泵和水箱联合给水方式水泵和水箱联合给水方式的优点、缺点和适用条件分别为：优点：能及时补充水箱中的水，可以减小水箱的容积，且水泵的出水量比较稳定。

高层住宅给排水设计随着城市的发展和人口的增长，高层住宅在城市中越来越常见。

给排水系统作为高层住宅的重要组成部分，其设计的合理性和科学性直接关系到居民的生活质量和安全。

本文将对高层住宅给排水设计进行详细的探讨。

一、高层住宅给排水系统的特点高层住宅由于高度较高、户数众多，其给排水系统与低层住宅相比具有一些独特的特点。

首先，高层住宅的静水压力较大。

如果采用传统的单区供水方式，不仅会使底层的卫生器具承受过大的压力，容易造成损坏和漏水，而且也会浪费水资源。

因此，通常需要采用分区供水的方式，将建筑竖向分为若干个供水区，每个供水区的静水压力控制在合理的范围内。

其次，高层住宅的排水量较大。

由于住户数量多，用水量大，排水管道需要具备足够的排水能力，以确保排水畅通。

同时，为了避免排水管道中的气压波动过大，影响排水效果，还需要设置专用的通气管道。

此外，高层住宅的消防要求更高。

由于人员疏散困难，火灾蔓延迅速，消防用水量和水压都需要满足较高的标准。

因此，在给排水设计中，需要合理设置消防水池、消防水箱和消防水泵等消防设施。

二、高层住宅给水系统设计1、供水方式的选择高层住宅的供水方式主要有以下几种：（1）市政管网直接供水：适用于市政管网压力充足的情况，一般可满足底层住户的用水需求。

（2）水池水泵水箱联合供水：通过水池储存一定量的水，再由水泵加压送至水箱，然后由水箱向各用户供水。

这种方式供水可靠性较高，但存在二次污染的风险。

（3）变频调速供水：通过变频器调节水泵的转速，根据用水量的变化自动调整供水压力和流量。

这种方式节能效果好，但设备投资较高。

在实际设计中，应根据高层住宅的高度、用水量、市政管网压力等因素，综合考虑选择合适的供水方式。

2、分区的确定分区的目的是将静水压力控制在合理范围内，一般按照以下原则进行分区：（1）各分区最低卫生器具配水点处的静水压力不宜大于 045MPa。

（2）分区内层数不宜过多，一般以 10 12 层为宜。

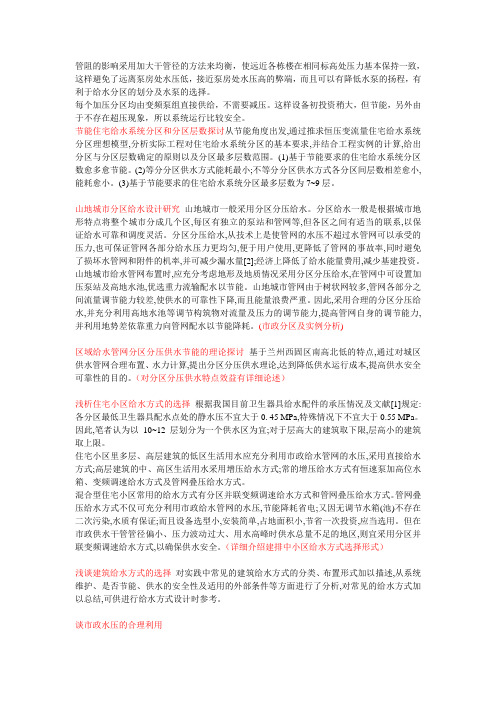

管阻的影响采用加大干管径的方法来均衡，使远近各栋楼在相同标高处压力基本保持一致，这样避免了远离泵房处水压低，接近泵房处水压高的弊端，而且可以有降低水泵的扬程，有利于给水分区的划分及水泵的选择。

每个加压分区均由变频泵组直接供给，不需要减压。

这样设备初投资稍大，但节能，另外由于不存在超压现象，所以系统运行比较安全。

节能住宅给水系统分区和分区层数探讨从节能角度出发,通过推求恒压变流量住宅给水系统分区理想模型,分析实际工程对住宅给水系统分区的基本要求,并结合工程实例的计算,给出分区与分区层数确定的原则以及分区最多层数范围。

(1)基于节能要求的住宅给水系统分区数愈多愈节能。

(2)等分分区供水方式能耗最小;不等分分区供水方式各分区间层数相差愈小,能耗愈小。

(3)基于节能要求的住宅给水系统分区最多层数为7~9层。

山地城市分区给水设计研究山地城市一般采用分区分压给水。

分区给水一般是根据城市地形特点将整个城市分成几个区,每区有独立的泵站和管网等,但各区之间有适当的联系,以保证给水可靠和调度灵活。

分区分压给水,从技术上是使管网的水压不超过水管网可以承受的压力,也可保证管网各部分给水压力更均匀,便于用户使用,更降低了管网的事故率,同时避免了损坏水管网和附件的机率,并可减少漏水量[2];经济上降低了给水能量费用,减少基建投资。

山地城市给水管网布置时,应充分考虑地形及地质情况采用分区分压给水,在管网中可设置加压泵站及高地水池,优选重力流输配水以节能。

山地城市管网由于树状网较多,管网各部分之间流量调节能力较差,使供水的可靠性下降,而且能量浪费严重。

因此,采用合理的分区分压给水,并充分利用高地水池等调节构筑物对流量及压力的调节能力,提高管网自身的调节能力,并利用地势差依靠重力向管网配水以节能降耗。

(市政分区及实例分析)区域给水管网分区分压供水节能的理论探讨基于兰州西固区南高北低的特点,通过对城区供水管网合理布置、水力计算,提出分区分压供水理论,达到降低供水运行成本,提高供水安全可靠性的目的。

关于住宅楼给水系统分区及其变频设备的讨论相关规范《建筑给水排水设计规范》GB50015-2003(2009版)查3.1.14条得出，住宅内卫生器具中，混合阀淋浴器，最低工作压力不小于0.05～0.10 MPa。

3.3.3-2条“给水系统的竖向分区应根据建筑物用途、层数、使用要求、材料设备性能、维护管理、节约供水、能耗等因素综合确定；”3.3.4条“卫生器具给水配件承受的最大工作压力，不得大于0.6MPa。

”3.3.5条“高层建筑生活给水系统应竖向分区，竖向分区压力应符合下列要求：（1）各分区最低卫生器具配水点处的静水压不宜大于0.45MPa；（2）静水压大于0.35MPa的入户管(或配水横管)，宜设减压或调压设施；（3）各分区最不利配水点的水压，应满足用水水压要求。

”摘取部分条文解释“分区供水的目的不仅为了防止损坏给水配件，同时可避免过高的供水压力造成用水不必要的浪费。

”3.3.5A条“居住建筑入户管给水压力不应大于0.35MPa。

”《民用建筑节水设计标准》GB50555-20104.1.3条“各分区最低卫生器具配水点处的静水压不宜大于0.45MPa，且分区内低层部分应设减压设施保证各用水点处供水压力不大于0.2 MPa。

”归纳部分条文解释“可调式减压阀最小减压差:P1–P2≥0.1 MPa。

当卫生器具用水点压力大于0.2 MPa时，在配水支管上设置减压阀后，其实际供水水压仍大于0.1 MPa，满足住宅使用要求。

”6.1.12-2条“用水点处水压大于0.2MPa的配水支管应设置减压阀，但应满足给水配件最低工作压力的要求。

”《住宅设计规范》GB50096-20118.2.2条“入户管供水压力不应大于0.35MPa。

”（强制条文）8.2.3条“套内用水点供水压力不宜大于0.20MPa，且不应小于用水器具要求的最低压力。

”归纳部分条文解释“用水器具最低压力，可根据《建排》3.1.14条确定。

”《住宅建筑规范》GB50368-20058.2.4条，摘取部分条文解释“当采用高位水箱，或加压水泵和高位水箱供水时，水箱的设置高度应按最高层最不利套内分户用水点的给水压力不小于0.05MPa 来考虑；当不能满足要求时，应设置增压给水设备；当采用变频调速给水加压设备时，水泵的供水压力也应按上述要求来考虑。

对建筑供水方式与给水分区探究-变频调速供水设备可以实现无级调速,能通过压力传感器和计算机控制器根据管道压力的变化改变电机和水泵的转速或停转,实行闭环控制,因而在用水量变化较大时,其节能效果很明显。

管网叠压设备是一种新型节能的供水方式,但在实际使用中,往往受到周边市政管网管径和水压波动的影响,在用水量以及接管管径等方面同样受到诸多的限制,而且当市政压力不稳定时,并不能起到节能的效果。

高区部分有14层,高42m,中区部分有12层,高36m,低区部分有6层,高18m,满足规范“各分区最低卫生器具配水点处的静水压不宜大于0.45MPa”的规定,但同时必须保证各入户管水压不大于0.35MPa,如何确定哪些楼层需要设置减压或调压设施呢?在工程设计中,层高L为已定的常数,而根据规范要求,入户支管最大压力p2为0.35MPa,入户支管最小压力P1需满足户内水压要求,户内水压需考虑洁具的最小压力要求、水流阻力以及水表的阻力,一般p1为0.1MPa较为合理。

则给水分区内入户支管水压不超过0.35MPa层数,总结可按下式计算:对于下行上给方式:n=(p2-p1)/(L+1.3iL)+1=25/(L+1.3iL)+1对于上行下给方式:n=(p2-p1)/(L-1.3iL)+1=25/(L-1.3iL)+1式中,n为分区内支管压力小于0.35MPa的层数;L为层高3m;i为单位长度水头损失系数,取0.045mH2O/m(流速在规范允许范围内的单位阻力)。

根据2009年5月1日新颁布的消防法,消防工作必须“预防为主、防消结合”,高层建筑消防安全必须做到防患于未然,做到万无一失。

高层建筑在消防给水形式上主要有常高压制和临时高压制,GB50045—95《高层民用建筑设计防火规范》(2005版)第7.4.7条规定“:采用高压给水系统时,可不设高位消防水箱。

当采用临时高压给水系统时,应设高位消防水箱”。

采用临时高压系统,屋顶需要设置容积18m3消防水箱,较常高压消防系统,无论从设备层的占地面积,或者从工程造价方面考虑,采用临时高压系统都有一定的优势,从安全角度考虑,只要加强安全巡检,就可以做到万无一失,因此,确定本工程消防采用临时高压系统。

高层生活给水竖向分区设计探讨【摘要】高层住宅的生活给水系统，需要依据高层建筑的功能用途、设计要求、管理要求、节水节能要求和供水需求进行设计。

本文专门针对高层生活给水的竖向分区进行了分析与研究。

【关键词】高层建筑；生活给水系统；竖向分区一、高层生活给水系统进行竖向分区的必要性第一，我国的节水节能政策。

随着全球水资源日益受限，我国出台了一系列的节水节能政策，制定了《民用建筑绿色设计规范》、《节能建筑评价标准》的规范性文件，要求建筑用水以具备节水设计。

高层住宅的生活给水系统应当依据建筑的功能用途、管理要求、节水节能要求和供水需求进行设计。

第二，楼层过高时供水的不利因素。

1、对于高层住宅，如果不采用竖向分区，该建筑的底层用水点将遭受较大的静水压力，容易产生以下问题：用水点龙头开启时会出现严重的水流喷溅现象；用水点龙头在使用过程中会产生水锤导致噪音的出现，还有可能损伤输水管道；过高水压会缩短龙头、阀门等管件的寿命，大流速的供水系统会制造更多的噪音，影响用户的生活品质。

2、对于高层公共建筑例如高层办公楼，如仍然采用传统的供水方式，供水压力过高很容易造成水资源的过度浪费，增加公共用水成本以及计量存容易造成较大误差等。

第三，竖向分区的意义。

所谓竖向分区，指的是沿着建筑的垂直方向，按照一定的楼层数量，划分若干个供水区域，保障各分区内都拥有一套完备的供水设施。

合理的竖向分区是构建高层建筑给水系统的基础。

采用竖向分区实现供水，能实现如下目标： 1，预防压力过高，避免对供水管道和给水系统中的配件造成严重影响。

2，能够有效预防压力过高造成的水资源的浪费。

二、高层生活给水竖向分区的根据在过去，静水压力是高层住宅生活给水与消防给水系统进行竖向分区的一项重要依据。

但如果使用了高位生活水箱和增压稳压设备将水压保持在一定的稳定值上，则不需要再以静水压力为依据进行竖向分区。

根据我国GB50015-2009《建筑给水排水设计规范》的规定，在建筑物中的静水压力具有不同的标准。

26层楼房四级供水分区标准的实施及其对供水系统的影响摘要：本文围绕26层楼房四级供水分区标准进行详细阐述，介绍该标准的背景、目的、实施方法以及对供水系统的影响。

通过对比分析，发现四级供水分区标准在提高供水效率、降低能耗、减少漏损等方面具有显著优势。

文章最后提出了推广四级供水分区标准的建议，以期促进供水行业的持续发展。

关键词：26层楼房；四级供水分区；供水系统；效率；能耗；漏损一、引言随着城市化进程的加速，高层建筑越来越多，供水系统的设计和运行面临着越来越大的挑战。

为了提高供水效率，降低能耗，减少漏损，许多国家和地区纷纷制定了相应的供水分区标准。

本文以26层楼房为例，详细探讨四级供水分区标准的实施及其对供水系统的影响。

二、四级供水分区标准的背景与目的高层建筑的供水系统需要克服重力作用，将水从低处输送至高处。

在这个过程中，水泵的能耗、管道的阻力以及漏损等问题都是需要考虑的重要因素。

为了解决这些问题，四级供水分区标准应运而生。

该标准的主要目的是根据楼层高度和用水需求，将供水系统划分为四个区域，以实现更高效的供水。

三、四级供水分区的实施方法1. 第一分区：低区（1-6层）第一分区主要负责为低楼层供水。

由于这一区域的水压需求较低，可以采用市政直供或者设置小型加压泵房来满足用水需求。

同时，为了防止低楼层的水锤现象，还需要安装相应的减压阀。

2. 第二分区：中区（7-13层）第二分区负责为中楼层供水。

这一区域的水压需求适中，可以采用变频加压泵或者水箱加压的方式来满足用水需求。

为了保证供水的稳定性，还需要设置一定的调节容积。

3. 第三分区：高区（14-20层）第三分区主要为高楼层供水。

由于这一区域的水压需求较高，需要采用高压水泵或者多级加压的方式来满足用水需求。

同时，为了防止管道破裂和水锤现象，还需要加强管道的选材和施工质量。

4. 第四分区：超高区（21-26层）第四分区负责为超高楼层供水。

这一区域的水压需求非常高，通常需要采用专门的高压水泵和特殊设计的管道系统来满足用水需求。
