射频与微波基础知识

射频与微波的基本概念

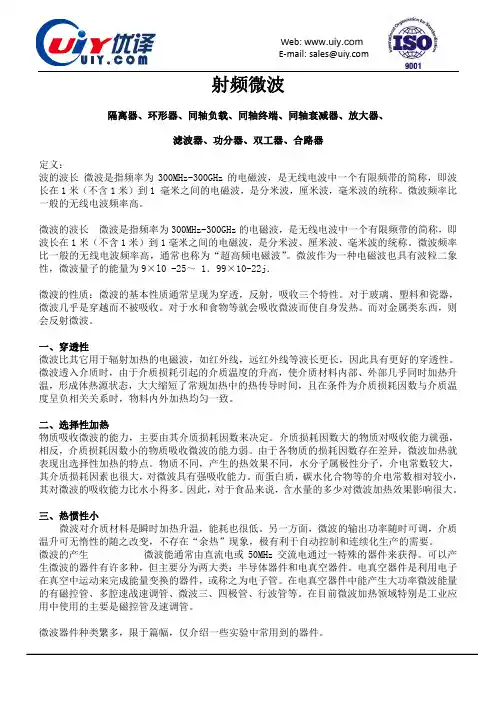

射频(RF)和微波(Microwave)是电磁波的一部分，它们在频率上分别处于3 kHz 至300 GHz和300 MHz至300 GHz之间。

射频和微波是广泛应用于通信、雷达、卫星、无线电调制解调器、无线电发射和接收设备等领域的电磁波。

射频和微波是无线电波的特殊类型，具有以下特征：
1. 高频：射频和微波的频率非常高，通常比较可见光的频率高数百万倍甚至更高。

2. 高速：射频和微波在空气和真空中的传输速度几乎达到光速。

3. 无线传输：射频和微波可以在不依赖传输媒介的情况下在空气、真空和其他透明材料中传输。

4. 强穿透能力：射频和微波可以穿透某些材料和物体，这使得它们在通信和雷达等领域中得到广泛应用。

射频和微波的应用非常广泛，例如在移动通信领域中，射频和微波被用于发送和接收无线信号。

在卫星通信中，射频和微波作为数据传输和信号接收的媒介。

在
雷达中，利用射频和微波来探测目标物体的距离和速度。

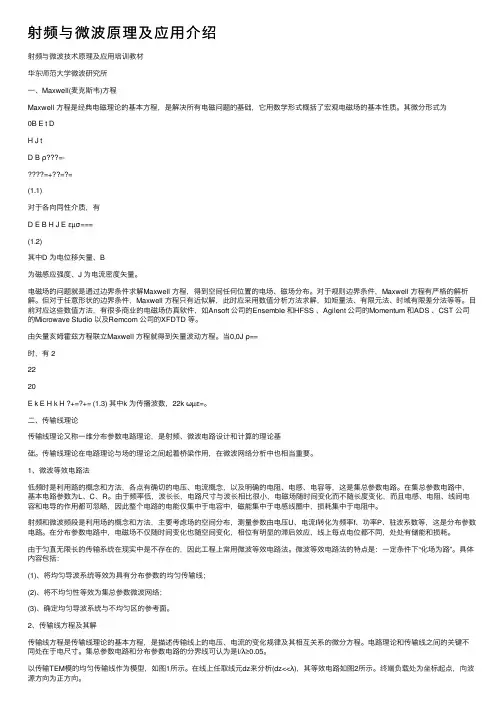

射频与微波原理及应⽤介绍射频与微波技术原理及应⽤培训教材华东师范⼤学微波研究所⼀、Maxwell(麦克斯韦)⽅程Maxwell ⽅程是经典电磁理论的基本⽅程，是解决所有电磁问题的基础，它⽤数学形式概括了宏观电磁场的基本性质。

其微分形式为0B E t DH J tD B ρ=-=+??=?=(1.1)对于各向同性介质，有D E B H J E εµσ===(1.2)其中D 为电位移⽮量、B为磁感应强度、J 为电流密度⽮量。

电磁场的问题就是通过边界条件求解Maxwell ⽅程，得到空间任何位置的电场、磁场分布。

对于规则边界条件，Maxwell ⽅程有严格的解析解。

但对于任意形状的边界条件，Maxwell ⽅程只有近似解，此时应采⽤数值分析⽅法求解，如矩量法、有限元法、时域有限差分法等等。

⽬前对应这些数值⽅法，有很多商业的电磁场仿真软件，如Ansoft 公司的Ensemble 和HFSS 、Agilent 公司的Momentum 和ADS 、CST 公司的Microwave Studio 以及Remcom 公司的XFDTD 等。

由⽮量亥姆霍兹⽅程联⽴Maxwell ⽅程就得到⽮量波动⽅程。

当0,0J ρ==时，有 22220E k E H k H ?+=?+= (1.3) 其中k 为传播波数，22k ωµε=。

⼆、传输线理论传输线理论⼜称⼀维分布参数电路理论，是射频、微波电路设计和计算的理论基础。

传输线理论在电路理论与场的理论之间起着桥梁作⽤，在微波⽹络分析中也相当重要。

1、微波等效电路法低频时是利⽤路的概念和⽅法，各点有确切的电压、电流概念，以及明确的电阻、电感、电容等，这是集总参数电路。

在集总参数电路中，基本电路参数为L、C、R。

由于频率低，波长长，电路尺⼨与波长相⽐很⼩，电磁场随时间变化⽽不随长度变化，⽽且电感、电阻、线间电容和电导的作⽤都可忽略，因此整个电路的电能仅集中于电容中，磁能集中于电感线圈中，损耗集中于电阻中。

射频与微波技术：让我们的世界更连通近年来，的发展和应用越来越受到关注。

从无线通讯到医疗设备，从航空航天到军事领域，这项技术已经渗透到了我们生活的各个方面。

那么，什么是射频和微波技术呢？它有哪些优点和应用呢？本文将探讨这些问题，为大家揭秘的奥秘。

一、的基本概念简单来说，射频就是指频率在几个千赫兹至几个千兆赫兹之间的无线电波。

而微波则是频率在1千兆赫兹至300千兆赫兹之间的电磁波。

与低频和中频相比，射频和微波的频率高，波长短，传输速度快，能量密度大，能够穿透障碍物并传输较远的距离。

这些特点使得射频和微波技术成为了一种重要的通信手段。

二、的优点1.高速传输：射频和微波技术的传输速度非常快，比起传统的有线传输方式，能够提高数据传输的效率。

2.节省空间：相对于有线传输方式而言，射频和微波技术的设备和器件体积小巧，节省了空间，适用于各种紧凑的应用场景。

3.维护成本低：无需担心线缆老化和损坏问题，也无需担心设备移动或更改位置带来的麻烦。

这样，射频和微波技术能够降低系统部署和维护的成本。

4.无干扰：射频和微波技术的传输方式可以减少噪音和干扰的影响，避免信息的损失和干扰。

三、的应用1.通讯领域：射频和微波技术在通讯领域的应用非常广泛，如手机、对讲机、卫星通讯等。

除此之外，无线电台、微波通道、通讯系统的天线等也都使用了这项技术。

2.医疗设备：射频和微波技术在医疗设备领域也有着广泛的应用，如磁共振成像、医疗诊断、治疗设备等。

3.航空航天：射频和微波技术在航空航天领域也有着广泛的应用，如雷达、导航设备等。

4.军事领域：射频和微波技术在军事领域的应用非常广泛，如合成孔径雷达、电子对抗等。

四、未来展望随着科技的不断发展，也将得到进一步的发展和应用。

例如，5G通讯技术的使用已经慢慢普及，机器人、智能家居等智能设备的开发也需要大量依赖射频和微波技术，这将为的发展提供更广阔的应用空间。

总之，的不断发展和应用，不仅让我们的生活更加便捷、舒适，而且也为人类社会的进步和发展作出了巨大的贡献。

射频微波基础知识射频简称RF射频就是射频电流，它是一种高频交流变化电磁波的简称。

每秒变化小于1000次的交流电称为低频电流，大于10000次的称为高频电流，而射频就是这样一种高频电流。

有线电视系统就是采用射频传输方式的。

在电子学理论中，电流流过导体，导体周围会形成磁场；交变电流通过导体，导体周围会形成交变的电磁场，称为电磁波。

在电磁波频率低于100khz时，电磁波会被地表吸收，不能形成有效的传输，但电磁波频率高于100khz时，电磁波可以在空气中传播，并经大气层外缘的电离层反射，形成远距离传输能力，我们把具有远距离传输能力的高频电磁波成为射频，英文缩写：RF一、射频和微波技术基础知识1、什么是射频?射频(RF)是指无线通信系统中使用的电磁频率范围。

它涵盖了广泛的频率范围，通常从3kHz(千赫)到300GHz(千兆赫)。

射频信号的特点是能够长距离传播并穿过障碍物，这使其成为各种通信应用的理想选择。

2、微波频率微波是射频频率的一个子集，频率范围为300MHz(兆赫)到300GHz。

虽然微波仍然是像射频一样的电磁波，但它们具有更短的波长，这在特定应用中提供了某些优势，例如高数据传输速率和精确成像能力。

二、射频和微波技术的应用1、无线通信射频和微波技术最突出的应用之一是在无线通信系统中。

从简单的无线电传输到复杂的蜂窝网络，射频技术使移动设备上的语音通话、短信、互联网浏览和视频流成为可能。

此外，Wi-Fi网络、蓝牙连接和其他无线协议依赖RF信号进行无缝数据交换。

2、卫星通信卫星通信严重依赖微波频率。

地球静止轨道或近地轨道卫星利用微波远距离传输电视信号、互联网数据和电话，确保在传统通信基础设施有限，或无法使用的偏远地区实现全球连接。

3、雷达系统微波雷达系统对各种应用至关重要，包括空中交通管制、天气监测和军事防御。

雷达使用微波脉冲来探测物体的存在、距离和速度，从而进行精确的跟踪和分析。

4、医疗应用射频和微波技术在医学领域有着重要的应用，例如磁共振成像(MRI)和微波消融。

射频与微波知识点总结一、引言射频（Radio Frequency, RF）与微波（Microwave）技术在现代通信、雷达、无线电频谱、天线设计等领域发挥着重要作用。

射频与微波技术涉及到电磁波的传播、调制解调、射频功率放大、频率变换、天线设计等方面的知识。

本文将从射频与微波的基本原理、传输线理论、射频放大器、射频调制解调、天线设计等方面进行知识点总结。

二、射频与微波的基本原理1. 电磁波的基本概念电磁波是一种由电场和磁场相互作用而产生的波动现象。

根据波长的不同，电磁波可以分为射频、微波、红外线、可见光、紫外线、X射线和γ射线等不同频段的电磁波。

射频与微波技术主要涉及射频和微波频段的电磁波。

2. 电磁波的特性电磁波具有波长、频率、速度、传播特性等基本特性。

其中，波长和频率之间的关系由光速公式c=λf（c为光速，λ为波长，f为频率）决定。

在射频与微波领域，常用的频率单位有千兆赫兹（GHz）、兆赫兹（MHz）和千赫兹（kHz）等，波长单位常用的是米（m）。

根据电磁波在介质中传播的特性，常见的介质波速和传播常数也会影响射频微波在介质中的传播特性。

3. 电磁波在空间中的传播电磁波在自由空间中传播的特性是由麦克斯韦方程组决定的，其中包括麦克斯韦方程组的电场和磁场分布规律、电磁波的波动性等。

了解电磁波在不同介质中的传播特性有利于射频与微波技术在不同环境中的应用。

4. 电磁波的天线辐射和接收天线是电磁波的辐射和接收装置，根据天线的结构和工作原理，天线可以分为定向天线和非定向天线。

定向天线主要用于定向传输和接收电磁波；非定向天线主要用于对全向的电磁波进行辐射和接收。

天线的辐射和接收特性与天线的形状和尺寸、频率、方向性等因素有关。

三、传输线理论1. 传输线的基本概念传输线是用于传输电磁波的导线或介质，主要包括同轴电缆、微带线、矩形波导和圆柱波导等。

传输线具有阻抗匹配、功率传输和信号传输等功能。

根据传输线的不同特性和应用场景，可以选择不同类型的传输线。

一、射频/微波技术及其基础1、射频/微波技术的基础 ✓ 什么是微波技术研究微波的产生、放大、传输、辐射、接收和测量的科学。

射频/微波技术是研究射频/微波信号的产生、调制、混频、驱动放大、功率放大、发射、空间传输、接收、低噪声放大、中频放大、解调、检测、滤波、衰减、移相、开关等各个电路及器件模块的设计和生产的技术，利用不同的电路和器件可以组合成相应的射频/微波设备。

微波技术主要是指通信设备和系统的研究、设计、生产和应用。

✓ 微波技术的基本理论是以麦克斯韦方程为核心的场与波的理论2、射频/微波的基本特性✓ 频率高、穿透性、量子性、分析方法的独特性射频频段为30 ～ 300MHz ，微波频段为300MHz ～ 3000GHz ，相对应波长为1m ～0.1mm ，照射于介质物体时能深入到该物质的内部。

根据量子理论，电磁辐射能量不是连续的，而是由一个个的“光量子”组成，单个量子的能量与其频率的关系为e = h ·f式中,h = 4×10-15电子伏·秒 (eV ·S) 成为普朗克常数3、射频/微波技术在工程里的应用✓ 无线通信的工作方式1、单向通信方式通信双方中的一方只能接收信号，另一方只能发送信号，不能互逆，收信方不能对发信方直接进行信息反馈2、双向单工通信方式3、双向半双工通信方式通信双方中的一方使用双频双工方式，可同时收发；另一方则使用双频单工方式，发信时要按下“送话”开关。

4、双向全双工通信方式通信双方可以通信进行发信和收信，这时收信与发信一般采用不同的工作频率，通-讲 开关按-讲 按-讲 受话器受话器二、电磁波频谱12、射频/✓GSM900系统的频道配置GSM-900系统采用等间隔方式，频道间隔为200KHz，同一信道的收发频率间隔为45MHz, 频道序号和频道标称中心频率的关系为F上行（n）= 890.2 +（n-1）×0.2 MHzF下行（n）= F上行（n）+ 45 MHz式中：频道序号 n = 1 ～ 124在我国的GSM900网络中，1～94号载频分配给中国移动使用，96～124号载频分配给中国联通使用，95号载频作为保护隔离，不用于业务。

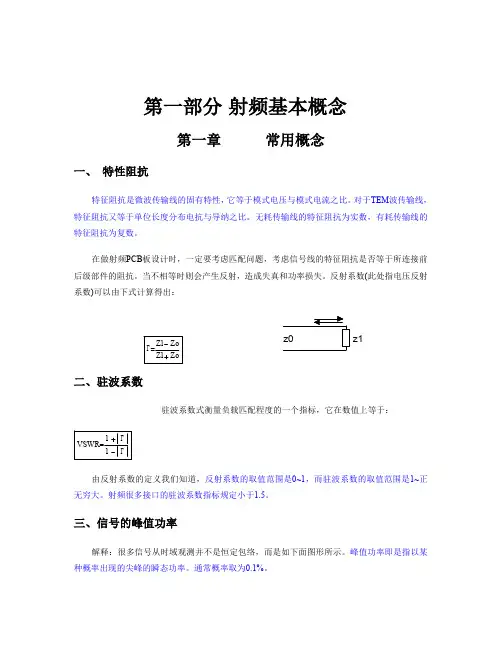

第一部分射频基本概念第一章常用概念一、特性阻抗特征阻抗是微波传输线的固有特性，它等于模式电压与模式电流之比。

对于TEM波传输线，特征阻抗又等于单位长度分布电抗与导纳之比。

无耗传输线的特征阻抗为实数，有耗传输线的特征阻抗为复数。

在做射频PCB板设计时，一定要考虑匹配问题，考虑信号线的特征阻抗是否等于所连接前后级部件的阻抗。

当不相等时则会产生反射，造成失真和功率损失。

反射系数(此处指电压反射系数)可以由下式计算得出：z1二、驻波系数驻波系数式衡量负载匹配程度的一个指标，它在数值上等于：由反射系数的定义我们知道，反射系数的取值范围是0~1，而驻波系数的取值范围是1~正无穷大。

射频很多接口的驻波系数指标规定小于1.5。

三、信号的峰值功率解释：很多信号从时域观测并不是恒定包络，而是如下面图形所示。

峰值功率即是指以某种概率出现的尖峰的瞬态功率。

通常概率取为0.1%。

四、功率的dB 表示射频信号的功率常用dBm 、dBW 表示，它与mW 、W 的换算关系如下：dBm=10logmWdBW=10logW例如信号功率为x W ，利用dBm 表示时其大小为五、噪声噪声是指在信号处理过程中遇到的无法确切预测的干扰信号（各类点频干扰不是算噪声）。

常见的噪声有来自外部的天电噪声，汽车的点火噪声，来自系统内部的热噪声，晶体管等在工作时产生的散粒噪声，信号与噪声的互调产物。

六、相位噪声相位噪声是用来衡量本振等单音信号频谱纯度的一个指标，在时域表现为信号过零点的抖动。

理想的单音信号，在频域应为一脉冲，而实际的单音总有一定的频谱宽度，如下页所示。

一般的本振信号可以认为是随机过程对单音调相的过程，因此信号所具有的边带信号被称为相位噪声。

相位噪声在频域的可以这样定量描述：偏离中心频率多少Hz处，单位带宽内的功率与总信号功率相比。

例如晶体的相位噪声可以这样描述：噪声系数是用来衡量射频部件对小信号的处理能力，通常这样定义：单元输入信噪比除输出信噪比，如下图：对于线性单元，不会产生信号与噪声的互调产物及信号的失真，这时噪声系数可以用下式表示：Pno 表示输出噪声功率，Pni 表示输入噪声功率，G 为单元增益。

电子信息工程中的射频与微波技术射频（Radio Frequency）和微波（Microwave）技术是电子信息工程中不可或缺的两个分支。

这两种技术都涉及到无线传输和通信，尤其是在无线电设备的制造和应用领域，但它们又各具特色，有着各自的应用范围和优劣势。

本文将就射频和微波技术，它们的定义、发展历程、应用领域以及未来的前景进行探讨。

一、射频技术射频技术是指在高频和超高频范围内（约从3kHz到300GHz）传输和处理无线电信号的技术。

射频技术在电视、手机、广播、无线网络、卫星通信、雷达和导航等领域得到广泛应用。

它的来源可追溯到19世纪末，当时马克士威提出了电磁场的统一理论，开启了电磁波研究的新时代。

随着技术的不断发展，射频技术也得到了进一步的提高和完善，目前已经成为现代通信领域的关键技术。

射频技术的应用非常广泛，在无线电器材、导航系统、广告媒体等方面都有广泛的应用。

其中最为重要的莫过于无线电通信了。

我国在无线电通信方面的应用非常广泛，除了现在很多人都能接触到的无线局域网和蜂窝移动通信，还有新兴的物联网、车联网、以及无人机领域都是射频技术的重要应用。

无论是哪个行业，都必须依靠射频技术才能实现远距离通信，这也是射频技术的最大优势。

二、微波技术微波技术是指在高频（3GHz~30GHz）甚至极高频（30GHz~300GHz）范围内传输和处理无线电信号的技术。

微波技术在雷达、卫星通信、无线电和电视广播等领域得到广泛应用。

它的产生时间比较晚，大部分应用都集中在二战以后的60年代左右。

随着技术的不断发展，微波技术也得到了很大的提高和发展，被广泛应用于航空航天、国防军工、通信和广播等领域。

和射频技术相比，微波技术的传输距离更远、频率更高、传输速度更快、噪声更小，因此其实用性更为广泛。

在卫星通信和雷达领域，微波技术的应用尤其重要。

卫星通信可以实现全球通信，让人们无论在哪里都可以通过卫芯地的链接完成信息交流。

而雷达技术，则可以检测和跟踪任何物体的运动，是空军、海军等军事行业的必要设备。
