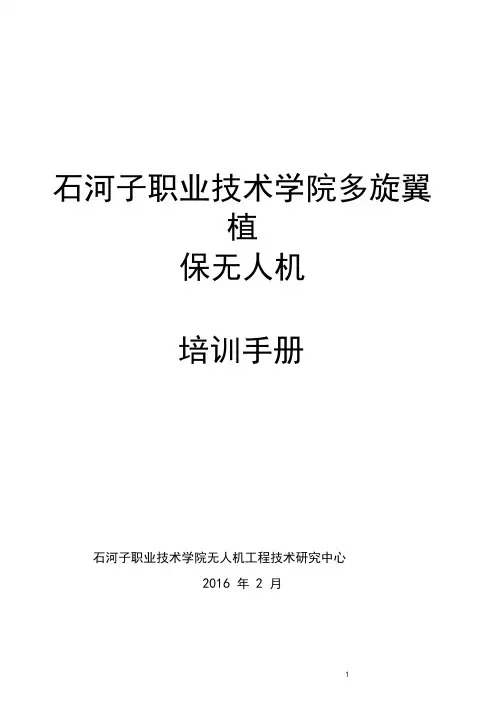

石河子职业技术学院多旋翼植保无人机培训手册石河子职业技术学院无人机工程技术研究中心2016年2月目录概述 (3)法律法规 (3)训练计划 (4)员工必读 (5)安全飞行 (6)理论知识 (7)实际操作 (9)起降训练 (10)主控系统 (11)飞行过程中遇到的问题及解决方案 (13)电机电调 (14)备注 (16)无人机驾驶飞机，简称无人机，利用无线电控设备和自备的程序控制装置操控的不载人飞机。
法律法规《中华人民共和国民用航空法》-飞行管理第七十三条在一个划定的管制空域内，由一个空中交通管制单位负责该空域内的航空器的空中交通管制。
第七十四条民用航空器在管制空域内进行飞行活动，应当取得空中交通管制单位的许可。
第七十五条民用航空器应当按照空中交通管制单位指定的航路和飞行高度飞行；因故确需偏离指定的航路或者改变飞行高度飞行的，应当取得空中交通管制单位的许可。
第七十六条在中华人民共和国境内飞行的航空器，必须遵守统一的飞行规则。
进行目视飞行的民用航空器，应当遵守目视飞行规则，并与其他航空器、地面障碍物体保持安全距离。
进行仪表飞行的民用航空器，应当遵守仪表飞行规则。
飞行规则由国务院、中央军事委员会制定。
第七十七条民用航空器机组人员的飞行时间、执勤时间不得超过国务院民用航空主管部门规定的时限。
民用航空器机组人员受到酒类饮料、麻醉剂或者其他药物的影响，损及工作能力的，不得执行飞行任务。
第七十八条民用航空器除按照国家规定经特别批准外，不得飞入禁区；除遵守规定的限制条件外，不得飞入限制区。
前款规定的禁区和限制区，依照国家规定划定第七十九条民用航空器不得飞越城市上空；但是，有下列情形之一的除外：（一）起飞、降落或者指定的航路所必需的；（二）飞行高度足以使该航空器在发生紧急情况时离开城市上空，而不致危及地面上的人员、财产安全的；（三）按照国家规定的程序获得批准的。
第八十一条民用航空器未经批准不得飞出中华人民共和国领空。
对未经批准正在飞离中华人民共和国领空的民用航空器，有关部门有权根据具体情况采取必要措施，予以制止。
训练计划新学员来，先讲解一下注意事项和规章制度，让其初步了解多旋翼无人机，了解植保市场，讲解与视频相结合。
开始飞行模拟器，周期为一周，主要目的为熟悉每个杆位的作用及柔和度。
期间会进行落回起降点比赛，割气球比赛，计算在成绩的一部分。
除此之外还会进行基本常识、法律法规与遥控器说明书为主的笔试题，相加为第一次考试成绩，此作为第一次考试。
模拟器结束后，开始飞行教练机（小型四旋翼无人机），周期为五天左右。
由组长带领，讲解如何操作及训练目的，组长为负责人，训练目的为实际操作飞机，从模拟器到实际飞行的一个过渡，更加适应实操飞行，为植保机飞行训练做好铺垫，此为植保机飞行的一个基础准备。
期间会学习不同电池的充电方法及充电模式，了解飞机内部的基本构造与一些基本常识。
此外，在平常不训练的情况下，在模拟器上练习直升机（JR Vibe 50）。
要求熟练掌控直升机。
之后会进行第二次考试。
教练机结束后，开始飞行植保机，周期为三十天左右。
由组长带领飞行，按照划定的场地与航线开始进行植保机飞行训练，这也是对心理素质的一个考验。
飞行期间会学习到植保机的维修、基本参数、性能、调节喷头、电脑软件调参等一系列知识。
之后由空载过度到加水飞行，模拟撒药飞行。
当然这一切都需要靠个人的努力，多训练，多提问，飞行时间长的人自然飞行技术会很优秀，希望大家都积极努力。
为自己，更为韦加，创造美好明天。
员工必读1. 因不当使用造成的直接和间接损失我公司概不负责。
2.飞行时间少于一周期，禁止进行任何与植保无人机相关的操作。
如有需要必须有飞行时间大于四周期的人员陪同进行。
3.远离人群！安全永远放在第一位，一切安全第一！4.飞速旋转的螺旋桨十分危险，请您远离运行中的无人机，飞行中远离人群、建筑物、高压线。
5.严禁在下雨时飞行！水和水汽会从天线、摇杆等缝隙进入发射机并可能引发失控。
6.严禁在有闪电的天气飞行！这是非常非常危险的！7.一定要保持飞机在自己的视线范围之内飞行。
8.不可穿容易卷入部件的宽松衣服作业。
9.在周围100米范围无安全降落点不能进行作业。
作业结束后应关闭动力电源和遥控器电源。
当植保机出现紧急状况时，应将植保机以最快方式飞离人群，并尽快降落或迫降。
10.请避免在遥控器和接收机之间出现障碍物，2.4GHz的无线电波几乎是以直线传播的。
11.在遥控器电池组的电压较低时，不要飞得太远，在每次飞行前都需要检查遥控器和接收机的电池组。
不要过分依赖遥控器的低压报警功能，低压报警功能主要是提示您何时需要充电，没有电的情况下，会直接造成飞机失控。
12.当你把遥控器放在地面上的时候，请注意平放而不要竖放。
因为竖放时可能会被风吹倒，这就有可能造成油门杆被意外拉高，引起动力系统的运动，从而可能造成伤害。
13.操作飞机之前，首先要保证飞机的电池及遥控器的电池有充足的电，之后才能进行相关的操作。
14.安装和使用遥控模型需要专业的知识和技术，不正确的操作将可能导致设备损坏或者人身伤害。
15.要避免发射机的天线指向模型，因为这样是信号最弱的角度。
要用发射机天线的径向指向被控的模型，并应避免遥控器和接收机靠近金属物体。
16.如果发生了模型坠落、碰撞、浸水或其他意外情况，请在下次使用前做好充分的测试。
17.请让模型和电子设备远离儿童。
18.警告：酒后、睡眠不足、病患、孕妇、未满18周岁、未获得我公司培训资质证书者禁止操作。
安全飞行1.禁止无人机越过头顶飞行。
2.禁止进行花样表演飞行。
3.禁止切换模式飞行，强烈建议GPS姿态下飞行。
4.训练期间飞行范围在目视视距内半径20米、相对高度低于5米范围内进行。
5.其他部分请参考新员工必读部分。
6.飞行器所用电池为Lipo6s,误操作会导致电池瞬间聚燃！对人身和机体造成严重威胁。
我们会用实验视频来说明。
7.运行中的螺旋桨是非常危险的！我们会用实验视频来说明。
天气因素：雨天严禁飞行；风力大于4级的天气暂缓作业，风力大于6级的天气严禁作业。
地理因素：作业田块周界10米范围内无人员居住的房舍。
作业田块周界10米范围内无防护林、高压线塔、电杆等障碍物。
作业田块中间无影响飞行安全的障碍物或影响飞行视线的障碍物。
作业田块周界或田块中间有合适飞机的起落点。
作物高度应低于操作人员的视线，能够观察到飞机飞行姿态。
作业田块应有适合操控人员行走的道路。
理论知识1、飞行原理为方便理解我们以四旋翼无人机为例。
和传统直升机的区别在于不需要有桨叶的偏转，而是通过不同螺旋桨间的差速实现上升，下降，转向等动作。
下列图中我们假定旋翼机的前进方向为图中箭头方向。
1.1图A展示的是旋翼机左转时螺旋桨的工作方式。
2、4号螺旋桨顺时针转速增大，1、3号螺旋桨逆时针转速减小。
从而对机身产生和其转动方向相反的反向扭力使机身逆时针旋转，向左偏航。
A B1.2图B展示的是旋翼机右转时螺旋桨的工作方式。
1，3号螺旋桨逆时针转速增大，2、4号螺旋桨转速减小，从而对机身产生和其转动方向相反的反向扭力使机身顺时针旋转，向右偏航。
图C展示的是旋翼机上升时螺旋桨的工作方式。
四个螺旋桨同时增大转速从而对机身产生向上的升力使直升机向上升起。
C D图D展示的是旋翼机向右滚动时螺旋桨的工作方式。
由于旋翼机自身反向扭力受到四个螺旋桨的共同作用，因此通过合理的调节四个螺旋桨的转速可以使旋翼机的反向扭力为零而致使旋翼机向某个方向翻滚。
同对角线的一对螺旋桨中的一个增大一定转速，另一个减少一定的转速将会使旋翼机翻滚或者俯仰从而引发翻滚角或俯仰角的变化。
四旋翼飞行器的结构形式如图所示，电机1 和电机3 逆时针旋转的同时，电机2 和电机4 顺时针旋转，因此当飞行器平衡飞行时，陀螺效应和空气动力扭矩效应均被抵消。
四旋翼飞行器有下列优势：各个旋翼对机身所施加的反扭矩与旋翼的旋转方向相反，因此当电机1 和电机3 逆时针旋转的同时，电机2 和电机4 顺时针旋转，可以平衡旋翼对机身的反扭矩。
实际操作各种电池及充电及注意事项1.警告：(1) 406DUO 为双端口充电器，并不意味着可以给任意组态的两组电池进行充放电！必须遵循：两个电池组没有任何外部电气连接，否则将烧毁充电器或电池组。
例如：对12S 的电池包充电，就必须拆分成2 个独立的6S 进行充电，切不可以两个6S 串联在一起就分别接充电器的CH-1,CH-2 进行充电。
(2) 406DUO 输入电源不能快速大幅度波动的，这样可能造成输出过流，极端的情况下会烧毁充电器或对电池和输入电源造成损害。
例如：要根据输入电源的规格设置充电器的输入保护电流和电压，以免引起电源过载。
有些电源过载保护，就会产生电压的大幅波动。
2.提示：目前机库已建立起充电标准，请按照各类电池型号在各自充电区充电存放。
起降训练1.检查机体整体是否结构完整，各个连接件螺丝是否稳固无松动。
2.检查GPS方向朝向机头无松动。
3.检查螺旋桨安装方向与设定方向一致,桨面无破损、裂痕。
4.机体起飞位置应放置于远离磁场干扰且相对水平位置。
5.开启遥控器，遥控器电池电量充足，遥控器资料与机体编号一致。
6.切所有控制开关在初始位置（0位）。
确认4个方向的微调均为07.确认动力电池充满，飞控电池电压在3.8v以上，且两个电池都插入电池电量警报器（BB响），电池电量警报器设定于3.6V。
8确认电池绑牢无松动，先接通接通飞控电再接通动力电。
9.检查卫星数量是否7颗以上（红灯不闪，只闪紫灯），模式开关为GPS。
10.加注药液，加注液量不得超过药仓指导线。
11.检查水泵及各喷头工作是否正常，如有喷头堵塞应疏通。
12.操作人员退至飞行器3米外，且确认飞行区域已清场。
方可掰杆解锁起飞，进行正常的植保作业13.飞行器降落后，先断开动力电源，再断开飞控电源，最后方可关闭遥控器。
主控系统图1GPS与指南针模块您首先应该使用环氧树脂AB胶组装GPS支架。
?先把支架安装在飞行器的中心盘上，然后把GPS固定在支架的顶盘上（您可使用内附的3M胶纸固定）。
GPS对于震动干扰敏感，所以要把支架置于至少远离螺旋桨10厘米处。
将有DJI标记的一面朝上，箭头指向飞行器的正前方。
GPS与指南针模块为磁性敏感设备，应远离所有其他电子设备。
电源管理模块（PMU）PMU是一种高低集成的针对便携式应用的电源管理方案，即将传统分立的若干类电源管理器件整合在单个封装内，可实现更高电源转换效率和更低功耗及更少组建数适应缩小版及空间。
PMU没有特殊安装要求。
使用电源模块连接线连接电池，电源管理模块和电调。
可选用2S-6S锂聚合物电池。
在固件升级和调参过程中，出于安全考虑，请断开电调和电池连接线。
请确保电源管理模块周围空气流通，散热快。
主控器(图1)主控器的安装没有方向要求。
