级配曲线绘制

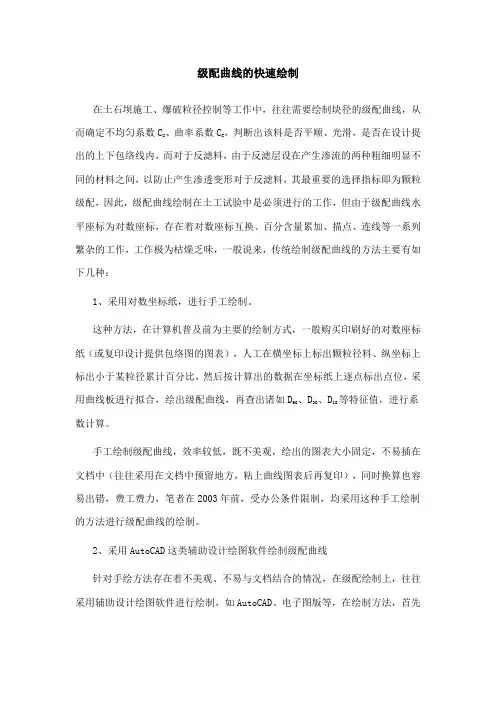

级配曲线的快速绘制在土石坝施工、爆破粒径控制等工作中，往往需要绘制块径的级配曲线，从而确定不均匀系数CU 、曲率系数CC，判断出该料是否平顺、光滑，是否在设计提出的上下包络线内，而对于反滤料，由于反滤层设在产生渗流的两种粗细明显不同的材料之间，以防止产生渗透变形对于反滤料，其最重要的选择指标即为颗粒级配，因此，级配曲线绘制在土工试验中是必须进行的工作，但由于级配曲线水平座标为对数座标，存在着对数座标互换、百分含量累加、描点、连线等一系列繁杂的工作，工作极为枯燥乏味，一般说来，传统绘制级配曲线的方法主要有如下几种：1、采用对数坐标纸，进行手工绘制。

这种方法，在计算机普及前为主要的绘制方式，一般购买印刷好的对数座标纸（或复印设计提供包络图的图表），人工在横坐标上标出颗粒径料、纵坐标上标出小于某粒径累计百分比，然后按计算出的数据在坐标纸上逐点标出点位，采用曲线板进行拟合，绘出级配曲线，再查出诸如D60、D30、D10等特征值，进行系数计算。

手工绘制级配曲线，效率较低，既不美观，绘出的图表大小固定，不易插在文档中（往往采用在文档中预留地方，粘上曲线图表后再复印），同时换算也容易出错，费工费力，笔者在2003年前，受办公条件限制，均采用这种手工绘制的方法进行级配曲线的绘制。

2、采用AutoCAD这类辅助设计绘图软件绘制级配曲线针对手绘方法存在着不美观、不易与文档结合的情况，在级配绘制上，往往采用辅助设计绘图软件进行绘制，如AutoCAD、电子图版等，在绘制方法，首先采用计算器或Excel等工具将各包括图表、粒径等在内的数据换算成对数坐标，然后采用直线、偏移等命令绘出对数座标图，通过手绘曲线命令绘出级配曲线。

这种方法，克服了手绘级配曲线不易与文档结合的不足（可采用复制、粘贴或专用转换软件），具有精度高、任意放大和缩小的特点，但存在着需到对数坐标互换、百分含量累加、描点以及连线一系列繁杂的步骤，效率也较低，笔者在2004年，由于需向设计单位报送坝料级配曲线电子版，主要就采用AutoCAD这种方式进行绘制级配曲线。

级配曲线的快速绘制在土石坝施工、爆破粒径控制等工作中，往往需要绘制块径的级配曲线，从而确定不均匀系数CU 、曲率系数CC，判断出该料是否平顺、光滑，是否在设计提出的上下包络线内，而对于反滤料，由于反滤层设在产生渗流的两种粗细明显不同的材料之间，以防止产生渗透变形对于反滤料，其最重要的选择指标即为颗粒级配，因此，级配曲线绘制在土工试验中是必须进行的工作，但由于级配曲线水平座标为对数座标，存在着对数座标互换、百分含量累加、描点、连线等一系列繁杂的工作，工作极为枯燥乏味，一般说来，传统绘制级配曲线的方法主要有如下几种：1、采用对数坐标纸，进行手工绘制。

这种方法，在计算机普及前为主要的绘制方式，一般购买印刷好的对数座标纸（或复印设计提供包络图的图表），人工在横坐标上标出颗粒径料、纵坐标上标出小于某粒径累计百分比，然后按计算出的数据在坐标纸上逐点标出点位，采用曲线板进行拟合，绘出级配曲线，再查出诸如D60、D30、D10等特征值，进行系数计算。

手工绘制级配曲线，效率较低，既不美观，绘出的图表大小固定，不易插在文档中（往往采用在文档中预留地方，粘上曲线图表后再复印），同时换算也容易出错，费工费力，笔者在2003年前，受办公条件限制，均采用这种手工绘制的方法进行级配曲线的绘制。

2、采用AutoCAD这类辅助设计绘图软件绘制级配曲线针对手绘方法存在着不美观、不易与文档结合的情况，在级配绘制上，往往采用辅助设计绘图软件进行绘制，如AutoCAD、电子图版等，在绘制方法，首先采用计算器或Excel等工具将各包括图表、粒径等在内的数据换算成对数坐标，然后采用直线、偏移等命令绘出对数座标图，通过手绘曲线命令绘出级配曲线。

这种方法，克服了手绘级配曲线不易与文档结合的不足（可采用复制、粘贴或专用转换软件），具有精度高、任意放大和缩小的特点，但存在着需到对数坐标互换、百分含量累加、描点以及连线一系列繁杂的步骤，效率也较低，笔者在2004年，由于需向设计单位报送坝料级配曲线电子版，主要就采用AutoCAD这种方式进行绘制级配曲线。

Office制作颗粒级配曲线很方便：制作方法如下
2、得到图形：
3、进行调整：
①调整纵坐标，鼠标双击纵坐标数字（或鼠标左键选中纵坐标数字右键—设置坐标轴格式）
修改“坐标轴选项”如下：
修改“线条颜色”改为：实线，颜色选择黑色；修改“线型”为0.25磅。

②调整横坐标，双击横坐标数字
修改坐标轴选项如下：
修改“线条颜色”改为：实线，颜色选择黑色；修改“线型”为0.25磅。

③修改曲线双击选中蓝色曲线依次修改如下：修改“数据标记选项”
修改数据标记填充：
修改“线条线条颜色”为实线黑色；修改“线型”宽度为1.25磅；
修改“标记颜色”为实线黑色；修改“标记线样式”为1磅。

得下图：
④修改图框，鼠标双击图框内部，菜单栏出现如下，在图表布局中选第三个；
得到下图：
删除直线，鼠标选中改直线按delete键删除
修改线条，鼠标双击图框内中线条，“线型”全改为实线黑色
⑤修改坐标轴标题得下图：
完成！。

如何绘制级配颗粒曲线
如何绘制级配颗粒曲线
1.先将土样的颗粒分析填入Excel表格中，如下图所示。

2.然后再点击插入---图表，就会弹出下面的窗口
点击XY散点图，选择图中选住的那一项
3.选择之后然后点击“下一步”，就会出现下面的窗口
4.然后点击数据区域的右边的拾取按钮，然后拾取你所需要的数据，如图中
虚线框就是选择的区域，如果是两个土样，就要点击“系列”，在系列里面添加，如图所示
5.选取完之后点击“下一步”，将会出现下图所示的窗口，然后就填写“标题”，
“x轴表示的名称”，“y轴表示的名称”，然后再点击网格线，把主要网格线和次要网格线全部勾选，如图
6.然后点击“下一步”再点击“完成”
7.然后用鼠标在X轴附近点击右键，点击坐标格式，然后点击刻度，框选对
数刻度，数值次序反转框和数值轴交于最大值，如图所示
8.同样的方法点击Y轴坐标格式，进行修改，纵轴不需要框选对数对数刻度
那一栏。
