级配曲线的快速绘制

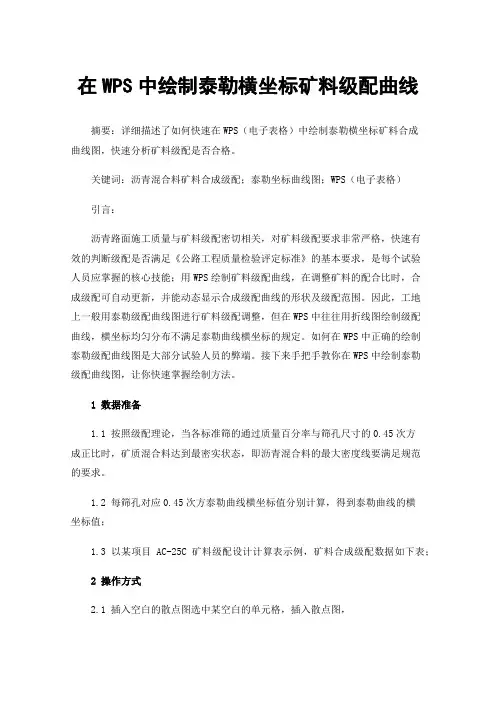

在WPS中绘制泰勒横坐标矿料级配曲线摘要：详细描述了如何快速在WPS（电子表格）中绘制泰勒横坐标矿料合成曲线图，快速分析矿料级配是否合格。

关键词：沥青混合料矿料合成级配；泰勒坐标曲线图；WPS（电子表格）引言：沥青路面施工质量与矿料级配密切相关，对矿料级配要求非常严格，快速有效的判断级配是否满足《公路工程质量检验评定标准》的基本要求，是每个试验人员应掌握的核心技能；用WPS绘制矿料级配曲线，在调整矿料的配合比时，合成级配可自动更新，并能动态显示合成级配曲线的形状及级配范围。

因此，工地上一般用泰勒级配曲线图进行矿料级配调整，但在WPS中往往用折线图绘制级配曲线，横坐标均匀分布不满足泰勒曲线横坐标的规定。

如何在WPS中正确的绘制泰勒级配曲线图是大部分试验人员的弊端。

接下来手把手教你在WPS中绘制泰勒级配曲线图，让你快速掌握绘制方法。

1 数据准备1.1 按照级配理论，当各标准筛的通过质量百分率与筛孔尺寸的0.45次方成正比时，矿质混合料达到最密实状态，即沥青混合料的最大密度线要满足规范的要求。

1.2 每筛孔对应0.45次方泰勒曲线横坐标值分别计算，得到泰勒曲线的横坐标值；1.3 以某项目AC-25C 矿料级配设计计算表示例，矿料合成级配数据如下表；2 操作方式2.1 插入空白的散点图选中某空白的单元格，插入散点图，2.2 插入系列“合成级配”如图1。

(1) 在空白散点图，上，单击右键，在弹出菜单中用左键单击“选择数据(2) 在“选择数据源”对话框中，用左键单击“添加”。

(3) 在“编辑数据系列”对话框中，填入系列名称“合成级配”。

(4) 在“编辑数据系列”对话框中，填入X轴系列值(即用鼠标拖选泰勒曲线横坐标4.732、4.370、3.482、 3.19......312的单元格区域)。

图1 插入系列“合成级配”2.3 调整纵坐标轴（1）鼠标右击纵坐标轴→设置坐标轴格式-→坐标轴选项(最小值固定0;最大值固定100;（2）主要刻度单位固定10;主要刻度线类型无)。

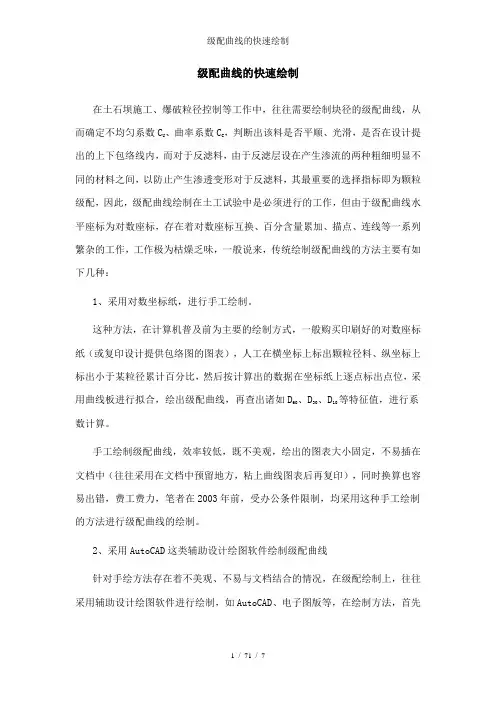

级配曲线的快速绘制在土石坝施工、爆破粒径控制等工作中，往往需要绘制块径的级配曲线，从而确定不均匀系数CU 、曲率系数CC，判断出该料是否平顺、光滑，是否在设计提出的上下包络线内，而对于反滤料，由于反滤层设在产生渗流的两种粗细明显不同的材料之间，以防止产生渗透变形对于反滤料，其最重要的选择指标即为颗粒级配，因此，级配曲线绘制在土工试验中是必须进行的工作，但由于级配曲线水平座标为对数座标，存在着对数座标互换、百分含量累加、描点、连线等一系列繁杂的工作，工作极为枯燥乏味，一般说来，传统绘制级配曲线的方法主要有如下几种：1、采用对数坐标纸，进行手工绘制。

这种方法，在计算机普及前为主要的绘制方式，一般购买印刷好的对数座标纸（或复印设计提供包络图的图表），人工在横坐标上标出颗粒径料、纵坐标上标出小于某粒径累计百分比，然后按计算出的数据在坐标纸上逐点标出点位，采用曲线板进行拟合，绘出级配曲线，再查出诸如D60、D30、D10等特征值，进行系数计算。

手工绘制级配曲线，效率较低，既不美观，绘出的图表大小固定，不易插在文档中（往往采用在文档中预留地方，粘上曲线图表后再复印），同时换算也容易出错，费工费力，笔者在2003年前，受办公条件限制，均采用这种手工绘制的方法进行级配曲线的绘制。

2、采用AutoCAD这类辅助设计绘图软件绘制级配曲线针对手绘方法存在着不美观、不易与文档结合的情况，在级配绘制上，往往采用辅助设计绘图软件进行绘制，如AutoCAD、电子图版等，在绘制方法，首先采用计算器或Excel等工具将各包括图表、粒径等在内的数据换算成对数坐标，然后采用直线、偏移等命令绘出对数座标图，通过手绘曲线命令绘出级配曲线。

这种方法，克服了手绘级配曲线不易与文档结合的不足（可采用复制、粘贴或专用转换软件），具有精度高、任意放大和缩小的特点，但存在着需到对数坐标互换、百分含量累加、描点以及连线一系列繁杂的步骤，效率也较低，笔者在2004年，由于需向设计单位报送坝料级配曲线电子版，主要就采用AutoCAD这种方式进行绘制级配曲线。

颗粒级配曲线速画法
粒级配曲线速画法是一种新的绘画技法，它通过细小的线条和粒子的组合，形成绚丽的色彩，表达出抽象的意象。

这种技法被认为是一种抽象画家的独特风格，它使画面变得更加丰富，表达出画家的思考和情感。

粒级配曲线速画法首先是从画面中抽取出一些细小的线条和粒子，类似于色彩条纹。

然后，通过对这些元素的排列和色彩处理，形成一个抽象的整体，给人以非常绚丽的色彩和细节的感觉。

粒级配曲线速画法的主要特点是它可以表现出抽象的意象，同时也可以拥有细腻的细节，给人以抽象的视觉感受。

用这种技法绘制的画面，可以使画面变得更加有趣，更加有意思。

粒级配曲线速画法不仅使画面变得更加丰富，而且也可以提升画家的艺术水准。

用这种技法来绘制画面，可以让画家发挥自己的想象力，创造出更加精彩的画面。

同时，画家可以通过细节的处理，来表达自己的思想和情感，从而让画面更加有意义。

粒级配曲线速画法是一种新的抽象画法，它可以使画面变得更加丰富多彩，同时还可以提升画家的艺术水准。

用这种技法，画家可以更好地表达自己的思想和情感，创造出更加精彩的画面。

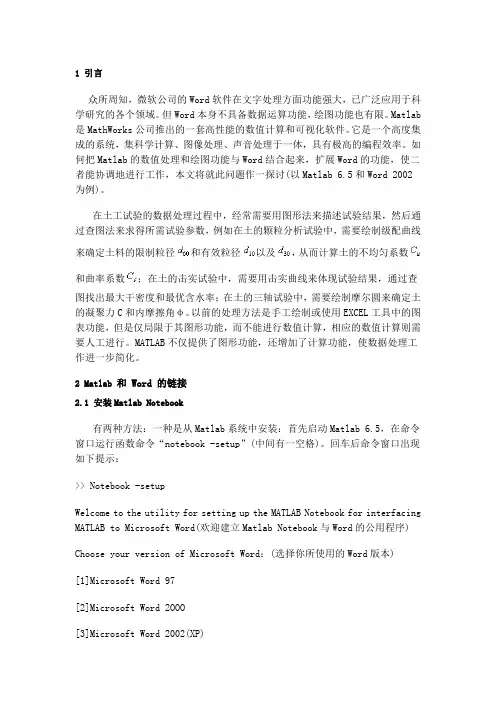

1 引言众所周知，微软公司的Word软件在文字处理方面功能强大，已广泛应用于科学研究的各个领域。

但Word本身不具备数据运算功能，绘图功能也有限。

Matlab 是MathWorks公司推出的一套高性能的数值计算和可视化软件。

它是一个高度集成的系统，集科学计算、图像处理、声音处理于一体，具有极高的编程效率。

如何把Matlab的数值处理和绘图功能与Word结合起来，扩展Word的功能，使二者能协调地进行工作，本文将就此问题作一探讨(以Matlab 6.5和Word 2002为例)。

在土工试验的数据处理过程中，经常需要用图形法来描述试验结果，然后通过查图法来求得所需试验参数，例如在土的颗粒分析试验中，需要绘制级配曲线来确定土料的限制粒径和有效粒径以及，从而计算土的不均匀系数和曲率系数；在土的击实试验中，需要用击实曲线来体现试验结果，通过查图找出最大干密度和最优含水率；在土的三轴试验中，需要绘制摩尔圆来确定土的凝聚力C和内摩擦角φ。

以前的处理方法是手工绘制或使用EXCEL工具中的图表功能，但是仅局限于其图形功能，而不能进行数值计算，相应的数值计算则需要人工进行。

MATLAB不仅提供了图形功能，还增加了计算功能，使数据处理工作进一步简化。

2 Matlab 和 Word 的链接2.1 安装Matlab Notebook有两种方法：一种是从Matlab系统中安装：首先启动Matlab 6.5，在命令窗口运行函数命令“notebook -setup”(中间有一空格)。

回车后命令窗口出现如下提示：>> Notebook -setupWelcome to the utility for setting up the MATLAB Notebook for interfacing MATLAB to Microsoft Word(欢迎建立Matlab Notebook与Word的公用程序)Choose your version of Microsoft Word：(选择你所使用的Word版本)[1]Microsoft Word 97[2]Microsoft Word 2OOO[3]Microsoft Word 2002(XP)[4]Exit，making no changesMicrosoft Word Version：3(我们这里选择3)然后命令窗口出现如下提示：Notebook setup is complete．(Matlab Notebook安装完成)另一种方式是把C：\Matlab6p5\notebook\pc\M_book.dot文件直接拷贝到C：\Program Files\Microsoft office\office 10\2052目录下。

Office制作颗粒级配曲线很方便：制作方法如下
1、随意选取一组数据如下：
粒径1006040201050.20.10.01
筛余%100897662524327197
2在excel2010中选中插入—散点图—带平滑线和数据标记点的散点图（第二个）
2、得到图形：
3、进行调整：
1调整纵坐标，鼠标双击纵坐标数字（或鼠标左键选中纵坐标数字右键—设置坐标轴格式）
修改“坐标轴选项”如下：
修改“线条颜色”改为：实线，颜色选择黑色；修改“线型”为0.25磅。

2调整横坐标，双击横坐标数字
修改坐标轴选项如下：
修改“线条颜色”改为：实线，颜色选择黑色；修改“线型”为0.25磅。

3修改曲线双击选中蓝色曲线依次修改如下：修改“数据标记选项”
修改数据标记填充：
修改“线条线条颜色”为实线黑色；修改“线型”宽度为1.25磅；
修改“标记颜色”为实线黑色；修改“标记线样式”为1磅。

得下图：
4修改图框，鼠标双击图框内部，菜单栏出现如下，在图表布局中选第三个；得到下图：
删除直线，鼠标选中改直线按delete键删除
修改线条，鼠标双击图框内中线条，“线型”全改为实线黑色
5修改坐标轴标题得下图：
完成！。

Office制作颗粒级配曲线很方便：制作方法如下
2、得到图形：
3、进行调整：
①调整纵坐标，鼠标双击纵坐标数字（或鼠标左键选中纵坐标数字右键—设置坐标轴格式）
修改“坐标轴选项”如下：
修改“线条颜色”改为：实线，颜色选择黑色；修改“线型”为0.25磅。

②调整横坐标，双击横坐标数字
修改坐标轴选项如下：
修改“线条颜色”改为：实线，颜色选择黑色；修改“线型”为0.25磅。

③修改曲线双击选中蓝色曲线依次修改如下：修改“数据标记选项”
修改数据标记填充：
修改“线条线条颜色”为实线黑色；修改“线型”宽度为1.25磅；
修改“标记颜色”为实线黑色；修改“标记线样式”为1磅。

得下图：
④修改图框，鼠标双击图框内部，菜单栏出现如下，在图表布局中选第三个；
得到下图：
删除直线，鼠标选中改直线按delete键删除
修改线条，鼠标双击图框内中线条，“线型”全改为实线黑色
⑤修改坐标轴标题得下图：
完成！。

如何绘制级配颗粒曲线
如何绘制级配颗粒曲线
1.先将土样的颗粒分析填入Excel表格中，如下图所示。

2.然后再点击插入---图表，就会弹出下面的窗口
点击XY散点图，选择图中选住的那一项
3.选择之后然后点击“下一步”，就会出现下面的窗口
4.然后点击数据区域的右边的拾取按钮，然后拾取你所需要的数据，如图中
虚线框就是选择的区域，如果是两个土样，就要点击“系列”，在系列里面添加，如图所示
5.选取完之后点击“下一步”，将会出现下图所示的窗口，然后就填写“标题”，
“x轴表示的名称”，“y轴表示的名称”，然后再点击网格线，把主要网格线和次要网格线全部勾选，如图
6.然后点击“下一步”再点击“完成”
7.然后用鼠标在X轴附近点击右键，点击坐标格式，然后点击刻度，框选对
数刻度，数值次序反转框和数值轴交于最大值，如图所示
8.同样的方法点击Y轴坐标格式，进行修改，纵轴不需要框选对数对数刻度
那一栏。

矿料级配曲线的绘制方法：首先要按对数计算出各种颗粒粒径在横坐标轴上的位置，而表示通过百分率的纵坐标则按普通算术坐标绘制，绘制好纵坐标，横坐标后最后计算所得的各种颗粒粒径的通过白分率绘制的坐标图上，在将确定的各点连接成光滑的曲线。

矿料混合料组成设计：1、数解法（1）基本假定、（2）计算过程2：图解法（1）准备工作（2）绘制框图（3）确定各集料用量（4）合成级配的计算与校核。

筛析法检测水泥细度的操作方法和特点能够产生4000~6000Pa负压压力的负压筛析仪、孔径为0.080mm的试验用负压方孔筛1）清理吸尘器中的水泥积存物，接通电源打开负压筛，检查仪器是否能够达到4000~6000Pa负压压力。

（2）称取25g水泥试样，记作m0，倒入负压筛上，开动负压筛析仪，持续过筛2min。

如在筛析过程中看到有水泥附着在筛盖上，可通过敲击使试样落下。

（3）筛析结束后，用天平称取筛中的筛余物，记作m1。

用筛余物的多少表示水泥的细度。

为卡仪法稠度测定的方法：1）用湿布擦搅拌锅和搅拌叶片，将拌和水倒入搅拌锅中，在5~10s内将称好的500g水泥加入水中；启动搅拌机，低速搅拌120s，停15s，然后高速搅拌120s停机。

（2）拌和结束后，立即将拌和好的水泥净浆装入已放在玻璃板上的试模中，用小刀插捣数次，刮去多余的净浆。

（3）迅速将试模和底板移到维卡仪上，降低试杆直到与水泥净浆表面接触，拧紧螺丝1~2s后，突然放松，使试杆垂直自由地沉入水泥净浆中。

在试杆停止沉入或释放试杆30s时记录试杆到底板的距离。

（4）整个操作应在搅拌后1.5min内完成。

以试杆沉入净浆并距底板6±1mm的水泥净浆为标准稠度净浆。

其拌和用水量为该水泥的标准稠度用水量，以水泥质量的百分比计。

试锥法中调整水量法和用固定水量法的关系及超着步骤1）采用固定用水量法测定时，拌和用水量为142.5mL，精确到0.5mL。

（2）用湿布擦搅拌锅和搅拌叶片，将拌和水倒入搅拌锅中，在5~10s内将称好的500g 水泥加入水中；启动搅拌机，低速搅拌120s，停15s，然后高速搅拌120s停机。

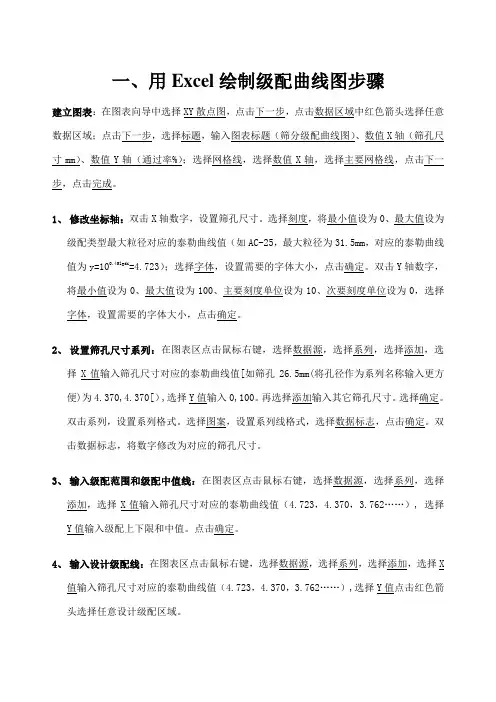

一、用Excel绘制级配曲线图步骤建立图表：在图表向导中选择XY散点图，点击下一步，点击数据区域中红色箭头选择任意数据区域；点击下一步，选择标题，输入图表标题（筛分级配曲线图）、数值X轴（筛孔尺寸mm）、数值Y轴（通过率%）；选择网格线，选择数值X轴，选择主要网格线，点击下一步，点击完成。

1、修改坐标轴：双击X轴数字，设置筛孔尺寸。

选择刻度，将最小值设为0、最大值设为级配类型最大粒径对应的泰勒曲线值（如AC-25，最大粒径为31.5mm，对应的泰勒曲线值为y=100.45lgdi=4.723）；选择字体，设置需要的字体大小，点击确定。

双击Y轴数字，将最小值设为0、最大值设为100、主要刻度单位设为10、次要刻度单位设为0，选择字体，设置需要的字体大小，点击确定。

2、设置筛孔尺寸系列：在图表区点击鼠标右键，选择数据源，选择系列，选择添加，选择X值输入筛孔尺寸对应的泰勒曲线值[如筛孔26.5mm(将孔径作为系列名称输入更方便)为4.370,4.370[）,选择Y值输入0,100。

再选择添加输入其它筛孔尺寸。

选择确定。

双击系列，设置系列格式。

选择图案，设置系列线格式，选择数据标志，点击确定。

双击数据标志，将数字修改为对应的筛孔尺寸。

3、输入级配范围和级配中值线：在图表区点击鼠标右键，选择数据源，选择系列，选择添加，选择X值输入筛孔尺寸对应的泰勒曲线值（4.723，4.370，3.762……）, 选择Y值输入级配上下限和中值。

点击确定。

4、输入设计级配线：在图表区点击鼠标右键，选择数据源，选择系列，选择添加，选择X值输入筛孔尺寸对应的泰勒曲线值（4.723，4.370，3.762……）,选择Y值点击红色箭头选择任意设计级配区域。

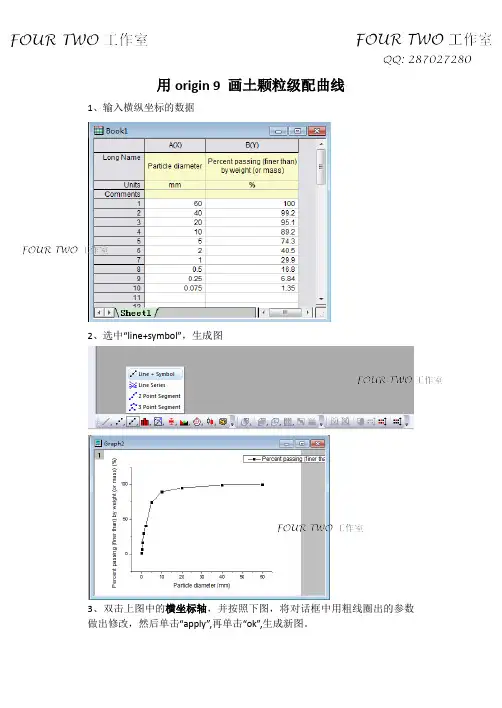

用origin 9 画土颗粒级配曲线
1、输入横纵坐标的数据
2、选中“line+symbol”，生成图
3、双击上图中的横坐标轴，并按照下图，将对话框中用粗线圈出的参数做出修改，然后单击“apply”,再单击“ok”,生成新图。

4、双击上图中的纵坐标轴，并按照下图，将对话框中用粗线圈出的参数做出修改，然后单击“apply”,再单击“ok”,生成新图。

5、然后通过教材P97的贴纸上的方法将坐标轴中的上方的横坐标和右方的纵坐标添加上
6、双击Graph 图表坐标轴，找到Grid Lines，其中有Major Grid Or Minor Grid，即主网格和次网格。

（教材的P81有讲解）。

摘要：在土石坝施工、爆破粒径控制等工作中，往往需要绘制块径级配曲线图，以确定不均匀系数cu、曲率系数cc及曲线是否平顺、光滑，是否在上下包络线内，从而判断级配是否良好、连续，对于反滤料设计，更是要求严格控制该料的d85、d15等特征值，级配曲线绘制工作量较大，本文中介绍了利用计算机自动计算和图表功能，快速绘制级配曲线的方法，可减轻工作量，提高工作效率，减少出错率，无疑有一定的实用价值。
