快速绘制级配曲线1

级配曲线的快速绘制在土石坝施工、爆破粒径控制等工作中，往往需要绘制块径的级配曲线，从而确定不均匀系数CU 、曲率系数CC，判断出该料是否平顺、光滑，是否在设计提出的上下包络线内，而对于反滤料，由于反滤层设在产生渗流的两种粗细明显不同的材料之间，以防止产生渗透变形对于反滤料，其最重要的选择指标即为颗粒级配，因此，级配曲线绘制在土工试验中是必须进行的工作，但由于级配曲线水平座标为对数座标，存在着对数座标互换、百分含量累加、描点、连线等一系列繁杂的工作，工作极为枯燥乏味，一般说来，传统绘制级配曲线的方法主要有如下几种：1、采用对数坐标纸，进行手工绘制。

这种方法，在计算机普及前为主要的绘制方式，一般购买印刷好的对数座标纸（或复印设计提供包络图的图表），人工在横坐标上标出颗粒径料、纵坐标上标出小于某粒径累计百分比，然后按计算出的数据在坐标纸上逐点标出点位，采用曲线板进行拟合，绘出级配曲线，再查出诸如D60、D30、D10等特征值，进行系数计算。

手工绘制级配曲线，效率较低，既不美观，绘出的图表大小固定，不易插在文档中（往往采用在文档中预留地方，粘上曲线图表后再复印），同时换算也容易出错，费工费力，笔者在2003年前，受办公条件限制，均采用这种手工绘制的方法进行级配曲线的绘制。

2、采用AutoCAD这类辅助设计绘图软件绘制级配曲线针对手绘方法存在着不美观、不易与文档结合的情况，在级配绘制上，往往采用辅助设计绘图软件进行绘制，如AutoCAD、电子图版等，在绘制方法，首先采用计算器或Excel等工具将各包括图表、粒径等在内的数据换算成对数坐标，然后采用直线、偏移等命令绘出对数座标图，通过手绘曲线命令绘出级配曲线。

这种方法，克服了手绘级配曲线不易与文档结合的不足（可采用复制、粘贴或专用转换软件），具有精度高、任意放大和缩小的特点，但存在着需到对数坐标互换、百分含量累加、描点以及连线一系列繁杂的步骤，效率也较低，笔者在2004年，由于需向设计单位报送坝料级配曲线电子版，主要就采用AutoCAD这种方式进行绘制级配曲线。

Office制作颗粒级配曲线很方便：制作方法如下
1、随意选取一组数据如下：
粒径1006040201050.20.10.01
筛余%100897662524327197
2在excel2010中选中插入—散点图—带平滑线和数据标记点的散点图（第二个）
2、得到图形：
3、进行调整：
1调整纵坐标，鼠标双击纵坐标数字（或鼠标左键选中纵坐标数字右键—设置坐标轴格式）
修改“坐标轴选项”如下：
修改“线条颜色”改为：实线，颜色选择黑色；修改“线型”为0.25磅。

2调整横坐标，双击横坐标数字
修改坐标轴选项如下：
修改“线条颜色”改为：实线，颜色选择黑色；修改“线型”为0.25磅。

3修改曲线双击选中蓝色曲线依次修改如下：修改“数据标记选项”
修改数据标记填充：
修改“线条线条颜色”为实线黑色；修改“线型”宽度为1.25磅；
修改“标记颜色”为实线黑色；修改“标记线样式”为1磅。

得下图：
4修改图框，鼠标双击图框内部，菜单栏出现如下，在图表布局中选第三个；得到下图：
删除直线，鼠标选中改直线按delete键删除
修改线条，鼠标双击图框内中线条，“线型”全改为实线黑色
5修改坐标轴标题得下图：
完成！。

Office制作颗粒级配曲线很方便：制作方法如下
2、得到图形：
3、进行调整：
①调整纵坐标，鼠标双击纵坐标数字（或鼠标左键选中纵坐标数字右键—设置坐标轴格式）
修改“坐标轴选项”如下：
修改“线条颜色”改为：实线，颜色选择黑色；修改“线型”为0.25磅。

②调整横坐标，双击横坐标数字
修改坐标轴选项如下：
修改“线条颜色”改为：实线，颜色选择黑色；修改“线型”为0.25磅。

③修改曲线双击选中蓝色曲线依次修改如下：修改“数据标记选项”
修改数据标记填充：
修改“线条线条颜色”为实线黑色；修改“线型”宽度为1.25磅；
修改“标记颜色”为实线黑色；修改“标记线样式”为1磅。

得下图：
④修改图框，鼠标双击图框内部，菜单栏出现如下，在图表布局中选第三个；
得到下图：
删除直线，鼠标选中改直线按delete键删除
修改线条，鼠标双击图框内中线条，“线型”全改为实线黑色
⑤修改坐标轴标题得下图：
完成！。

如何绘制级配颗粒曲线
如何绘制级配颗粒曲线
1.先将土样的颗粒分析填入Excel表格中，如下图所示。

2.然后再点击插入---图表，就会弹出下面的窗口
点击XY散点图，选择图中选住的那一项
3.选择之后然后点击“下一步”，就会出现下面的窗口
4.然后点击数据区域的右边的拾取按钮，然后拾取你所需要的数据，如图中
虚线框就是选择的区域，如果是两个土样，就要点击“系列”，在系列里面添加，如图所示
5.选取完之后点击“下一步”，将会出现下图所示的窗口，然后就填写“标题”，
“x轴表示的名称”，“y轴表示的名称”，然后再点击网格线，把主要网格线和次要网格线全部勾选，如图
6.然后点击“下一步”再点击“完成”
7.然后用鼠标在X轴附近点击右键，点击坐标格式，然后点击刻度，框选对
数刻度，数值次序反转框和数值轴交于最大值，如图所示
8.同样的方法点击Y轴坐标格式，进行修改，纵轴不需要框选对数对数刻度
那一栏。

矿料级配曲线的绘制方法：首先要按对数计算出各种颗粒粒径在横坐标轴上的位置，而表示通过百分率的纵坐标则按普通算术坐标绘制，绘制好纵坐标，横坐标后最后计算所得的各种颗粒粒径的通过白分率绘制的坐标图上，在将确定的各点连接成光滑的曲线。

矿料混合料组成设计：1、数解法（1）基本假定、（2）计算过程2：图解法（1）准备工作（2）绘制框图（3）确定各集料用量（4）合成级配的计算与校核。

筛析法检测水泥细度的操作方法和特点能够产生4000~6000Pa负压压力的负压筛析仪、孔径为0.080mm的试验用负压方孔筛1）清理吸尘器中的水泥积存物，接通电源打开负压筛，检查仪器是否能够达到4000~6000Pa负压压力。

（2）称取25g水泥试样，记作m0，倒入负压筛上，开动负压筛析仪，持续过筛2min。

如在筛析过程中看到有水泥附着在筛盖上，可通过敲击使试样落下。

（3）筛析结束后，用天平称取筛中的筛余物，记作m1。

用筛余物的多少表示水泥的细度。

为卡仪法稠度测定的方法：1）用湿布擦搅拌锅和搅拌叶片，将拌和水倒入搅拌锅中，在5~10s内将称好的500g水泥加入水中；启动搅拌机，低速搅拌120s，停15s，然后高速搅拌120s停机。

（2）拌和结束后，立即将拌和好的水泥净浆装入已放在玻璃板上的试模中，用小刀插捣数次，刮去多余的净浆。

（3）迅速将试模和底板移到维卡仪上，降低试杆直到与水泥净浆表面接触，拧紧螺丝1~2s后，突然放松，使试杆垂直自由地沉入水泥净浆中。

在试杆停止沉入或释放试杆30s时记录试杆到底板的距离。

（4）整个操作应在搅拌后1.5min内完成。

以试杆沉入净浆并距底板6±1mm的水泥净浆为标准稠度净浆。

其拌和用水量为该水泥的标准稠度用水量，以水泥质量的百分比计。

试锥法中调整水量法和用固定水量法的关系及超着步骤1）采用固定用水量法测定时，拌和用水量为142.5mL，精确到0.5mL。

（2）用湿布擦搅拌锅和搅拌叶片，将拌和水倒入搅拌锅中，在5~10s内将称好的500g 水泥加入水中；启动搅拌机，低速搅拌120s，停15s，然后高速搅拌120s停机。

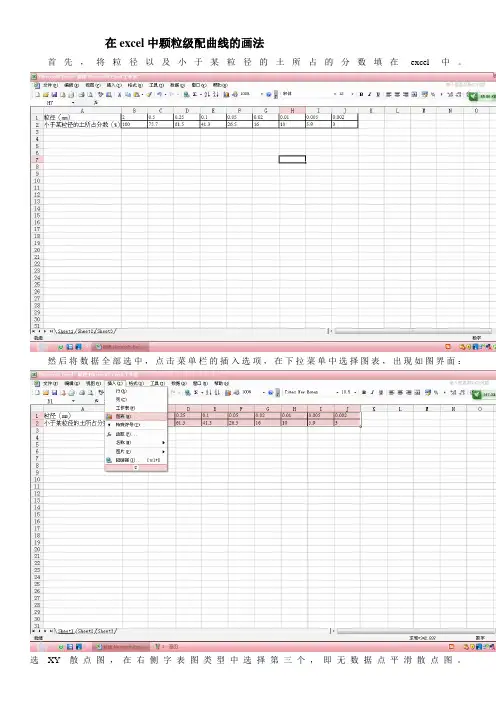

在excel中颗粒级配曲线的画法
首先，将粒径以及小于某粒径的土所占的分数填在excel中。

然后将数据全部选中，点击菜单栏的插入选项，在下拉菜单中选择图表，出现如图界面：选XY散点图，在右侧字表图类型中选择第三个，即无数据点平滑散点图。

接下来点击下一步，这一界面不用管，直接点下一步，
在标题中输入图表标题，X轴Y轴标示量，选中网格线选项卡，都打上对号，然后直接点完成，记得到大致曲线。

接下来右击X轴选择坐标轴格式，
在刻度选项卡中设置数值，根据实际情况选择，Y轴同理。

这样就得到完整的颗粒级配曲线图了。

1 引言众所周知，微软公司的Word软件在文字处理方面功能强大，已广泛应用于科学研究的各个领域。

但Word本身不具备数据运算功能，绘图功能也有限。

Matlab 是MathWorks公司推出的一套高性能的数值计算和可视化软件。

它是一个高度集成的系统，集科学计算、图像处理、声音处理于一体，具有极高的编程效率。

如何把Matlab的数值处理和绘图功能与Word结合起来，扩展Word的功能，使二者能协调地进行工作，本文将就此问题作一探讨(以Matlab 6.5和Word 2002为例)。

在土工试验的数据处理过程中，经常需要用图形法来描述试验结果，然后通过查图法来求得所需试验参数，例如在土的颗粒分析试验中，需要绘制级配曲线来确定土料的限制粒径和有效粒径以及，从而计算土的不均匀系数和曲率系数；在土的击实试验中，需要用击实曲线来体现试验结果，通过查图找出最大干密度和最优含水率；在土的三轴试验中，需要绘制摩尔圆来确定土的凝聚力C和内摩擦角φ。

以前的处理方法是手工绘制或使用EXCEL工具中的图表功能，但是仅局限于其图形功能，而不能进行数值计算，相应的数值计算则需要人工进行。

MATLAB不仅提供了图形功能，还增加了计算功能，使数据处理工作进一步简化。

2 Matlab 和 Word 的链接2.1 安装Matlab Notebook有两种方法：一种是从Matlab系统中安装：首先启动Matlab 6.5，在命令窗口运行函数命令“notebook -setup”(中间有一空格)。

回车后命令窗口出现如下提示：>> Notebook -setupWelcome to the utility for setting up the MATLAB Notebook for interfacing MATLAB to Microsoft Word(欢迎建立Matlab Notebook与Word的公用程序)Choose your version of Microsoft Word：(选择你所使用的Word版本)[1]Microsoft Word 97[2]Microsoft Word 2OOO[3]Microsoft Word 2002(XP)[4]Exit，making no changesMicrosoft Word Version：3(我们这里选择3)然后命令窗口出现如下提示：Notebook setup is complete．(Matlab Notebook安装完成)另一种方式是把C：\Matlab6p5\notebook\pc\M_book.dot文件直接拷贝到C：\Program Files\Microsoft office\office 10\2052目录下。

用origin 9 画土颗粒级配曲线
1、输入横纵坐标的数据
2、选中“line+symbol”，生成图
3、双击上图中的横坐标轴，并按照下图，将对话框中用粗线圈出的参数做出修改，然后单击“apply”,再单击“ok”,生成新图。

4、双击上图中的纵坐标轴，并按照下图，将对话框中用粗线圈出的参数做出修改，然后单击“apply”,再单击“ok”,生成新图。

5、然后通过教材P97的贴纸上的方法将坐标轴中的上方的横坐标和右方的纵坐标添加上
6、双击Graph 图表坐标轴，找到Grid Lines，其中有Major Grid Or Minor Grid，即主网格和次网格。

（教材的P81有讲解）。

摘要：在土石坝施工、爆破粒径控制等工作中，往往需要绘制块径级配曲线图，以确定不均匀系数cu、曲率系数cc及曲线是否平顺、光滑，是否在上下包络线内，从而判断级配是否良好、连续，对于反滤料设计，更是要求严格控制该料的d85、d15等特征值，级配曲线绘制工作量较大，本文中介绍了利用计算机自动计算和图表功能，快速绘制级配曲线的方法，可减轻工作量，提高工作效率，减少出错率，无疑有一定的实用价值。

关键词：级配曲线快速绘制在土石坝施工、爆破粒径控制等工作中，往往需要绘制块径的级配曲线，从而确定不均匀系数cu 、曲率系数cc，判断出该料是否平顺、光滑，是否在设计提出的上下包络线内，而对于反滤料，由于反滤层设在产生渗流的两种粗细明显不同的材料之间，以防止产生渗透变形对于反滤料，其最重要的选择指标即为颗粒级配，因此，级配曲线绘制在土工试验中是必须进行的工作，但由于级配曲线水平座标为对数座标，存在着对数座标互换、百分含量累加、描点、连线等一系列繁杂的工作，工作极为枯燥乏味，一般说来，传统绘制级配曲线的方法主要有如下几种：1、采用对数坐标纸，进行手工绘制。

这种方法，在计算机普及前为主要的绘制方式，一般购买印刷好的对数座标纸（或复印设计提供包络图的图表），人工在横坐标上标出颗粒径料、纵坐标上标出小于某粒径累计百分比，然后按计算出的数据在坐标纸上逐点标出点位，采用曲线板进行拟合，绘出级配曲线，再查出诸如d60、d30、d10等特征值，进行系数计算。

手工绘制级配曲线，效率较低，既不美观，绘出的图表大小固定，不易插在文档中（往往采用在文档中预留地方，粘上曲线图表后再复印），同时换算也容易出错，费工费力，笔者在2003年前，受办公条件限制，均采用这种手工绘制的方法进行级配曲线的绘制。

2、采用autocad这类辅助设计绘图软件绘制级配曲线针对手绘方法存在着不美观、不易与文档结合的情况，在级配绘制上，往往采用辅助设计绘图软件进行绘制，如autocad、电子图版等，在绘制方法，首先采用计算器或excel等工具将各包括图表、粒径等在内的数据换算成对数坐标，然后采用直线、偏移等命令绘出对数座标图，通过手绘曲线命令绘出级配曲线。

一、用Excel绘制级配曲线图步骤
建立图表：在图表向导中选择XY散点图，点击下一步，点击数据区域中红色箭头选择任意数据区域；点击下一步，选择标题，输入图表标题（筛分级配曲线图）、数值X轴（筛孔尺寸mm）、数值Y 轴（通过率%）；选择网格线，选择数值X轴，选择主要网格线，点击下一步，点击完成。

1、
2、
设置系列格式。

选择图案，设置系列线格式，选择数据标志，点击确定。

双击数据标志，将数字修改为对应的筛孔尺寸。

3、输入级配范围和级配中值线：在图表区点击鼠标右键，选择数据源，选择系列，选择添加，选
择X值输入筛孔尺寸对应的泰勒曲线值（4.723，4.370，3.762……）, 选择Y值输入级配上下
------来源网络，仅供参考
限和中值。

点击确定。

4、输入设计级配线：在图表区点击鼠标右键，选择数据源，选择系列，选择添加，选择X值输入
筛孔尺寸对应的泰勒曲线值（4.723，4.370，3.762……）,选择Y值点击红色箭头选择任意设计级配区域。

5、
------来源网络，仅供参考。

Excel绘制泰勒曲线级配图(2011-03-21 17:14:17)转载▼标签：转载分类：VisualBasicApplication原文地址：[原创]Excel绘制泰勒曲线级配图作者：夏夜听浪矿料级配在公路工程中有着重要的应用，合理设置不同矿料间的比例对工程质量、成本等方面有着很大影响。

因此，在配合比计划阶段经常需要先绘制出合成级配图，为分析配料比例提供详细的信息。

我们知道现行技术规范规定级配图的绘制必须采用泰勒曲线。

而泰勒曲线的特点是X轴（孔径）是不等距的，且需要按某一个规律变化间距。

实际上我们需要在图表X轴上显示的是筛孔孔径（如：31.5、26.5、19和16等）。

这为我们在绘制级配图时制造了困难。

朋友和同事经常问我要怎样才能准确绘制级配图，今天我把主要绘制步骤和小技巧写出来，供大家参考。

所谓条条大路通罗马，大家有更好方法可以一起分享！一、绘制前准备工作：准备好矿料筛分数据（以下沥青矿料数据），如图:根据上面的基础数据，我们可以绘制下面出矿料合成级配图1。

转换孔径数据。

为了绘制不等距的X轴，我们先将孔径数据转泰勒曲线系数（规程已有转好系数），表中的单元格C2就是转好的。

2。

建立一个辅助线，先在表上填写有关数据，我在单元格C7：O7中全部填0，具体作用后面会详细说明。

二、绘制图表：1。

绘制基础图表。

拉选单元格C2：O6,并在菜单栏中的[插入]→[图表]选项,打开[图表向导]对话框。

选择[XY散点图]在图表类型中的[平滑散点图]，点击[完成]，这时基础图表已完成，如图2。

隐藏图表X轴数据和调整图表Y轴的刻度范围。

选中图表，然后右击鼠标，在弹出的快捷菜单中选择[图表选项]选项，打开[图表选项对话框]，选择其中的[坐标轴]选项卡，取消[数值(X)轴]选项,最后[确定]。

如图:调整图表Y轴的刻度范围。

双击图表的Y轴，打开[坐标轴格式]对话框，选择[刻度]选项卡，设置Y坐标轴的刻度范围,最后[确定]。

砂的级配曲线
砂的级配曲线是反映砂子粗细程度和颗粒级配的曲线。

以下是绘制砂的级配曲线的步骤：
准备数据：需要知道砂子的筛分析数据，包括不同孔径筛子的筛余量和通过量。

计算累计筛余量：将每个筛子的筛余量累加起来，得到累计筛余量。

绘制坐标系：以筛孔尺寸为横坐标，以累计筛余量为纵坐标，绘制坐标系。

绘制级配曲线：根据累计筛余量的数据，在坐标系中绘制出一条曲线，即为砂的级配曲线。

通过绘制级配曲线可以了解砂子的粗细程度和颗粒级配，为工程设计和施工提供依据。

骨料级配曲线1. 引言骨料级配曲线是工程中常用的一种曲线，用于描述骨料在混凝土或沥青混合料中的粒径分布情况。

通过分析骨料级配曲线，可以评估混合料的质量、确定最佳骨料比例以及优化工程设计。

2. 骨料级配曲线的定义骨料级配曲线是指将不同粒径的骨料按照其所占总质量的百分比绘制在坐标系上得到的一条曲线。

通常，横轴表示骨料粒径（通常取对数值），纵轴表示该粒径下所占总质量的百分比。

3. 骨料级配曲线的绘制方法绘制骨料级配曲线需要进行以下步骤： 1. 收集不同粒径的骨料样本，并进行筛分实验。

2. 根据筛分实验结果，计算出每个筛孔尺寸下通过的颗粒质量。

3. 计算出每个筛孔尺寸下通过颗粒质量与总质量之比。

4. 绘制累积通过颗粒质量与筛孔尺寸之间的曲线。

4. 骨料级配曲线的分类根据骨料级配曲线的形状，可以将其分为以下几类： - 过于集中型：曲线呈现出较为陡峭的形状，表示骨料粒径分布较为集中。

- 过于平坦型：曲线呈现出较为平缓的形状，表示骨料粒径分布较为均匀。

- 中等型：介于过于集中型和过于平坦型之间。

5. 骨料级配曲线的分析与应用通过对骨料级配曲线进行分析，可以得出以下信息： - 最大粒径：骨料级配曲线中最大颗粒所对应的筛孔尺寸即为最大粒径。

- 最小粒径：骨料级配曲线中最小颗粒所对应的筛孔尺寸即为最小粒径。

- 级配系数：通过计算不同筛孔尺寸下通过颗粒质量与总质量之比的标准差，可以得到级配系数。

级配系数越小，表示骨料级配越均匀。

- 均值粒径：通过计算不同筛孔尺寸下通过颗粒质量与总质量之比的平均值，可以得到均值粒径。

均值粒径越大，表示骨料级配中颗粒越粗。

骨料级配曲线的应用主要包括以下几个方面： 1. 工程设计：根据不同工程要求，选择合适的骨料级配曲线，以达到设计要求。

2. 质量控制：通过对骨料级配曲线进行分析，可以评估混合料的质量，并进行调整和优化。

3. 材料选择：根据工程需求和材料特性，选择合适的骨料级配曲线。

级配曲线的快速绘制在土石坝施工、爆破粒径控制等工作中，往往需要绘制块径的级配曲线，从而确定不均匀系数CU 、曲率系数CC，判断出该料是否平顺、光滑，是否在设计提出的上下包络线内，而对于反滤料，由于反滤层设在产生渗流的两种粗细明显不同的材料之间，以防止产生渗透变形对于反滤料，其最重要的选择指标即为颗粒级配，因此，级配曲线绘制在土工试验中是必须进行的工作，但由于级配曲线水平座标为对数座标，存在着对数座标互换、百分含量累加、描点、连线等一系列繁杂的工作，工作极为枯燥乏味，一般说来，传统绘制级配曲线的方法主要有如下几种：1、采用对数坐标纸，进行手工绘制。

这种方法，在计算机普及前为主要的绘制方式，一般购买印刷好的对数座标纸（或复印设计提供包络图的图表），人工在横坐标上标出颗粒径料、纵坐标上标出小于某粒径累计百分比，然后按计算出的数据在坐标纸上逐点标出点位，采用曲线板进行拟合，绘出级配曲线，再查出诸如D60、D30、D10等特征值，进行系数计算。

手工绘制级配曲线，效率较低，既不美观，绘出的图表大小固定，不易插在文档中（往往采用在文档中预留地方，粘上曲线图表后再复印），同时换算也容易出错，费工费力，笔者在2003年前，受办公条件限制，均采用这种手工绘制的方法进行级配曲线的绘制。

2、采用AutoCAD这类辅助设计绘图软件绘制级配曲线针对手绘方法存在着不美观、不易与文档结合的情况，在级配绘制上，往往采用辅助设计绘图软件进行绘制，如AutoCAD、电子图版等，在绘制方法，首先采用计算器或Excel等工具将各包括图表、粒径等在内的数据换算成对数坐标，然后采用直线、偏移等命令绘出对数座标图，通过手绘曲线命令绘出级配曲线。

这种方法，克服了手绘级配曲线不易与文档结合的不足（可采用复制、粘贴或专用转换软件），具有精度高、任意放大和缩小的特点，但存在着需到对数坐标互换、百分含量累加、描点以及连线一系列繁杂的步骤，效率也较低，笔者在2004年，由于需向设计单位报送坝料级配曲线电子版，主要就采用AutoCAD这种方式进行绘制级配曲线。

级配曲线的快速绘制(1)
摘要：在土石坝施工、爆破粒
径控制等工作中，往往需要绘Array制块径级配曲线图，以确定不
均匀系数cu、曲率系数cc及
曲线是否平顺、光滑，是否在
上下包络线内，从而判定级配
是否良好、连续，对于反滤料设计，更是要求严格控制该料的d85、d15等特征
值，级配曲线绘制工作量较大，本文中介绍了利用计算机自动计算和图表功
能，快速绘制级配曲线的方法，可减轻工作量，提高工作效率，减少出错率，
无疑有一定的实用价值。

要害词：级配曲线快速绘制
在土石坝施工、爆破粒径控制等工作中，往往需要绘制块径的级配曲线，
从而确定不均匀系数cu、曲率系数cc，判定出该料是否平顺、光滑，是否在设
计提出的上下包络线内，而对于反滤料，由于反滤层设在产生渗流的两种粗细
明显不同的材料之间，以防止产生渗透变形对于反滤料，其最重要的选择指标
即为颗粒级配，因此，级配曲线绘制在土工试验中是必须进行的工作，但由于
级配曲线水平座标为对数座标，存在着对数座标互换、百分含量累加、描点、
连线等一系列繁杂的工作，工作极为枯燥乏味，一般说来，传统绘制级配曲线
的方法主要有如下几种：
1、采用对数坐标纸，进行手工绘制。

这种方法，在计算机普及前为主要的绘制方式，一般购买印刷好的对数座
标纸（或复印设计提供包络图的图表），人工在横坐标上标出颗粒径料、纵坐
标上标出小于某粒径累计百分比，然后按计算出的数据在坐标纸上逐点标出点
位，采用曲线板进行拟合，绘出级配曲线，再查出诸如d。

再点击左上角的菜单栏的添加图表元素，选择网格线-主轴次要垂直网格线。此时，大致的尾砂级配曲线图便绘 制成功了。接下来要做的就是添加横纵坐标轴轴标题之类的，以及修改下次要垂直网格线的颜色。
Oringin8.0 作图与此类似，只需将横坐标改为对数刻度，以及将 From To 的数值互换下即可。然后将 Top 坐标
杨磊
yanglei_neu@
东北大学
轴的 SELECTIO 选项设置成下图所示，再将 Grid Lines 选项下的 major grid 和 minor grid 均打上勾，将颜色均
选择为 Gray。此时应将横坐标轴（选择 BOttom）的 Title & Format 下的 Major 改为 None。
杨磊
yanglei_neu@
东北大学
尾砂级配曲线的绘制
以某矿山全尾砂为例，检测中心为东北大学分析测试中心。图中红线为不同粒径对应的体积百分比，曲线下方 为相应的数据。
将不同粒径对应的体积密度数据输入 Excel 表格中，并且计算不同粒径范围对应的累积百分比。 接下来对粒径和累积分布百分比两组数据插入带平滑线和数据标记的散点图，如下图所示。
Origin 作的级配曲线图如下图所示，只需将对应的横纵标题加上即可。
累 积 百 分 比 （ ）
粒径（µm）%Fra bibliotek杨磊yanglei_neu@
东北大学
然后选中横坐标数值，Excel 界面右边将会提示设置坐标轴格式。选择坐标轴选项，将最大值改为 300，主要 单位和次要单位均为 10。纵坐标交叉项下选择最大纵坐标值，选中对数刻度及逆序刻度值。选中纵坐标数值，将最 大值改为 100，主要单位为 20，次要单位为 4。
