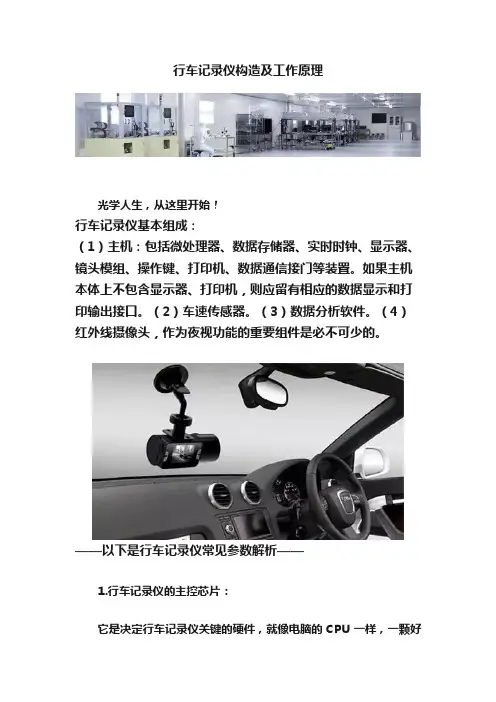

行车记录仪构造及工作原理光学人生，从这里开始！行车记录仪基本组成：（1）主机：包括微处理器、数据存储器、实时时钟、显示器、镜头模组、操作键、打印机、数据通信接门等装置。

如果主机本体上不包含显示器、打印机，则应留有相应的数据显示和打印输出接口。

（2）车速传感器。

（3）数据分析软件。

（4）红外线摄像头，作为夜视功能的重要组件是必不可少的。

——以下是行车记录仪常见参数解析——1.行车记录仪的主控芯片：它是决定行车记录仪关键的硬件，就像电脑的CPU一样，一颗好“心”是处理诸多繁杂事情的关键。

下面芯片品牌是按照从优到底排列的：安霸(Ambarella)、台湾的tiotech、卓然(Zoran)、联咏(Novatek)、前面是高中档的，而太欣(STK)、倚强(SQ)和凌阳(Sunplus)主要用在低端。

不知大家注意没有，采用安霸的行车记录仪都会标注出来并且特别强调，而不是的就一笔带过低端的甚至提都不提。

2.行车记录的清晰度:以前一直以为分辨率越高画面越清晰，通过了解它们是不能划等号的，真正影响图像清晰度的原因有很多：视频采集卡、图像处理技术、镜头、光源环境等等。

而常说的分辨率大家可以通过电脑显示器分辨率调节感受一下，不同的分辨率给我们的感觉差不多，只是大小发生了变化而画面清晰度好像没影响。

因此不必纠结于图像像素、分辨率、清晰度，不必被参数蒙蔽，做个眼见为实的好。

3.行车记录仪的流畅度：其实视频就是一个一个单张画面连续播放形成，一个画面就是一帧；一秒钟播放的画面数就是帧率；单个画面大小就是分辨率。

当视频画面每秒钟能到达24帧，人眼观看就会感觉流畅了，当低于它时就会觉得卡，像幻灯片了。

现在有很多行车记录仪标有FULL HD高清，就是分辨率达到1920*1080P/30帧，硬件解码中能达到这个标准的有安霸，台湾tiotech（没有看到相关数据不好说），其它的大多是软解了。

也就是说一款一般方案的产品在拍摄1280*720P时能达到30帧，但拍摄1920*1080P时就只有20帧或更低了，播放也就出现卡而不流畅了。

行车记录仪工作原理行车记录仪，又称为车载视频记录仪，是一种能够记录车辆行驶过程中视频和音频的设备。

它通常安装在汽车的前挡风玻璃上，可以记录车辆行驶过程中的画面和声音，并保存在存储卡中。

行车记录仪的工作原理是通过摄像头和存储设备来实现的，下面将详细介绍行车记录仪的工作原理。

首先，行车记录仪的核心部件是摄像头。

摄像头通常安装在行车记录仪的机身上，通过固定支架安装在汽车的前挡风玻璃上。

摄像头可以实时拍摄车辆行驶过程中的画面，并将画面传输到行车记录仪的主控芯片上。

其次，行车记录仪的主控芯片是控制整个设备工作的核心部件。

主控芯片接收摄像头传输过来的视频信号，并对视频信号进行处理和压缩，然后将处理后的视频信号保存在存储设备中。

主控芯片还可以控制行车记录仪的各种功能，如录像、拍照、循环录制等。

另外，行车记录仪的存储设备通常是内置的存储卡，如TF卡或SD卡。

主控芯片将处理后的视频信号保存在存储卡中，用户可以通过取出存储卡将视频文件传输到电脑或其他设备上观看。

此外，行车记录仪还有一些辅助部件，如GPS模块、G传感器等。

GPS模块可以记录车辆行驶过程中的位置信息，并将位置信息嵌入到视频文件中，以便用户在回放视频时查看车辆行驶的轨迹。

G传感器可以感知车辆的加速度和震动，当发生碰撞或急刹车时，G传感器会自动触发紧急录像功能，保护重要的视频文件不被覆盖。

总的来说，行车记录仪的工作原理是通过摄像头实时拍摄车辆行驶过程中的画面，经过主控芯片处理和压缩后保存在存储设备中。

同时，辅助部件如GPS模块和G传感器可以为视频文件提供更多的信息和保护。

行车记录仪的工作原理简单而有效，能够为车辆行驶过程提供有力的证据，保障驾驶安全。

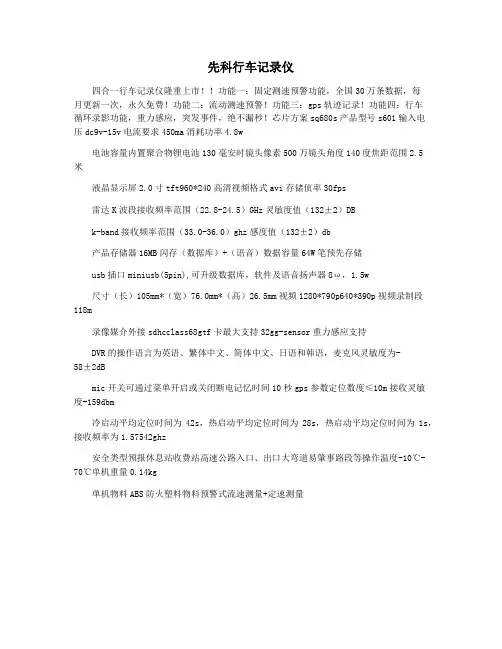

先科行车记录仪
四合一行车记录仪隆重上市！！功能一：固定测速预警功能，全国30万条数据，每
月更新一次，永久免费！功能二：流动测速预警！功能三：gps轨迹记录！功能四：行车
循环录影功能，重力感应，突发事件，绝不漏秒！芯片方案sq680s产品型号s601输入电
压dc9v-15v电流要求450ma消耗功率4.8w
电池容量内置聚合物锂电池130毫安时镜头像素500万镜头角度140度焦距范围2.5
米
液晶显示屏2.0寸tft960*240高清视频格式avi存储侦率30fps
雷达K波段接收频率范围（22.8-24.5）GHz灵敏度值（132±2）DB
k-band接收频率范围（33.0-36.0）ghz感度值（132±2）db
产品存储器16MB闪存（数据库）+（语音）数据容量64W笔预先存储
usb插口miniusb(5pin),可升级数据库，软件及语音扬声器8ω，1.5w
尺寸（长）105mm*（宽）76.0mm*（高）26.5mm视频1280*790p640*390p视频录制段118m
录像媒介外接sdhcclass68gtf卡最大支持32gg-sensor重力感应支持
DVR的操作语言为英语、繁体中文、简体中文、日语和韩语，麦克风灵敏度为-
58±2dB
mic开关可通过菜单开启或关闭断电记忆时间10秒gps参数定位数度≤10m接收灵敏
度-159dbm
冷启动平均定位时间为42s，热启动平均定位时间为28s，热启动平均定位时间为1s，接收频率为1.57542ghz
安全类型预报休息站收费站高速公路入口、出口大弯道易肇事路段等操作温度-10℃-70℃单机重量0.14kg
单机物料ABS防火塑料物料预警式流速测量+定速测量。

汽车行车记录仪摄像头的工作原理汽车行车记录仪摄像头（又称行车黑匣子）是一种能够记录行车过程的设备，它通过内置的摄像头来拍摄并记录车辆前方的画面。

本文将介绍汽车行车记录仪摄像头的工作原理。

一、摄像头感应与图像获取汽车行车记录仪摄像头通常采用CMOS或CCD图像感应器，它能够将前方图像转化为电信号。

当车辆启动后，摄像头开始工作。

它通过感应引擎自动检测相关信号并启动图像获取功能。

一旦感应到相关信号，摄像头开始捕捉前方图像，转化为数字信号并存储于内存或存储卡中。

二、图像处理与压缩获取到的图像信号会通过行车记录仪的芯片进行处理。

首先，芯片会对图像进行处理，包括色彩修正、对比度调整以及图像稳定等。

其次，芯片会对图像进行压缩，以降低图像数据量，节省存储空间。

常用的图像压缩格式有H.264和MJPEG等。

三、存储与循环录制处理和压缩后的图像被存储于内存或存储卡中。

行车记录仪通常配备了一定的存储空间，例如内置存储芯片，或者支持外部存储卡如Micro SD卡。

当存储空间满时，行车记录仪会采用循环录制的方式，覆盖最早录制的图像，实现持续不间断的录制。

四、碰撞感应与紧急事件记录为了能够更好地记录行车过程中的重要事件，行车记录仪通常还配备了碰撞感应器。

当车辆发生碰撞或突发状况时，碰撞感应器会自动触发紧急事件记录功能。

这时，行车记录仪会将此段时间的图像单独存储并保留，防止被循环录制覆盖。

五、电源供应与数据传输行车记录仪通常通过车载电源供电，可直接与车辆的电路系统相连。

同时，行车记录仪还可以通过USB接口与电脑或其他设备进行数据传输。

用户可以通过连接电脑来查看、管理和导出行车记录仪中的录像文件。

六、高温处理与抗震设计考虑到汽车内部环境的复杂性，行车记录仪摄像头还进行了高温处理和抗震设计。

高温处理使得行车记录仪能够在高温环境下正常工作，抗震设计则能够有效降低震动对记录效果的影响，保证图像的清晰度和稳定性。

总结：汽车行车记录仪摄像头通过感应和获取图像、图像处理与压缩、存储与循环录制、碰撞感应与紧急事件记录、电源供应与数据传输等多步骤完成录像功能。

行车记录仪原理
行车记录仪（Driving Recorder），又称行车黑匣子或车载摄像头，是一种用于记录车辆行驶过程的设备。

它通过内置的摄像头和传感器实时采集车辆前方的影像和相关数据，然后将这些数据存储到内置的存储设备中。

行车记录仪的原理可以分为以下几个方面：
1. 录像功能：行车记录仪通过内置的高清摄像头，能够实时记录车辆行驶过程中的影像。

摄像头通常安装在车辆前方的挡风玻璃上，以确保能够拍摄到车辆前方的情况。

记录的影像可以用作事故证据，对于交通事故的责任判定及保险理赔具有重要意义。

2. 系统管理：行车记录仪通常具有自己的管理系统，可以对拍摄的影像进行管理和查看。

用户可以通过记录仪的面板或者连接到电脑上进行设置和查看录像文件。

管理系统可以对影像进行分类、回放和删除等操作，方便用户进行使用和管理。

3. 数据采集：行车记录仪还可以通过内置的传感器采集车辆相关数据，如车速、行驶里程、加速度等。

这些数据可以帮助用户了解车辆的行驶状况，并在必要时作为证据使用。

4. 存储设备：行车记录仪通常内置有存储设备，一般为内置存储芯片或者可移动储存卡。

这些存储设备可以实时存储影像和其他数据，保证数据的完整性和可靠性。

用户可以根据需要选择存储设备的容量和存储方式。

总之，行车记录仪通过内置的摄像头和传感器实时采集车辆行驶过程中的影像和相关数据，并将其存储起来，以供用户使用和管理。

它可以为车辆行驶过程提供有效的记录和证据，并在事故责任认定、保险理赔等方面发挥重要作用。

行车记录仪原理行车记录仪原理。

行车记录仪是一种能够记录车辆行驶过程中视频和声音的设备，它通过固定在车辆前部或车内的摄像头，可以实时记录车辆行驶的画面和声音，并将这些信息保存在存储卡中，以便日后查看和分析。

行车记录仪的原理主要包括摄像头、存储设备、电源供应和控制系统等几个方面。

首先，摄像头是行车记录仪的核心部件，它采集车辆行驶过程中的视频和声音信号，并将这些信号转换成数字信号，然后通过传输线路传输到存储设备中。

摄像头的质量和性能直接影响着行车记录仪的录像效果，包括清晰度、色彩还原度和夜视效果等。

其次，存储设备是行车记录仪的另一个重要组成部分，它通常采用固态存储卡，如SD卡或TF卡等。

这些存储设备具有较大的存储容量和高速的数据读写能力，可以满足车辆长时间行驶过程中的视频和声音记录需求。

一些高端的行车记录仪还支持循环录像功能，当存储设备的容量达到上限时，会自动覆盖最早的录像数据，以确保录像不会因存储空间不足而中断。

另外，行车记录仪需要可靠的电源供应，以确保在车辆行驶过程中能够正常工作。

通常情况下，行车记录仪会通过车载电源适配器连接到车辆的电源系统，当车辆点火时，行车记录仪会自动启动并开始录像，当车辆熄火时，行车记录仪会自动停止录像并保存录像文件。

这样可以避免因忘记开启或关闭行车记录仪而导致录像遗漏的情况发生。

最后，行车记录仪还需要一个稳定的控制系统来管理摄像头、存储设备和电源供应之间的协调工作。

控制系统通常由一块主控芯片和相关的控制电路组成，它能够实现录像的开始、停止、存储管理和录像文件的管理等功能。

一些高端的行车记录仪还支持GPS定位功能和Wi-Fi连接功能，可以实现车辆行驶轨迹的记录和远程实时监控等功能。

总的来说，行车记录仪通过摄像头采集车辆行驶过程中的视频和声音信号，再通过存储设备保存这些信息，通过电源供应和控制系统来保证设备的正常运行。

它的原理简单而实用，为车辆行驶过程中的安全和便利提供了有力的保障。

行车记录仪原理行车记录仪，又称为车载摄像头，是一种能够记录车辆行驶过程的设备。

它可以通过摄像头和相关的记录设备，记录车辆行驶中的画面和声音，并保存在存储设备中，供日后查看和分析。

行车记录仪的原理是基于摄像头和存储设备的工作原理，下面就详细介绍一下行车记录仪的原理。

首先，行车记录仪的摄像头是其核心部件之一。

摄像头通常采用高清晰度的CMOS或CCD传感器，能够拍摄清晰的画面。

当车辆行驶时，摄像头会不断地拍摄前方的道路情况，并将画面传输到记录设备中。

一些高端的行车记录仪还配备了广角镜头，能够拍摄更广阔的画面，以保证记录的全面性和准确性。

其次，行车记录仪的存储设备也是至关重要的一部分。

存储设备通常采用内置的固态存储卡，如TF卡或SD卡，也有些行车记录仪采用硬盘录像机来存储数据。

这些存储设备能够将摄像头拍摄的画面和声音进行压缩编码，并保存在存储卡或硬盘中。

这样就能够保证车辆行驶过程中的画面和声音都能够被记录下来，供日后查看和分析。

除了摄像头和存储设备，行车记录仪还包括了一些其他的辅助部件。

比如，一些行车记录仪还配备了GPS模块，能够记录车辆行驶时的位置信息。

还有一些行车记录仪还配备了G传感器，能够感知车辆发生碰撞或急刹车等情况，并自动保存相关的录像片段，以便事后查看。

总的来说，行车记录仪的原理是通过摄像头拍摄车辆行驶过程中的画面和声音，并通过存储设备保存起来。

这样一来，不仅能够记录车辆行驶中的各种情况，还能够在发生事故或纠纷时提供有力的证据。

因此，行车记录仪在如今的社会中起着越来越重要的作用，也成为了许多车主必备的装备之一。

行车记录仪电路图详解
行车记录仪电路图分享之前先介绍有关行车记录仪的概念，行车记录仪即记录车辆行驶途中的影像及声音等相关资讯的仪器。

安装光浩源行车记录仪后，能够记录汽车行驶全过程的视频图像和声音，可为交通事故提供证据。

喜欢自驾游的人，还可以用它来记录征服艰难险阻的过程。

开车时边走边录像，同时把时间、速度、所在位置都记录在录像里，相当“黑匣子”。

也可在家用作DV拍摄生活乐趣，或者作为家用监控使用。

平时还可以做停车监控，安装行车记录仪，视频资料不可以裁剪，如果裁剪，在责任事故发生后则无法提供帮助。

行车记录仪电路图。

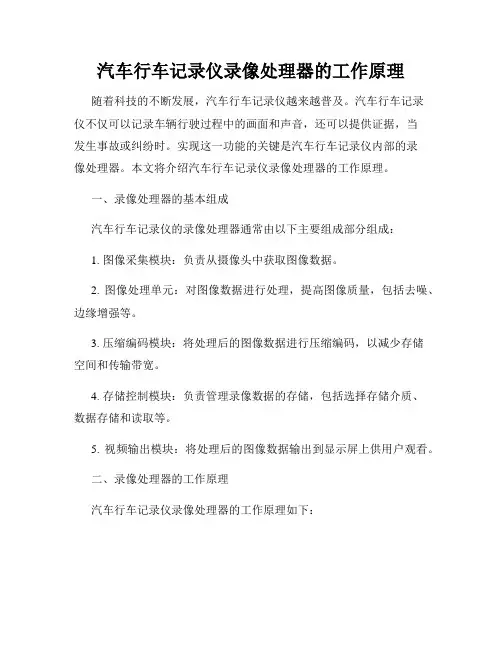

汽车行车记录仪录像处理器的工作原理随着科技的不断发展，汽车行车记录仪越来越普及。

汽车行车记录仪不仅可以记录车辆行驶过程中的画面和声音，还可以提供证据，当发生事故或纠纷时。

实现这一功能的关键是汽车行车记录仪内部的录像处理器。

本文将介绍汽车行车记录仪录像处理器的工作原理。

一、录像处理器的基本组成汽车行车记录仪的录像处理器通常由以下主要组成部分组成：1. 图像采集模块：负责从摄像头中获取图像数据。

2. 图像处理单元：对图像数据进行处理，提高图像质量，包括去噪、边缘增强等。

3. 压缩编码模块：将处理后的图像数据进行压缩编码，以减少存储空间和传输带宽。

4. 存储控制模块：负责管理录像数据的存储，包括选择存储介质、数据存储和读取等。

5. 视频输出模块：将处理后的图像数据输出到显示屏上供用户观看。

二、录像处理器的工作原理汽车行车记录仪录像处理器的工作原理如下：1. 图像采集：录像处理器通过图像采集模块从摄像头中获取图像数据。

摄像头通常安装在汽车的前后风挡玻璃上，可以拍摄到车辆行驶过程中的道路、交通标志、车辆和行人等。

2. 图像处理：图像处理单元对采集到的图像数据进行处理，以提高图像质量。

常见的处理方法有去除图像噪声、增强图像对比度和亮度、边缘增强等。

通过这些处理，可以使录像质量更好，方便用户观看。

3. 压缩编码：处理后的图像数据会非常庞大，为了减少存储空间和传输带宽，录像处理器会使用压缩编码技术。

常用的压缩编码方法有H.264和H.265等。

这些方法可以将图像数据压缩到较小的大小，同时保持较高的图像质量。

4. 存储管理：录像处理器通过存储控制模块管理录像数据的存储。

用户可以选择不同的存储介质，例如SD卡或硬盘。

存储控制模块还负责数据的存储和读取，以及满容处理和循环录制等功能。

当存储空间不足时，录像处理器会自动覆盖最早的录像数据，保证连续录制。

5. 视频输出：录像处理器通过视频输出模块将处理后的图像数据输出到显示屏上供用户观看。

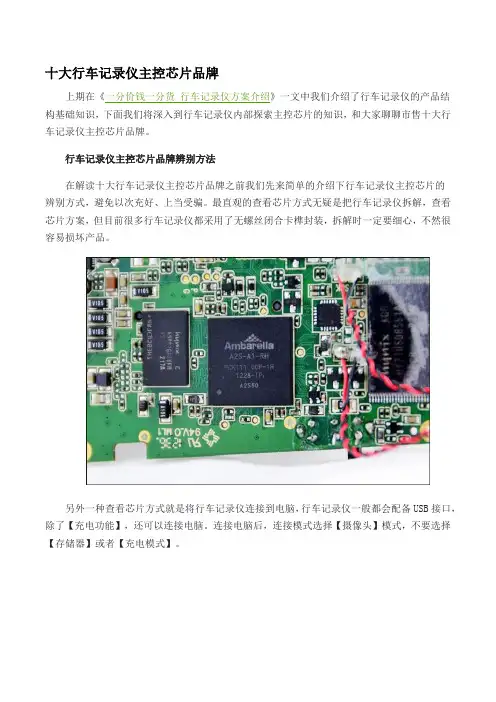

十大行车记录仪主控芯片品牌上期在《一分价钱一分货行车记录仪方案介绍》一文中我们介绍了行车记录仪的产品结构基础知识，下面我们将深入到行车记录仪内部探索主控芯片的知识，和大家聊聊市售十大行车记录仪主控芯片品牌。

行车记录仪主控芯片品牌辨别方法在解读十大行车记录仪主控芯片品牌之前我们先来简单的介绍下行车记录仪主控芯片的辨别方式，避免以次充好、上当受骗。

最直观的查看芯片方式无疑是把行车记录仪拆解，查看芯片方案，但目前很多行车记录仪都采用了无螺丝闭合卡榫封装，拆解时一定要细心，不然很容易损坏产品。

另外一种查看芯片方式就是将行车记录仪连接到电脑，行车记录仪一般都会配备USB接口，除了【充电功能】，还可以连接电脑。

连接电脑后，连接模式选择【摄像头】模式，不要选择【存储器】或者【充电模式】。

选择【摄像头】模式后，电脑会将行车记录仪作为摄像头添加到设备列表，并安装设备驱动。

设备驱动安装完成后，运行“devmgmt.msc”打开【设备管理器】。

选中USB视频设备，右键【属性】，选择“【细节】（Details）”选项卡。

再选择下拉菜单“【硬件ID】（Hardware Ids）”。

最后查看VID_XXXX的“0603”四位编码即为设备品牌代码（对照可知为联咏），而后面的PID_XXXX中的“8612”四位编码即为产品型号代码（NT96650）。

行车记录仪十大主控芯片品牌方案♦安霸（Ambarella）美国公司，高清视频业界的领导者，早先安霸的芯片主要用在DV上，现如今产品主要服务于行车记录仪、运动摄像机，产品主打高性能，但产品发热量普遍偏高。

旗下芯片按低到高排序分别为A1系列、A2系列、A3系列、A5系列、A6系列、A7系列、A9系列，A5以上的产品主要用于中高端行车记录仪上，这些产品价格动辄千元以上，例如PAPAGO GoSafe660，产品采用了A5S芯片方案，拥有较高的分辨率和帧速率，但其2288元的价格注定其只能是少数用户的行车利器。

行车记录仪工作原理行车记录仪是一种可以记录车辆行驶过程的设备，它可以通过摄像头、GPS定位等技术，实时记录车辆行驶轨迹、车内外环境以及车辆信息等数据。

那么，行车记录仪是如何工作的呢？接下来，我们将详细介绍行车记录仪的工作原理。

首先，行车记录仪的摄像头是其核心部件之一。

摄像头通过透镜将车辆行驶过程中的画面捕捉下来，并将其转换成电信号。

这些电信号经过处理后，可以被保存在存储设备中，成为视频文件。

这样一来，就能够记录下车辆行驶中的各种情况，如交通事故、违章行为等。

其次，GPS定位技术也是行车记录仪的重要组成部分。

GPS模块可以实时获取车辆的位置信息，并将其记录在视频文件中。

通过这些位置信息，可以清楚地了解车辆的行驶轨迹，包括行驶路线、速度、行驶时间等。

这对于事故定责、行车轨迹回放等方面都具有重要意义。

此外，行车记录仪还会记录车辆的相关信息，如车速、加速度、车辆状态等。

这些数据可以帮助车主了解车辆的运行状况，及时发现问题并进行处理。

同时，这些数据也可以作为证据，协助解决交通纠纷或者事故责任认定等问题。

总的来说，行车记录仪的工作原理可以概括为，通过摄像头捕捉车辆行驶画面，通过GPS定位获取车辆位置信息，通过记录车辆相关数据，将这些信息整合保存在存储设备中。

这样一来，就能够全面记录车辆行驶过程中的各种情况，为车主提供安全保障，为交通管理提供依据，为事故处理提供证据。

在实际使用中，行车记录仪的工作原理为我们提供了很多便利。

它可以帮助我们监控车辆行驶情况，保护我们的合法权益，提高交通安全水平。

因此，在选择和使用行车记录仪时，我们应该了解其工作原理，合理使用，充分发挥其作用。

综上所述，行车记录仪的工作原理主要包括摄像头捕捉车辆行驶画面、GPS定位获取车辆位置信息、记录车辆相关数据等几个方面。

这些技术的结合，使得行车记录仪能够全面记录车辆行驶过程中的各种情况，为车主和交通管理提供了重要的帮助。

希望通过本文的介绍，能够让大家对行车记录仪的工作原理有更清晰的认识。

卫星定位行驶记录仪工作原理
嘿，朋友们！今天咱就来唠唠卫星定位行驶记录仪的工作原理。

你知道吗，这玩意儿就好比是汽车的“小跟班”，时刻记录着车子的一举一动呢！
比如说，卫星就像是天空中的“千里眼”，能精准地锁定咱车子的位置。

就像你在茫茫人海中一下子就找到了自己的小伙伴一样神奇！然后呢，这个行驶记录仪啊，就会把这些位置信息呀、行驶速度呀等等都像个小秘书一样认真地记下来。

你想想看，你开车在路上跑，它就在那默默工作。

你加速了，它知道；你减速了，它也清楚！它咋做到的呀？嘿嘿，这就得靠那些高科技的传感器啦！这些传感器就像一个个小精灵，敏锐地感受着车子的状况。

你说神奇不神奇！
要是没有它，那可不得了呀！万一出了啥事，都不知道咋回事呢。

有了它，就像有了个可靠的证据库。

比如说，你在路上和别人有点小摩擦，这时候卫星定位行驶记录仪就能帮上大忙啦！它能清楚地告诉你当时的情况，谁对谁错一目了然！
咱再来说说它记录的数据吧。

那可不是随便记记的哟！那是非常详细、非常准确的。

就好像是给车子写了一本厚厚的日记。

它能记录下你的行驶轨迹，哇，那不就是你在路上留下的“脚印”嘛！而且啊，这些数据还能传回到某个地方，让别人也能看到。

这多厉害呀！
总之呢，卫星定位行驶记录仪可真是个了不起的东西。

它就像一个默默守护在你身边的小卫士，保障着你的行车安全。

你可别小瞧它哟！我的观点就是，它真的太重要啦，每个开车的人都应该有这么个小宝贝！。

行车记录仪原理行车记录仪是一种安装在汽车内部，用于记录行车过程中视频、声音和车辆信息的电子设备。

它可以帮助驾驶员记录行车过程中的重要信息，如事故发生时的证据，行车轨迹等。

那么，行车记录仪是如何实现这些功能的呢？接下来，我们将从行车记录仪的原理入手，为您详细解析。

首先，行车记录仪的核心部件是摄像头。

摄像头通过镜头将车辆前方的画面实时捕捉下来，并将图像信号转换成电信号。

这些电信号经过处理后，就可以被存储到内置的存储设备中，如SD卡或硬盘中。

这样就实现了行车过程的视频记录功能。

其次，行车记录仪还配备了GPS模块。

GPS模块可以实时记录车辆的位置信息、行驶速度等数据，并将这些数据与视频信息进行关联。

这样一来，不仅可以记录下车辆行驶的轨迹，还能够在视频播放时显示车辆的行驶速度、行驶路线等信息。

此外，行车记录仪还会配备G传感器。

G传感器可以感知车辆的加速度、转弯等动作，并将这些数据记录下来。

当发生碰撞或急刹车等情况时，G传感器会自动触发，将相关的视频和数据进行保护，以免被覆盖或删除。

最后，行车记录仪还会配备一块小型的显示屏。

这个显示屏可以实时显示摄像头捕捉到的画面，方便驾驶员观察路况。

同时，也可以通过显示屏设置行车记录仪的相关参数，如录像分辨率、录像时长等。

综上所述，行车记录仪通过摄像头、GPS模块、G传感器和显示屏等部件的配合，实现了对车辆行驶过程的全方位记录。

它不仅可以为驾驶员提供安全驾驶的证据，还可以帮助驾驶员了解车辆的行驶情况，提高行车安全。

希望通过本文的介绍，您对行车记录仪的原理有了更深入的了解。

汽车行车记录仪的工作原理汽车行车记录仪（Car Dash Cam）是一种安装在汽车内部，用于记录行车过程的设备。

它通常采用高清摄像头和相关的硬件装置，可以记录下行车时的景象、声音和相关数据，并通过存储设备将这些信息保存下来。

本文将介绍汽车行车记录仪的工作原理，包括摄像原理、存储原理和供电原理。

一、摄像原理汽车行车记录仪的核心组件是摄像头，它通过光学成像的原理将行车时的景象转换为电信号并记录下来。

摄像头通常采用高清晰度的CMOS或CCD传感器，可以捕捉到足够清晰的图像。

它还配备了广角镜头，可以拍摄到更宽广的场景。

当车辆行驶时，摄像头会连续拍摄视频，利用帧与帧之间的连续性，将这些视频帧拼接在一起形成连续的行车录像。

二、存储原理为了保存行车过程中的视频和相关数据，汽车行车记录仪通常配备了存储设备，如内置硬盘、SD卡或TF卡。

当摄像头捕捉到视频信号后，它会通过数据线将信号传输到存储设备，并将其保存为文件格式。

这些文件可以是常见的视频格式，如MP4、AVI等。

由于行车过程中录制的视频会占用较大的存储空间，因此存储设备的容量通常较大，以满足长时间录制的需求。

一些高端的汽车行车记录仪甚至支持无线传输和云存储，方便用户随时查看和管理录像文件。

三、供电原理汽车行车记录仪需要供电才能正常工作。

一般情况下，它会通过车载电源或车载点烟器接口得到电源供应。

这种设计可以保证记录仪在车辆启动时自动开机，并在熄火后自动关闭。

有些记录仪还具备停车监控功能，能够在车辆停放时仍然记录周围环境，此时可以通过车载电池或超级电容器提供持续的供电。

此外，供电系统通常配备了过压保护和低电压断电保护，以确保记录仪的安全可靠运行。

总结：汽车行车记录仪的工作原理主要包括摄像原理、存储原理和供电原理。

摄像头通过光学成像将行车景象转化为电信号，并将其保存到存储设备中。

存储设备通常使用内置硬盘、SD卡或TF卡，并支持大容量的存储空间。

供电系统则通过车载电源或车载点烟器接口提供电源，以保证记录仪的正常工作。

现在很多车友都知道有行车记录仪这么个东西了，觉得应该去买一个，去TB上一搜，靠，几万件商品，都不知道选哪个。

看价格，几十到上千的都有。

看款式，那真是百花争艳。

照片一个拍得比一个漂亮，介绍一个比一个夸张，弄得车友都不知道怎么下手了。

那下面铜豆就把自己对记录仪的了解写出来，给大家作一个参考。

主要目的是告诉大家不同的记录仪倒底有哪些差别，也就避免了以次充好的现象发生。

声明：本帖中引用的图片只用于辅助描述，除非特殊说明，图中的内容不代表本文的任何观点，图片属于原来的拥有者所有。

下图是一款常见的记录仪的及拆解图。

这是一款网上很常见的机型，主要部分有：1.光学镜头2.图像传感器，感光芯片（也称为Image sensor或sensor）3.主控（也称为DSP）4.存储卡，图中只是一个卡座，可以放一张SD卡5.显示屏6.按键7.内存8.Flash芯片剩下的就是些辅助器件了，如喇叭，麦克风，还有一堆电阻电容和小的芯片，这些东西一起被固定在电路板（也称为PCB），构成了记录仪的基本电路。

然后再加上电池显示屏外壳，就构成了一台记录仪。

先说一下基本的工作原理：外面的景物通过光学镜头在图像传感器上成像。

将光信号转化为电信号。

主控不停地从图像传感器中将图像数据读出来，并将它压缩（为什么要压缩后面讲），然后将压缩后的图像写到卡里边。

完成录像的过程。

在记录仪工作的过程中，主控除了要完成图像的压缩外，还要负责将图像显示到显示屏上，响应按键等事项。

现在就基本功能对相关的每个器件逐一剖析。

光学镜头镜头的主要作用就是将光线聚到图像传感器上。

它只相当于一个凸透镜。

如果只用一片凸透镜玻璃，也完全能获得图像，只是画质很差。

也就是说镜头的好坏会直接影响图像效果，镜头之间的差别在哪里呢？在讲这个问题之前，我们得大概地了解一下镜头相关的一些参数和术语。

焦距：焦距是指透镜中心到焦点的距离，行车记录仪用的都是小焦距的镜头，焦距一般都是2.8mm左右。
