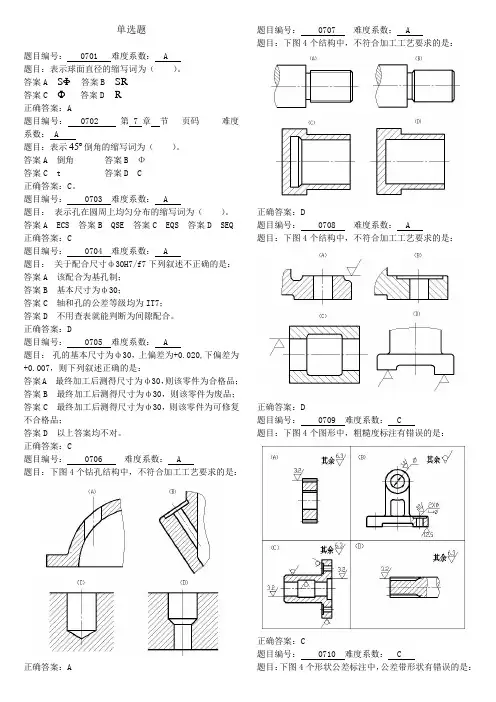

单选题题目编号： 0701 难度系数： A题目：表示球面直径的缩写词为（）。
答案A SΦ答案B SR答案C Φ答案D R正确答案：A题目编号： 0702 第 7 章节页码难度系数： A题目：表示︒45倒角的缩写词为（）。
答案A 倒角答案B Φ答案C t 答案D C正确答案：C。
题目编号： 0703 难度系数： A题目：表示孔在圆周上均匀分布的缩写词为（）。
答案A ECS 答案B QSE 答案C EQS 答案D SEQ 正确答案：C题目编号： 0704 难度系数： A题目：关于配合尺寸ф30H7/f7下列叙述不正确的是：答案A 该配合为基孔制；答案B 基本尺寸为ф30；答案C 轴和孔的公差等级均为IT7；答案D 不用查表就能判断为间隙配合。
正确答案：D题目编号： 0705 难度系数： A题目：孔的基本尺寸为ф30，上偏差为+0.020,下偏差为+0.007，则下列叙述正确的是：答案A 最终加工后测得尺寸为ф30，则该零件为合格品；答案B 最终加工后测得尺寸为ф30，则该零件为废品；答案C 最终加工后测得尺寸为ф30，则该零件为可修复不合格品；答案D 以上答案均不对。
正确答案：C题目编号： 0706 难度系数： A题目：下图4个钻孔结构中，不符合加工工艺要求的是：正确答案：A 题目编号： 0707 难度系数： A题目：下图4个结构中，不符合加工工艺要求的是：正确答案：D题目编号： 0708 难度系数： A题目：下图4个结构中，不符合加工工艺要求的是：正确答案：D题目编号： 0709 难度系数： C题目：下图4个图形中，粗糙度标注有错误的是：正确答案：C题目编号： 0710 难度系数： C题目：下图4个形状公差标注中，公差带形状有错误的是：正确答案：C题目编号： 0711 难度系数： C题目：下图4个位置公差标注中，公差带形状有错误的是：正确答案：D试题库出题卡4 判断题题目编号：0701 难度系数：A题目：现行的《极限与配合》标准中，标准公差分为20个等级。
第7章 组合体组合体

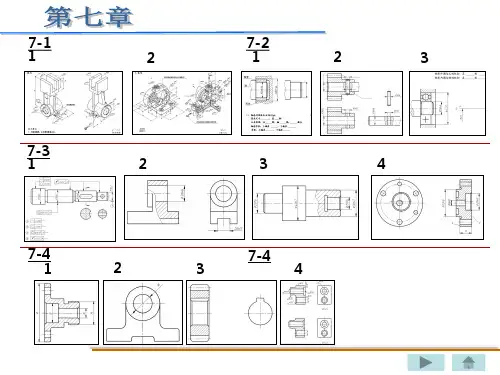

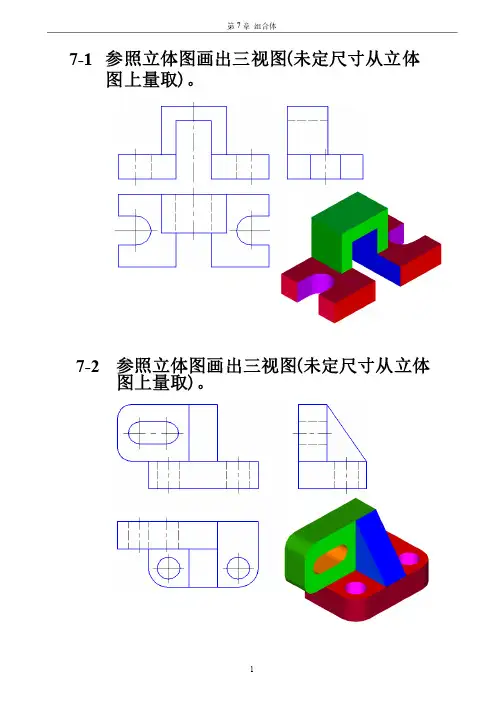

1 7-1参照立体图画出三视图(未定尺寸从立体
图上量取
)。
7-2参照立体图画出三视
图(未定尺寸从立体图上量取
)。
7-3参照立体图画出三视图(未定尺寸从立体图上量取)。
7-4参照立体图画出三视图(未定尺寸从立体图上量取)。
7-5求作左视图，并比较它们的形状有何不同。
7-6求作主视图。
7-7求作俯视图。
7-8求作左视图。
7-9分析形状的变化，补齐主视图上所缺的线。
⑴
⑵
⑶⑷
7-10求作左视图。
7-11求作左视图。
7-12求作俯视图。
7-13求作左视图。
7-14求作俯视图。
7-15求作主视图。
7-16求作俯视图。
7-17求作俯视图。
7-18求作左视图。
7-19求作左视图。
7-20求作左视图。
7-21求作左视图。
*7-22补全视图中所缺的线
*7-23求作俯视图。
*7-24求作俯视图。
*7-25求作左视图。
*7-26求作左视图。
*7-27求作俯视图。
*7-28求作俯视图。
*7-29求作左视图。
*7-30求作左视图。
*7-31求作俯视图。
*7-32求作俯视图。
*7-33求作俯视图。
*7-34求作俯视图。
*7-35求作俯视图。
*7-36求作俯视图。

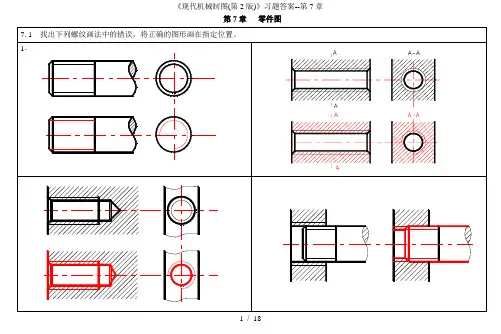

第7章零件图7.3 根据轴测图，在白纸或坐标纸上徒手画零件草图，并标注尺寸。
H T 150技术要求 未注明圆角R 2Z A l S i 7M g材料材料 踏架 阀盖 名称 名称 1． 2．7.5 极限与配合的标注。
1．解释配合代号的含义（填空）。
（1）轴套与孔：轴套与孔属于基孔制过盈配合；H表示基准孔的基本偏差代号，s表示配合轴的基本偏差代号；轴套为IT 6 级，孔为IT 7 级。
（2）轴与孔：Φ20表示轴与孔的基本尺寸为Φ20；轴与孔属于基孔制间隙配合；H表示基准孔的基本偏差代号，f表示配合轴的基本偏差代号；轴为IT 7 级，孔为IT8 级。
2．根据题7.5.1所示装配图中的配合代号查表，分别在相应的零件图上注出基本尺寸和极限偏差值。
7.6 根据已知条件，标注形位公差。
1．（1）B面对基准面A的垂直度公差值为0.015。
（2）C面对基准面A的平行度公差值为0.012。
2．（1）φ100h6对φ45p7的径向圆跳动公差值为0.015。
（2）φ100h6的圆度公差值为0.004。
（3）右端面对左端面的平行度公差值为0.01。
7.7 解释图中形位公差标注的含义。
7.8 零件测绘。
φ20k6的圆度公差值为0.006。
φ20k6的圆柱表面的直线度公差值为0.008。
φ18h7对φ10h7的同轴度公差值为0.02。
φ18h7、φ14h6、φ10h7对φ10h7的径向圆跳动公差值为0.012。
7.10 看懂托架零件图：（1）标注该零件在长、宽、高三个方向的主要尺寸基准；（2）画出左视图。
高度方向的主要尺寸基准长度方向的主要尺寸基准宽度方向的主要尺寸基准技术要求1．未注圆角R3~ R52．铸件不得有砂眼、裂纹。

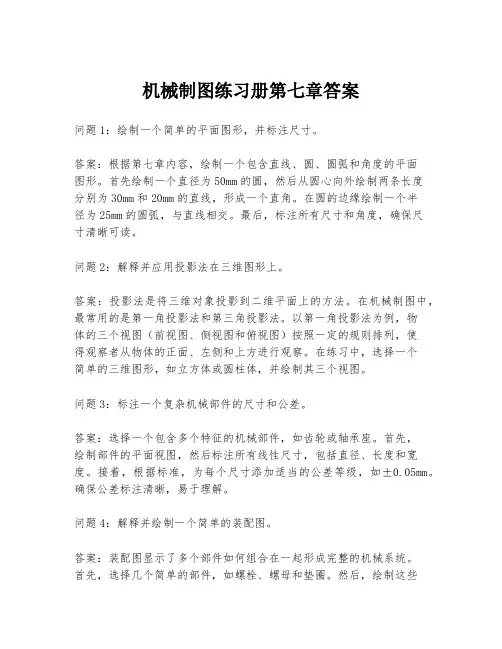

机械制图练习册第七章答案问题1：绘制一个简单的平面图形，并标注尺寸。
答案：根据第七章内容，绘制一个包含直线、圆、圆弧和角度的平面图形。
首先绘制一个直径为50mm的圆，然后从圆心向外绘制两条长度分别为30mm和20mm的直线，形成一个直角。
在圆的边缘绘制一个半径为25mm的圆弧，与直线相交。
最后，标注所有尺寸和角度，确保尺寸清晰可读。
问题2：解释并应用投影法在三维图形上。
答案：投影法是将三维对象投影到二维平面上的方法。
在机械制图中，最常用的是第一角投影法和第三角投影法。
以第一角投影法为例，物体的三个视图（前视图、侧视图和俯视图）按照一定的规则排列，使得观察者从物体的正面、左侧和上方进行观察。
在练习中，选择一个简单的三维图形，如立方体或圆柱体，并绘制其三个视图。
问题3：标注一个复杂机械部件的尺寸和公差。
答案：选择一个包含多个特征的机械部件，如齿轮或轴承座。
首先，绘制部件的平面视图，然后标注所有线性尺寸，包括直径、长度和宽度。
接着，根据标准，为每个尺寸添加适当的公差等级，如±0.05mm。
确保公差标注清晰，易于理解。
问题4：解释并绘制一个简单的装配图。
答案：装配图显示了多个部件如何组合在一起形成完整的机械系统。
首先，选择几个简单的部件，如螺栓、螺母和垫圈。
然后，绘制这些部件的平面视图，并在装配图中展示它们是如何相互配合的。
确保所有部件的位置准确，并且有适当的注释说明装配顺序和方法。
问题5：分析并纠正常见的绘图错误。
答案：在机械制图中，常见的错误包括尺寸标注错误、视图不准确、线型使用不当等。
通过分析一个包含错误的图纸，识别出这些错误，并提供正确的绘图方法。
例如，如果一个尺寸没有正确标注，应该重新测量部件的实际尺寸，并在图纸上准确地标注出来。
结束语：本章的练习旨在加深对机械制图基本原理的理解，并提高绘制和阅读机械图纸的能力。
通过这些练习，学生应该能够熟练地应用投影法、尺寸标注和公差，以及绘制和分析装配图。
