《机械设计基础》课程设计任务书一、课程设计的目的《机械设计基础》课程设计是机械类专业学生在学完《机械设计基础》课程后进行的一个重要的实践教学环节。
其目的在于：1、进一步巩固和加深学生所学的理论知识，通过实际设计，使学生初步掌握机械设计的一般方法和步骤，培养学生的工程设计能力和创新思维能力。
2、培养学生运用所学知识解决实际问题的能力，提高学生的综合分析能力和动手能力。
3、使学生熟悉和掌握运用有关设计资料（如标准、规范、手册、图册等）进行设计计算和绘图的方法，提高学生的查阅资料和使用工具的能力。
4、通过课程设计，培养学生严谨的科学态度和认真负责的工作作风。
二、课程设计的任务设计一个简单的机械传动装置，如带传动、链传动、齿轮传动、蜗杆传动等的组合，或者其他简单的机械结构。
具体的设计任务如下：1、设计题目根据给定的设计参数和工作条件，确定传动装置的类型和结构形式，并进行总体方案设计。
2、设计内容（1）传动装置的总体设计根据给定的工作条件和要求，确定传动装置的总体布局，选择合适的传动比，计算各轴的转速、功率和转矩。
（2）传动零件的设计计算根据总体设计方案，对主要传动零件（如带轮、齿轮、链轮、蜗杆蜗轮等）进行设计计算，确定其主要结构参数和尺寸。
（3）轴的设计计算根据各轴所传递的转矩和转速，对轴进行结构设计和强度计算，确定轴的直径、长度、键的尺寸等。
（4）轴承的选择和计算根据轴的受力情况，选择合适的轴承类型和型号，并进行寿命计算。
（5）连接件的选择和计算选择合适的联轴器、键等连接件，并进行强度计算。
（6）箱体及附件的设计设计箱体的结构和尺寸，选择合适的润滑和密封方式，确定附件（如观察孔、通气孔、放油孔等）的位置和尺寸。
3、设计要求（1）设计计算说明书一份设计计算说明书应包括设计任务、设计方案的选择和确定、主要零件的设计计算过程、设计结果的分析和讨论等内容。
说明书应书写工整、条理清晰、计算准确、图文并茂。
（2）装配图一张（A1 或 A0 图纸）装配图应能正确表达传动装置的工作原理、各零件的装配关系和结构形状，标注必要的尺寸、配合、公差和技术要求等。
机械设计基础课程设计任务书（doc 18页）目录一、任务书 (1)二、小组设计分工具体情况 (6)三、第一章总体设计构想 (7)四、第二章方案设计 (8)五、第三章设计计算说明 (10)1、传动装置运动参数的计算 (10)2、轴与轴承部件的设计 (11)3、零件载荷计算 (11)4、机架及附件的设计 (12)六、第四章设计结论与探讨 (13)七、附录 (14)八、课程设计成绩评定表 (16)《机械设计基础》课程设计任务书一、实践的目的和任务（一）实践目的1.《机械设计基础课程设计》是工业设计专业在完成《机械设计基础课程》课堂理论学习后的一项重要的实践性设计环节，要求学生综合运用机械设计基础课程及其它先修课程的理论和生产实际知识进行机械设计训练。
通过课程设计实践环节，使学生树立正确的设计思想，培养学生综合运用理论与生产实际知识来分析和解决机械设计问题的能力，巩固和发展所学到的相关知识。
2.学习和掌握通用机械零件、机械传动装置或简单机械的一般设计方法，培养学生工程设计能力和分析问题、解决问题的能力。
3.进行机械设计基本技能的训练，如计算、绘图、运用设计资料（包括手册、标准和规范等）以及经验估算、考虑技术决策、机械CAD 技术等机械设计方面的基本技能进行一次训练，以提高这些技能的水平，并为后续专业课程设计和毕业设计奠定基础。
4.结合工业设计专业特点，将结构设计与造型设计知识相结合，通过实践，使学生了解产品设计的基本原则和方法，创造性地提出解决方案，将学生培养成能够在设计中有工程自觉意识的工业设计师。
（二）实践任务1.完成课程设计题目的方案分析与设计；2.完成传动装置的总体设计及主要零部件的设计计算；3.完成装配图、零件图设计；4.完成方案设计效果图。
5.完成课程设计报告。
二、课程设计题目与要求（一）设计题目选择通用机械的传动装置或简单机械。
设计题目仅给出要求机器实现的功能，由学生自定传动方案设计，学生亦可自选设计题目，但自选题目的难度与工作量应和课程设计要求相适应。

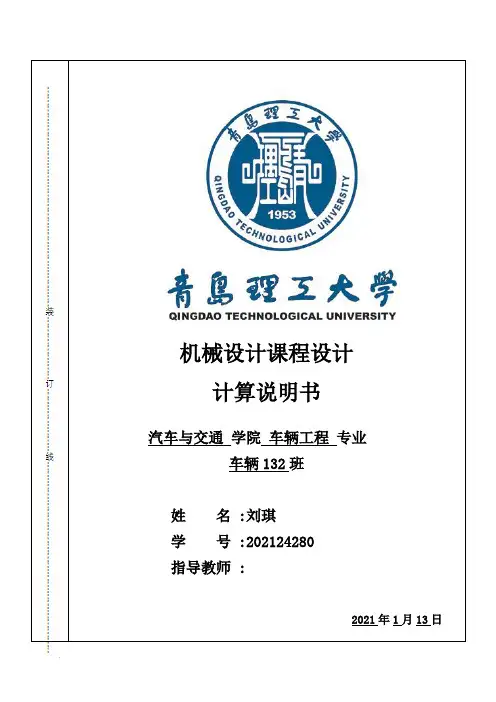

机械设计课程设计计算说明书汽车与交通学院车辆工程专业车辆132班姓名 :刘琪学号 :202124280指导教师 :2021年1月13日目录机械设计根底课程设计任务书 (3)一传动方案的拟定及说明 (3)二电动机的选择 (3)三计算传动装置的运动和动力参数 (4)四传动件的设计计算 (6)轴的设计计算 (15)滚动轴承的选择及计算 (23)键联接的选择及校核计算 (26)高速轴的疲劳强度校核 (27)铸件减速器机体结构尺寸计算表及附件的选择 (30)润滑与密封方式的选择、润滑剂的选择 (31)参考资料目录机械设计根底课程设计任务书1.课程设计的内容设计一带式运输机传动装置。
设计内容应包括：传动装置的总体设计；传动零件、轴、轴承、联轴器等的设计计算和选择；减速器装配图和零件工作图设计；设计计算说明书的编写。
2.课程设计的要求与数据技术数据：输出带有效拉力：4000N滚筒直径：400mm工作条件及技术要求：电源：380V工作年限：10年工作班制：两班；运输机单项运转，工作平稳3.课程设计应完成的工作1．减速器装配图1张；2．零件工作图 2张〔轴、齿轮各1张〕；3．设计说明书 1份。
一、传动方案的拟定及说明传动方案给定为三级减速器〔包含带轮减速和两级圆柱齿轮传动减速〕，说明如下：为了估计传动装置的总传动比范围，以便选择适宜的传动机构和拟定传动方案，可先由条件计算其驱动卷筒的转速W n ，即min 2.384008.0100060100060r Dvn W ≈⨯⨯⨯=⨯=ππ一般常选用同步转速为min 3000r的电动机作为原动机，因此传动装置总传动比约为16--23。
根据总传动比数值，可采用任务书所提供的传动方案就是以带轮传动加二级圆锥斜齿轮传动二、电动机选择1．电动机类型和结构型式按工作要求和工作条件选用一般用途的Y 系列三相笼型异步电动机，全封闭自扇冷式结构，电压380V 。
2．电动机容量工作的传动装置总效率η=η带η齿2η承4η联2η卷筒 按表9-1取： 皮带传动效率η齿轮啮合效率η齿=0.97〔齿轮精度为8级〕 滚动轴承效率η 联轴器效率 η 卷筒效率 η那么 传 动 总 效 率 η 3．电动机额定功率 所需电动机效率Pr=Pw/η查表14.1、，可选Y 系列三相异步电动机Y112M-4型额定功率P0=4KW 或选Y 系列三相异步电动机Y132M1-6型，额定功率P0=4KW4．电动机的转速按表9.1推荐的传动比合理范围i ，二级圆柱齿轮减速器传动比i=8-14 滚筒轴转速所以电动机转速的可选范围为min /1528~6.305)40~8(2.382r i n n W d=⨯='⋅=' 现以同步转速为 1500r/min 及 1000r/min 两种方案进行为使传动装置结构紧凑，决定选用方案 2，5、计算传动装置的总传动比∑i 并分配传动比1〕、总传动比∑i =n 0/n w =960/=2)、分配传动比 假设V 带传动分配的传动比5.2i 1=，那么二级展开式圆柱齿轮减速器总传动比。

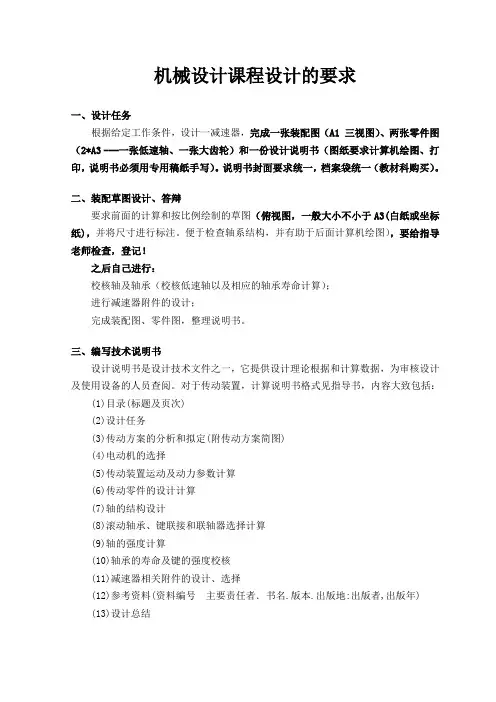

机械设计课程设计的要求一、设计任务根据给定工作条件，设计一减速器，完成一张装配图（A1 三视图）、两张零件图（2*A3 ---一张低速轴、一张大齿轮）和一份设计说明书（图纸要求计算机绘图、打印，说明书必须用专用稿纸手写）。
说明书封面要求统一，档案袋统一（教材科购买）。
二、装配草图设计、答辩要求前面的计算和按比例绘制的草图（俯视图，一般大小不小于A3(白纸或坐标纸)，并将尺寸进行标注。
便于检查轴系结构，并有助于后面计算机绘图），要给指导老师检查，登记！之后自己进行：校核轴及轴承（校核低速轴以及相应的轴承寿命计算）；进行减速器附件的设计；完成装配图、零件图，整理说明书。
三、编写技术说明书设计说明书是设计技术文件之一，它提供设计理论根据和计算数据，为审核设计及使用设备的人员查阅。
对于传动装置，计算说明书格式见指导书，内容大致包括：(1)目录(标题及页次)(2)设计任务(3)传动方案的分析和拟定(附传动方案简图)(4)电动机的选择(5)传动装置运动及动力参数计算(6)传动零件的设计计算(7)轴的结构设计(8)滚动轴承、键联接和联轴器选择计算(9)轴的强度计算(10)轴承的寿命及键的强度校核(11)减速器相关附件的设计、选择(12)参考资料(资料编号主要责任者．书名.版本.出版地:出版者,出版年)(13)设计总结机械设计课程设计任务书陕西科技大学机电工程学院2008 年7 月机械设计课程设计任务书机械设计课程设计是《机械设计》的理论课后设置的一个实践性教学环节。
也是高等工科院校大多数机类专业学生第一次较全面的设计能力训练。
通过机械传动装置的设计的训练，培养学生理论联系实际的设计思想，使学生巩固和加深有关所学的基本知识，通过制定设计方案，合理选择传动机构和零件类型，正确计算零件工作能力、确定尺寸和选择材料，以及较全面地考虑使用和维护等要求，之后进行结构设计，培养学生综合运用所学理论知识分析和解决工程实际问题的能力，并进行设计说明书的编写方法及计算机绘图和运用设计资料等设计基本技能的训练，为后续课程的课程设计及毕业设计打下基础。
