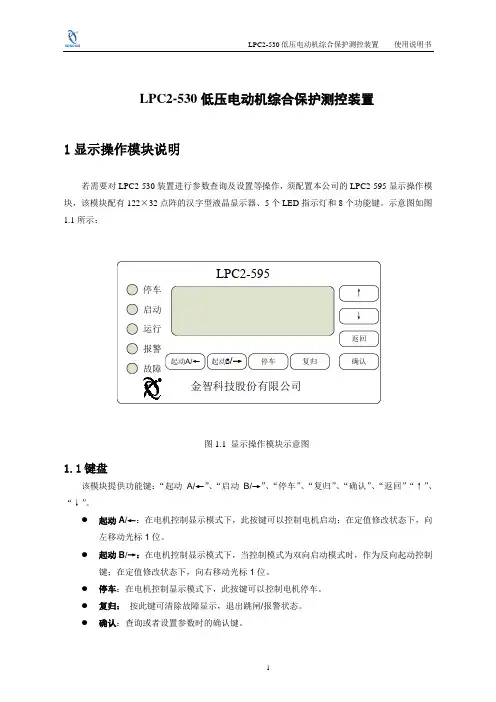

LPC2-530低压电动机综合保护测控装置1显示操作模块说明若需要对LPC2-530装置进行参数查询及设置等操作，须配置本公司的LPC2-595显示操作模块，该模块配有122×32点阵的汉字型液晶显示器、5个LED指示灯和8个功能键。
示意图如图1.1所示：图1.1 显示操作模块示意图1.1键盘该模块提供功能键：“起动A/←”、“启动B/→”、“停车”、“复归”、“确认”、“返回”“↑”、“↓”。
●起动A/←：在电机控制显示模式下，此按键可以控制电机启动；在定值修改状态下，向左移动光标1位。
●起动B/→：在电机控制显示模式下，当控制模式为双向启动模式时，作为反向起动控制键；在定值修改状态下，向右移动光标1位。
●停车：在电机控制显示模式下，此按键可以控制电机停车。
●复归：按此键可清除故障显示，退出跳闸/报警状态。
●确认：查询或者设置参数时的确认键。
●返回：正常操作时的返回键，在“电机控制显示模式”模式下，按返回键可进入各级查询和设置菜单。
●↑：各级查询和设置菜单里，向上翻页；在修改参数状态时数值加一。
●↓：各级查询和设置菜单里，向下翻页；在修改参数状态时数值减一。
1.2LED指示灯●停车：停机时点亮。
●启动：启动过程中点亮，正常运行后熄灭。
●运行：运行时点亮。
●告警指示灯：保护动作或需要告警的信号时点亮，信号复归后熄灭。
●故障指示灯：装置自检到故障时点亮，信号复归后熄灭。
2装置菜单结构2.1装置启动画面图2.1 装置启动画面显示模块上电后，将自动搜索保护测控装置，并从测控装置获取初始化信息，当接线以及通讯无故障情况下将显示图2.1画面，经过3秒后进入装置默认运行画面。
如果接线不正常或者通讯有故障将显示通讯故障画面。
2.2通讯故障画面图2.2 通讯故障时的画面当显示操作模块与保护测控装置通讯出现故障时，将显示如图2.2通讯故障信息画面。
当接线或通讯故障解除时，自动解除通讯故障并返回先前界面。
![LSA-1145低压PC智能测控装置(V2[1].0)](https://uimg.taocdn.com/4c7b060b4a7302768e993997.webp)

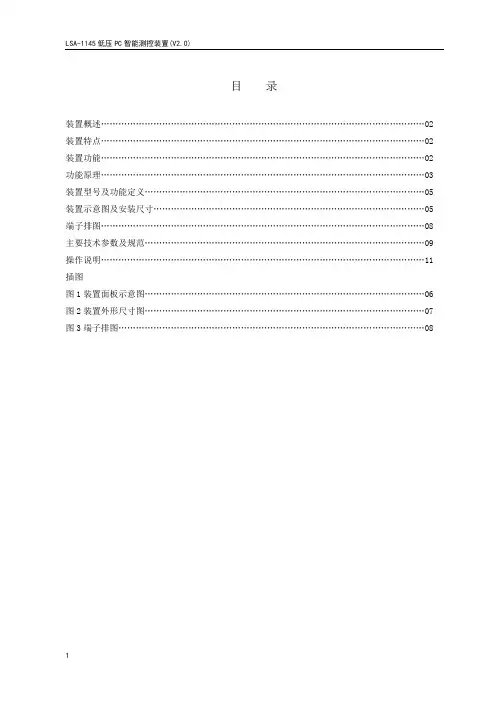

LSA-1145低压PC智能测控装置(V2.0)目录装置概述 (02)装置特点 (02)装置功能 (02)功能原理 (03)装置型号及功能定义 (05)装置示意图及安装尺寸 (05)端子排图 (08)主要技术参数及规范 (09)操作说明 (11)插图图1装置面板示意图 (06)图2装置外形尺寸图 (07)图3端子排图 (08)LSA-1145低压PC智能测控装置(V2.0)LSA-1145低压PC智能测控装置说明书1．装置概述LAS1145智能测控装置是南京国网电瑞电力科技公司推出的新一代数字式、强抗干扰型的低压智能测控装置。
LSA-1145智能测控装置与框架式断路器配合使用，可完成其全部的控制，测量，保护的功能，取代了原有的控制开关，连锁开关，信号灯，防跳回路，测量仪表，变送器，零序保护，低电压保护及配套的信号继电器等设备。
装置还有逻辑输入连锁等功能。
经多个工程验证，使用LSA-1145装置后，不但技术先进，安全可靠，而且总造价有所降低，深得各界人士的好评。
2．装置特点✧总线内置、表面贴装等技术的采用，提高了设备的可靠性；✧在线编程技术，在装置不退出运行的情况下可实现现场编程及程序的迅速升级；✧采用DSP数字信号处理技术，速度快，精度高；✧采用汉字液晶显示、平面发光管技术，人机界面友好，易于操作；✧现场总线通讯技术，可以快捷地与监控系统、PLC通讯联网，实现了远方高级管理功能（遥测、遥控、远方整定等）；✧宽温度范围设计，可以应用于户外；装置小型化设计。
3．装置功能控制功能✧可切换的远方和就地合、跳闸控制功能；✧可编程的联锁逻辑输入、输出功能。
监测功能✧合、跳闸回路断线监视；✧断路器异常监视✧Ua、Ub、Uc、Uo (Uab、Ucb)、Ia、Ib、Ic、Io、W、var、VA、Wh、Varh、PF、cos的测量；✧波形显示功能；✧PT 断线检测；✧一路远传4~20mA信号输出。
辅助保护功能✧低电压保护功能✧单相接地保护功能（针对星型接线小电流接地系统，采用零序功率方向原理）✧零序过流保护功能（针对大电流接地系统）LSA-1145低压PC智能测控装置(V2.0)通讯功能✧可通过ProfiBus-DP工业现场总线实现系统组网✧可通过RS485通讯接口，实现组网配置✧可通过RS485通讯接口，实现双网配置（可选配）4．功能原理控制功能✧远方和就地控制功能PC测控装置具有远方合、跳控制输入口，可以实现远方硬手操功能，也可通过现场通讯总线方式实现远方合、跳闸操作（远方软手操功能）。
![YH-B5300系列保护测控综合装置技术使用说明书V5[1].22(20090728)](https://uimg.taocdn.com/14cff512cc7931b765ce15bc.webp)
YH-B5300系列保护测控综合装置技术使用说明书V5.22北海银河高科技产业股份有限公司BEIHAI YINHE HI-TECH INDUSTRIAL CO.,LTD版权声明《YH-B5300系列保护测控综合装置技术使用说明书》是北海银河高科技产业股份有限公司关于新一代保护测控装置的产品技术使用说明书，未经许可，任何单位和个人不得复制、摘抄或用于其它宣传目的！适用范围:本书适用于YH-B5300C/D 系列装置V2.90版本程序。
北海银河高科技产业股份有限公司保留对本技术说明书的修改权利，产品与说明书不符时，以实际产品为准，恕不另行通知。
目录1概述 (1)1.1装置简介 (1)1.2装置特色 (2)1.3装置主要特点 (2)1.4主要功能配置 (3)2技术参数 (5)2.1装置额定参数 (5)2.2装置主要技术性能 (6)3YH-B5300系列硬件介绍 (8)3.1装置背部端子图 (8)3.2结构与安装 (17)3.3各插件原理说明 (18)4YH-B5320系列线路保护装置 (23)4.1装置简介 (23)4.2功能配置 (23)4.3主要技术指标 (24)4.4保护原理 (25)4.5YH-B5321定值及整定说明 (31)4.6YH-B5321信息一览表 (36)5YH-B5330系列电源备自投装置 (39)5.1装置简介 (39)5.2功能配置 (39)5.3主要技术指标 (39)5.4备投原理和逻辑 (40)5.5YH-B5331定值及整定说明 (55)5.6YH-B5331信息一览表 (57)6YH-B5350系列电容器保护装置 (61)6.1装置简介 (61)6.2功能配置 (61)6.3主要技术指标 (62)6.4保护原理 (63)6.5YH-B5351定值及整定说明 (66)6.6YH-B5351信息一览表 (68)7YH-B5360系列电抗器保护装置 (72)7.1装置简介 (72)7.2功能配置 (72)7.3主要技术指标 (73)7.4保护原理 (73)7.5YH-B5361定值及整定说明 (76)7.6YH-B5361信息一览表 (77)8YH-B5380系列变压器保护装置 (81)8.1装置简介 (81)8.2功能配置 (81)8.3主要技术指标 (83)8.4保护原理 (84)8.5YH-B5381定值及整定说明 (90)8.6YH-B5381信息一览表 (92)8.7YH-B5382定值及整定说明 (95)8.8YH-B5382信息一览表 (98)8.9YH-B5383定值及整定说明 (101)8.10YH-B5383信息一览表 (103)8.11YH-B5384定值及整定说明 (106)8.12YH-B5384信息一览表 (109)9YH-B5080系列发电机保护装置 (113)9.1装置简介 (113)9.2功能配置 (113)9.3主要技术指标 (114)9.4保护原理 (116)9.5YH-B5081定值及整定说明 (126)9.6YH-B5081信息一览表 (130)9.7YH-B5082定值及整定说明 (132)9.8YH-B5082信息一览表 (136)10YH-B5600系列异步电动机保护装置 (140)10.1装置简介 (140)10.2功能配置 (140)10.3主要技术指标 (141)10.4保护原理 (141)10.5YH-B5601定值及整定说明 (146)10.6YH-B5601信息一览表 (149)10.7YH-B5602定值及整定说明 (152)10.8YH-B5602信息一览表 (154)10.9YH-B5603定值及整定说明 (156)10.10YH-B5603信息一览表 (159)11YH-B5610系列同步电动机保护装置 (163)11.1装置简介 (163)11.2功能配置 (163)11.3主要技术指标 (164)11.4保护原理 (165)11.5YH-B5611定值及整定说明 (172)11.6YH-B5611信息一览表 (176)12YH-B5392 PT测控保护装置 (179)12.1装置简介 (179)12.2功能配置 (179)12.3主要技术指标 (179)12.4保护原理 (180)12.5YH-B5392定值及整定说明 (185)12.6YH-B5392信息一览表 (187)13YH-B5800系列综合测控装置 (185)13.1装置简介 (190)13.2主要技术性能 (190)13.3YH-B5803定值及整定说明 (191)13.4YH-B5803信息一览表 (192)13.5YH-B5804定值及整定说明 (194)13.6YH-B5804信息一览表 (195)14YH-B5300系列装置使用说明 (198)14.1使用注意事项 (198)14.2装置简介 (198)14.3液晶屏幕使用说明 (199)附录 (206)1概述1.1装置简介YH-B5300系列保护测控综合装置是北海银河高科技产业股份有限公司在上一代保护装置基础上开发的新一代变电站自动化系统的配套产品。
附录LPC系列低压综合保护测控装置选型及订货非常感谢您选用本公司生产的LPC系列低压综合保护测控装置。
该系列综合保护测控装置目前有以下几种型号供您选择：●LPC1-510低压线路综合保护测控装置●LPC1-530低压电动机综合保护测控装置●LPC1-580低压线路综合测控装置●LPC2-530低压电动机综合保护测控装置●LPC2-580低压线路综合测控装置鉴于上述LPC系列综合保护测控装置具有多种配置，其价格亦不同，为保证装置能满足实际运行要求，在设计选型及定货时，请仔细阅读并认真填写附表，连同主接线图一起寄给或传真至本公司。
通讯地址如下：供货单位：江苏金智科技股份有限公司南京东大金智电气自动化有限公司通讯地址：南京市江宁经济技术开发区将军大道100号电话：（86-25）52762828传真：（86-25）52762929邮编： 211100网址：http：//E-mail：market@F 1．LPC1-510低压线路综合保护测控装置选型表LPC1-5101二次侧额定电流A ：1A C ：5A0：无DCS 输出1：有DCS 输出通信板配置DCS 板配置0：无网络1：485单网2：485双网3：CAN 单网4：CAN 双网5：PROFIBUS 单网22：100V 4：380V 额定电压F 2．LPC1-530低压电动机综合保护测控装置选型表LPC1-5301二次侧额定电流A：1A C ：5A0：无DCS 输出1：有DCS 输出通信板配置DCS 板配置0：无网络1：485单网2：485双网3：CAN 单网4：CAN 双网5：PROFIBUS 单网22：100V4：380V 额定电压F 3．LPC1-580低压线路综合测控装置选型表LPC1-5801二次侧额定电流A：1A C ：5A0：无DCS 输出1：有DCS 输出通信板配置DCS 板配置0：无网络1：485单网2：485双网3：CAN 单网4：CAN 双网5：PROFIBUS 单网22：100V4：380V 额定电压F 4．LPC2-530低压电动机综合保护测控装置选型表G: 250ABLPC2-530110B ：2A 额定电流1:RS485单网DCS 板配置10:无通讯D: 6.3A E: 25A F: 100A 2:RS485双网5:Profibus 单网3:CAN 单网4:CAN 双网0:无1:有0:无1:有漏电功能00:无1:有温度保护01:100V 2:380V 通信板配置0:无1:有额定电压装置电源0:AC2201:DC110/22010:保护模式控制模式1:直接起动2:双向起动3:星三角起动4:保护模式（断路器配合）5:直接起动（断路器配合）0失压重起0:无电压功能F 5．LPC2-580低压线路综合测控装置选型表A LPC2-580110A：1A 额定电流1:RS485单网DCS 板配置10:无通讯C: 5A E: 25A F: 100A2:RS485双网5:Profibus 单网3:CAN 单网4:CAN 双网0:无1:有漏电功能0:无电压功能1：57.7V 通信板配置0:无1:有额定电压装置电源0:AC2201:DC110/22076:无控制模式控制模式7:框架控制8:塑壳控制9:通用控制2：100V 3：220V 4：380VF6．LPC1系列装置订货规范表订单编号：用户名称：联系电话：要求交货时间：订货日期：联系人：F7．LPC2-530低压电动机综合保护测控装置订货规范表订单编号：用户名称：联系电话：要求交货时间：订货日期：联系人：F8．LPC2-580低压线路综合测控装置订货规范表订单编号：用户名称：联系电话：要求交货时间：订货日期：联系人：F9．LPC1-510装置选型举例附录LPC系列低压综合保护测控装置选型及订货（V1.3）技术说明书F10．LPC1-530装置选型举例F - 11。
珠海万力达电气股份有限公司MMPR-31C电动机保护测控装置技术使用说明书编制：校核：姜万东审批：林存利文件编号：WLD[K]-JY-262-2011 版本号:V1.01.01出版日期：2011 年 11 月版权所有：珠海万力达电气股份有限公司注：我公司保留对此说明书修改的权利。
如果产品与说明书有不符之处，请您及时与我公司联系，我们将为您提供相应的服务。
技术支持电话：************传真：************前言1.型号说明MMPR-31C系列保护结构型式为C型,MMPR-31C可支持三相电流保护，也可支持两相电流保护。
定货时，请声明。
2.引用标准《静态继电保护及安全自动装置通用技术条件》 DL 478-2001《继电保护和安全自动装置技术规程》 GB/T 14285-2006《电力装置的继电器保护和自动装置设计规范》 GB50062-92《继电保护和安全自动装置基本实验方法》 GB/T 7261-20083.使用注意事项✓本系列保护所涉及负序电压均以相电压合成得到，所有复合电压闭锁过流中低电压元件取线电压，三个线电压中有一个小于低电压定值，低电压元件动作，开放过电流保护。
✓当CT接线方式选择为两相时，测量B相电流由测量A相、测量C相计算得到。
✓本系列装置中涉及4种标准曲线的反时限保护，如果故障电流超过额定电流的20倍时，反时限元件将按照20倍时的动作时间出口。
✓装置通电前，必须进行外观检查，保证面板完好无划痕、紧固螺钉无松动、装置可靠接地、各插件紧固螺丝拧紧以及端子接触良好。
✓装置加上电源后，面板上“运行”指示灯应该闪烁、液晶循环显示保护、测量等运行数据。
✓装置内部的操作回路只适用于直流电源，若为交流电源，须经整流滤波后接入。
✓禁止带电插拔各插件板，否则损坏装置。
✓禁止装置在带一次设备运行中，进行开出实验。
目录1产品说明 (1)1.1适用范围 (1)1.2功能及特点 (1)1.2.1 保护功能 (1)1.2.2 辅助功能 (1)1.2.3 测控功能 (1)1.2.4 通讯功能 (1)1.2.5 装置特点 (2)1.2.6 主要技术参数 (2)1.2.7 硬件结构 (3)2原理说明 (4)2.1启动时间过长保护 (4)2.2两段式定时限过流保护 (4)2.3两段负序过流保护 (4)2.4零序过流保护 (5)2.5过负荷保护 (5)2.6过热保护 (6)2.7电压保护 (6)2.7.1低电压保护 (6)2.7.2 过电压保护 (7)2.8PT断线监视 (7)2.9工艺联锁保护 (7)2.10CT断线 (7)2.11低频减载 (7)2.12同步电动机保护 (8)2.13启动电流有效值记录 (9)2.14故障录波 (9)3装置参数及定值设置说明 (10)3.1系统参数 (10)3.2定值清单 (11)4模拟量及开入开出说明 (14)4.1模拟量的监测 (14)4.2开入量检验 (15)4.3开出量检验 (16)5操作说明 (17)5.1装置面板示意图 (17)5.2键盘使用及液晶显示说明 (17)附录1：装置端子图 (24)附录2：装置典型接线图 (25)附录3： MXPR-31C系列装置的操作回路 (26)1产品说明1.1 适用范围MMPR-31C微机电动机保护适用于3kV～10kV 电压等级的中高压电动机保护测控，可用于各种容量的大中型电动机的综合保护，也可用于超大型电动机主保护和后备保护的双重配置。
LXM110M系列低压电动机保护装置用户手册（V2.3）郑州凌鑫电力科技有限公司郑州凌鑫电力科技有限公司版权所有本用户手册适用于LXM110M系列V2.3版本程序。
本用户手册和产品今后可能会有小的改动，请注意核对你使用的产品与手册的版本是否相符。
1整理归档2017-8-272更多产品信息请致电*************31目录1、概述 02、LXM110M产品型号及应用范围 03、LXM110M产品主要特点 04、LXM110M产品功能配置表 (1)5、LXM110M产品技术参数表 (2)6、LXM110M产品安装 (3)7、LXM110M端子介绍 (7)8、LXM110M产品接线原理图 (7)9、LXM110M产品施工注意事项 (10)10、LXM110M系列产品操作 (10)11、LXM110M产品保护功能 (12)12、LXM110M产品参数设置 (18)13、电动机控制功能 (19)14、电动机操作原理 (20)15、LXM110M产品选型 (22)21、概述LXM110M智能电动机保护控制装置主要用于690V以下低压电动机控制系统，对电动机的过负荷、短路、超长时间启动、堵转、不平衡、接地、欠压、过压、工艺联锁等故障引起的危害予以保护，并集合全面的三相电量测量/显示、数字输入/输出与网络通讯于一身。
每个装置具有多种综合电力参数测量功能，既可单独作为电测仪表使用，亦可作为电力综合自动化监控系统之前端，可实现测量、监视、保护、控制等综合功能，通过带隔离栅的模拟量输出端口和DCS系统进行轻松接入。
通过其标准的RS-485通讯接口及双绞线网络与监控系统通信，轻松实现数据的远方管理及“四遥”功能。
2、LXM110M产品型号及应用范围产品型号适用范围LXM110M:综合型电动机保护测控装置重要电动机的综合保护SCT选型SCT型号电机额定电流电机额定功率SCT型号电机额定电流电机额定功率SCT55A及以下 2.2KW以下SCT150150A及以下55KW~75KWSCT1010A及以下3KW~4KW SCT200200A及以下90KWSCT3030A及以下 5.5KW~15KW SCT300300A及以下110KW~150KWSCT100100A及以下18KW~45KW SCT400400A及以下150KW以上3、LXM110M产品主要特点●LXM110M智能电动机保护控制装置是针对低压电动机控制系统设计，超小外型尺寸，适用于GCK、GCS、GGD、MNS等各种抽出式（包括1/4抽屉）、固定式及混合式的柜型安装。

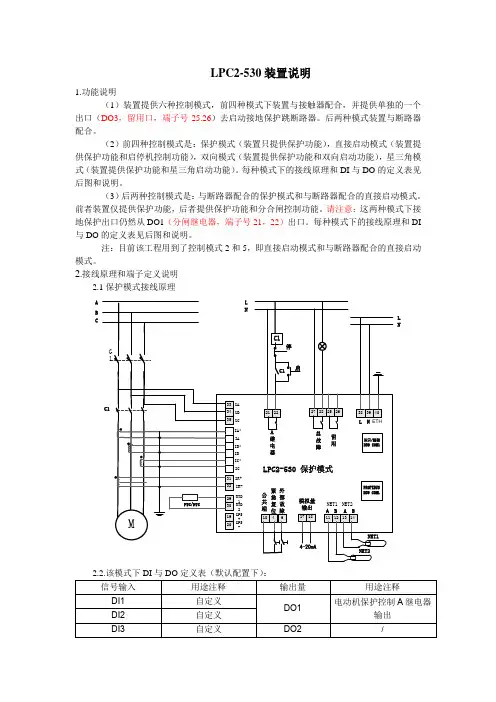

LPC2-530装置说明1.功能说明（1）装置提供六种控制模式，前四种模式下装置与接触器配合，并提供单独的一个出口（DO3，留用口，端子号25.26）去启动接地保护跳断路器。
后两种模式装置与断路器配合。
（2）前四种控制模式是：保护模式（装置只提供保护功能），直接启动模式（装置提供保护功能和启停机控制功能），双向模式（装置提供保护功能和双向启动功能），星三角模式（装置提供保护功能和星三角启动功能）。
每种模式下的接线原理和DI 与DO 的定义表见后图和说明。
（3）后两种控制模式是：与断路器配合的保护模式和与断路器配合的直接启动模式。
前者装置仅提供保护功能，后者提供保护功能和分合闸控制功能。
请注意：这两种模式下接地保护出口仍然从DO1（分闸继电器，端子号21，22）出口。
每种模式下的接线原理和DI 与DO 的定义表见后图和说明。
注：目前该工程用到了控制模式2和5，即直接启动模式和与断路器配合的直接启动模式。
2.接线原理和端子定义说明2.1保护模式接线原理A B CL N其中，（1）总故障输出将装置自诊断故障，控制回路断线，断路器试验位置均通过这个节点输出。
（2）一般保护跳闸由DO1输出，接地保护由DO3输出，总故障由DO4输出。
开入的定义如表所示，固定几个位置的DI 有相应含义，用户需要另外添加的DI 可在其余开入位置接入。
2.3直接启动模式接线原理A B C2.4该模式下DI 与DO 定义表（默认配置下）：过这个节点输出。
（2）一般保护跳闸和电机启停机控制由DO1输出，接地保护由DO3输出，总故障由DO4输出。
开入的定义如表所示，固定几个位置的DI有相应含义，用户需要另外添加的DI可在其余开入位置接入。
2.5双向启动模式接线和说明C2过这个节点输出。
（2）一般保护跳闸和电机启停机控制由DO1，DO2输出，接地保护由DO3输出，总故障由DO4输出。
开入的定义如表所示，固定几个位置的DI有相应含义，用户需要另外添加的DI可在其余开入位置接入。
N S P7系列保护测控装置使用说明书南京中德保护控制系统有限公司2007年3月编写:陈永华 胡忠林 李永国 温传新校核:丁网林批准: 阙连元* 本说明书适用于NSP7 V3.50及以上通用版本* 本说明书和产品今后可能会有小的改动，请注意核对实际产品与说明书的版本是否相符。
* 未经许可,请勿翻印、复印,违者必究目录NSP7（V3.5）系列装置使用说明书................................................................................................ - 1 -1装置硬件 (1)1.1装置结构 (1)1.2CPU板 (3)1.3基本功能插件 (4)1.4交流输入和操作回路插件 (6)1.5功能扩展插件（SW） (8)2人机界面使用说明 (8)2.1面板布置 (8)2.2键盘说明 (9)2.3信号灯及液晶说明 (10)2.4维护接口 (10)2.5菜单说明 (10)2.5.1 开机画面....................................................................................................................... - 12 -2.5.2 实时信息....................................................................................................................... - 12 -2.5.3 历史记录....................................................................................................................... - 12 -2.5.4 系统参数....................................................................................................................... - 14 -2.5.5 保护定值....................................................................................................................... - 14 -2.5.6 出口配置....................................................................................................................... - 15 -2.5.7 调试工具....................................................................................................................... - 15 -2.5.8 帮助信息....................................................................................................................... - 17 -2.5.9 其它说明....................................................................................................................... - 21 -3调试大纲 (21)3.1 调试注意事项................................................................................................................... - 22 -3.2 装置通电前检查............................................................................................................... - 22 -3.3 绝缘检查........................................................................................................................... - 22 -3.4 上电检查........................................................................................................................... - 22 -3.5 采样精度检查................................................................................................................... - 22 -3.6 遥信输入检查................................................................................................................... - 22 -3.7 继电器接点校验............................................................................................................... - 22 -3.8 跳合闸电流保持试验....................................................................................................... - 22 -3.9 保护及测控功能试验项目 ............................................................................................... - 22 -4装置运行说明 . (23)4.1 装置正常运行状态........................................................................................................... - 23 -4.2 装置异常信息含义及处理建议 ....................................................................................... - 23 -4.3 安装注意事项................................................................................................................... - 23 -4.4 事故分析注意事项........................................................................................................... - 23 -附录： (24)故障报告示例：....................................................................................................................... - 24 -NSP7（V3.5）系列装置使用说明书1 装置硬件 1.1 装置结构NSP7（V3.5）系列保护测控装置采用标准1/3 19″6U 机箱 ，均采用背插式结构，即插件从装置的背后插拔。
LPC系列低压综合保护测控装置 技术说明书江苏金智科技股份有限公司前 言非常感谢您选用江苏金智科技股份有限公司（简称金智科技，股票代码002090）生产的LPC系列低压综合保护测控装置。
本手册是该系列装置技术说明书，期望它能为您的工作带来帮助。
本说明书仅供设计选型参考，与实际产品可能存在细微差别，因此不建议作为工程设计依据。
建议工程设计时向我公司设计人员索取相关设计图纸。
如需相关产品、服务和支持的更多信息，请访问金智科技网站/。
本公司有权对本说明书的内容进行定期变更，恕不另行通知。
变更内容将会补充到新版本的说明书中。
_____________________________________________________________版权所有，请勿翻印、复印版本：V1.03目录第一章 LPC系列低压综合保护测控装置综述第二章 LPC-3511低压线路综合保护测控装置技术说明书第三章 LPC-3531(3532)低压电动机综合保护测控装置技术说明书第四章 LPC-3581低压线路综合测控装置技术说明书第五章 LPC-3591低压电压互感器综合保护测控装置技术说明书第六章 LPC系列综合保护测控装置选型及订货LPC系列低压综合保护测控装置综述1．概述LPC系列低压综合保护测控装置是我公司为适应发电厂厂用电系统及石油、化工、钢铁、有色、建材、煤炭等行业用户400V系统电气自动化发展的需要，吸收国外先进技术和设计思想，向广大用户推出的集保护、控制、测量、计量、通信于一体的高性能微机综合保护测控装置。
该系列保护测控装置以先进的32位高性能嵌入式CPU为核心，采用全隔离的、高速安全的现场总线技术和汉字液晶显示，所有型号均可就地安装，其功能、性能和技术指标均处于国内领先水平。
LPC系列低压综合保护测控装置包含以下型号：z LPC-3511低压线路综合保护测控装置z LPC-3531低压电动机综合保护测控装置z LPC-3532低压电动机综合保护测控装置（配置专用CT）z LPC-3581低压线路综合测控装置z LPC-3591低压电压互感器综合测控装置另外，还有一些LPC系列装置辅助产品，它们与LPC装置配套，实现某些特定功能：z LPC-3597显示操作模块：与LPC-3531和LPC-3532装置配套z LPC-3598显示操作模块：与LPC-3511和LPC-3581装置配套z LPC-3599显示操作模块：与LPC-3591装置配套z LPCB-CT系列电流互感器：与LPC装置配合，实现从1A-400A范围内各种电流的测量z LPCB-PT电压互感器：与LPC-3591装置配合，实现特定电压测量2．特点LPC系列低压综合保护测控装置具有以下显著特点：z采用先进的32位高性能嵌入式处理器作为CPU。
第五章LPC3-530低压电动机综合保护测控装置1. 产品用途及特点LPC3-530低压电动机综合保护测控装置主要为低压电动机（380V）提供各类启动和停车控制功能、保护和测控功能。
装置的结构、特点、技术数据、尺寸等请参见“第一章概述”。
⏹保护功能装置具有如下标配保护功能：●过热保护●过载保护（定时限、反时限曲线可选）●断相（不平衡）保护●接地保护●堵转过流保护●启动时间过长保护●欠载保护●外部故障连锁保护●TE时间保护●接触器分断电流保护可增配以下保护功能：●欠功率保护●熔丝断线告警●欠电压保护●过电压保护●相序保护⏹测量功能●8路遥信开入采集，可扩展4路●4路继电器输出控制，可扩展4路●遥测量：三相电流、电流不平衡率、三相电压、P、Q、电能累计、功率因数、频率、三相电流和电压的角度等⏹控制功能提供各种控制模式：●保护模式●直接启动模式●双向启动模式●星三角启动模式●与断路器配合的保护模式●与断路器配合的直接启动模式另外，装置还提供对电动机的欠压重启动控制功能。
⏹通信功能●可选多种通信接口：RS485、CAN、PROFIBUS●多种通信协议，并可支持双网（PROFIBUS支持单网）⏹其他功能●1路4～20mA直流模拟量输出，替代变送器作为DCS测量接口（选配）●装置带有GPS时钟同步接口，以确保装置的时钟与系统同步●事件记录等2. 保护功能及说明2.1 过热保护装置可以在各种运行工况下，建立电动机的发热模型，对电动机提供准确的过热保护，考虑到正、负序电流的热效应不同，在发热模型中采用热等效电流I eq ，其表达式为：式中,K 1 =0.5电动机在启动态 =1电动机在运行态 K 2 =3～10本装置取6K 1随启动过程变化， K 2用于表示负序电流在发热模型中的热效应，由于负序电流在转子中的热效应比正序电流高很多，比例上等于在两倍系统频率下转子交流阻抗对直流阻抗之比。
根据理论和经验，本装置取K 2=6。
电动机的积累过热量θΣ为：式中，Δt ：积累过热量计算间隔时间，本装置取Δt=0.1s 。
电动机的跳闸（允许）过热量θT 为：式中，T fr ：电动机的发热时间常数（s ）当θΣ＞θT 时，过热保护动作，θΣ=0表示电动机已达到热平衡，无积累过热量。
为了表示方便，电动机的积累过热量的程度用过热比例θr 表示：θr =θΣT由此可见，θr ＞1.0时，过热保护动作，为提示运行人员，当电动机过热比例θr 超过过热告警整定值θa 时，装置先告警。
电动机在冷态（即初始过热量θΣ=0）的情况下，过热保护的动作时间为：t=T frK 1（I 1/I e ）2+K 2（I 2/I e ）2-1.052当电动机停运，电动机积累的过热量将逐步衰减，本装置按指数规律衰减过热量，衰减的时间常数为4倍的电动机散热时间T sr ，即认为该时间到后，散热结束，电动机又达到热平衡。
当电动机因过热保护切除后，本保护即检查电动机过热比例θr 是否降低到整定的过热闭锁值22I 2K 21I 1K eqI +=f r2e T T I ⋅=θ()()Δt I e 1.052I 2eq dt 0I e 1.052I 2eq Σθ ⎥⎦⎤⎢⎣⎡-∑=⎰⎥⎦⎤⎢⎣⎡-=tθb 以下，如否，则禁止电动机再启动，避免由启动电流引起过高温升，损坏电动机，紧急情况下，如在过热比例θr 较高时，需启动电动机，可以闭合“复归”开入，人为清除装置记忆的过热比例θr 值为零。
2.2 过负荷保护装置提供过负荷保护，其时间特性可选择定时限、或超常反时限两种动作时间特性之一。
反时限时间特性如图所示。
过负荷保护只在电动机运行过程中投入。
2146810200.050.10.20.30.40.501234510203050401000.40.81.63.20.050.10.2t[s]超常反时限:t=定时限过负荷保护 其动作判据为：I max ＞I gfh t ＞t gfh电动机在运行态式中，I gfh ：整定的过负荷动作值（A ）t gfh ：整定的过负荷动作时间（s ）超常反时限过负荷保护 动作判据为：I max ＞1.1I gfh电动机在运行态2.3 断相/不平衡保护电动机缺相或三相不平衡故障时，本装置通过计算电流的不平衡率对电机提供保护，其动作方程为：⎪⎩⎪⎨⎧>⨯>>u n z d e u n z dun tt I I P P %30av 式中，un P ：电流不平衡率，计算公式为un P ＝avavI I I I -)(min max ×100％，分子取两者中的绝对值较大者；u n z d P ：整定的电流不平衡率（％）； u n z dt ：不平衡保护时间整定值； av I ：三相电流平均值；e I ：电动机额定电流。
2.4 堵转（过流）保护电机因机械故障或负荷过大等原因造成转子卡死时，过大的堵转电流引起的发热效应容易损坏电机。
为此，装置提供堵转（过流）保护，其动作方程如下。
堵转保护只在电动机运行过程中投入。
gfh gfh t I I t ⨯-⎪⎪⎭⎫ ⎝⎛1802max＞I max ＞I dzzdt ＞dzzd t电动机在运行态 式中，dzzd I ：堵转保护电流整定值；dzdz t ：堵转保护时间整定值；2.5 长启动保护电机的启动电流比较大，若启动时间过长，容易使电机发热损害。
为此，装置提供了长启动保护，其动作方程如下。
长启动保护在电动机启动过程中投入，在启动结束后退出。
I max ＞1.125I et ＞qd t电动机在启动态式中，qd t ：整定的电动机启动时间。
2.6 欠载保护某些如泵类电动机，空载或欠载运行时亦会对电动机造成损坏。
欠载保护及欠电流保护，其动作方程如下：Iav <qzzd It ＞qzzd t电动机在运行态 式中，av I ：三相电流平均值； q z z dI ：欠载保护电流整定值；t：欠载保护时间整定值；2.7 接地保护通过判断电动机的零序电流是否超过预定值来实现，其动作判据为：⎩⎨⎧>>0z d 0z d03t t I I 式中，30I ：零序电流值；zd I 0：接地保护零序电流整定值； zd t 0：接地保护时间整定值。
其中，零序电流可选择自产或外接。
选择自产时，零序电流由三相电流的矢量叠加计算；选择外接时，零序电流由外部零序互感器测量输入。
接地保护可在工程选配中选择跳接触器还是跳断路器。
2.8 接触器分断电流保护判断最大相电流是否大于整定的接触器允许分断电流，若否，则所有保护出口均动作于触器控制出口；若是，则所有保护出口均动作于断路器分励脱扣控制出口。
2.9 TE 时间保护提供堵转时在tE 时间内断开电动机电源的保护。
适用于增安型电动机。
当电机故障电流达到额定电流7倍以上时，保护动作时间为定时限，时间为Tep 设置时间；当小于7倍额定电流时，动作时间为反时限特性，见下表。
TE 时间保护特性表，该曲线符合IEC79-7、GB3836.3-2000标准。
2.9 熔丝断线告警低压电动机回路通常由三相熔丝将380V 电压直接接入保护装置。
本装置有熔丝断线检测功能，可通过控制字投退，发出告警信号。
另外，还具有将熔丝断线信号闭锁低电压保护功能。
熔丝断线的动作判据为：三相或两相熔丝断线： max max1/4e5I I U V >⎧⎨<⎩一相熔丝电线： max maxmin max 1/4e()/30%I I U U U >⎧⎨->⎩满足两个条件之一，当发生熔丝断线时，瞬时闭锁欠压保护，并延时15S 告警。
当不满足熔丝断线条件时，解除熔丝断线闭锁欠压保护。
2.10 低电压保护通过测量电动机母线电压来实现，当电动机母线电压降低到整定动作值U qy 以下且时间大于整定值t qy 时，对电动机提供跳闸保护。
其动作判据为：U max ＜U qy t ＞t qy欠压保护启动前，U max ＞1.05U qy欠压保护启动前，电动机在启动态或运行态 熔丝断线未闭锁低电压 式中，max U =max(ab U ,bc U ,ca U )U qy ：低电压保护电压动作值（A ） t qy ：低电压保护动作时间（s ）2.11 过电压保护电压过高将造成电动机绝缘损伤，过压保护功能可对电机的一次线路中的过压故障实施保护。
其动作判据为：⎩⎨⎧>>gyzdgyzd max t t U U 式中，max U ：max(ab U ,bc U ,ca U )gyzd U :过压保护电压整定值（V ）gyzd t ：过压保护时间整定值(s)2.12 相序保护某些电机不允许反向启动运行，为此，设置了相序保护。
通过计算负序电压值来反应电压接入的相序是正向还是反相，其动作判据如下：⎪⎩⎪⎨⎧>>>%70*%80*maxxxzdmax 2e U U t t U U 式中， 2U ：负序电压计算值max U ：max(ab U ,bc U ,ca U )xxzd t ：相序保护时间整定值 e U ：电动机额定电压2.13 欠功率保护欠功率也是一种欠载保护。
电动机欠载运行时，由于功率因数较低，电动机的电流不一定小，欠功率保护较之欠电流能对电动机实施更好的欠载保护。
控制器通过计算电机的有功功率进行欠功率保护，其动作判据如下：zd av P P < qglzd t t >电动机在运行态 式中，av P ：三相总有功功率 zd P ：欠功率保护功率整定值qglzd t ：欠功率保护时间整定值2.15 外部故障保护外部故障信号可以通过DI 输入控制器，当控制器监测到有外部故障发生时，则按照设定时间延时停车。
3. 主要控制功能及说明3.1各种模式下电机启停控制装置提供保护模式、直接启动模式、双向启动模式、星三角启动模式、与断路器配合的保护模式、与断路器配合的直接启动模式等控制模式。
除保护模式及与断路器配合的保护模式以外，装置提供了电机的启、停功能，对电动机的启动、停车功能有多种方式，用户可以在当地通过键盘进行操作，也可以在远方通过通信进行操作，或者通过DI输入控制端子进行操作（详见8.7各模式下的信号定义）。
保护模式下，装置为电动机提供保护和测量功能，不提供电动机的启停控制功能。
电动机的启动及停车控制由外回路实现。
详细控制过程见本说明书第8节8.1保护模式接线和说明。
直接启动模式下，装置为电动机提供保护和测量功能，并提供电动机的直接启动（全压启动）和停车控制功能。
详细控制过程见本说明书第8节8.2直接启动模式接线和说明。
双向启动模式下，装置为电动机提供保护和测量功能，并提供电动机的双向启动（正，反向全压启动）和停车控制功能。
