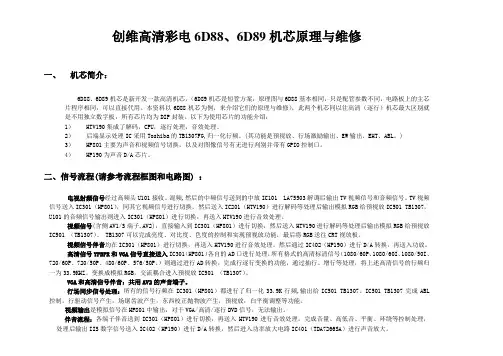

创维高清彩电6D88、6D89机芯原理与维修一、机芯简介：6D88、6D89机芯是新开发一款高清机芯，（6D89机芯是短管方案，原理图与6D88基本相同，只是配管参数不同，电路板上的主芯片程序相同，可以直接代用。
本资料以6D88机芯为例，来介绍它们的原理与维修），此两个机芯同以往高清（逐行）机芯最大区别就是不用独立数字板，所有芯片均为DIP封装。
以下为使用芯片的功能介绍：1）HTV190集成了解码，CPU，逐行处理，音效处理。
2）后端显示处理IC采用Toshiba的TB1307FG,归一化行频。
(其功能是预视放、行场激励输出、EW输出、EHT、ABL。
)3）HP801主要为声音和视频信号切换，以及对图像信号有无进行判别并带有GPIO控制口。
4）HP190为声音D/A芯片。
二、信号流程(请参考流程框图和电路图) ：电视射频信号经过高频头U101接收、混频,然后的中频信号送到的中放IC101 LA75503解调后输出TV视频信号和音频信号。
TV视频信号送入IC301（HP801），同其它视频信号进行切换，然后送入IC201（HTV190）进行解码等处理后输出模拟RGB给预视放IC501 TB1307，U101的音频信号输出则进入IC301（HP801）进行切换，再送入HTV190进行音效处理。
视频信号(含侧AV1/S端子,AV2)，直接输入到IC301（HP801）进行切换，然后送入HTV190进行解码等处理后输出模拟RGB给预视放IC501 （TB1307）。
TB1307可以完成亮度、对比度、色度的控制和实现预视放功能，最后将RGB送往CRT视放板。
视频信号伴音均在IC301（HP801）进行切换，再送入HTV190进行音效处理。
然后通过IC402（HP190）进行D/A转换，再送入功放。
高清信号YPBPR 和VGA信号直接送入IC301（HP801）各自的AD口进行处理，所有格式的高清标清信号（1080/60P、1080/60I、1080/50I、720/60P、720/50P、480/60P、576/50P、）则通过进行AD转换，完成行逐行变换的功能，通过抽行、增行等处理，将上述高清信号的行频归一为33.9KHZ。
TDA7266SA各引脚功能及电压1.OUT1：输出1、该引脚连接到扬声器或其他音频设备。
输出音频信号的功率将通过该引脚传递出去。
2. Vcc：电源引脚。
该引脚需要连接到正常的电源电压以供芯片工作。
一般情况下，工作电压为8V-18V。
在偏置引脚（BTS）上添加合适的稳定电压，以设置音频输出的偏置电流。
3.OUT2：输出2、与OUT1引脚相似，它也是连接到扬声器或其他音频设备的输出引脚。
4. Mute：静音引脚。
用于控制音频输出的静音功能。
当该引脚的电压为高电平时，静音功能将被激活。
5.ST-BY：待机引脚。
该引脚用于将芯片置于待机模式。
当该引脚的电压为高电平时，芯片处于待机模式，功耗较低。
6.IN1：输入1、该引脚接受音频输入信号。
输入的音频信号经过放大、滤波等处理后，通过OUT1引脚输出。
7.IN1-：输入1负极。
连接到音频输入信号的负极。
8.BOOTSTRAP：引脚及电压需要根据外部电路来设定。
在普通电路设计中，该引脚通过一个电容连接到功率地，并通过一个电阻连接到音频输入信号。
9.IN2-：输入2负极。
与IN1-引脚类似，连接到音频输入2信号的负极。
10.IN2：输入2、与IN1引脚相似，它接受音频输入信号211.GND：地引脚。
该引脚连接到信号地。
12.IN2+：输入2正极。
连接到音频输入信号2的正极。
13.IN1+：输入1正极。
连接到音频输入信号1的正极。
14. Vref：参考电压引脚。
供芯片内部电路使用的参考电压。
15.SDBY：深度待机引脚。
当该引脚的电压为高电平时，芯片将进入深度待机模式，功耗更低。
16.Vs：音频输出引脚。
连接到音频输出信号的负极。
总结起来，TDA7266SA的引脚功能包括音频输入、音频输出、静音、待机和参考电压等。
它需要外部供电，并具有低功耗和深度待机功能，适用于双声道音频放大应用。
同时，一些引脚需要根据外部电路来设定相应的电压。
KA7631电源稳压控制集成电路(创维6D72机芯实测)引脚功能说明电压引脚功能说明电压1输入电压113.09V6复位电压输出 5.08V2输入电压213.09V7输出3控制（未用）0.54V3外接去耦电容 2.96V8输出29.04V4控制信号入 4.19V9输出1 5.09V5地0V10输出3（未用）空脚创维彩电维修6D72、6D76机芯的原理与维修第一章：6D72、6D76机芯简介：6D72，6D76系列为HDTV-READY彩电，分别是5D70和5D76系列的升级版本。
6D72和6D76机芯所用主板相同，但数字板不同。
6D76的VM输出是由DPTV来完成，6D72的VM则是在CRT板上对合成亮度信号进行微分放大实现。
以上两个高清系列都采用多频归一方案，对各种信号采用统一的行频33.75K扫描，场频则有60HZ逐行和100HZ两种模式。
以上两个机芯通过Y/Pb/Pr接口不但可以接收逐行DVD信号，还可以支持1080I/60HZ，1080I/50HZ，720P等高清电视信号；VGA接口同样可以支持高清电视信号，还可以最高支持XGA电脑信号。
6D72&6D76机芯整体框图：第二章：6D72、6D76机芯电路原理部份一、电源电路：电源部分采用的是FAIRCHILD公司的5Q1265。
此电源的特点是低成本、待机低功耗、外围电路简单。
它可向整机提供+5V、+14V、+24V、+146V直流稳定电压。
+14V通过TDA7631稳压输出+9V、+5V和RESET供数字板及CPU使用。
N801（KA5Q1265RF）内部框图：KA5Q1265RF引脚功能说明：(下列电压数据为数字表测得，供参考)引脚功能说明电压引脚功能说明电压1内部场效应管漏极335.4V4FB误差信号入1．26V2地 1.4V5保护输入5．06V3启动及供电23．46VKA5Q1265RF的特性说明：类似的谐振转换器的控制器；内部的脉冲模式控制器为自触发模式；内有过热保护功能（超过1500C时，此IC停振）；内有过压保护(Vsync: 最小。
